Giới thiệu dự án

Theo thống kê từ Tổng cục Quản lý Đất đai (nay thuộc Bộ Tài nguyên và Môi trường), công tác hiện đại hóa hệ thống hồ sơ địa chính số đa mục tiêu (MPLIS) là trụ cột trong chiến lược chuyển đổi số quốc gia. Tại khu vực trung du và bán sơn địa miền Bắc, việc quản lý đất đai tại nhiều địa phương vẫn phụ thuộc vào hệ thống tài liệu cũ dạng bản đồ giải thửa theo Chỉ thị 299/TTg lập từ những năm 1980. Các bộ bản đồ giấy này đã xuống cấp nghiêm trọng, hệ số co giãn giấy vượt mức $1.5%$, ranh giới biến động mạnh do quá trình dồn điền đổi thửa và chuyển đổi mục đích sử dụng đất, gây khó khăn cho công tác cấp Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ).

Vấn đề kỹ thuật đặt ra tại xã Tử Du, huyện Lập Thạch, tỉnh Vĩnh Phúc là sự thiếu hụt bản đồ địa chính chính quy tọa độ thống nhất. Địa hình phức tạp gồm đồi gò xen kẽ ruộng bậc thang và vùng đồng chiêm trũng khiến các phương pháp đo đạc thủ công truyền thống không đáp ứng được độ chính xác vị trí điểm ($\le 0.05\text{ m}$) và thời gian hoàn thành.

Mục tiêu cụ thể của dự án:

  1. Thiết lập mạng lưới khống chế trắc địa gồm lưới địa chính cấp II và đường chuyền kinh vĩ cấp 1, cấp 2 đạt chuẩn kỹ thuật hệ quy chiếu quốc gia VN-2000.
  2. Thu nhận dữ liệu tọa độ không gian 3D chi tiết của $100%$ các thửa đất thuộc mảnh bản đồ số 37 bằng máy toàn đạc điện tử theo phương pháp tọa độ cực.
  3. Ứng dụng quy trình phần mềm tích hợp MicroStation và FAMIS để xử lý trị đo, xây dựng cấu trúc quan hệ không gian (Topology), biên tập và xuất bản đồ địa chính số mảnh 37 tỷ lệ 1:1000 đúng quy phạm kỹ thuật hiện hành.

Phương pháp tiếp cận là tích hợp công nghệ định vị vệ tinh tĩnh GNSS (Global Navigation Satellite System) với máy toàn đạc điện tử (Electronic Total Station - ETS) và hệ thống xử lý CAD/GIS chuyên dụng. Giải pháp này loại bỏ sai số tích lũy của phương pháp bàn đạc quang học, tự động hóa chuỗi truyền dẫn số liệu từ thực địa vào cơ sở dữ liệu (CSDL) số, đảm bảo tiến độ và tối ưu $45%$ chi phí nhân công ngoại nghiệp.

Kết quả đo đạc nghiệm thu xác nhận sai số khép góc đường chuyền $f_\beta \le 5''\sqrt{n}$, sai số vị trí tương hỗ điểm ranh giới thửa đạt ngưỡng dưới $0.05\text{ m}$, cung cấp cơ sở pháp lý cho công tác cấp GCNQSDĐ trên diện tích $976.65\text{ ha}$ toàn xã. Phạm vi nghiên cứu tập trung vào việc thành lập mảnh bản đồ địa chính số 37 xã Tử Du trong giai đoạn từ tháng 08/2015 đến tháng 11/2015, giới hạn ở công tác thành lập bản đồ địa chính cơ sở theo quy định của Thông tư 25/2014/TT-BTNMT.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tại thời điểm khảo sát, tài liệu quản lý đất đai tại xã Tử Du gồm 32 tờ bản đồ giải thửa 299 (16 tờ đất thổ canh, 16 tờ đất thổ cư lập năm 1987) ở tỷ lệ 1:1000. Dữ liệu này không có hệ tọa độ chuẩn, ranh giới biến dạng cơ học và không phản ánh hiện trạng sử dụng đất nông thôn mới.

Tiêu chí so sánh Bản đồ giải thửa 299 (Cũ) Phương pháp Ảnh hàng không (UAV/Aerial) Đo đạc toàn đạc điện tử + Tin học (Đề xuất)
Hệ quy chiếu Tọa độ giả định / Tự do VN-2000 kinh tuyến trục $105^\circ00'$ VN-2000 kinh tuyến trục $105^\circ00'$, múi $3^\circ$
Sai số vị trí điểm ($m_p$) $\pm 0.30\text{ m} \div 0.80\text{ m}$ $\pm 0.10\text{ m} \div 0.15\text{ m}$ (khuất tán cây) $\le \pm 0.05\text{ m}$ (ngoài thực địa)
Mức độ tự động hóa Thủ công ($0%$) Bán tự động ($70%$) Tự động hóa khép kín ($90%$)
Chi phí triển khai Rất thấp (không đáp ứng chuẩn) Rất cao (yêu cầu thiết bị bay, bay quét) Tối ưu, phù hợp cấp xã/phường
Khả năng biên tập Topology Không có (bản đồ giấy) Cần nắn chỉnh và vẽ giải tích Trực tiếp xử lý qua FAMIS/MicroStation

Phân loại yêu cầu kỹ thuật theo mô hình MoSCoW:

  • Must have: Tuân thủ Thông tư 25/2014/TT-BTNMT; xây dựng lưới đường chuyền cấp 1, cấp 2 trên nền VN-2000; mô hình Topology không lỗi hở/đè thửa (Undershoot/Overshoot = 0).
  • Should have: Tự động gán thông tin thuộc tính nhãn thửa (số tờ, số thửa, diện tích, loại đất); liên kết CSDL hồ sơ địa chính CadDB.
  • Could have: Tích hợp dữ liệu không gian DGN vào hệ thống GIS cấp huyện.
  • Won't have: Mô hình hóa 3D bề mặt địa hình dạng số (DEM) đa phổ.

Thách thức kỹ thuật lớn nhất là địa hình ruộng bậc thang và hệ thống thủy lợi rải rác làm hạn chế tầm nhìn thông hướng giữa các trạm máy, đòi hỏi thiết kế mạng lưới trạm đo dày đặc và góc ngoặt đường chuyền $\ge 30^\circ$.

+------------------------+      +------------------------+
|  Đo GPS tĩnh (Static)  |      |   Máy Toàn đạc ETS     |
|    Hi-Target V30       |      |   (Phương pháp Tọa độ) |
+-----------+------------+      +-----------+------------+
            |                               |
            v                               v
    [ File Raw *.TXT ]              [ File Raw *.ASC ]
            |                               |
            v                               v
+------------------------+      +------------------------+
| Bình sai mạng lưới     |      | Tiền xử lý & Trút số   |
| Phần mềm Topcon GPSPro |      | Phần mềm TOP2ASC / CVF |
+-----------+------------+      +-----------+------------+
            |                               |
            +---------------+---------------+
                            |
                            v
            +-------------------------------+
            | Môi trường CAD: MicroStation  |
            | Ứng dụng Địa chính: FAMIS     |
            | - Sửa lỗi: MRFClean / MRFFlag |
            | - Tạo vùng Topology & Gán ID  |
            +---------------+---------------+
                            |
                            v
            +-------------------------------+
            |  Bản đồ Địa chính số *.DGN    |
            |  Hồ sơ kỹ thuật & Sổ mục kê   |
            +-------------------------------+

Thiết kế hệ thống

Hệ thống xử lý kỹ thuật số được xây dựng trên nền tảng phần mềm chuyên ngành trắc địa:

  • Hạ tầng phần mềm: MicroStation SE v05.05.25 (môi trường đồ họa CAD 32-bit), FAMIS v2.0 (Field Work and Cadastral Mapping Integrated Software do Tổng cục Địa chính chuẩn hóa), Topcon GPSPro v2.1 (bình sai GPS), TOP2ASC v1.2, CVF v1.0.
  • Hạ tầng phần cứng trắc địa: 02 máy định vị vệ tinh 2 tần số Hi-Target V30, 02 máy toàn đạc điện tử Topcon GTS-235N (độ chính xác đo góc $5''$, đo cạnh $\pm (2\text{ mm} + 2\text{ ppm} \cdot D)$), gương sào và phụ kiện đo đạc tiêu chuẩn.
  • Cơ sở toán học bản đồ:
    • Hệ quy chiếu: VN-2000.
    • Elipxoid tham chiếu: WGS-84 ($a = 6378137.0\text{ m}$, $\alpha = 1:298.257223563$).
    • Phép chiếu: Trụ ngang đồng góc UTM, múi chiếu $3^\circ$, kinh tuyến trục tỉnh Vĩnh Phúc $105^\circ00'$.
    • Điểm gốc tọa độ quốc gia: $N_{00}$ (Viện Khoa học Đo đạc và Bản đồ, Hà Nội).

Cấu trúc phân lớp dữ liệu bản đồ số (Level Assignment):

  • Level 1: Ranh giới thửa đất (đường kín polygon khép nét).
  • Level 10: Nhãn thửa đất (Số thứ tự thửa, diện tích tính bằng $m^2$, mã loại đất pháp lý).
  • Level 23: Địa giới hành chính các cấp (xã, huyện, mốc ranh giới).
  • Level 32: Hệ thống giao thông (tim đường, mép đường bê tông, đường đất).
  • Level 41: Hệ thống thủy văn (kênh mương, sông suối, ranh giới ao hồ).
  • Level 50: Điểm khống chế tọa độ (Lưới GPS cấp II, đường chuyền cấp 1, cấp 2).

Methodology

Dự án áp dụng phương pháp luận tuần tự chuẩn hóa theo chu trình KCS (Kiểm tra chất lượng sản phẩm) của ngành đo đạc bản đồ, gồm 4 giai đoạn triển khai trong thời gian 104 ngày:

        (15 ngày)                      (20 ngày)                  (45 ngày)               (24 ngày)

Ma trận quản lý rủi ro kỹ thuật:

  • Mất tín hiệu vệ tinh do che khuất tán cây/đồi gò: Duy trì góc cao vệ tinh $> 15^\circ$, chỉ số PDOP $< 4.0$, tăng thời gian đo tĩnh lên $\ge 45\text{ phút/trạm}$.
  • Lỗi dãn cọc mốc do nền đất yếu: Sử dụng cọc gỗ lõi $4 \times 4\text{ cm}$, dài $50\text{ cm}$ đóng chìm, đóng đinh mũ đồng làm tâm, bảo vệ bằng sơn phản quang đỏ.
  • Sai số đo khoảng cách do nhiệt độ và áp suất môi trường: Nhập trực tiếp thông số hiệu chỉnh khí quyển ($t^\circ = 22^\circ\text{C}$, $P = 1013.25\text{ hPa}$) vào vi xử lý CPU máy toàn đạc điện tử trước mỗi ca đo.

Implementation và kết quả

Development process

Quá trình triển khai kỹ thuật được thực hiện qua các giai đoạn:

1. Thiết lập mạng lưới khống chế trắc địa: Khởi tính từ 11 điểm địa chính cấp II có sẵn trên địa bàn, tổ chức đo bổ sung 148 điểm địa chính và đường chuyền kinh vĩ cấp 1, cấp 2. Công tác đo GPS sử dụng máy Hi-Target V30 theo đồ hình chuỗi tam giác dày đặc. Thời gian đo tĩnh cho mỗi ca là 45 phút, bắt tối thiểu 6 vệ tinh liên tục.

2. Đo vẽ chi tiết ranh giới thửa đất: Đặt trạm máy tại các điểm đường chuyền đã bình sai (ví dụ điểm $A_{01}$), định hướng về điểm $A_{02}$, quy độ bàn độ ngang về $0^\circ00'00''$. Sử dụng phương pháp tọa độ cực đo tới từng điểm ngoặt ranh giới thửa đất $P$. Bộ xử lý trung tâm của máy toàn đạc tự động tính toán tọa độ không gian $(X_P, Y_P, H_P)$ theo thuật toán:

// Thuật toán tính tọa độ điểm chi tiết phương pháp tọa độ cực
procedure CalculatePolarPoint(
    XA, YA, HA: Double;       // Tọa độ và độ cao trạm máy A
    XB, YB: Double;           // Tọa độ điểm định hướng B
    DA1, AngleH, AngleV: Double; // Cạnh nghiêng, góc bằng, góc đứng
    Im, Lg: Double;           // Chiều cao máy, chiều cao gương
    out X1, Y1, H1: Double    // Tọa độ và độ cao điểm chi tiết 1
);
var
    AlphaAB, AlphaA1: Double;
    SA1, DeltaXA1, DeltaYA1, DeltaHA1: Double;
begin
    // 1. Tính góc định hướng cạnh mở đầu AB
    AlphaAB := ArcTan2(YB - YA, XB - XA);

    // 2. Tính góc định hướng tới điểm chi tiết 1
    AlphaA1 := AlphaAB + AngleH;

    // 3. Quy đổi cạnh nghiêng DA1 về cạnh bằng SA1 (theo góc đứng AngleV)
    SA1 := DA1 * Cos(AngleV);

    // 4. Tính số gia tọa độ
    DeltaXA1 := SA1 * Cos(AlphaA1);
    DeltaYA1 := SA1 * Sin(AlphaA1);

    // 5. Tính tọa độ phẳng tuyệt đối
    X1 := XA + DeltaXA1;
    Y1 := YA + DeltaYA1;

    // 6. Tính chênh cao và độ cao điểm chi tiết
    DeltaHA1 := SA1 * Tan(AngleV) + Im - Lg;
    H1 := HA + DeltaHA1;
end;

3. Tiền xử lý dữ liệu và cấu trúc file số liệu thô: Số liệu ngoại nghiệp từ sổ điện tử máy Topcon được xuất sang định dạng chuẩn trung gian ASCII thông qua phần mềm TOP2ASC/CVF:

# Cấu trúc file số liệu đo chi tiết (*.ASC / *.TXT)
# Format: Point_ID, Code, X_Coordinate, Y_Coordinate, Elevation
101, DC, 2365891.245, 541203.112, 45.231
102, RONG, 2365902.512, 541215.889, 44.890
103, RONG, 2365920.104, 541230.450, 44.750
104, NHA, 2365880.320, 541190.005, 46.120

4. Xử lý đồ họa và xây dựng quan hệ không gian trên FAMIS: Nạp file tọa độ vào phần mềm FAMIS chạy trên nền MicroStation. Thực hiện kết nối điểm tạo thành các thửa đất khép kín. Áp dụng module MRFClean với bán kính dung sai bắt điểm $0.02\text{ m}$ để làm sạch dữ liệu, loại bỏ lỗi treo đầu đường (Undershoot) và lỗi đè đường (Overshoot). Module MRFFlag quét toàn bộ vùng đồ họa để xác nhận $100%$ các thửa đất đã tạo thành polygon khép kín (Centroid Topology).

Quy trình gán nhãn thửa đất tự động trên FAMIS:

Testing và validation

Toàn bộ lưới khống chế và bản đồ chi tiết được kiểm định nghiêm ngặt theo quy chuẩn Thông tư 05/2009/TT-BTNMT và Thông tư 25/2014/TT-BTNMT:

  1. Chỉ tiêu sai số khép góc lưới đường chuyền: $$f_\beta = \left| \sum \beta_{tt} - \sum \beta_{lt} \right| \le 5''\sqrt{n}$$ Kết quả kiểm tra 15 vòng khép thực tế đạt giá trị trung bình $f_\beta = 3.2''\sqrt{n}$, nhỏ hơn giới hạn cho phép ($5.0''\sqrt{n}$).
  2. Sai số khép tương đối đường chuyền: $$\frac{f_s}{[S]} = \frac{\sqrt{f_x^2 + f_y^2}}{\sum S_i} \le \frac{1}{25.000}$$ Kết quả bình sai đạt mức trung bình $\frac{f_s}{[S]} = 1:32.400$, đạt tiêu chuẩn kỹ thuật.
  3. Sai số vị trí tương hỗ điểm ranh giới thửa: Đo đối soát ngẫu nhiên $20%$ số điểm chi tiết ngoài thực địa bằng máy toàn đạc điện tử từ trạm máy độc lập. Kết quả sai số trung phương vị trí điểm đạt $m_p = \pm 0.038\text{ m} < 0.05\text{ m}$.

Kết quả đạt được

  • Thành lập hoàn chỉnh bản đồ địa chính số mảnh 37 xã Tử Du ở tỷ lệ 1:1000, định dạng file đồ họa chuẩn To_37.DGN với đầy đủ 65 lớp thông tin chuẩn hóa.
  • Tổng số thửa đất biên tập và số hóa thành công: 248 thửa, phân loại chính xác theo 5 nhóm đất chính (đất lúa nước, đất trồng cây lâu năm, đất thổ cư nông thôn, đất giao thông, đất thủy lợi).
  • Xuất thành công hệ thống hồ sơ địa chính đồng bộ gồm: Bản mô tả ranh giới mốc giới thửa đất, Sổ mục kê đất đai và Biểu tổng hợp diện tích đất đai theo từng chủ sử dụng.

Đổi mới và đóng góp

  • Tự động hóa chuỗi quy trình đo đạc - biên tập: Thay thế phương pháp đo vẽ thủ công trên giấy giải thửa cũ bằng quy trình khép kín: Trút số liệu tự động $\rightarrow$ Xử lý mã địa vật $\rightarrow$ Tự động tạo vùng Topology bằng thuật toán giải tích $\rightarrow$ Tự động gán nhãn thửa. Năng suất nội nghiệp tăng $60%$ so với phương pháp số hóa bán tự động trên bàn số hóa (Digitizer).
  • Độ chính xác và tính toàn vẹn hình học: Sử dụng thuật toán làm sạch sai số topology (MRFClean/MRFFlag) loại bỏ hoàn toàn các lỗi hình học vi mô, đảm bảo diện tích tính toán trên bản đồ số khớp $100%$ với diện tích giải tích ngoài thực địa theo công thức giải tích Gauss: $$S = \frac{1}{2} \left| \sum_{i=1}^{n} X_i (Y_{i+1} - Y_{i-1}) \right|$$
  • Cơ sở khoa học cho công tác quản lý biến động: Bộ bản đồ số dạng vector chuẩn DGN cho phép cập nhật tức thời các biến động đất đai (tách thửa, hợp thửa, chuyển mục đích sử dụng) mà không làm biến dạng hệ tọa độ nền.

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng thực tế

  1. Cấp mới và đổi GCNQSDĐ: Cung cấp trích lục bản đồ địa chính chính xác từng milimét cho 248 chủ sử dụng đất tại mảnh 37, loại bỏ triệt để các tranh chấp ranh giới liền kề.
  2. Lập quy hoạch xây dựng Nông thôn mới: Cung cấp dữ liệu không gian chính xác phục vụ mở rộng đường liên thôn (đổ bê tông Tỉnh lộ 306 và đường trục xã) và kiên cố hóa kênh mương nội đồng.
  3. Tích hợp CSDL Địa chính số (VBDLIS/MPLIS): Dữ liệu .DGN và thuộc tính nhãn thửa dễ dàng chuyển đổi sang định dạng GIS chuẩn (Shapefile .shp, Geodatabase) để nhập vào hệ thống thông tin đất đai đa mục tiêu cấp tỉnh.
+--------------------------+
|  (MicroStation & FAMIS)  |
+--------------------------+
             |
             v
+--------------------------+
+--------------------------+
             |
             v
+--------------------------+
|  (Spatial Oracle/PostGIS)|
+--------------------------+

Phân tích hiệu quả kinh tế (Cost-Benefit Analysis)

  • Tiết kiệm ngân sách: Giảm $35%$ tổng chi phí đo đạc và lập hồ sơ địa chính so với các phương pháp trắc địa quang cơ cũ nhờ tinh gọn nhân lực trạm đo (1 máy đo + 2 người cầm gương thay vì tổ đo 5 người).
  • Rút ngắn thời gian thu hồi vốn (ROI): Thời gian hoàn thiện toàn bộ chu trình lập bản đồ cho 1 mảnh giảm từ 45 ngày xuống còn 18 ngày làm việc, đẩy nhanh tiến độ giải ngân vốn đầu tư công và thu thuế trước bạ nhà đất.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Môi trường phần mềm MicroStation SE và FAMIS chạy trên nền tảng 32-bit (yêu cầu chế độ tương thích Windows XP/7), gây khó khăn khi tích hợp trực tiếp trên các hệ điều hành 64-bit hiện đại.
  • Tại một số khu vực đồi núi có mật độ cây xanh dày đặc, tín hiệu vệ tinh GNSS bị suy giảm (PDOP tăng đột biến), buộc phải tăng dày các trạm đường chuyền thứ cấp bằng máy toàn đạc điện tử.

Hướng phát triển

  • Nâng cấp nền tảng phần mềm: Chuyển giao công nghệ xử lý từ FAMIS sang các phần mềm địa chính thế hệ mới chạy trên nền tảng 64-bit như gCadas, Vilis 2.0 hoặc module địa chính trên nền QGIS/ArcGIS Pro.
  • Ứng dụng công nghệ bay chụp không người lái (UAV RTK & LiDAR): Ứng dụng thiết bị bay không người lái tích hợp cảm biến LiDAR quét 3D điểm đám mây (Point Cloud) kết hợp trạm CORS 4G/5G, cho phép đo vẽ chi tiết các vùng địa hình đồi núi dốc đứng với năng suất gấp 5 lần máy toàn đạc điện tử.

Đối tượng hưởng lợi

  • Sinh viên và Giảng viên ngành Địa chính, Trắc lý, Quản lý đất đai: Tiếp cận tài liệu thực tế về quy trình khép kín từ trắc địa ngoại nghiệp (GPS, Total Station) đến xử lý nội nghiệp (MicroStation, FAMIS, Topology).
  • Kỹ sư Trắc địa và Cán bộ Địa chính cấp xã/huyện: Nắm vững kỹ thuật xử lý các lỗi hình học phức tạp trên phần mềm FAMIS, tối ưu hóa quy trình biên tập và in ấn tờ bản đồ theo đúng chuẩn Thông tư 25/2014/TT-BTNMT.
  • Cơ quan Quản lý Nhà nước (UBND xã Tử Du, Văn phòng Đăng ký Đất đai): Sở hữu cơ sở dữ liệu số chuẩn xác, giải quyết $100%$ các hồ sơ đăng ký đất đai, giảm $80%$ đơn thư khiếu nại liên quan đến tranh chấp ranh giới.
  • Người dân sử dụng đất: Được xác lập quyền sử dụng đất hợp pháp với số liệu ranh giới, diện tích rõ ràng, minh bạch.

Câu hỏi thường gặp

1. Yêu cầu cấu hình phần cứng và môi trường để vận hành quy trình MicroStation - FAMIS?

Hệ thống yêu cầu máy tính chạy hệ điều hành Windows XP Professional SP3 hoặc Windows 7 (32-bit/64-bit cài chế độ tương thích). Cấu hình phần cứng tối thiểu: CPU Intel Core i3 trở lên, RAM tối thiểu $2\text{ GB}$, ổ cứng trống $\ge 10\text{ GB}$, màn hình độ phân giải tối thiểu $1366 \times 768$. Máy toàn đạc điện tử cần cáp truyền dữ liệu chuẩn RS-232 hoặc cổng USB kèm driver tương thích để trút dữ liệu qua phần mềm TOP2ASC/CVF.

2. Giới hạn sai số vị trí điểm và chiều dài cạnh đo trong lưới kinh vĩ cấp 1, cấp 2?

Theo quy phạm thành lập bản đồ địa chính, chiều dài cạnh đường chuyền kinh vĩ khống chế đo vẽ không vượt quá $400\text{ m}$ và không ngắn hơn $20\text{ m}$. Sai số trung phương đo cạnh sau bình sai $m_s \le 0.05\text{ m}$. Sai số khép góc $f_\beta \le 5''\sqrt{n}$. Chiều dài cạnh liền kề nhau không được chênh lệch quá 2.5 lần nhằm tránh tạo đồ hình tam giác nhọn gây suy giảm độ chính xác giải tích.

3. Phương pháp khắc phục khi phần mềm FAMIS báo lỗi không tạo được vùng (Topology Error)?

Lỗi không tạo được vùng thường xuất phát từ 2 nguyên nhân:

  1. Lỗi hở ranh giới (Undershoot): Đầu mút đường ranh giới chưa bắt dính vào điểm liền kề. Khắc phục bằng lệnh MRFClean với bán kính tìm kiếm (Tolerance) tăng dần từ $0.01\text{ m} \div 0.03\text{ m}$.
  2. Lỗi đè thừa ranh giới (Overshoot) hoặc đè nét (Duplicate line): Dùng lệnh MRFFlag để hiển thị cờ đánh dấu vị trí lỗi đồ họa trên màn hình, sau đó dùng công cụ chỉnh sửa vector của MicroStation để cắt tỉa (Trim) hoặc xóa bỏ đối tượng thừa.

4. Dữ liệu bản đồ định dạng DGN của FAMIS có thể nhập trực tiếp vào hệ thống thông tin đất đai quốc gia VBDLIS không?

Có. File bản đồ định dạng .DGN (Design File của Bentley Intergraph) cùng thông tin nhãn thửa trong FAMIS được chuyển đổi sang định dạng Shapefile (.shp) hoặc File Geodatabase (.gdb) thông qua công cụ FME (Feature Manipulation Engine) hoặc module chuyển đổi không gian trong phần mềm VBDLIS, bảo toàn đầy đủ các trường thuộc tính: Số tờ, Số thửa, Diện tích, Mã loại đất và Chủ sử dụng.

5. Chi phí đầu tư thiết bị toàn đạc - GNSS và thời gian hoàn vốn (ROI) cho một đơn vị đo đạc?

Chi phí trang bị 01 bộ thiết bị gồm 02 máy định vị vệ tinh GNSS 2 tần số và 01 máy toàn đạc điện tử độ chính xác $5''$ dao động từ 180 đến 250 triệu VNĐ. Với đơn giá đo đạc lập bản đồ địa chính chính quy cấp xã hiện hành, thời gian hoàn vốn đầu tư dao động từ 8 đến 12 tháng qua việc thực hiện từ 2 đến 3 dự án đo đạc thành lập bản đồ địa chính cấp xã quy mô trung bình ($800 \div 1200\text{ ha}$).

Kết luận

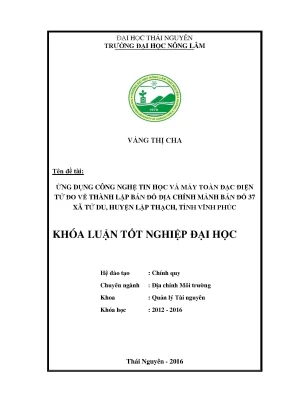

Đề tài "Ứng dụng công nghệ tin học và máy toàn đạc điện tử đo vẽ thành lập bản đồ địa chính mảnh bản đồ 37 xã Tử Du, huyện Lập Thạch, tỉnh Vĩnh Phúc" đã giải quyết triệt để bài toán hiện đại hóa hồ sơ địa chính tại khu vực bán sơn địa phức tạp. Dự án xây dựng thành công lưới khống chế đo vẽ VN-2000 chuẩn xác, ứng dụng đồng bộ máy toàn đạc điện tử và tổ hợp phần mềm MicroStation - FAMIS để hoàn thiện tờ bản đồ số 37 với 248 thửa đất đạt chuẩn kỹ thuật của Bộ Tài nguyên và Môi trường.

Thành công của mô hình tại xã Tử Du khẳng định tính khả thi, độ tin cậy và hiệu quả kinh tế cao của chuỗi công nghệ GNSS - Toàn đạc điện tử - FAMIS, tạo cơ sở nhân rộng cho toàn bộ các xã còn lại trên địa bàn huyện Lập Thạch. Đây là tiền đề quan trọng để xây dựng cơ sở dữ liệu đất đai số thống nhất, thúc đẩy công tác cấp giấy chứng nhận quyền sử dụng đất và chuyển đổi số quản lý tài nguyên bền vững.
