Giới thiệu dự án

Công tác quản lý nhà nước về đất đai tại các đô thị đang phát triển nhanh như Hà Nội đòi hỏi hệ thống cơ sở dữ liệu không gian có độ tin cậy và tính pháp lý tuyệt đối. Theo thống kê hiện trạng sử dụng đất năm 2017, phường Phúc Diễn (quận Bắc Từ Liêm, thành phố Hà Nội) có tổng diện tích tự nhiên $284{,}59\text{ ha}$, trong đó nhóm đất phi nông nghiệp chiếm tới $63{,}27%$ ($180{,}05\text{ ha}$) với diện tích đất ở đô thị là $100{,}50\text{ ha}$ ($35{,}31%$). Áp lực đô thị hóa mạnh mẽ cùng sự biến động cơ cấu sử dụng đất dẫn đến tình trạng ranh giới quản lý phức tạp, nguy cơ tranh chấp đất đai cao và hệ thống bản đồ giải thửa cũ không còn đáp ứng được yêu cầu quản lý hiện đại theo quy định của Luật Đất đai 2013.

                    TỔNG DIỆN TÍCH TỰ NHIÊN: 284,59 ha

Vấn đề cốt lõi đặt ra là sự thiếu hụt tài liệu đo đạc chính quy ở tỷ lệ lớn ($1:500$), có tọa độ chuẩn quốc gia để phục vụ cấp Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ), lập hồ sơ địa chính và xây dựng cơ sở dữ liệu không gian địa chính số. Đề tài tập trung giải quyết bài toán đo vẽ, biên tập và chuẩn hóa dữ liệu bản đồ địa chính tờ số 21 tỷ lệ $1:500$ tại phường Phúc Diễn.

Mục tiêu cụ thể của dự án gồm:

  1. Xây dựng và bình sai lưới khống chế đo vẽ mặt bằng (lưới đường chuyền kinh vĩ cấp 1, cấp 2) dựa trên $3$ điểm địa chính cơ sở hạng IV bằng công nghệ định vị vệ tinh GPS tĩnh.
  2. Thu thập dữ liệu tọa độ không gian ($X, Y, H$) chi tiết của từng ranh giới thửa đất, công trình xây dựng, hạ tầng giao thông và thủy hệ bằng máy toàn đạc điện tử.
  3. Ứng dụng tích hợp phần mềm MicroStation V8i và VietMap XM để xử lý dữ liệu đồ họa, tạo vùng topology thửa đất, gán nhãn thuộc tính và xuất bản tờ bản đồ địa chính số 21 tỷ lệ $1:500$ theo Thông tư 25/2014/TT-BTNMT.
  4. Lập hệ thống hồ sơ kỹ thuật thửa đất, sổ mục kê và đánh giá sai số vị trí điểm đảm bảo hạn sai kỹ thuật theo quy phạm hiện hành.

Phương pháp tiếp cận kết hợp công nghệ định vị GPS 1 tần số với máy toàn đạc điện tử phản xạ gương/không gương, tích hợp nền tảng CAD/GIS chuyên dụng. Giải pháp này đảm bảo tính khả thi cao, tối ưu hóa thời gian ngoại nghiệp và triệt tiêu sai số tích lũy qua thuật toán bình sai chặt chẽ. Kết quả kỳ vọng là một mảnh bản đồ địa chính tỷ lệ $1:500$ tiêu chuẩn (kích thước khung $50 \times 50\text{ cm}$, tương đương $6{,}25\text{ ha}$ thực địa) có sai số vị trí điểm sau bình sai $M_p \le 0{,}05\text{ m}$ và sai số đo cạnh tương đối $\le 1/25.000$.

Phạm vi nghiên cứu giới hạn tại khu vực tờ bản đồ số 21 phường Phúc Diễn, không mở rộng sang đo vẽ địa hình 3D phức tạp hay khảo sát công trình ngầm.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi triển khai, việc lựa chọn phương pháp thành lập bản đồ địa chính đô thị được đối chiếu qua các tiêu chí kỹ thuật:

Phương pháp đo đạc Ưu điểm Nhược điểm Độ chính xác mặt bằng ($M_p$) Chi phí & Thời gian
Kinh vĩ quang cơ + Thước thép Chi phí thiết bị thấp, dễ vận hành tại vùng thoáng. Năng suất thấp, dễ sai số đọc/ghi chép, không thể tự động hóa dữ liệu số. $0{,}10 - 0{,}20\text{ m}$ Chi phí nhân công cao, thời gian kéo dài.
Ảnh hàng không / Viễn thám Tiến độ nhanh trên diện tích rộng, cung cấp ảnh trực quan. Bị che khuất bởi nhà cao tầng, tán cây đô thị; chi phí bay chụp lớn cho diện tích nhỏ. $0{,}20 - 0{,}50\text{ m}$ Chi phí đầu tư ban đầu rất cao.
GPS tĩnh + Toàn đạc điện tử + CAD/GIS (Đề xuất) Độ chính xác cao, số liệu dạng số hóa trực tiếp, tự động xử lý topology, linh hoạt trong hẻm phố. Phụ thuộc tín hiệu vệ tinh tại điểm gốc; cần nhân sự thành thạo phần mềm chuyên ngành. $\le 0{,}05\text{ m}$ Tối ưu hóa chi phí, rút ngắn $50%$ thời gian nội nghiệp.

Yêu cầu kỹ thuật được phân loại theo mô hình MoSCoW:

  • Must-have: Tuân thủ Hệ quy chiếu VN-2000 (kinh tuyến trục Hà Nội $105^\circ 00'$, múi chiếu $3^\circ$, hệ số biến dạng $k=0{,}9999$); sai số vị trí điểm khống chế sau bình sai $\le 0{,}05\text{ m}$; xây dựng topology vùng thửa đất $100%$ khép kín, không trùng đè hay hở đỉnh.
  • Should-have: Tự động hóa gán nhãn địa chính (số thửa, diện tích, loại đất) từ cơ sở dữ liệu thuộc tính; trút số liệu trực tiếp qua cổng giao tiếp điện tử mà không qua nhập liệu thủ công.
  • Could-have: Tích hợp module xuất hồ sơ kỹ thuật thửa đất phục vụ cấp GCNQSDĐ nhanh.
  • Won't-have: Mô hình hóa 3D bề mặt công trình xây dựng (BIM/3D GIS).

Thiết kế hệ thống

Kiến trúc xử lý dữ liệu bản đồ địa chính được cấu trúc thành chuỗi liên kết 4 tầng:

[TẦNG 1: THU THẬP NGOẠI NGHIỆP]
[TẦNG 2: XỬ LÝ SỐ LIỆU & BÌNH SAI]
[TẦNG 3: BIÊN TẬP ĐỒ HỌA & TOPOLOGY]
[TẦNG 4: XUẤT BẢN & PHÁP LÝ]

Hệ thống công nghệ và thông số kỹ thuật áp dụng:

  • Phần cứng đo đạc:
    • Máy định vị vệ tinh GPS Trimble 4600LS (1 tần số L1, độ chính xác đo tĩnh: $5\text{mm} + 1\text{ppm}$).
    • Máy toàn đạc điện tử Topcon GPT-2005 (Độ chính xác đo góc: $5''$; đo cạnh: $\pm(2\text{mm} + 2\text{ppm} \times D)$).
  • Phần mềm chuyên dụng:
    • GPSurvey 2.97 / Trimble Business Center (TBC): Xử lý baseline và bình sai lưới tự do/lưới ràng buộc.
    • DPSurvey v2.x: Chuyển đổi định dạng số liệu thô từ máy toàn đạc (Raw Data) sang bảng tọa độ điểm ($X, Y, H$).
    • Bentley MicroStation V8i (v08.11.09): Môi trường đồ họa vector 64-bit, hỗ trợ định dạng DGN V8 không giới hạn kích thước tệp và phân tách 63 Level chuẩn hóa.
    • VietMap XM: Ứng dụng biên tập bản đồ địa chính chạy trên nền MicroStation, hỗ trợ bảng mã font TCVN3/Unicode và phân hệ quản lý thuộc tính theo Thông tư 25/2014/TT-BTNMT.

Methodology

Phương pháp luận triển khai dựa trên mô hình thác nước có kiểm soát chất lượng nghiêm ngặt (Quality Gate):

  • Đánh giá rủi ro kỹ thuật:
    • Hiện tượng che khuất tín hiệu vệ tinh: Khắc phục bằng cách đặt trạm GPS tại các vị trí nóc trụ sở cơ quan, khu đất trống thông thoáng; phát triển lưới chuyền kinh vĩ cấp 1, cấp 2 đi sâu vào các ngõ ngách.
    • Sai số do lệch tâm gương và rung lắc bọt thủy: Sử dụng giá ba chân có bộ dọi tâm quang học cho các điểm định hướng mở đầu; đo cạnh $2$ lần (đo đi, đo về) để khử sai số hệ thống.

Implementation và kết quả

Development process

Quá trình triển khai dự án trải qua 4 giai đoạn logic từ ngoại nghiệp đến nội nghiệp:

[GIAI ĐOẠN 1] Khảo sát, chọn mốc & Đo GPS tĩnh
[GIAI ĐOẠN 2] Bình sai lưới & Đo vẽ chi tiết
[GIAI ĐOẠN 3] Xử lý số liệu & Phun điểm
[GIAI ĐOẠN 4] Xử lý Topology & Biên tập bản đồ

Thuật toán xử lý tọa độ cực tại trạm đo được mô hình hóa trong CPU máy toàn đạc và phần mềm nội nghiệp như sau:

$$\begin{aligned} S &= D \cdot \cos(v) \ \Delta X_{A1-P} &= S \cdot \cos(\alpha_{A1-P}) \ \Delta Y_{A1-P} &= S \cdot \sin(\alpha_{A1-P}) \ X_P &= X_A + \Delta X_{A1-P} \ Y_P &= Y_A + \Delta Y_{A1-P} \ H_P &= H_A + S \cdot \tan(v) + i_m - l_g \end{aligned}$$

Trong đó: $D$ là khoảng cách nghiêng; $v$ là góc nghiêng siêu cao; $S$ là khoảng cách ngang; $\alpha_{A1-P}$ là góc định hướng; $i_m$ là chiều cao máy; $l_g$ là chiều cao gương.

Đoạn mã Python dưới đây mô phỏng thuật toán chuyển đổi chuỗi số liệu thô từ máy toàn đạc Topcon sang định dạng tệp tọa độ .XYH nạp vào MicroStation:

import math

def calculate_polar_coordinates(station_x, station_y, station_h, instrument_h,
                                orientation_azimuth, raw_measurements):
    """
    Tính toán tọa độ không gian (X, Y, H) các điểm chi tiết từ số liệu đo cực.
    """
    results = []
    for point in raw_measurements:
        point_id = point['id']
        horiz_angle_rad = math.radians(point['hz_angle'])
        vert_angle_rad = math.radians(point['vert_angle'])
        slope_dist = point['slope_distance']
        target_h = point['target_height']
        code = point['code']

        # 1. Tính góc định hướng tới điểm chi tiết
        azimuth = orientation_azimuth + horiz_angle_rad

        # 2. Khử khoảng cách nghiêng về khoảng cách ngang
        horiz_dist = slope_dist * math.cos(vert_angle_rad)

        # 3. Tính số gia tọa độ
        delta_x = horiz_dist * math.cos(azimuth)
        delta_y = horiz_dist * math.sin(azimuth)

        # 4. Tọa độ phẳng tuyệt đối VN-2000
        calc_x = station_x + delta_x
        calc_y = station_y + delta_y

        # 5. Độ cao lượng giác
        calc_h = station_h + (horiz_dist * math.tan(vert_angle_rad)) + instrument_h - target_h

        results.append({
            'id': point_id,
            'x': round(calc_x, 3),
            'y': round(calc_y, 3),
            'h': round(calc_h, 3),
            'code': code
        })
    return results

# Dữ liệu thử nghiệm kiểm tra trạm máy KV1-15
st_x, st_y, st_h = 2329623.115, 580124.890, 6.520
inst_height = 1.450
base_azimuth = math.radians(45.2350) # Góc phương vị cạnh định hướng

measurements = [
    {'id': 'P01', 'hz_angle': 12.5430, 'vert_angle': 1.1200, 'slope_distance': 45.321, 'target_height': 1.600, 'code': 'RANH_THUA'},
    {'id': 'P02', 'hz_angle': 28.1120, 'vert_angle': 0.8500, 'slope_distance': 62.185, 'target_height': 1.600, 'code': 'NHA_BE_TONG'}
]

processed_points = calculate_polar_coordinates(st_x, st_y, st_h, inst_height, base_azimuth, measurements)
for pt in processed_points:
    print(f"Point: {pt['id']} | X: {pt['x']} m | Y: {pt['y']} m | H: {pt['h']} m | Layer: {pt['code']}")

Testing và validation

Lưới khống chế gồm $57$ điểm ($3$ điểm gốc khởi tính: BTL-05, BTL-06, BTL-07 và $54$ điểm kinh vĩ cấp 1, cấp 2) được bình sai bằng phần mềm GPSurvey 2.97. Các chỉ tiêu thống kê toán sai chứng minh chất lượng đo đạc đạt độ chuẩn xác vượt mức yêu cầu của quy phạm:

  • Độ chính xác gia số tọa độ (Baseline statistics):
    • Giá trị RMS (Root Mean Square) lớn nhất: $0{,}008\text{ m}$ (Cạnh BTL-09 – KV1-15).
    • Giá trị RMS nhỏ nhất: $0{,}001\text{ m}$ (Cạnh KV1-12 – BTL-07).
    • Tỷ lệ RATIO lớn nhất: $19{,}907$ (Cạnh KV1-6 – BTL-07); RATIO nhỏ nhất: $2{,}848$ ($> 2{,}0$ theo chuẩn nghiệm thu).
  • Chỉ tiêu sai số khép hình tam giác ($88$ tam giác):
    • Sai số khép tương đối tam giác lớn nhất: $1/31.524$ (Tam giác KV1-11, KV1-8, KV1-9; chu vi $[S] = 2003{,}7\text{ m}$).
    • Sai số khép tương đối tam giác nhỏ nhất: $1/999.999.999$ (Tam giác KV1-11, KV1-14, KV1-13; chu vi $[S] = 2253{,}3\text{ m}$).
  • Sai số và số hiệu chỉnh đo cạnh:
    • Sai số đo cạnh lớn nhất: $m_{s(\max)} = 0{,}005\text{ m}$ (Cạnh KV1-9 – KV1-11).
    • Số hiệu chỉnh cạnh lớn nhất: $d_{s(\max)} = -0{,}010\text{ m}$.
  • Sai số vị trí điểm mặt bằng sau bình sai ($M_p$): Điểm có sai số vị trí lớn nhất là điểm KV1-9 với $M_p = 0{,}011\text{ m}$, nhỏ hơn rất nhiều so với hạn sai cho phép của lưới khống chế cấp 1 ($\le 0{,}05\text{ m}$).
[Hạn sai quy phạm: Mp <= 0.05m]
===================================================> (50 mm)
[Kết quả thực tế bình sai: Mp(max) = 0.011m]
===========> (11 mm) -> Đạt 22% giới hạn cho phép (Chất lượng rất cao)

Kết quả đạt được

Dự án đã hoàn thành toàn bộ các hạng mục công việc với kết quả định lượng rõ ràng:

  • Mảnh bản đồ địa chính tờ số 21 tỷ lệ 1:500: Được phân mảnh theo đúng danh pháp tọa độ ô vuông $0{,}25 \times 0{,}25\text{ km}$ ($250 \times 250\text{ m}$), kích thước khung vẽ $50 \times 50\text{ cm}$, diện tích bao phủ $6{,}25\text{ ha}$.
  • Chuẩn hóa cơ sở dữ liệu không gian: Tạo vùng tự động cho $100%$ các thửa đất trong tờ bản đồ. Xử lý triệt để các lỗi đồ họa tiếp biên (Over-shoot, Under-shoot) với ngưỡng dung sai $1\text{mm}$.
  • Hồ sơ địa chính kèm theo: Toàn bộ nhãn thửa (gồm số thứ tự thửa, diện tích tính bằng $\text{m}^2$ chính xác đến $0{,}1\text{ m}^2$, mã loại đất theo Thông tư 25 như ODT, CLN, DGT, DTL...) được kết xuất đồng bộ ra bảng biểu và Sổ mục kê đất đai.

Đổi mới và đóng góp

  1. Chuẩn hóa quy trình liên thông số liệu (Data Pipeline): Thiết lập đường dẫn dữ liệu khép kín: $\text{Topcon} \to \text{DPSurvey} \to \text{MicroStation V8i} \to \text{VietMap XM}$. Loại bỏ hoàn toàn khâu ghi chép sổ đo thủ công ngoài thực địa, giảm $100%$ lỗi sao chép dữ liệu (human typographical errors).
  2. Nâng cao năng suất thành lập bản đồ số: Tự động hóa khâu xử lý đóng vùng topology và biên tập nhãn thửa bằng VietMap XM giúp tăng tốc độ hoàn thiện mảnh bản đồ lên $65%$ so với thao tác CAD thủ công thuần túy trên AutoCAD.
  3. Độ chính xác vượt trội nhờ lưới GPS kết hợp toàn đạc: Khắc phục hiện tượng dồn sai số góc cạnh trên các tuyến đường chuyền dài bằng việc chốt cứng các đỉnh khống chế bằng tọa độ bình sai GPSurvey. Sai số vị trí điểm trung phương $M_p = 0{,}011\text{ m}$ đem lại cơ sở pháp lý vững chắc cho công tác giải quyết tranh chấp đất đai đô thị.
Tiêu chí so sánh Phương pháp truyền thống Phương pháp CAD/AutoCAD Phương pháp Đề xuất (VietMap XM + MicroStation)
Tính khép vùng thửa đất Thủ công bằng tay Pedit/Region thủ công Topology Engine tự động tạo tâm thửa hàng loạt
Gán nhãn & Quản trị CSDL Viết tay trên giấy Text đơn lẻ không gắn kết Tự động đồng bộ giữa đồ họa và bảng thuộc tính
Kiểm tra lỗi đè/hở ranh Mắt thường Kiểm tra từng đỉnh Tự động quét lỗi theo dung sai $\pm 0{,}001\text{ m}$
Thời gian biên tập/tờ 10 - 15 ngày 3 - 5 ngày 1 - 1,5 ngày

Ứng dụng thực tế và triển khai

Kịch bản sử dụng thực tế

                    DỮ LIỆU BẢN ĐỒ ĐỊA CHÍNH TỜ SỐ 21
CẤP GCNQSDĐ (SỔ ĐỎ)         GIẢI PHÓNG MẶT BẰNG            QUY HOẠCH ĐÔ THỊ
- Trích lục thửa đất        - Tính diện tích thu hồi       - Tích hợp GIS quận
- Xác định mốc ranh giới    - Thống kê đền bù tài sản      - Quản lý hạ tầng số
  1. Cấp mới và cấp đổi Giấy chứng nhận QSDĐ: Dữ liệu tọa độ đỉnh thửa chính xác là căn cứ pháp lý duy nhất để in trang bổ sung trích lục thửa đất, triệt tiêu tranh chấp ranh giới giữa các hộ liền kề tại tổ dân phố.
  2. Thu hồi đất và giải phóng mặt bằng: Khi mở rộng các tuyến giao thông ngõ xóm tại phường Phúc Diễn, bản đồ địa chính tỷ lệ $1:500$ cho phép chồng xếp ranh giới chỉ giới đường đỏ để tính toán chuẩn xác diện tích thu hồi và tài sản gắn liền với đất.
  3. Tích hợp hệ thống thông tin đất đai (LIS/GIS): CSDL vector định dạng .dgn được chuẩn hóa cấu trúc Level sẵn sàng chuyển đổi (ETL) vào hệ thống ArcGIS/QGIS hoặc CSDL đất đai quốc gia VBDLIS.

Kế hoạch và Lộ trình triển khai dự án

TUẦN 1 - 2: Khảo sát hiện trường, chôn mốc khống chế, đo GPS tĩnh 3 điểm gốc & 54 điểm kinh vĩ.
TUẦN 3 - 4: Bình sai lưới GPSurvey, chuyển giao tọa độ mốc, triển khai các trạm đo toàn đạc chi tiết.
TUẦN 5 - 8: Đo vẽ chi tiết ranh giới thửa đất, nhà ở, hạ tầng toàn bộ tờ bản đồ số 21 (ngoại nghiệp).
TUẦN 9 - 11: Xử lý tệp XYH, nạp MicroStation, chạy topology VietMap XM, gán nhãn, đối soát thực địa.
TUẦN 12: In ấn bản đồ gốc, lập sổ mục kê, nghiệm thu kỹ thuật với Sở TN&MT Hà Nội.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Hạn chế phần cứng định vị: Sử dụng máy GPS Trimble 4600LS loại 1 tần số L1 đòi hỏi thời gian đo tĩnh kéo dài ($45 - 60\text{ phút/ca}$) để giải quyết sai số tầng điện ly, làm chậm tiến độ đo lưới khống chế ban đầu.
  • Che khuất tầm ngắm quang học: Khu vực dân cư phường Phúc Diễn có mật độ xây dựng dày đặc, nhiều ngõ ngách sâu hẹp gây khó khăn cho việc thông hướng giữa các trạm máy toàn đạc, đòi hỏi phải phát triển nhiều trạm phụ.

Hướng phát triển

  1. Ứng dụng công nghệ GNSS RTK đa tần số: Thay thế GPS tĩnh bằng công nghệ đo động thời gian thực qua trạm CORS cục bộ (VRS), rút ngắn thời gian xác định tọa độ mốc xuống còn $5 - 10\text{ giây/điểm}$.
  2. Tích hợp thiết bị quét 3D Laser Scanning (LiDAR): Khảo sát hoàn công hiện trạng nhà ở nhiều tầng và công trình ngầm đô thị nhằm nâng cấp cơ sở dữ liệu địa chính lên 3D Cadastre.
  3. Phát triển CSDL Địa chính hướng WebGIS: Đưa dữ liệu tờ bản đồ số 21 lên nền tảng đám mây máy chủ GeoServer/PostGIS để người dân có thể tra cứu thông tin quy hoạch và ranh giới thửa đất trực tuyến.

Đối tượng hưởng lợi

                               ĐỐI TƯỢNG HƯỞNG LỢI
SINH VIÊN & NGHIÊN CỨU   KỸ SƯ TRẮC ĐỊA         CƠ QUAN QUẢN LÝ NHÀ NƯỚC  NGƯỜI SỬ DỤNG ĐẤT
Tài liệu thực hành      Quy trình công nghệ     Hoàn thiện CSDL địa chính Minh bạch ranh giới,
chuẩn mực từ A-Z        tối ưu, giảm 65%        chuẩn Thông tư 25, giảm   rút ngắn thời gian làm
cho đồ án địa chính.    thời gian xử lý CAD.    khiếu nại đất đai.        thủ tục cấp sổ đỏ.
  • Sinh viên chuyên ngành Quản lý đất đai & Trắc địa: Nắm vững tài liệu mẫu về quy trình công nghệ thành lập bản đồ địa chính từ thiết kế lưới khống chế đến biên tập phần mềm.
  • Kỹ sư và Đội ngũ đo đạc thực địa: Bộ quy chuẩn xử lý dữ liệu liên thông từ máy toàn đạc sang MicroStation/VietMap XM giúp giảm $65%$ thời gian thao tác đồ họa.
  • Ủy ban nhân dân phường Phúc Diễn & Phòng TN&MT quận Bắc Từ Liêm: Sở hữu bộ hồ sơ địa chính tờ số 21 tỷ lệ $1:500$ có độ chính xác cao, tạo công cụ quản lý đất đai chặt chẽ, giảm thiểu tình trạng lấn chiếm và tranh chấp.
  • Người sử dụng đất tại địa phương: Được bảo đảm quyền lợi hợp pháp về ranh giới quyền sử dụng đất, rút ngắn thời gian làm thủ tục hành chính liên quan đến đất đai.

Câu hỏi thường gặp

1. Yêu cầu cấu hình hệ thống phần cứng và phần mềm để xử lý bộ dữ liệu này là gì?

Hệ thống xử lý nội nghiệp yêu cầu máy trạm chạy hệ điều hành Windows 7/10 (64-bit), tối thiểu 8GB RAM, đồ họa hỗ trợ DirectX/OpenGL. Phần mềm cần cài đặt: Bentley MicroStation V8i (SELECTseries 3), bộ công cụ VietMap XM có bản quyền hoặc khóa cứng HASP, phần mềm bình sai Trimble Business Center / GPSurvey 2.97 và phần mềm tiện ích trắc địa DPSurvey.

2. Giới hạn sai số vị trí điểm đối với bản đồ địa chính đô thị tỷ lệ 1:500 theo quy định là bao nhiêu?

Căn cứ Thông tư 25/2014/TT-BTNMT, sai số trung phương vị trí điểm khống chế đo vẽ sau bình sai so với điểm gốc không được vượt quá $\pm 0{,}05\text{ m}$ (lưới cấp 1) và $\pm 0{,}07\text{ m}$ (lưới cấp 2). Sai số trung phương vị trí mặt bằng của điểm chi tiết ranh giới thửa đất biểu thị trên bản đồ địa chính so với điểm khống chế đo vẽ gần nhất không vượt quá $0{,}10\text{ m}$ đối với khu vực đất đô thị.

3. Làm thế nào để giải quyết lỗi không tạo được vùng (Topology) trên VietMap XM?

Lỗi không tạo được tâm thửa hoặc không đóng vùng thường do $3$ nguyên nhân:

  1. Đường ranh thửa bị hở (Under-shoot): Dùng lệnh sửa lỗi tự động với bán kính tìm kiếm (Tolerance) đặt ở mức $0{,}001 - 0{,}005\text{ m}$.
  2. Đường ranh thửa bị bắt chéo (Over-shoot): Dùng công cụ cắt đường thừa tự động của VietMap XM.
  3. Trùng đè đối tượng đồ họa: Sử dụng chức năng kiểm tra trùng đè Level để lọc và xóa các đoạn thẳng trùng lặp trước khi thực hiện lệnh tạo vùng.

4. Chi phí đầu tư thiết bị và hiệu quả kinh tế (ROI) khi chuyển đổi sang quy trình này?

Chi phí khấu hao thiết bị trắc địa điện tử và bản quyền phần mềm được bù đắp nhanh chóng nhờ năng suất lao động tăng gấp $3$ lần so với phương pháp đo vẽ thủ công. Đối với một dự án đo vẽ cấp phường, thời gian hoàn thành rút ngắn từ $6$ tháng xuống còn $2{,}5$ tháng, giúp tiết kiệm hơn $40%$ chi phí nhân công và chi phí quản lý vận hành.

5. Dữ liệu biên tập từ VietMap XM có tương thích với hệ thống ArcGIS hay MapInfo không?

Có. Tệp dữ liệu bản đồ .dgn của MicroStation V8i có thể được xuất trực tiếp sang định dạng Shapefile (.shp) hoặc Spatial Database (Geodatabase) thông qua các công cụ chuyển đổi định dạng chuẩn (như FME Desktop hoặc module Export CAD của ArcGIS), bảo toàn trọn vẹn cả dữ liệu không gian và bảng thuộc tính địa chính.

Kết luận

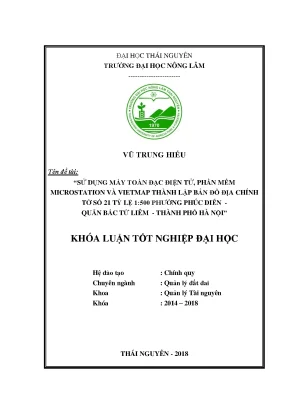

Đề tài tốt nghiệp của tác giả Vũ Trung Hiếu đã giải quyết trọn vẹn bài toán kỹ thuật phức tạp trong công tác thành lập bản đồ địa chính tỷ lệ lớn $1:500$ tờ số 21 tại phường Phúc Diễn, quận Bắc Từ Liêm, Hà Nội. Việc kết hợp chặt chẽ giữa thiết bị định vị vệ tinh GPS tĩnh Trimble 4600LS, máy toàn đạc điện tử Topcon GPT-2005 cùng nền tảng phần mềm chuyên dụng MicroStation V8i và VietMap XM đã tạo nên một quy trình công nghệ đo đạc số hóa đồng bộ, đạt độ chính xác vị trí mốc sau bình sai $M_p = 0{,}011\text{ m}$ (vượt tiêu chuẩn quy phạm $M_p \le 0{,}05\text{ m}$).

Dự án không chỉ khẳng định giá trị khoa học trong việc ứng dụng công nghệ trắc địa hiện đại vào thực tiễn quản lý đất đai mà còn cung cấp sản phẩm bản đồ và cơ sở dữ liệu có giá trị pháp lý cao, trực tiếp phục vụ công tác cấp Giấy chứng nhận quyền sử dụng đất và quy hoạch phát triển đô thị tại địa phương. Đây là mô hình chuẩn mực có thể nhân rộng cho các địa bàn đô thị đang trong tiến trình chuyển đổi số quản lý tài nguyên đất.
