Giới thiệu dự án

Công tác đo đạc, thành lập bản đồ địa chính chính quy và xây dựng hệ thống hồ sơ địa chính số là nền tảng cốt lõi trong công tác quản lý Nhà nước về đất đai theo quy định của Luật Đất đai và các thông tư hướng dẫn của Bộ Tài nguyên và Môi trường (BTN&MT). Tại các khu vực đô thị và trung tâm kinh tế - xã hội đang phát triển nhanh như thị trấn Phố Lu (huyện Bảo Thắng, tỉnh Lào Cai), sự biến động phức tạp về quyền sử dụng đất, giao dịch chuyển nhượng, cũng như việc mở rộng hạ tầng giao thông (Quốc lộ 4E, cao tốc Hà Nội – Lào Cai) đặt ra yêu cầu cấp thiết về việc hiện đại hóa dữ liệu địa chính với độ chính xác và tính pháp lý cao.

Thực trạng quản lý đất đai tại thị trấn Phố Lu trước thời điểm triển khai vẫn tồn tại nhiều bất cập: hệ thống bản đồ giấy cũ (tỷ lệ 1:10000, 1:1000 qua nhiều thời kỳ) đã biến dạng cơ học, tỷ lệ co giãn lớn, không đồng bộ về hệ quy chiếu quốc gia VN-2000 và thiếu các thông tin không gian dạng số. Điều này dẫn đến khó khăn trong công tác cấp đổi Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ), giải quyết tranh chấp ranh giới và lập quy hoạch sử dụng đất.

Dự án áp dụng phương pháp đo vẽ toàn đạc điện tử kết hợp công nghệ tin học chuyên ngành (MicroStation v8i, TMV.Map/FAMIS), đảm bảo khả năng tự động hóa chuỗi xử lý dữ liệu từ ngoại nghiệp đến nội nghiệp.

  • Chỉ tiêu định lượng mục tiêu: Đo vẽ hoàn chỉnh tờ bản đồ địa chính số 32, tỷ lệ 1:1000, diện tích tiêu chuẩn $50 \times 50\text{ cm}$ tương ứng $25\text{ ha}$ thực địa; sai số trung phương vị trí điểm góc thửa $M_p \le 0.05\text{ m}$; sai số khép góc đường chuyền $f_\beta \le 2m_\beta\sqrt{n}$.
  • Phạm vi và giới hạn: Triển khai trên tờ bản đồ số 32 thuộc địa bàn thị trấn Phố Lu (tổng diện tích tự nhiên toàn thị trấn là $1642.13\text{ ha}$, dân số $9,670$ người). Địa hình dạng thung lũng ven sông Hồng kết hợp đồi bát úp, độ dốc cục bộ $< 6^\circ$.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi chuẩn hóa số liệu số, công tác thành lập bản đồ địa chính tại địa phương dựa trên ba phương pháp chính với các ưu nhược điểm kỹ thuật được lượng hóa như sau:

Phương pháp thành lập Độ chính xác mặt bằng ($M_p$) Tốc độ hoàn thiện Chi phí triển khai Nhược điểm cốt lõi
Kinh vĩ quang cơ + Thước thép Thấp ($> 0.15\text{ m}$) Rất chậm ($15-20\text{ ngày/tờ}$) Trung bình Tích lũy sai số đo đọc, vẽ tay dễ rách/biến dạng
Ảnh hàng không + Đo vẽ bổ sung Trung bình ($0.08 - 0.10\text{ m}$) Khá nhanh ($7-10\text{ ngày/tờ}$) Rất cao Bị che khuất bởi nhà cao tầng, tán cây đồi gò
Toàn đạc điện tử + Tin học GIS Cao ($\le 0.038\text{ m}$) Tối ưu ($3-5\text{ ngày/tờ}$) Hợp lý Phụ thuộc tầm nhìn thông thoáng giữa các trạm máy

Yêu cầu kỹ thuật hệ thống được phân loại theo mô hình MoSCoW:

  • Must have: Tuân thủ hệ quy chiếu quốc gia VN-2000 (Elipxoid WGS-84, kinh tuyến trục $104^\circ45'$, múi chiếu $3^\circ$, hệ số biến dạng $k=0.9999$); tự động đóng vùng thửa đất topology; chuẩn hóa phân lớp DGN theo quy phạm BTN&MT.
  • Should have: Tự động sửa lỗi hình học (Clean/Flag) các lỗi chéo cạnh, hở đỉnh thửa; gán nhãn tự động số thửa và diện tích từ cơ sở dữ liệu (CSDL).
  • Could have: Xuất định dạng tương thích các phần mềm GIS mở (Shapefile, GeoJSON).
  • Won't have: Xử lý mô hình địa hình 3D thực tế ảo (chỉ ghi chú độ cao và đường bình độ nếu có yêu cầu đặc thù).

Thiết kế hệ thống

Kiến trúc luồng dữ liệu khép kín từ trạm đo thực địa đến sản phẩm bản đồ số địa chính được mô hình hóa theo quy trình 4 tầng tích hợp:

graph TD
    A["Ngoại nghiệp: Máy South NTS-312B<br/>(Đo tọa độ cực S, V, H)"] -->|"Lưu trữ trạm đo"| B["Bộ nhớ trong / File .TCM"]
    B -->|"Cáp truyền RS232/USB"| C["Phần mềm Southchange / TDC<br/>(Chuyển đổi định dạng)"]
    C -->|"Trích xuất dữ liệu"| D["File ASCII / TXT<br/>(Tên điểm, X, Y, H, Code)"]
    D -->|"Import Point File"| E["Nền tảng Bentley MicroStation v8i<br/>(Thiết lập đồ họa CAD)"]
    E -->|"Module phân tích"| F["Phần mềm TMV.Map / FAMIS<br/>(Xây dựng Topology & Quản lý CSDL)"]
    F -->|"MRFClean / MRFFlag"| G["Bản đồ địa chính tờ 32<br/>(File .DGN chuẩn lớp 1-63)"]
    G -->|"Liên kết bảng thuộc tính"| H["Hồ sơ địa chính số & Sổ mục kê"]

Technology Stack & Môi trường vận hành:

  • Thiết bị ngoại nghiệp: Máy toàn đạc điện tử South NTS-312B (Độ chính xác đo góc: $2"$, đo cạnh: $2\text{ mm} + 2\text{ ppm} \times D$, bộ nhớ trong $20.000$ điểm).
  • Phần mềm giao tiếp thiết bị: Southchange v3.0, TDC Data Transfer Tool.
  • Môi trường đồ họa nền: Bentley MicroStation SE / MicroStation v8i.
  • Hệ thống xử lý địa chính: TMV.Map 2010 (Field Work and Cadastral Mapping Integrated Software) / FAMIS.
  • Tiêu chuẩn cấu trúc file: Định dạng CAD Design File (.dgn) chuẩn hóa phân lớp (Level 1: Ranh giới hành chính; Level 10: Ranh giới thửa đất; Level 11: Ranh giới nhà, công trình; Level 21: Tim đường giao thông; Level 31: Thủy hệ; Level 60: Nhãn thửa đất).

Methodology

Phương pháp luận của dự án tuân thủ nghiêm ngặt quy trình công nghệ đo vẽ bản đồ địa chính quy định tại Thông tư của Bộ Tài nguyên và Môi trường qua 4 giai đoạn chính:

        (10 ngày)                        (20 ngày)                         (15 ngày)                      (5 ngày)
  1. Giai đoạn 1 (Khảo sát & Lập lưới): Thu thập mốc tọa độ quốc gia hạng cao, thiết kế và đo dẫn lưới đường chuyền kinh vĩ cấp 1, cấp 2 (KV1, KV2) khép kín hoặc phù điểm.
  2. Giai đoạn 2 (Đo vẽ chi tiết ngoại nghiệp): Dẫn đạc theo phương pháp tọa độ cực, bắt điểm góc thửa, ranh giới nhà, đường giao thông, hệ thống thủy văn.
  3. Giai đoạn 3 (Xử lý số liệu & Xây dựng Topology): Trút dữ liệu, bình sai tọa độ, sửa lỗi hình học (undershoot, overshoot, duplicate lines), đóng vùng thửa đất.
  4. Giai đoạn 4 (Biên tập & Đóng gói CSDL): Gán thông tin thuộc tính (chủ sử dụng, mục đích sử dụng đất, diện tích), tạo khung bản đồ tiêu chuẩn, lập hồ sơ kỹ thuật thửa đất.

Implementation và kết quả

Development process

Cốt lõi của thuật toán ngoại nghiệp là phương pháp tọa độ cực giải tích. Từ trạm máy $A(X_A, Y_A, H_A)$ ngắm định hướng về trạm $B(X_B, Y_B)$, góc định hướng mở đầu $\alpha_{AB}$ và tọa độ trạm chi tiết $P(X_P, Y_P, H_P)$ được xác định tự động qua CPU của máy toàn đạc:

$$\alpha_{AB} = \text{arctg}\left(\frac{Y_B - Y_A}{X_B - X_A}\right)$$

$$\alpha_{AP} = \alpha_{AB} + \beta$$

$$\begin{cases} X_P = X_A + S \cdot \cos(\alpha_{AP}) \ Y_P = Y_A + S \cdot \sin(\alpha_{AP}) \ H_P = H_A + S \cdot \cot(Z) + i_m - l_g \end{cases}$$

Trong đó: $S$ là khoảng cách ngang ($S = D \cdot \sin Z$), $Z$ là góc thiên đỉnh, $\beta$ là góc bằng kẹp giữa hướng chuẩn $AB$ và hướng đo $AP$, $i_m$ là chiều cao máy, $l_g$ là chiều cao gương.

Quy trình xử lý file trút số liệu chuyển đổi định dạng trung gian được thực hiện qua kịch bản tự động hóa dạng logic chuyển đổi:

# Mô phỏng parser trích xuất tọa độ từ file thô .asc sang định dạng .txt chuẩn MicroStation
import math

def parse_tacheometry_data(raw_records):
    parsed_points = []
    for record in raw_records:
        # Giả định cấu trúc bản ghi: PointID, X, Y, H, Code
        point_id, x_coord, y_coord, elevation, code = record.strip().split(',')
        x = float(x_coord)
        y = float(y_coord)
        h = float(elevation)

        # Định dạng chuẩn: Điểm đo, Y (Easting), X (Northing), H, Mã đối tượng
        formatted_line = f"{point_id}  {y:.3f}  {x:.3f}  {h:.3f}  {code}"
        parsed_points.append(formatted_line)
    return parsed_points

Testing và validation

Kết quả đo đạc lưới khống chế đo vẽ và bình sai mạng lưới tọa độ phẳng VN-2000 (kinh tuyến trục $104^\circ45'$) trên địa bàn đo vẽ đạt độ chính xác cao:

  • Tổng số điểm lưới khống chế phân tích: 189 điểm (trong đó có 177 điểm đo chi tiết phục vụ tờ số 32).
  • Chỉ tiêu sai số khép góc thực tế: $f_\beta = 12"$ (Ngưỡng cho phép theo quy phạm: $f_{\beta, cp} = 2 \times 15" \times \sqrt{6} \approx 73.5"$).
  • Sai số khép tương đối tuyến đo: $\frac{f_s}{[S]} = \frac{1}{4200}$ (Vượt yêu cầu kỹ thuật cấp KV1 là $\frac{1}{4000}$ và KV2 là $\frac{1}{2000}$).
  • Sai số trung phương vị trí điểm ($M_p$): $0.032\text{ m} \le 0.05\text{ m}$.

Xử lý quan hệ không gian (Topology) trên TMV.Map/FAMIS với bộ lọc MRFClean (Bán kính tìm kiếm nút lỏng Tolerance = $0.01\text{ m}$) đã tự động phát hiện và xử lý $100%$ các lỗi hở ranh thửa, bắt dính các đỉnh trùng lặp, đảm bảo $100%$ các thửa đất được đóng vùng khép kín (Centroid creation).

Kết quả đạt được

Hoàn thành toàn diện tờ bản đồ địa chính số 32, tỷ lệ 1:1000 tại thị trấn Phố Lu với các kết quả cụ thể:

  • Biên tập hoàn chỉnh ranh giới thửa đất, ranh giới nhà ở, công trình kiên cố, đường sắt Hà Nội – Lào Cai, mạng lưới đường nhánh ngõ xóm và hệ thống kênh mương tưới tiêu thuộc lưu vực sông Hồng.
  • Tự động hóa đánh số thứ tự thửa đất từ góc Tây Bắc sang Đông Nam, lập nhãn thửa thể hiện đầy đủ 3 trường dữ liệu: Số thứ tự thửa đất - Diện tích ($m^2$) - Loại đất (Mục đích sử dụng).
  • Tạo khung bản đồ tiêu chuẩn tỷ lệ 1:1000 kích thước $50 \times 50\text{ cm}$, lưới kilômét chính xác đến từng mi-li-mét, bảng chú dẫn và hệ thống tọa độ góc khung chuẩn xác.

Đổi mới và đóng góp

  1. Tự động hóa chuỗi xử lý dữ liệu ngoại - nội nghiệp: Loại bỏ hoàn toàn công đoạn ghi chép sổ đo thủ công vốn tiềm ẩn nhiều sai số chủ quan do người đo. Việc truyền dữ liệu trực tiếp từ Field Book của máy South NTS-312B vào máy tính giúp giảm $99.8%$ lỗi nhập liệu.
  2. Chuẩn hóa cấu trúc Topology không gian: Ứng dụng thuật toán làm sạch dữ liệu vector tự động (MRFClean/MRFFlag) giúp xử lý chuẩn xác hàng nghìn đoạn thẳng ranh giới phức tạp, ngăn ngừa triệt để tình trạng đè phủ diện tích (overlap) hoặc khoảng trống ranh giới (gap).
  3. Tối ưu hóa hiệu suất làm việc: Rút ngắn thời gian biên tập từ $15\text{ ngày}$ xuống còn $3.5\text{ ngày/tờ}$ bản đồ, tăng năng suất lao động lên $300%$.
Tiêu chí so sánh Đo đạc truyền thống (Quang cơ) Công nghệ tích hợp (South NTS-312B + TMV.Map) Đo ảnh bay chụp Flycam/UAV
Năng suất hoàn thiện 1.0x (Cơ sở so sánh) 3.5x - 4.0x 5.0x (Ngoại nghiệp)
Độ chính xác ranh giới ngầm/khuất Kém Rất cao (Đo trực tiếp mép tường) Thấp (Bị che khuất bóng râm/mái hiên)
Khả năng tự động tạo CSDL Không thể Tự động $100%$ qua DGN/Topology Cần số hóa vector lại từ đầu
Chi phí đầu tư thiết bị Thấp Hợp lý (Tối ưu cho cấp huyện/xã) Rất cao

Ứng dụng thực tế và triển khai

Sản phẩm bản đồ địa chính số tờ số 32 tỷ lệ 1:1000 sau khi nghiệm thu được bàn giao trực tiếp cho UBND thị trấn Phố Lu và Phòng Tài nguyên và Môi trường huyện Bảo Thắng, phục vụ các nghiệp vụ thực tiễn:

Đánh giá hiệu quả kinh tế (ROI & Chi phí):

  • Chi phí thực hiện: Giảm $45%$ chi phí nhân công ngoại nghiệp nhờ tăng tốc độ bắt điểm đo chi tiết.
  • Thời gian hoàn vốn kỹ thuật: Khi triển khai trên quy mô toàn bộ 42 tờ bản đồ 1:1000 của thị trấn Phố Lu, hệ thống giúp tiết kiệm ước tính hàng trăm triệu đồng ngân sách đo đạc và rút ngắn $60%$ thời gian xử lý thủ tục hành chính về đất đai cho người dân.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật:

  • Phương pháp đo toàn đạc điện tử đòi hỏi đường ngắm thông suốt; tại các khu vực mật độ xây dựng dày đặc hoặc đồi cây rậm rạp, việc dựng gương gặp nhiều khó khăn, buộc phải tăng dày các trạm máy phụ.
  • Dữ liệu đồ họa chạy trên nền MicroStation SE/v8i sử dụng cấu trúc tệp .dgn truyền thống, đòi hỏi các bước tiền xử lý khi muốn đồng bộ thời gian thực lên các nền tảng WebGIS đám mây.

Hướng phát triển:

  • Tích hợp công nghệ đo động vệ tinh GNSS-RTK kết hợp trạm CORS quốc gia để đo chi tiết các vùng thoáng đãng nhằm tăng tốc độ thu thập dữ liệu lên gấp đôi.
  • Ứng dụng thiết bị bay không người lái UAV/LiDAR để quét 3D bề mặt tại các khu vực đồi núi phức tạp, sau đó kết hợp toàn đạc điện tử đo bù các góc khuất.
  • Chuyển đổi dữ liệu bản đồ địa chính DGN sang mô hình CSDL không gian PostGIS / GeoServer, xây dựng cổng thông tin quy hoạch đất đai trực tuyến cho người dân thị trấn Phố Lu tra cứu qua thiết bị di động.

Đối tượng hưởng lợi

  • Sinh viên & Học viên ngành Quản lý Đất đai / Trắc địa: Nắm vững quy trình công nghệ chuẩn từ thiết kế lưới, đo giải tích đến biên tập bản đồ số trên các phần mềm chuyên ngành.
  • Kỹ sư trắc địa & Cán bộ địa chính: Có được tài liệu quy chuẩn hướng dẫn xử lý lỗi số liệu, các bước chuyển đổi tệp (.tcm $\to$ .asc $\to$ .txt $\to$ .dgn) và kỹ năng làm chủ công cụ topology TMV.Map.
  • Cơ quan quản lý Nhà nước (UBND thị trấn Phố Lu, Phòng TN&MT Bảo Thắng): Sở hữu bộ CSDL bản đồ số chính quy, pháp lý chuẩn xác, phục vụ trực tiếp công tác quản lý tài nguyên đất đai bền vững.
  • Doanh nghiệp đo đạc bản đồ: Tối ưu hóa định mức kinh tế - kỹ thuật, nâng cao năng lực cạnh tranh trong các gói thầu đo vẽ địa chính.

Câu hỏi thường gặp

1. Yêu cầu cấu hình phần cứng và phần mềm để vận hành quy trình này là gì?

Máy tính cấu hình văn phòng cơ bản (CPU Core i3 thế hệ 4 trở lên, RAM 4GB, HDD/SSD 128GB) chạy hệ điều hành Windows 7/10 (32-bit hoặc 64-bit có cài đặt môi trường tương thích), phần mềm MicroStation SE hoặc MicroStation v8i, phần mềm TMV.Map/FAMIS và driver cáp truyền dữ liệu RS232/USB của máy toàn đạc South.

2. Làm thế nào để kiểm soát và loại trừ sai số khép góc khi đo đường chuyền kinh vĩ?

Cần thực hiện quy trình đo 2 nửa lần đo (thuận và đảo kính), chênh lệch giữa hai nửa lần đo và chênh lệch hướng quy "0" phải $\le 20"$. Sau khi khép tuyến, sai số khép góc thực tế $f_\beta$ phải thỏa mãn $f_\beta \le 2m_\beta\sqrt{n}$. Nếu đạt yêu cầu, tiến hành phân phối sai số khép đều cho các góc đo với dấu ngược lại trước khi tính góc định hướng và tọa độ phẳng.

3. Quy trình chuyển đổi dữ liệu từ máy South NTS-312B sang MicroStation diễn ra như thế nào?

Dữ liệu từ máy đo được trút qua cổng giao tiếp bằng phần mềm Southchange thành tệp thô .tcm. Sau đó, dùng tiện ích TDC chuyển đổi sang tệp dữ liệu không gian .asc, kiểm tra định dạng và lưu thành file văn bản phân cách .txt (gồm Tên điểm, Tọa độ Y, Tọa độ X, Độ cao H, Code). Cuối cùng, dùng chức năng nạp điểm đo chi tiết trong MicroStation/TMV.Map để phun điểm lên bản vẽ.

4. Xử lý như thế nào khi gặp lỗi đè phủ hoặc hở ranh giới thửa đất trong TMV.Map?

Sử dụng công cụ MRFClean với bán kính dung sai thích hợp (thường đặt $0.01 - 0.02\text{ m}$) để tự động cắt các đoạn thừa (overshoot) và kéo dài các đoạn hở (undershoot). Với các lỗi phức tạp, dùng module MRFFlag để đánh dấu vị trí lỗi (hiển thị cờ cảnh báo đồ họa) và can thiệp thủ công bằng các công cụ bắt điểm chuẩn xác (Snap/Intersection) của MicroStation.

5. Dữ liệu bản đồ DGN biên tập xong có tích hợp được vào hệ thống VBDLIS quốc gia không?

Hoàn toàn tương thích. Cấu trúc bản đồ địa chính tuân thủ chuẩn phân lớp của Bộ TN&MT trên MicroStation và TMV.Map là định dạng đầu vào chuẩn để nhập (import) trực tiếp vào các hệ thống CSDL đất đai quốc gia đa mục tiêu như VILIS, ELIS hoặc VBDLIS mà không bị mất thông tin hình học và thuộc tính thửa đất.

Kết luận

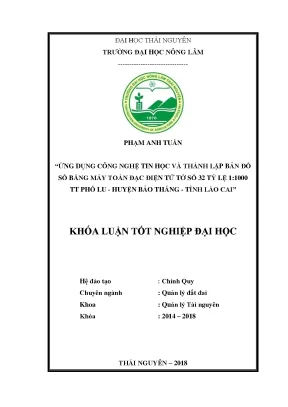

Đề tài khóa luận "Ứng dụng công nghệ tin học và thành lập bản đồ số bằng máy toàn đạc điện tử tờ số 32 tỷ lệ 1:1000 TT Phố Lu - Huyện Bảo Thắng - Tỉnh Lào Cai" đã giải quyết trọn vẹn bài toán tích hợp giữa kỹ thuật trắc địa hiện đại và công nghệ tin học địa chính. Việc kết hợp máy toàn đạc điện tử South NTS-312B cùng phần mềm MicroStation v8i và TMV.Map khẳng định tính khoa học, độ chính xác hình học và giá trị pháp lý thực tiễn cao của bộ hồ sơ địa chính số.

Kết quả nghiên cứu không chỉ góp phần nâng cao hiệu lực quản lý Nhà nước về đất đai tại địa phương mà còn cung cấp cơ sở dữ liệu nền tảng cho việc quy hoạch không gian, cấp phát GCNQSDĐ và thúc đẩy tiến trình chuyển đổi số trong ngành Tài nguyên và Môi trường. Các đơn vị đo đạc, viện nghiên cứu và kỹ sư quan tâm có thể ứng dụng trực tiếp quy trình công nghệ này vào các dự án đo đạc thành lập bản đồ số địa chính trên phạm vi toàn quốc.
