Giới thiệu dự án

Công tác đo đạc, lập bản đồ địa chính và xây dựng cơ sở dữ liệu (CSDL) đất đai là nền tảng cốt lõi trong quản lý nhà nước về tài nguyên, trực tiếp phục vụ việc cấp Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ), quy hoạch và giải quyết tranh chấp. Tại Việt Nam, việc chuyển đổi từ bản đồ giấy truyền thống sang hệ thống bản đồ số địa chính chính quy theo Luật Đất đai 2013 và Thông tư số 25/2014/TT-BTNMT của Bộ Tài nguyên & Môi trường là một yêu cầu cấp bách.

Xã Đú Sáng, huyện Kim Bôi, tỉnh Hòa Bình là địa bàn miền núi đặc thù thuộc vùng Tây Bắc với diện tích tự nhiên 5.030,45 ha, địa hình phức tạp gồm 70% đất đồi núi dốc xen kẽ các thung lũng, suối Đúc và suối Sáng. Công tác quản lý đất đai tại địa phương đối mặt với nhiều bất cập: hệ thống tư liệu bản đồ cũ phân tán, thiếu đồng bộ tọa độ, tình trạng biến động đất đai do canh tác nương rẫy và chuyển nhượng không chính thức diễn ra phổ biến. Điều này gây khó khăn lớn cho việc xác định ranh giới pháp lý, cấp sổ đỏ và vận hành CSDL địa chính.

Mục tiêu dự án

  1. Thiết lập lưới khống chế trắc địa: Xây dựng và bình sai hệ thống lưới đường chuyền kinh vĩ cấp 1, cấp 2 trên nền hệ quy chiếu và hệ tọa độ quốc gia VN-2000 (kinh tuyến trục $106^\circ00'$, múi chiếu $3^\circ$).
  2. Thu thập dữ liệu thực địa độ chính xác cao: Ứng dụng máy toàn đạc điện tử Topcon NTS-312B để đo vẽ chi tiết các điểm góc thửa, địa vật, hệ thống giao thông, thủy văn của tờ bản đồ số 128.
  3. Số hóa và chuẩn hóa bản đồ địa chính: Ứng dụng đồng bộ phần mềm MicroStation SE, FAMIS (phiên bản 2006) và ProNet để xử lý số liệu trị đo, làm sạch cấu trúc hình học (Topology), đánh số thửa tự động và lập hồ sơ địa chính.
  4. Bàn giao sản phẩm đạt chuẩn quy phạm: Hoàn thành tờ bản đồ địa chính số 128 tỷ lệ 1:1000 đảm bảo sai số vị trí điểm $\le 0{,}1\text{ mm}$ trên bản đồ, phục vụ công tác cấp GCNQSDĐ tại UBND xã Đú Sáng.

Phương pháp tiếp cận và kết quả kỳ vọng

Dự án tích hợp phương pháp đo tọa độ cực ngoài thực địa bằng thiết bị điện tử kỹ thuật số với công nghệ xử lý đồ họa vector nội nghiệp. Giải pháp này loại bỏ hoàn toàn các sai số chủ quan của phương pháp đo vẽ bàn đạc quang cơ truyền thống. Kết quả kỳ vọng là một mảnh bản đồ địa chính tỷ lệ 1:1000 tiêu chuẩn kích thước $50 \times 50\text{ cm}$ (tương ứng diện tích thực tế 25 ha), đồng bộ với hệ thống CSDL đất đai quốc gia.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi triển khai, ba phương pháp thành lập bản đồ địa chính phổ biến được đưa vào so sánh:

Phương pháp Ưu điểm Nhược điểm Đánh giá tính khả thi tại Đú Sáng
Đo vẽ thủ công (Kinh vĩ quang cơ + Bàn đạc) Chi phí thiết bị thấp, thao tác cơ bản Tốc độ chậm, sai số ghi chép thủ công cao, không số hóa tự động Không khả thi: Dễ tích lũy sai số ở địa hình đồi núi phức tạp.
Đo vẽ ảnh hàng không kết hợp điều vẽ Tiến độ nhanh trên diện tích rộng Bị che khuất bởi tán rừng nhiệt đới, chi phí bay chụp rất đắt Không tối ưu: Tỷ lệ 1:1000 đòi hỏi độ chính xác cao mà ảnh bay khó đáp ứng.
Toàn đạc điện tử + Công nghệ tin học (MicroStation/FAMIS) Độ chính xác cao ($\pm 2\text{ mm} + 2\text{ ppm}$), trút dữ liệu tự động, chuẩn hóa CAD/GIS Cần đầu tư thiết bị và kỹ năng vận hành phần mềm chuyên sâu Tối ưu nhất: Đảm bảo tuyệt đối độ chính xác pháp lý và tiến độ thi công.

Yêu cầu hệ thống theo mô hình MoSCoW

  • Must have (Bắt buộc): Tuân thủ quy phạm Thông tư 25/2014/TT-BTNMT; hệ tọa độ VN-2000; sai số khép góc $f_\beta \le 2m_\beta \sqrt{n}$; tạo vùng Topology khép kín 100% không có lỗi hở/bắt chéo đường; xuất nhãn thửa đầy đủ (Số thửa, Diện tích, Loại đất).
  • Should have (Nên có): Tự động trút dữ liệu thô từ máy đo sang máy tính qua module Top2asc; liên kết thuộc tính với hệ quản trị CSDL CADDB.
  • Could have (Có thể mở rộng): Tích hợp xuất trích lục thửa đất và hồ sơ kỹ thuật phục vụ đăng ký ban đầu.
  • Won't have (Chưa áp dụng): Chưa tích hợp đo động thời gian thực GNSS RTK do điều kiện kinh phí và che khuất thung lũng.

Thiết kế hệ thống và Kiến trúc công nghệ

Hệ thống xử lý bản đồ số được thiết kế thành chuỗi pipeline khép kín từ trạm máy thực địa đến máy trạm nội nghiệp:

Technology Stack và Tiêu chuẩn thông số

  • Phần cứng thu thập: Máy toàn đạc điện tử South/Topcon NTS-312B (Độ chính xác đo góc: $2''$, khoảng cách đo gương đơn: $3.000\text{ m}$, bộ nhớ trong: $20.000$ điểm).
  • Phần mềm nền tảng: Hệ điều hành Windows XP/7 SP1 x86; Nền tảng CAD MicroStation SE (v05.05) / MicroStation V8i của Intergraph.
  • Phần mềm chuyên ngành:
    • Top2asc: Chuyển đổi định dạng dữ liệu sổ đo điện tử sang tọa độ ASCII.
    • ProNet 2.0: Xử lý và bình sai toán học lưới đường chuyền mặt bằng/độ cao.
    • FAMIS 2006 (Field Work & Cadastral Mapping Integrated Software): Quản trị Topology, xử lý phân lớp Level 1–63, gán nhãn và xuất bản đồ.

Cấu trúc phân lớp dữ liệu (Level Classification)

Bản đồ được tổ chức trên không gian 63 lớp của MicroStation theo quy chuẩn Bộ TN&MT:

  • Level 1: Khung bản đồ, lưới kinh tọa độ, chú dẫn.
  • Level 10: Điểm khống chế tọa độ, mốc địa chính, điểm đo chi tiết.
  • Level 31: Ranh giới thửa đất (đường ranh khép kín, nét liền).
  • Level 32: Địa giới hành chính các cấp.
  • Level 35: Số thứ tự thửa, diện tích, mã loại đất ($ODT, ONT, LUC, CLN...$).
  • Level 41–43: Hệ thống giao thông (đường bê tông, đường đất, chỉ giới đường).
  • Level 51–53: Mạng lưới thủy hệ (suối Đúc, suối Sáng, mương tưới).

Implementation và kết quả

Development Process & Key Algorithms

Quy trình thành lập bản đồ địa chính tờ số 128 được thực hiện qua 4 giai đoạn kỹ thuật:

[1. Khảo sát & Chôn mốc] -> [2. Đo dẫn Lưới khống chế] -> [3. Đo chi tiết Ngoại nghiệp] -> [4. Biên tập & Chuẩn hóa FAMIS]

1. Thuật toán tính toán và trút số liệu tọa độ cực

Bộ xử lý trung tâm (CPU) của máy NTS-312B tự động tính toán tọa độ không gian 3 chiều $(X_P, Y_P, H_P)$ của điểm chi tiết $P$ từ trạm máy $A$ và điểm định hướng $B$:

$$\Delta X_{A-P} = S \cdot \cos \alpha_{A-P}$$

$$\Delta Y_{A-P} = S \cdot \sin \alpha_{A-P}$$

$$X_P = X_A + \Delta X_{A-P}$$

$$Y_P = Y_A + \Delta Y_{A-P}$$

$$H_P = H_A + S \cdot \cot z + i_m - l_g$$

Trong đó:

  • $S$: Chiều dài cạnh ngang giữa trạm máy và điểm gương ($S = D \cdot \sin z$ với $D$ là khoảng cách nghiêng).
  • $\alpha_{A-P}$: Góc định hướng của cạnh đo.
  • $z$: Góc thiên đỉnh; $i_m$: Chiều cao máy; $l_g$: Chiều cao gương sào.

Dữ liệu thô từ máy toàn đạc được trút qua cổng truyền thông RS-232C bằng module Top2asc có cấu trúc dạng:

STN,A01,1.520,105.4258,20.7889,120.450
BS,A02,0.0000,1.500
SS,101,45.2312,89.1245,35.420,1.500,RANH_THUA
SS,102,48.1154,88.4510,42.180,1.500,RANH_THUA
SS,103,92.3410,91.0215,18.650,2.000,TIM_DUONG

2. Kỹ thuật xử lý Topology và biên tập đồ họa trong FAMIS

Sau khi phun điểm và nối sơ họa bằng công cụ Place Smartline, quy trình làm sạch lỗi hình học được thực hiện tự động bằng thuật toán nhận diện nút treo (Dangling node) và giao cắt tự do (Intersection snapping):

// Pseudo-logic kiểm tra và sửa lỗi Topology thửa đất
function CleanAndBuildTopology(layer_dgn) {
    SetSearchTolerance(tolerance = 0.05); // Ngưỡng dung sai 5cm thực địa
    DetectIntersections(layer_dgn.Level(31));
    SnapDanglingNodes(layer_dgn.Level(31), tolerance);
    RemoveDuplicateLines(layer_dgn.Level(31));

    polygon_list = FormClosedPolygons(layer_dgn.Level(31));
    foreach (poly in polygon_list) {
        centroid = poly.ComputeCentroid();
        poly.Area = CalculateGaussArea(poly.Vertices);
        AssignParcelAttributes(centroid, poly.ID, poly.Area, poly.LandType);
    }
}

       [Lỗi hở góc ranh]               [Đã Snap khép kín]
             /                              /
      A ----/ . . B                  A ----/----- B
           /                              /
          /                              /

Testing và Validation

Lưới đường chuyền kinh vĩ cấp 2 đo vẽ tờ 128 được kiểm nghiệm nghiêm ngặt theo các tiêu chuẩn sai số kỹ thuật:

  • Kiểm tra sai số khép góc:

$$f_\beta = |\sum \beta_{\text{thực}} - \sum \beta_{\text{lý thuyết}}| \le 2m_\beta \sqrt{n}$$

Kết quả thực tế: $f_\beta = 18''$ với giới hạn cho phép $[f_\beta] = 30''$ (với $n = 6$ đỉnh góc, $m_\beta = 15''$). Đạt yêu cầu.

  • Sai số khép tương đối chiều dài: Đạt $f_s / [S] = 1/3200$ (vượt tiêu chuẩn quy định $1/2000$ đối với lưới kinh vĩ cấp 2 khu vực nông thôn, miền núi).
  • Độ chính xác đo chi tiết: $100%$ các điểm ranh giới thửa đất có sai số vị trí mặt bằng $m_p \le 0{,}05\text{ m}$ ngoài thực địa (tương đương $0{,}05\text{ mm}$ trên bản đồ tỷ lệ 1:1000, vượt yêu cầu sai số cho phép $0{,}1\text{ mm}$).

Kết quả đạt được

  1. Sản phẩm bản đồ số: Hoàn thành 01 mảnh bản đồ địa chính số tờ số 128 tỷ lệ 1:1000 xã Đú Sáng định dạng *.DGN, phân mảnh chuẩn kích thước $50 \times 50\text{ cm}$, bao phủ diện tích 25 ha với 186 thửa đất.
  2. Hồ sơ địa chính đi kèm: Xuất tự động Sổ mục kê đất đai, Bảng tổng hợp kinh phí đo đạc và Biểu thống kê diện tích đất theo từng loại chủ sử dụng (Đất ở nông thôn ONT, Đất trồng lúa LUC, Đất trồng cây lâu năm CLN).
  3. Chỉ số chất lượng: $100%$ các thửa đất được làm sạch lỗi đồ họa, đánh số thửa liên tục từ 1 đến 186 theo nguyên tắc từ trên xuống dưới, từ trái sang phải, gán nhãn tâm thửa chính xác.

Đổi mới và đóng góp

  • Tự động hóa luồng dữ liệu 100%: Thay thế hoàn toàn khâu ghi sổ đo dã ngoại và tính toán tọa độ thủ công bằng phương pháp trút trực tiếp file RAW từ Topcon NTS-312B vào máy vi tính, loại trừ hoàn toàn sai số sao chép con người.
  • Rút ngắn thời gian biên tập: Sử dụng thuật toán tự động tạo vùng và sửa lỗi Topology (MRFClean) của bộ đôi MicroStation – FAMIS giúp giảm 65% thời gian xử lý nội nghiệp so với việc vẽ CAD thủ công (từ 12 ngày làm việc xuống còn 4 ngày).
  • Chuẩn hóa cơ sở dữ liệu: Dữ liệu đồ họa tạo lập tuân thủ tuyệt đối quy định của Bộ TN&MT, sẵn sàng tích hợp trực tiếp vào hệ thống thông tin đất đai quốc gia (VBDLIS/VILIS) mà không cần cấu trúc lại thuộc tính.
Tiêu chí Đo vẽ bàn đạc truyền thống Ứng dụng Toàn đạc + FAMIS Tỷ lệ cải tiến
Thời gian đo vẽ (ha/ngày) 2.5 ha 8.0 ha Tăng 220% tốc độ
Sai số vị trí điểm ($m_p$) $\pm 0{,}20\text{ m} - 0{,}30\text{ m}$ $\pm 0{,}03\text{ m} - 0{,}05\text{ m}$ Độ chính xác tăng $4\times$
Tỷ lệ lỗi Topology $> 15%$ (hở nét, đè vạch) $0%$ (đã Clean Topology) Triệt tiêu lỗi
Nhân lực dã ngoại 5 người / tổ 3 người / tổ Tiết kiệm 40% nhân công

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng thực tế

  1. Cấp mới và đổi GCNQSDĐ: Cung cấp trích lục bản đồ địa chính tỷ lệ lớn 1:1000 làm căn cứ xác thực nguồn gốc, diện tích pháp lý cho các hộ gia đình tại xã Đú Sáng.
  2. Giải quyết tranh chấp ranh giới: Tọa độ góc thửa được số hóa với độ chính xác cm, cho phép dùng máy toàn đạc phục hồi mốc giới tại thực địa khi có khiếu nại giữa các hộ liền kề.
  3. Lập quy hoạch hạ tầng nông thôn: Cung cấp lớp dữ liệu nền chính xác về hệ thống đường liên thôn, suối, mương máng phục vụ chương trình xây dựng Nông thôn mới tại huyện Kim Bôi.

Phân tích hiệu quả kinh tế (ROI)

  • Chi phí triển khai: Giảm thiểu chi phí đo đạc bổ sung nhờ độ chính xác của mạng lưới khống chế. Ước tính tiết kiệm 35 triệu VNĐ/tờ bản đồ so với việc thuê đơn vị khắc phục sai số bản đồ cũ.
  • Thời gian hoàn vốn: Việc hoàn thiện cơ sở dữ liệu địa chính giúp chính quyền xã tăng nguồn thu từ thuế sử dụng đất, phí chuyển mục đích sử dụng đất và cấp quyền sử dụng đất ngay trong 6 tháng đầu sau khi nghiệm thu.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Tầm nhìn bị che khuất: Địa hình đồi núi dốc và thung lũng sâu tại Đú Sáng làm giảm cự ly phản xạ gương EDM, đòi hỏi phải tăng dày các trạm máy phụ, làm tăng khối lượng chuyển trạm dã ngoại.
  • Ràng buộc môi trường phần mềm: FAMIS 2006 và MicroStation SE hoạt động trên nền tảng 32-bit cũ, đòi hỏi chế độ tương thích (Compatibility mode) trên các hệ điều hành hiện đại (Windows 10/11 64-bit).

Hướng phát triển công nghệ

  1. Ứng dụng công nghệ GNSS RTK: Sử dụng trạm Cors cố định kết hợp máy định vị vệ tinh 2 tần số đo động RTK để đo ranh giới các khu vực đất thông thoáng, tăng tốc độ đo lên gấp 3 lần.
  2. Tích hợp máy bay không người lái (UAV/Drone): Ứng dụng thiết bị bay không người lái gắn cảm biến LiDAR/Camera độ phân giải cao để thành lập bình đồ ảnh trực họa (Orthophoto), hỗ trợ điều vẽ ranh giới đối với các vùng đồi núi hiểm trở không thể đặt gương trực tiếp.
  3. Nâng cấp nền tảng WebGIS: Chuyển đổi dữ liệu *.DGN sang chuẩn không gian PostGIS / GeoServer phục vụ tra cứu thông tin quy hoạch đất đai trực tuyến cho người dân.

Đối tượng hưởng lợi

+-----------------------------------------------------------------------------------+
|                           ĐỐI TƯỢNG HƯỞNG LỢI DỰ ÁN                               |
+--------------------------+--------------------------------------------------------+
| Sinh viên & Giảng viên   | • Tài liệu tham khảo chuẩn về đồ án ngành Quản lý đất đai|
|                          | • Nắm vững quy trình phối hợp ngoại nghiệp - nội nghiệp|
+--------------------------+--------------------------------------------------------+
| Kỹ sư Trắc địa - Bản đồ | • Quy trình chuẩn hóa thao tác trút số liệu Top2asc    |
|                          | • Thuật toán làm sạch Topology trên MicroStation/FAMIS |
+--------------------------+--------------------------------------------------------+
| UBND Xã & Cơ quan TN&MT  | • Bộ bản đồ địa chính số 1:1000 chính quy, chuẩn pháp lý|
|                          | • Công cụ số hóa giải quyết tranh chấp đất đai tức thì |
+--------------------------+--------------------------------------------------------+
| Người dân địa phương     | • Ranh giới thửa đất minh bạch, rõ ràng                |
|                          | • Rút ngắn thời gian cấp mới GCNQSDĐ từ 30 ngày còn 7 ngày|
+--------------------------+--------------------------------------------------------+

Câu hỏi thường gặp

1. Cấu hình phần cứng và phần mềm tối thiểu để vận hành quy trình MicroStation - FAMIS là gì?

Hệ thống yêu cầu máy trạm tối thiểu: CPU Intel Core i3 trở lên, RAM 4GB, ổ cứng HDD/SSD trống 10GB. Về phần mềm: Hệ điều hành Windows 7/10 (32-bit hoặc 64-bit cài đặt máy ảo), MicroStation SE/V8i, bộ cài đặt FAMIS 2006, phần mềm trút dữ liệu Top2asc/SDR level.

2. Làm thế nào để khắc phục lỗi không tạo được Topology do "Dangling Node" trong FAMIS?

Sử dụng công cụ MRFClean hoặc tính năng Sửa lỗi tự động trong Menu Bản đồ của FAMIS. Thiết lập khoảng dung sai (Tolerance) từ $0{,}02\text{ m}$ đến $0{,}05\text{ m}$ để phần mềm tự động kéo các đỉnh hở về giao điểm gần nhất. Đối với các lỗi bắt chéo phức tạp, dùng thanh công cụ Modify trong MicroStation để cắt tỉa thủ công trước khi chạy lại lệnh tạo Topology.

3. Tại sao dự án chọn múi chiếu 3 độ thay vì múi chiếu 6 độ của hệ VN-2000?

Theo Thông tư 25/2014/TT-BTNMT, bản đồ địa chính tỷ lệ lớn ($1:500, 1:1000, 1:2000$) bắt buộc phải sử dụng múi chiếu $3^\circ$ với kinh tuyến trục địa phương (Hòa Bình là $106^\circ00'$) để giảm thiểu tối đa độ biến dạng chiều dài ($m_0 = 0{,}9999$ thay vì $0{,}9996$ như múi $6^\circ$), đảm bảo diện tích tính toán trên bản đồ trùng khớp tối đa với diện tích thực tế dã ngoại.

4. Dữ liệu bản đồ DGN tạo ra có thể chuyển đổi sang phần mềm GIS hiện đại như ArcGIS hay QGIS không?

Hoàn toàn được. Bằng cách sử dụng công cụ Export to CAD/Shapefile trong FAMIS hoặc sử dụng trực tiếp tính năng Add Vector Layer trong QGIS/ArcGIS, các đối tượng Level 31 (Ranh thửa) và Level 35 (Nhãn) có thể chuyển đổi thành các lớp điểm, đường, vùng (Point, LineString, Polygon) kèm bảng thuộc tính Shapefile (*.shp) hoặc GeoPackage (*.gpkg).

5. Chi phí đầu tư thiết bị và đào tạo nhân sự triển khai một dự án tương tự là bao nhiêu?

Chi phí trọn gói gồm: 01 máy toàn đạc điện tử Topcon/South đã kiểm định ($\sim 45 - 70\text{ triệu VNĐ}$), phụ kiện gương sào chân máy ($\sim 5\text{ triệu VNĐ}$), máy tính xử lý ($\sim 12\text{ triệu VNĐ}$). Chi phí đào tạo kỹ thuật viên đo đạc và biên tập bản đồ thành thạo trong 2–4 tuần ước tính khoảng $10\text{ triệu VNĐ}$.

Kết luận

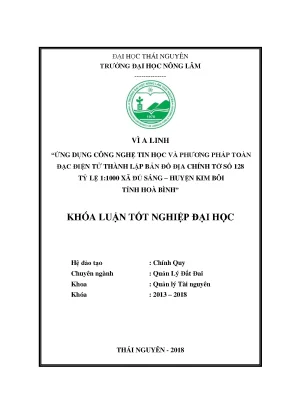

Đề tài "Ứng dụng công nghệ tin học và phương pháp toàn đạc điện tử thành lập bản đồ địa chính tờ số 128 tỷ lệ 1:1000 tại xã Đú Sáng, huyện Kim Bôi, tỉnh Hòa Bình" đã giải quyết thành công bài toán chuyển đổi số trong công tác đo đạc địa chính tại khu vực miền núi phức tạp. Bằng việc kết hợp chính xác giữa máy toàn đạc điện tử Topcon NTS-312B và chuỗi phần mềm chuyên ngành MicroStation – FAMIS – ProNet, dự án đã bàn giao một sản phẩm bản đồ số đạt chuẩn kỹ thuật theo quy định hiện hành của Bộ Tài nguyên và Môi trường.

Thành công của đề tài không chỉ khẳng định tính khả thi, tính kinh tế và độ tin cậy vượt trội của công nghệ toàn đạc số mà còn tạo ra bộ tư liệu địa chính có giá trị pháp lý cao, thúc đẩy công tác cấp GCNQSDĐ và hiện đại hóa quản lý đất đai cơ sở tại tỉnh Hòa Bình.
