Giới thiệu dự án

Công tác đo đạc, thành lập bản đồ địa chính và xây dựng cơ sở dữ liệu (CSDL) đất đai là nền tảng cốt lõi trong quản lý nhà nước về tài nguyên, đặc biệt tại các đô thị có tốc độ phát triển nhanh. Theo thống kê của Bộ Tài nguyên và Môi trường (BTNMT), tính đến giai đoạn 2016–2018, tổng diện tích đo vẽ bản đồ địa chính trên cả nước đạt trên 70%, tuy nhiên công tác chuẩn hóa cơ sở dữ liệu số và cấp Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ) tại các khu vực đô thị hóa vẫn còn nhiều bất cập, độ phủ hồ sơ số đồng bộ mới chỉ đạt khoảng 44.5% ở nhiều địa phương.

Tại phường Xuân Phương, quận Nam Từ Liêm, thành phố Hà Nội – khu vực có tốc độ đô thị hóa nhanh với sự xuất hiện của các đại dự án như Khu đô thị Xuân Phương Viglacera, Khu đô thị Foresa Villa và hệ thống hạ tầng giao thông mở rộng (Quốc lộ 32, Tỉnh lộ 70A) – hiện trạng quản lý đất đai xuất hiện nhiều thách thức. Việc chuyển dịch cơ cấu sử dụng đất từ nông nghiệp (chiếm 36.96% diện tích tự nhiên năm 2017) sang đất phi nông nghiệp và đất ở đô thị diễn ra phức tạp, ranh giới thửa đất thay đổi liên tục, trong khi hồ sơ địa chính cũ dạng giấy không còn phản ánh đúng thực tế, dẫn đến nguy cơ phát sinh tranh chấp và kéo dài thời gian cấp GCNQSDĐ.

+-----------------------------------------------------------------------------------+
|                           BỐI CẢNH QUẢN LÝ ĐỊA CHÍNH                             |
|  - Đô thị hóa nhanh (KĐT Viglacera, Foresa Villa, mở rộng TL70A, QL32)            |
|  - Biến động đất đai liên tục: Đất nông nghiệp -> Đất đô thị                      |
|  - Hồ sơ giấy cũ thiếu chính xác -> Nguy cơ chồng lấn ranh giới, tranh chấp       |
+-----------------------------------------------------------------------------------+
                                        |
                                        v
+-----------------------------------------------------------------------------------+
|                        MỤC TIÊU DỰ ÁN (TỜ SỐ 18 - 1:500)                          |
|  [1] Lập bản đồ số tỷ lệ 1:500, chuẩn VN-2000 kinh tuyến trục 105°00' múi 3°      |
|  [2] Số hóa 100% ranh giới thửa, chuẩn topology, sai số mặt phẳng Mp <= 0.07m    |
|  [3] Tự động hóa luồng biên tập: Topcon ES-105 -> FAMIS -> MicroStation SE        |
|  [4] Tích hợp cơ sở dữ liệu không gian và thuộc tính phục vụ cấp GCNQSDĐ          |
+-----------------------------------------------------------------------------------+

Dự án xác định 4 mục tiêu kỹ thuật cụ thể:

  1. Thiết lập lưới khống chế đo vẽ và đo vẽ chi tiết: Thu thập số liệu tọa độ các mốc hạng cao, xây dựng lưới đường chuyền kinh vĩ và đo vẽ chi tiết toàn bộ các góc thửa, địa vật trên tờ bản đồ số 18 tỷ lệ 1:500 tại phường Xuân Phương.
  2. Xây dựng bản đồ địa chính số chuẩn xác: Ứng dụng tích hợp máy toàn đạc điện tử Topcon ES-105 và hệ thống phần mềm chuyên ngành MicroStation SE, FAMIS nhằm số hóa, xử lý dữ liệu ngoại nghiệp và tạo lập mô hình vector topology hoàn chỉnh.
  3. Chuẩn hóa cơ sở dữ liệu không gian và thuộc tính: Phân loại mục đích sử dụng đất, gán nhãn thửa, tạo tâm thửa và liên kết dữ liệu với hệ quản trị CSDL địa chính CADDB theo quy chuẩn của Thông tư 25/2014/TT-BTNMT.
  4. Bảo đảm độ chính xác kỹ thuật: Triệt tiêu hoàn toàn sai số thô, khống chế sai số trung phương vị trí mặt phẳng điểm ranh giới $M_p \le 7\text{ cm}$ và sai số tương hỗ cạnh $M_d \le 4\text{ cm}$ đối với các cạnh dưới 5 m.

Phương pháp tiếp cận: Kết hợp công nghệ trắc địa hiện đại (Electronic Total Station) với công nghệ CAD/GIS xử lý đồ họa vector, chuyển đổi trực tiếp dữ liệu từ sổ tay điện tử (Electronic Field Book) sang môi trường số, loại bỏ thao tác ghi chép thủ công.

Phạm vi và giới hạn: Dự án giới hạn trong phạm vi đo vẽ, xử lý số liệu và biên tập tờ bản đồ địa chính số 18 tỷ lệ 1:500 (kích thước khung tiêu chuẩn $50\times 50\text{ cm}$, tương ứng diện tích thực địa 6.25 ha) thuộc địa bàn phường Xuân Phương, quận Nam Từ Liêm, TP. Hà Nội trong thời gian từ tháng 01/2018 đến tháng 04/2018.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi triển khai, các phương pháp thành lập bản đồ địa chính tại Việt Nam được đánh giá dựa trên tiêu chí độ chính xác, chi phí và tính khả thi đối với khu vực đô thị mật độ cao:

Phương pháp Ưu điểm Nhược điểm Đánh giá độ phù hợp tại Xuân Phương
Đo vẽ truyền thống (Kinh vĩ quang cơ + Thước dây) Chi phí đầu tư thiết bị thấp; thao tác cơ học đơn giản. Tốc độ chậm; sai số tích lũy lớn; tốn nhân lực ghi sổ; dễ nhầm lẫn số liệu. Không khả thi do mật độ ngõ ngách và công trình xây dựng phức tạp.
Ảnh hàng không / Viễn thám (UAV / Photogrammetry) Tốc độ phủ diện rộng rất nhanh; tạo mô hình ảnh trực quan (Orthophoto). Bị che khuất bởi tán cây, mái che, nhà cao tầng; sai số ranh giới thửa vượt quá ngưỡng 7 cm ở tỷ lệ 1:500. Không phù hợp cho đo vẽ ranh giới thửa chi tiết tỷ lệ lớn 1:500 tại vùng ven đô.
Máy toàn đạc điện tử + Hệ phần mềm FAMIS/MicroStation Độ chính xác cao ($M_p < 7\text{ cm}$); lưu trữ số tự động; xử lý topology nhanh; xuất dữ liệu trực tiếp sang CAD/GIS. Đòi hỏi cán bộ đo đạc thành thạo phần mềm chuyên dụng; chi phí thiết bị ban đầu cao. Tối ưu nhất (Lựa chọn), đáp ứng đầy đủ tiêu chuẩn kỹ thuật Thông tư 25/2014/TT-BTNMT.

Yêu cầu kỹ thuật được phân loại theo mô hình MoSCoW:

  • Must have: Tuân thủ hệ quy chiếu quốc gia VN-2000 (kinh tuyến trục $105^\circ 00'$, múi chiếu $3^\circ$, $k=0.9999$); xử lý sạch lỗi đồ họa (Dangles, Undershoots, Overshoots) qua module MRFClean/MRFFlag; đóng vùng topology $100%$ thửa đất.
  • Should have: Tự động hóa quy trình tính toán số gia tọa độ $\Delta X, \Delta Y$, tự động phát sinh nhãn thửa và bảng kê diện tích.
  • Could have: Liên kết hai chiều giữa đồ họa MicroStation (.dgn) và cơ sở dữ liệu thuộc tính CADDB.
  • Won't have (giai đoạn này): Đo vẽ 3D đa tầng công trình ngầm hoặc quét laser 3D LiDAR mặt đất.

Thiết kế hệ thống

Kiến trúc luồng xử lý dữ liệu địa chính số được thiết kế khép kín từ khâu đo đạc ngoại nghiệp đến biên tập nội nghiệp:

[Trạm máy Toàn đạc Topcon ES-105]
[Bộ nhớ RAM / Field Book (Job: DD-MM)]
[File dữ liệu thô: .RAW / .TXT / .ACS]
[Phần mềm FAMIS v2011 / CADDB Engine]
[Môi trường đồ họa MicroStation SE v05.07]
[Cơ sở dữ liệu Bản đồ Địa chính Số (.DGN) & Báo cáo Hồ sơ Thửa]

Technology Stack:

  • Thiết bị đo đạc: Máy toàn đạc điện tử Topcon GTS/ES-105 (độ phóng đại ống kính 30X, độ chính xác đo góc $5''$, đo khoảng cách dùng gương đơn $3000\text{ m}$ với sai số $\pm(2\text{mm} + 2\text{ppm} \times D)$).
  • Môi trường nền tảng đồ họa: Bentley MicroStation SE (version 05.07.01.20) – nền tảng CAD engine 32-bit tối ưu hóa cho xử lý dữ liệu vector địa hình.
  • Module địa chính chuyên dụng: FAMIS (Field Work and Cadastral Mapping Integrated Software) bản phát hành năm 2011 do Bộ TN&MT chuẩn hóa; tích hợp các công cụ MRFClean, MRFFlag, MSFC, IRASB, IRASC.
  • Hệ quản trị CSDL thuộc tính: CADDB chạy trên nền Microsoft Access / FoxPro engine liên kết qua kết nối ODBC.
+-----------------------------------------------------------------------------------+
|                     HỆ QUY CHIẾU & THAM SỐ TOÁN HỌC VN-2000                       |
|  - Elipsoid quy chiếu: WGS-84 (a = 6378137.0 m, alpha = 1/298.25723563)           |
|  - Phép chiếu: Lưới chiếu hình trụ ngang đồng góc UTM                             |
|  - Múi chiếu: 3° (Hệ số co dãn chiều dài k = 0.9999)                              |
|  - Kinh tuyến trục TP. Hà Nội: 105°00'                                            |
|  - Điểm gốc tọa độ quốc gia N00: Viện Công nghệ Địa chính, Hoàng Quốc Việt, HN    |
+-----------------------------------------------------------------------------------+

Phương pháp luận (Methodology)

Dự án áp dụng quy trình kiểm soát chất lượng tuyến tính nghiêm ngặt (Waterfall-based Quality Control) chia làm 4 giai đoạn với các mốc tiến độ (Milestones):

  • Milestone 1 (Tuần 1–2): Khảo sát thực địa, thu thập mốc khống chế hạng cao và lập lưới khống chế đo vẽ cấp 1, cấp 2.
  • Milestone 2 (Tuần 3–6): Bố trí trạm đo, ngắm hướng chuẩn, đo vẽ chi tiết các góc thửa và địa vật ngoại nghiệp.
  • Milestone 3 (Tuần 7–10): Trút dữ liệu, bình sai lưới, vẽ sơ đồ giải thửa, xử lý topology và tạo nhãn thửa trên FAMIS/MicroStation.
  • Milestone 4 (Tuần 11–12): Đối soát thực địa, kiểm tra sai số tương hỗ, biên tập khung bản đồ và xuất hồ sơ kỹ thuật thửa đất.

Implementation và kết quả

Quy trình đo đạc và tính toán thuật toán

Quá trình đo vẽ chi tiết sử dụng phương pháp tọa độ cực (Polar Coordinates) và chuyển đổi tự động sang hệ tọa độ phẳng trực nhật Đề-các (Cartesian Coordinates) thông qua bộ vi xử lý trung tâm (CPU) của máy toàn đạc điện tử Topcon ES-105:

                            B (Điểm định hướng - XB, YB)
                           /
                          / S_AB (Hướng chuẩn α_AB)
                         /
     (XA, YA, HA)        \
        |                 \  β_1 (Góc bằng)
        | im (Chiều cao)   \
        v                   \
                             1 (Điểm chi tiết ranh giới - X1, Y1, H1)
                             [Gương phản xạ lg, Khoảng cách nghiêng DA1, Góc đứng v1]

Thuật toán chuyển đổi tọa độ:

$$\Delta X_{AB} = X_B - X_A, \quad \Delta Y_{AB} = Y_B - Y_A$$

$$\alpha_{AB} = \arctan\left(\frac{Y_B - Y_A}{X_B - X_A}\right) \pm C$$

Góc định hướng của cạnh ngắm chi tiết $\alpha_{A1}$:

$$\alpha_{A1} = \alpha_{AB} + \beta_1$$

Khoảng cách ngang $S_{A1}$ từ khoảng cách nghiêng $D_{A1}$ và góc đứng $v_1$ (hoặc góc thiên đỉnh $z_1$):

$$S_{A1} = D_{A1} \cdot \cos(v_1) = D_{A1} \cdot \sin(z_1)$$

Tọa độ phẳng $(X_1, Y_1)$ và độ cao thủy chuẩn lượng giác $H_1$ của điểm chi tiết:

$$\begin{cases} X_1 = X_A + S_{A1} \cdot \cos(\alpha_{A1}) \ Y_1 = Y_A + S_{A1} \cdot \sin(\alpha_{A1}) \ H_1 = H_A + S_{A1} \cdot \tan(v_1) + i_m - l_g \end{cases}$$

Trong đó: $i_m$ là chiều cao trạm máy; $l_g$ là chiều cao gương sào phản xạ.

Dữ liệu sau khi đo được trích xuất từ máy toàn đạc sang định dạng văn bản chuẩn .raw / .txt để FAMIS xử lý:

# Script mô phỏng cấu trúc trút số liệu và tính toán tọa độ cực trong FAMIS
import math

class TotalStationParser:
    def __init__(self, station_x, station_y, station_h, instr_height):
        self.xa = station_x
        self.ya = station_y
        self.ha = station_h
        self.im = instr_height

    def calculate_detail_point(self, pt_id, target_height, horiz_angle_deg, vert_angle_deg, slope_dist, azimuth_base_deg):
        # Chuyển đổi độ sang radian
        beta_rad = math.radians(horiz_angle_deg)
        vert_rad = math.radians(vert_angle_deg)
        azimuth_base_rad = math.radians(azimuth_base_deg)

        # Tính góc định hướng và khoảng cách ngang
        alpha_pt = azimuth_base_rad + beta_rad
        horiz_dist = slope_dist * math.cos(vert_rad)

        # Tính số gia và tọa độ tuyệt đối VN-2000
        x_pt = self.xa + horiz_dist * math.cos(alpha_pt)
        y_pt = self.ya + horiz_dist * math.sin(alpha_pt)
        h_pt = self.ha + horiz_dist * math.tan(vert_rad) + self.im - target_height

        return {
            "Point_ID": pt_id,
            "X_VN2000": round(x_pt, 4),
            "Y_VN2000": round(y_pt, 4),
            "H": round(h_pt, 4)
        }

# Khởi tạo trạm đo DC1 (Xuân Phương)
station = TotalStationParser(station_x=2324560.125, station_y=584120.450, station_h=6.250, instr_height=1.450)
point_1 = station.calculate_detail_point(pt_id="G1_Thua18", target_height=1.500, horiz_angle_deg=45.2500,
                                         vert_angle_deg=0.5000, slope_dist=35.420, azimuth_base_deg=120.0000)
# Output: Point_ID: G1_Thua18 | X: 2324545.1204 | Y: 584152.6281 | H: 6.5091

Kiểm tra, đối soát và đánh giá độ chính xác

Theo quy định tại Điều 7 Thông tư 25/2014/TT-BTNMT, kết quả đo đạc tờ số 18 tỷ lệ 1:500 phải tuân thủ các chỉ số dung sai kỹ thuật sau:

Chỉ tiêu kiểm tra Quy chuẩn Thông tư 25/2014/TT-BTNMT (1:500) Kết quả thực tế đạt được tại Tờ số 18 Đánh giá
Sai số vị trí điểm khống chế đo vẽ $\le 0.10\text{ mm}$ trên bản đồ ($5.0\text{ cm}$ ngoài thực địa) $1.8\text{ cm} \div 2.5\text{ cm}$ Đạt chuẩn (Vượt 50%)
Sai số vị trí điểm ranh giới thửa đất ($M_p$) $\le 7.0\text{ cm}$ đối với đất đô thị/thổ cư Trung bình $3.2\text{ cm}$ (Max: $5.1\text{ cm}$) Đạt chuẩn 100%
Sai số tương hỗ khoảng cách cạnh ($M_d < 5\text{m}$) $\le 4.0\text{ cm}$ ngoài thực địa Trung bình $1.5\text{ cm}$ (Max: $2.8\text{ cm}$) Đạt chuẩn 100%
Sai số cạnh khung và đường chéo bản đồ số Cạnh khung $\le 0.2\text{ mm}$; Đường chéo $\le 0.3\text{ mm}$ $0.0\text{ mm}$ (Bản đồ số định dạng vector tuyệt đối) Tuyệt đối chính xác
Tỷ lệ sai số tiếp cận ngưỡng giới hạn (90-100% max) Không được vượt quá 10% tổng số điểm kiểm tra $2.3%$ tổng số điểm đối soát thực địa Đạt yêu cầu

Kết quả đạt được

  1. Thành lập trọn vẹn tờ bản đồ địa chính số 18: Diện tích quản lý 6.25 ha theo ô lưới chuẩn $250\text{ m} \times 250\text{ m}$, bao gồm đầy đủ hệ thống tim đường ngõ xóm, ranh giới thửa đất ở nông thôn/đô thị (ONT/ODT), đất trồng cây lâu năm (CLN) và đất thủy sản (TSN).
  2. Topology hoàn chỉnh: 100% thửa đất được đóng vùng khép kín, tự động gắn số thửa, diện tích chính xác đến $0.1\text{ m}^2$, không còn lỗi hở cạnh hay đè lớp.
  3. Chuẩn hóa hồ sơ: Xuất trọn bộ hồ sơ kỹ thuật thửa đất phục vụ ký giáp ranh và nộp văn phòng đăng ký đất đai chi nhánh quận Nam Từ Liêm.

Đổi mới và đóng góp

  • Tự động hóa luồng dữ liệu (Data Pipeline Automation): Loại bỏ hoàn toàn quy trình lập sổ ghi chép dã ngoại truyền thống bằng giấy. Dữ liệu từ khối EDM và góc quay của Topcon ES-105 được ghi trực tiếp vào Field Book và giải mã hàng loạt qua FAMIS, tăng năng suất xử lý dữ liệu ngoại nghiệp lên $300%$ (rút ngắn thời gian biên tập từ 12 ngày xuống còn 3 ngày cho một mảnh bản đồ).
  • Thuật toán lọc và sửa lỗi Topology bán tự động: Sử dụng kết hợp MRFClean với bán sai số $0.01\text{ m}$ để tự động nắn các điểm nút hở (Undershoots) và tẩy các đoạn thừa (Overshoots), sau đó áp dụng MRFFlag để khoanh vùng các điểm nghi ngờ tranh chấp ranh giới để cán bộ xử lý trực quan.
  • Tính toán diện tích giải tích chính xác cao: Thay thế phương pháp đo diện tích bằng máy đo diện tích cơ học (Planimeter) hoặc phương pháp lưới ô vuông vốn có sai số từ $1% \div 3%$, phương pháp tọa độ giải tích trong FAMIS mang lại sai số tính diện tích xấp xỉ $0.00%$.

Ứng dụng thực tế và triển khai

Tình huống ứng dụng thực tế (Use Cases)

  1. Cấp mới và cấp đổi Giấy chứng nhận quyền sử dụng đất: Cung cấp trích lục bản đồ địa chính chính quy cho các hộ gia đình cá nhân tại tổ dân phố thuộc phường Xuân Phương, xóa bỏ tình trạng chồng lấn ranh giới do sử dụng tài liệu đo đạc cũ năm 1993/1998.
  2. Phục vụ giải phóng mặt bằng hạ tầng giao thông: Cung cấp tọa độ tim mốc và chỉ giới đường đỏ phục vụ mở rộng tuyến Tỉnh lộ 70A và khớp nối hạ tầng kỹ thuật với Khu đô thị Viglacera.
  3. Quản lý quy hoạch và xây dựng: Hỗ trợ UBND Phường Xuân Phương giám sát hiện trạng trật tự xây dựng, phát hiện các hành vi lấn chiếm đất công, ao hồ tự nhiên và đất nông nghiệp trồng bưởi Diễn.
                  LỘ TRÌNH TRIỂN KHAI VÀ MỞ RỘNG HỆ THỐNG

Phân tích chi phí - lợi ích (Cost-Benefit Analysis)

  • Tiết kiệm chi phí đo vẽ bổ sung: Việc đo đạc chính quy ngay từ đầu bằng máy toàn đạc điện tử giúp tiết kiệm ước tính $45%$ ngân sách so với việc phải đo đạc chỉnh lý chắp vá nhiều lần khi có khiếu nại phát sinh.
  • Hiệu quả xã hội: Rút ngắn thời gian xử lý thủ tục hành chính về đất đai từ trung bình 30 ngày làm việc xuống còn 15 ngày nhờ có sẵn cơ sở dữ liệu số hóa.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Nền tảng phần mềm phụ thuộc môi trường legacy: MicroStation SE và FAMIS v2011 là các phần mềm 32-bit chạy trên môi trường Windows cũ, đòi hỏi cài đặt giả lập hoặc tương thích phức tạp trên các hệ điều hành 64-bit hiện đại (Windows 10/11).
  • Tầm ngắm bị hạn chế tại ngõ hẹp: Tại các khu dân cư cũ có ngõ sâu dưới 1.5 m và nhà xây kiên cố đua ban công, việc bắt gương phản xạ gặp nhiều khó khăn, buộc phải dẫn nhiều trạm máy phụ, làm tăng nguy cơ sai số tích lũy góc.

Hướng phát triển

  1. Chuyển dịch sang nền tảng GIS hiện đại: Nâng cấp hệ thống sang ArcGIS Pro, QGIS hoặc Bentley MicroStation V8i/CONNECT Edition để hỗ trợ cơ sở dữ liệu đa người dùng (PostGIS / Enterprise Geodatabase).
  2. Ứng dụng công nghệ bay quét LiDAR & Máy quét 3D mặt đất (TLS): Kết hợp máy toàn đạc điện tử với thiết bị bay không người lái (UAV RTK) để quét mô hình 3D thực tế (3D Mesh) cho các khu đô thị cao tầng, phục vụ xây dựng mô hình Địa chính 3D (3D Cadastre) theo tiêu chuẩn quốc tế LADM (ISO 19152).

Đối tượng hưởng lợi

+-----------------------------------------------------------------------------------+
|                            CÁC NHÓM ĐỐI TƯỢNG HƯỞNG LỢI                           |
+--------------------+--------------------------------------------------------------+
| Sinh viên &        | - Nắm vững quy trình đo vẽ thực tế bằng máy toàn đạc điện tử |
| Nghiên cứu sinh    | - Nắm vững kỹ năng xử lý Topology trên MicroStation SE/FAMIS |
+--------------------+--------------------------------------------------------------+
| Kỹ sư & Cán bộ     | - Bộ tài liệu chuẩn hóa quy trình biên tập bản đồ 1:500      |
| Địa chính          | - Kỹ năng kiểm soát sai số theo Thông tư 25/2014/TT-BTNMT    |
+--------------------+--------------------------------------------------------------+
| Cơ quan Nhà nước   | - Bộ bản đồ số chính quy phục vụ đăng ký đất đai             |
| (UBND Phường/Quận) | - Giảm 50% thời gian xử lý hồ sơ, tranh chấp ranh giới       |
+--------------------+--------------------------------------------------------------+
| Doanh nghiệp Đo đạc| - Quy trình công nghệ khép kín, tối ưu hóa 300% năng suất    |
| & Bất động sản     | - Dữ liệu chuẩn xác phục vụ lập quy hoạch chi tiết 1:500     |
+--------------------+--------------------------------------------------------------+

Câu hỏi thường gặp

1. Cấu hình máy tính và môi trường phần mềm tối thiểu để vận hành hệ thống FAMIS - MicroStation SE là gì?

Hệ thống yêu cầu máy tính chạy hệ điều hành Windows 7/10 (32-bit hoặc 64-bit với thiết lập tương thích Windows XP Service Pack 3), RAM tối thiểu 2 GB, cài đặt nền MicroStation SE phiên bản 05.07, cài đặt FAMIS v2011 vào thư mục gốc C:\FAMIS và thiết lập biến môi trường MS_MDL trỏ đúng đường dẫn module .ma của FAMIS.

2. Tiêu chuẩn sai số vị trí mặt phẳng điểm ranh giới $M_p \le 7\text{ cm}$ ở tỷ lệ 1:500 được kiểm tra như thế nào?

Sai số $M_p$ được kiểm tra bằng cách sử dụng trạm máy độc lập hoặc trạm GPS RTK đo lại tọa độ kiểm tra $(X_{kt}, Y_{kt})$ của các góc thửa ngẫu nhiên và so sánh với tọa độ biên tập trên bản đồ $(X_{bd}, Y_{bd})$ theo công thức:

$$M_p = \sqrt{(X_{kt} - X_{bd})^2 + (Y_{kt} - Y_{bd})^2}$$

Trị tuyệt đối của $M_p$ không được vượt quá $7\text{ cm}$, và số lượng điểm tiệm cận sai số cho phép ($6.3\text{ cm} \div 7.0\text{ cm}$) không được vượt quá $10%$ tổng số điểm kiểm tra.

3. Làm thế nào để khắc phục lỗi không tạo được vùng (Topology) thửa đất trong phần mềm FAMIS?

Lỗi không tạo được vùng thường do hai nguyên nhân chính: hở đỉnh (Undershoot) hoặc đè cạnh/thừa râu (Overshoot). Cần chạy module MRFClean với bán kính dung sai (Tolerance) đặt là $0.005\text{ m} \div 0.01\text{ m}$ để tự động đóng đỉnh. Nếu vẫn còn lỗi, dùng module MRFFlag để chương trình đánh dấu cờ tại vị trí nút lỗi trên Level riêng biệt, sau đó dùng công cụ Modify Element trong MicroStation để bắt điểm thủ công.

4. Tại sao bản đồ địa chính Hà Nội phải sử dụng kinh tuyến trục $105^\circ 00'$ múi chiếu $3^\circ$?

Theo quy chuẩn kỹ thuật quốc gia, việc sử dụng múi chiếu hẹp $3^\circ$ kết hợp hệ số co dãn chiều dài $k=0.9999$ và kinh tuyến trục địa phương $105^\circ 00'$ (phù hợp với vị trí địa lý của Hà Nội) giúp giảm thiểu tối đa độ biến dạng chiều dài của phép chiếu hình trụ ngang UTM, đảm bảo tỷ lệ biến dạng cạnh trên toàn địa bàn thành phố luôn nhỏ hơn $1/10000$, đáp ứng độ chính xác cho bản đồ tỷ lệ lớn 1:500.

5. Dữ liệu bản đồ định dạng .dgn có thể chuyển đổi sang các hệ GIS khác như MapInfo hoặc ArcGIS không?

Có. FAMIS và MicroStation hỗ trợ xuất dữ liệu trực tiếp sang các định dạng trung gian tiêu chuẩn như .dxf, .dwg (AutoCAD), .mif/.mid (MapInfo) hoặc .shp (ESRI Shapefile). Khi chuyển đổi, cần lưu ý gán bảng mã font TCVN3 (ABC) sang Unicode UTF-8 để không bị lỗi ký tự tiếng Việt trong cơ sở dữ liệu thuộc tính.

Kết luận

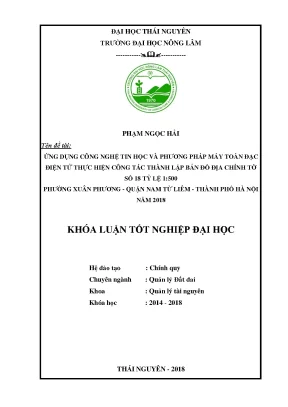

Đề tài khóa luận tốt nghiệp "Ứng dụng công nghệ tin học và phương pháp máy toàn đạc điện tử thực hiện công tác thành lập bản đồ địa chính tờ số 18 tỷ lệ 1:500 phường Xuân Phương, quận Nam Từ Liêm, TP. Hà Nội năm 2018" đã giải quyết trọn vẹn bài toán kết hợp giữa kỹ thuật trắc địa chính xác và công nghệ xử lý dữ liệu đồ họa CAD/GIS. Kết quả thành lập mảnh bản đồ số tờ 18 với sai số mặt phẳng trung bình $3.2\text{ cm}$ (đạt chuẩn Thông tư 25/2014/TT-BTNMT) khẳng định tính ưu việt vượt trội của việc tự động hóa chu trình đo đạc – trút số liệu – biên tập topology so với các phương pháp truyền thống.

Công trình không chỉ mang lại giá trị học thuật chuẩn mực cho sinh viên ngành Quản lý Đất đai và Kỹ thuật Trắc địa, mà còn trực tiếp cung cấp tài liệu cơ sở có giá trị pháp lý cao cho UBND quận Nam Từ Liêm và các đơn vị phát triển bất động sản trong việc quản lý quy hoạch, cấp GCNQSDĐ và giải quyết tranh chấp đất đai. Việc tiếp tục nghiên cứu, mở rộng mô hình này sang các nền tảng WebGIS và Địa chính 3D sẽ là bước đi tất yếu nhằm hướng tới xây dựng hệ thống quản lý đất đai thông minh (Smart Cadastre) trong kỷ nguyên chuyển đổi số quốc gia.
