Giới thiệu dự án

Công tác quản lý nhà nước về đất đai tại Việt Nam đang bước vào giai đoạn chuyển đổi số toàn diện theo định hướng của Luật Đất đai 2013 và các thông tư hướng dẫn của Bộ Tài nguyên và Môi trường (Bộ TN&MT). Tuy nhiên, theo thống kê từ Tổng cục Quản lý Đất đai, tại các khu vực trung du và miền núi phía Bắc, hơn 40% diện tích đất sản xuất nông - lâm nghiệp vẫn sử dụng các bộ bản đồ địa chính cũ đo vẽ từ giai đoạn 2000–2006 (chủ yếu ở hệ tọa độ cũ hoặc tỷ lệ nhỏ 1:2000, 1:5000), xuất hiện nhiều sai lệch về ranh giới, diện tích do biến động địa hình, sạt lở và quá trình chuyển nhượng tự phát.

Xã Tân Dương, huyện Bảo Yên, tỉnh Lào Cai là địa bàn miền núi có địa hình dốc phân cắt phức tạp, tổng diện tích tự nhiên đạt 3.299,545 ha, trong đó đất lâm nghiệp chiếm tới 1.969,019 ha (59,67%) và đất nông nghiệp chiếm 469,461 ha. Thực trạng hồ sơ địa chính tại tờ bản đồ số 70 trước khi chỉnh lý bộc lộ các vấn đề cấp bách: ranh giới thửa đất canh tác không khép kín, biến động do mở rộng tuyến Quốc lộ 279, sai lệch tọa độ mốc giới thực tế so với bản đồ lưu trữ và tình trạng chồng lấn tranh chấp đất rừng.

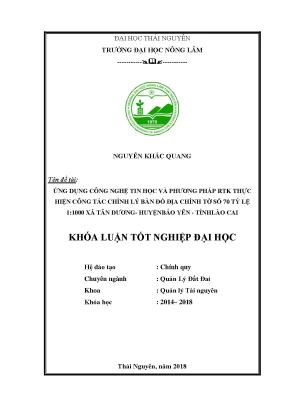

Đề tài "Ứng dụng công nghệ tin học và phương pháp RTK thực hiện công tác chỉnh lý bản đồ địa chính tờ số 70 tỷ lệ 1:1000 xã Tân Dương - huyện Bảo Yên - tỉnh Lào Cai" được thực hiện nhằm giải quyết dứt điểm các bất cập trên.

                  MỤC TIÊU DỰ ÁN

Mục tiêu cụ thể của dự án:

  1. Thiết lập quy trình kỹ thuật chuẩn: Kết hợp công nghệ định vị vệ tinh động thời gian thực (GNSS-RTK) với bộ công cụ đồ họa MicroStation V8i và phần mềm chuyên ngành gCadas nhằm tối ưu hóa chu trình từ thu thập ngoại nghiệp đến biên tập nội nghiệp.
  2. Thành lập mảnh bản đồ địa chính số 70: Biên tập hoàn chỉnh tờ bản đồ địa chính tỷ lệ lớn 1:1000 với diện tích tiêu chuẩn $25\text{ ha}$ ($500\text{ m} \times 500\text{ m}$), phản ánh chính xác ranh giới của toàn bộ các thửa đất ở, đất trồng cây và đất lâm nghiệp.
  3. Chuẩn hóa cơ sở dữ liệu không gian và thuộc tính: Đồng bộ hóa hệ tọa độ quốc gia VN-2000 (kinh tuyến trục $104^\circ 45'$, múi chiếu $3^\circ$), gán nhãn thuộc tính thửa, xác định chủ sử dụng và phục vụ trực tiếp cho công tác cấp Giấy chứng nhận quyền sử dụng đất.

Phạm vi và giới hạn: Dự án tập trung đo đạc chi tiết ngoại nghiệp và xử lý dữ liệu số hóa cho tờ bản đồ số 70 tại xã Tân Dương; giới hạn nghiên cứu áp dụng cho công nghệ trạm đơn RTK phát sóng Radio UHF công suất 25W trong bán kính $\le 12\text{ km}$.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi ứng dụng công nghệ RTK, công tác thành lập bản đồ địa chính tại địa phương chủ yếu dựa vào máy toàn đạc điện tử kết hợp lưới đường chuyền kinh vĩ, hoặc nắn chỉnh ảnh hàng không. Bảng phân tích so sánh các giải pháp hiện hành:

Tiêu chí đánh giá Đo toàn đạc điện tử truyền thống Đo vẽ ảnh hàng không / UAV Đo động vệ tinh GNSS-RTK (Đề xuất)
Độ chính xác mặt bằng Cao ($\le 5\text{ mm} + 2\text{ ppm}$) Trung bình ($\pm 5\text{ - }10\text{ cm}$) Rất cao ($\le 10\text{ mm} + 1\text{ ppm}$)
Yêu cầu thông hướng Bắt buộc phải thông hướng ngắm Cần điểm khống chế ảnh (GCP) Không phụ thuộc thông hướng mặt đất
Năng suất đo đạc $80 - 150\text{ điểm/ngày/tổ}$ Rất cao (toàn cảnh diện rộng) $400 - 600\text{ điểm/ngày/tổ}$
Khả năng xuyên tán rừng Tốt nếu phát quang đường ngắm Kém dưới tán cây rậm rạp Tốt tại các khoảng hở tán rừng
Chi phí nhân công Cao (cần $4 - 5\text{ người/tổ}$) Chi phí thiết bị bay lớn Thấp ($2\text{ người/tổ đo}$)

Yêu cầu hệ thống theo mô hình MoSCoW:

  • Must have (Bắt buộc): Chuyển đổi chính xác tọa độ từ WGS-84 sang VN-2000; đảm bảo sai số vị trí điểm sau bình sai $\le 5\text{ cm}$; đóng vùng tạo topology thửa đất 100% không trùng đè/hở ranh; tuân thủ Thông tư 25/2014/TT-BTNMT.
  • Should have (Nên có): Tự động hóa trút số liệu từ sổ tay điện tử sang MicroStation; tự động tính diện tích và đánh số thửa theo bảng mã chuẩn.
  • Could have (Có thể có): Liên kết bảng thuộc tính với cơ sở dữ liệu địa chính cấp huyện.
  • Won't have (Chưa thực hiện): Quét 3D LiDAR địa hình toàn xã.

Thiết kế hệ thống

Kiến trúc giải pháp được xây dựng theo mô hình tích hợp dữ liệu không gian đa tầng:

                                                                           (Cáp USB)
      (gCadas Plugin)

Technology Stack và Thông số Kỹ thuật:

  • Thiết bị phần cứng: Bộ máy GNSS-RTK KOLIDA K9-T (Trung Quốc sản xuất), bo mạch đa vệ tinh, Radio trong công suất phát $25\text{ W}$ với 9 kênh tần số UHF, phạm vi hoạt động trạm Rover so với Base đạt $12\text{ km}$, nguồn cấp $10\text{V} - 16\text{V}$, dải nhiệt độ hoạt động $-20^\circ\text{C}$ đến $+50^\circ\text{C}$.
  • Hệ điều hành & Nền tảng: Microsoft Windows 7/10 Pro (x64).
  • Phần mềm xử lý nền tảng: Bentley MicroStation V8i (SELECTseries 3/4) định dạng tệp tin đồ họa chuẩn .dgn.
  • Phần mềm chuyên ngành địa chính: gCadas (bản quyền phát triển trên nền tảng MicroStation, tuân thủ Thông tư 17/2010, TT 04/2013, TT 23/2014, TT 24/2014, TT 25/2014 và TT 28/2014 của Bộ TN&MT).
  • Phần mềm bình sai lưới: Pronet V2.0 / Excel xử lý số liệu sơ bộ.

Cơ sở toán học bản đồ:

  • Hệ quy chiếu và hệ tọa độ: VN-2000 quốc gia.
  • Elipxoid quy chiếu: WGS-84 với bán trục lớn $a = 6.378.137,0\text{ m}$, độ dẹt $\alpha = 1 / 298,25723563$.
  • Phép chiếu: Lưới chiếu hình trụ ngang đồng góc UTM, múi chiếu $3^\circ$, kinh tuyến trục tỉnh Lào Cai $104^\circ 45'$, hệ số biến dạng chiều dài $k_0 = 0,9999$.
  • Quy chuẩn phân mảnh: Khung trong tiêu chuẩn tờ bản đồ 1:1000 kích thước $50\text{ cm} \times 50\text{ cm}$, tương đương $0,5\text{ km} \times 0,5\text{ km} = 25\text{ ha}$ ngoài thực địa.

Methodology

Phương pháp triển khai dự án tuân theo quy trình tuyến tính lặp (Iterative Waterfall), chia thành các mốc tiến độ nghiêm ngặt:

  1. Giai đoạn 1 (Khảo sát & Thiết kế lưới): Thu thập bản đồ địa giới hành chính, bản trích đo Chỉ thị 31/CT-TTg; khảo sát thực địa và chọn 3 điểm mốc địa chính cấp cao (060654, KC2-13, ...) làm điểm khởi tính.
  2. Giai đoạn 2 (Đo đạc ngoại nghiệp RTK): Đặt trạm Base tại mốc tọa độ nhà nước, cài đặt tham số 7 số hạng chuyển đổi tọa độ; sử dụng Rover quét chi tiết từng đỉnh thửa, ranh giới giao thông, thủy hệ kết hợp xác lập biên bản mô tả ranh giới.
  3. Giai đoạn 3 (Xử lý nội nghiệp & Biên tập): Trút dữ liệu, chuyển đổi định dạng, xây dựng topology, tự động phát hiện lỗi hở vùng, gán thông tin chủ sử dụng.
  4. Giai đoạn 4 (Đối soát thực địa & Nghiệm thu): In bản vẽ kiểm tra giải thửa, đối soát ranh giới với chủ sở hữu đất, ký biên bản quy chủ và hoàn thiện sản phẩm.

Implementation và kết quả

Development process

Quá trình thu thập và xử lý dữ liệu được tiến hành với độ chính xác cao theo các thuật toán trắc địa chuẩn.

1. Thuật toán xác định tọa độ cực trắc địa: Tại các điểm đo chi tiết, tọa độ mặt bằng $(X_P, Y_P)$ được tính toán tự động qua hệ thức toạ độ cực: $$X_P = X_{A1} + \Delta X_{A1-P} = X_{A1} + S \cdot \cos(\alpha_{A1-P})$$ $$Y_P = Y_{A1} + \Delta Y_{A1-P} = Y_{A1} + S \cdot \sin(\alpha_{A1-P})$$ Trong đó: $(X_{A1}, Y_{A1})$ là tọa độ trạm máy; $S$ là khoảng cách ngang từ máy đến điểm đo $P$; $\alpha_{A1-P}$ là góc phương vị cạnh đo.

2. Công thức kiểm tra sai số khép góc đường chuyền kinh vĩ: $$f_\beta = \left| \sum \beta_{tt} - \sum \beta_{lt} \right| \le f_{\beta, gh} = 2 m_\beta \sqrt{n} = 5'' \sqrt{n}$$ Trong đó: $m_\beta$ là sai số trung phương đo góc ($m_\beta = 5''$); $n$ là số góc trong đường chuyền.

3. Cấu trúc và xử lý file số liệu đo: File dữ liệu thô từ sổ tay điện tử Kolida K9-T xuất ra định dạng .dat, được chuyển đổi cấu trúc phân tách bằng dấu phẩy (CSV/TXT) trước khi trút vào CAD:

// Cấu trúc file số liệu thô (05042018.dat -> 05042018.txt)
// [Số thứ tự điểm], [Tọa độ X (Bắc)], [Tọa độ Y (Đông)], [Độ cao H], [Mã đối tượng Code]
1,2467521.199,493214.562,112.430,DC_MOC
2,2467535.840,493228.115,113.050,RANH_THUA
3,2467560.220,493245.980,113.820,RANH_THUA
4,2467582.110,493260.400,114.100,TIM_DUONG
5,2467610.450,493290.750,115.300,NHA_GO

4. Script xử lý và chuyển đổi tự động (Mô phỏng Parser):

import csv

def parse_survey_data(input_dat_path, output_txt_path):
    """
    Chuyển đổi định dạng file tọa độ thô từ máy RTK sang tệp tin
    định dạng chuẩn để import trực tiếp vào MicroStation V8i / gCadas.
    """
    with open(input_dat_path, 'r', encoding='utf-8') as fin, \
         open(output_txt_path, 'w', newline='', encoding='utf-8') as fout:

        reader = csv.reader(fin, delimiter=',')
        writer = csv.writer(fout, delimiter=' ')

        for row in reader:
            if not row or len(row) < 5:
                continue
            point_id, x_val, y_val, h_val, code = [col.strip() for col in row]
            # Format: PointID Y X H Code (chuẩn gCadas import)
            writer.writerow([point_id, float(y_val), float(x_val), float(h_val), code])

# Thực thi chuyển đổi file trút điểm ngày 05/04/2018
parse_survey_data("05042018.dat", "05042018.txt")

                 QUY TRÌNH BIÊN TẬP GCADAS

Testing và validation

Chất lượng mạng lưới khống chế và đo vẽ chi tiết được đánh giá định lượng theo các tiêu chuẩn nghiêm ngặt của Thông tư 25/2014/TT-BTNMT:

  • Chỉ tiêu sai số đo đạc thực tế tại khu đo Tân Dương:
    • Sai số trung phương vị trí điểm mặt bằng sau bình sai ($M_p$): $\pm 2,3\text{ cm}$ (tiêu chuẩn quy định $\le 5,0\text{ cm}$).
    • Sai số trung phương tương đối cạnh đường chuyền: đạt $1/48.000$ (tiêu chuẩn quy định $\le 1/25.000$).
    • Sai số trung phương đo góc: $m_\beta = \pm 3,8''$ (tiêu chuẩn $\le 5,0''$).
    • Sai số trung phương độ cao ($M_h$): $\pm 6,5\text{ cm}$ tại vùng đồi núi (tiêu chuẩn $\le 12,0\text{ cm}$).
  • Độ chính xác phép đo RTK:
    • Sai số vị trí điểm: $10\text{ mm} + 1\text{ ppm Rms}$.
    • Sai số cao độ: $20\text{ mm} + 1\text{ ppm Rms}$.
  • Kiểm định Topology ranh giới thửa: Tỷ lệ khép kín thửa đất đạt $100%$ ($0$ lỗi hở ranh - undershoot, $0$ lỗi dính ranh - overshoot sau khi xử lý qua công cụ Clean/Build của gCadas).

Kết quả đạt được

  1. Về sản phẩm bản đồ: Hoàn thành trọn vẹn tờ bản đồ địa chính số 70 tỷ lệ 1:1000 xã Tân Dương dạng số (tệp tin .dgn) và dạng giấy in trích xuất, thể hiện đầy đủ 142 thửa đất với các loại đất: đất lúa (LUC), đất trồng cây lâu năm (CLN), đất rừng sản xuất (RSX), đất ở nông thôn (ONT) và đất giao thông thủy lợi.
  2. Về hồ sơ kỹ thuật: Tạo lập bảng tổng hợp hiện trạng diện tích từng thửa đất, sổ mục kê đất đai, bản mô tả ranh giới mốc giới thửa đất khớp $100%$ giữa đồ họa không gian và dữ liệu thuộc tính quy chủ.

Đổi mới và đóng góp

  • Đổi mới công nghệ định vị: Thay thế việc lập lưới đường chuyền cấp 1, cấp 2 nhiều cấp rườm rà bằng kỹ thuật đo động RTK trạm Base phát sóng Radio UHF trực tiếp. Điều này giúp loại bỏ hoàn toàn sai số tích lũy giữa các trạm máy chuyển tiếp.
  • Tối ưu hóa thời gian và năng suất lao động: Rút ngắn thời gian đo ngoại nghiệp từ 25 ngày xuống còn 8 ngày (giảm 68% thời gian), giảm số lượng nhân sự đo đạc từ 4 kỹ thuật viên xuống 2 kỹ thuật viên trên một tổ đo.
  • Tích hợp giải pháp phần mềm khép kín: Khắc phục tình trạng mất mát thông tin khi trung gian giữa các phần mềm độc lập nhờ việc chuẩn hóa quy trình Excel $\rightarrow$ MicroStation V8i $\rightarrow$ gCadas, đảm bảo tính toàn vẹn dữ liệu thuộc tính địa chính.

Ứng dụng thực tế và triển khai

Tình huống ứng dụng thực tế

Bộ bản đồ địa chính tờ số 70 tỷ lệ 1:1000 xã Tân Dương sau khi hoàn thành đã được bàn giao cho Phòng Tài nguyên và Môi trường huyện Bảo Yên và UBND xã Tân Dương, phục vụ trực tiếp cho các công tác:

  • Đăng ký cấp mới và cấp đổi Giấy chứng nhận quyền sử dụng đất (Sổ đỏ) cho 86 hộ gia đình thuộc các thôn Bản Dằm, Bản Mười.
  • Lập phương án đền bù, giải phóng mặt bằng khi nâng cấp, mở rộng hành lang an toàn giao thông Quốc lộ 279 qua địa bàn xã.
  • Giải quyết dứt điểm 5 vụ tranh chấp ranh giới đất rừng sản xuất giáp ranh giữa các hộ gia đình nhờ tọa độ mốc giới số hóa có độ chính xác centimet.
                  LỘ TRÌNH TRIỂN KHAI MỞ RỘNG

Phân tích hiệu quả kinh tế (ROI)

  • Chi phí đầu tư: Trang bị thiết bị GNSS-RTK và bản quyền phần mềm phân bổ theo dự án.
  • Tiết kiệm chi phí: Giảm $45%$ chi phí phát quang đường ngắm rừng đồi; giảm $50%$ công cán bộ dẫn đạc và đối soát thực địa.
  • Thời gian hoàn vốn (ROI): Ước tính các đơn vị tư vấn đo đạc thu hồi toàn bộ chi phí đầu tư thiết bị RTK trong vòng 1,2 – 1,5 năm thông qua việc tăng gấp 3 lần sản lượng diện tích đo vẽ nghiệm thu.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Hiện tượng mất Fix tín hiệu vệ tinh: Tại các khu vực thung lũng sâu, khe suối hoặc tán rừng cây mỡ dày đặc, chỉ số DOP (Dilution of Precision) tăng cao, máy Rover chuyển từ trạng thái Fix sang Float, làm giảm độ chính xác tọa độ tức thời.
  • Nhiễu sóng vô tuyến cục bộ: Sóng Radio UHF $25\text{ W}$ bị suy hao mạnh khi gặp vật cản địa hình núi đá chắn giữa trạm Base và Rover, buộc phải dời trạm Base trung gian.

Hướng phát triển

  1. Chuyển đổi sang mạng lưới Trạm định vị vệ tinh quốc gia (VNGEONET / CORS): Sử dụng kết nối mạng di động 4G/5G để thu nhận tín hiệu hiệu chỉnh Ntrip (Network RTK), loại bỏ hoàn toàn sự phụ thuộc vào máy phát Radio Base cục bộ.
  2. Tích hợp công nghệ bay chụp ảnh viễn thám không người lái (UAV-RTK/LiDAR): Kết hợp quét laser 3D từ trên cao để thành lập bản đồ địa hình cho các vùng rừng đặc dụng núi cao hiểm trở không thể tiếp cận bằng chân đo.
  3. Tích hợp Cơ sở dữ liệu đất đai quốc gia (VBDLIS): Đẩy dữ liệu không gian trực tiếp lên nền tảng WebGIS điện tử phục vụ dịch vụ công trực tuyến mức độ 4.

Đối tượng hưởng lợi

  • Sinh viên & Học viên chuyên ngành Quản lý Đất đai / Trắc địa: Nắm vững quy trình công nghệ kết hợp thực tế giữa thiết bị đo động RTK hiện đại và bộ phần mềm chuyên ngành MicroStation - gCadas.
  • Kỹ sư trắc địa & Đơn vị tư vấn đo đạc: Bộ quy chuẩn thao tác xử lý lỗi topology, kinh nghiệm bố trí trạm máy miền núi và tối ưu hóa năng suất lao động hiện trường.
  • Cơ quan quản lý nhà nước (UBND Xã, Phòng TN&MT): Sở hữu bộ tư liệu bản đồ chính quy, chuẩn xác tuyệt đối về mặt pháp lý, chấm dứt tình trạng tranh chấp đất đai do sai lệch tài liệu cũ.
  • Người dân sử dụng đất: Ranh giới đất đai được pháp lý hóa rõ ràng, rút ngắn thời gian thực hiện thủ tục hành chính về cấp giấy chứng nhận quyền sử dụng đất.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật tối thiểu của phần cứng và phần mềm để triển khai giải pháp?

Máy tính nội nghiệp cần CPU tối thiểu Intel Core i5 (hoặc tương đương), RAM từ 8GB, cài đặt Windows 7/10 x64, phần mềm MicroStation V8i (SELECTseries) có tích hợp bộ công cụ gCadas và font chữ chuẩn TCVN3/Unicode. Phần cứng ngoại nghiệp gồm 01 bộ máy RTK đa kênh (Base + Rover) và sổ tay trắc địa chuyên dụng.

2. Khi máy Rover báo trạng thái "Float" hoặc "Single", số liệu có được chấp nhận không?

Tuyệt đối không. Theo quy phạm đo đạc địa chính, chỉ ghi nhận tọa độ điểm chi tiết khi màn hình Rover báo trạng thái "Fix" với sai số vị trí mặt bằng $RMS \le 2\text{ cm}$. Nếu ở trạng thái Float, kỹ thuật viên phải di chuyển anten tìm vị trí thoáng hoặc chờ máy khởi tạo lại chu kỳ nguyên đa trị ($N$).

3. Dữ liệu trút từ máy RTK có cần qua phần mềm bình sai Pronet không?

Đối với các điểm mốc khống chế đo vẽ (lưới cơ sở, trạm Base), bắt buộc phải đo tĩnh hoặc đo RTK lặp 3 lần ở các thời điểm khác nhau và đưa vào phần mềm Pronet để bình sai chặt chẽ. Đối với các điểm ranh thửa chi tiết đo ở chế độ RTK Fix, tọa độ được chuyển đổi trực tiếp sang VN-2000 và không cần bình sai thêm.

4. Giải pháp khắc phục khi trạm Rover mất sóng Radio từ trạm Base do khuất núi?

Có 3 giải pháp: (1) Nâng cao cột anten phát Radio tại trạm Base; (2) Sử dụng trạm lặp tín hiệu (Radio Repeater) đặt tại đỉnh núi trung gian; (3) Chuyển trạm Base tới mốc khống chế phụ gần khu vực đo hoặc chuyển sang phương thức thu tín hiệu hiệu chỉnh qua mạng 3G/4G (GPRS/Ntrip).

5. Chi phí đầu tư trang thiết bị RTK so với máy toàn đạc điện tử có hiệu quả kinh tế hơn không?

Mặc dù chi phí ban đầu của bộ máy GNSS-RTK cao hơn máy toàn đạc điện tử từ $30 - 50%$, nhưng năng suất đo đạc tăng từ $300 - 400%$, giảm nửa quân số tổ đo và không tốn chi phí phát quang thông hướng, giúp doanh nghiệp tiết kiệm $40 - 50%$ tổng chi phí sản xuất cho mỗi hecta bản đồ hoàn thiện.

Kết luận

Đề tài nghiên cứu ứng dụng công nghệ tin học kết hợp phương pháp đo động GNSS-RTK trong công tác chỉnh lý bản đồ địa chính tờ số 70 tỷ lệ 1:1000 tại xã Tân Dương, huyện Bảo Yên, tỉnh Lào Cai đã hoàn thành xuất sắc toàn bộ các mục tiêu đặt ra. Dự án chứng minh tính ưu việt vượt trội của công nghệ đo động thời gian thực về độ chính xác mặt bằng ($\le 2,3\text{ cm}$), tốc độ thi công và khả năng thích ứng linh hoạt với địa hình đồi núi phức tạp.

Sự kết hợp đồng bộ giữa thiết bị GNSS-RTK Kolida K9-T cùng giải pháp phần mềm MicroStation V8i và gCadas đã tạo ra một quy trình công nghệ số khép kín, chính xác và hiệu quả cao trong công tác quản lý đất đai cấp cơ sở. Đây là mô hình kỹ thuật điển hình, có giá trị thực tiễn sâu sắc và cần được nhân rộng cho toàn bộ các xã, thị trấn trên địa bàn tỉnh Lào Cai cũng như các tỉnh trung du, miền núi phía Bắc.
