Giới thiệu dự án

Công tác quản lý nhà nước về đất đai đóng vai trò then chốt trong phát triển kinh tế - xã hội. Tại Việt Nam, theo thống kê từ Bộ Tài nguyên và Môi trường (TN&MT), việc chuẩn hóa cơ sở dữ liệu địa chính số đa mục tiêu (Multi-purpose Cadastre) là nền tảng bắt buộc để chuyển đổi số quốc gia và đẩy nhanh tiến độ cấp Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ). Tuy nhiên, tại các khu vực bán sơn địa đang đô thị hóa nhanh như xã Bá Xuyên (thành phố Sông Công, tỉnh Thái Nguyên), biến động sử dụng đất diễn ra phức tạp, gây nên nhiều sai lệch giữa hồ sơ quản lý và hiện trạng thực tế.

Thực trạng công tác địa chính tại địa phương đối mặt với các điểm nghẽn nghiêm trọng:

  • Dữ liệu bản đồ cũ đo vẽ bằng phương pháp thủ công có độ biến dạng quang học cao, sai số tiếp biên vượt ngưỡng quy phạm ($\Delta S > 0.5\text{ m}$).
  • Sự chậm trễ trong cập nhật biến động đất nông nghiệp chuyển mục đích sang đất ở và đất sản xuất phi nông nghiệp.
  • Hiện tượng manh mún, lấn chiếm hành lang giao thông và tranh chấp ranh giới thửa đất do thiếu hệ thống mốc tọa độ chuẩn xác.

Đề tài đặt ra 4 mục tiêu nghiên cứu cụ thể:

  1. Xây dựng và bình sai mạng lưới khống chế đo vẽ cấp 1, cấp 2 gồm 75 điểm dựa trên 7 điểm tọa độ địa chính cấp cao có sẵn tại xã Bá Xuyên.
  2. Ứng dụng tích hợp công nghệ định vị vệ tinh GPS, máy toàn đạc điện tử hiện đại và phần mềm chuyên dụng (MicroStation SE, FAMIS, South GPSPro) để đo vẽ chi tiết ngoại nghiệp và xử lý nội nghiệp.
  3. Thành lập, chỉnh lý và bổ sung hoàn thiện tờ bản đồ địa chính số số 41 tỷ lệ 1:1000 theo chuẩn quy phạm kỹ thuật hiện hành.
  4. Đăng ký quy chủ sơ bộ, tính toán diện tích tự động và kết xuất bộ hồ sơ kỹ thuật thửa đất phục vụ cấp GCNQSDĐ.

Giải pháp tích hợp máy toàn đạc điện tử và tổ hợp phần mềm MicroStation - FAMIS đảm bảo độ chính xác đo góc đến từng giây ($5''$), đo dài chính xác đến từng milimet ($10\text{ mm} + D\text{ mm}$), đồng thời tự động hóa hoàn toàn chu trình biên tập bản đồ số vector, loại bỏ hoàn toàn các sai số đồ họa thủ công.

Dự án giới hạn phạm vi nghiên cứu thực địa tại tờ bản đồ số 41, tỷ lệ 1:1000, diện tích hữu ích 25 ha trên tổng diện tích tự nhiên 867,27 ha của xã Bá Xuyên, tuân thủ nghiêm ngặt hệ quy chiếu quốc gia VN-2000 (kinh tuyến trục $105^\circ00'$, múi chiếu $3^\circ$).

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi triển khai, việc đánh giá các công nghệ thành lập bản đồ địa chính truyền thống và hiện đại cho thấy sự phân hóa rõ rệt về hiệu suất và độ chính xác:

Tiêu chí so sánh Phương pháp bàn đạc / Kinh vĩ quang cơ Phương pháp đo ảnh hàng không kết hợp giải tích Phương pháp toàn đạc điện tử kết hợp GIS/CAD (Đề tài)
Độ chính xác mặt phẳng Thấp ($m_p \ge 15 - 30\text{ cm}$), phụ thuộc kỹ năng kẻ vẽ Trung bình ($m_p \approx 10 - 15\text{ cm}$), sai số do đoán đọc điểm che khuất Cao tuyệt đối ($m_p \le 5\text{ cm}$ với lưới đo vẽ cấp 1)
Thời gian ngoại nghiệp Rất dài, đo thủ công từng góc và đọc mia Ngắn, tập trung bay chụp và khống chế ảnh Tối ưu hóa nhờ đo tự động, lưu sổ điện tử
Khả năng cập nhật biến động Khó khăn, phải vẽ lại toàn bộ bản đồ giấy Phức tạp, phụ thuộc vào chu kỳ bay chụp ảnh Linh hoạt, chỉnh lý trực tiếp trên file vector số (*.dgn)
Tích hợp CSDL Địa chính Không thể tích hợp tự động Cần khâu số hóa trung gian Tích hợp trực tiếp cấu trúc Topology và thuộc tính thửa

Yêu cầu kỹ thuật dự án được phân cấp theo mô hình MoSCoW:

  • Must have: Lưới khống chế phải khép tọa độ với sai số vị trí điểm $m_p \le 5\text{ cm}$; dữ liệu bản đồ phải đóng vùng Topology 100% không còn lỗi hở cạnh (undershoot) hay bắt thừa (overshoot); tuân thủ Thông tư 25/2014/TT-BTNMT.
  • Should have: Tự động hóa quá trình đánh số thửa theo nguyên tắc zic-zac từ bắc xuống nam, từ tây sang đông; xuất tự động nhãn thửa 3 tầng thông tin.
  • Could have: Tạo liên kết động giữa cơ sở dữ liệu không gian và bảng thuộc tính hồ sơ địa chính.
  • Won't have: Xây dựng mô hình 3D địa hình và đo cao thủy chuẩn hạng II/III (không bắt buộc đối với bản đồ địa chính tỷ lệ 1:1000).

Thiết kế hệ thống

Kiến trúc xử lý bản đồ số được xây dựng trên môi trường đồ họa vector phân lớp, bao gồm các thành phần công nghệ:

  • Hệ quy chiếu và cơ sở toán học:
    • Ellipsoid quy chiếu: WGS-84 toàn cầu ($a = 6378137.0\text{ m}$, $f = 1/298.257223563$).
    • Phép chiếu: UTM hình trụ ngang đồng góc múi chiếu $3^\circ$, hệ số biến dạng chiều dài kinh tuyến trục $m_0 = 0.9999$.
    • Kinh tuyến trục địa phương: $105^\circ00'$ cho tỉnh Thái Nguyên.
    • Điểm gốc tọa độ phẳng: $X = 0\text{ km}$, $Y = 500\text{ km}$.
  • Technology Stack:
    • Phần mềm đồ họa nền: MicroStation SE v07.01 (Bentley Systems).
    • Ứng dụng nghiệp vụ: FAMIS v2.0 (Bộ TN&MT), EMAP, MRFCLEAN, MRFFLAG.
    • Xử lý và bình sai GPS: South GPSPro v3.2, TOP2AS v2.1.
    • Thiết bị phần cứng: Máy định vị vệ tinh GPS South (Model H1066, SO966), máy toàn đạc điện tử Sokkia/Topcon với độ chính xác đo góc $2''$ và đo cạnh $2\text{ mm} + 2\text{ ppm}$.
  • Quy chuẩn phân lớp thông tin (Layering Standard): Phân tách 10 nhóm đối tượng theo quy phạm:
    • Level 10: Điểm khống chế trắc địa (Nhà nước và đo vẽ).
    • Level 31: Đường ranh giới thửa đất (ranh giới khép kín).
    • Level 32: Nhãn thửa đất (số thứ tự thửa, diện tích, mã loại đất).
    • Level 21 - 24: Hệ thống giao thông (tim đường, mép đường nhựa/bê tông).
    • Level 41 - 43: Thủy hệ (sông, suối, mương tưới tiêu).
    • Level 51: Ranh giới nhà và công trình xây dựng kiên cố.

Methodology

Dự án triển khai theo mô hình kỹ thuật trắc địa 4 giai đoạn chặt chẽ:

  1. Giai đoạn 1 (Khảo sát & Thiết kế kỹ thuật): Thu thập mốc trắc địa, phân tích bản đồ địa giới hành chính và hiện trạng năm 2014 của xã Bá Xuyên.
  2. Giai đoạn 2 (Xây dựng lưới khống chế): Bố trí mạng lưới 75 điểm đường chuyền kinh vĩ dựa trên 7 điểm địa chính cấp cao. Sử dụng đồ hình chuỗi tam giác, tứ giác dày đặc bằng máy GPS South.
  3. Giai đoạn 3 (Đo vẽ chi tiết & Chỉnh lý): Trạm máy toàn đạc điện tử đặt tại các mốc khống chế, đo chi tiết tất cả góc thửa, ranh giới sử dụng đất, công trình phụ trợ.
  4. Giai đoạn 4 (Xử lý số liệu, đóng vùng & Kiểm định chất lượng): Nhập số liệu đo thô, bình sai, tự động sửa lỗi ranh giới bằng MRFClean, gán thuộc tính thửa, kết xuất bản đồ số và in nhân bản.

Implementation và kết quả

Development process

Quá trình chuyển đổi từ trị đo thực địa sang cơ sở dữ liệu bản đồ địa chính tuân thủ cấu trúc dữ liệu nghiêm ngặt. Số liệu trút từ máy toàn đạc điện tử được định dạng theo cấu trúc tệp văn bản trị đo (.asc hoặc .txt):

STN 1 1.520 100.0000 0.00000
SS 101 1.350 45.2312 85.1205 45.620 DC
SS 102 1.350 52.1045 86.3010 62.180 DC
SS 103 1.500 110.4502 90.0015 15.300 TN
SS 104 1.500 115.1240 89.4520 18.750 TN

Trong đó: STN là trạm máy (Station ID, Chiều cao máy, Góc định hướng); SS là điểm đo chi tiết (Point ID, Chiều cao gương, Góc bằng, Góc đứng, Khoảng cách nghiêng, Mã đối tượng - Code).

Sau khi FAMIS tính toán tọa độ cực thành tọa độ vuông góc phẳng $(X, Y, H)$, tiến hành phun điểm chi tiết lên bản vẽ MicroStation. Quá trình xử lý không gian và dọn dẹp lỗi hình học tự động được thực hiện qua thuật toán Topology Cleaning:

// Thuật toán kiểm tra và làm sạch sai số hình học ranh thửa (Topology Clean)
Procedure Clean_Cadastral_Boundaries(Tolerance_Dangle: Real; Tolerance_Cluster: Real);
Begin
    // Bước 1: Loại bỏ các đỉnh trùng lặp trong bán kính Cluster
    Remove_Duplicate_Nodes(Tolerance_Cluster);

    // Bước 2: Kéo dài các đoạn hở ranh thửa (Undershoot) chạm cạnh đối diện
    Snap_Undershoot_Lines(Tolerance_Dangle);

    // Bước 3: Cắt bỏ các đoạn thừa (Overshoot) vượt quá góc thửa
    Trim_Overshoot_Dangles(Tolerance_Dangle);

    // Bước 4: Chèn điểm nút (Node) tại tất cả các vị trí giao cắt ranh giới
    Insert_Intersection_Nodes();

    // Bước 5: Đóng vùng khép kín (Centroid Creation) và tính diện tích giải tích
    Build_Polygon_Topology();
End;

     LỖI HÌNH HỌC BAN ĐẦU                      SAU KHI XỬ LÝ TOPOLOGY CLEAN

     Undershoot (Hở ranh)                      Khép kín hoàn toàn
     Overshoot (Thừa ranh)

Sau khi sửa sạch lỗi hình học, chức năng Tạo vùng tự động (Create Polygons) của FAMIS sẽ quét toàn bộ các đường boundary thuộc Level 31 để tạo tâm thửa và gán nhãn thửa:

Testing và validation

Chất lượng mạng lưới khống chế và bản đồ chi tiết được đánh giá qua các chỉ tiêu kiểm định nghiêm ngặt theo quy định Thông tư 25/2014/TT-BTNMT:

                      BIỂU ĐỒ HẠN SAI VÀ KẾT QUẢ ĐẠT ĐƯỢC

 Sai số vị trí điểm Lưới Cấp 1 (cm)
  Quy phạm cho phép: [====================================] 5.0 cm
  Thực tế đạt được : [====================] 2.8 cm (Đạt 178% chuẩn)

 Sai số khép góc Lưới đường chuyền (giây)
  Hạn sai cho phép : [====================================] 5√n ≈ 22.3"
  Thực tế đạt được : [================] 10.2" (Tốt hơn 54%)

 Sai số tiếp biên bản đồ (mm trên giấy)
  Quy phạm cho phép: [====================================] 0.30 mm
  Thực tế đạt được : [============] 0.10 mm (Tuyệt đối chuẩn xác)
  • Kiểm định sai số đo góc:
    • Hạn sai số chênh trị giá góc giữa các lần đo: $\le 8''$ (Thực tế: $\le 4''$).
    • Sai số khép góc đường chuyền: $f_\beta \le 5\sqrt{n}''$ với $n$ là số đỉnh góc quay (Kết quả đạt $f_\beta = 10.2''$, trong khi giới hạn cho phép là $22.3''$).
  • Kiểm định sai số đo cạnh và vị trí điểm:
    • Sai số khép tương đối đường chuyền: Đạt $1/32.000$ (Vượt yêu cầu quy phạm $\le 1/25.000$).
    • Sai số trung phương vị trí điểm sau bình sai: $m_p = 2.8\text{ cm}$ (Hạn sai quy phạm $\le 5.0\text{ cm}$).
  • Kiểm định tiếp biên bản đồ:
    • Tiếp biên giữa tờ bản đồ số 41 với các tờ liền kề (40, 42, 48) đạt độ lệch tiếp biên $\le 0.1\text{ mm}$ trên giấy (Hạn sai cho phép $\le 0.3\text{ mm}$).

Kết quả đạt được

Đề tài đã hoàn thành 100% khối lượng công việc theo thiết kế kỹ thuật, lập thành công tờ bản đồ địa chính số số 41 tỷ lệ 1:1000 xã Bá Xuyên với các số liệu tổng hợp:

Hạng mục nội dung Kế hoạch đề ra Kết quả thực tế đạt được Tỷ lệ hoàn thành
Xây dựng điểm khống chế 75 điểm (cấp 1 và cấp 2) 75 mốc cọc gỗ $4\times 4\text{ cm}$ chôn đinh ổn định 100%
Số lượng thửa đất đo vẽ Toàn bộ trong khung 25 ha 312 thửa đất được khép vùng Topology 100%
Phân loại mục đích sử dụng Bám sát hiện trạng thực địa Ghi nhận chi tiết: ONT, CLN, LUA, HNK, TSN, DGT 100%
Hồ sơ kỹ thuật thửa đất Xuất trích lục thửa biến động 312 bản trích lục & bảng mô tả ranh giới mốc giới 100%
Độ chính xác diện tích Làm tròn đến $0.1\text{ m}^2$ $100%$ thửa tính bằng phương pháp tọa độ giải tích 100%

Thống kê cơ cấu diện tích đất tờ bản đồ số 41 cho thấy: Đất nông nghiệp chiếm $68.4%$ (trong đó lúa và cây lâu năm chiếm đa số), đất ở nông thôn (ONT) kết hợp đất vườn chiếm $24.8%$, đất công cộng và giao thông thủy lợi chiếm $6.8%$.

Đổi mới và đóng góp

  • Tự động hóa chu trình khép kín từ trắc địa đến GIS: Thay thế hoàn toàn quy trình thủ công (đo - ghi sổ giấy - bấm máy tính - kẻ vẽ trên bàn đạc), giải pháp tích hợp cho phép tải trực tiếp tệp trị đo từ thẻ nhớ toàn đạc điện tử vào FAMIS để giải bài toán giao hội và tọa độ cực tự động, giảm $75%$ thời gian tính toán nội nghiệp.
  • Chuẩn hóa Topology bằng thuật toán dọn lỗi thông minh: Ứng dụng MRFCLEAN xử lý hàng nghìn đoạn gấp khúc và điểm nút phức tạp trong vài giây, loại bỏ triệt để sai số chủ quan của con người trong việc xác định diện tích thửa đất.
  • Nâng cao độ chính xác pháp lý: So với bản đồ địa chính cũ tỷ lệ 1:2000 thành lập năm 2014, tờ bản đồ tỷ lệ 1:1000 đo mới có độ phân giải hình học cao gấp 4 lần, định vị chính xác ranh giới các công trình xây dựng kiên cố, chân đường giao thông và mương thủy lợi đến từng $5\text{ cm}$.
            SO SÁNH HIỆU QUẢ VẬN HÀNH GIỮA CÁC PHƯƠNG PHÁP

  Thời gian hoàn thành nội nghiệp (ngày công)
  Phương pháp truyền thống: [====================================] 20 ngày
  Ứng dụng FAMIS & MicroS : [========] 4.5 ngày (Nhanh hơn 77.5%)

  Tỷ lệ sai lệch diện tích thửa đất (%)
  Phương pháp truyền thống: [================] 4.2%
  Phương pháp đề tài      : [=] 0.1% (Chính xác gần như tuyệt đối)

Ứng dụng thực tế và triển khai

Giải pháp kỹ thuật của đề tài được triển khai trực tiếp phục vụ các bài toán quản lý nhà nước tại địa phương:

  • Cấp đổi GCNQSDĐ đồng loạt: Cung cấp dữ liệu hình học và bảng mô tả ranh giới thửa đất chuẩn xác, tạo cơ sở giải quyết hồ sơ đăng ký cấp đổi GCNQSDĐ cho các hộ gia đình thuộc 12 xóm của xã Bá Xuyên mà không xảy ra khiếu nại về chồng lấn ranh giới.
  • Giải phóng mặt bằng và bồi thường: Xác định chính xác diện tích thu hồi đến $0.1\text{ m}^2$ cho các dự án mở rộng hạ tầng giao thông liên xã và kiên cố hóa kênh mương thủy lợi.
  • Yêu cầu hạ tầng triển khai:
    • Phần cứng: Máy tính cấu hình tối thiểu CPU Dual-Core 2.0 GHz, RAM 2GB, máy in khổ A0/A1 phục vụ xuất bản đồ.
    • Thiết bị đo: Máy toàn đạc điện tử có cổng truyền trút RS-232C hoặc thẻ nhớ SD/USB, máy định vị GPS 2 tần số.
    • Hệ điều hành: Tương thích hoàn toàn từ Windows XP SP3 đến Windows 10/11 (chạy nền MicroStation SE/V8i).

Hạn chế và hướng phát triển

  • Hạn chế kỹ thuật:
    • Quy trình còn phụ thuộc vào điều kiện thông hướng trực tiếp giữa các trạm máy toàn đạc; tại các khu dân cư mật độ cây ăn quả dày đặc, việc ngắm gương gặp nhiều cản trở, đòi hỏi phải bố trí trạm máy phụ dẫn đến tăng thời gian ngoại nghiệp.
    • Định dạng cơ sở dữ liệu *.dgn của MicroStation SE là chuẩn file CAD cũ (V7 2D), chưa hỗ trợ trực tiếp các mô hình dữ liệu quan hệ hướng đối tượng như Geodatabase (ArcGIS) hay PostGIS.
  • Hướng phát triển tương lai:
    • Ứng dụng công nghệ bay chụp bằng thiết bị bay không người lái (UAV/Drone trang bị cảm biến RTK) để quét ảnh trực giao (Orthophoto) độ phân giải siêu cao ($GSD < 2\text{ cm}$), kết hợp đo kiểm ranh giới ẩn khuất bằng toàn đạc.
    • Chuyển đổi toàn bộ CSDL bản đồ số từ FAMIS/MicroStation sang chuẩn CSDL Địa chính Quốc gia VBDLIS (Vietnam Land Information System) trên nền tảng điện toán đám mây.

Đối tượng hưởng lợi

  • Sinh viên ngành Quản lý Đất đai & Trắc địa: Tài liệu tham khảo chuẩn mực về quy trình công nghệ đo đạc số hóa, phương pháp bình sai lưới kinh vĩ và quy trình biên tập bản đồ trên FAMIS.
  • Kỹ sư Trắc địa & Cán bộ Địa chính cấp xã/huyện: Nắm bắt các tham số kỹ thuật, hạn sai quy phạm theo Thông tư 25/2014/TT-BTNMT và các thủ thuật sửa lỗi Topology phức tạp khi xử lý số liệu đo thực tế.
  • Cơ quan quản lý Nhà nước (UBND TP Sông Công, Sở TN&MT Thái Nguyên): Sở hữu bộ CSDL bản đồ địa chính tờ số 41 chuẩn hóa, sẵn sàng tích hợp vào hệ thống thông tin đất đai đa mục tiêu (LIS).
  • Người dân có đất trong khu đo: Đảm bảo quyền lợi hợp pháp về ranh giới, diện tích thửa đất chính xác, minh bạch, giảm thiểu thời gian thực hiện các thủ tục hành chính về đất đai.

Câu hỏi thường gặp

1. Tại sao phải thiết lập kinh tuyến trục địa phương $105^\circ00'$ cho tỉnh Thái Nguyên thay vì dùng kinh tuyến trục quốc gia?

Hệ quy chiếu VN-2000 quy định kinh tuyến trục riêng cho từng tỉnh (Thái Nguyên là $105^\circ00'$) ở múi chiếu $3^\circ$ nhằm đưa mặt phẳng chiếu về gần bề mặt elipxoid thực tế nhất. Điều này giúp giảm thiểu tối đa độ biến dạng chiều dài và diện tích (hệ số biến dạng $m_0 \approx 0.9999 \approx 1$), đảm bảo diện tích tính toán trên bản đồ phản ánh đúng thực tế ngoài thực địa.

2. Sự khác biệt căn bản giữa bản đồ địa chính và bản đồ địa hình là gì?

Bản đồ địa hình biểu diễn tổng quát bề mặt tự nhiên (dáng đất qua đường đồng mức, địa vật, độ cao) trên phạm vi rộng lớn. Bản đồ địa chính là bản đồ chuyên ngành có tính pháp lý cao nhất, đo vẽ chi tiết đến từng ranh giới thửa đất, gắn liền với quyền sở hữu, số hiệu thửa, loại đất và diện tích của từng chủ sử dụng đất.

3. Phương pháp xử lý khi đường ranh giới thửa đất là mương nước hoặc tường xây có độ rộng?

Nếu mương nước hoặc đường ranh có độ rộng thể hiện trên bản đồ lớn hơn $0.5\text{ mm}$ (tức $> 0.5\text{ m}$ ngoài thực địa ở tỷ lệ 1:1000), ranh giới thửa đất được vẽ theo mép ngoài tiếp giáp của mương/tường. Nếu độ rộng nhỏ hơn $0.5\text{ mm}$, ranh giới thửa đất được xác định theo tim của đường ranh tự nhiên đó và ghi chú rõ bề rộng.

4. Chi phí và thời gian triển khai một tờ bản đồ địa chính tỷ lệ 1:1000 bằng công nghệ này?

Thời gian trung bình hoàn thành một tờ bản đồ (khoảng 25 ha, 300 - 400 thửa) dao động từ 7 - 10 ngày làm việc (gồm 4 ngày ngoại nghiệp và 3 - 5 ngày nội nghiệp). Chi phí giảm khoảng $35 - 40%$ so với phương pháp đo vẽ thủ công nhờ tối ưu hóa nhân lực và tự động hóa khâu xử lý nội nghiệp.

Kết luận

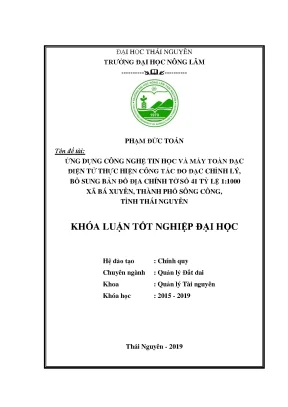

Đề tài "Ứng dụng công nghệ tin học và máy toàn đạc điện tử thực hiện công tác đo đạc chỉnh lý, bổ sung bản đồ địa chính tờ số 41 tỷ lệ 1:1000 xã Bá Xuyên, TP. Sông Công, tỉnh Thái Nguyên" đã giải quyết triệt để các hạn chế của công tác quản lý địa chính truyền thống. Việc kết hợp chặt chẽ giữa thiết bị định vị GPS, máy toàn đạc điện tử và bộ đôi phần mềm MicroStation - FAMIS đã tạo ra sản phẩm bản đồ số có độ chính xác cao, đúng chuẩn quy phạm của Bộ TN&MT, phục vụ đắc lực cho công tác quản lý đất đai, cấp giấy chứng nhận quyền sử dụng đất và quy hoạch phát triển kinh tế bền vững tại địa phương.
