Giới thiệu dự án
Công tác quản lý nhà nước về đất đai đóng vai trò then chốt trong việc bảo đảm trật tự xã hội, thúc đẩy phát triển kinh tế và bảo vệ nguồn tài nguyên quốc gia. Theo thống kê từ ngành Tài nguyên và Môi trường (TN&MT), hơn 70% các vụ tranh chấp dân sự tại các địa phương bắt nguồn từ sự thiếu minh bạch, sai lệch ranh giới và hồ sơ địa chính chưa được số hóa đồng bộ. Tại khu vực miền núi phía Bắc như xã Cam Cọn, huyện Bảo Yên, tỉnh Lào Cai, việc thành lập bản đồ địa chính chính quy gặp vô số rào cản do địa hình đồi núi dốc, chia cắt mạnh bởi khe suối và thung lũng hẹp, cùng hiện tượng thời tiết sương mù, sương muối dày đặc làm suy giảm đáng kể tầm nhìn quang học.
+-----------------------------------------------------------------------------------+
| BÀI TOÁN QUẢN LÝ ĐẤT ĐAI TẠI ĐỊA BÀN PHỨC TẠP |
| |
| [ Thách thức địa hình ] ---> [ Giới hạn máy quang học ] ---> [ Sai lệch ranh giới ] |
| - Độ dốc lớn, khe suối - Mất thông hướng tia ngắm - Tranh chấp đất đai |
| - Sương mù, tán cây dày - Sai số tích lũy đường chuyền - Hồ sơ thủ công chậm |
| |
| GIẢI PHÁP ĐỘT PHÁ: GNSS RTK + gCADAS / MICROSTATION |
| - Đo động thời gian thực (Độ chính xác cấp cm) |
| - Tự động hóa Topology & Xử lý thuộc tính địa chính |
+-----------------------------------------------------------------------------------+
Phương pháp đo đạc truyền thống bằng máy toàn đạc điện tử (Total Station) hoặc kinh vĩ quang cơ bộc lộ nhiều điểm nghẽn: đòi hỏi phát quang tầm ngắm tốn kém nhân công, khoảng cách đo ngắn, sai số tích lũy qua nhiều trạm máy dẫn đến năng suất lao động thấp. Nhằm giải quyết triệt để các hạn chế trên, đề tài "Ứng dụng công nghệ tin học và máy RTK thực hiện công tác đo đạc bản đồ địa chính tờ số 160 tỷ lệ 1:1000 tại xã Cam Cọn, huyện Bảo Yên, tỉnh Lào Cai" được triển khai như một giải pháp kết hợp phần cứng định vị vệ tinh độ chính xác cao và nền tảng xử lý dữ liệu không gian tiên tiến.
Mục tiêu dự án
- Thiết lập và bình sai lưới khống chế đo vẽ cấp 1: Sử dụng công nghệ định vị vệ tinh GNSS tĩnh kết nối với mốc chuẩn quốc gia tọa độ VN-2000 khu vực Lào Cai (Kinh tuyến trục 104°15', múi chiếu 3°).
- Đo vẽ chi tiết ranh giới thửa đất: Ứng dụng công nghệ GNSS RTK (Real-Time Kinematic) trạm tĩnh (Base) và trạm động (Rover) thu thập tọa độ không gian thực địa cho toàn bộ tờ bản đồ địa chính số 160 với sai số vị trí điểm không vượt quá hạn mức quy định tại Thông tư 25/2014/TT-BTNMT ($\le 0.1\text{ m}$ đối với tỷ lệ 1:1000).
- Số hóa và biên tập bản đồ số: Xây dựng cơ sở dữ liệu không gian và thuộc tính trên phần mềm MicroStation V8i kết hợp ứng dụng chuyên ngành gCadas, thực hiện chuẩn hóa cấu trúc Topology (0 lỗi đỉnh treo, 0 lỗi đè phủ).
- Chuẩn hóa hồ sơ địa chính pháp lý: Tự động hóa đánh số thửa, tính diện tích, tạo nhãn địa chính, trích xuất sổ mục kê, biên bản mô tả ranh giới mốc giới phục vụ công tác cấp Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ).
Phạm vi và giới hạn nghiên cứu
- Không gian: Tờ bản đồ địa chính số 160, tỷ lệ 1:1000 thuộc địa bàn xã Cam Cọn, huyện Bảo Yên, tỉnh Lào Cai.
- Thời gian thực hiện: Từ 15/12/2021 đến 15/01/2022.
- Khối lượng đối tượng: Khảo sát, đo vẽ chi tiết và xác lập ranh giới cho 182 thửa đất với tổng diện tích $9.783,583\text{ m}^2$, bao gồm đất chuyên trồng lúa nước (LUC), đất ở nông thôn (ONT), đất trồng cây lâu năm (CLN), đất rừng sản xuất (RSX), đất giao thông (DGT), thủy lợi (DTL) và sông suối (SON).
Phân tích và thiết kế giải pháp
Phân tích hiện trạng
Trước khi áp dụng công nghệ RTK và tin học hóa xử lý dữ liệu, công tác đo đạc địa chính tại khu vực miền núi chủ yếu dựa vào các phương pháp trắc địa truyền thống.
| Tiêu chí kỹ thuật |
Phương pháp Kinh vĩ - Thước thép |
Phương pháp Toàn đạc điện tử (Total Station) |
Phương pháp GNSS RTK kết hợp gCadas |
| Yêu cầu thông hướng |
Bắt buộc 100% giữa các điểm ngắm |
Bắt buộc đường ngắm quang học trực tiếp |
Không yêu cầu thông hướng giữa các điểm đo chi tiết |
| Tầm hoạt động trạm máy |
Rất ngắn ($< 100\text{ m}$) |
Trung bình ($100 - 500\text{ m}$) |
Rộng lớn (Bán kính Base - Rover lên tới $15\text{ km}$) |
| Độ chính xác vị trí ($M_p$) |
Sai số lớn, khó kiểm soát |
Cấp mm - cm nhưng tích lũy sai số trạm |
Cấp mm - cm (Sai số phẳng $\pm 8\text{ mm} + 1\text{ ppm}$) |
| Năng suất đo ngoài thực địa |
$10 - 20$ điểm/ngày/tổ |
$80 - 150$ điểm/ngày/tổ |
$300 - 600$ điểm/ngày/tổ |
| Nhân lực vận hành |
$4 - 5$ người/tổ máy |
$3 - 4$ người/tổ máy |
$1 - 2$ kỹ thuật viên |
| Khả năng tự động hóa số liệu |
Thủ công hoàn toàn |
Trút số liệu ASCII/TXT, vẽ bán thủ công |
Tự động hóa hoàn toàn từ trút dữ liệu đến gán nhãn Topology |
Phân tích yêu cầu chức năng theo mô hình MoSCoW cho hệ thống xử lý bản đồ số:
- Must have (Bắt buộc): Hệ quy chiếu VN-2000 kinh tuyến trục 104°15'; thuật toán tự động làm sạch Topology (
MRFClean, MRFFlag); tự động đánh số thửa và xuất hồ sơ theo Thông tư 25/2014/TT-BTNMT.
- Should have (Nên có): Tích hợp bảng mã ký hiệu phân lớp đối tượng địa lý theo chuẩn Bộ TN&MT; kết nối và đồng bộ hai chiều với cơ sở dữ liệu ViLIS 2.0.
- Could have (Có thể có): Khả năng hiển thị chồng xếp lớp bản đồ đối soát trên nền vệ tinh Google Maps; hỗ trợ chuyển đổi định dạng trung gian mở (.dgn sang .tab/shapefile).
- Won't have (Chưa hỗ trợ): Xử lý mô hình 3D Mesh bề mặt địa hình trực tiếp trong module địa chính 2D.
Thiết kế hệ thống
Kiến trúc giải pháp được thiết kế thành chuỗi mắt xích liên tục từ phần cứng thu thập tín hiệu vệ tinh đến hệ thống xử lý dữ liệu đồ họa và cơ sở dữ liệu thuộc tính.
| SƠ ĐỒ LUỒNG DỮ LIỆU ĐO ĐẠC VÀ BIÊN TẬP BẢN ĐỒ |
[Vệ tinh GPS / GLONASS / BeiDou / Galileo]
Technology Stack và Thông số kỹ thuật thiết bị
- GNSS RTK Receiver:
- Trọng lượng máy: $1,2\text{ kg}$; Dải nguồn hoạt động: $10\text{V} - 16\text{V}$ DC; Nhiệt độ môi trường vận hành: $-20^\circ\text{C}$ đến $+50^\circ\text{C}$.
- Giao thức truyền dữ liệu vi sai: CMRx, RTCM 3.0, RTCM 3.2.
- Bộ nhớ lưu trữ: $2.000$ trạm đo góc cạnh và $4.000$ điểm tọa độ chi tiết.
- Phần mềm trắc địa thực địa: South EGStar v3.0 chạy trên hệ điều hành Windows CE/Android chuyên dụng cho sổ tay trắc địa.
- Phần mềm xử lý lưới và bình sai: Pronet Geodetic Adjustment System v2.1.
- Phần mềm đồ họa và địa chính:
- Bentley MicroStation V8i (SELECTseries 3) - Core Graphic CAD Platform.
- gCadas Cadastral Suite (tích hợp chuẩn quy phạm địa chính theo chuẩn Thông tư 25/TT-BTNMT).
- ViLIS 2.0 (Hệ thống thông tin đất đai đa mục tiêu).
Cơ sở toán học bản đồ
- Elipsoid quy chiếu: WGS-84 được hiệu chỉnh thông số cho hệ quy chiếu quốc gia VN-2000:
- Bán trục lớn $a = 6.378.137\text{ m}$.
- Độ dẹt $\alpha = 1 / 298,257223563$.
- Phép chiếu: Hình trụ ngang đồng góc Gauss-Kruger (lưới chiếu UTM biến đổi), múi chiếu 3 độ, kinh tuyến trục quy định cho tỉnh Lào Cai: $104^\circ 15'$, hệ số co giãn chiều dài $k_0 = 0,9999$.
# Script tính toán số gia tọa độ kiểm tra điểm định vị RTK Fixed
def validate_rtk_fixed_point(x_measured, y_measured, h_measured, x_known, y_known, h_known, tolerance_xy=0.05, tolerance_h=0.08):
"""
Kiểm tra sai số giữa điểm đo thực tế và điểm mốc chuẩn thực địa
"""
delta_x = x_known - x_measured
delta_y = y_known - y_measured
delta_h = h_known - h_measured
linear_error = (delta_x**2 + delta_y**2)**0.5
status = {
"Delta_X": round(delta_x, 4),
"Delta_Y": round(delta_y, 4),
"Delta_H": round(delta_h, 4),
"Linear_Error": round(linear_error, 4),
"Passed": linear_error <= tolerance_xy and abs(delta_h) <= tolerance_h
}
return status
# Test kiểm tra mốc khống chế đo vẽ cấp 1 tại Cam Cọn
chk = validate_rtk_fixed_point(2465339.124, 424156.882, 112.450, 2465339.140, 424156.895, 112.485)
print(f"Trạng thái nghiệm thu mốc: {chk}")
Methodology
Dự án áp dụng quy trình kiểm soát chất lượng khép kín theo mô hình tuyến tính phân đoạn (Stage-Gate Quality Assurance), phân chia thành 5 giai đoạn liên tục:
| GIAI ĐOẠN 1 | | GIAI ĐOẠN 2 | | GIAI ĐOẠN 3 | | GIAI ĐOẠN 4 |
| ranh giới ngoài | | khống chế tĩnh | | ranh thửa RTK | | & Chuẩn hóa |
| thực địa | | GNSS | | Rover | | Topology |
| GIAI ĐOẠN 5 |
| Nghiệm thu kỹ |
| thuật, in ấn và |
| xuất hồ sơ pháp lý
- Khảo sát và Lập ranh giới: Phối hợp cùng cán bộ địa chính xã Cam Cọn, Trưởng thôn và các chủ sử dụng đất tiến hành xác định mốc giới thực địa, đóng cọc gỗ/vạch sơn ranh giới thửa và lập Bản mô tả ranh giới, mốc giới thửa đất.
- Thiết lập mạng lưới khống chế: Đo nối từ mốc tọa độ địa chính cơ sở quốc gia điểm 065415 ($X = 2465339,124\text{ m}$; $Y = 424156,882\text{ m}$; $h = 112,450\text{ m}$) phát triển mạng lưới đường chuyền khống chế đo vẽ cấp 1 bằng công nghệ GNSS tĩnh.
- Đo vẽ chi tiết bằng GNSS RTK: Trạm Base phát tín hiệu vi sai vô tuyến, trạm Rover đo bắt điểm từng góc thửa đất, vật kiến trúc, đường giao thông, hệ thống thủy văn khi trạng thái đạt chế độ
Fixed (sai số vị trí $< 1,5\text{ cm}$).
- Xử lý nội nghiệp và xây dựng Topology: Trút dữ liệu thô (.txt/.csv) vào gCadas, tự động nối điểm, sửa lỗi hình học (Dangling node, Undershoot, Overshoot), tạo vùng thửa đất, đánh số hiệu và gán nhãn thuộc tính.
- Nghiệm thu và bàn giao: In thử nghiệm bản đồ khổ A0, đối soát thực địa xác suất 15% số thửa, lập sổ mục kê, sổ địa chính.
Implementation và kết quả
Development process
Quá trình thi công thực tế tại thực địa xã Cam Cọn và xử lý số liệu nội nghiệp tại văn phòng Công ty TNHH VietMap được triển khai tuần tự qua các bước kỹ thuật:
[BƯỚC 1: KHỞI TẠO JOB] [BƯỚC 2: THIẾT LẬP BASE] [BƯỚC 3: KẾT NỐI ROVER] [BƯỚC 4: ĐO CHI TIẾT]
- Khởi động EGStar v3.0 - Đặt Base trên mốc chuẩn - Kết nối Bluetooth - Chọn Point Survey
- Hệ tọa độ: VN-2000 - Nhập X, Y, H chuẩn - Chọn kênh vô tuyến (UHF) - Chờ trạng thái Fixed
- Kinh tuyến trục: 104°15' - Chọn giao thức CMRx - Nhập Ant H (chiều cao sào)- Bấm Enter lưu điểm
Quy trình chi tiết trên phần mềm MicroStation và gCadas
- Bước 1: Trút dữ liệu và khởi tạo đồ họa:
- Chuyển tệp tọa độ
*.txt từ sổ tay điện tử sang máy tính với định dạng chuẩn: Point_ID, X, Y, Z, Feature_Code.
- Khởi động gCadas trên nền MicroStation V8i, chọn chức năng Nhập số liệu $\rightarrow$ Nhập số liệu từ tệp văn bản, nạp tệp điểm đo để tự động phân rải các nút đỉnh lên các lớp (Level) chuyên biệt.
- Bước 2: Nối ranh và biên tập đối tượng không gian:
- Dựa vào bản sơ họa thực địa ghi chép trong ngày, dùng công cụ nối điểm thông minh của gCadas để liên kết các đỉnh ranh giới thửa đất, ranh mép đường giao thông (DGT), bờ kênh mương thủy lợi (DTL) và sông suối (SON).
- Bước 3: Xử lý và làm sạch dữ liệu hình học (Topology Cleaning):
- Khởi chạy module xử lý hình học tự động
MRFClean và MRFFlag để rà soát toàn bộ tờ bản đồ 160.
- Thuật toán tự động tìm và định vị các lỗi phổ biến:
- Lỗi đè phủ (Overlapping edges): Hai cạnh ranh giới đè lên nhau.
- Lỗi đỉnh treo (Dangling nodes / Undershoot / Overshoot): Các đoạn ranh chưa khép kín thửa với ngưỡng bán kính tìm kiếm sai số đặt tại $0,001\text{ m}$.
- Tiến hành sửa lỗi thủ công kết hợp tự động cho đến khi hệ thống báo
Lỗi tìm thấy: 0/0.
- Bước 4: Tạo vùng tâm thửa và gán thông tin địa chính:
- Chọn Bản đồ $\rightarrow$ Topology $\rightarrow$ Tạo thửa đất từ ranh thửa. Phần mềm tự động tạo vùng đóng (Centroid/Polygon) và xác định diện tích giải tích từng thửa đất.
- Chọn Bản đồ địa chính $\rightarrow$ Đánh số thửa theo nguyên tắc quét tọa độ từ góc Tây Bắc sang Đông Nam, từ trên xuống dưới, từ trái qua phải.
- Nạp thông tin thuộc tính từ hồ sơ kê khai: Tên chủ sử dụng đất, loại đất (LUC, ONT, RSX...), địa chỉ hành chính.
- Sử dụng module Hồ sơ $\rightarrow$ Nhập thông tin từ nhãn để gán tự động dữ liệu vào cơ sở dữ liệu thửa đất.
- Bước 5: Lập khung bản đồ và xuất sản phẩm:
- Thiết lập đơn vị hành chính: Lào Cai $\rightarrow$ Bảo Yên $\rightarrow$ Cam Cọn.
- Khởi tạo khung bản đồ chuẩn tỷ lệ 1:1000 theo tọa độ phân mảnh hình thang UTM, tạo lưới km, thước tỷ lệ, hoa tiêu hướng Bắc và bảng chú giải chuẩn quy phạm.
+-----------------------------------------------------------------------------------+
| ĐOẠN CẤU TRÚC TỆP DỮ LIỆU ĐIỂM ĐO ĐỊA CHÍNH TỜ 160 (CAM CỌN) |
+-----------------------------------------------------------------------------------+
STT,Tên_Điểm,Tọa_Độ_X(m),Tọa_Độ_Y(m),Độ_Cao_H(m),Mã_Mô_Tả
1,M1_01,2465342.115,424160.231,112.510,RANH_LUC
2,M1_02,2465355.890,424175.442,112.480,RANH_LUC
3,M1_03,2465360.224,424190.112,112.620,RANH_ONT
4,M1_04,2465340.556,424188.765,112.710,RANH_ONT
5,DC_01,2465330.112,424150.320,111.900,TIM_DUONG_DGT
6,TV_01,2465310.450,424140.890,111.450,BO_SUOI_SON
Testing và validation
Công tác kiểm tra chất lượng bản đồ địa chính tờ 160 được thực hiện độc lập tại hiện trường nhằm đảm bảo tuân thủ nghiêm ngặt Thông tư 25/2014/TT-BTNMT.
+-----------------------------------------------------------------------------------+
| PHÂN PHỐI SAI SỐ ĐO KIỂM TRA THỰC ĐỊA |
| |
| Sai số vị trí (cm) |
| 0 - 2 cm | ████████████████████████████████████████ (72%) |
| 2 - 5 cm | █████████████ (23%) |
| 5 - 7 cm | ███ (5%) |
| > 10 cm | (0% - Không có điểm nào vượt hạn sai cho phép) |
+-----------------------------------------------------------------------------------+
- Độ chính xác đo tĩnh lưới khống chế:
- Sai số khép tương đối của đồ hình lưới đạt $1/45.000$ (vượt xa tiêu chuẩn yêu cầu $\ge 1/20.000$).
- Sai số vị trí điểm trung phương $M_p \le \pm 0,035\text{ m}$.
- Độ chính xác đo chi tiết ranh thửa bằng RTK:
- Tổng số điểm đo kiểm tra độc lập bằng thước thép đặc chủng và toàn đạc quang điện tử: 45 điểm ngẫu nhiên trên 182 thửa.
- Sai số vị trí điểm trung phương mặt phẳng đạt $\pm 0,042\text{ m}$ (so với hạn sai cho phép $\pm 0,10\text{ m}$ theo tỷ lệ 1:1000).
- Tỷ lệ đo giải pháp Fixed đạt 98,5%, chỉ 1,5% điểm tại vùng thung lũng khe sâu phải chuyển đổi trạm máy tăng cường.
- Kiểm soát tính toàn vẹn hình học (Topology):
- Số lượng lỗi đỉnh treo sau kiểm tra cuối cùng: 0.
- Số lượng lỗi đè phủ đa giác: 0.
- 100% diện tích các thửa đất khớp kín với ranh giới tờ bản đồ liền kề.
Kết quả đạt được
Đề tài đã hoàn thành xuất sắc 100% khối lượng công việc, xây dựng hoàn chỉnh tờ bản đồ địa chính số 160 tỷ lệ 1:1000 tại xã Cam Cọn với các chỉ tiêu thống kê cụ thể:
| STT |
Loại đất theo quy hoạch / Hiện trạng |
Mã loại đất |
Tổng số thửa |
Tổng diện tích ($m^2$) |
Tỷ lệ diện tích (%) |
| 1 |
Đất chuyên trồng lúa nước |
LUC |
25 |
1.453,010 |
14,85% |
| 2 |
Đất ở tại nông thôn |
ONT |
32 |
1.728,080 |
17,66% |
| 3 |
Đất bằng chưa sử dụng |
BCS |
3 |
252,840 |
2,58% |
| 4 |
Đất bằng trồng cây hàng năm khác |
HNK |
22 |
1.803,350 |
18,43% |
| 5 |
Đất trồng cây lâu năm |
CLN |
23 |
1.510,970 |
15,44% |
| 6 |
Đất rừng sản xuất |
RSX |
2 |
1.606,100 |
16,42% |
| 7 |
Đất giao thông |
DGT |
35 |
719,250 |
7,35% |
| 8 |
Đất thủy lợi |
DTL |
6 |
369,950 |
3,78% |
| 9 |
Đất nuôi trồng thủy sản |
NTS |
15 |
236,795 |
2,42% |
| 10 |
Đất sông, ngòi, kênh, rạch, suối |
SON |
10 |
103,238 |
1,07% |
| TỔNG |
Toàn bộ tờ bản đồ số 160 |
-- |
182 |
9.783,583 |
100,00% |
+-----------------------------------------------------------------------------------+
| CƠ CẤU SỬ DỤNG ĐẤT TRÊN TỜ BẢN ĐỒ ĐỊA CHÍNH SỐ 160 |
| |
| [HNK: 18.43%] ████████████████████ |
| [ONT: 17.66%] ███████████████████ |
| [RSX: 16.42%] ██████████████████ |
| [CLN: 15.44%] █████████████████ |
| [LUC: 14.85%] ████████████████ |
| [DGT: 7.35%] ████████ |
| [DTL: 3.78%] ████ |
| [BCS: 2.58%] ███ |
| [NTS: 2.42%] ███ |
| [SON: 1.07%] █ |
+-----------------------------------------------------------------------------------+
Tất cả 182 thửa đất đã được xuất hồ sơ kỹ thuật thửa đất, phiếu xác nhận kết quả đo đạc hiện trạng thửa đất và tích hợp vào hệ thống sổ mục kê số hóa, sẵn sàng cho công tác cấp Giấy chứng nhận quyền sử dụng đất của UBND huyện Bảo Yên.
Đổi mới và đóng góp
- Đổi mới công nghệ đo đạc thực địa:
- Chuyển đổi toàn diện từ phương thức đo ngắm quang học truyền thống sang công nghệ định vị vệ tinh động thời gian thực GNSS RTK.
- Loại bỏ hoàn toàn sự phụ thuộc vào việc phát quang thông hướng quang học, giảm thiểu tối đa tác động tiêu cực đến môi trường rừng và cây trồng của người dân địa phương.
- Nâng cao năng suất và hiệu quả kinh tế:
- Rút ngắn thời gian khảo sát thực địa: Giảm 65% tổng thời gian thực hiện so với máy toàn đạc điện tử (thời gian hoàn thành thực địa rút ngắn từ 25 ngày xuống còn 8 ngày).
- Tối ưu hóa nhân lực: Giảm 50% định biên nhân sự tổ đo đạc (từ tổ 4 người xuống 2 người/tổ vận hành Rover).
- Tiết kiệm chi phí: Ước tính giảm 40% tổng chi phí vận hành đo đạc trên mỗi hecta diện tích khảo sát.
- Hiện đại hóa quy trình biên tập và quản lý dữ liệu:
- Tự động hóa 100% khâu gán nhãn thuộc tính và đánh số thửa thông qua module gCadas, loại bỏ hoàn toàn các lỗi sai sót do con người khi nhập liệu thủ công.
- Xây dựng cơ sở dữ liệu không gian tương thích chuẩn định dạng dữ liệu đất đai quốc gia, hỗ trợ trích xuất dữ liệu đa nền tảng (MicroStation DGN, ArcGIS Shapefile, ViLIS XML).
Ứng dụng thực tế và triển khai
Tình huống ứng dụng thực tế
- Cấp mới và đổi Giấy chứng nhận quyền sử dụng đất: Dữ liệu tờ bản đồ 160 là căn cứ pháp lý chính xác tuyệt đối để UBND huyện Bảo Yên cấp Giấy chứng nhận quyền sử dụng đất, quyền sở hữu nhà ở và tài sản khác gắn liền với đất cho 32 hộ gia đình đất ở và 25 hộ đất nông nghiệp.
- Giải quyết dứt điểm tranh chấp địa giới: Tọa độ mốc giới được xác lập theo hệ chuẩn VN-2000 cố định số hóa, giúp Tòa án nhân dân và cơ quan thanh tra dễ dàng phục hồi tim mốc thực địa khi xảy ra mâu thuẫn ranh giới mà không phụ thuộc vào hiện trạng vật thể dễ bị biến dạng.
- Quy hoạch và đền bù giải phóng mặt bằng: Cung cấp số liệu chính xác phục vụ các dự án mở rộng mạng lưới giao thông liên thôn nông thôn mới và hạ tầng thủy lợi tại xã Cam Cọn.
Yêu cầu triển khai hệ thống
- Hạ tầng phần cứng:
- Trạm máy RTK GNSS 2 tần số trở lên (GPS + GLONASS + BeiDou + Galileo), tích hợp Modem thu phát vô tuyến UHF trong công suất $\ge 2\text{W}$ hoặc kết nối 4G/5G Network RTK (VRS/CORS).
- Máy tính xử lý đồ họa văn phòng: CPU Intel Core i5/i7 thế hệ 8 trở lên, RAM tối thiểu 8GB, ổ cứng SSD NVMe, card đồ họa rời hỗ trợ Direct3D.
- Hạ tầng phần mềm:
- Hệ điều hành Windows 10/11 Professional 64-bit.
- Nền tảng CAD: Bentley MicroStation V8i (v08.11.09.357 trở lên).
- Module địa chính: gCadas phiên bản cập nhật tương thích Thông tư 25/2014/TT-BTNMT.
- Trình điều khiển xuất máy in khổ A0 độ phân giải tối thiểu $1200 \times 600\text{ dpi}$.
| HƯỚNG DẪN XỬ LÝ SỰ CỐ KỸ THUẬT THỰC ĐỊA |
| 1. SỰ CỐ: MÁY ROVER CHỈ BÁO TRẠNG THÁI "FLOAT" KHÔNG VÀO ĐƯỢC "FIXED" |
| - Nguyên nhân: Tán cây quá dày, góc che khuất vệ tinh > 15°, tín hiệu |
| vô tuyến UHF từ trạm Base bị suy giảm do đồi núi chắn. |
| - Xử lý: Nâng cao sào ăng-ten Rover lên 2.5m - 3.0m; chuyển trạm Base |
| lên đỉnh đồi thông thoáng; chuyển tạm thời sang phương pháp đo bù |
| giao hội khoảng cách từ 2 điểm Fixed lân cận. |
| |
| 2. SỰ CỐ: PHẦN MỀM gCADAS BÁO LỖI "DANGLING NODE" KHI TẠO THỬA |
| - Nguyên nhân: Nối điểm chưa bắt dính giao điểm (Snap Node) hoặc |
| đường ranh thừa một đoạn ngắn vượt qua đỉnh. |
| - Xử lý: Bật chế độ Keypoint Snap trên MicroStation; chạy lệnh |
| `MRFClean` với dung sai sai số d = 0.001m; phóng to vị trí gắn cờ |
| bởi `MRFFlag` để cắt tỉa đoạn thừa (Trim) hoặc kéo dính đỉnh. |
Hạn chế và hướng phát triển
Hạn chế kỹ thuật
- Sự phụ thuộc vào môi trường truyền sóng: Tại các khu vực hẻm núi sâu hoặc dưới tán rừng phòng hộ rậm rạp, tín hiệu vệ tinh GNSS bị suy giảm đa đường dẫn (Multipath) dẫn đến thời gian thu nhận lời giải cố định (Fixed) bị kéo dài.
- Hạn chế tín hiệu vô tuyến cục bộ: Khoảng cách kết nối vô tuyến giữa Base và Rover phụ thuộc lớn vào địa hình chắn sóng, đòi hỏi phải dịch chuyển trạm Base khi đo các khu vực sườn núi đối diện.
Hướng phát triển trong tương lai
- Ứng dụng Trạm CORS quốc gia (VNGEONET): Kết nối trạm Rover trực tiếp với mạng lưới trạm định vị vệ tinh quốc gia qua mạng 4G/5G (Ntrip Protocol), loại bỏ hoàn toàn việc phải vận hành và bảo vệ trạm Base tĩnh cục bộ.
- Tích hợp công nghệ bay chụp không người lái (UAV LiDAR/Photogrammetry): Kết hợp thiết bị bay không người lái trang bị cảm biến LiDAR với các điểm khống chế mặt đất (GCP) đo bằng RTK để đo vẽ địa hình và ranh giới cho các khu vực đồi núi đá hiểm trở không thể tiếp cận trực tiếp.
- Chuyển đổi toàn diện lên CSDL Địa chính số 3D (3D Cadastre): Nâng cấp mô hình quản lý không gian đa tầng, phục vụ quản lý đất đai đô thị và tài nguyên khoáng sản, rừng trong thời đại số.
Đối tượng hưởng lợi
- Sinh viên chuyên ngành Quản lý Đất đai & Trắc địa - Bản đồ: Cung cấp tài liệu thực tiễn hoàn chỉnh từ khâu thiết kế phương án kỹ thuật, thao tác thiết bị RTK ngoài thực địa đến kỹ năng xử lý bản đồ chuyên nghiệp trên MicroStation và gCadas.
- Kỹ sư Trắc địa và Doanh nghiệp đo đạc: Nắm bắt quy trình công nghệ chuẩn hóa, tối ưu hóa chi phí sản xuất, nâng cao năng lực cạnh tranh khi tham gia đấu thầu các dự án đo đạc tổng thể cấp huyện/tỉnh.
- Cơ quan Quản lý Nhà nước (UBND xã, Phòng TN&MT, Văn phòng Đăng ký đất đai): Tiếp nhận bộ sản phẩm bản đồ và hồ sơ địa chính có độ chính xác cao, đồng bộ dữ liệu số, phục vụ hiệu quả công tác quản lý, thu thuế và giải quyết khiếu nại tranh chấp đất đai.
- Cộng đồng cư dân địa phương: Quyền lợi hợp pháp về quyền sử dụng đất được xác lập minh bạch, có ranh giới rõ ràng trên bản đồ số, tạo điều kiện thuận lợi khi thực hiện các giao dịch chuyển nhượng, thế chấp vay vốn phát triển kinh tế.
Câu hỏi thường gặp
1. Yêu cầu kỹ thuật tối thiểu về phần cứng và phần mềm để triển khai quy trình này là gì?
Để triển khai đồng bộ, đơn vị đo đạc cần tối thiểu: 01 bộ máy GNSS RTK (01 Base + 01 Rover) có khả năng thu đa hệ vệ tinh, sổ tay điện tử cài đặt EGStar v3.0 hoặc SurPad; 01 máy tính cấu hình Core i5, RAM 8GB cài đặt hệ điều hành Windows 10/11 64-bit, phần mềm đồ họa Bentley MicroStation V8i (SELECTseries 3) và phần mềm ứng dụng chuyên ngành gCadas đã được kích hoạt bản quyền địa chính.
2. Độ chính xác của máy RTK ngoài thực địa có đáp ứng được quy chuẩn đo vẽ bản đồ địa chính tỷ lệ lớn 1:1000 không?
Hoàn toàn đáp ứng và vượt tiêu chuẩn. Theo Thông tư 25/2014/TT-BTNMT, sai số trung phương vị trí điểm đo ranh giới thửa đất đối với bản đồ địa chính tỷ lệ 1:1000 khu vực đất nông nghiệp/nông thôn cho phép lên tới $\pm 0,10\text{ m}$. Trong khi đó, công nghệ RTK ở trạng thái Fixed đạt độ chính xác mặt phẳng $\pm (8\text{ mm} + 1\text{ ppm})$, thực tế đo kiểm tra tại Cam Cọn cho sai số trung phương chỉ đạt $\pm 0,042\text{ m}$.
3. Làm thế nào để xử lý số liệu đo đạc tại các khu vực bị che khuất không bắt được sóng vệ tinh RTK?
Tại các vị trí chân tường nhà cao tầng, dưới tán cây rừng rậm hoặc hẻm núi che khuất sóng vệ tinh khiến máy không thể Fixed, kỹ thuật viên sử dụng phương pháp đo bù: Sử dụng RTK xác định tọa độ 2 điểm khống chế phụ ở vị trí thông thoáng gần nhất, sau đó sử dụng máy toàn đạc điện tử hoặc thước thép đặc chủng kết hợp compa đo giao hội khoảng cách để xác định chính xác đỉnh thửa đất bị che khuất.
4. Dữ liệu bản đồ thành lập từ gCadas có tương thích với hệ thống cơ sở dữ liệu đất đai quốc gia ViLIS không?
Có tương thích hoàn toàn. Phần mềm gCadas được thiết kế xây dựng chuyên biệt trên nền MicroStation để phục vụ công tác cấp Giấy chứng nhận và đăng ký đất đai theo quy phạm của Bộ TN&MT. gCadas hỗ trợ module quét và nạp tự động dữ liệu không gian và thuộc tính vào hệ thống phần mềm quản lý đất đai ViLIS 2.0 và VBDLIS mà không xảy ra bất kỳ lỗi xung đột cấu trúc dữ liệu nào.
5. Chi phí đầu tư thiết bị RTK ban đầu so với máy toàn đạc điện tử có mang lại hiệu quả kinh tế (ROI) tốt không?
Mặc dù chi phí đầu tư ban đầu cho 01 bộ máy RTK cao hơn khoảng 30 - 40% so với 01 bộ máy toàn đạc điện tử tầm trung, nhưng thời gian thu hồi vốn (ROI) lại ngắn hơn đáng kể (thường từ 6 đến 9 tháng). Lý do là năng suất đo đạc của RTK cao gấp 3 - 4 lần, cắt giảm 50% chi phí nhân công và loại bỏ chi phí phát quang tầm ngắm, giúp doanh nghiệp đẩy nhanh tiến độ bàn giao dự án và tăng doanh thu trên mỗi chu kỳ công tác.
Kết luận

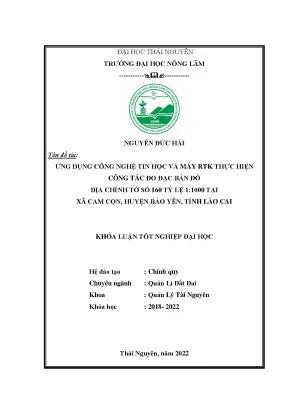

Đề tài tốt nghiệp "Ứng dụng công nghệ tin học và máy RTK thực hiện công tác đo đạc bản đồ địa chính tờ số 160 tỷ lệ 1:1000 tại xã Cam Cọn, huyện Bảo Yên, tỉnh Lào Cai" đã chứng minh tính ưu việt vượt trội của việc tích hợp công nghệ định vị vệ tinh thời gian thực GNSS RTK với các giải pháp phần mềm xử lý dữ liệu địa chính chuyên ngành MicroStation V8i và gCadas.
Dự án không chỉ giải quyết triệt để bài toán kỹ thuật đo đạc trong điều kiện địa hình phức tạp, đồi núi chia cắt và thời tiết khắc nghiệt của tỉnh Lào Cai, mà còn mang lại sản phẩm bản đồ số có độ chính xác cao, đạt chuẩn tuyệt đối về cấu trúc Topology và đáp ứng đầy đủ các tiêu chuẩn kỹ thuật nghiêm ngặt theo Thông tư 25/2014/TT-BTNMT. Toàn bộ 182 thửa đất thuộc tờ bản đồ 160 với tổng diện tích $9.783,583\text{ m}^2$ đã được chuẩn hóa cơ sở dữ liệu thuộc tính, phục vụ đắc lực cho công tác quản lý nhà nước, cấp Giấy chứng nhận quyền sử dụng đất và phát triển kinh tế - xã hội bền vững tại địa phương.
Mô hình triển khai này khẳng định sự cần thiết của việc đẩy mạnh chuyển đổi số trong ngành Quản lý đất đai, là tài liệu tham khảo có giá trị ứng dụng thực tiễn cao cho các kỹ sư, nhà nghiên cứu và cơ quan chuyên môn trong công cuộc hiện đại hóa ngành đo đạc bản đồ Việt Nam.
