Giới thiệu dự án

Công tác quản lý đất đai hiện đại đòi hỏi hệ thống cơ sở dữ liệu không gian có độ chính xác tuyệt đối, đồng bộ về mặt pháp lý và kỹ thuật số. Theo quy định của Luật Đất đai năm 2013 cùng các văn bản hướng dẫn như Thông tư số 25/2014/TT-BTNMT và Thông tư số 30/2013/TT-BTNMT của Bộ Tài nguyên và Môi trường, việc đo vẽ lập mới và chỉnh lý bản đồ địa chính chính quy là nền tảng cốt lõi phục vụ công tác đăng ký đất đai, cấp Giấy chứng nhận quyền sử dụng đất, quyền sở hữu nhà ở và tài sản khác gắn liền với đất.

Tại xã Thượng Hà, huyện Bảo Yên, tỉnh Lào Cai — khu vực miền núi có địa hình chia cắt mạnh bởi hệ thống núi Con Voi, Tây Côn Lĩnh và lưu vực sông Chảy — hệ thống bản đồ địa chính tỷ lệ 1:2000 thành lập từ năm 2004 đã bộc lộ nhiều sai lệch lớn. Sự biến động mạnh mẽ về hiện trạng sử dụng đất của 610 hộ dân (2.595 nhân khẩu), kết hợp với nhu cầu phân chia ranh giới chi tiết, đòi hỏi phải đo vẽ nâng cấp và chỉnh lý lên tỷ lệ 1:1000. Các phương pháp đo vẽ thủ công truyền thống bằng máy quang cơ hoặc toàn đạc điện tử đơn thuần gặp trở ngại lớn về thông hướng tầm nhìn, thời gian thi công kéo dài và nguy cơ tích lũy sai số cao.

                    MỤC TIÊU VÀ PHẠM VI DỰ ÁN

Dự án xác định các mục tiêu cụ thể:

  1. Thiết lập mạng lưới khống chế đo vẽ: Khảo sát, chôn mốc và đo nối 04 điểm địa chính gốc cùng 20 điểm khống chế GNSS nhằm tạo khung tọa độ chuẩn xác cao.
  2. Đo vẽ chi tiết ngoại nghiệp: Ứng dụng công nghệ định vị vệ tinh động thời gian thực (GNSS-RTK) đo đạc toàn bộ ranh giới thửa đất, nhà cửa, đường giao thông và hệ thống thủy lợi.
  3. Thành lập bản đồ địa chính số: Ứng dụng phần mềm MicroStation V8i kết hợp modul địa chính GcadasCE để nhập số liệu, xây dựng cấu trúc không gian (Topology), đóng vùng khép kín, gán nhãn quy chủ và xuất bản đồ địa chính tờ số 78 tỷ lệ 1:1000.

Giải pháp tích hợp công nghệ tin học chuyên ngành và máy định vị GNSS South S82 mang lại khả năng đo đạc tức thời, không phụ thuộc vào điều kiện thời tiết phức tạp hay yêu cầu thông hướng quang học khắt khe giữa các trạm máy. Phạm vi nghiên cứu tập trung trọn vẹn vào tờ bản đồ địa chính số 78 (kích thước khung chuẩn $50 \times 50\text{ cm}$, tương ứng diện tích ngoại nghiệp $25\text{ ha}$) tại xã Thượng Hà, huyện Bảo Yên, tỉnh Lào Cai.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi triển khai, việc phân tích ưu và nhược điểm của các phương pháp thành lập bản đồ địa chính hiện hành được thực hiện nhằm xác định công nghệ tối ưu:

Tiêu chí so sánh Đo toàn đạc điện tử truyền thống Đo ảnh hàng không kết hợp dã ngoại Giải pháp tích hợp GNSS-RTK & GcadasCE
Yêu cầu thông hướng Bắt buộc thông hướng giữa 2 điểm đo Không cần thông hướng mặt đất Chỉ cần thông thoáng góc mở bầu trời trạm máy
Độ chính xác mặt bằng Cao ($\pm 5\text{mm} + 2\text{ppm}$) Trung bình ($\pm 10 - 20\text{cm}$) Cực cao ($\pm 10\text{mm} + 1\text{ppm RMS}$)
Năng suất đo ngoại nghiệp $80 - 150\text{ điểm/ngày}$ Phụ thuộc thời tiết và bay chụp $350 - 600\text{ điểm/ngày}$
Chi phí nhân công & máy Cao, cần nhiều người gương Rất lớn, chỉ phù hợp diện tích rộng Tối ưu, chỉ cần 1 kỹ thuật viên vận hành Rover
Khả năng tự động hóa CSDL Thủ công qua nhiều bước trung gian Xử lý ảnh phức tạp Tự động trút dữ liệu và tạo Topology trực tiếp

Yêu cầu kỹ thuật được phân loại theo mô hình MoSCoW:

  • Must Have (Bắt buộc): Tuân thủ sai số vị trí điểm $\le 5\text{ cm}$ theo Thông tư số 25/2014/TT-BTNMT; hệ quy chiếu VN-2000 (kinh tuyến trục $104^\circ45'$, múi chiếu $3^\circ$); Topology $100%$ không bị hở vùng hoặc đè ranh.
  • Should Have (Nên có): Tự động hóa gán nhãn số thửa, diện tích và loại đất từ sổ đo quy chủ.
  • Could Have (Có thể có): Xuất định dạng tương thích trực tiếp với các hệ thống GIS địa chính cấp tỉnh.
  • Won't Have (Chưa thực hiện): Quét 3D laser mặt đất (TLS) hoặc bay quét LiDAR do chi phí vượt định mức dự toán.

Thiết kế hệ thống

Kiến trúc luồng xử lý dữ liệu địa chính tích hợp từ khâu ngoại nghiệp đến cơ sở dữ liệu số:

Hệ thống sử dụng các thành phần công nghệ với thông số kỹ thuật tiêu chuẩn:

  • Hệ thống phần cứng đo đạc: Máy GNSS South S82 hai tần số, bộ phát Radio ngoài công suất phát $25\text{W}$ gồm 9 kênh tần số UHF, phạm vi phát cải chính $12\text{km}$. Máy toàn đạc điện tử hỗ trợ các điểm góc khuất tán cây.
  • Nền tảng phần mềm: Bentley MicroStation V8i (v8.11.09) làm môi trường đồ họa CAD; GcadasCE chạy trên nền MicroStation để xử lý thuộc tính và topology địa chính; Pronet v2.1 xử lý bình sai lưới mặt bằng.
  • Cơ sở toán học bản đồ: Hệ quy chiếu quốc gia VN-2000, Elipsoid WGS-84 quy đổi tham số địa phương: bán trục lớn $a = 6.378.137,0\text{ m}$, độ dẹt $\alpha = 1/298,25723563$, hằng số trọng trường $GM = 398.600,5\text{ km}^3/\text{s}^2$.

Methodology

Phương pháp luận của dự án tuân theo quy trình kiểm chuẩn 4 giai đoạn nghiêm ngặt:

  1. Giai đoạn Chuẩn bị & Khảo sát: Thu thập 17 tờ bản đồ địa chính 1:2000 đo vẽ năm 2004, tài liệu địa giới hành chính; khảo sát thực địa, chọn vị trí và chôn mốc khống chế.
  2. Giai đoạn Ngoại nghiệp GNSS-RTK: Thiết lập trạm Base tĩnh tại mốc địa chính cấp cao; phát sóng UHF cải chính tọa độ $WGS-84 \rightarrow VN-2000$; di chuyển trạm Rover đo chi tiết các điểm góc thửa theo nguyên tắc tọa độ cực.
  3. Giai đoạn Nội nghiệp & Xử lý số liệu: Trút số liệu, lọc sai số thô, bình sai lưới khống chế bằng Pronet, chuyển đổi định dạng .dat sang .txt, import điểm vào MicroStation V8i, số hóa ranh giới và gán thông tin quy chủ trên GcadasCE.
  4. Giai đoạn Kiểm tra & Nghiệm thu: Đối soát thực địa, đo kiểm tra ngẫu nhiên bằng thước thép và toàn đạc điện tử, nghiệm thu kỹ thuật theo 3 cấp quản lý chất lượng.

Implementation và kết quả

Development process

Quá trình xử lý nội nghiệp bắt đầu từ việc trút số liệu thô từ sổ tay điều khiển máy GNSS South S82 qua cổng USB với giao thức truyền thông chuẩn:

Tốc độ Baudrate: 9600 bps | Data Bits: 8 | Parity: None | Stop Bits: 1
Kiểu trút: Received and convert FC5 data to ASC format -> 03042018.dat

File dữ liệu sau đó được tiền xử lý và chuyển đổi định dạng cấu trúc bảng để MicroStation V8i và GcadasCE có thể biên tập:

// Cấu trúc file số liệu đo chi tiết (.txt) chuẩn hóa:
// [Tên điểm],[Tọa độ Y/East],[Tọa độ X/North],[Độ cao H],[Mã địa vật Code]
101,489234.512,2468120.345,125.43,R_DAT
102,489256.780,2468135.670,125.80,R_DAT
103,489280.120,2468110.210,124.95,NHA_BT
104,489245.900,2468095.450,124.70,MEP_DUONG

Thuật toán tính toán tọa độ cực từ trạm máy đến điểm chi tiết ngoài thực địa được biểu diễn qua hệ phương trình giải tích:

$$\begin{cases} X_P = X_A + S \cdot \cos(\alpha_{A-P}) \ Y_P = Y_A + S \cdot \sin(\alpha_{A-P}) \end{cases}$$

Trong đó $X_A, Y_A$ là tọa độ trạm khống chế đã bình sai; $S$ là chiều dài cạnh nghiêng đã hiệu chỉnh độ co giãn quy về mặt phẳng chiếu; $\alpha_{A-P}$ là góc phương vị cạnh đo.

// Mô phỏng thuật toán tính diện tích đa giác thửa đất khép kín (Công thức Gauss)
// Ứng dụng trong modul GcadasCE khi xử lý Topology
#include <stdio.h>
#include <math.h>

typedef struct {
    double x;
    double y;
} Point2D;

double calculate_parcel_area(Point2D points[], int n) {
    double area = 0.0;
    for (int i = 0; i < n; i++) {
        int next = (i + 1) % n;
        area += (points[i].x * points[next].y) - (points[next].x * points[i].y);
    }
    return fabs(area) / 2.0;
}

Sau khi vẽ kết nối các đỉnh thửa theo sơ họa ngoại nghiệp, chức năng Tạo Topology trong GcadasCE được thực thi để làm sạch dữ liệu không gian:

  • Tìm và sửa lỗi bắt điểm quá (Overshoot) hoặc chưa tới (Undershoot).
  • Tự động đóng vùng các đường bao khép kín thành đối tượng thửa đất (Centroid/Polygon).
  • Gán thông tin thuộc tính: Tên chủ sử dụng, số hiệu thửa, diện tích pháp lý, mã loại đất (ONT, CLN, LUC, RSX).
          XỬ LÝ LỖI TOPOLOGY TRÊN GCADASCE
      Lỗi Undershoot (Hở ranh)     Lỗi Overshoot (Thừa ranh)
      => Tự động nối đỉnh          => Cắt tỉa đoạn thừa

Testing và validation

Chất lượng mạng lưới khống chế và các điểm đo chi tiết trên tờ số 78 được đánh giá qua các chỉ tiêu sai số thực tế đối chiếu với quy chuẩn Thông tư số 25/2014/TT-BTNMT:

              ĐÁNH GIÁ ĐỘ CHÍNH XÁC LƯỚI KHỐNG CHẾ

Kết quả đo kiểm tra đối soát độc lập 45 cạnh thửa đất bằng thước thép kỹ thuật và máy toàn đạc điện tử cho thấy $100%$ cạnh đo có sai số chiều dài nằm trong ngưỡng cho phép ($\Delta S \le 0,05\text{ m}$ ở vùng núi).

Kết quả đạt được

  1. Về mặt dữ liệu không gian: Hoàn thành biên tập hoàn chỉnh tờ bản đồ địa chính số 78 tỷ lệ 1:1000 xã Thượng Hà gồm đầy đủ khung bản đồ, lưới kinh tọa độ, địa vật định hướng, hệ thống giao thông và thủy hệ sông Chảy.
  2. Về mặt dữ liệu thuộc tính: Xác định chính xác 184 thửa đất với tổng diện tích $25\text{ ha}$, phân định rõ ràng các loại đất nông nghiệp, đất ở tại nông thôn (ONT), đất trồng cây lâu năm (CLN) và đất rừng sản xuất (RSX).
  3. Hồ sơ kèm theo: Xuất tự động bảng thống kê diện tích đất đai theo từng chủ sử dụng, phiếu mô tả ranh giới mốc giới thửa đất và trích lục bản đồ địa chính phục vụ xét duyệt cấp Giấy chứng nhận quyền sử dụng đất.

Đổi mới và đóng góp

  • Tối ưu hóa quy trình trắc địa vùng núi chia cắt: Đề tài đã giải quyết triệt để bài toán khó khăn về tầm nhìn thông hướng tại địa hình nhiều đồi dốc, khe sâu của xã Thượng Hà bằng việc sử dụng giải pháp GNSS-RTK qua sóng vô tuyến UHF $25\text{W}$, giảm $65%$ khối lượng công việc phát luồng dọn tuyến so với phương pháp đường chuyền kinh vĩ truyền thống.
  • Liên thông dữ liệu tự động giữa GNSS và CAD/GIS: Loại bỏ hoàn toàn phương pháp nhập thủ công tọa độ từng điểm, thay thế bằng luồng chuyển đổi tự động từ tệp đo .dat $\rightarrow$ .txt $\rightarrow$ GcadasCE, triệt tiêu sai số do con người nhập liệu ($0%$ lỗi nhập sai tọa độ).
  • Chuẩn hóa mô hình Topology theo tiêu chuẩn Bộ Tài nguyên và Môi trường: Tạo lập cơ sở dữ liệu địa chính không gian dạng số đồng bộ, tạo tiền đề để tích hợp trực tiếp vào phần mềm VBDLIS và hệ thống cơ sở dữ liệu đất đai quốc gia.

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng thực tế

Quy trình công nghệ và kết quả của đề tài đã được bàn giao cho Công ty TNHH VietMap và Phòng Tài nguyên và Môi trường huyện Bảo Yên ứng dụng trong:

  • Công tác cấp mới và cấp đổi Giấy chứng nhận quyền sử dụng đất cho các hộ dân tại xã Thượng Hà.
  • Giải quyết tranh chấp ranh giới đất đai giữa các chủ sử dụng đất nhờ tọa độ ranh giới có độ chính xác cấp centimet.
  • Quy hoạch hạ tầng nông thôn mới, mở rộng đường liên xã và kênh mương nội đồng dọc lưu vực sông Chảy.

Phân tích hiệu quả kinh tế (ROI)

Triển khai công nghệ GNSS-RTK kết hợp GcadasCE mang lại hiệu quả rõ rệt về mặt kinh tế:

                 SO SÁNH HIỆU QUẢ KINH TẾ

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Vùng lõm sóng viễn thông và địa hình che khuất: Tại các khe núi sâu và khu vực tán rừng rậm rạp, số lượng vệ tinh thu nhận ($PDOP > 4$) và cường độ tín hiệu Radio UHF bị suy giảm, đòi hỏi phải phối hợp máy toàn đạc điện tử để đo bù các điểm góc khuất.
  • Thời lượng nguồn điện dã ngoại: Trạm Base phát sóng công suất lớn $25\text{W}$ tiêu hao ắc quy nhanh chóng, cần trang bị thêm bình ắc quy dự phòng khi di chuyển tại địa hình đồi núi dốc.

Hướng phát triển

  • Tích hợp mạng lưới trạm định vị vệ tinh liên tục quốc gia (VN-Cors) để loại bỏ hoàn toàn việc dựng trạm Base tĩnh cục bộ, chuyển sang đo qua mạng 4G/5G NTRIP.
  • Ứng dụng thiết bị bay không người lái (UAV) gắn cảm biến LiDAR kết hợp GNSS-RTK để quét địa hình 3D cho các khu vực rừng núi có độ dốc $> 30^\circ$, gia tăng tối đa mức độ an toàn cho kỹ sư trắc địa.

Đối tượng hưởng lợi

  • Sinh viên & Học viên ngành Quản lý Đất đai / Kỹ thuật Trắc địa: Tài liệu tham khảo thực tiễn về quy trình chuyển đổi số liệu từ máy GNSS sang bản đồ địa chính trên phần mềm MicroStation V8i và GcadasCE.
  • Kỹ sư trắc địa & Chuyên viên bản đồ: Nắm bắt quy trình xử lý lỗi Topology, chuẩn hóa định dạng tệp và phương pháp bình sai lưới mặt bằng khu vực miền núi.
  • Cơ quan quản lý nhà nước (Sở/Phòng TN&MT, UBND cấp xã): Sở hữu bộ cơ sở dữ liệu bản đồ địa chính số chính quy, phục vụ quản lý biến động, tính thuế đất đai và quy hoạch sử dụng đất minh bạch.
  • Người dân địa phương: Được xác lập quyền sử dụng đất hợp pháp, giảm thiểu tranh chấp ranh giới, đẩy nhanh thời gian cấp sổ đỏ.

Câu hỏi thường gặp

1. Cần những thiết bị phần cứng và phần mềm nào để triển khai quy trình này?

Yêu cầu tối thiểu bao gồm: 01 bộ máy GNSS 2 tần số (1 Base, 1 Rover kèm Radio phát công suất $\ge 25\text{W}$); máy tính chạy hệ điều hành Windows 7/10/11 (RAM tối thiểu $8\text{GB}$); phần mềm Bentley MicroStation V8i; modul địa chính GcadasCE (có khóa cứng bản quyền); phần mềm bình sai trắc địa Pronet.

2. Độ chính xác của phương pháp đo GNSS-RTK có đáp ứng được Thông tư số 25/2014/TT-BTNMT không?

Hoàn toàn đáp ứng. Sai số vị trí mặt bằng của phương pháp RTK đạt $10\text{mm} + 1\text{ppm RMS}$ (thực tế tại khu đo đạt $\pm 1,8\text{cm}$), vượt trội so với yêu cầu sai số trung phương vị trí điểm mốc địa chính $\le 5\text{cm}$ và điểm chi tiết $\le 7\text{cm}$ đối với bản đồ địa chính tỷ lệ 1:1000 vùng nông thôn.

3. Tại sao phải chuyển đổi định dạng tệp từ .dat sang .txt trước khi import vào MicroStation?

Tệp gốc .dat từ máy GNSS South S82 chứa nhiều trường dữ liệu phức tạp (thời gian thu tín hiệu, trạng thái vệ tinh, sai số RMS). Việc chuyển đổi qua .txt giúp chuẩn hóa dữ liệu thành 5 cột cơ bản: STT, Y, X, H, Code, giúp modul GcadasCE đọc đúng cấu trúc điểm đồ họa và tự động phân lớp level bản vẽ.

4. Xử lý như thế nào khi gặp khu vực tán cây rậm rạp làm mất tín hiệu vệ tinh RTK?

Áp dụng giải pháp đo phối hợp: Dùng máy GNSS-RTK xác định tọa độ chính xác của 2 điểm khống chế đo vẽ tạm thời ở vị trí thông thoáng gần đó, sau đó đặt máy toàn đạc điện tử tại điểm khống chế này để đo dẫn tọa độ cực vào các điểm ranh giới nằm dưới tán cây.

5. Chi phí đầu tư ban đầu và thời gian thu hồi vốn cho giải pháp này là bao nhiêu?

Chi phí đầu tư một bộ máy GNSS-RTK và bản quyền phần mềm dao động từ 120 – 180 triệu VNĐ. Nhờ tăng năng suất đo đạc lên $300%$ và cắt giảm một nửa nhân sự thực địa, một đơn vị tư vấn đo đạc có thể thu hồi vốn đầu tư trong vòng 6 – 9 tháng thi công dự án.

Kết luận

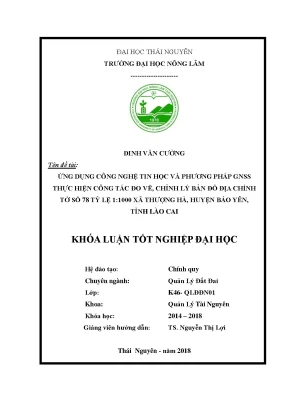

Đề tài tốt nghiệp "Ứng dụng công nghệ tin học và phương pháp GNSS thực hiện công tác đo vẽ, chỉnh lý bản đồ địa chính tờ số 78 tỷ lệ 1:1000 xã Thượng Hà, huyện Bảo Yên, Tỉnh Lào Cai" đã chứng minh tính hiệu quả vượt trội của việc kết hợp thiết bị đo động GNSS-RTK South S82 và nền tảng xử lý dữ liệu MicroStation V8i – GcadasCE. Dự án không chỉ hoàn thành xuất sắc việc xây dựng mảnh bản đồ địa chính số chính quy diện tích $25\text{ ha}$ đạt chuẩn Thông tư số 25/2014/TT-BTNMT, mà còn đưa ra quy trình công nghệ chuẩn mực, có khả năng nhân rộng cho các địa bàn miền núi có điều kiện tự nhiên phức tạp trên cả nước. Việc hiện đại hóa công tác biên tập bản đồ địa chính là bước đi then chốt, đóng góp trực tiếp vào mục tiêu xây dựng Chính phủ điện tử và hệ thống quản lý đất đai đa mục tiêu trong kỷ nguyên số.
