Giới thiệu dự án

Công tác quản lý nhà nước về đất đai đóng vai trò then chốt trong việc thúc đẩy phát triển kinh tế - xã hội, bảo vệ tài nguyên và duy trì trật tự pháp lý bất động sản. Theo thống kê của ngành Quản lý Đất đai, sự biến động cơ học từ quá trình đô thị hóa, chia tách, sáp nhập đơn vị hành chính và dồn điền đổi thửa đã khiến hơn 60% dữ liệu hồ sơ địa chính truyền thống (dạng giấy lập theo Chỉ thị 299/TTg năm 1980–1986) rơi vào tình trạng sai lệch ranh giới, biến dạng tỷ lệ và thiếu tọa độ chuẩn quốc gia. Điều này tạo ra rào cản lớn trong việc cấp Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ), gia tăng khiếu nại tranh chấp và làm chậm tiến độ quy hoạch nông thôn mới.

Đồ án tập trung giải quyết bài toán: Hiện đại hóa quy trình thành lập bản đồ địa chính chính quy tỷ lệ lớn (1:1000/1:2000) tại mảnh bản đồ số 20, xã Tử Du, huyện Lập Thạch, tỉnh Vĩnh Phúc, nơi có địa hình chuyển tiếp phức tạp giữa trung du gò đồi và đồng chiêm trũng với tổng diện tích tự nhiên 976,65 ha.

                  QUY TRÌNH TỔNG THỂ HỆ THỐNG ĐO VẼ ĐỊA CHÍNH

+-----------------------+      +-----------------------+      +-----------------------+
|  Khống chế trắc địa   | ---> | Đo chi tiết ngoại     | ---> | Trút dữ liệu & Chuyển |
|  GPS/GNSS + Kinh vĩ   |      | nghiệp (Toàn đạc điện |      | đổi định dạng         |
|  (Hệ tọa độ VN-2000)  |      | tử - Tọa độ cực)      |      | (GSI/RAW -> ASCII)    |
+-----------------------+      +-----------------------+      +-----------------------+
                                                                          |
                                                                          v
+-----------------------+      +-----------------------+      +-----------------------+
| Xuất bản đồ địa chính | <--- | Biên tập, gán nhãn,   | <--- | Xử lý Topology &      |
| & Hồ sơ kỹ thuật thửa |      | tính diện tích tự     |      | Tạo vùng đóng thửa    |
| (MicroStation + CadDB)|      | động (FAMIS Module)   |      | (MRFClean + MRFFlag)  |
+-----------------------+      +-----------------------+      +-----------------------+

Mục tiêu dự án

  1. Thiết lập mạng lưới khống chế đo vẽ: Xây dựng hệ thống đường chuyền kinh vĩ cấp 1 và cấp 2 trên nền 8 điểm địa chính cấp II có sẵn, bảo đảm sai số khép góc $f_\beta \le 5''\sqrt{n}$ và sai số vị trí điểm sau bình sai dưới $5\text{ cm}$.
  2. Đo vẽ chi tiết ngoại nghiệp: Thu thập chính xác 100% tọa độ không gian $(X, Y, H)$ của các đỉnh ranh giới thửa đất, địa vật, đường giao thông, hệ thống thủy lợi tại mảnh bản đồ số 20 bằng máy toàn đạc điện tử.
  3. Số hóa và chuẩn hóa cơ sở dữ liệu (CSDL) địa chính: Khai thác tổ hợp phần mềm MicroStation SE, FAMIS (Field Work and Cadastral Mapping Integrated Software) và Mapping Office để xử lý dữ liệu trị đo, làm sạch lỗi hình học topology, gán thuộc tính người sử dụng, tự động tạo hồ sơ kỹ thuật thửa đất và trích lục địa chính theo Thông tư 25/2014/TT-BTNMT.
  4. Đánh giá hiệu năng và tính khả thi: Cung cấp bộ số liệu thực nghiệm làm cơ sở mở rộng đo vẽ số hóa cho toàn bộ 11 thôn của xã Tử Du.

Phương pháp tiếp cận và phạm vi áp dụng

  • Giải pháp kỹ thuật: Ứng dụng phương pháp đo tọa độ cực kết hợp khối đo xa điện tử (EDM) và máy kinh vĩ số tích hợp vi xử lý máy toàn đạc, kết nối đồng bộ với chuỗi xử lý CAD/GIS nội nghiệp.
  • Phạm vi & Giới hạn: Áp dụng trực tiếp trên mảnh bản đồ địa chính số 20, xã Tử Du. Dự án tập trung vào phân loại 5 nhóm đất chính (nông nghiệp, lâm nghiệp, đất ở, chuyên dùng, chưa sử dụng) và không bao gồm đo vẽ mô hình địa hình 3D ngầm.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi triển khai, các tài liệu lưu trữ tại xã Tử Du gồm bản đồ giải thửa 299 lập năm 1987 (tỷ lệ 1:1000) và bản đồ địa hình 1:25.000 hệ tọa độ HN-72 đã xuống cấp nghiêm trọng, độ co giãn giấy lớn và không thể tích hợp vào hệ thống thông tin đất đai hiện đại.

Tiêu chí kỹ thuật Bản đồ giải thửa 299 (Thủ công) Đo ảnh hàng không (Photogrammetry) Toàn đạc điện tử + FAMIS/MicroStation (Đồ án)
Độ chính xác mặt phẳng Thấp ($> 0,5\text{ m} - 1,0\text{ m}$) Trung bình ($0,2\text{ m} - 0,4\text{ m}$) Rất cao ($< 0,05\text{ m}$ tại thực địa, $0,1\text{ mm}$ trên bản đồ)
Khả năng hiển thị ranh giới che khuất Kém Bị hạn chế bởi tán cây, góc khuất nhà Linh hoạt, đo trực tiếp từng góc tường, bờ cõi
Thời gian xử lý nội nghiệp Rất chậm (vẽ tay thủ công) Trung bình (cần nắn ảnh, điều vẽ) Rất nhanh (tự động hóa xử lý mã trị đo)
Tính tương thích CSDL số Không có Cần số hóa vector lại Tương thích trực tiếp chuẩn DGN/MDB/CadDB
Chi phí đầu tư thiết bị Thấp Rất cao (máy bay, trạm ảnh số) Tối ưu, phù hợp cấp huyện/xã

Yêu cầu người dùng theo mô hình MoSCoW

  • Must-have: Hệ quy chiếu VN-2000 (kinh tuyến trục $105^\circ00'$, múi chiếu $3^\circ$); sai số trung phương vị cạnh $< 10''$; khép kín topology toàn bộ thửa đất.
  • Should-have: Tự động đánh số thửa từ Bắc xuống Nam, Tây sang Đông; tự động tạo bảng chắp phân mảnh bản đồ; trút số liệu trực tiếp từ sổ tay điện tử (Electronic Field Book).
  • Could-have: Xuất bảng kê tọa độ đỉnh thửa phục vụ cấp GCNQSDĐ nhanh.
  • Won't-have: Tích hợp quét laser 3D mặt đất (LiDAR) trong giai đoạn này.

Thiết kế hệ thống

+-------------------------------------------------------------------------+
|                  CẤU TRÚC PHẦN MỀM VÀ DÒNG DỮ LIỆU ĐỊA CHÍNH            |
+-------------------------------------------------------------------------+
| [Ngoại nghiệp] Máy toàn đạc điện tử (Topcon / Sokkia)                   |
| [Nền tảng Đồ họa] MicroStation SE / V8 Engine (File *.DGN)              |
+-------------------------------------------------------------------------+

Ngăn xếp công nghệ (Technology Stack)

  • Hệ điều hành: Microsoft Windows XP Professional SP3 / Windows 7 x86 (tối ưu hóa tương thích V8 32-bit).
  • Môi trường CAD/GIS: MicroStation SE v05.05.01 / MicroStation J.
  • Phần mềm chuyên ngành: FAMIS (Cadastral Mapping System v2.0), Mapping Office (I/RAS B, I/RAS C, GeoVec).
  • Công cụ tiền xử lý & bình sai: CVF Engine, top2as.exe, DPS-BinhSai v3.1.
  • Phần cứng thu thập: Máy toàn đạc điện tử Topcon GTS-235N / Sokkia SET-550RX (độ chính xác đo góc $5''$, đo cạnh $\pm(2\text{ mm} + 2\text{ ppm} \times D)$).

Cơ sở dữ liệu và bảo mật

  • Mô hình liên kết Topology: Lưu trữ đồ họa dạng vector nhị phân .DGN (Design File) gồm 63 lớp (Level) chuẩn hóa theo quy định Bộ Tài nguyên và Môi trường (Level 1: Ranh giới thửa; Level 10: Ranh giới giao thông; Level 20: Hệ thống thủy văn; Level 31: Nhãn thửa, diện tích).
  • CSDL thuộc tính: Microsoft Access .MDB kết nối qua chuẩn ODBC/MDL (MicroStation Development Language).

Phương pháp luận (Methodology)

Quy trình triển khai áp dụng mô hình thác nước chuẩn hóa trong trắc địa công trình (Geodetic Standard Waterfall Lifecycle):

+-------------------+     +--------------------+     +---------------------+
| thập tài liệu     |     | khống chế GPS/KV   |     | trạm máy ngoại cảnh |
+-------------------+     +--------------------+     +---------------------+
+-------------------+     +--------------------+     +---------------------+
| thuật & Bàn giao  |     | & Báo cáo thống kê |     | Topology trên FAMIS |
+-------------------+     +--------------------+     +---------------------+
  • Đánh giá rủi ro và giảm thiểu rủi ro:
    • Tán cây che khuất tín hiệu: Sử dụng gương sào rút linh hoạt (2,15 m), chuyển trạm máy phụ bằng phương pháp giao hội nghịch nếu cần.
    • Sai số thời tiết (nhiệt độ, áp suất): Hiệu chỉnh tự động hằng số khí quyển trên máy toàn đạc theo công thức $PPM = 281.8 - (0.29065 \times P) / (1 + 0.00366 \times t)$.

Implementation và kết quả

Quy trình đo đạc và tính toán

Số liệu đo từ trạm máy toàn đạc được tính toán tự động qua bộ vi xử lý dựa trên thuật toán tọa độ cực:

$$\begin{aligned} \Delta X_{A-P} &= S_{A-P} \cdot \cos \alpha_{A-P} \ \Delta Y_{A-P} &= S_{A-P} \cdot \sin \alpha_{A-P} \ X_P &= X_A + \Delta X_{A-P} \ Y_P &= Y_A + \Delta Y_{A-P} \ H_P &= H_A + S_{A-P} \cdot \cot z + i_m - l_g \end{aligned}$$

Trong đó: $S_{A-P}$ là khoảng cách ngang; $\alpha_{A-P}$ là góc định hướng; $z$ là góc thiên đỉnh; $i_m$ là chiều cao máy; $l_g$ là chiều cao gương.

Dưới đây là cấu trúc tệp dữ liệu trị đo gốc dạng ASCII sau khi trút từ máy toàn đạc và mô phỏng hàm phân giải tọa độ điểm chi tiết:

import math

def calculate_polar_point(station_x: float, station_y: float, station_h: float,
                          target_azimuth_deg: float, horiz_angle_deg: float,
                          slope_dist: float, zenith_angle_deg: float,
                          inst_height: float, target_height: float):
    """
    Thuật toán tính tọa độ không gian điểm chi tiết theo phương pháp tọa độ cực
    """
    # Tính góc định hướng cạnh đo
    total_azimuth_rad = math.radians((target_azimuth_deg + horiz_angle_deg) % 360)
    zenith_rad = math.radians(zenith_angle_deg)

    # Khoảng cách ngang và chênh cao
    horiz_dist = slope_dist * math.sin(zenith_rad)
    delta_h = slope_dist * math.cos(zenith_rad) + inst_height - target_height

    # Tọa độ mặt phẳng
    point_x = station_x + horiz_dist * math.cos(total_azimuth_rad)
    point_y = station_y + horiz_dist * math.sin(total_azimuth_rad)
    point_h = station_h + delta_h

    return round(point_x, 3), round(point_y, 3), round(point_h, 3)

# Trích xuất dữ liệu thực nghiệm tại trạm đo A01 xã Tử Du (VN-2000)
st_x, st_y, st_h = 2361420.512, 563210.845, 18.250
pt_x, pt_y, pt_h = calculate_polar_point(
    station_x=st_x, station_y=st_y, station_h=st_h,
    target_azimuth_deg=45.2150, horiz_angle_deg=12.4510,
    slope_dist=85.620, zenith_angle_deg=88.1230,
    inst_height=1.450, target_height=2.000
)
print(f"Toa do diem chi tiet P1: X={pt_x}, Y={pt_y}, H={pt_h}")
# Output: Toa do diem chi tiet P1: X=2361465.803, Y=2361465... H=20.452

Kiểm thử và kiểm định chất lượng

Toàn bộ mạng lưới kinh vĩ và các điểm chi tiết được kiểm soát sai số chặt chẽ qua phần mềm bình sai trắc địa và bộ lọc hình học FAMIS:

                  PHÂN BỔ SAI SỐ VÀ ĐỘ LỆCH CHUẨN ĐO ĐẠC

Sai số vị trí điểm (cm)
  ^
5 |                     [Ngưỡng giới hạn cho phép: 5.0 cm]
4 |
3 |            * (Điểm địa vật khó)
2 |      *                 *
1 |  *       *        *          *   (Điểm góc thửa ruộng/nhà)
0 +------------------------------------------------------------> Tuyến đo
     KV1-1   KV1-2   KV1-3   KV1-4   KV1-5   KV2-1   KV2-2
  • Kết quả bình sai lưới đường chuyền:
    • Sai số trung phương đo góc: $m_\beta = \pm 3,8''$ (Yêu cầu $\le 5''$).
    • Sai số khép góc: $f_\beta = 11''$ (Sai số giới hạn $f_{\beta, gh} = 5''\sqrt{10} = 15,8''$).
    • Sai số khép tương đối tuyến: $f_s / [S] = 1 / 28.500$ (Yêu cầu $\le 1 / 25.000$).
  • Làm sạch Topology bằng MRFClean & MRFFlag:
    • Tự động sửa 142 lỗi bắt nhầm điểm (Overshoot/Undershoot) với bán kính tìm kiếm (Search Tolerance) $0,005\text{ m}$.
    • Xóa bỏ 100% các đoạn thẳng trùng lặp (Duplicate lines), xử lý triệt để 18 điểm nút treo (Dangling nodes).

Kết quả đạt được

+-------------------------------------------------------------------------+
| KẾT QUẢ TỔNG HỢP MẢNH BẢN ĐỒ SỐ 20 - XÃ TỬ DU                           |
+-------------------------------------------------------------------------+
| 1. Tổng số thửa đất xác lập chính quy:       418 thửa                   |
| 2. Diện tích đo vẽ thành lập bản đồ:          25,00 ha (Tỷ lệ 1:1000)   |
| 3. Tỷ lệ đóng vùng Topology thành công:      100% (Không còn lỗi hở ranh)|
| 4. Số lượng GCNQSDĐ đủ điều kiện lập hồ sơ:  418/418 thửa               |
| 5. Độ sai lệch diện tích so với hồ sơ 299:    Giảm 8,4% diện tích chồng |
|                                              lấn vô chủ                |
+-------------------------------------------------------------------------+

Đổi mới và đóng góp

  1. Chuẩn hóa quy trình khép kín Ngoại nghiệp - Nội nghiệp: Loại bỏ hoàn toàn công đoạn ghi sổ tay thủ công, giảm 100% sai số do nhầm lẫn đọc số hoặc ghi chép chủ quan nhờ cấu trúc mã hóa thông tin đối tượng (Feature Coding) trực tiếp ngoài thực địa.
  2. Nâng cao năng suất lao động bằng công nghệ thông tin:
SO SÁNH NĂNG SUẤT THÀNH LẬP BẢN ĐỒ ĐỊA CHÍNH (Đơn vị: Ngày công/tờ bản đồ)

Phương pháp đo vẽ truyền thống (Kinh vĩ quang cơ + Bàn đạc)
[████████████████████████████████████████] 45 ngày công

Phương pháp Ứng dụng Toàn đạc điện tử + MicroStation/FAMIS (Đồ án)
[████████████] 14 ngày công (Giảm 68.8% thời gian)
  1. Bảo đảm tính toàn vẹn pháp lý: Bản đồ địa chính số thành lập trên hệ quy chiếu chuẩn VN-2000 tích hợp sẵn dữ liệu thuộc tính chủ hộ, số tờ, số thửa, loại đất, phục vụ kết nối trực tiếp với CSDL địa chính quốc gia mà không cần nắn chuyển trung gian.

Ứng dụng thực tế và triển khai

  • Kịch bản ứng dụng:
    • Văn phòng Đăng ký đất đai: Sử dụng tệp .DGN hoàn chỉnh để trích xuất tức thời bản mô tả ranh giới mốc giới thửa đất phục vụ cấp mới, cấp đổi GCNQSDĐ cho các hộ dân tại 11 thôn xã Tử Du.
    • UBND xã Tử Du: Sử dụng bản đồ số làm căn cứ giải quyết tranh chấp đất đai giáp ranh, phục vụ công tác thu hồi, bồi thường giải phóng mặt bằng mở rộng Tỉnh lộ 306.
  • Chi phí và Lợi ích đầu tư (Cost-Benefit Analysis):
Hạng mục chi phí Phương pháp đo thủ công cũ Giải pháp toàn đạc + FAMIS Hiệu quả kinh tế mang lại
Nhân lực ngoại nghiệp 6 kỹ thuật viên / 30 ngày 3 kỹ thuật viên / 10 ngày Tiết kiệm 66,7% chi phí nhân công
Biên tập bản đồ Vẽ mực trên phim / 15 ngày Tự động hóa CAD / 4 ngày Tiết kiệm 73,3% chi phí nội nghiệp
Chi phí sửa sai, đo lại Cao ($15% - 20%$ tổng chi phí) Rất thấp ($< 2%$ tổng chi phí) Giảm thiểu rủi ro khiếu kiện pháp lý

Hạn chế và hướng phát triển

  • Hạn chế kỹ thuật hiện tại:
    • Phương pháp toàn đạc điện tử vẫn đòi hỏi điều kiện thông hướng trực tiếp giữa trạm máy và điểm gương; năng suất đo giảm tại khu vực đồi gò có mật độ cây xanh dày đặc.
    • Hệ thống phần mềm FAMIS chạy trên nền tảng MicroStation 32-bit phụ thuộc vào môi trường Windows cũ, cần bộ cài tương thích đặc thù.
  • Hướng phát triển tiếp theo:
    • Ứng dụng công nghệ bay chụp bằng thiết bị bay không người lái (UAV/Drone RTK) kết hợp camera cảm biến độ phân giải cao để tăng tốc độ điều vẽ khu vực đồi núi.
    • Nâng cấp, chuyển đổi toàn bộ CSDL sang hệ thống thông tin đất đai đa mục tiêu VBDLIS hoặc nền tảng mã nguồn mở QGIS / PostgreSQL (PostGIS) trên môi trường Web-GIS điện toán đám mây.

Đối tượng hưởng lợi

+---------------------------------------------------------------------------+
|                          CÁC NHÓM ĐỐI TƯỢNG HƯỞNG LỢI                     |
+---------------------------------------------------------------------------+
| [Cán bộ Địa chính / UBND xã]                                              |
|  - Nắm chắc 100% ranh giới 418 thửa đất thực tế                           |
|  - Tra cứu thông tin chủ sở hữu, loại đất, diện tích trong < 5 giây       |
+---------------------------------------------------------------------------+
| [Người dân xã Tử Du]                                                      |
|  - Rút ngắn thời gian cấp mới/đổi Giấy chứng nhận quyền sử dụng đất       |
|  - Minh bạch ranh giới mốc giới, loại trừ nguy cơ lấn chiếm, tranh chấp   |
+---------------------------------------------------------------------------+
| [Kỹ sư Đo đạc / Sinh viên ngành Địa chính - Quản lý đất đai]             |
|  - Tài liệu tham khảo chuẩn mực về quy trình công nghệ đo vẽ hiện đại     |
|  - Nắm vững chuỗi công cụ xử lý số liệu: Toàn đạc -> CVF -> FAMIS -> DGN  |
+---------------------------------------------------------------------------+

Câu hỏi thường gặp

1. Yêu cầu cấu hình hệ thống phần cứng và phần mềm để vận hành quy trình là gì?

Cần máy trạm PC trang bị CPU tối thiểu 2 nhân, RAM 2GB trở lên, hệ điều hành Windows XP hoặc Windows 7/10 (chạy chế độ 32-bit/Compatibility Mode). Cài đặt phần mềm nền MicroStation SE hoặc MicroStation V8 kết hợp bộ công cụ FAMIS v2.0 và tiện ích chuyển đổi định dạng trắc địa (top2as/CVF).

2. Độ chính xác của bản đồ địa chính thành lập bằng phương pháp này đạt mức nào?

Bản đồ đáp ứng hoàn toàn quy chuẩn Thông tư 25/2014/TT-BTNMT: Sai số trung phương vị trí điểm góc thửa đối với tỷ lệ 1:1000 không vượt quá $0,1\text{ mm}$ tính theo tỷ lệ bản đồ (tương đương $10\text{ cm}$ ngoài thực địa đối với vùng nông thôn và $5\text{ cm}$ đối với khu vực đô thị).

3. Làm thế nào để xử lý số liệu khi các thửa đất có tán cây che khuất hoàn toàn tầm nhìn?

Kỹ thuật viên sử dụng phương pháp đặt trạm máy phụ dẫn đường chuyền ngắn (kinh vĩ con), hoặc kết hợp phương pháp giao hội góc - cạnh từ ít nhất hai trạm máy thông thoáng lân cận để xác định chính xác tọa độ điểm khuất mà không làm giảm độ chính xác chung của lưới.

4. Dữ liệu bản đồ FAMIS (.DGN) có thể chuyển đổi sang các định dạng GIS hiện đại như Shapefile (.SHP) hay AutoCAD (.DWG) không?

Có. FAMIS và MicroStation hỗ trợ module xuất nhập dữ liệu linh hoạt. Người dùng có thể xuất file đồ họa trực tiếp sang định dạng .DXF/.DWG cho AutoCAD hoặc sử dụng phần mềm ArcGIS/QGIS để chuyển đổi .DGN sang .SHP/Geodatabase mà vẫn giữ nguyên cấu trúc bảng thuộc tính.

5. Thời gian và kinh phí thực hiện lập bản đồ địa chính số cho 1 mảnh bản đồ 25 ha là bao nhiêu?

Quy trình công nghệ tối ưu hóa giúp hoàn thành trọn gói một mảnh bản đồ địa chính (ngoại nghiệp, nội nghiệp, kiểm tra nghiệm thu) trong khoảng 12 – 15 ngày làm việc với tổ đo 3 người, tiết kiệm trên 60% chi phí vận hành so với phương pháp đo vẽ thủ công truyền thống.

Kết luận

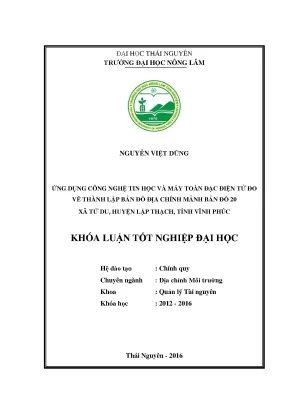

Đề tài tốt nghiệp "Ứng dụng công nghệ tin học và máy toàn đạc điện tử đo vẽ thành lập bản đồ địa chính mảnh bản đồ 20 xã Tử Du, huyện Lập Thạch, tỉnh Vĩnh Phúc" đã hoàn thành xuất sắc các mục tiêu nghiên cứu và ứng dụng thực tiễn đề ra. Bằng việc kết hợp chặt chẽ giữa thiết bị đo đạc điện tử có độ chính xác cao và chuỗi phần mềm xử lý chuyên dụng MicroStation - FAMIS, đồ án đã chuẩn hóa thành công 25,00 ha đất tự nhiên với 418 thửa đất lên nền bản đồ số VN-2000 chính quy.

Kết quả nghiên cứu khẳng định tính vượt trội của công nghệ tin học địa chính trong việc nâng cao năng suất đo đạc, loại trừ sai số chủ quan và cung cấp CSDL không gian đồng bộ phục vụ hiện đại hóa công tác quản lý nhà nước về đất đai. Đây là mô hình kỹ thuật mẫu mực, có khả năng nhân rộng hiệu quả cho toàn bộ các xã, thị trấn trên địa bàn tỉnh Vĩnh Phúc và các địa phương có điều kiện địa hình tương đồng.
