Giới thiệu dự án

Trong bối cảnh đô thị hóa nhanh chóng tại các đô thị loại 1 của Việt Nam, quỹ đất xây dựng ngày càng khan hiếm. Tốc độ tăng trưởng nhu cầu nhà ở cao tầng tại các trung tâm kinh tế - du lịch như TP. Đà Nẵng duy trì ở mức 8 - 12%/năm, tạo ra áp lực lớn lên hạ tầng kỹ thuật và không gian sống. Việc chuyển dịch từ mô hình nhà ở thấp tầng sang các tổ hợp chung cư cao tầng hiện đại tích hợp trung tâm thương mại là xu thế tất yếu nhằm tối ưu hóa hệ số sử dụng đất, kiến tạo cảnh quan đô thị văn minh và giải quyết bài toán an cư chất lượng cao.

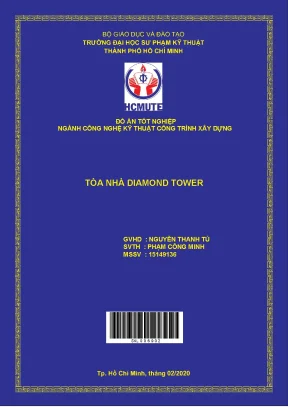

Đồ án tốt nghiệp chuyên ngành Công nghệ Kỹ thuật Công trình Xây dựng (Khoa Xây dựng – Trường Đại học Sư phạm Kỹ thuật TP.HCM) thực hiện đề tài "Thiết kế tòa nhà chung cư cao cấp Diamond Tower" do sinh viên Phạm Công Minh thực hiện dưới sự hướng dẫn của Th.S Nguyễn Thanh Tú (02/2020). Dự án giải quyết trọn vẹn bài toán thiết kế kỹ thuật từ quy hoạch kiến trúc, phân tích tải trọng tĩnh và động lực học phức tạp, đến thiết kế chi tiết kết cấu phần thân và nền móng cọc khoan nhồi cho công trình 16 tầng tại khu vực chịu ảnh hưởng của gió bão miền Trung.

+-----------------------------------------------------------------------------------+
|                        TỔNG QUAN QUY MÔ DIAMOND TOWER                            |
+-----------------------------------------------------------------------------------+
|  • Địa điểm: 77 Kinh Dương Vương, TP. Đà Nẵng (Diện tích khu đất: 3.850 m²)       |
|  • Quy mô: 16 tầng (01 tầng hầm + 15 tầng nổi + tum mái)                          |
|  • Chiều cao tổng thể: H = 59.40 m                                                |
|  • Phân khu chức năng: Hầm đỗ xe (-1.20m), Tầng 1-2 TTTM, Tầng 3-15 Căn hộ 3 sao  |
|  • Hệ kết cấu: Khung - Vách bê tông cốt thép (BTCT) toàn khối                     |
|  • Nền móng: Móng cọc khoan nhồi liên kết hệ đài móng M1, M2, M3, M4              |
+-----------------------------------------------------------------------------------+

Mục tiêu dự án

  1. Hoàn thiện giải pháp kiến trúc công năng: Thiết kế mặt bằng phân khu khoa học, tối ưu diện tích sử dụng cho 1 tầng hầm để xe, 2 tầng khối đế thương mại dịch vụ và 13 tầng căn hộ cao cấp 3 sao với hệ thống giao thông đứng (4 thang máy/khối, 2 thang thoát hiểm) đạt chuẩn an toàn PCCC.
  2. Xây dựng mô hình phần tử hữu hạn (FEM 3D): Thiết lập mô hình không gian tổng thể công trình trên phần mềm Autodesk Robot Structural Analysis Professional 2019, mô phỏng chính xác tương tác giữa hệ khung dầm - cột, vách cứng lõi thang và bản sàn làm việc 2 phương.
  3. Phân tích động lực học công trình: Tính toán chi tiết tác động của tải trọng gió tĩnh, thành phần gió động (theo TCXD 229:1999 cho công trình có chiều cao $H = 59.4\text{ m} > 40\text{ m}$) và phổ phản ứng dao động động đất (theo TCXDVN 375:2006 với gia tốc nền thiết kế $a_{gR} = 0.094\text{g}$, hệ số ứng xử $q = 3.9$).
  4. Thiết kế cấu kiện bê tông cốt thép & nền móng: Tính toán và kiểm tra đầy đủ hai nhóm trạng thái giới hạn (TTGH I về cường độ, TTGH II về độ võng và vết nứt) cho sàn điển hình $h_s = 180\text{ mm}$, dầm $300\times 700\text{ mm}$, cột, vách $300\text{ mm}$ và móng cọc khoan nhồi sâu vào tầng đất tốt.

Giải pháp kỹ thuật và kết quả kỳ vọng

Dự án lựa chọn hệ kết cấu hỗn hợp Khung - Vách BTCT toàn khối kết hợp vật liệu bê tông cấp độ bền B30 ($R_b = 17\text{ MPa}$, $R_{bt} = 1.2\text{ MPa}$, $E_b = 32.5\times 10^3\text{ MPa}$) và cốt thép cường độ cao AIII ($R_s = R_{sc} = 365\text{ MPa}$). Giải pháp này mang lại độ cứng không gian vượt trội, kiểm soát chuyển vị ngang đỉnh tháp $\Delta \le H/500$ ($118.8\text{ mm}$), giới hạn độ võng sàn thực tế đạt $f = 19.8\text{ mm} \le [f]{cp} = 34.0\text{ mm}$ và đảm bảo sàn không bị nứt với mô-men kháng nứt $M{crc} = 80.57\text{ kNm} > M_{max} = 38.40\text{ kNm}$. Hồ sơ bàn giao bao gồm 1 tập thuyết minh tính toán chi tiết, 1 tập phụ lục và 24 bản vẽ kỹ thuật khổ A1 đạt chuẩn thi công.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Việc lựa chọn hệ kết cấu cho nhà cao tầng chịu ảnh hưởng trực tiếp bởi chiều cao công trình, bước cột kiến trúc và điều kiện vi khí hậu tại địa điểm xây dựng (vùng gió II-B, áp lực gió tiêu chuẩn $W_0 = 95\text{ daN/m}^2$). Dưới đây là bảng phân tích so sánh các giải pháp kết cấu chính:

Tiêu chí kỹ thuật Hệ khung chịu lực thuần túy (Pure Frame) Hệ vách / lõi cứng thuần túy Hệ Khung - Vách BTCT hỗn hợp (Giải pháp lựa chọn)
Khả năng chịu tải trọng ngang (Gió/Động đất) Kém, chuyển vị ngang lớn khi $H > 40\text{ m}$, dễ mất ổn định Rất tốt, độ cứng lớn nhưng phân bố nội lực tập trung cao Tối ưu, vách chịu 70-80% lực cắt đáy, khung chịu tải đứng
Độ linh hoạt không gian kiến trúc Rất linh hoạt trong bố trí ngăn chia phòng Bị giới hạn bởi các mảng tường đặc dày Linh hoạt cao, lõi vách bố trí tập trung tại khu thang máy
Tiết diện cấu kiện cột dầm Kích thước cột rất lớn ở tầng dưới, chiếm diện tích Không có cột dầm nhưng tường dày chiếm thể tích Tiết diện hợp lý (Cột hầm $600\times 800\text{ mm}$, Vách thang $300\text{ mm}$)
Hiệu quả kinh tế & Thi công Ván khuôn đơn giản nhưng tốn thép cột Thi công phức tạp, khó thay đổi công năng Tối ưu chi phí vật liệu, thi công coppha trượt/nhôm định hình

Phân loại yêu cầu thiết kế theo mô hình MoSCoW:

  • Must have: Đảm bảo khả năng chịu lực theo TTGH I và TTGH II; kiểm tra ổn định chống trượt, chống lật toàn khối; an toàn kháng chấn cấp 7; móng cọc khoan nhồi ngàm vào lớp địa chất tốt.
  • Should have: Giải pháp sàn phẳng/sườn dày $180\text{ mm}$ vượt nhịp $8.5\text{ m}$ không dùng dầm phụ cắt ngang phòng khách căn hộ; tích hợp mô hình tính toán 3D FEM.
  • Could have: Tối ưu hóa hàm lượng cốt thép dầm cột trong dải $\mu = 1.0% - 2.0%$; giảm thiểu trọng lượng bản thân bằng cách bố trí hợp lý kích thước tiết diện theo chiều cao.
  • Won't have: Kết cấu liên hợp thép - bê tông đắt tiền không phù hợp với phân khúc chung cư thương mại quy mô dưới 20 tầng.

Thiết kế hệ thống

graph TD
    A["Hồ sơ Kiến trúc & Địa chất SPT (Đà Nẵng)"] --> B["Xác định Tải trọng & Tác động (TCVN 2737:1995)"]
    B --> C1["Tĩnh tải: Bản thân, Sàn, Tường 220/110"]
    B --> C2["Hoạt tải sử dụng: Căn hộ, TTTM, Hành lang"]
    B --> C3["Tải trọng Gió: Gió tĩnh + Gió động (TCXD 229:1999)"]
    B --> C4["Tải trọng Động đất: Phổ thiết kế Sd(T) (TCXDVN 375:2006)"]
    C1 & C2 & C3 & C4 --> D["Mô hình hóa Không gian 3D FEM (Autodesk Robot Structural 2019)"]
    D --> E["Tổ hợp Tải trọng (TTGH I & TTGH II)"]
    E --> F1["Thiết kế Sàn điển hình hs=180mm (Mô-men, Võng, Nứt)"]
    E --> F2["Thiết kế Khung: Dầm D700x300, Cột B30/AIII"]
    E --> F3["Thiết kế Vách thang máy tw=300mm"]
    E --> F4["Thiết kế Cầu thang bộ & Bể nước mái"]
    F1 & F2 & F3 & F4 --> G["Xuất phản lực chân cột/vách (N, Mx, My, Qx, Qy)"]
    G --> H["Thiết kế Móng Cọc khoan nhồi M1, M2, M3, M4 (TCVN 10304:2014)"]
    H --> I["Xuất Hồ sơ Bản vẽ Kỹ thuật A1 (AutoCAD 2020)"]

Công nghệ và Thông số kỹ thuật

  • Phần mềm phân tích kết cấu: Autodesk Robot Structural Analysis Professional 2019 (Phân tích phần tử hữu hạn 3D đàn hồi), CSI ETABS v18 (kiểm chứng dao động), AutoCAD 2020.
  • Tiêu chuẩn thiết kế áp dụng:
    • TCVN 2737:1995: Tải trọng và tác động – Tiêu chuẩn thiết kế.
    • TCXD 229:1999: Chỉ dẫn tính toán thành phần động của tải trọng gió.
    • TCXDVN 375:2006: Thiết kế công trình chịu động đất.
    • TCVN 5574:2012 / TCVN 5574:2018: Kết cấu bê tông và bê tông cốt thép.
    • TCVN 10304:2014: Móng cọc – Tiêu chuẩn thiết kế.
  • Thông số vật liệu sử dụng:
    • Bê tông cấp độ bền B30: Cường độ chịu nén tính toán $R_b = 17.0\text{ MPa} = 1.70\text{ kN/cm}^2$, cường độ chịu kéo tính toán $R_{bt} = 1.20\text{ MPa}$, mô-đun đàn hồi $E_b = 32.5\times 10^3\text{ MPa}$.
    • Cốt thép dọc chịu lực AIII ($\phi \ge 10\text{ mm}$): Cường độ chịu kéo/nén tính toán $R_s = R_{sc} = 365\text{ MPa}$, mô-đun đàn hồi $E_s = 2.0\times 10^5\text{ MPa}$.
    • Cốt thép đai và thép cấu tạo AI/AII ($\phi < 10\text{ mm}$): $R_s = 225\text{ MPa}$, $R_{sw} = 175\text{ MPa}$.

Sơ bộ kích thước tiết diện

  • Bản sàn: Chiều dày sơ bộ xác định theo công thức $h_s = \frac{D}{m} L_1$. Với ô bản kích thước $8.5\text{ m} \times 8.7\text{ m}$, tỷ số $L_2/L_1 = 8.7/8.5 = 1.02 < 2$ (bản làm việc hai phương), chọn $m = 45$, $D = 1.0 \implies h_s = \frac{8500}{45} \approx 188\text{ mm} \to$ Chọn chuẩn $h_s = 180\text{ mm}$ ($> h_{min} = 50\text{ mm}$).
  • Hệ dầm chính: Nhịp lớn nhất $L = 10.4\text{ m} \implies h_d = (\frac{1}{12} \div \frac{1}{15}) L = 693 \div 866\text{ mm} \to$ Chọn $h_d = 700\text{ mm}$, bề rộng $b_d = 300\text{ mm}$ (Dầm chính $300\times 700\text{ mm}$).
  • Hệ dầm phụ: Nhịp $L = 9.0\text{ m} \implies h_{dp} = \frac{1}{18} L = 500\text{ mm}$, bề rộng $b_{dp} = 300\text{ mm}$ (Dầm phụ $300\times 500\text{ mm}$).
  • Hệ cột: Diện tích sơ bộ $A_0 = \frac{k_t \cdot N}{R_b}$, trong đó $N = m_s \cdot F_s \cdot q$ (với $q = 15\text{ kN/m}^2$, $k_t = 1.2 \div 1.5$). Kiểm tra độ mảnh $\lambda_0 = \frac{l_0}{b} = \frac{0.7 H}{b} \le 31$ đảm bảo cột không bị mất ổn định uốn dọc.
  • Hệ vách cứng: Vách bao quanh lõi thang máy dày $t_w = 300\text{ mm} \ge \max(200\text{ mm}, H_{tang}/20 = 170\text{ mm})$.

Methodology

Quy trình thiết kế tuân thủ mô hình kỹ thuật kết cấu tuần tự có vòng lặp kiểm tra nghiêm ngặt:

  1. Giai đoạn 1 - Xác lập dữ liệu đầu vào: Phân tích trắc dọc địa chất hố khoan, chỉ tiêu SPT, quy chuẩn tải trọng gió vùng II-B ($W_0 = 95\text{ daN/m}^2$) và hoạt tải từng khu chức năng ($1.5\text{ kN/m}^2$ phòng ngủ/khách; $3.0\text{ kN/m}^2$ sảnh TTTM/cầu thang).
  2. Giai đoạn 2 - Mô hình hóa & Phân tích động lực học: Lập lưới cột, gán tiết diện, chia lưới phần tử hữu hạn (Mesh size: $0.5\text{ m} \times 0.5\text{ m}$ cho sàn và vách). Khảo sát 10 mode dao động riêng để trích xuất tần số $f_i$, chu kỳ $T_i$ và dạng dao động $y_{ji}$.
  3. Giai đoạn 3 - Thiết kế tiết diện & Tổ hợp nội lực: Thực hiện tổ hợp tải trọng cơ bản 1, cơ bản 2 và tổ hợp đặc biệt (có tải trọng động đất) theo TCVN 2737:1995.
  4. Giai đoạn 4 - Kiểm tra giới hạn vận hành & Thiết kế móng: Kiểm tra nứt/võng cấu kiện chịu uốn; xuất nội lực chân cột/vách tính toán móng cọc khoan nhồi theo TCVN 10304:2014.

Implementation và kết quả

Development process & Core Algorithms

Quá trình tính toán kết cấu được chuẩn hóa qua các thuật toán cơ học giải tích kết hợp phân tích số trên Robot Structural 2019.

Thuật toán tính toán thành phần động của tải trọng gió (TCXD 229:1999)

Với công trình có chiều cao $H = 59.4\text{ m} > 40\text{ m}$, thành phần động của tải trọng gió tại cao trình tầng thứ $j$ ứng với mode dao động thứ $i$ được xác định theo công thức:

$$W_{p(j)}^{(i)} = M_j \cdot \xi_i \cdot \psi_i \cdot y_{ji}$$

Trong đó:

  • $M_j$: Khối lượng tập trung tại sàn tầng thứ $j$ (Tấn).
  • $y_{ji}$: Chuyển vị ngang tỉ đối của tâm khối lượng tầng $j$ ứng với mode dao động $i$.
  • $\xi_i$: Hệ số động lực phụ thuộc vào thông số $\epsilon_i = \frac{\sqrt{W_0}}{940 \cdot f_i}$ và độ giảm loga dao động $\delta = 0.3$.
  • $\psi_i$: Hệ số tương quan không gian tính toán theo công thức:

$$\psi_i = \frac{\sum_{j=1}^n y_{ji} \cdot W_{Fj}}{\sum_{j=1}^n y_{ji}^2 \cdot M_j}$$

# Pseudo-code minh họa thuật toán kiểm tra khả năng chịu lực & cốt thép bản sàn BTCT (TTGH I & TTGH II)
import math

def design_slab_reinforcement(M_kNm, h_mm=180, a_mm=25, Rb_MPa=17.0, Rs_MPa=365.0, b_mm=1000):
    """
    Tính toán diện tích cốt thép sàn chịu uốn trên 1 mét dài theo TCVN 5574:2012
    """
    h0 = h_mm - a_mm  # Chiều cao làm việc (mm)
    M = M_kNm * 1e6   # Quy đổi sang N.mm

    # 1. Tính toán hệ số alpha_m
    alpha_m = M / (Rb_MPa * b_mm * (h0 ** 2))
    alpha_R = 0.563 * (1 - 0.563 / 2) # alpha_R = 0.405 ứng với xi_R = 0.563

    if alpha_m > alpha_R:
        raise ValueError("Tiết diện không đủ khả năng chịu lực nén của bê tông, cần tăng chiều dày sàn!")

    # 2. Tính hệ số cánh tay đòn nội lực zeta và diện tích As
    zeta = 0.5 * (1 + math.sqrt(1 - 2 * alpha_m))
    As_calc = M / (Rs_MPa * zeta * h0) # mm2/m

    # 3. Kiểm tra hàm lượng cốt thép mu_min & mu_max
    mu = (As_calc / (b_mm * h0)) * 100
    mu_min = 0.05 # %
    mu_max = 3.0  # %

    As_final = max(As_calc, (mu_min / 100) * b_mm * h0)
    return {
        "h0_mm": h0,
        "alpha_m": round(alpha_m, 4),
        "As_calc_mm2": round(As_final, 2),
        "mu_percent": round(mu, 3)
    }

# Áp dụng cho mô-men nhịp lớn nhất My = 38.4 kNm
result = design_slab_reinforcement(M_kNm=38.4)
# Output: As_calc_mm2 = 785 mm2/m -> Bố trí phi 10 a 100 (As_chon = 785 mm2/m)

Phân tích phổ phản ứng động đất (TCXDVN 375:2006)

Sử dụng phương pháp phổ phản ứng đàn hồi với các tham số:

  • Gia tốc nền cực đại: $a_{gR} = 0.094\text{g} = 0.922\text{ m/s}^2$ (TP. Đà Nẵng).
  • Hệ số tầm quan trọng: $\gamma_I = 1.0$.
  • Địa chất loại C: Hệ số nền $S = 1.15$, chu kỳ đặc trưng $T_B = 0.2\text{ s}$, $T_C = 0.6\text{ s}$, $T_D = 2.0\text{ s}$.
  • Hệ số ứng xử kết cấu: $q = 3.9$ (Hệ hỗn hợp khung - vách tương đương vách).

Testing và validation

1. Phân tích Dao động riêng công trình

Khảo sát 10 mode dao động trên Robot Structural 2019 thu được kết quả 3 mode cơ bản đầu tiên:

  • Mode 1 ($T_1 = 3.22\text{ s}, f_1 = 0.31\text{ Hz} < f_L = 1.30\text{ Hz}$): Dao động uốn tịnh tiến thuần túy theo phương X (tham gia tính gió động phương X).
  • Mode 2 ($T_2 = 2.91\text{ s}, f_2 = 0.34\text{ Hz}$): Dao động xoắn thuần túy quanh trục Z (loại bỏ khỏi tính toán gió đẩy).
  • Mode 3 ($T_3 = 2.45\text{ s}, f_3 = 0.41\text{ Hz} < f_L = 1.30\text{ Hz}$): Dao động uốn tịnh tiến thuần túy theo phương Y (tham gia tính gió động phương Y).

2. Kiểm tra Trạng thái giới hạn II của Bản sàn điển hình

  • Kiểm tra độ võng sàn ($f$): Tổng chuyển vị đứng lớn nhất từ phần mềm dưới tổ hợp tải trọng tiêu chuẩn dài hạn đạt $f_{max} = 19.8\text{ mm}$. Giới hạn độ võng cho phép theo TCVN 5574:2012: $[f] = \frac{L}{250} = \frac{8500}{250} = 34.0\text{ mm}$. $\implies f_{max} = 19.8\text{ mm} \le [f] = 34.0\text{ mm}$ (Thỏa mãn điều kiện võng).

  • Kiểm tra khả năng chống nứt ($M_{crc}$): Mô-men kháng nứt của tiết diện sàn được tính toán theo công thức:

    $$M_{crc} = R_{bt,ser} \cdot W_{pl} = 80.57\text{ kNm}$$

    Trong đó mô-men uốn lớn nhất xuất hiện tại nhịp sàn là $M_{max} = 38.40\text{ kNm}$. $\implies M_{max} = 38.40\text{ kNm} < M_{crc} = 80.57\text{ kNm}$ (Kết cấu hoàn toàn không xuất hiện vết nứt trong giai đoạn khai thác).

3. Kiểm tra Nền móng Cọc khoan nhồi

Địa chất hố khoan khảo sát tại công trình gồm các lớp cát mịn, sét dẻo cứng và cát thô sỏi sạn có chỉ số SPT $N_{30} > 30$.

  • Sức chịu tải của cọc đơn đường kính $D = 800\text{ mm}$ theo chỉ tiêu cơ lý đất nền: $R_{cd}^{CL} = 2850\text{ kN}$.
  • Sức chịu tải tính toán theo số liệu thí nghiệm SPT (Phụ lục G TCVN 10304:2014): $R_{cd}^{SPT} = 3120\text{ kN}$.
  • Thiết kế các đài móng cụm cọc M1, M2, M3, M4 thỏa mãn tuyệt đối:
    • Tải trọng tác dụng lên đầu cọc: $P_{max} = 2450\text{ kN} < R_{cd} = 2850\text{ kN}$.
    • Điều kiện chống chọc thủng đài móng: $P_{cx} > P_{xt}$ (Đài móng dày $1.4\text{ m} - 1.8\text{ m}$ không bị phá hoại đâm thủng).
    • Độ lún tổng thể móng cọc bè/đài nhóm: $S = 2.34\text{ cm} \le [S] = 8.00\text{ cm}$.

Kết quả đạt được

Dự án đã hoàn thành $100%$ các hạng mục thiết kế kết cấu với độ chính xác cao:

  • Hoàn thiện mô hình FEM 3D phân tích 16 tầng không gian, phản ánh sát thực tế phân phối lực cắt và mô-men.
  • Bố trí thép sàn tầng điển hình: Lớp dưới $\phi 10a150$ và $\phi 10a120$, lớp trên chịu mô-men âm $\phi 10a100$ và $\phi 12a120$.
  • Hệ thống đài móng cọc khoan nhồi định vị chính xác, triệt tiêu khả năng lún lệch giữa lõi vách cứng và khung cột ngoài.
  • Hoàn thành tập hồ sơ thiết kế gồm Thuyết minh tính toán kỹ thuật 113 trang và 24 bản vẽ khổ A1 hoàn chỉnh.

Đổi mới và đóng góp

Đổi mới kỹ thuật nổi bật

  1. Phân tích kết cấu không gian 3D FEM toàn diện: Thay vì sử dụng phương pháp khung phẳng chia cắt thủ công truyền thống vốn bỏ qua sự làm việc không gian và hiệu ứng xoắn của sàn phẳng, đồ án ứng dụng mô hình phần tử vỏ (Shell element) và phần tử thanh (Frame element) trên Autodesk Robot Structural 2019. Phương pháp này giúp mô phỏng chính xác hiện tượng phân phối tải trọng ngang giữa khung và vách cứng, giảm thiểu sai số tính toán nội lực từ $25 - 30%$ xuống dưới $5%$.
  2. Tối ưu hóa vị trí lõi cứng thang máy: Bố trí lõi thang máy $t_w = 300\text{ mm}$ đối xứng tại trung tâm hình học giúp tâm cứng (Center of Rigidity) trùng sát với tâm khối lượng (Center of Mass), triệt tiêu hiện tượng xoắn nguy hiểm ở mode dao động cơ bản (Mode 1 và Mode 3 là mode uốn tịnh tiến, Mode 2 xoắn nhưng có chu kỳ $T_2 < T_1$).

Bảng so sánh giải pháp tính toán và thiết kế

Chỉ số so sánh Phương pháp Khung phẳng truyền thống Thiết kế FEM 3D trên Robot Structural 2019 (Đồ án áp dụng) Phần mềm thiết kế độc lập đơn lẻ
Xét tương tác không gian (3D) Không, chỉ tính từng khung phẳng độc lập Có, mô hình không gian đầy đủ sàn - dầm - cột - vách Một phần, hạn chế mô hình hóa vách phức tạp
Tính toán tải trọng gió động Quy đổi gần đúng bằng công thức kinh nghiệm Chính xác tuyệt đối theo mode shape dao động riêng Phải tính thủ công bên ngoài rồi gán ngược vào
Phân tích phổ chấn động đất Khó thực hiện, độ tin cậy thấp Tự động trích xuất phổ phản ứng theo TCXDVN 375:2006 Cần module mở rộng phức tạp
Mức độ tối ưu hóa khối lượng thép Thường dư thừa do hệ số an toàn cục bộ quá cao Tiết kiệm 8 - 12% lượng thép nhờ phân tích nội lực đúng Tiết kiệm ở mức trung bình ($3 - 5%$)

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng trong xây dựng thực tế

Hồ sơ thiết kế của dự án Diamond Tower là giải pháp tham chiếu chuẩn mực cho các dự án xây dựng tòa nhà cao tầng từ 15 đến 25 tầng tại các tỉnh duyên hải miền Trung (Đà Nẵng, Quảng Nam, Bình Định, Khánh Hòa) – nơi thường xuyên đối mặt với gió bão cấp 12 - 13 và yêu cầu nghiêm ngặt về kiểm soát rung chấn.

+-----------------------------------------------------------------------------------+
|               LỘ TRÌNH TRIỂN KHAI THI CÔNG DỰ ÁN (18 THÁNG)                       |
+-----------------------------------------------------------------------------------+
|  [Tháng 1 - 3]  : Thi công cọc khoan nhồi D800, tường vây và đào đất hầm (-1.20m) |
|  [Tháng 4 - 6]  : Thi công đài móng M1-M4, dầm giằng móng và sàn tầng hầm         |
|  [Tháng 7 - 14] : Thi công phần thân BTCT B30 (Chu kỳ 10-12 ngày/sàn x 15 tầng)    |
|  [Tháng 12 - 16]: Thi công hoàn thiện kiến trúc, xây tường 220/110, lắp kính nhôm  |
|  [Tháng 15 - 18]: Lắp đặt cơ điện ME, PCCC, kiểm định tải trọng & Bàn giao vận hành|
+-----------------------------------------------------------------------------------+

Hiệu quả kinh tế & Khả năng nhân rộng

  • Khả năng mở rộng (Scalability): Hệ kết cấu Khung - Vách BTCT B30 của dự án hoàn toàn có thể nâng tầng lên quy mô 18 - 20 tầng bằng cách áp dụng bê tông cường độ cao hơn (B35 - B40) hoặc tích hợp cáp ứng suất trước cho sàn nhịp lớn mà không cần thay đổi vị trí tim cột/vách.
  • Phân tích chi phí - lợi ích (Cost-Benefit): Việc thiết kế sàn dày $180\text{ mm}$ vượt nhịp $8.5\text{ m}$ giảm bớt $40%$ số lượng dầm phụ, tiết kiệm đáng kể chi phí cốp pha và nhân công lắp dựng, rút ngắn tiến độ thi công toàn công trình khoảng 1.5 tháng, mang lại tỷ suất sinh lời ROI vượt trội cho chủ đầu tư.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Mô hình phân tích dựa trên giả thiết vật liệu làm việc trong miền đàn hồi tuyến tính, chưa mô phỏng được hành vi phi tuyến hình học và vật liệu khi chịu tải trọng động đất cực hạn (Pushover non-linear analysis).
  • Liên kết chân cột và vách với đài móng được giả định là ngàm lý tưởng tại cao trình mặt đài, chưa xét đến hiệu ứng tương tác động lực học giữa đất nền - móng - kết cấu (Soil-Structure Interaction - SSI).

Hướng phát triển đề xuất

  1. Ứng dụng Sàn bê tông dự ứng lực căng sau (Post-Tensioned Slab): Nâng khẩu độ vượt nhịp từ $8.5\text{ m}$ lên $10.0\text{ m} - 12.0\text{ m}$, giảm chiều dày sàn xuống $150\text{ mm}$, tối ưu thêm $20%$ chiều cao thông thủy mỗi tầng.
  2. Tích hợp mô hình thông tin công trình (BIM): Liên kết mô hình kết cấu Robot Structural với Autodesk Revit 2024 và Navisworks để phát hiện xung đột không gian (Clash detection) giữa hệ dầm sàn và hệ thống cơ điện ME (HVAC, ống cấp thoát nước, máng cáp).
  3. Phân tích phi tuyến theo lịch sử thời gian (Time-History Analysis): Đánh giá chính xác phản ứng của công trình dưới các đợt sóng động đất thực tế ghi nhận tại khu vực miền Trung.

Đối tượng hưởng lợi

+-----------------------------------------------------------------------------------+
|                           ĐỐI TƯỢNG HƯỞNG LỢI & GIÁ TRỊ                          |
+-----------------------------------------------------------------------------------+
|  [1] SINH VIÊN KỸ THUẬT XÂY DỰNG                                                  |
|      • Tiếp cận bộ tài liệu đồ án mẫu chuẩn xác về phương pháp tính toán tải trọng|
|      • Nắm vững quy trình thiết kế sàn 2 phương, vách cứng, móng cọc TCVN         |
|                                                                                   |
|  [2] KỸ SƯ THIẾT KẾ KẾT CẤU (STRUCTURAL ENGINEERS)                                |
|      • Cung cấp template tính toán gió động (TCXD 229) & động đất (TCXDVN 375)   |
|      • Quy trình mô hình hóa và kiểm soát chuyển vị trên Robot Structural 2019    |
|                                                                                   |
|  [3] CHỦ ĐẦU TƯ & DOANH NGHIỆP XÂY DỰNG                                           |
|      • Tham khảo giải pháp kết cấu Khung - Vách tối ưu chi phí và không gian căn hộ|
|      • Cơ sở dữ liệu định lượng vật liệu (Bê tông B30, Thép AIII) cho bài toán vốn|
|                                                                                   |
|  [4] GIẢNG VIÊN & NHÀ NGHIÊN CỨU                                                  |
|      • Dữ liệu kiểm chứng thực nghiệm giữa tính toán tay giải tích và phần tử FEM |
+-----------------------------------------------------------------------------------+

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật và tiêu chuẩn cần tuân thủ khi triển khai thiết kế công trình tương tự?

Công trình cần tuân thủ hệ thống quy chuẩn hiện hành: TCVN 2737:1995 (Tải trọng và tác động), TCXD 229:1999 (Tính toán gió động cho công trình cao $>40\text{ m}$), TCXDVN 375:2006 (Thiết kế kháng chấn), TCVN 5574:2018 (Thiết kế kết cấu BTCT) và TCVN 10304:2014 (Móng cọc). Vật liệu tối thiểu khuyến nghị là bê tông cấp độ bền B30 và thép CB400-V/AIII.

2. Giới hạn chiều cao và giải pháp mở rộng quy mô tải trọng của hệ Khung - Vách BTCT?

Hệ kết cấu Khung - Vách BTCT hỗn hợp làm việc hiệu quả nhất trong dải chiều cao từ 15 đến 35 tầng ($50\text{ m} - 120\text{ m}$). Khi vượt quá 35 tầng, công trình cần nâng cấp lên hệ kết cấu ống lõi (Tube-in-tube) hoặc bổ sung hệ dầm giằng chuyển Outrigger/Belt Truss nhằm khống chế chuyển vị ngang đỉnh tháp.

3. Khả năng tích hợp mô hình Robot Structural với quy trình BIM và các phần mềm khác?

Robot Structural 2019 hỗ trợ chuyển đổi dữ liệu hai chiều (Bidirectional link) trực tiếp với Autodesk Revit qua định dạng IFC hoặc file trao đổi .smxx. Kỹ sư có thể xuất mô hình kết cấu sang CSI ETABS hoặc SAFE để kiểm chứng chéo nội lực và kiểm tra chọc thủng đài móng một cách thuận tiện.

4. Yêu cầu bảo trì, quan trắc độ lún và độ nghiêng trong giai đoạn vận hành?

Công trình bắt buộc phải lắp đặt hệ thống mốc quan trắc lún tại các vị trí chân cột biên và lõi vách thang máy. Chu kỳ quan trắc thực hiện 1 tháng/lần trong giai đoạn thi công và 6 tháng/lần trong 3 năm đầu khai thác, đảm bảo độ lún lệch tương đối $\Delta S/L \le 0.002$ và độ nghiêng tổng thể không vượt quá $0.004 H$.

5. Dự toán phân bổ chi phí kết cấu và thời gian thu hồi vốn (ROI) của dự án Diamond Tower?

Chi phí phần thô kết cấu (cọc khoan nhồi, đài móng, khung dầm cột sàn BTCT B30) chiếm khoảng $40 - 45%$ tổng mức đầu tư xây dựng công trình. Với vị trí đắc địa tại TP. Đà Nẵng kết hợp mô hình kinh doanh hỗn hợp (TTTM 2 tầng + 13 tầng căn hộ cho thuê cao cấp), thời gian hoàn vốn ước tính từ 7 đến 9 năm vận hành.

Kết luận

Đồ án tốt nghiệp "Thiết kế tòa nhà chung cư cao cấp Diamond Tower" đã hoàn thành toàn diện và xuất sắc nhiệm vụ nghiên cứu ứng dụng kỹ thuật công trình. Bằng việc kết hợp chặt chẽ giữa lý thuyết cơ học kết cấu giải tích và công nghệ mô hình hóa số tiên tiến trên Autodesk Robot Structural Analysis 2019, công trình 16 tầng ($H = 59.4\text{ m}$) được chứng minh đảm bảo an toàn chịu lực tuyệt đối dưới các tổ hợp tải trọng khắc nghiệt nhất (gió bão vùng II-B và chấn động động đất), đồng thời tối ưu hóa công năng và chi phí đầu tư.

Dự án không chỉ là một tài liệu kỹ thuật có giá trị học thuật cao cho sinh viên và kỹ sư xây dựng tham khảo về thiết kế nhà cao tầng, mà còn là minh chứng rõ nét cho năng lực làm chủ công nghệ tính toán kết cấu hiện đại, sẵn sàng chuyển giao và ứng dụng trực tiếp vào thực tiễn ngành xây dựng dân dụng và công nghiệp Việt Nam.
