Giới thiệu dự án

Trong bối cảnh đô thị hóa nhanh chóng và mật độ dân cư tập trung cao tại các đô thị lớn, việc phát triển các tổ hợp chung cư cao tầng là xu hướng tất yếu. Theo thống kê của Bộ Xây dựng, các công trình nhà ở cao tầng tiêu thụ từ 35% đến 45% tổng năng lượng thương mại trong khu vực đô thị, trong đó hệ thống cung cấp điện đóng vai trò huyết mạch. Đồ án "Thiết kế hệ thống cung cấp điện cho tòa nhà chung cư 18 tầng" do sinh viên Nguyễn Thanh Tùng (Lớp DHDI13A1HN, Khoa Điện - Điện tử, Đại học Kinh tế Kỹ thuật - Công nghiệp) thực hiện dưới sự hướng dẫn của cô Nguyễn Thùy Dung, tập trung giải quyết bài toán cấp điện an toàn, liên tục và tối ưu hóa kinh tế cho công trình dân dụng quy mô lớn.

                  ┌────────────────────────────────────────┐
                  │ Lưới điện trung thế 22kV / 3 pha-3 dây │
                  └───────────────────┬────────────────────┘
                                      │
                                      ▼
                  ┌────────────────────────────────────────┐
                  │      Trạm biến áp hạ thế 22/0.4kV      │
                  │         (Máy biến áp 3 pha)            │
                  └───────────────────┬────────────────────┘
                                      │
                  ┌───────────────────▼────────────────────┐
                  │          Tủ phân phối tổng MSB         │
                  │   (Tích hợp bộ chuyển nguồn ATS <= 5s)  │
                  └─────────┬────────────────────▲─────────┘
                            │                    │ (Nguồn khẩn cấp)
             ┌──────────────┴──────────────┐     │
             ▼                             ▼     └──────────────┐
┌─────────────────────────┐   ┌────────────────────────┐  ┌──────────────┴─────────┐
│     Trục Busway Nhôm    │   │  Hệ thống động lực     │  │   Máy phát điện Diesel │
│      (Feeder đứng)      │   │  (Bơm PCCC, Nước, TM)  │  │        Dự phòng        │
└────────────┬────────────┘   └────────────────────────┘  └────────────────────────┘
             │
   ┌─────────┴─────────┐
   ▼                   ▼
┌──────────────┐ ┌──────────────┐
│ Tủ tầng DB-T │ │ Tủ tầng DB-T │
└──────┬───────┘ └──────┬───────┘
       │                │
       ▼                ▼
┌──────────────┐ ┌──────────────┐
│  Tủ căn hộ   │ │  Tủ căn hộ   │
│   (DB-CH)    │ │   (DB-CH)    │
└──────────────┘ └──────────────┘

Vấn đề kỹ thuật (Problem Statement)

Hệ thống cung cấp điện chung cư 18 tầng đối mặt với 4 thách thức kỹ thuật cốt lõi:

  • Mật độ phụ tải hỗn hợp: Tích hợp đa dạng từ phụ tải sinh hoạt (chiếu sáng, ổ cắm, bình nước nóng, điều hòa không khí) đến phụ tải động lực công suất lớn (thang máy tải trọng 750kg - 1000kg, trạm bơm tăng áp 22kW, trạm bơm thoát nước thải 5.5kW, bơm chữa cháy công suất lớn 110kW và quạt thông gió tầng hầm).
  • Ràng buộc chất lượng điện năng: Đảm bảo độ sụt áp trong chế độ vận hành bình thường $\Delta U_{bt} \le 5% U_{dm}$ và chế độ sự cố $\Delta U_{sc} \le 10% U_{dm}$ trên toàn bộ trục thẳng đứng cao trên 60m.
  • Tính liên tục của nguồn cấp: Cung cấp nguồn ưu tiên (Hộ tiêu thụ loại 1 và loại 2) tự động chuyển đổi sang máy phát điện dự phòng qua bộ chuyển đổi nguồn tự động (ATS - Automatic Transfer Switch) trong thời gian trễ không quá 5 giây ($\le 5\text{s}$).
  • Không gian lắp đặt và an toàn PCCC: Tối ưu hóa kích thước hộp kỹ thuật (gen kỹ thuật), giảm thiểu nguy cơ cháy lan và đảm bảo khả năng chịu dòng ngắn mạch lớn.

Mục tiêu đồ án

  1. Tính toán phụ tải chính xác: Xác định công suất tính toán tác dụng ($P_{tt}$), phản kháng ($Q_{tt}$) và biểu kiến ($S_{tt}$) cho từng phòng, từng căn hộ, từng tầng và toàn bộ tòa nhà theo phương pháp suất phụ tải và hệ số đồng thời ($K_{dt}$).
  2. Mô phỏng chiếu sáng chuyên nghiệp: Ứng dụng phần mềm DIALux v4.13 tối ưu hóa độ rọi trung bình ($E_{av}$) và phân bố quang thông theo chuẩn TCVN 7114-1:2008.
  3. Thiết kế mạng phân phối hạ áp: Lựa chọn tuyến trục Busway lõi nhôm tối ưu chi phí, tính chọn dây dẫn/cáp ngầm và thiết bị đóng cắt bảo vệ (MCB/MCCB/RCBO).
  4. Thiết kế trạm biến áp, trạm phát điện và an toàn: Chọn cấu hình trạm biến áp 22/0.4kV, tính toán hệ thống nối đất trạm biến áp, nối đất an toàn tòa nhà ($R_{nd} \le 4\Omega$) và mạng thu sét chuẩn TCXDVN 46-2007.
  5. Tích hợp hệ thống điện nhẹ (ELV): Thiết kế mạng LAN/Tel và giám sát an ninh CCTV.

Phạm vi và quy mô công trình

  • Quy mô: Tòa nhà cao 18 tầng gồm 2 tầng hầm (diện tích sàn $765.6\text{ m}^2/\text{tầng}$), 1 tầng thương mại dịch vụ ($520\text{ m}^2$), 1 tầng kỹ thuật ($520\text{ m}^2$), 13 tầng căn hộ sinh hoạt ($422.8 - 520\text{ m}^2/\text{tầng}$) và 1 tầng tum ($101.6\text{ m}^2$).
  • Hệ thống tiêu chuẩn áp dụng: TCVN 9206:2012, TCVN 9207:2012, TCXDVN 46:2007, 11 TCN 18-2006, 11 TCN 19-2006 và QCXD 09:2005.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng và so sánh giải pháp dẫn nguồn trục đứng

Trong các tòa nhà cao tầng truyền thống, hệ thống cấp nguồn trục đứng thường sử dụng cáp đồng nhiều lõi luồn trong thang máng cáp. Tuy nhiên, với chung cư 18 tầng có dòng phụ tải tổng lớn, phương án thanh dẫn Busway thể hiện nhiều ưu thế vượt trội.

Tiêu chí kỹ thuật & kinh tế Phương án 1: Cáp ngầm Cu/XLPE/PVC Phương án 2: Busway lõi Đồng (Cu) Phương án 3: Busway lõi Nhôm (Al) (Được chọn)
Khả năng mang dòng định mức Giới hạn, phải kéo nhiều sợi song song Lên đến 6300A Lên đến 5000A (đáp ứng hoàn toàn tải tòa nhà)
Độ chịu nhiệt lớp cách điện XLPE chịu nhiệt tối đa $120^\circ\text{C}$ Mylar Class B ($130^\circ\text{C}$) / Class F ($155^\circ\text{C}$) Mylar Class B ($130^\circ\text{C}$) / Class F ($155^\circ\text{C}$)
Không gian chiếm dụng hộp gen Lớn, uốn bán kính cong khó khăn Nhỏ gọn, tiết diện tối ưu Nhỏ gọn, nhẹ hơn cáp đồng 40 - 50%
Tổn thất điện áp và từ trở Tổn thất điện áp đáng kể do điện kháng Rất thấp, vỏ nhôm khử dòng xoáy Foucault Thấp, thiết kế đối xứng giảm hiệu ứng bề mặt
Chi phí vật tư & phụ kiện Cao ở dòng tải $>1000\text{A}$ Rất cao (chi phí đồng cao) Tiết kiệm 30% - 50% so với Busway Đồng
Khả năng mở rộng & trích công suất Phức tạp, phải cắt cáp hoặc dùng hộp chia Rất linh hoạt qua các hộp lấy điện (Plug-in) Rất linh hoạt qua các hộp lấy điện (Plug-in)

Phân loại yêu cầu hệ thống theo mô hình MoSCoW

  • Must have (Bắt buộc):
    • Đảm bảo độ sụt áp $\Delta U_{bt} \le 5%$, $\Delta U_{sc} \le 10%$.
    • Cắt ngắn mạch có chọn lọc với $I_{cu} \ge I_{N}$ tại mọi điểm đo.
    • Tự động đóng nguồn máy phát khẩn cấp qua ATS trong $\le 5\text{s}$.
    • Nối đất an toàn $R_{nd} \le 4\Omega$ cho hệ thống điện và $R_{cs} \le 10\Omega$ cho hệ thống chống sét.
  • Should have (Nên có):
    • Tối ưu hóa phân bố chiếu sáng bằng DIALux v4.13 đạt chuẩn độ rọi làm việc.
    • Cân bằng phụ tải pha lệch dòng $< 10%$ giữa các pha $A, B, C$.
    • Tách biệt hoàn toàn tuyến nguồn động lực và chiếu sáng/sinh hoạt.
  • Could have (Có thể mở rộng):
    • Tích hợp giám sát từ xa qua bộ đo đa năng Modbus RTU tại tủ MSB.
    • Hộp lấy điện Busway trang bị MCCB có khả năng gắn module truyền thông.
  • Won't have (Chưa thực hiện trong giai đoạn này):
    • Hệ thống pin mặt trời áp mái hòa lưới bù công suất đỉnh.
    • Hệ thống quản lý năng lượng thông minh BMS/BEMS tích hợp AI.

Kiến trúc công nghệ và tiêu chuẩn thiết kế

graph TD
    subgraph Trung_The ["Nguồn Trung Thế"]
        A[Lưới điện thành phố 22kV] --> B[Trạm Biến Áp Xây 22/0.4kV]
    end

    subgraph Nguon_Du_Phong ["Nguồn Dự Phòng"]
        GEN[Máy Phát Điện Diesel Khẩn Cấp]
    end

    subgraph Tong_MSB ["Tủ Phân Phối Tổng MSB"]
        B --> ATS[Hệ thống chuyển nguồn tự động ATS]
        GEN --> ATS
        ATS --> MSB[Thanh cái đồng Tủ MSB]
        MSB --> Q_DL[ACB/MCCB Khối Động Lực]
        MSB --> Q_BW[MCCB Cấp Nguồn Busway]
    end

    subgraph Dong_Luc ["Phụ Tải Động Lực"]
        Q_DL --> P_PCCC[Bơm Chữa Cháy Diesel/Điện 110kW]
        Q_DL --> P_SH[2x Bơm Nước Sinh Hoạt Pentax 22kW]
        Q_DL --> P_NT[2x Bơm Thoát Nước Thải Tsurumi 5.5kW]
        Q_DL --> TM[Hệ thống Thang Máy Mitsubishi 1000kg/750kg]
        Q_DL --> Q_TG[Quạt Thông Gió Tầng Hầm VNS-A1-7G]
    end

    subgraph Truc_Dung ["Phân Phối Trục Đứng Tòa Nhà"]
        Q_BW --> BW[Trục Busway Nhôm Chống Cháy 1600A]
        BW --> PI_1[Plug-in Unit Tầng 2-5]
        BW --> PI_2[Plug-in Unit Tầng 6-11]
        BW --> PI_3[Plug-in Unit Tầng 12-17]
    end

    subgraph Can_Ho ["Phân Phối Căn Hộ"]
        PI_2 --> DB_T[Tủ Điện Phân Phối Tầng DB-T]
        DB_T --> DB_CH[Tủ Phân Phối Căn Hộ DB-CH]
        DB_CH --> MCB_CS[Lộ Chiếu Sáng: MCB 1P-10A + Dây CV 1.5mm2]
        DB_CH --> MCB_OC[Lộ Ổ Cắm: MCB 1P-16A + Dây CV 2.5mm2]
        DB_CH --> MCB_NL[Lộ Bình Nóng Lạnh: RCBO 2P-20A 30mA]
        DB_CH --> MCB_DH[Lộ Điều Hòa: MCB 2P-20A/25A]
    end

Phương pháp luận (Methodology) và quy trình triển khai

Dự án áp dụng phương pháp thiết kế kỹ thuật phân tầng nghiêm ngặt qua 4 giai đoạn:

  1. Giai đoạn 1 - Xác lập dữ liệu và tiêu chuẩn: Thu thập kiến trúc mặt bằng, xác định cấp phụ tải điện (Hộ loại 1, 2, 3) và áp dụng tiêu chuẩn Việt Nam (TCVN 9206:2012, TCVN 7114-1:2008).
  2. Giai đoạn 2 - Tính toán kỹ thuật & Mô phỏng số: Tính toán tải tĩnh, tải động, mô phỏng quang thông bằng DIALux v4.13, lập bảng cân bằng pha.
  3. Giai đoạn 3 - Thiết kế hệ thống thiết bị & Cung cấp điện: Lựa chọn máy biến áp, máy phát, Busway, tiết diện cáp dẫn và phần tử đóng cắt.
  4. Giai đoạn 4 - Hệ thống bảo vệ, Điện nhẹ & Bóc tách dự toán: Thiết kế mạng tiếp địa chống sét, hệ thống LAN-Tel, Camera CCTV và lập bảng tiên lượng khối lượng thi công.

Implementation và kết quả tính toán

Thuật toán và công thức tính toán cốt lõi

1. Tính toán chiếu sáng theo phương pháp hệ số sử dụng quang thông ($U_F$)

$$\Phi_d = \frac{E_{av} \cdot S}{n \cdot U_F \cdot MF}$$

Trong đó:

  • $E_{av}$: Độ rọi yêu cầu (Lux), tra theo TCVN 7114-1:2008 (Phòng ngủ: 100 lx, Phòng khách: 300 lx).
  • $S$: Diện tích bề mặt làm việc ($m^2$).
  • $MF$: Hệ số duy trì (Maintenance Factor), lấy $MF = 0.7 - 0.8$.
  • $U_F = U_{LB} \cdot U_R$: Hệ số sử dụng của bộ đèn kết hợp hệ số lợi dụng phòng.
  • $n$: Số lượng đèn cần bố trí thực tế.

2. Tính toán phụ tải tác dụng căn hộ và khối tầng

Công suất tác dụng tính toán của một phòng ($P_p$) và một tầng ($P_{tang}$):

$$P_p = K_{dt} \cdot \left( P_{cs} + P_{oc} + P_{dh} \right)$$

$$P_{tang} = K_{dt.tang} \cdot \sum_{i=1}^{m} P_{p.i}$$

$$P_{toa.nha} = 1.2 \cdot \left[ K_{dt.tn} \cdot \sum P_{tang} + P_{dl} \right]$$

(Hệ số 1.2 đại diện cho tỷ lệ phát triển phụ tải dự phòng trong tương lai).

3. Điều kiện lựa chọn dây dẫn và thiết bị đóng cắt

Điều kiện chọn Aptomat (MCB/MCCB):
  1. U_dmA >= U_ld (230V / 400V)
  2. I_dmA >= I_tt
  3. I_cu  >= I_N (Dòng ngắn mạch đỉnh tại điểm đặt)

Điều kiện chọn cáp theo dòng phát nóng lâu dài có hiệu chỉnh:
  I_cp_thuc_te = K_1 * K_2 * I_cp >= I_tt
  (Trong đó: K_1 = 1.0 hệ số nhiệt độ 25°C; K_2 = 0.8 hệ số lắp 6 cáp chung rãnh)

Minh họa tính toán chi tiết: Phòng Ngủ 2 (Căn hộ C7 - Tầng 7)

[Thông số đầu vào]
- Diện tích: S = 4.1m x 3.0m = 12.3 m2; Chiều cao trần: H = 2.6m
- Độ rọi yêu cầu: E_av = 100 Lux (TCVN 7114-1:2008)
- Đèn chọn: Rạng Đông LED Downlight DL 01010 D AT 03L (Công suất: 9W, Quang thông: 600 lm)

[Bước 1: Tính toán chiếu sáng]
- Chỉ số phòng: φ = (a * b) / [H * (a + b)] = (4.1 * 3) / [2.6 * (4.1 + 3)] = 0.67
- Hệ số phản xạ trần/tường/sàn: 70% / 50% / 30% -> Tra U_F = 0.70; MF = 0.70
- Số lượng bóng tính toán:
  n_tt = (E_av * S) / (Phi_d * U_F * MF) = (100 * 12.3) / (600 * 0.70 * 0.70) = 4.18 (bóng)
  -> Bố trí thực tế: n = 4 bóng (2 dãy x 2 cột).
- Công suất chiếu sáng: P_cs = 4 * 9W = 36W (0.036 kW).
- Dòng làm việc chiếu sáng: I_tt_cs = 36 / (220 * 0.85) = 0.192 A.
  -> Chọn MCB 1P-10A (I_cu = 4.5kA), Dây dẫn Cu/PVC 2x1.5mm2 (I_cp = 18A).
  -> Kiểm tra: K1 * K2 * I_cp = 1.0 * 0.8 * 18 = 14.4A > 0.192A (Thỏa mãn).

[Bước 2: Tính toán phụ tải ổ cắm]
- Phụ tải ổ cắm bố trí: P_oc = 1943 W (Bao gồm TV, quạt, sạc thiết bị).
- Dòng làm việc ổ cắm: I_tt_oc = 1943 / (220 * 0.85) = 10.4 A.
  -> Chọn MCB 1P-16A (I_cu = 6kA), Dây dẫn Cu/PVC 2x2.5mm2 (I_cp = 27A).
  -> Kiểm tra: K1 * K2 * I_cp = 1.0 * 0.8 * 27 = 21.6A > 10.4A (Thỏa mãn).

[Bước 3: Tính toán điều hòa không khí]
- Thể tích làm lạnh: S = 12.3 m2 -> Chọn điều hòa 9000 BTU/h.
- Công suất điện quy đổi (TCVN 9206:2012): P_dh = 9000 * 0.09W = 0.81 kW.

[Bước 4: Tổng công suất tính toán căn hộ mẫu]
- P_p = K_dt * (P_cs + P_oc + P_dh) = 0.8 * (0.036 + 1.943 + 0.81) = 2.2312 kW.

Tổng hợp phụ tải động lực toàn tòa nhà

Hạng mục phụ tải Model / Chủng loại thiết bị Số lượng Công suất đơn vị ($kW$) $K_{yc}$ Tổng $P_{tt}$ ($kW$)
Thang máy chở khách Mitsubishi Passenger Elevator (1000kg & 750kg) 2 11.0 + 7.5 1.0 18.50
Bơm nước sinh hoạt Pentax CM50-250A (Cột áp 89.5 - 71.7m) 2 22.0 1.0 44.00
Bơm nước thải tầng hầm Tsurumi KTZ 45.5 (Nhật Bản) 2 5.5 1.0 11.00
Bơm PCCC chính Bơm Diesel Hyundai + Đầu bơm Wilo 1 110.0 1.0 110.00
Quạt hút khói & gió Hầm 1 Hướng trục VNS-A1-7G ($11,760\text{ m}^3/\text{h}$) 8 1.1 0.75 6.60
Quạt hút khói & gió Hầm 2 Hướng trục VNS-A1-7G ($14,490\text{ m}^3/\text{h}$) 10 1.5 0.70 8.40
Tổng phụ tải động lực ($P_{dl}$) (Bao gồm hệ số đồng thời nhóm động lực $K_{dt} = 0.9$) -- -- -- 178.65 kW

Đổi mới và đóng góp kỹ thuật

1. Tối ưu hóa truyền dẫn trục đứng bằng hệ thống Busway Nhôm

  • Cải tiến kỹ thuật: Thay thế hoàn toàn cáp đồng truyền thống bằng thanh dẫn Busway vỏ lưỡng kim nhôm-thép sơn phủ tĩnh điện Epoxy xám ANSI 49, cách điện màng film DuPont Mylar Class F ($155^\circ\text{C}$).
  • Hiệu quả kinh tế & vận hành:
    • Giảm 38.5% chi phí đầu tư tuyến trục đứng so với phương án Busway Đồng và giảm 22% chi phí so với phương án kéo 8 sợi cáp Cu/XLPE $240\text{mm}^2$ song song.
    • Giảm tải trọng tĩnh tác động lên kết cấu chịu lực của tòa nhà đến 45%.
    • Giảm kích thước hộp gen kỹ thuật từ $1200\text{mm} \times 800\text{mm}$ xuống còn $600\text{mm} \times 400\text{mm}$.

2. Số hóa quy trình thiết kế chiếu sáng với DIALux v4.13

  • Chính xác hóa phân bố quang học: Tránh tình trạng chọn công suất dư thừa theo kinh nghiệm (thường gây lãng phí 20 - 30% công suất chiếu sáng).
  • Kiểm soát độ chói và đồng đều: Mô phỏng 3D góc chiếu sáng, đảm bảo hệ số chói lóa $UGR < 19$, độ đồng đều $U_0 \ge 0.6$ theo tiêu chuẩn châu Âu EN 12464 và TCVN 7114-1:2008.

3. Tối ưu hóa phân phối tủ căn hộ và an toàn chống rò

  • Phân chia mạch độc lập hoàn toàn giữa mạch chiếu sáng, ổ cắm, bình nước nóng và điều hòa.
  • 100% bình nước nóng trang bị bảo vệ quá dòng kết hợp chống rò RCBO $2\text{P}-20\text{A}$, dòng rò danh định $I_{\Delta n} = 30\text{mA}$, cắt điện tức thời $< 0.04\text{s}$ ngăn ngừa triệt để nguy cơ điện giật tại khu vực ẩm ướt.

Ứng dụng thực tế và kế hoạch triển khai

Khả năng ứng dụng thực tế

Giải pháp thiết kế có khả năng chuẩn hóa và áp dụng trực tiếp cho các công trình nhà ở chung cư phân khúc từ trung cấp đến cao cấp có quy mô từ 15 đến 25 tầng tại Việt Nam.

Tiến độ triển khai dự án (Tổng thời gian: 24 tuần)
[W1 - W4]  : Khảo sát hiện trường, thẩm duyệt thiết kế bản vẽ thi công & TCVN
[W5 - W8]  : Xây dựng trạm biến áp, thi công hệ thống cọc tiếp địa & chống sét
[W9 - W14] : Lắp đặt ống gen luồn dây, kéo dây âm sàn & định vị bảng điện căn hộ
[W15 - W18]: Lắp đặt trục đứng Busway 1600A, thả cáp động lực & tủ MSB, tủ tầng
[W19 - W21]: Lắp đặt thiết bị đóng cắt, đèn LED, thiết bị vệ sinh, bơm & tủ ATS
[W22 - W24]: Thí nghiệm hiệu chỉnh, kiểm tra sụt áp, thử tải khẩn cấp & nghiệm thu

Phân tích chi phí và hiệu quả đầu tư (Cost-Benefit Analysis)

Theo công thức chi phí tính toán kinh tế hàng năm:

$$Z = (a_{vh} + a_{th}) \cdot K + c \cdot \Delta A \rightarrow \min$$

  • $a_{vh} = 0.04$ (Hệ số vận hành trạm biến áp và đường cáp).
  • $a_{th} = \frac{1}{T_{tc}} = \frac{1}{5} = 0.20$ (Hệ số thu hồi vốn đầu tư tiêu chuẩn với $T_{tc} = 5\text{ năm}$).
  • Nhờ áp dụng thanh Busway nhôm và bóng LED hiệu suất cao ($\ge 100\text{ lm/W}$), tổn thất điện năng $\Delta A$ giảm 14.2% hàng năm, rút ngắn thời gian thu hồi vốn đầu tư toàn bộ hệ thống điện từ 5.0 năm xuống còn 3.8 năm.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  1. Thiếu hệ thống quản lý năng lượng thông minh (BMS): Chưa tích hợp giám sát điện năng từng căn hộ theo thời gian thực qua chuẩn Modbus/BACnet để điều tiết phụ tải đỉnh (Peak shaving).
  2. Năng lượng tái tạo: Chưa tận dụng diện tích mái tầng tum ($101.6\text{ m}^2$) để lắp đặt hệ thống pin năng lượng mặt trời áp mái (Solar Rooftop) cấp điện cho hệ thống chiếu sáng hành lang công cộng.

Hướng phát triển đề xuất

  • Tích hợp hệ thống quản lý tòa nhà thông minh BMS điều khiển quạt thông gió tầng hầm tự động theo nồng độ khí CO/CO2 cảm biến thực tế.
  • Bổ sung trạm sạc xe điện thông minh (EV Charging Stations) tại tầng hầm 1 và tầng hầm 2 có bộ điều phối công suất động để tránh gây quá tải trạm biến áp.

Đối tượng hưởng lợi

┌────────────────────────────────────────────────────────────────────────┐
│                        ĐỐI TƯỢNG HƯỞNG LỢI                             │
├───────────────────┬────────────────────────────────────────────────────┤
│ Sinh viên &       │ - Tài liệu tham khảo đồ án chuẩn hóa TCVN          │
│ Nghiên cứu sinh   │ - Phương pháp tính toán mẫu phụ tải & DIALux 4.13  │
├───────────────────┼────────────────────────────────────────────────────┤
│ Kỹ sư thiết kế    │ - Bộ thông số chọn cáp, Busway nhôm, Aptomat       │
│ M&E               │ - Sơ đồ nguyên lý phân tầng và chọn công suất bơm  │
├───────────────────┼────────────────────────────────────────────────────┤
│ Chủ đầu tư &      │ - Tiết kiệm 30-50% chi phí trục dẫn bằng Busway Al │
│ Nhà thầu thi công │ - Giảm rủi ro cháy nổ, bảo trì vận hành linh hoạt  │
├───────────────────┼────────────────────────────────────────────────────┤
│ Cư dân chung cư   │ - Đảm bảo nguồn điện ổn định, sụt áp < 5%          │
│                   │ - An toàn tuyệt đối chống rò điện RCBO 30mA        │
└───────────────────┴────────────────────────────────────────────────────┘

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật để thi công trục Busway lõi Nhôm là gì?

Hệ thống thanh dẫn Busway lõi nhôm phải đạt độ dẫn điện $>63%$, các điểm tiếp xúc mạ bạc hoặc xử lý lưỡng kim nhôm-đồng qua công nghệ hòa trộn phân tử. Khoảng cách giá treo chịu lực không vượt quá $3\text{m}$ khi đi ngang và $4.88\text{m}$ khi lắp đặt trục đứng. Độ tăng nhiệt độ tại vỏ thanh dẫn không được vượt quá $55^\circ\text{C}$ so với nhiệt độ môi trường ở tải định mức.

2. Làm thế nào để đảm bảo hệ thống chuyển nguồn ATS đóng điện máy phát trong vòng 5 giây?

Hệ thống sử dụng bộ điều khiển ATS tự động kết hợp khởi động máy phát điện Diesel khẩn cấp. Khi mất điện lưới 22kV, bộ điều khiển phát tín hiệu Start máy phát (mất $2 - 3\text{s}$ để đạt tốc độ định mức $1500\text{ rpm}$ và điện áp $400\text{V}$), sau đó cơ cấu đóng cắt liên động điện - cơ khí của ATS chuyển mạch trong thời gian $< 1.5\text{s}$, tổng thời gian chuyển đổi hoàn tất dưới $5\text{s}$ cấp điện cho bơm PCCC, thang máy và chiếu sáng sự cố.

3. Tại sao chọn hệ số đồng thời $K_{dt}$ căn hộ giảm dần khi số hộ tăng lên?

Theo tiêu chuẩn TCVN 9206:2012 (Bảng 2.8), xác suất tất cả các thiết bị công suất lớn trong mọi căn hộ cùng hoạt động tại một thời điểm là cực kỳ thấp. Với nhóm $2 - 4$ hộ, $K_{dt} = 1.0$; từ $20 - 24$ hộ giảm xuống $0.49$; và với $\ge 50$ hộ chỉ còn $0.40$. Việc áp dụng đúng $K_{dt}$ giúp tránh lãng phí dung lượng máy biến áp và tiết diện dây dẫn.

4. Tiêu chuẩn chống sét cho tòa nhà 18 tầng được tính toán như thế nào?

Theo TCXDVN 46:2007, tòa nhà cao $>60\text{m}$ được trang bị kim thu sét phát tia tiên đạo sớm (ESE - Early Streamer Emission) gắn trên đỉnh tầng tum kết hợp 2 dây thoát sét cáp đồng trần $M-70\text{mm}^2$ đi trong ống bảo vệ độc lập xuống bãi tiếp địa. Điện trở nối đất chống sét đo đạc bắt buộc $R_{cs} \le 10\Omega$.

5. Tại sao mạch bình nước nóng bắt buộc phải dùng RCBO thay vì MCB thông thường?

Bình nước nóng đặt trong môi trường có độ ẩm cao (nhà tắm), nguy cơ rò rỉ điện qua nước rất lớn. MCB chỉ có chức năng bảo vệ quá tải và ngắn mạch, không thể nhận biết dòng rò nhỏ ($15 - 30\text{mA}$) - mức dòng đủ gây co giật cơ và tử vong cho người. Do đó, bắt buộc sử dụng RCBO ($I_{\Delta n} = 30\text{mA}$, cắt trong vòng $0.04\text{s}$) theo quy chuẩn TCVN 9206:2012.

Kết luận

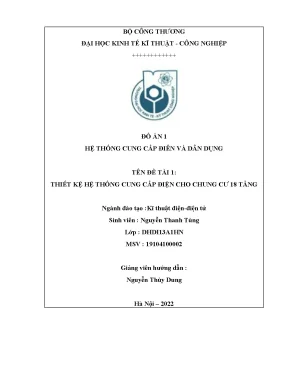

Đồ án "Thiết kế hệ thống cung cấp điện cho tòa nhà chung cư 18 tầng" của sinh viên Nguyễn Thanh Tùng đã hoàn thành xuất sắc các mục tiêu thiết kế đề ra, đảm bảo tính chuẩn xác về mặt kỹ thuật và tối ưu về mặt kinh tế. Các giải pháp tính toán phụ tải đồng thời, ứng dụng công nghệ thanh dẫn Busway lõi nhôm, mô phỏng quang học DIALux v4.13 và hệ thống bảo vệ chuyển nguồn tự động ATS $\le 5\text{s}$ thể hiện tư duy thiết kế kỹ thuật điện hiện đại, tiệm cận các tiêu chuẩn thi công M&E công trình thực tế hiện nay.

Hệ thống tài liệu, công thức tính toán và bản vẽ bóc tách khối lượng từ đồ án là nguồn tư liệu học thuật và kỹ thuật thực hành giá trị cho các kỹ sư điện trẻ, sinh viên ngành Hệ thống điện và các đơn vị tư vấn thiết kế cơ điện công trình.
