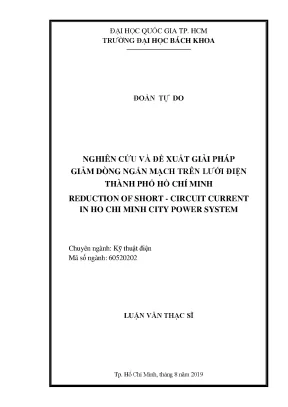

Nghiên cứu và đề xuất giải pháp giảm dòng ngắn mạch trên lưới điện thành phố Hồ Chí Minh

Luận văn thạc sĩ kỹ thuật phân tích kỹ thuật điện nghiên cứu và đề xuất giải pháp giảm dòng ngắn mạch trên lưới điện thành phố hồ chí, đánh giá thực trạng, chỉ ra hạn chế, đề xuất

• Tác giả: Đoàn Tự Do
• Người hướng dẫn: TS. Lê Thị Tịnh Minh
• Trường học: Trường Đại Học Bách Khoa
• Chuyên ngành: Kỹ thuật điện
• Đề tài: Giải Pháp Giảm Dòng Ngắn Mạch Lưới Điện TP.HCM
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2019
• Địa điểm: Thành phố Hồ Chí Minh

Mục lục chi tiết

• 1. CHƯƠNG 1: MỞ ĐẦU
• 1.1. Lý do chọn đề tài
• 1.2. Mục tiêu nghiên cứu
• 1.3. Đối tượng và phạm vi nghiên cứu
• 1.4. Phương pháp nghiên cứu
• 1.5. Các nội dung sau đã được thực hiện trong luận văn
• 1.6. Bố cục luận văn
• 2. CHƯƠNG 2: HIỆN TƯỢNG NGẮN MẠCH VÀ CÁC GIẢI PHÁP GIẢM DÒNG NGẮN MẠCH TRÊN LƯỚI ĐIỆN
• 2.1. Tổng quan về hiện tượng ngắn mạch trên lưới điện
• 2.2. Các thành phần trong dòng điện ngắn mạch
• 2.3. Các nhân tố ảnh hưởng đến dòng điện ngắn mạch
• 2.4. Các giải pháp giảm dòng ngắn mạch trên lưới điện
• 2.4.1. Lựa chọn thông số lưới điện
• 2.4.2. Sử dụng sơ đồ đấu nối hợp lý
• 2.4.3. Sử dụng kháng hạn dòng
• 2.4.4. Giải pháp sử dụng thiết bị bổ trợ cải thiện chất lượng điện áp (Dynamic Voltage Restorer)
• 2.4.5. Sử dụng thiết bị giảm dòng ngắn mạch (FCL)
• 2.5. Kết luận chương 2
• 3. CHƯƠNG 3: PHÂN TÍCH HIỆN TRẠNG VÀ TÍNH TOÁN ẢNH HƯỞNG CỦA THIẾT BỊ FCLT ĐỂ GIẢM DÒNG NGẮN MẠCH TRÊN LƯỚI ĐIỆN TP. HỒ CHÍ MINH
• 3.1. Hiện trạng dòng điện ngắn mạch lưới điện khu vực Tp.
• 3.2. Các quy định hiện hành đối với lưới điện
• 3.3. Hiện trạng dòng ngắn mạch của lưới điện khu vực Tp.
• 3.4. Tính toán ảnh hưởng của thiết bị FCLT để giảm dòng ngắn mạch trên lưới điện 22kV trạm Bình Tân
• 3.4.1. Xây dựng sơ đồ thay thế tính toán trạm Bình Tân
• 3.4.2. Tính toán dòng ngắn mạch phía 22kV khi chưa có thiết bị FCLT
• 3.4.3. Tính toán dòng ngắn mạch phía 22kV khi có thiết bị FCLT
• 3.5. Kết luận chương 3
• 4. CHƯƠNG 4: MÔ PHỎNG HOẠT ĐỘNG THIẾT BỊ FCLT TRÊN LƯỚI ĐIỆN THÀNH PHỐ HỒ CHÍ MINH BẰNG PHẦN MỀM MATLAB/SIMULINK
• 4.1. Giới thiệu về Matlab/ Simulink
• 4.2. Các khối chức năng
• 4.3. Mô phỏng lưới điện, thiết bị FCLT bằng phần mềm Matlab/Simulink
• 4.3.1. Xây dựng mô hình lưới điện bằng Matlab/Simulink
• 4.3.2. Xây dựng mô hình FCLT
• 4.4. Mô phỏng hoạt động của thiết bị giảm dòng ngắn mạch (FCL) trên lưới điện thực tế Tp.
• 4.4.1. Thông số cài đặt
• 4.4.2. Kết quả mô phỏng trong chế độ vận hành bình thường khi chưa lắp thiết bị FCLT
• 4.4.3. Kết quả mô phỏng các dạng sự cố và dòng điện ngắn mạch khi chưa lắp thiết bị FCLT
• 4.4.4. Kết quả mô phỏng ở trạng thái bình thường khi có lắp FCLT
• 4.4.5. Kết quả mô phỏng sự cố dòng điện ngắn mạch khi lắp FCLT
• 4.4.6. Phân tích ảnh hưởng của các tham số C, LB và trở kháng của thiết bị FCLT
• 4.5. Kết luận chương 4
• 5. CHƯƠNG 5: KẾT LUẬN VÀ HƯỚNG PHÁT TRIỂN TƯƠNG LAI
• 5.1. Hướng phát triển tương lai

Tóm tắt

I. Giới thiệu về dòng ngắn mạch

Dòng ngắn mạch là một hiện tượng quan trọng trong hệ thống điện, diễn ra khi có sự cố xảy ra, gây ra dòng điện lớn hơn nhiều so với dòng điện bình thường. Hiện tượng này không chỉ ảnh hưởng đến thiết bị điện mà còn gây ra mất ổn định cho toàn bộ hệ thống điện. Trong bối cảnh lưới điện TP.HCM, việc nghiên cứu về giảm dòng ngắn mạch trở nên cấp thiết hơn bao giờ hết. Theo thống kê, dòng ngắn mạch có thể đạt đến mức cao, vượt quá khả năng chịu đựng của các thiết bị bảo vệ, dẫn đến nguy cơ hư hỏng nghiêm trọng. Việc áp dụng các giải pháp lưới điện hiệu quả sẽ giúp hạn chế các tác động tiêu cực này. "Dòng ngắn mạch không chỉ là một vấn đề kỹ thuật, mà còn là một thách thức lớn trong việc đảm bảo an toàn điện".

1.1. Các thành phần trong dòng ngắn mạch

Dòng ngắn mạch bao gồm nhiều thành phần khác nhau như điện trở, điện cảm và điện dung. Những thành phần này tương tác với nhau và tạo ra dòng điện ngắn mạch. Trong trường hợp xảy ra ngắn mạch, các thiết bị bảo vệ sẽ phải hoạt động để ngắt dòng điện, tránh gây hư hại cho các thiết bị khác trong hệ thống. Việc phân tích các thành phần này giúp hiểu rõ hơn về cách thức hoạt động của dòng ngắn mạch và từ đó đưa ra những giải pháp lưới điện phù hợp. "Sự hiểu biết về các thành phần trong dòng ngắn mạch là chìa khóa để thiết kế các hệ thống bảo vệ hiệu quả".

1.2. Các nhân tố ảnh hưởng đến dòng ngắn mạch

Nhiều nhân tố có thể ảnh hưởng đến dòng ngắn mạch, bao gồm cấu trúc lưới điện, loại thiết bị sử dụng và điều kiện môi trường. Đặc biệt, việc lựa chọn thiết bị có khả năng chịu đựng dòng ngắn mạch là rất quan trọng. Các giải pháp lưới điện hiện tại cần phải được xem xét kỹ lưỡng để đảm bảo tính an toàn và hiệu quả. "Việc nắm bắt các nhân tố ảnh hưởng giúp tối ưu hóa thiết kế hệ thống điện, từ đó giảm thiểu rủi ro".

II. Các giải pháp giảm dòng ngắn mạch

Việc giảm dòng ngắn mạch trên lưới điện TP.HCM có thể thực hiện thông qua nhiều giải pháp khác nhau. Những giải pháp này không chỉ giúp giảm thiểu rủi ro mà còn cải thiện tính ổn định của hệ thống điện. Một trong những giải pháp hiệu quả là việc sử dụng thiết bị hạn chế dòng ngắn mạch (FCL). Thiết bị này hoạt động như một kháng điện trong trường hợp có sự cố, giúp giảm thiểu dòng ngắn mạch một cách hiệu quả. "Thiết bị FCL là một trong những công nghệ tiên tiến giúp cải thiện độ tin cậy của lưới điện".

2.1. Lựa chọn thông số lưới điện

Việc lựa chọn thông số lưới điện phù hợp là rất quan trọng trong việc giảm dòng ngắn mạch. Các thông số này bao gồm điện trở, điện cảm và điện dung của lưới điện. Thông qua việc tối ưu hóa các thông số này, có thể giảm thiểu dòng ngắn mạch và nâng cao hiệu quả hoạt động của hệ thống điện. "Một lưới điện được tối ưu hóa sẽ giảm thiểu được các sự cố ngắn mạch".

2.2. Sử dụng kháng hạn dòng

Kháng hạn dòng là một trong những giải pháp có thể áp dụng để giảm dòng ngắn mạch. Sử dụng kháng điện trong hệ thống sẽ giúp hạn chế dòng ngắn mạch, từ đó bảo vệ các thiết bị điện khỏi hư hỏng. Việc áp dụng giải pháp này không chỉ giúp bảo vệ thiết bị mà còn tăng cường độ tin cậy cho toàn bộ hệ thống. "Kháng hạn dòng là một giải pháp hiệu quả trong việc bảo vệ lưới điện".

III. Phân tích hiện trạng và tính toán ảnh hưởng của thiết bị FCLT

Thiết bị FCLT (Fault Current Limiting Transformer) đã được áp dụng thử nghiệm tại trạm biến áp 220kV Bình Tân, TP.HCM. Kết quả cho thấy thiết bị này có khả năng giảm đáng kể dòng ngắn mạch, từ đó bảo vệ hệ thống điện khỏi các sự cố. Việc mô phỏng hoạt động của thiết bị này bằng phần mềm Matlab/Simulink đã cho thấy tính hiệu quả và khả năng ứng dụng thực tế của nó. "Kết quả mô phỏng cho thấy FCLT có thể giảm dòng ngắn mạch lên đến 30%".

3.1. Tính toán ảnh hưởng của thiết bị FCLT

Việc tính toán ảnh hưởng của thiết bị FCLT đến dòng ngắn mạch trên lưới điện là rất cần thiết. Các thông số như điện trở và điện cảm của thiết bị sẽ ảnh hưởng trực tiếp đến hiệu quả giảm dòng ngắn mạch. Qua các bài thử nghiệm, đã xác định được rằng việc lắp đặt FCLT giúp giảm thiểu rủi ro và nâng cao độ tin cậy của hệ thống điện. "Các kết quả tính toán cho thấy việc lắp đặt FCLT là một giải pháp tối ưu cho lưới điện TP.HCM".

3.2. Ứng dụng thực tế của thiết bị FCLT

Thiết bị FCLT đã được áp dụng tại trạm biến áp 220kV Bình Tân và cho thấy hiệu quả rõ rệt trong việc giảm dòng ngắn mạch. Việc áp dụng thiết bị này không chỉ giúp bảo vệ hệ thống mà còn nâng cao chất lượng điện năng cung cấp cho người tiêu dùng. "Ứng dụng FCLT là một bước tiến quan trọng trong việc cải thiện lưới điện TP.HCM".

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh phát triển nhanh chóng của hệ thống lưới điện tại Thành phố Hồ Chí Minh, quy mô lưới điện ngày càng mở rộng, kéo theo sự gia tăng phức tạp của các vấn đề kỹ thuật. Một trong những thách thức lớn nhất hiện nay là dòng ngắn mạch trên lưới điện tăng cao vượt quá giới hạn cho phép, gây ảnh hưởng nghiêm trọng đến khả năng vận hành và độ bền của các thiết bị bảo vệ. Theo quy hoạch phát triển lưới điện giai đoạn 2011-2020 có xét đến 2030, Thành phố Hồ Chí Minh sẽ tiếp tục mở rộng mạng lưới nhằm đáp ứng nhu cầu tăng trưởng kinh tế xã hội, đồng thời cũng làm gia tăng dòng ngắn mạch trên hệ thống. Dòng ngắn mạch vượt ngưỡng không chỉ làm hư hỏng thiết bị mà còn gây ra các sự cố mất ổn định, gián đoạn cung cấp điện, ảnh hưởng đến an toàn và hiệu quả vận hành.

Mục tiêu nghiên cứu của luận văn là phân tích hiện tượng dòng ngắn mạch, các thành phần và nhân tố ảnh hưởng, từ đó đề xuất các giải pháp giảm dòng ngắn mạch phù hợp cho lưới điện khu vực Thành phố Hồ Chí Minh. Phạm vi nghiên cứu tập trung vào lưới điện phân phối và truyền tải tại khu vực này, với trọng tâm là trạm biến áp 220kV Bình Tân – một trong những trạm biến áp trọng điểm cung cấp điện cho nhiều quận và khu công nghiệp. Nghiên cứu áp dụng mô phỏng thiết bị giảm dòng ngắn mạch kiểu máy biến áp (FCLT) bằng phần mềm Matlab/Simulink để đánh giá hiệu quả giải pháp.

Ý nghĩa của nghiên cứu thể hiện qua việc giảm thiểu dòng ngắn mạch giúp nâng cao độ tin cậy, tuổi thọ thiết bị, giảm chi phí đầu tư và vận hành, đồng thời đảm bảo an toàn cho hệ thống điện trong điều kiện phát triển nhanh chóng của Thành phố Hồ Chí Minh. Kết quả nghiên cứu cung cấp cơ sở khoa học cho việc lựa chọn và triển khai các thiết bị hạn chế dòng ngắn mạch, góp phần nâng cao chất lượng và ổn định cung cấp điện.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình nghiên cứu về hiện tượng ngắn mạch trong hệ thống điện, bao gồm:

• Lý thuyết dòng ngắn mạch: Phân tích các thành phần dòng ngắn mạch gồm dòng chu kỳ (Iac), dòng phi chu kỳ (Idc), dòng xung kích (Ip) và dòng xác lập (Ik). Công thức tính toán dòng ngắn mạch dựa trên các tham số điện trở, điện kháng, tần số và thời gian sự cố, giúp xác định giá trị dòng ngắn mạch cực đại và các đặc tính quá độ.

• Mô hình tính toán ngắn mạch: Sử dụng sơ đồ thay thế đơn giản hóa hệ thống điện gồm nguồn nối tiếp với tổng trở nguồn và tổng trở từ nguồn đến điểm sự cố. Các mô hình hình π được áp dụng cho đường dây trung áp, cao áp và siêu cao áp để tính toán điện trở, điện kháng và dung dẫn của đường dây.

• Lý thuyết thiết bị hạn chế dòng ngắn mạch (FCL): Giới thiệu nguyên lý hoạt động của thiết bị FCL, đặc biệt là loại FCLT (Fault Current Limiting device of Transformer) – thiết bị hạn chế dòng ngắn mạch kiểu máy biến áp. FCLT hoạt động dựa trên nguyên tắc thay đổi trở kháng trong điều kiện sự cố, nhằm giảm dòng ngắn mạch mà không ảnh hưởng đến vận hành bình thường.

Các khái niệm chính bao gồm: dòng ngắn mạch, điện kháng ngắn mạch, thiết bị hạn chế dòng ngắn mạch (FCL), sơ đồ đấu nối lưới điện, và các thông số kỹ thuật của máy biến áp và đường dây.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp kết hợp giữa phân tích lý thuyết, tính toán thực nghiệm và mô phỏng trên phần mềm Matlab/Simulink. Cụ thể:

• Nguồn dữ liệu: Số liệu thực tế từ lưới điện Thành phố Hồ Chí Minh, đặc biệt là trạm biến áp 220kV Bình Tân, bao gồm thông số kỹ thuật thiết bị, sơ đồ đấu nối, và các quy định pháp lý về dòng ngắn mạch.

• Phương pháp phân tích: Tính toán dòng ngắn mạch trên lưới điện thực tế khi chưa và đã lắp đặt thiết bị FCLT, sử dụng sơ đồ thay thế và công thức tính dòng ngắn mạch theo các dạng sự cố khác nhau (3 pha, 1 pha, 2 pha, 2 pha chạm đất). Phân tích ảnh hưởng của các tham số thiết bị FCLT như điện dung tụ C, điện kháng máy biến áp LB đến hiệu quả giảm dòng ngắn mạch.

• Mô phỏng: Xây dựng mô hình lưới điện và thiết bị FCLT trên Matlab/Simulink, mô phỏng các trạng thái vận hành bình thường và sự cố ngắn mạch với và không có FCLT. Đánh giá kết quả qua các biểu đồ dòng điện, điện áp và hệ số giảm dòng ngắn mạch β.

• Timeline nghiên cứu: Nghiên cứu được thực hiện trong khoảng thời gian từ tháng 4 đến tháng 8 năm 2019, bao gồm giai đoạn thu thập số liệu, phân tích lý thuyết, mô phỏng và tổng hợp kết quả.

Phương pháp chọn mẫu tập trung vào trạm biến áp Bình Tân do đây là trạm trọng điểm, có quy mô lớn và đại diện cho lưới điện Thành phố Hồ Chí Minh. Phương pháp phân tích kết hợp giữa tính toán lý thuyết và mô phỏng giúp đảm bảo tính chính xác và khả thi của giải pháp đề xuất.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Hiện trạng dòng ngắn mạch tại trạm biến áp 220kV Bình Tân: Dòng ngắn mạch đo được tại các thanh cái 220kV có thể lên đến khoảng 40 kA, vượt quá giới hạn cho phép của thiết bị bảo vệ (31,5 kA theo quy định). Dòng ngắn mạch 1 pha chiếm tỷ lệ cao nhất trong các dạng sự cố (65%), trong khi ngắn mạch 3 pha chiếm khoảng 5%.

2. Ảnh hưởng của thiết bị FCLT đến dòng ngắn mạch: Khi lắp đặt FCLT với hệ số giảm dòng ngắn mạch β đạt khoảng 0,84, dòng ngắn mạch tại các thanh cái giảm trung bình từ 15% đến 20% so với khi chưa lắp đặt. Ví dụ, dòng ngắn mạch 3 pha giảm từ 40 kA xuống còn khoảng 33 kA, giúp đảm bảo an toàn cho thiết bị bảo vệ và kéo dài tuổi thọ thiết bị.

3. Phân tích tham số thiết bị FCLT: Tham số điện dung tụ C và điện kháng máy biến áp LB có ảnh hưởng lớn đến hiệu quả giảm dòng ngắn mạch. Tăng điện dung tụ C làm giảm điện áp sụt giảm trong điều kiện bình thường, đồng thời tăng điện kháng LB giúp tăng trở kháng tổng thể khi có sự cố, từ đó giảm dòng ngắn mạch hiệu quả hơn.

4. Kết quả mô phỏng trên Matlab/Simulink: Mô phỏng cho thấy khi có FCLT, dòng điện ngắn mạch trong các dạng sự cố (3 pha, 1 pha, 2 pha, 2 pha chạm đất) đều giảm rõ rệt, đồng thời điện áp lưới ổn định hơn trong trạng thái bình thường và sự cố. Hệ số β được điều chỉnh linh hoạt qua các tham số thiết bị, cho phép tối ưu hóa hiệu quả giảm dòng.

Thảo luận kết quả

Nguyên nhân chính của dòng ngắn mạch tăng cao là do tổng trở hệ thống giảm khi mở rộng lưới điện, sử dụng dây dẫn tiết diện lớn và máy biến áp có điện áp ngắn mạch thấp. Việc lựa chọn sơ đồ đấu nối và chế độ nối đất trung tính cũng ảnh hưởng đến giá trị dòng ngắn mạch, đặc biệt là dòng ngắn mạch 1 pha có thể lớn hơn dòng 3 pha trong một số trường hợp.

So với các nghiên cứu trong và ngoài nước, kết quả giảm dòng ngắn mạch bằng thiết bị FCLT tại trạm Bình Tân tương đồng với các dự án lắp kháng điện nối tiếp tại các trạm 500kV ở Brazil và Trung Quốc, tuy nhiên FCLT có ưu điểm không gây tổn hao công suất và sụt áp trong điều kiện bình thường, đồng thời có khả năng phục hồi nhanh sau sự cố.

Dữ liệu mô phỏng có thể được trình bày qua biểu đồ dòng điện ngắn mạch theo thời gian, so sánh trước và sau khi lắp FCLT, cũng như bảng tổng hợp giá trị dòng ngắn mạch các dạng sự cố với các hệ số β khác nhau. Điều này giúp minh họa rõ ràng hiệu quả của thiết bị và hỗ trợ việc lựa chọn tham số thiết bị phù hợp.

Đề xuất và khuyến nghị

1. Lắp đặt thiết bị FCLT tại các trạm biến áp trọng điểm: Ưu tiên triển khai FCLT tại các trạm biến áp 220kV như Bình Tân để giảm dòng ngắn mạch, nâng cao độ an toàn và tuổi thọ thiết bị. Thời gian thực hiện trong vòng 1-2 năm, do đơn vị quản lý lưới điện chủ trì.

2. Tối ưu hóa tham số thiết bị FCLT: Điều chỉnh điện dung tụ C và điện kháng máy biến áp LB dựa trên kết quả mô phỏng để đạt hiệu quả giảm dòng tối ưu, đồng thời đảm bảo không ảnh hưởng đến điện áp vận hành bình thường. Các kỹ sư thiết kế và nhà cung cấp thiết bị phối hợp thực hiện trong giai đoạn thiết kế và thử nghiệm.

3. Nâng cao công tác giám sát và bảo trì thiết bị: Thiết lập quy trình kiểm tra, bảo dưỡng định kỳ cho FCLT nhằm đảm bảo thiết bị hoạt động ổn định, kịp thời phát hiện và xử lý sự cố. Đơn vị vận hành lưới điện chịu trách nhiệm thực hiện liên tục trong suốt vòng đời thiết bị.

4. Đào tạo và nâng cao nhận thức cho cán bộ kỹ thuật: Tổ chức các khóa đào tạo chuyên sâu về nguyên lý, vận hành và bảo trì thiết bị FCLT cho đội ngũ kỹ thuật viên và quản lý lưới điện. Thời gian đào tạo nên được thực hiện trước khi triển khai thiết bị, do các trường đại học và viện nghiên cứu phối hợp tổ chức.

5. Nghiên cứu mở rộng ứng dụng công nghệ dây dẫn siêu nhiệt: Khuyến khích sử dụng dây dẫn siêu nhiệt có khả năng chịu tải cao và giảm dòng ngắn mạch trong các dự án cải tạo và xây dựng mới lưới điện. Đơn vị đầu tư và quản lý lưới điện phối hợp với nhà sản xuất dây dẫn thực hiện trong các kế hoạch phát triển dài hạn.

Đối tượng nên tham khảo luận văn

1. Các kỹ sư và chuyên gia vận hành lưới điện: Luận văn cung cấp kiến thức chuyên sâu về hiện tượng dòng ngắn mạch và giải pháp giảm dòng, giúp họ nâng cao hiệu quả quản lý và vận hành hệ thống điện.

2. Nhà quản lý và hoạch định chính sách ngành điện: Thông tin về quy định pháp lý, hiện trạng và giải pháp kỹ thuật hỗ trợ việc xây dựng chính sách phát triển lưới điện an toàn, bền vững.

3. Các nhà nghiên cứu và sinh viên ngành kỹ thuật điện: Tài liệu tham khảo quý giá về lý thuyết, mô hình và phương pháp mô phỏng thiết bị hạn chế dòng ngắn mạch, phục vụ cho nghiên cứu và học tập chuyên sâu.

4. Nhà cung cấp và thiết kế thiết bị điện: Cung cấp cơ sở khoa học và dữ liệu thực tế để phát triển, cải tiến các thiết bị hạn chế dòng ngắn mạch phù hợp với điều kiện lưới điện Việt Nam.

Câu hỏi thường gặp

1. Dòng ngắn mạch là gì và tại sao cần giảm?
   Dòng ngắn mạch là dòng điện lớn đột ngột xuất hiện khi có sự cố chạm chập trong hệ thống điện. Nếu không được kiểm soát, dòng này có thể làm hư hỏng thiết bị, gây mất ổn định và gián đoạn cung cấp điện. Giảm dòng ngắn mạch giúp bảo vệ thiết bị và nâng cao độ tin cậy hệ thống.

2. Thiết bị FCLT hoạt động như thế nào?
   FCLT là thiết bị hạn chế dòng ngắn mạch kiểu máy biến áp, hoạt động bằng cách thay đổi trở kháng trong điều kiện sự cố. Khi bình thường, FCLT có trở kháng thấp, không ảnh hưởng đến vận hành; khi có sự cố, trở kháng tăng lên, làm giảm dòng ngắn mạch hiệu quả.

3. Hiệu quả giảm dòng ngắn mạch của FCLT là bao nhiêu?
   Theo mô phỏng và tính toán tại trạm Bình Tân, FCLT có thể giảm dòng ngắn mạch từ 15% đến 20%, giúp dòng ngắn mạch nằm trong giới hạn an toàn cho thiết bị bảo vệ.

4. Có những giải pháp nào khác để giảm dòng ngắn mạch?
   Ngoài FCLT, còn có các giải pháp như sử dụng kháng nối tiếp, thay đổi sơ đồ đấu nối, lựa chọn thông số máy biến áp và dây dẫn phù hợp, hoặc sử dụng thiết bị bổ trợ như Dynamic Voltage Restorer (DVR).

5. Làm thế nào để lựa chọn tham số thiết bị FCLT phù hợp?
   Tham số như điện dung tụ C và điện kháng máy biến áp LB được điều chỉnh dựa trên mô phỏng và tính toán dòng ngắn mạch thực tế, nhằm đạt hiệu quả giảm dòng tối ưu mà không ảnh hưởng đến điện áp và công suất vận hành bình thường.

Kết luận

• Dòng ngắn mạch trên lưới điện Thành phố Hồ Chí Minh đang có xu hướng tăng cao, gây áp lực lớn lên thiết bị bảo vệ và vận hành lưới.
• Thiết bị hạn chế dòng ngắn mạch kiểu máy biến áp (FCLT) là giải pháp hiệu quả, có khả năng giảm dòng ngắn mạch từ 15% đến 20% tại các trạm biến áp trọng điểm như Bình Tân.
• Mô phỏng trên Matlab/Simulink cho thấy FCLT không ảnh hưởng đến vận hành bình thường, đồng thời cải thiện ổn định điện áp và giảm tổn thất do dòng ngắn mạch.
• Việc lựa chọn và tối ưu tham số thiết bị FCLT đóng vai trò quan trọng trong hiệu quả giảm dòng và cần được thực hiện dựa trên số liệu thực tế và mô phỏng chi tiết.
• Đề xuất triển khai FCLT tại các trạm biến áp trọng điểm trong vòng 1-2 năm, đồng thời nâng cao công tác đào tạo, bảo trì và nghiên cứu mở rộng ứng dụng công nghệ mới cho lưới điện Thành phố Hồ Chí Minh.

Hành động tiếp theo là phối hợp giữa các đơn vị quản lý lưới điện, nhà cung cấp thiết bị và các cơ quan nghiên cứu để triển khai thử nghiệm, đánh giá và nhân rộng giải pháp FCLT nhằm nâng cao độ tin cậy và an toàn cho hệ thống điện thành phố.

Trích đoạn nội dung tài liệu

Mở đầu  Chƣơng 2 Hiện tƣợng ngắn mạch trên lƣới điện và các giải pháp giảm dòng ngắn mạch trên lƣới  Chƣơng 3 Phân tích hiện trạng và tính toán ảnh hƣởng của thiết bị FCLT giảm dòng ngắn mạch trên lƣới điện Thành phố Hồ Chí Minh  Chƣơng 4 Mô phỏng hoạt động thiết bị FCLT trên lƣới điện Thành phố Hồ Chí Minh bằng phần mềm Matlab/Simulink  Chƣơng 5 Kết luận và Hƣớng phát triển tƣơng lai. Luận văn thạc sĩ Đoàn Tự Do 4 CHƢƠNG 2: HIỆN TƢỢNG NGẮN MẠCH VÀ CÁC GIẢI PHÁP GIẢM DÒNG NGẮN MẠCH TRÊN LƢỚI ĐIỆN 2. Tổng quan về hiện tƣợng ngắn mạch trên lƣới điện Hiện tƣợng ngắn mạch là khi chế độ làm việc bình thƣờng của hệ thống điện có một sự thay đổi đột biến sẽ phát sinh ra những dao động điện từ và dao động điện cơ, những dao động đó có liên quan đến sự biến đổi của dòng điện, điện áp, từ thông, các momen quay,… [3]. Những hiện tƣợng này gọi chung là quá trình quá độ trong hệ thống điện, thể hiện một sự đáp ứng của hệ thống khi chuyển từ chế độ làm việc xác lập này sang một chế độ làm việc xác lập khác.

Tình trạng nguy hiểm nhất trong quá trình quá độ điện từ hệ thống điện chính là hiện tƣợng ngắn mạch. Khi phát sinh ra ngắn mạch trong hệ thống điện không những nó làm hƣ hỏng các khí cụ điện mà còn gây ra mất ổn định của hệ thống điện, gây gián đoạn việc cung cấp điện. Vì vậy, dòng ngắn mạch dùng để tính chọn các thiết bị và hệ thống bảo vệ rơle, ngoài ra còn dùng để kiểm tra ổn định nhiệt và ổn định động. Đối với máy cắt, dòng ngắn mạch dùng để kiểm tra khả năng cắt của máy cắt [4].

Nhƣ vậy, ngắn mạch là một loại sự cố xảy ra trong hệ thống điện do hiện tƣợng chạm chập giữa các pha không thuộc chế độ làm việc bình thƣờng. - Trong hệ thống có trung tính nối đất (hay 4 dây) chạm chập một pha hay nhiều pha với đất (hay với dây trung tính) cũng đƣợc gọi là ngắn mạch. - Trong hệ thống có trung tính cách điện hay nối đất qua thiết bị bù, hiện tƣợng chạm chập một pha với đất đƣợc gọi là chạm đất không đƣợc gọi ngắn mạch. Dòng chạm đất chủ yếu là do điện dung các pha với đất nên có trị số không lớn vƣợt bậc so với giá trị dòng làm việc bình thƣờng.

Ngoài ra, còn có một số phân loại về hiện tƣợng ngắn mạch nhƣ sau: - Ngắn mạch gián tiếp: là ngắn mạch qua một điện trở trung gian (còn đƣợc gọi là điện trở quá độ), gồm điện trở do hồ quang điện và điện trở của các phần tử khác trên đƣờng đi của dòng điện từ pha này đến pha khác hoặc từ pha đến đất. - Ngắn mạch trực tiếp: là ngắn mạch qua một điện trở trung gian rất bé, có thể Luận văn thạc sĩ Đoàn Tự Do 5 bỏ qua (còn đƣợc gọi là ngắn mạch kim loại). - Ngắn mạch đối xứng: là dạng ngắn mạch vẫn duy trì đƣợc hệ thống dòng, áp 3 pha ở tình trạng đối xứng. - Ngắn mạch không đối xứng: là dạng ngắn mạch làm cho hệ thống dòng, áp 3 pha mất đối xứng.

- Sự cố phức tạp: là hiện tƣợng xuất hiện nhiều dạng ngắn mạch không đối xứng ngang, dọc trong hệ thống điện. Ví dụ: đứt dây kèm theo chạm đất, chạm đất hai pha tại hai điểm khác nhau trong hệ thống có trung tính cách đất. Trong đó, hiện tƣợng không đối xứng ngang đƣợc định nghĩa là khi sự cố xảy ra tại một điểm, mà tổng trở các pha tại điểm đó nhƣ nhau. Còn hiện tƣợng không đối xứng dọc đƣợc định nghĩa là khi sự cố xảy ra mà tổng trở các pha tại một điểm không nhƣ nhau.

Ký hiệu và, xác suất của các dạng ngắn mạch thƣờng xảy ra trong thực tế đƣợc thống kê nhƣ trong Bảng 2.1 TT Loại ngắn mạch Hình quy ƣớc Ký hiệu Xác suất 1 Ngắn mạch ba pha N (3) 5% 2 Ngắn mạch hai pha N (2) 10% Ngắn mạch hai pha 3 N (1,1) 20% chạm đất 4 Ngắn mạch một pha N (1) 65% Bảng 2.1 Bảng thống kê các loại ngắn mạch, ký hiệu và xác suất xảy ra trên lưới điện. Luận văn thạc sĩ Đoàn Tự Do 6 Số liệu ở Bảng 2.1 cho thấy, sự cố ngắn mạch thƣờng xảy ra nhất đó là dạng ngắn mạch 1 pha, sự cố ít xảy ra nhất là dạng ngắn mạch 3 pha. Trong tính toán ngắn mạch cho thấy rằng có khi dòng điện ngắn mạch 1 pha hoặc 2 pha lớn hơn dòng điện ngắn mạch 3 pha. Nhƣng khi tính toán chọn khí cụ điện ngƣời ta thƣờng sử dụng dòng ngắn mạch 3 pha đối xứng [4].

Các thành phần trong dòng điện ngắn mạch Dòng điện ngắn mạch khi xảy ra đƣợc mô tả bởi 2 thành: phần thành phần chu kỳ (Iac) và thành phần phi chu kỳ (Idc) nhƣ trên Hình 2.1 Đường cong dòng điện ngắn mạch. Dòng ngắn mạch chu kì (iac): dao động với chu kỳ không đổi. Khi có sự cố gần máy phát, trong máy phát cũng xảy ra quá trình quá độ điện từ, sức điện động và kháng điện của máy phát cũng thay đổi theo, do đó biên độ của dòng chu kỳ thay đổi giảm dần theo thời gian đến giá trị xác lập Ik. Khi sự cố xảy ra ở xa máy phát hoặc nguồn có công suất vô cùng lớn thì biên độ [5].

Dòng tự do phi chu kì (idc): có biên độ tắt dần theo thời gian. Giá trị Idc đƣợc xác định bởi giá trị trung bình giữa điểm đỉnh và đáy ở đƣờng cong ngắn mạch. Công thức: √ (2- 1) Luận văn thạc sĩ Đoàn Tự Do 7 Từ công thức (idc) cho thấy phụ thuộc vào tỉ lệ R/X, dòng ngắn mạch siêu quá độ ban đầu Ik”, tần số, thời gian. Trong đó, R, X là phần thực và phần ảo của tổng trở ngắn mạch trong hệ thống điện.

Dòng ngắn mạch siêu quá độ ban đầu (Ik’’) là trị hiệu dụng của dòng chu kỳ trong chu kỳ đầu tiên khi xảy ra ngắn mạch. (2- 2) √ Dòng ngắn mạch xung kích (Ip): đƣợc xác định bởi giá trị tức thời lớn nhất của dòng điện ngắn mạch. Công thức: √ (2- 3) Trong đó: Nhƣ vậy, giá trị Ip phụ thuộc vào hệ số k và Ik”, mà k lại phụ thuộc vào tỉ lệ R/X. Những máy cắt thông thƣờng sẽ không đủ nhanh để loại trừ dòng điện này và cho nên thiết bị này đƣợc thiết kế để chịu đƣợc dòng điện ngắn mạch Ip.

Dòng ngắn mạch xác lập (Ik): là giá trị của dòng điện ngắn mạch sau khi xảy ra quá trình quá độ. Giá trị dòng ngắn mạch xác lập cực đại đƣợc xác định bởi công thức sau: (2- 4) Trong đó là hệ số đƣợc tra từ đồ thị của nguồn ngắn mạch xác lập. Khi có sự cố xa máy phát. Dòng cắt ngắn mạch (Ib): Khi ngắn mạch xa máy phát, dòng điện ngắn mạch Ib là đƣợc giả định bằng Ik” ).

Khi ngắn mạch gần máy phát, dòng cắt ngắn mạch đƣợc xác định:  Đối với máy điện đồng bộ: (2- 5)  Đối với máy điện không đồng bộ: (2- 6) Trong đó: - với IrG là dòng định mức của máy điện đồng bộ. Luận văn thạc sĩ Đoàn Tự Do 8 - với p là số cặp cực, PrM là công suất tác dụng định mức của máy điện không đồng bộ. Dòng ngắn mạch siêu quá độ ban đầu (Ik’’) và dòng ngắn mạch xác lập (Ik) sẽ gây ra tổn thất lớn và có thể dẫn đến trạng thái quá nhiệt. Sự quá tải này xảy ra phụ thuộc vào thời gian xảy ra sự cố ngắn mạch, nếu thiết bị bảo vệ loại trừ sự cố càng nhanh thì sẽ giảm đƣợc hậu quả do dòng ngắn mạch gây ra.

Các nhân tố ảnh hƣởng đến dòng điện ngắn mạch Với bất kỳ dạng sự cố nào, vẫn có thể đƣa lƣới điện về dạng đơn giản nhất gồm 1 nguồn nối tiếp với tổng trở nguồn và tổng trở từ nguồn đến điểm sự cố mà đƣợc mô tả nhƣ sau: Hình 2.2 Sơ đồ tính ngắn mạch được đơn giản hóa Lúc này trị số dòng ngắn mạch đƣợc tính toán theo công thức: (2- 7) Để đơn giản hóa bài toán tính toán dòng ngắn mạch với một giá trị sai số chấp nhận đƣợc, chúng ta sẽ thực hiện tính toán giá trị dòng siêu quá độ ban đầu (Ik”) trong hệ đơn vị tƣơng đối với một số giả thiết về bỏ qua ảnh hƣởng của thành phần điện trở, cũng nhƣ dung kháng của đƣờng dây, lúc này công thức tính toán nhƣ sau [8]: Trong tính toán ngắn mạch, chúng ta sẽ thực hiện tính toán giá trị dòng siêu quá độ ban đầu (Ik”) trong hệ đơn vị tƣơng đối dựa trên công thức [5]: (2- 8) Hệ số m, n phụ thuộc vào dạng ngắn mạch: - Khi N(3) thì Xi = 0 và - Khi N(2) thì Xi = X2𝛴 và √ Luận văn thạc sĩ Đoàn Tự Do 9 - Khi N(1) thì Xi = X2𝛴 + X0𝛴 và - Khi N(1,1) thì Xi = X2𝛴 // X0𝛴 và √ √ Trong đó: X1∑ , X2∑ , X0∑ lần lƣợt là điện kháng thứ tự thuận, thứ tự nghịch và thứ tự không của mạch. Điện kháng ngắn mạch ( ): có ảnh hƣởng lớn đến giá trị dòng ngắn mạch. bao gồm điện kháng ngắn mạch của các thành phần làm việc trong hệ thống điện, giá trị của các thành phần điện kháng ngắn mạch này đƣợc tính dựa trên các thông số sau: - Điện kháng siêu quá độ xd của máy phát. - Điện áp ngắn mạch Ukr% của máy biến áp.

- Công suất ngắn mạch Sk” trong hệ thống. - Điện kháng x% của kháng điện. - Điện kháng đơn vị xo của đƣờng dây. Nhƣ vậy, rõ ràng giá trị dòng ngắn mạch chịu ảnh hƣởng rất lớn từ các thông số của lƣới điện.

Từ đó, mục tiếp theo sẽ phân tích những giải pháp có thể giảm đƣợc giá trị dòng ngắn mạch trên lƣới. Các giải pháp giảm dòng ngắn mạch trên lƣới điện 2.1 Lựa chọn thông số lƣới điện 2.1 Lựa chọn thông số của đường dây Sơ đồ thay thế đơn giản của đƣờng dây chỉ chứa R và X nhƣ sau: Hình 2.3 Mô hình tương đương đơn giản của đường dây trên không trung áp Hình 2.4 Mô hình hình π đường dây trên không trung áp, cao áp chiều dài ngắn Luận văn thạc sĩ Đoàn Tự Do 10 Sơ đồ Hình 2.4 trên sử dụng cho mô phỏng cáp trung áp và cao áp (110- 220kV) hoặc đƣờng dây siêu cao áp (500 kV) có độ dài ngắn (≤ 300 km).
