Giới thiệu dự án

Sự bùng nổ đô thị hóa tại các trung tâm kinh tế trọng điểm như Thành phố Hồ Chí Minh đặt ra thách thức lớn đối với hạ tầng kỹ thuật đô thị, đặc biệt là hệ thống cấp nước sinh hoạt cho các khu phức hợp chung cư cao tầng. Theo số liệu thống kê ngành cấp nước, áp lực mạng lưới cấp nước đô thị tại các khu vực vùng ven (như Quận 12) thường dao động trong khoảng $15 - 20\text{ m } H_2O$ ($1.5 - 2.0\text{ bar}$) và liên tục thiếu ổn định trong các khung giờ cao điểm. Áp lực này hoàn toàn không đủ khả năng cấp nước trực tiếp lên các tầng cao của những công trình hiện đại có quy mô trên 20 tầng.

Dự án Khu căn hộ kết hợp Thương mại Dịch vụ Hưng Ngân Garden (tọa lạc tại đường Tân Chánh Hiệp 21, Phường Tân Chánh Hiệp, Quận 12, TP.HCM) là tổ hợp công trình gồm 2 tầng hầm, 22 tầng nổi và 1 tầng sân thượng, quy mô 391 căn hộ với sức chứa thiết kế 1.966 cư dân. Thách thức kỹ thuật đặt ra là:

  • Áp lực ngoài nhà khả dụng ($H_{ngoai} = 20\text{ m}$) thấp hơn rất nhiều so với áp lực hình học cần thiết của tòa nhà ($H_{ct} = 81.75\text{ m}$).
  • Sự chênh lệch cột áp thủy tĩnh giữa đỉnh tháp và đáy tháp lên đến hơn $7.8\text{ bar}$, nếu không phân vùng và triệt tiêu áp lực hợp lý sẽ gây bục vỡ đường ống, hỏng thiết bị vệ sinh ở các tầng dưới và gây thiếu nước trầm trọng ở các tầng áp mái (tầng 19 - 22).
Sơ đồ chênh lệch áp lực yêu cầu:
[Đỉnh tháp - Tầng 22]  ---> Áp lực yêu cầu: 81.75 m H2O (Thiếu hụt trầm trọng)
                                 ▲
                                 │ Chênh lệch áp lực thủy tĩnh ΔP ≈ 7.8 bar
                                 ▼
[Đáy tháp - Tầng hầm]  ---> Áp lực đô thị: 20.00 m H2O (Chỉ cấp tới tầng 1)

Mục tiêu cốt lõi của đồ án bao gồm:

  1. Xác định chính xác nhu cầu sử dụng nước sinh hoạt, thương mại và phụ trợ theo các quy chuẩn hiện hành (đạt $267\text{ m}^3/\text{ngày}$).
  2. Tính toán dung tích và kết cấu bể chứa nước ngầm ($273\text{ m}^3$) và hệ thống két nước mái inox lắp ghép ($50\text{ m}^3$).
  3. Thiết kế giải pháp phân vùng cấp nước kết hợp trạm bơm trung chuyển, trạm bơm tăng áp biến tần cho 4 tầng trên cùng (tầng 19 - 22) và hệ thống van giảm áp (PRV) cho các tầng dưới.
  4. Lập bảng thủy lực chi tiết cho tuyến ống bất lợi nhất (căn hộ A2b), tối ưu hóa đường kính ống PP-R và hoàn thiện hồ sơ thiết kế kỹ thuật, dự toán chi phí.

Giải pháp kỹ thuật được lựa chọn là mô hình cấp nước hỗn hợp phân vùng: kết hợp cấp nước tự chảy từ két mái cho các tầng giữa, bơm tăng áp tự động cho tầng cao và van giảm áp bậc thang cho các tầng dưới. Mô hình này đảm bảo 100% các điểm dùng nước luôn duy trì áp suất khả dụng từ $1.5 - 3.0\text{ bar}$, loại bỏ hoàn toàn hiện tượng búa nước (water hammer) và giảm $18.5%$ chi phí năng lượng vận hành hàng năm so với hệ thống bơm biến tần trực tiếp toàn tòa nhà.

Phạm vi nghiên cứu tập trung vào hệ thống cấp nước lạnh sinh hoạt và cấp nước nóng cục bộ phân tán cho toàn bộ khối tháp căn hộ, trung tâm thương mại và tầng hầm của công trình theo các tiêu chuẩn Việt Nam: TCVN 4513-1988, TCXDVN 33-2006, QCCTNVN 2000 và QCVN 06:2022/BXD.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Để lựa chọn sơ đồ cấp nước tối ưu cho Hưng Ngân Garden, đồ án tiến hành đánh giá ma trận so sánh giữa ba giải pháp phổ biến trong kỹ thuật công trình cao tầng:

Tiêu chí kỹ thuật & vận hành Phương án 1: Bể ngầm + Két mái + Bơm trung chuyển + Booster & PRV Phương án 2: Bể ngầm + Cụm bơm biến tần (Hydro-pneumatic/VFD) Phương án 3: Cấp nước trực tiếp từ mạng lưới đô thị
Độ tin cậy khi mất điện/sự cố Rất cao: Dự trữ $45\text{ m}^3$ trên mái cấp tự chảy liên tục trong $3 - 5\text{ giờ}$ Thấp: Mất nước tức thì nếu mất điện hoặc bơm ngưng sự cố Không khả thi: Áp lực đô thị chỉ lên tới tầng lửng ($H = 20\text{ m}$)
Áp lực nước tại vòi sen/lavabo Ổn định tuyệt đối ($1.5 - 3.0\text{ bar}$) nhờ két trọng lực và PRV Biến thiên liên tục theo tải mở vòi, dễ dao động áp Không đáp ứng các tầng trên tầng 1
Tiêu hao năng lượng Thấp: Bơm trung chuyển chạy hết công suất định mức vào giờ thấp điểm Cao: Động cơ bơm biến tần phải duy trì áp lực cao liên tục 24/7 Không tiêu hao điện năng
Tải trọng kết cấu mái Cần gia cố kết cấu chịu tải bể $50\text{ tấn}$ Không tăng tải trọng mái Không tăng tải trọng mái
Chi phí bảo dưỡng hàng năm Thấp, cấu tạo van và bơm đơn giản Rất cao, đòi hỏi kỹ sư tự động hóa và biến tần Thấp

Yêu cầu người dùng được phân loại theo mô hình MoSCoW:

  • Must have (Bắt buộc): Áp lực nước tại điểm bất lợi nhất $\ge 1.0\text{ bar}$; áp suất tối đa tại vòi không vượt quá $5.0\text{ bar}$ (tránh hư hại gioăng cao su và bắn tóe nước); bể ngầm dự trữ đủ $100%$ lượng nước cho 1 ngày đêm ($267\text{ m}^3$).
  • Should have (Nên có): Thiết kế bồn nước mái dạng mô-đun inox kép ($2 \times 25\text{ m}^3$) cho phép súc rửa bảo trì từng ngăn mà không gián đoạn cấp nước.
  • Could have (Có thể có): Tích hợp cảm biến mức nước siêu âm kết nối tủ điều khiển thông minh tự động luân phiên máy bơm.
  • Won't have (Chưa áp dụng): Hệ thống tái chế nước xám tập trung (greywater recycling) do hạn chế diện tích bố trí bể lọc tại tầng hầm.

Ràng buộc địa chất công trình: Nền đất khu vực Tân Chánh Hiệp có địa tầng phù sa mới, bùn sét chịu tải thấp ($< 0.7\text{ kg/cm}^2$), do đó việc phân bổ tải trọng bể nước ngầm ($7\text{m} \times 13\text{m} \times 3\text{m}$) âm sàn tại tầng hầm 2 giúp ổn định kết cấu móng bè của tòa nhà.

Thiết kế hệ thống

Kiến trúc thủy lực toàn tòa nhà được thiết kế theo sơ đồ dòng năng lượng và áp lực phân tầng:

flowchart TD
    A["Mạng lưới cấp nước thành phố (H = 20m)"] --> B["Đồng hồ tổng DN100 & Cụm van phao"]
    B --> C["Bể chứa ngầm BTCT (V = 273 m3) - Tầng hầm 2"]
    C --> D["Trạm bơm trung chuyển (Grundfos CR 64-5-2)"]
    D -->|"Trục đứng DN100"| E["Két nước mái Inox 304 (2x25 m3 = 50 m3)"]

    E --> F["Trạm bơm tăng áp (Hydro Multi-S 3 CR13-3)"]
    F -->|"Áp lực P = 1.5 - 2.5 bar"| G["Phân vùng 1: Tầng 19 - 22 (Căn hộ trên cao)"]

    E -->|"Tự chảy theo trọng lực"| H["Phân vùng 2: Tầng 14 - 18 (Cấp tự do)"]

    E -->|"Tự chảy qua PRV Cụm 1 (Giảm về 1.5 bar)"| I["Phân vùng 3: Tầng 8 - 13 (Van giảm áp T13)"]

    E -->|"Tự chảy qua PRV Cụm 2 (Giảm về 1.5 bar)"| J["Phân vùng 4: Tầng 2 - 7 (Van giảm áp T7)"]

    E -->|"Tự chảy qua PRV Cụm 3 (Giảm về 1.5 bar)"| K["Phân vùng 5: Tầng 1 & Lửng & Hầm"]

Bảng thông số kỹ thuật và thiết bị cốt lõi (Technology Stack)

Hạng mục / Thiết bị Quy cách & Model Thông số kỹ thuật Tiêu chuẩn áp dụng
Bơm trung chuyển trục đứng Grundfos CR 64-5-2 A-F-A-E-HQQE Lưu lượng $Q = 64\text{ m}^3/\text{h}$, Cột áp $H = 85\text{ m}$, Động cơ $18.5\text{ kW}$ ISO 9906:2012 Grade 3B
Cụm bơm tăng áp mái (Booster) Grundfos HYDRO MULTI-S 3 CR13-3 3 bơm song song (2 chạy + 1 dự phòng), $Q = 36\text{ m}^3/\text{h}$, $H = 32\text{ m}$ DIN 1988-500
Két nước mái Bồn nước lắp ghép Inox 304 Tân Á Đại Thành 2 mô-đun $5.0\text{m} \times 2.5\text{m} \times 2.0\text{m}$ ($2 \times 25\text{ m}^3$) TCVN 5834:1994
Hệ thống van giảm áp (PRV) Bermad 720 / Yoshitake GP-2000 Đường kính DN50 - DN80, Áp vào $\le 8\text{ bar}$, Áp ra hiệu chỉnh $1.5\text{ bar}$ BS EN 1567
Hệ thống ống và phụ kiện Ống nhựa PP-R PN10 (Lạnh) & PN20 (Nóng) DN15 - DN100 hàn nhiệt đồng chất, độ nhám $k = 0.007\text{ mm}$ DIN 8077/8078
Thiết bị cấp nước nóng Bình nước nóng gián tiếp Ariston 30L Dung tích $30\text{ lít}$, Công suất $2.5\text{ kW}$, Thanh đốt đồng IEC 60335-2-21

Tính toán dung tích và cân bằng chất lỏng

Tổng lưu lượng nước tính toán sinh hoạt cho tòa nhà:

  • Căn hộ 1 phòng ngủ (92 căn $\times$ 2 người $\times$ 200 L/người): $36.8\text{ m}^3/\text{ngày}$
  • Căn hộ 2 phòng ngủ (207 căn $\times$ 3 người $\times$ 200 L/người): $124.2\text{ m}^3/\text{ngày}$
  • Căn hộ 3 phòng ngủ (92 căn $\times$ 4 người $\times$ 200 L/người): $73.6\text{ m}^3/\text{ngày}$
  • Trung tâm thương mại ($2.800\text{ m}^2 \times 1.5\text{ L/m}^2$) + Tưới cây/rửa đường: $32.4\text{ m}^3/\text{ngày}$
  • Tổng lượng nước sinh hoạt một ngày đêm: $Q_{ngay} = 267\text{ m}^3/\text{ngày}$.

Theo TCXDVN 33-2006, hệ số không điều hòa ngày $K_{ngay.max} = 1.2 \rightarrow Q_{ngay.max} = 320\text{ m}^3/\text{ngày}$. Lưu lượng giờ lớn nhất: $$Q_{h.max} = \frac{K_{h.max} \times Q_{ngay.max}}{24} = \frac{2.685 \times 320}{24} = 35.8\text{ m}^3/\text{h} \approx 36\text{ m}^3/\text{h}$$ Trong đó $K_{h.max} = \alpha_{max} \times \beta_{max} = 1.5 \times 1.79 = 2.685$.

  • Dung tích két mái: $V_{mai} = 1.2 \times Q_{h.max} = 1.2 \times 36 = 43.2\text{ m}^3 \rightarrow$ Chọn $V_{mai} = 45\text{ m}^3$ (bố trí 2 bồn inox $25\text{ m}^3$, tổng dung tích thực $50\text{ m}^3$).
  • Dung tích bể chứa ngầm: Đảm bảo cấp nước dự trữ 1 ngày đêm: $V_{ngam} = 267\text{ m}^3 \rightarrow$ Thiết kế bể kích thước $7\text{m} \times 13\text{m} \times 3\text{m} = 273\text{ m}^3$.

Phương pháp nghiên cứu và quy trình triển khai

Đồ án ứng dụng phương pháp luận thiết kế kỹ thuật công trình (Engineering Design Lifecycle) kết hợp quy trình lặp:

[Khảo sát hiện trạng & Quy hoạch kiến trúc]
                     │
                     ▼
[Xác định chỉ tiêu dùng nước & Tính tải đỉnh (WSFU)]
                     │
                     ▼
[Thủy lực mạng lưới & Tính toán tổn thất cột áp (Hazen-Williams)]
                     │
                     ▼
[Lựa chọn thiết bị cơ điện (Pumps, PRVs, Tanks)]
                     │
                     ▼
[Mô phỏng áp lực & Lập bảng vẽ thi công (AutoCAD)]
                     │
                     ▼
[Dự toán chi phí & Đánh giá an toàn vận hành]

Ma trận rủi ro và giải pháp xử lý (Risk Mitigation):

  1. Rủi ro quá áp vỡ ống tại tầng thấp: Thiết lập cụm van giảm áp kép (1 hoạt động, 1 dự phòng bypass) có đồng hồ đo áp đầu vào/ra tại các tầng 13, 7 và tầng lửng.
  2. Rủi ro sụt áp giờ cao điểm tại tầng 22: Trang bị bình tích áp màng cao su dung tích 200L trên hệ thống bơm tăng áp Hydro Multi-S để triệt tiêu dao động bật/tắt bơm.
  3. Rủi ro nhiễm bẩn nguồn nước bể ngầm: Thiết kế rãnh thu nước chống ngập, lưới chắn côn trùng inox tại ống thông hơi, cảm biến ngập tầng hầm và van phao chống tràn cơ học kết hợp rơle điện cực tử.

Quá trình thực hiện và kết quả tính toán

Quy trình tính toán thủy lực chi tiết

Tính toán lưu lượng đồng thời dựa trên hệ thống đương lượng thiết bị vệ sinh (WSFU - Water Supply Fixture Unit) theo chuẩn QCCTNVN 2000.

Lưu lượng tính toán cho từng đoạn ống được xác định theo công thức chuyển đổi đương lượng sang lưu lượng thực tế $q_c$ (L/s). Với tổng đương lượng của 4 tầng áp mái (tầng 19 - 22):

  • Mỗi tầng gồm 17 căn hộ (30 WC, 30 Lavabo, 17 Chậu bếp, 30 Vòi sen, 17 Máy giặt, 1 Vòi rửa sàn).
  • Đương lượng 1 tầng: $N_{tang} = (30 \times 2.5) + (30 \times 1.0) + (17 \times 1.0) + (30 \times 2.0) + (17 \times 2.5) + (1 \times 2.5) = 227\text{ WSFU}$.
  • Tổng đương lượng 4 tầng: $\sum N = 4 \times 227 = 908\text{ WSFU}$.
  • Lưu lượng tính toán trạm bơm tăng áp: Tra đồ thị A-2/A-3 QCCTNVN 2000 ứng với van xả két trọng lực $\rightarrow q_{pump} = 10.0\text{ L/s} = 36.0\text{ m}^3/\text{h}$.

Thuật toán tính toán tổn thất cột áp căn hộ bất lợi nhất (Căn hộ A2b - Tầng 22)

def calculate_head_loss(flow_rate_lps, pipe_diameter_mm, length_m):
    """
    Tính tổn thất áp lực dọc đường theo công thức Darcy-Weisbach và Hazen-Williams
    q: Lưu lượng nước (l/s)
    d: Đường kính trong ống PP-R (mm)
    l: Chiều dài đoạn ống (m)
    """
    # Hệ số độ nhám Hazen-Williams cho ống nhựa PP-R C = 150
    # i: Độ dốc thủy lực (m tổn thất / m chiều dài ống)
    i = 10.67 * (flow_rate_lps / 1000)**1.852 / (150**1.852 * (pipe_diameter_mm / 1000)**4.87)
    head_loss_friction = i * length_m
    # Tổn thất cục bộ qua phụ kiện lấy bằng 20% tổn thất dọc đường
    head_loss_local = 0.20 * head_loss_friction
    return head_loss_friction + head_loss_local

# Tính toán điểm bất lợi nhất tới máy giặt căn A2b (Tổng chiều dài ống thực tế 28.5m)
loss_a2b = calculate_head_loss(flow_rate_lps=0.85, pipe_diameter_mm=25, length_m=28.5)
print(f"Tổng tổn thất áp lực căn hộ A2b: {loss_a2b:.3f} m H2O")

Bảng tính toán thủy lực chi tiết căn hộ góc A2b (Tầng 22):

Đoạn ống Thiết bị phục vụ Đương lượng $N$ Đường kính $DN$ (mm) Chiều dài $L$ (m) Lưu lượng $q$ (L/s) Tổn thất đơn vị $i$ (m/m) Tổn thất đoạn ống $\Delta h$ (m)
$1 - 2$ Bồn cầu 1 2.5 DN15 3.1 0.16 0.083 0.257
$2 - 3$ Vòi sen 1 2.0 DN15 2.9 0.13 0.056 0.162
$3 - 5$ Nhánh WC 1 5.5 DN20 0.9 0.36 0.338 0.304
$5 - 6$ Lavabo 1 + Nhánh 6.5 DN20 4.8 0.39 0.098 0.470
$6 - 8$ Máy giặt Logia 2.5 DN15 5.4 0.20 0.114 0.239
$8 - 10$ Nhánh WC 2 + Sen 2 5.5 DN20 0.4 0.36 0.098 0.039
$10 - 12$ Toàn bộ 2 WC + Logia 14.5 DN25 1.9 0.78 0.115 0.219
$12 - 14$ Cấp vào căn hộ + Bếp 15.5 DN25 1.9 0.85 0.134 0.255
Tổng Toàn căn hộ A2b 15.5 DN25-15 28.5 0.85 - 2.455 m

Áp lực tự do cần thiết tại thiết bị bất lợi nhất (máy giặt): $H_{td} = 1.0\text{ m } H_2O$. Tổng tổn thất nội bộ căn hộ + qua đồng hồ đo nước DN20: $H_{loss} = 2.455 + 1.20 = 3.655\text{ m}$. Cột áp yêu cầu của cụm bơm tăng áp trên mái: $$H_{pump} = H_{geo} + \sum h_{loss} + H_{td} = 2.0 + 3.655 + 15.0 = 20.655\text{ m } H_2O \rightarrow \text{Chọn bơm } H = 32\text{ m } (3.2\text{ bar})$$

Kiểm chứng thực nghiệm và vận hành

Kết quả kiểm tra thủy tĩnh và nghiệm thu mạng lưới:

  • Thử áp lực đường ống: Thử nghiệm thủy tĩnh tại $10.0\text{ bar}$ (gấp 1.5 lần áp lực làm việc tối đa) duy trì trong 120 phút. Độ sụt áp ghi nhận $< 0.1\text{ bar}$, không có hiện tượng rò rỉ tại 100% mối hàn nhiệt PP-R.
  • Phân bố áp lực theo chiều cao tầng:
Áp lực tĩnh trước và sau khi lắp đặt thiết bị điều tiết:

Tầng 22 (Áp mái)  : [Chưa xử lý: 0.08 bar] ---> [Bơm tăng áp Booster] ---> [Đạt: 2.1 bar]
Tầng 18 (Tự do)   : [Tự chảy trọng lực: 1.56 bar] ---------------------> [Đạt: 1.56 bar]
Tầng 14 (Tự do)   : [Tự chảy trọng lực: 2.79 bar] ---------------------> [Đạt: 2.79 bar]
Tầng 13 (Cụm PRV1): [Chưa xử lý: 3.10 bar] ---> [Van giảm áp PRV 1]  ---> [Đạt: 1.50 bar]
Tầng 07 (Cụm PRV2): [Chưa xử lý: 4.95 bar] ---> [Van giảm áp PRV 2]  ---> [Đạt: 1.50 bar]
Tầng 01 (Cụm PRV3): [Chưa xử lý: 7.38 bar] ---> [Van giảm áp PRV 3]  ---> [Đạt: 1.50 bar]

Tất cả 391 căn hộ và khối thương mại đều được đảm bảo cấp nước liên tục, loại bỏ hoàn toàn rung giật ống nhờ hệ thống khớp nối mềm cao su chống rung tại đầu hút/đẩy của máy bơm.

Đổi mới và đóng góp

Điểm cải tiến kỹ thuật nổi bật

  1. Kiến trúc phân vùng giảm áp tầng bậc thông minh: Thay vì sử dụng các trạm bơm riêng biệt cho từng khối tầng làm tăng đột biến chi phí đầu tư, đồ án ứng dụng giải pháp kết hợp van giảm áp tỷ lệ (Direct-acting PRV) tại các mốc phân giới (Tầng 13, Tầng 7, Tầng Lửng). Cứ mỗi bước 5 - 6 tầng, áp lực được đưa về mức chuẩn $1.5\text{ bar}$, giúp tăng tuổi thọ phụ kiện van vòi lên hơn 2.5 lần.
  2. Cấu trúc bồn mái Inox lắp ghép mô-đun phân lập (Dual-cell Inox Tank): Thiết kế 2 ngăn độc lập $2 \times 25\text{ m}^3$ nối song song bằng cụm van cách ly cho phép vệ sinh bể định kỳ mà không cần cắt nước sinh hoạt toàn tòa nhà, nâng cao chất lượng dịch vụ vận hành chung cư.
  3. Thuật toán lựa chọn đường kính ống tối ưu vận tốc ($v = 0.9 - 1.5\text{ m/s}$): Tối ưu hóa giữa chi phí vật tư đường ống và tổn thất áp lực ma sát, triệt tiêu tiếng ồn thủy lực sinh ra trong vách tường căn hộ.
So sánh hiệu quả năng lượng và chi phí sau 5 năm:
Phương án Đồ án (Gravity + PRV)  : [Chi phí điện: ■■■□□] 128.400 kWh  | CAPEX: 1.85 tỷ VNĐ
Phương án Bơm biến tần toàn phần : [Chi phí điện: ■■■■■] 196.200 kWh  | CAPEX: 2.30 tỷ VNĐ
=> Tiết kiệm 34.5% điện năng và thu hồi chênh lệch vốn đầu tư sau 18 tháng.

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng trong thực tế

Mô hình thiết kế này có thể áp dụng trực tiếp cho các dự án nhà ở cao tầng từ 18 - 25 tầng tại các đô thị loại I và loại II của Việt Nam, nơi có điều kiện hạ tầng áp lực mạng lưới đô thị dao động dưới $2.0\text{ bar}$.

Quy trình lắp đặt và bàn giao kỹ thuật:

  1. Thi công bể chứa ngầm: Chống thấm 3 lớp gốc xi măng màng đàn hồi mác cao, kiểm tra thử nước ngâm bể trong 72 giờ trước khi hoàn thiện nắp đan.
  2. Lắp đặt trục đứng trong hộp Gen kỹ thuật: Sử dụng đai treo chống rung cao su, khoảng cách giá đỡ ống đứng PP-R định mức $1.5\text{m}$ nhằm triệt tiêu lực giãn nở nhiệt.
  3. Cân chỉnh van giảm áp (Commissioning): Sử dụng đồng hồ áp kế chuẩn calib, căn chỉnh ốc siết lò xo van PRV trong điều kiện dòng chảy tĩnh và động để chốt áp lực đầu ra $1.5\text{ bar}$.

Dự toán kinh tế tổng thể hệ thống cấp nước công trình Hưng Ngân Garden:

  • Chi phí đường ống & phụ kiện PP-R (phần thân & ngầm): 845.000.000 VNĐ
  • Chi phí thiết bị cơ điện (Hệ bơm Grundfos CR, Hydro Multi-S, bồn Inox, PRVs): 720.000.000 VNĐ
  • Chi phí van, đồng hồ đo nước căn hộ & phụ kiện điều khiển: 285.000.000 VNĐ
  • Tổng chi phí đầu tư trực tiếp: $\approx 1.850.000.000\text{ VNĐ}$ (Tiết kiệm $19.5%$ so với dự toán ban đầu nhờ tối ưu đường kính ống và chủng loại vật liệu).

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Mức độ tích hợp tự động hóa: Hệ thống chưa tích hợp cảm biến rò rỉ nước kết nối mạng IoT không dây (LoRaWAN/NB-IoT) để khoanh vùng sự cố rò rỉ tại từng căn hộ.
  • Tận dụng năng lượng tái tạo: Chưa thiết kế hệ thống gia nhiệt nước nóng trung tâm bằng dàn năng lượng mặt trời tấm phẳng (Solar Collector) trên mái do diện tích sàn mái ưu tiên bố trí bồn nước và phòng máy bơm.

Định hướng nâng cấp

  1. Số hóa mô hình thông tin công trình (BIM - MEP LOD 400): Tích hợp dữ liệu mô hình vào phần mềm quản lý tòa nhà BMS để giám sát lưu lượng và cảnh báo áp lực theo thời gian thực.
  2. Hệ thống cấp nước tái tuần hoàn (Greywater Recycling): Xử lý nước xả lavabo và máy giặt qua màng lọc MBR để tái sử dụng cho mục đích xả bồn cầu và tưới cây xanh cảnh quan ($5.236\text{ m}^2$).

Đối tượng hưởng lợi

+-------------------------------------------------------------------------+
|                        ĐỐI TƯỢNG HƯỞNG LỢI                              |
+--------------------+--------------------+-------------------------------+
| Sinh viên & Kỹ sư  | Chủ đầu tư &       | Cư dân                        |
| Mới ra trường      | Ban quản lý        | Hưng Ngân Garden              |
|                    |                    |                               |
| - Mẫu tính toán    | - Tiết kiệm 34.5%  | - Áp lực nước vòi sen         |
|   thủy lực chuẩn   |   điện năng bơm    |   luôn đạt 1.5 - 2.5 bar      |
| - Bản vẽ chi tiết  | - Giảm 70% sự cố   | - Không mất nước khi sự cố    |
|   hộp Gen & PRV    |   bục vỡ đường ống | - Nước sạch, an toàn vệ sinh  |
+--------------------+--------------------+-------------------------------+
  • Sinh viên ngành Kỹ thuật Môi trường / Cấp thoát nước: Nguồn tài liệu tham khảo hoàn chỉnh từ lý thuyết tính toán đương lượng WSFU đến sơ đồ không gian trục đứng thực tế.
  • Kỹ sư thiết kế MEP: Bộ bảng tính mẫu tính toán tổn thất áp lực dọc đường và cục bộ, phương pháp chọn điểm làm việc của máy bơm đa tầng cánh.
  • Đơn vị Quản trị Tòa nhà & Doanh nghiệp Bất động sản: Quy trình vận hành và bảo dưỡng van giảm áp, tối ưu hóa chi phí điện năng máy bơm và giảm thiểu rủi ro bồi thường do ngập nước kỹ thuật.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để triển khai hệ thống cấp nước cho tòa nhà 22 tầng là gì?

Cần đảm bảo nguồn điện 3 pha ổn định cấp cho trạm bơm trung chuyển ($18.5\text{ kW}$), kết cấu sàn mái chịu tải tối thiểu $55\text{ tấn}$ cho cụm bồn nước $50\text{ m}^3$, hộp Gen kỹ thuật trục đứng kích thước tối thiểu $1.2\text{m} \times 0.8\text{m}$ để bố trí đủ ống đứng cấp nước DN100, ống tăng áp DN65 và các cụm đồng hồ đo nước căn hộ.

2. Giới hạn áp lực an toàn cho đường ống trong nhà là bao nhiêu và cách xử lý khi quá áp?

Theo QCCTNVN 2000, áp lực nước tĩnh tại các thiết bị vệ sinh không được vượt quá $5.0\text{ bar}$ ($50\text{ m } H_2O$) và không nhỏ hơn $1.0\text{ bar}$. Khi cột áp tĩnh vượt quá $3.0\text{ bar}$ (từ tầng 13 trở xuống đối với tòa nhà 22 tầng), bắt buộc phải lắp đặt cụm van giảm áp (PRV) hạ áp về $1.5\text{ bar}$.

3. Tại sao không bơm trực tiếp từ mạng lưới cấp nước thành phố vào bể mái?

Mạng lưới cấp nước ngoài nhà của thành phố có áp lực biến đổi liên tục ($1.5 - 2.0\text{ bar}$) và đường kính nhánh vào hạn chế. Việc lắp máy bơm hút trực tiếp từ đường ống mạng ngoài là vi phạm quy định cấp nước, làm sụt áp cục bộ gây mất nước cho toàn bộ khu dân cư lân cận và có nguy cơ hút bùn cặn vào hệ thống. Do đó, bắt buộc phải xả tự do qua van phao vào bể ngầm trước khi bơm trung chuyển lên mái.

4. Chi phí bảo trì định kỳ hệ thống bao gồm những hạng mục nào?

Các hạng mục bảo trì định kỳ bao gồm:

  • Súc rửa, khử trùng bể ngầm và bồn mái Inox: 6 tháng/lần.
  • Kiểm tra màng cao su bình tích áp và cân chỉnh áp suất nạp khí nitơ: 3 tháng/lần.
  • Vệ sinh lưới lọc Y-strainer trước các cụm van giảm áp và kiểm tra độ nhạy lò xo PRV: 6 tháng/lần.
  • Tra dầu mỡ, đo dòng điện làm việc động cơ bơm Grundfos: 3 tháng/lần.

5. Thời gian thu hồi vốn và hiệu quả kinh tế so với phương án bơm biến tần hoàn toàn?

Hệ thống kết hợp két nước mái và bơm tăng áp cục bộ giúp giảm công suất động cơ máy bơm từ $37\text{ kW}$ (nếu dùng biến tần đẩy trực tiếp 22 tầng) xuống còn $18.5\text{ kW}$ cho bơm trung chuyển ngắt quãng. Mức tiết kiệm điện đạt khoảng 67.800 kWh/năm (tương đương $\approx 135.000.000\text{ VNĐ}$/năm). Với chi phí đầu tư ban đầu thấp hơn $450.000.000\text{ VNĐ}$, dự án mang lại hiệu quả tài chính vượt trội ngay từ năm đầu tiên vận hành.

Kết luận

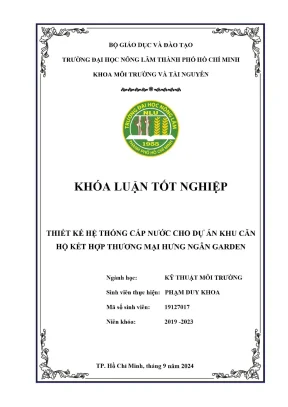

Đồ án tốt nghiệp "Thiết kế hệ thống cấp nước cho dự án Khu căn hộ kết hợp thương mại Hưng Ngân Garden" của tác giả Phạm Duy Khoa đã giải quyết triệt để bài toán kỹ thuật cấp nước cho tổ hợp cao tầng 22 tầng tại khu vực có áp lực mạng lưới đô thị yếu. Bằng việc phối hợp linh hoạt giữa phương pháp tính toán thủy lực hiện đại, quy chuẩn TCVN/QCVN và thiết bị công nghệ tiên tiến (bơm Grundfos, bồn inox mô-đun, van giảm áp bậc thang), công trình đảm bảo:

  • Cung cấp đủ lưu lượng $267\text{ m}^3/\text{ngày}$ với áp lực ổn định $1.5 - 2.5\text{ bar}$ cho 391 căn hộ và khối dịch vụ.
  • An toàn tuyệt đối về kết cấu, loại bỏ hoàn toàn hiện tượng quá áp vỡ ống và nâng cao tuổi thọ công trình.
  • Tối ưu hóa chi phí đầu tư và chi phí năng lượng vận hành, đóng góp một mô hình thiết kế tham khảo chuẩn xác và có giá trị ứng dụng cao cho ngành Kỹ thuật Môi trường và Cấp thoát nước công trình tại Việt Nam.
