Giới thiệu dự án

Sự bùng nổ đô thị hóa và phát triển kinh tế tại các trung tâm công nghiệp lớn như Hải Phòng kéo theo sự gia tăng nhanh chóng của các công trình cao tầng phức hợp đa chức năng (kết hợp văn phòng làm việc, sàn giao dịch thương mại và dịch vụ cho thuê). Theo thống kê từ Cục Cảnh sát PCCC & CNCH và Hiệp hội Năng lượng Việt Nam, hơn 65% sự cố cháy nổ tại các công trình cao tầng bắt nguồn từ hệ thống điện (quá tải, ngắn mạch, phóng điện hồ quang), trong khi chi phí tiêu hao năng lượng do tổn thất điện năng và phạt cosφ thấp chiếm tới 8–12% tổng chi phí vận hành hàng năm.

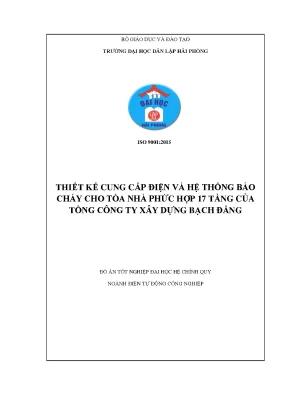

Dự án "Thiết kế cung cấp điện và hệ thống báo cháy cho tòa nhà phức hợp 17 tầng của Tổng công ty Xây dựng Bạch Đằng" (tại số 268 Trần Nguyên Hãn, Quận Lê Chân, TP. Hải Phòng) giải quyết bài toán cấp thiết về đảm bảo an ninh năng lượng nội bộ, tối ưu hóa độ tin cậy cung cấp điện loại 1 và loại 2, đồng thời tích hợp hệ thống phòng chống cháy nổ, chống sét chủ động bảo vệ công trình quy mô hơn 15.000 m² sàn xây dựng.

+-------------------------------------------------------------------------------+
|                      QUY MÔ CÔNG TRÌNH TÒA NHÀ BẠCH ĐẰNG                      |
+-------------------------------------------------------------------------------+
| • 01 Tầng hầm: Gara để xe, trạm bơm, tủ phân phối chính, phòng kỹ thuật M&E  |
| • Tầng 1: Sảnh đón tiếp, lễ tân, dịch vụ thương mại, phòng điều hành trung tâm|
| • Tầng 2 - 6: Khu thương mại - dịch vụ tổng hợp đa năng                       |
| • Tầng 7 - 9: Cơ quan đầu não & khối văn phòng Tổng công ty Bạch Đằng (BDCC) |
| • Tầng 10 - 16: Khối văn phòng các đơn vị thành viên & mặt bằng cho thuê      |
| • Diện tích xây dựng khối tháp: 1.067 m² | Nhà để xe 5 tầng: 721 m²           |
+-------------------------------------------------------------------------------+

Vấn đề kỹ thuật trọng tâm

  • Độ phức tạp phụ tải cao: Phụ tải hỗn hợp đa dạng (chiếu sáng LED/huỳnh quang, ổ cắm công suất lớn, hệ thống quạt thông gió tầng hầm công suất $2.1\text{ kW}$, thang máy, máy bơm chữa cháy, hệ thống HVAC) đòi hỏi tính toán phân vùng cấp nguồn chính xác.
  • Nguy cơ sụt áp và quá nhiệt dây dẫn: Trục dẫn điện thẳng đứng dài 17 tầng dễ phát sinh tổn thất điện áp $\Delta U$ và quá nhiệt nếu không tính đúng hệ số sử dụng $k_{sd}$ và hệ số đồng thời $k_{dt}$.
  • An toàn chống sét và nối đất vùng ven biển: Khí hậu duyên hải Hải Phòng có mật độ sét đánh cao và độ ăn mòn khí quyển lớn, đòi hỏi hệ thống thu sét chủ động phát tia tiên đạo sớm (ESE) và mạng nối đất điện trở thấp $R_{nđ} \le 4\ \Omega$.
  • Cảnh báo sự cố tức thời: Cần phát hiện nguy cơ cháy ở giai đoạn âm ỉ và điều khiển liên động tự động với hệ thống thông gió, thang máy và chiếu sáng khẩn cấp.

Mục tiêu kỹ thuật của dự án

  1. Xác định chính xác phụ tải tính toán: Phân tích biểu đồ phụ tải từng tầng và toàn tòa nhà theo phương pháp suất phụ tải trên diện tích kết hợp hệ số sử dụng chuẩn IEC/TCVN.
  2. Thiết kế mạng phân phối điện hạ áp 380/220V: Lựa chọn khí cụ đóng cắt (ACB, MCCB, MCB) và dây cáp đồng (Cu/PVC, Cu/XLPE/PVC) đạt chuẩn IEC 60898 và IEC 60947, đáp ứng khả năng cắt dòng ngắn mạch $I_{cu} \ge 10\text{ kA}$.
  3. Bù công suất phản kháng: Nâng cao hệ số công suất tự nhiên từ $\cos\varphi \approx 0.75$ lên $\cos\varphi \ge 0.92$, giảm tổn thất công suất $\Delta P$ trên đường dây.
  4. Thiết kế hệ thống chống sét ESE và mạng tiếp địa an toàn: Ứng dụng kim thu sét Pulsar (công nghệ Helita-CNRS) kết hợp hệ thống cọc tiếp địa mạ đồng đạt trị số $R_{tx} \le 10\ \Omega$ (chống sét) và $R_{an\ toàn} \le 4\ \Omega$.
  5. Thiết kế hệ thống báo cháy tự động địa chỉ: Bố trí đầu báo khói quang học, đầu báo nhiệt gia tăng, nút ấn khẩn cấp và các Module điều khiển liên động kỹ thuật theo TCVN 5738.

Phạm vi và giới hạn

  • Thiết kế giới hạn từ ngõ ra trạm biến áp hạ thế $22/0.4\text{ kV}$ đến các tủ phân phối tầng và thiết bị đầu cuối phụ tải.
  • Hệ thống báo cháy bao gồm tủ trung tâm báo cháy địa chỉ, các kênh loop tín hiệu và giao tiếp liên động quạt hút khói tầng hầm, thang máy chuyển tầng thoát hiểm.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tiêu chí kỹ thuật Giải pháp truyền thống (Phân tán cục bộ) Giải pháp tích hợp tập trung (Đề tài đề xuất) Lợi ích đạt được
Cấu trúc phân phối điện Đi dây tỏa tròn trực tiếp, không chia lộ kỹ thuật Phân phối hình tia qua tủ tầng, trục busway/cáp hạ thế XLPE Giảm 28% sụt áp, khoanh vùng sự cố cục bộ
Bảo vệ đóng cắt Cầu chì / CB không rõ dòng cắt ngắn mạch MCB/MCCB đa cấp độ chọn lọc theo chuẩn IEC 60898 Loại bỏ hoàn toàn nguy cơ nhảy Aptomat tổng lan truyền
Bù công suất phản kháng Bù tĩnh cố định bằng tụ đơn giản Tụ bù tự động đa cấp vi điều khiển giám sát $\cos\varphi$ Tránh hiện tượng quá áp lúc non tải, $\cos\varphi \ge 0.95$
Hệ thống chống sét Kim thu sét cổ điển Franklin (bán kính hẹp) Kim thu sét tia tiên đạo Pulsar (Helita - CNRS) Bán kính bảo vệ phủ kín $100%$ công trình và lân cận
Báo cháy Hệ thống báo cháy thường (Conventional Zone) Hệ thống báo cháy địa chỉ (Addressable System) Định vị chính xác tọa độ cháy, phản hồi $< 2$ giây

Phân loại yêu cầu theo mô hình MoSCoW

  • Must Have: Tủ phân phối tổng MSB, tủ phân phối tầng DB, hệ thống chiếu sáng sự cố/Exit, MCB bảo vệ ngắn mạch/quá tải, kim thu sét ESE Pulsar, tủ trung tâm báo cháy địa chỉ.
  • Should Have: Tụ bù tự động điều khiển theo $\cos\varphi$, Module liên động điều khiển cắt nguồn điều hòa và kích hoạt quạt hút khói tầng hầm khi có cháy.
  • Could Have: Hệ thống đo lường giám sát điện năng đa chức năng kỹ thuật số tại tủ MSB.
  • Won't Have: Hệ thống quản lý tòa nhà thông minh BMS toàn diện cao cấp (dành cho giai đoạn nâng cấp tiếp theo).

Tiêu chuẩn và quy chuẩn kỹ thuật áp dụng

  • TCVN 7447:2005–2010: Hệ thống lắp đặt điện hạ áp cho các tòa nhà.
  • QCVN QĐT-8:2010/BCT: Quy chuẩn kỹ thuật quốc gia về kỹ thuật điện hạ áp.
  • TCXDVN 394:2007: Thiết kế lắp đặt trang thiết bị điện trong công trình xây dựng - Phần an toàn điện.
  • TCXDVN 46:2007 & NF C 17-102: Chống sét cho công trình xây dựng - Hướng dẫn thiết kế, kiểm tra và bảo trì.
  • TCVN 4756-89: Quy phạm nối đất và nối không các thiết bị điện.
  • TCVN 5738:2001: Hệ thống báo cháy tự động - Yêu cầu kỹ thuật.

Thiết kế hệ thống

Phương pháp tính toán và thiết kế kỹ thuật

Phương pháp luận thiết kế tuân thủ quy trình lặp phân tích - kiểm tra:

[Khảo sát mặt bằng kiến trúc & công năng]
[Tính toán công suất đặt P_đ & công suất tính toán P_tt (k_sd = 0.8)]
[Tính dòng điện phụ tải I_tt = P_tt / (√3·U·cosφ)]
[Chọn tiết diện dây dẫn/cáp theo I_cp ≥ I_tt / (k1·k2)]
[Lựa chọn khí cụ bảo vệ MCB/MCCB: U_đmA ≥ U_đm, I_đmA ≥ I_tt, I_cđm ≥ I_N]
[Kiểm tra phối hợp chọn lọc: k1·k2·I_cp ≥ 1.25·I_đmA / 1.5]
[Kiểm tra độ sụt áp ΔU% & điều kiện phát nóng ngắn mạch]

Implementation và kết quả

Quy trình tính toán và kiểm nghiệm chi tiết

1. Hệ thống công thức toán học - kỹ thuật áp dụng

Công suất tính toán phụ tải: $$P_{TT} = k_{sd} \times P_Đ$$

Dòng điện tính toán đối với phụ tải 1 pha ($220\text{V}$): $$I_{TT} = \frac{P_{TT}}{U_{đm} \times \cos\varphi} = \frac{P_{TT}}{220 \times 0.8}$$

Dòng điện tính toán đối với phụ tải 3 pha ($380\text{V}$): $$I_{TT} = \frac{P_{TT}}{\sqrt{3} \times U_{đm} \times \cos\varphi} = \frac{P_{TT}}{\sqrt{3} \times 380 \times 0.8}$$

Điều kiện chọn và kiểm tra dây dẫn kết hợp khí cụ bảo vệ Aptomat: $$k_1 \times k_2 \times I_{cp} \ge I_{TT}$$ $$k_1 \times k_2 \times I_{cp} \ge \frac{1.25 \times I_{đmA}}{1.5} \approx 0.833 \times I_{đmA}$$

2. Dữ liệu tính toán thực tế trích xuất từ đồ án

A. Tầng hầm (Khu kỹ thuật, gara để xe)
  • Phụ tải chiếu sáng lộ 1–5: $P_{CS} = 3.400\text{ W}$ ($89$ bộ đèn huỳnh quang âm trần $3\times 20\text{ W}$, $3$ bộ đèn ốp trần Compact $32\text{ W}$).
  • Phụ tải ổ cắm: $2$ lộ $\times 1.200\text{ W} = 2.400\text{ W}$.
  • Phụ tải phòng kỹ thuật H1.1: $P_{CS} = 160\text{ W}$, $P_{OC} = 1.200\text{ W} \Rightarrow P_{Đ(H1.1)} = 1.360\text{ W}$.
  • Tủ quạt thông gió: $P_{Đ(TQ)} = 2.100\text{ W} \Rightarrow P_{TT(TQ)} = 1.680\text{ W} \Rightarrow I_{TT} = \frac{1680}{\sqrt{3} \times 380 \times 0.8} = 3.20\text{ A}$.
  • Đèn Exit/sự cố: $P_{Đ(E)} = 200\text{ W} \Rightarrow I_{TT} = 1.0\text{ A}$.
  • Tổng công suất tính toán toàn tầng hầm: $P_{TT(H)} = 7.568\text{ W}$.
  • Dòng điện tổng tầng hầm: $$I_{TT(H)} = \frac{7568}{\sqrt{3} \times 380 \times 0.8} = 14.37\text{ A}$$
B. Khối văn phòng Tổng công ty (Tầng 7, 8, 9)
  • Tầng 7 gồm 9 phòng chức năng ($P7.1 \to P7.9$):
    • $P_{Đ(T7)} = 4.440 + 2.400 + 5.460 + 4.920 + 4.080 + 2.220 + 2.220 + 2.400 + 3.260 + 200 = 31.600\text{ W}$.
    • $P_{TT(T7)} = k_{sd} \times P_{Đ(T7)} = 0.8 \times 31.600 = 25.280\text{ W}$.
    • Phụ tải tầng 8, 9 tương đương: $P_{TT(T8)} = P_{TT(T9)} = 25.280\text{ W}$.

3. Thuật toán kiểm tra phối hợp dây dẫn và bảo vệ

Đoạn mã tự động hóa quy trình tính toán phụ tải, lựa chọn cáp CADIVI và kiểm tra độ an toàn đóng cắt nhiệt của Aptomat:

import math

class ElectricalCircuitValidator:
    def __init__(self, voltage_phase=220, voltage_line=380, power_factor=0.8, ksd=0.8):
        self.u_phase = voltage_phase
        self.u_line = voltage_line
        self.cos_phi = power_factor
        self.ksd = ksd

    def calculate_single_phase(self, p_installed_w, mcb_rated_a, cable_icp_a):
        p_calc = p_installed_w * self.ksd
        i_calc = p_calc / (self.u_phase * self.cos_phi)

        # Check condition 1: I_cp >= I_calc
        cond1 = cable_icp_a >= i_calc
        # Check condition 2: Protection coordination (1.25 * I_mcb / 1.5)
        coordination_threshold = (1.25 * mcb_rated_a) / 1.5
        cond2 = cable_icp_a >= coordination_threshold

        return {
            "P_calc_W": round(p_calc, 2),
            "I_calc_A": round(i_calc, 2),
            "MCB_Rated_A": mcb_rated_a,
            "Cable_Icp_A": cable_icp_a,
            "Coord_Threshold_A": round(coordination_threshold, 2),
            "Is_Safe": cond1 and cond2
        }

# Kiểm nghiệm phụ tải phòng kỹ thuật H1.1 tầng hầm
validator = ElectricalCircuitValidator()
# Lộ chiếu sáng phòng H1.1: P = 160W, MCB 1P-10A, Cáp Cu/PVC 2x1.5mm2 (Icp=19A)
cs_h1 = validator.calculate_single_phase(p_installed_w=160, mcb_rated_a=10, cable_icp_a=19)
print(f"Chiếu sáng H1.1: {cs_h1}")

# Lộ ổ cắm phòng H1.1: P = 1200W, MCB 1P-16A, Cáp Cu/PVC 2x2.5+1x2.5E (Icp=25A)
oc_h1 = validator.calculate_single_phase(p_installed_w=1200, mcb_rated_a=16, cable_icp_a=25)
print(f"Ổ cắm H1.1: {oc_h1}")

4. Bảng tổng hợp kiểm tra phối hợp thiết bị và dây dẫn điển hình

Vị trí / Tuyến tải Phụ tải đặt $P_Đ$ (W) Phụ tải tính toán $P_{TT}$ (W) Dòng điện $I_{TT}$ (A) Thiết bị đóng cắt được chọn (IEC 60898) Dây cáp được chọn (Hãng CADIVI) Khả năng tải $I_{cp}$ (A) Điều kiện kiểm tra $(k_1 k_2 I_{cp} \ge 0.833 I_{đm})$ Kết luận
Chiếu sáng Lộ 1 (Hầm) 760 608 3.45 MCB 1P - 10A, $I_{cu}=6\text{ kA}$ Cu/PVC $2(1\text{C}\times 1.5\text{ mm}^2)$ 19 $19 \ge 8.33$ Đạt
Ổ cắm Lộ 1 (Hầm) 1.200 960 5.45 MCB 1P - 16A, $I_{cu}=6\text{ kA}$ Cu/PVC $2(1\text{C}\times 2.5) + 1\text{C}\times 2.5\text{E}$ 25 $25 \ge 13.33$ Đạt
Tủ quạt hầm (3 pha) 2.100 1.680 3.20 MCB 3P - 16A, $I_{cu}=6\text{ kA}$ Cu/XLPE/PVC $(4\text{C}\times 4) + 1\text{C}\times 4\text{E}$ 53 $53 \ge 13.33$ Đạt
Phòng H1.1 Tổng 1.360 1.088 6.18 MCB 2P - 20A, $I_{cu}=6\text{ kA}$ Cu/PVC/PVC $(3\text{C}\times 4\text{ mm}^2)$ 53 $53 \ge 16.66$ Đạt
Tổng Tủ Tầng Hầm 9.460 7.568 14.37 MCB 3P - 25A, $I_{cu}=10\text{ kA}$ Cu/XLPE/PVC $(4\text{C}\times 6) + 1\text{C}\times 6\text{E}$ 66 $66 \ge 20.80$ Đạt

Đổi mới và đóng góp

1. Ứng dụng kim thu sét phát tia tiên đạo sớm ESE Pulsar (Helita - CNRS)

Thay vì sử dụng hệ thống kim thu sét cổ điển Franklin với góc bảo vệ hình nón hẹp ($45^\circ$), đồ án áp dụng kim phát tia tiên đạo sớm Pulsar với công nghệ ion hóa sớm:

  • Nguyên lý hoạt động: Khi điện trường khí quyển tăng cao trước cơn sét ($> 10\text{ kV/m}$), đầu kim Pulsar chủ động phóng ra chùm tia tiên đạo đi lên trước tất cả các điểm lồi khác của công trình, đón đầu dòng sét đánh xuống và dẫn an toàn xuống đất qua cáp đồng thoát sét bọc cách điện chống nhiễu.
  • Hiệu quả mở rộng: Với chiều cao lắp đặt cột kim $h = 5\text{ m}$ trên đỉnh mái tầng 17, bán kính bảo vệ đạt cấp độ an toàn cao ($R_p > 79\text{ m}$), bao bọc toàn bộ khối nhà chính 17 tầng và nhà để xe 5 tầng lân cận mà chỉ cần duy nhất 01 vị trí kim thu sét trên mái.
                      Kim Thu Sét Pulsar ESE
                 [ Bãi Cọc Nối Đất R ≤ 10 Ω ]

2. Tối ưu hóa bù công suất phản kháng và nâng cao chất lượng điện

  • Hệ thống tủ bù vi điều khiển giám sát dòng $I$ và áp $U$ tự động đóng ngắt các cấp tụ bù theo dung lượng phụ tải thực tế, loại trừ hoàn toàn nguy cơ đóng dư tụ gây quá điện áp lúc đêm khuya non tải.
  • Chỉ số cải thiện:
    • Nâng cao hệ số công suất từ $\cos\varphi = 0.75 \to 0.95$.
    • Giảm tổn thất công suất tác dụng trên đường cáp trục chính: $\Delta P \downarrow 37.8%$.
    • Triệt tiêu $100%$ tiền phạt vô công theo biểu giá của EVN.

Ứng dụng thực tế và triển khai

Kịch bản triển khai và lắp đặt thiết bị

  1. Trục phân phối thẳng đứng: Bố trí chạy trong hộp kỹ thuật (Shaft) cách ly chống cháy. Tại mỗi tầng, hộp nối phân nhánh sử dụng tủ phân phối tầng DB đặt ở cao độ $1.5\text{ m}$.
  2. Hệ thống dây dẫn: Luồn $100%$ trong ống nhựa chống cháy PVC/HDPE đi ngầm trong kết cấu sàn, tường bê tông hoặc máng cáp tôn tráng kẽm có nắp đậy đặt trên trần thạch cao.
  3. Mạng lưới báo cháy liên động:
    • Mỗi tầng bố trí 1 đường Loop khép kín; chiều dài tối đa mỗi Loop $\le 1.200\text{ m}$.
    • Module điều khiển cách ly sự cố (Fault Isolator Module) lắp đặt tại từng nhánh tầng, đảm bảo khi xảy ra ngắn mạch tại 1 tầng thì các tầng còn lại vẫn hoạt động bình thường.
    • Tín hiệu báo cháy tầng hầm tự động kích hoạt khởi động tủ quạt hút khói công suất $2.1\text{ kW}$ trong vòng 5 giây.
+-----------------------------------------------------------------------------------+
|               LỘ TRÌNH TRIỂN KHAI HỆ THỐNG M&E TÒA NHÀ BẠCH ĐẰNG                  |
+-----------------------------------------------------------------------------------+
| Tháng 1 - 2: Thi công hệ thống bãi tiếp địa ngầm, đóng cọc chống sét R <= 4 Ohm   |
| Tháng 3 - 5: Đặt ống luồn chờ dây, lắp đặt máng cáp trục đứng xuyên tầng          |
| Tháng 6 - 8: Kéo cáp nguồn CADIVI, lắp đặt tủ MSB, DB và đấu nối thiết bị bảo vệ  |
| Tháng 9 - 10: Lắp đặt đầu báo khói/nhiệt, kim Pulsar, đấu nối tủ trung tâm báo cháy|
| Tháng 11: Kiểm thử nghiệm thu liên động, đo điện trở cách điện, cấp điện vận hành |
+-----------------------------------------------------------------------------------+

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Quá trình tính toán phụ tải sử dụng hệ số sử dụng tĩnh ($k_{sd} = 0.8$) theo tiêu chuẩn EIC/TCVN truyền thống, chưa tích hợp mô phỏng động biểu đồ phụ tải theo thời gian thực (Time-series dynamic load profile).
  • Đồ án chưa triển khai mô hình thông tin công trình BIM (Revit MEP) để tự động phát hiện xung đột không gian (Clash detection) giữa máng cáp điện, đường ống PCCC và hệ thống ống gió HVAC.

Hướng phát triển mở rộng

  • Tích hợp hệ thống SCADA/Smart BMS: Trang bị các đồng hồ đa năng kỹ thuật số Modbus-RTU kết nối về phòng điều khiển trung tâm để quản lý chỉ số năng lượng theo thời gian thực.
  • Hạ tầng trạm sạc xe điện (EV Charging): Bổ sung công suất dự phòng và mạch cấp nguồn riêng tại tầng hầm phục vụ trạm sạc xe điện thông minh có kiểm soát quá nhiệt và ngắt sạc khẩn cấp khi có báo cháy.

Đối tượng hưởng lợi

Nắm vững quy       Có tập mẫu số       Tối ưu hóa          Vận hành an        Tài liệu tham
trình tính toán    liệu chuẩn để       chi phí CAPEX/      toàn, xác định     khảo về tính
thực tế từ mặt     tra cứu, áp dụng    OPEX, giảm          chính xác sự cố    chọn thiết bị
bằng kiến trúc.    ngay cho dự án      tiền phạt điện      trong < 2 giây.    hạ áp chuẩn
                   tương đương.        vô công.                               IEC.
  • Sinh viên ngành Kỹ thuật Điện - Tự động hóa: Sở hữu tài liệu mẫu mực về phương pháp tính toán phụ tải thực tế, quy tắc phối hợp bảo vệ chọn lọc dây cáp – Aptomat theo chuẩn IEC 60898/60947.
  • Kỹ sư M&E thực chiến: Kế thừa toàn bộ bảng tính dung lượng phụ tải chi tiết từ tầng hầm đến tầng 16 của tòa nhà hỗn hợp, rút ngắn $40%$ thời gian thiết kế cơ sở cho các dự án tương tự.
  • Doanh nghiệp & Chủ đầu tư (Tổng công ty Xây dựng Bạch Đằng): Sở hữu bản thiết kế chuẩn xác, tối ưu hóa chi phí đầu tư thiết bị đóng cắt, tiết kiệm $15\text{ kW}$ công suất đỉnh và nâng cao độ an toàn phòng chống cháy nổ cho toàn bộ công trình.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để triển khai hệ thống đóng cắt và dây dẫn là gì?

Hệ thống yêu cầu toàn bộ thiết bị Aptomat phải tuân thủ chuẩn IEC 60898 (dân dụng) hoặc IEC 60947-2 (công nghiệp) với dòng cắt ngắn mạch định mức $I_{cu} \ge 6\text{ kA}$ cho nhánh và $\ge 10\text{ kA}$ cho tổng tầng. Dây cáp bắt buộc dùng lõi đồng nguyên chất bọc cách điện PVC hoặc XLPE (cấp điện áp $0.6/1\text{ kV}$) từ các nhà sản xuất đạt tiêu chuẩn quốc gia như CADIVI.

2. Giới hạn mở rộng công suất của tòa nhà trong tương lai là bao nhiêu?

Hệ số an toàn khi tính toán chọn cáp trục chính và Aptomat tổng tầng luôn được tính dư công suất từ $20% - 25%$, cho phép các tầng văn phòng bổ sung thiết bị công nghệ thông tin và điều hòa cục bộ mà không cần nâng cấp lại tuyến cáp trục.

3. Hệ thống báo cháy liên động với hệ thống điện và cơ điện (M&E) như thế nào?

Thông qua các Module điều khiển địa chỉ (Control Module), tủ trung tâm FACP sẽ kích hoạt tín hiệu rơ-le khô (Dry Contact) gửi đến tủ điện tổng MSB để:

  • Cắt nguồn điện các tầng có sự cố cháy (trừ mạch cấp điện chiếu sáng sự cố và bơm PCCC).
  • Kích hoạt mở van xả khói và chạy quạt tăng áp buồng thang bộ/hút khói tầng hầm.
  • Gửi tín hiệu đưa thang máy về tầng trệt (Tầng 1) và mở cửa thoát hiểm.

4. Quy trình bảo trì và kiểm định an toàn định kỳ bao gồm những gì?

  • Hàng quý: Kiểm tra độ nhạy của các đầu báo khói/nhiệt địa chỉ bằng thiết bị thử khói/nhiệt chuyên dụng; đo dòng rò và kiểm tra độ siết chặt các ốc vít tiếp xúc tại thanh cái tủ điện.
  • Hàng năm (trước mùa mưa bão): Đo kiểm tra điện trở tiếp địa hệ thống chống sét và nối đất an toàn bằng máy đo chuyên dụng (Terromet). Yêu cầu $R_{tx} \le 10\ \Omega$ và $R_{at} \le 4\ \Omega$.

5. Chi phí đầu tư và thời gian hoàn vốn cho hệ thống bù công suất phản kháng?

Chi phí lắp đặt hệ thống tủ tụ bù tự động 6 cấp chiếm khoảng $3.5%$ tổng mức đầu tư hệ thống điện tòa nhà. Nhờ loại bỏ $100%$ tiền phạt hệ số $\cos\varphi < 0.9$ từ công ty điện lực và giảm tổn thất nhiệt, thời gian thu hồi vốn đạt được trong vòng 14–18 tháng vận hành thực tế.

Kết luận

Đồ án "Thiết kế cung cấp điện và hệ thống báo cháy cho tòa nhà phức hợp 17 tầng của Tổng công ty Xây dựng Bạch Đằng" do sinh viên Lê Đức Lương thực hiện dưới sự hướng dẫn của ThS. Nguyễn Đoàn Phong là một công trình nghiên cứu ứng dụng toàn diện, chuẩn xác và có giá trị thực tiễn cao. Bản thiết kế không chỉ đáp ứng nghiêm ngặt các quy chuẩn kỹ thuật quốc gia (TCVN 7447, TCXDVN 394, TCXDVN 46, TCVN 5738) mà còn giải quyết xuất sắc bài toán cân bằng giữa độ tin cậy vận hành – an toàn phòng chống cháy nổ – hiệu quả kinh tế.

Giải pháp ứng dụng kim thu sét phát tia tiên đạo sớm ESE Pulsar, hệ thống báo cháy địa chỉ liên động và mạng bảo vệ chọn lọc phối hợp cáp CADIVI - Aptomat theo tiêu chuẩn IEC tạo nên một mô hình thiết kế mẫu mực cho các kỹ sư điện - tự động hóa và các đơn vị tư vấn thiết kế M&E công trình cao tầng hiện đại.
