Tổng quan nghiên cứu

Hạ tầng y tế đóng vai trò xương sống trong việc bảo đảm an sinh xã hội và nâng cao chất lượng chăm sóc sức khỏe cộng đồng. Việc đầu tư xây dựng mới kết hợp cải tạo, nâng cấp các bệnh viện đa khoa tuyến huyện và tỉnh tại Việt Nam hiện nay đang đối mặt với nhiều thách thức kỹ thuật phức tạp. Không giống các công trình dân dụng thông thường, thi công bệnh viện đòi hỏi sự tích hợp chặt chẽ giữa kỹ thuật xây dựng kết cấu chịu lực và các hệ thống cơ điện lạnh, kỹ thuật y tế chuyên biệt như phòng mổ áp lực dương, hệ thống khí y tế trung tâm và kiểm soát nhiễm khuẩn nghiêm ngặt.

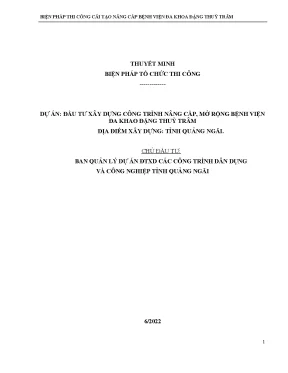

Tài liệu "Biện pháp thi công cải tạo nâng cấp Bệnh viện Đa khoa Đặng Thùy Trâm" là một bộ hồ sơ thuyết minh kỹ thuật toàn diện, giải quyết trọn vẹn bài toán thi công xây lắp công trình y tế từ A-Z. Tài liệu tháo gỡ điểm nghẽn lớn nhất trong thực tiễn: làm thế nào để vừa triển khai thi công khối nhà mới 5 tầng, vừa cải tạo khối nhà hành chính hiện hữu mà không làm ảnh hưởng đến môi trường vô trùng và hoạt động khám chữa bệnh thường nhật. Bằng cách thiết lập phương pháp tiếp cận khoa học, tuân thủ nghiêm ngặt hệ thống Tiêu chuẩn Quốc gia (TCVN), tài liệu mang đến giải pháp tổ chức tổng mặt bằng tối ưu, quy trình kiểm soát chất lượng đa tầng và biện pháp thi công chi tiết cho từng hạng mục công việc.

Nội dung chi tiết

                     BIỆN PHÁP THI CÔNG BỆNH VIỆN ĐA KHOA
 [XÂY DỰNG CƠ BẢN]             [HỆ THỐNG M&E Y TẾ]         [QUẢN LÝ & AN TOÀN]
  - Khối mới 5 tầng (5.498m²)   - Khí y tế trung tâm        - Phân luồng & rào chắn
  - Móng băng B20, thép CB400   - Phòng mổ vô trùng & HEPA  - QA/QC phòng LAS-XD
  - Cải tạo khối hành chính     - ĐHKK VRV & Thang máy      - Vệ sinh môi trường
  - Cầu nối, nhà xe, bể ngầm    - PCCC Diesel & Pentax      - An toàn lao động

1. Cơ sở pháp lý, quy chuẩn kỹ thuật và quy mô dự án

Để đảm bảo tính hợp pháp và chất lượng bền vững cho công trình, hồ sơ thuyết minh biện pháp thi công được xây dựng trên nền tảng khung pháp lý chặt chẽ và hệ thống tiêu chuẩn kỹ thuật hiện hành của Nhà nước:

  • Cơ sở pháp lý: Căn cứ Luật Xây dựng số 50/2014/QH13 (sửa đổi bổ sung số 62/2020/QH14), Luật Đầu tư công số 39/2019/QH14, Nghị định 15/2021/NĐ-CP về quản lý dự án đầu tư xây dựng, và Thông tư 07/2021/TT-BYT quy định về cơ cấu tổ chức trung tâm y tế.
  • Hệ thống tiêu chuẩn xây dựng cốt lõi:
    • Tổ chức và quản lý chất lượng: TCVN 4055:2012 (Tổ chức thi công), TCVN 5637:1991 (Quản lý chất lượng xây lắp), TCVN 4091:1985 (Nghiệm thu công trình xây dựng).
    • Trắc địa và quan trắc lún: TCXD 9364:2012 (Kỹ thuật đo đạc nhà cao tầng), TCXDVN 9360:2012 (Quy trình xác định độ lún bằng phương pháp đo cao hình học).
    • Kết cấu bê tông cốt thép: TCVN 4453:1995 (Kết cấu bê tông và BTCT toàn khối), TCVN 9386:2012 (Thiết kế công trình chịu động đất), TCVN 8828:2011 (Bảo dưỡng ẩm tự nhiên cho bê tông).
    • Hệ thống cơ điện & hoàn thiện: TCXD 232:1999 (Chế tạo, lắp đặt hệ thống thông gió - ĐHKK), TCVN 9385:2012 (Hướng dẫn chống sét công trình), TCVN 4519:1988 (Cấp thoát nước bên trong nhà).

Dự án có quy mô gồm khối nhà chính 5 tầng xây mới với tổng diện tích sàn khoảng 5.498 m², cải tạo khối nhà hành chính hiện hữu diện tích 1.240 m², hành lang cầu nối dài 60m kết nối giao thông nội khu bệnh viện, nhà để xe 310 m², bể nước ngầm dung tích 15 m³ và hệ thống đường nội bộ, sân vườn cảnh quan đồng bộ.

2. Biện pháp kỹ thuật thi công xây dựng phần thô và hoàn thiện kiến trúc

Hạng mục xây dựng dân dụng được tổ chức thực hiện theo quy trình cơ giới hóa đồng bộ, kiểm soát chặt chẽ sai số hình học và độ bền kết cấu:

  • Công tác trắc đạc và xử lý nền móng: Sử dụng máy trắc đạc điện tử độ chính xác cao để định vị tim trục công trình, lập mốc chuẩn quan trắc độ lún định kỳ qua từng giai đoạn thi công. Móng công trình là hệ móng băng một phương bằng bê tông cốt thép đặt trên nền địa chất tự nhiên ổn định. Đất đào móng được gom gọn, kết hợp hệ thống mương rãnh tiêu thoát nước cục bộ để ngăn ngập úng trong mùa mưa.
  • Gia công lắp dựng cốp pha và cốt thép: Cốp pha sử dụng kết hợp giữa cốp pha thép định hình và ván ép phủ phim công nghệ cao, đảm bảo độ kín khít, hạn chế mất nước xi măng và tạo bề mặt bê tông phẳng mịn. Cốt thép sử dụng mác CB240-T đối với thép tròn trơn đường kính D < 10mm và CB400-V đối với thép thanh vằn D ≥ 10mm. Thép được cắt uốn hoàn toàn bằng máy móc chuyên dụng, bảo quản trên đà kê cao cách mặt đất tối thiểu 45cm tại bãi gia công.
  • Công tác đổ bê tông toàn khối: Toàn bộ cột, dầm, sàn khối nhà chính 5 tầng sử dụng bê tông thương phẩm đá 1x2 cấp bền B20 (tương đương M250). Bê tông được vận chuyển bằng xe bồn và bơm lên cao bằng máy bơm bê tông công suất ≥ 50 m³/h kết hợp cẩu tháp và vận thăng lồng. Quá trình đầm nén sử dụng máy đầm dùi, đầm bàn đúng kỹ thuật, sau đó thực hiện bảo dưỡng ẩm phủ bao tải ướt liên tục theo quy chuẩn.
  • Hoàn thiện kiến trúc và cải tạo công trình hiện hữu: Xây tường ngăn bằng gạch không nung thân thiện với môi trường, trát vữa mác tiêu chuẩn, bả matit và sơn nước cao cấp. Sàn sảnh và hành lang được lát đá granite tự nhiên, phòng bệnh lát gạch granite 600x600mm, khu vệ sinh ốp lát gạch ceramic chống trượt. Đối với khối nhà cũ, nhà thầu tiến hành phá dỡ mái sảnh cũ, lắp dựng hệ lam nhôm chắn nắng mặt đứng, thay thế toàn bộ mái tôn 3 lớp cách âm cách nhiệt và cải tạo hệ thống nội thất hội trường.

3. Giải pháp thi công lắp đặt hệ thống thiết bị cơ điện và công nghệ y tế chuyên sâu

Điểm khác biệt cốt lõi của công trình bệnh viện nằm ở hệ thống thiết bị công nghệ y tế và cơ điện phức tạp, đòi hỏi quy trình lắp đặt chuyên biệt:

  • Hệ thống thiết bị phòng mổ và kiểm soát nhiễm khuẩn: Lắp đặt bồn rửa tay vô trùng ngoại khoa model BRT-302 chế tạo từ vật liệu Inox 304 không gỉ (dày 1.4mm), trang bị 4 vòi xả cảm ứng tự động dùng nước RO và nước sinh hoạt, tích hợp bơm tăng áp 125W, bộ lọc 3 cấp độ mịn từ 1 micron xuống 0.2 micron và hệ thống đèn chiếu tia cực tím (UV) tiệt trùng 29W. Khu vực kiểm soát nhiễm khuẩn bố trí bồn ngâm dụng cụ y tế BIT 4-4 với đầy đủ hệ thống cấp nhiệt, khử khuẩn tự động.
  • Hệ thống khí y tế trung tâm (Medical Gas System): Lắp đặt máy tạo oxy y tế áp lực cao Novamed NovaO2-H20 cung cấp oxy nồng độ chuẩn 93% ± 3%, công suất 1.2 m³/h, áp lực 4 bar, kết hợp bình lưu oxy 500L và bộ chuyển đổi nguồn dự phòng tự động. Hệ thống hút chân không sử dụng bơm hút vòng dầu MVO-031 lưu lượng 30 m³/h/máy, vận hành theo cơ chế thông minh luân phiên "bơm chạy ít giờ hơn được ưu tiên khởi động trước" cùng bình tích áp chân không 500L có van xả đáy.
  • Hệ thống điều hòa không khí (HVAC) và lọc bụi phòng sạch: Khối nhà chính sử dụng hệ thống ĐHKK trung tâm Daikin VRV Inverter 3 pha, kết hợp linh hoạt giữa dàn nóng công suất lớn (56kW - 117kW) và dàn lạnh cassette âm trần. Khu vực vô trùng và phòng bệnh đặc biệt được trang bị dàn lạnh chuyên dụng cho phòng sạch tích hợp phin lọc HEPA với hiệu suất giữ bụi đạt 99.97% theo phương pháp thử DOP. Khối cải tạo sử dụng điều hòa cục bộ Inverter tiết kiệm điện gas R32/R410A.
  • Hệ thống phòng cháy chữa cháy (PCCC) và phụ trợ: Lắp đặt trạm bơm cứu hỏa gồm 01 máy bơm chính động cơ Diesel Tesu công suất 90kW (120HP, cột áp 141m) kết hợp 01 máy bơm điện Pentax công suất 37kW (50HP) đấu nối từ bể nước ngầm 15 m³. Mạng lưới báo cháy tự động, đầu phun sprinkler, chuông đèn báo cháy và hệ thống đèn chiếu sáng sự cố được bố trí đồng bộ. Hệ thống thang máy gồm 02 thang tải bệnh nhân trọng tải ≥ 1350kg và 01 thang tải đồ bẩn riêng biệt trọng tải ≥ 1000kg. Chống sét công trình sử dụng kim thu sét phóng tia tiên đạo sớm (ESE) bán kính bảo vệ rộng 120m.

4. Tổ chức tổng mặt bằng, kiểm soát chất lượng (QA/QC) và an toàn môi trường

  • Tổ chức mặt bằng thi công thông minh: Tổng mặt bằng được quy hoạch phân khu khoa học gồm: văn phòng điều hành công trường gần cổng chính, kho chứa vật tư kín bảo quản thiết bị giá trị cao, bãi gia công cốp pha - cốt thép bố trí dọc tuyến vận chuyển của cẩu tháp, bãi cát đá vật liệu rời có bạt che chắn. Rào tôn cách ly hoàn toàn khu vực thi công với khu vực khám bệnh xung quanh. Vận chuyển vật tư siêu trường siêu trọng được bố trí vào ban đêm hoặc ngoài giờ cao điểm.
  • Quy trình quản lý chất lượng (QA/QC): Tất cả vật tư đầu vào (xi măng PCB40, thép, gạch, thiết bị y tế) phải mới 100%, có đầy đủ chứng chỉ xuất xứ (CO), chứng chỉ chất lượng (CQ) và phải lấy mẫu thí nghiệm nén/kéo tại phòng thí nghiệm hợp chuẩn (LAS-XD) được Chủ đầu tư phê duyệt trước khi đưa vào sử dụng. Thực hiện nghiệm thu nội bộ trước khi mời Tư vấn giám sát và Chủ đầu tư nghiệm thu chuyển bước thi công.
  • An toàn lao động và bảo vệ môi trường: Công nhân làm việc trên cao bắt buộc sử dụng dây an toàn, lưới chắn bụi bao quanh hệ dàn giáo ngoài. Các loại máy móc cơ giới nặng như cẩu tháp, máy vận thăng phải có hồ sơ kiểm định an toàn định kỳ. Nhà thầu bố trí xe tưới nước rửa đường, xe chở phế thải phủ bạt kín để triệt tiêu bụi mịn và hạn chế tối đa ô nhiễm tiếng ồn trong môi trường y tế.

Bảng so sánh các hệ thống kỹ thuật chính trong công trình

Hệ thống kỹ thuật Thiết bị / Vật liệu chính Thông số & Đặc tính kỹ thuật cốt lõi Mục tiêu & Phạm vi áp dụng
Kết cấu xây dựng Bê tông B20, thép CB400-V, cốp pha phủ phim Mác M250, cốt thép chịu lực cường độ cao Khung sàn chịu lực khối nhà chính 5 tầng
Thiết bị phòng mổ Bồn rửa tay vô trùng BRT-302 Inox 304, lọc 3 cấp (0.2µm), đèn UV tiệt trùng Phục vụ phẫu thuật, rửa tay ngoại khoa vô khuẩn
Khí y tế trung tâm Novamed NovaO2-H20 & Bơm chân không MVO-031 Oxy 93%±3%, áp lực 4 bar; hút chân không 30m³/h Cung cấp oxy phòng cấp cứu, phẫu thuật, hồi sức
Điều hòa không khí Daikin VRV Inverter & Phin lọc HEPA Gas R410A/R32, màng lọc HEPA hiệu suất 99.97% Duy trì nhiệt độ, kiểm soát hạt bụi vô trùng
Phòng cháy chữa cháy Bơm Diesel Tesu 90kW & Bơm Pentax 37kW Cột áp >100m, lưu lượng 60-240 m³/h Đảm bảo an toàn PCCC toàn bộ khối nhà
Thang máy y tế Thang chở cáng bệnh nhân & Thang đồ bẩn Tải trọng 1350kg và 1000kg, 5 điểm dừng Giao thông trục đứng, chống nhiễm khuẩn chéo

Ai nên đọc tài liệu này?

Tài liệu này là cẩm nang kỹ thuật hữu ích dành riêng cho các nhóm chuyên môn sau:

  • Chỉ huy trưởng công trình và Kỹ sư xây dựng: Cung cấp giải pháp triển khai thực địa, bố trí tổng mặt bằng, tính toán thiết bị thi công và biện pháp thi công cốp pha, cốt thép, bê tông đạt chuẩn TCVN.
  • Kỹ sư Cơ điện (M&E) và Kỹ sư Kỹ thuật Y sinh: Tài liệu tham khảo chuẩn mực về sơ đồ nguyên lý, đặc tính kỹ thuật và phương pháp lắp đặt hệ thống khí y tế, bồn rửa vô trùng, lọc khí HEPA phòng sạch và hệ thống PCCC công suất lớn.
  • Cán bộ Ban Quản lý dự án (QLDA) & Kỹ sư Tư vấn giám sát: Hướng dẫn quy trình nghiệm thu từng giai đoạn, hồ sơ kiểm định vật liệu, phương pháp kiểm tra chất lượng thi công và quản lý tiến độ hợp đồng.
  • Giảng viên và Sinh viên chuyên ngành Xây dựng / Kiến trúc / M&E: Nguồn tư liệu thực tế phục vụ làm đồ án tốt nghiệp, đồ án tổ chức thi công công trình công cộng phức tạp.

Yêu cầu kiến thức nền tảng: Người đọc cần có hiểu biết cơ bản về đọc bản vẽ kiến trúc - kết cấu, quy chuẩn xây dựng Việt Nam và các khái niệm cơ bản về hệ thống M&E y tế.

Câu hỏi thường gặp

1. Thuyết minh biện pháp thi công bệnh viện bao gồm những nội dung cốt lõi nào?

Hồ sơ bao gồm 4 phần chính: Căn cứ pháp lý và tiêu chuẩn áp dụng; Giải pháp tổ chức tổng mặt bằng công trường; Biện pháp kỹ thuật thi công xây dựng kết cấu, hoàn thiện và lắp đặt thiết bị M&E y tế (khí y tế, phòng mổ, điều hòa, PCCC); Biện pháp quản lý chất lượng (QA/QC), an toàn lao động và bảo vệ môi trường.

2. Quy trình kiểm tra và nghiệm thu vật tư, thiết bị trên công trường diễn ra như thế nào?

Vật tư đưa vào công trường phải là hàng mới 100% kèm chứng chỉ CO/CQ. Nhà thầu tiến hành kiểm tra nội bộ, lấy mẫu thí nghiệm tại phòng LAS-XD hợp chuẩn (kéo thép, nén mẫu bê tông). Khi có kết quả đạt chuẩn, nhà thầu lập phiếu yêu cầu nghiệm thu để Tư vấn giám sát và Chủ đầu tư phê duyệt trước khi thi công.

3. Tại sao hệ thống điều hòa không khí bệnh viện phải trang bị màng lọc HEPA?

Màng lọc HEPA có khả năng lọc sạch 99.97% các hạt bụi siêu mịn kích thước từ 0.3 micron cùng vi khuẩn, nấm mốc trong không khí theo phương pháp thử DOP. Trang bị phin lọc HEPA tại các phòng mổ và khu vực hồi sức giúp duy trì môi trường vô trùng tuyệt đối, ngăn ngừa nguy cơ nhiễm khuẩn chéo cho bệnh nhân.

4. Khi nào nhà thầu cần thực hiện vận chuyển vật tư nặng vào ban đêm?

Công tác vận chuyển vật tư nặng, cấu kiện cồng kềnh hoặc đổ bê tông khối lớn được ưu tiên thực hiện vào ban đêm hoặc ngoài giờ cao điểm khi công trình nằm trong khuôn viên bệnh viện đang hoạt động. Giải pháp này giúp tránh gây ùn tắc giao thông, giảm thiểu tiếng ồn và không làm gián đoạn việc cấp cứu, khám chữa bệnh.

5. Hệ thống khí y tế trung tâm trong dự án bệnh viện đa khoa gồm những hạng mục nào?

Hệ thống bao gồm máy tạo oxy áp lực cao Novamed NovaO2-H20 nồng độ 93% ± 3% kèm bình lưu 500L, hệ thống máy bơm hút chân không y tế vòng dầu MVO-031 có cơ chế điều khiển tự động cân bằng thời gian hoạt động, bình tích áp 500L, mạng lưới đường ống đồng dẫn khí và các đầu cấp khí đầu giường bệnh.

Kết luận

Tài liệu "Biện pháp thi công bệnh viện đa khoa từ A-Z" là một tài liệu kỹ thuật có giá trị thực tiễn vượt trội, phản ánh đầy đủ quy trình xây dựng công trình y tế hiện đại theo chuẩn mực xây dựng Việt Nam.

Các điểm đúc kết trọng tâm:

  • Quy trình chuẩn hóa: Kết hợp hoàn hảo giữa tiêu chuẩn xây dựng dân dụng chịu lực và các quy phạm kỹ thuật y tế nghiêm ngặt.
  • Giải pháp đa năng: Xử lý hiệu quả bài toán thi công khối nhà mới 5 tầng đan xen cải tạo khối nhà cũ mà không gây gián đoạn hoạt động bệnh viện.
  • Công nghệ chuyên sâu: Đưa ra thông số chi tiết của hệ thống khí y tế, phòng mổ vô trùng, lọc khí HEPA và PCCC công suất lớn.
  • Kiểm soát toàn diện: Thiết lập hệ thống QA/QC, giám sát trắc đạc, quan trắc lún và quy chuẩn bảo vệ môi trường chặt chẽ.

Trong xu hướng chuyển đổi số ngành xây dựng, các kỹ sư và nhà thầu có thể tiếp tục ứng dụng mô hình thông tin công trình (BIM) để phối hợp kiểm soát xung đột không gian đường ống M&E y tế, từ đó tối ưu hóa hơn nữa tiến độ và chi phí thi công. Hãy lưu lại và áp dụng ngay tài liệu này vào công tác lập biện pháp thi công, làm hồ sơ dự thầu hoặc triển khai các dự án y tế thực tế!
