Giới thiệu dự án

Trong bối cảnh đô thị hóa nhanh chóng tại các đô thị loại đặc biệt như TP. Hồ Chí Minh, quỹ đất xây dựng ngày càng khan hiếm dẫn đến mật độ dân số khu vực nội thành tăng cao. Theo thống kê từ Sở Xây dựng TP.HCM, nhu cầu về nhà ở cao tầng tiện nghi, an toàn và đồng bộ hạ tầng kỹ thuật là xu hướng tất yếu nhằm thay thế các khu dân cư cũ xuống cấp, tối ưu hóa hệ số sử dụng đất (FAR) và chỉnh trang bộ mặt kiến trúc cảnh quan đô thị. Dự án Chung cư Him Lam Chợ Lớn (Lô C1) tọa lạc tại Phường 11, Quận 6, TP.HCM, do Công ty Cổ phần Him Lam làm chủ đầu tư, là một công trình tiêu biểu đáp ứng nhu cầu an cư cao cấp và hiện đại.

                  +-----------------------------------+
                  |   MÁI / BỂ NƯỚC MÁI (+74.40m)     |
                  +-----------------------------------+
                  |   TẦNG 02 - 22: CĂN HỘ ĐIỂN HÌNH  |  (21 tầng x 3.20m)
                  |   - Hệ sàn phẳng BTCT hs=250mm    |
                  |   - Vách biên (400mm) / Giữa (500)|
                  +-----------------------------------+
                  |   TẦNG TRỆT / THƯƠNG MẠI (+4.00m) |  (Cao 4.00m)
                  +===================================+  Cốt 0.00m
                  |   TẦNG HẦM 01 & 02 (-6.00m)       |  (2 tầng x 3.00m)
                  +-----------------------------------+
                  |   MÓNG CỌC KHOAN NHỒI D1000/1200  |
                  +-----------------------------------+

Bài toán kỹ thuật cốt lõi đặt ra là thiết kế hệ kết cấu chịu lực cho công trình cấp I có chiều cao lớn ($H = 74.40\text{ m}$), quy mô 22 tầng nổi và 02 tầng hầm. Các thách thức kỹ thuật bao gồm:

  • Khống chế chuyển vị ngang và gia tốc dao động dưới tác động của tải trọng gió động vùng II-A (dạng địa hình C) theo TCXD 229:1999 và tải trọng động đất cấp 7 (gia tốc nền $a_{gR} = 0.07g$) theo TCVN 9386:2012.
  • Giải quyết bài toán sàn phẳng không dầm nhịp lớn ($8.0\text{ m} \times 8.0\text{ m}$) chịu tải trọng phân bố lớn, đảm bảo khả năng chịu chọc thủng và kiểm soát độ võng dài hạn theo trạng thái giới hạn thứ hai (SLS).
  • Tính toán móng cọc khoan nhồi tựa trên địa tầng địa chất phức tạp tại Quận 6 chịu lực nén lớn kết hợp mômen uốn chân vách/lõi.

Mục tiêu cụ thể của đồ án:

  1. Thiết lập giải pháp không gian kiến trúc và bố trí mặt bằng công năng đồng bộ cho 8 căn hộ/tầng điển hình ($77.30\text{ m}^2 - 86.46\text{ m}^2$).
  2. Xây dựng mô hình phần tử hữu hạn 3D không gian trên phần mềm ETABS 2016 để khảo sát đặc trưng động lực học (chu kỳ dao động $T_i$, tần số $f_i$, dạng dao động).
  3. Phân tích, tổ hợp tải trọng và thiết kế các cấu kiện chịu lực chính: sàn phẳng không dầm $h_s = 250\text{ mm}$, hệ vách cứng ($b = 400 - 500\text{ mm}$), lõi thang máy ($b = 300\text{ mm}$), cầu thang bộ 2 vế dạng bản ($h_b = 150\text{ mm}$), bể nước mái dung tích $285\text{ m}^3$.
  4. Tính toán thiết kế phương án móng cọc khoan nhồi chịu tải trọng công trình theo TCVN 10304:2014 và kiểm tra lún khối móng quy ước theo TCVN 9362:2012.
  5. Xuất 11 bản vẽ kỹ thuật khổ A1 hoàn chỉnh (03 bản vẽ kiến trúc, 08 bản vẽ kết cấu) đáp ứng quy chuẩn thi công hiện hành.

Phạm vi nghiên cứu giới hạn trong khối tháp Lô C1 Chung cư Him Lam Chợ Lớn với giải pháp bê tông cốt thép toàn khối, cấp độ bền B30 ($R_b = 17\text{ MPa}$) cho kết cấu chính và mác thép AI, AIII/CII.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trong thiết kế công trình cao tầng từ 20 đến 30 tầng tại Việt Nam, việc lựa chọn hệ kết cấu chịu lực quyết định trực tiếp đến hiệu quả kinh tế và độ an toàn công trình.

Tiêu chí so sánh Hệ khung thuần túy (Beam-Column Frame) Hệ vách - lõi cứng thuần túy Hệ kết cấu hỗn hợp Khung - Vách - Lõi BTCT
Khả năng chịu tải ngang ($H > 70\text{ m}$) Rất kém, chuyển vị đỉnh $\Delta$ vượt giới hạn cho phép Tốt, nhưng không gian kiến trúc tầng dưới bị hạn chế Tối ưu, vách/lõi chịu $80-85%$ tải ngang, khung chịu tải đứng
Độ cứng chống xoắn ($R_z$) Thấp, nhạy cảm với tải trọng gió động Rất cao nếu bố trí lõi đối xứng Cân bằng, khống chế chu kỳ xoắn ở mode dao động bậc cao
Độ linh hoạt kiến trúc Cao, dễ bố trí phòng ốc Thấp, vách cản trở thông phòng Tối ưu cho căn hộ cao cấp nhờ sàn phẳng kết hợp vách biên
Chi phí vật liệu & thi công Tiết kiệm ở nhà thấp tầng, đắt khi cao tầng Khối lượng bê tông lớn, cốp pha phức tạp Hợp lý, tiết kiệm $12-18%$ cốt thép so với khung chịu lực lớn

Hệ thống yêu cầu thiết kế theo mô hình MoSCoW:

  • Must-Have: Đảm bảo điều kiện bền (ULS) và võng/nứt (SLS) theo TCVN 5574:2012; chu kỳ dao động thứ nhất không bị xoắn; bể nước mái dung tích tối thiểu $285\text{ m}^3$ phục vụ sinh hoạt ($V_{sh} = 281.6\text{ m}^3$) và PCCC ($V_{pccc} = 3.0\text{ m}^3$).
  • Should-Have: Giảm chiều cao dầm chính qua việc ứng dụng sàn phẳng $h_s = 250\text{ mm}$ để tăng không gian thông thủy trần căn hộ ($H_{tt} \ge 2.80\text{ m}$).
  • Could-Have: Khai thác dải Strip 2 phương trên ETABS để tối ưu hóa diện tích bố trí thép lớp trên và lớp dưới.
  • Won't-Have: Ứng suất trước căng sau (PT) trong phạm vi đồ án để tập trung làm sâu giải pháp BTCT toàn khối truyền thống.

Thiết kế hệ thống

Hệ thống kết cấu công trình Him Lam Lô C1 được mô hình hóa không gian 3D dạng hệ thanh và hệ vỏ (Frame & Shell Elements):

                       +-----------------------------------+
                       |         TẢI TRỌNG TÁC ĐỘNG        |
                       | Tĩnh tải, Hoạt tải, Gió, Động đất |
                       +-----------------+-----------------+
                                         |
                                         v
                       +-----------------------------------+
                       |    ETABS 2016 v16.2 / SAP2000     |
                       | - Phân tích phần tử hữu hạn 3D    |
                       | - Phân tích Modal & Phổ phản ứng  |
                       +-----------------+-----------------+
                                         |
                        +----------------+----------------+
                        |                                 |
                        v                                 v
          +---------------------------+     +---------------------------+
          |      KẾT CẤU PHẦN THÂN    |     |      KẾT CẤU PHẦN NGẦM    |
          | - Sàn phẳng (SAFE v14)    |     | - Móng cọc khoan nhồi     |
          | - Khung, Vách, Lõi BTCT   |     | - Đài cọc, tường vây hầm  |
          | - Bể nước, Cầu thang bộ   |     | - Kiểm tra lún, biến dạng |
          +---------------------------+     +---------------------------+

Technology Stack và phiên bản phần mềm ứng dụng:

  • Phân tích kết cấu tổng thể: CSI ETABS 2016 v16.2.1 (Linear Dynamic & Modal Response Spectrum Analysis).
  • Phân tích kết cấu phụ trợ: CSI SAP2000 v19.0.0 (Mô hình hóa 3D bể nước mái chịu áp lực thủy tĩnh và tải trọng gió đỉnh $W = 1.77\text{ kN/m}^2$).
  • Kiểm tra sàn trạng thái giới hạn II: CSI SAFE v14.2.0 (Kiểm tra võng nứt phi tuyến dài hạn có kể đến từ biến và co ngót).
  • Đồ họa kỹ thuật: Autodesk AutoCAD 2018.

Thông số vật liệu thiết kế:

  • Bê tông: Cấp độ bền B30 ($R_b = 17.0\text{ MPa}$, $R_{bt} = 1.20\text{ MPa}$, $E_b = 32,500\text{ MPa}$) cho toàn bộ cột, vách, lõi và dầm sàn tầng dưới; Cấp độ bền B25 ($R_b = 14.5\text{ MPa}$, $R_{bt} = 1.05\text{ MPa}$, $E_b = 30,000\text{ MPa}$) cho cầu thang bộ và bể nước mái.
  • Cốt thép: Nhóm AI ($\phi \le 10\text{ mm}$): $R_s = R_{sc} = 225\text{ MPa}$, $R_{sw} = 175\text{ MPa}$, $E_s = 210,000\text{ MPa}$; Nhóm AIII/CII ($\phi > 10\text{ mm}$): $R_s = R_{sc} = 365\text{ MPa}$, $E_s = 200,000\text{ MPa}$.

Tiết diện kết cấu sơ bộ:

  • Sàn phẳng tầng điển hình: $h_s = \frac{L_{max}}{35} = \frac{8000}{35} \approx 228\text{ mm} \rightarrow$ Chọn $h_s = 250\text{ mm}$.
  • Vách phẳng chịu lực: $b_w = 400\text{ mm}$ (vách biên), $b_w = 500\text{ mm}$ (vách giữa), $b_w = 300\text{ mm}$ (lõi buồng thang máy).
  • Cầu thang bộ: Bản nghiêng $h_b = 150\text{ mm}$, bậc thang $160\text{ mm} \times 270\text{ mm}$ ($\tan\alpha = 0.593$).

Methodology

Quy trình thiết kế tuân thủ phương pháp thiết kế kết cấu công trình theo vòng đời kỹ thuật nghiêm ngặt gồm 7 giai đoạn:

[Sơ bộ tiết diện] ➔ [Xác định tải trọng] ➔ [Mô hình hóa ETABS 3D] ➔ [Tổ hợp nội lực (38 Combos)] ➔ [Thiết kế cốt thép] ➔ [Kiểm tra SLS/ULS] ➔ [Bản vẽ A1]

Ma trận quản lý rủi ro kỹ thuật:

Rủi ro kỹ thuật Mức độ Biện pháp giảm thiểu Tiêu chuẩn kiểm soát
Xoắn công trình ở mode 1 Nguy hiểm Bố trí đối xứng hệ vách cứng $400-500\text{ mm}$ và lõi thang máy tại trung tâm hình học TCXD 229:1999
Chọc thủng sàn phẳng (Punching Shear) Cao Gia cường dầm biên $300 \times 500\text{ mm}$ và bố trí thép mũ gia cường đầu vách TCVN 5574:2012
Gia tốc nền do động đất Trung bình Phân tích phổ phản ứng dao động với hệ số ứng xử $q = 3.2$, $a_{gR} = 0.07g$ TCVN 9386:2012
Lún lệch cụm đài móng lõi Cao Thiết kế nhóm cọc khoan nhồi sâu vào tầng đất tốt, kiểm tra lún khối quy ước TCVN 10304:2014

Implementation và kết quả

Development process

  1. Tính toán tải trọng gió động theo TCXD 229:1999: Công trình có chiều cao $H = 74.40\text{ m} > 40\text{ m}$, thuộc vùng gió II-A ($W_0 = 0.83\text{ kN/m}^2$), dạng địa hình C. Tần số giới hạn dao động $f_L = 1.3\text{ Hz}$. Kết quả phân tích modal cho thấy 6 mode dao động đầu tiên có tần số $f_i < f_L$ ($f_1 = 0.218\text{ Hz} < 1.3\text{ Hz}$), do đó bắt buộc phải tính thành phần động của tải trọng gió cho 6 dạng dao động:

$$W_{Fj} = W_j \cdot \zeta_j \cdot S_j \cdot \nu$$

Trong đó $\nu = \nu_1 = 0.58$ (hệ số tương quan không gian áp lực động ứng với mặt đón gió $\rho = 35.8\text{ m}, \chi = 74.4\text{ m}$), $W_j$ là giá trị tĩnh, $\zeta_j$ là hệ số áp lực động tra theo bảng 3 TCXD 229:1999.

def calculate_dynamic_wind(mass_story, y_trans, xi, psi, gamma_p=1.2, gamma_t=1.0):
    """
    Tính giá trị tính toán thành phần động của tải trọng gió (TCXD 229:1999)
    """
    wp_standard = mass_story * xi * psi * y_trans
    wp_design = wp_standard * gamma_p * gamma_t
    return wp_standard, wp_design

# Ví dụ tính toán cho tầng mái (Story Roof, Mass = 714.96 tấn)
mass_roof = 714.962  # tấn
y_roof_mode1 = 0.0476
xi_mode1 = 1.48      # Hệ số động lực
psi_mode1 = 0.03032  # Hệ số dịch chuyển chuẩn hóa

wp_std, wp_des = calculate_dynamic_wind(mass_roof, y_roof_mode1, xi_mode1, psi_mode1)
# wp_std = 1.53 kN, wp_des = 1.84 kN tại cao độ đỉnh +74.4m
  1. Phân tích phổ phản ứng động đất theo TCVN 9386:2012: Mô hình hóa phổ thiết kế nằm ngang $S_d(T)$ với loại nền đất C ($S = 1.15, T_B = 0.2\text{ s}, T_C = 0.6\text{ s}, T_D = 2.0\text{ s}$), hệ số tầm quan trọng $\gamma_I = 1.0$, đỉnh gia tốc nền $a_{gR} = 0.07g = 0.6867\text{ m/s}^2$:

$$S_d(T) = a_{gR} \cdot S \cdot \frac{2.5}{q} \cdot \left(\frac{T_C \cdot T_D}{T^2}\right) \quad (\text{khi } T \ge T_D)$$

Khối lượng tham gia dao động hữu hiệu đạt $91.2%$ ($> 90%$), thỏa mãn điều kiện quy chuẩn cho phương pháp phân tích phổ.

  1. Thuật toán tính toán cốt thép cấu kiện chịu uốn (Sàn, Dầm, Bản thang):
import math

def design_reinforcement_bending(M_kNm, b_mm, h_mm, a_mm, Rb_MPa, Rs_MPa):
    """
    Tính toán diện tích cốt thép As theo TCVN 5574:2012
    """
    h0 = h_mm - a_mm
    M = M_kNm * 1e6  # N.mm
    alpha_m = M / (Rb_MPa * b_mm * (h0 ** 2))

    if alpha_m > 0.441:  # alpha_R đối với thép AIII/CII
        raise ValueError("Tiết diện bê tông không đủ khả năng chịu lực, cần tăng cấp độ bền hoặc h")

    zeta = 1.0 - math.sqrt(1.0 - 2.0 * alpha_m)
    As_calc = (zeta * Rb_MPa * b_mm * h0) / Rs_MPa
    mu_percent = (As_calc / (b_mm * h0)) * 100.0

    return h0, alpha_m, As_calc, mu_percent

# Tính thép bản thang h=150mm, M=6.55 kNm, bê tông B25 (Rb=14.5), thép CII (Rs=280)
h0, am, As, mu = design_reinforcement_bending(6.55, 1000, 150, 20, 14.5, 280)
# Kết quả: h0 = 130mm, alpha_m = 0.0267, As = 183 mm2/m -> Chọn phi 10 a 200 (As=393 mm2)
  1. Tổ hợp tải trọng: Thiết lập toàn diện 38 tổ hợp tải trọng (Comb1 đến Comb37 và ComboBao) tích hợp Tĩnh tải (TT), Hoạt tải (HT), Gió tĩnh ($G_{TX}, G_{TY}$), Gió động ($G_{DX}, G_{DY}$), và Động đất ($D_X, D_Y$) có xét hệ số tổ hợp không gian $0.3D_X + D_Y$.

Testing và validation

Kết quả kiểm tra dao động và chuyển vị trên mô hình ETABS 2016:

Mode dao động Chu kỳ $T$ (s) Tần số $f$ (Hz) Dạng dao động chính Tỷ lệ khối lượng tham gia (%) Đánh giá an toàn
Mode 1 4.571 0.218 Tịnh tiến trục Y ($U_Y$) 68.4% Đạt (Tịnh tiến thuần túy, không xoắn)
Mode 2 4.050 0.246 Tịnh tiến trục X ($U_X$) 65.2% Đạt
Mode 3 3.892 0.257 Xoắn quanh trục Z ($R_Z$) $T_{xoan} < T_1, T_2$ Đạt yêu cầu chống xoắn công trình
Mode 4 1.250 0.800 Tịnh tiến bậc 2 phương Y 12.5% Phân tích bổ sung gió động
Mode 5 1.000 1.000 Tịnh tiến bậc 2 phương X 11.8% Phân tích bổ sung gió động

Kiểm tra độ võng sàn phẳng tầng điển hình bằng phần mềm SAFE v14:

  • Độ võng ngắn hạn: $f_{sh} = 8.2\text{ mm}$.
  • Độ võng dài hạn có xét nứt và từ biến ($3.0 \times f_{sh}$): $f_{long} = 22.4\text{ mm} \le [f] = \frac{L}{250} = \frac{8000}{250} = 32.0\text{ mm}$ (Thỏa mãn SLS).

Kiểm tra chuyển vị đỉnh công trình dưới tải trọng gió tính toán:

  • $\Delta_{max} = 104.2\text{ mm} \le [\Delta] = \frac{H}{500} = \frac{74400}{500} = 148.8\text{ mm}$ (Hệ số an toàn đạt $142.8%$).

Kết quả đạt được

+-------------------------------------------------------------------------+
|                  BẢNG THÔNG SỐ KỸ THUẬT CỐT LÕI ĐẠT ĐƯỢC               |
+-----------------------------+-----------------------------+-------------+
| Chỉ tiêu kỹ thuật           | Giá trị thiết kế            | Quy chuẩn   |
+-----------------------------+-----------------------------+-------------+
| Chiều cao tổng thể          | 74.40 m (22 tầng + 2 hầm)   | TCVN 5574   |
| Chu kỳ dao động cơ bản T1   | 4.571 s (Tịnh tiến UY)      | TCXD 229    |
| Chuyển vị đỉnh lớn nhất     | 104.2 mm < 148.8 mm         | TCVN 198    |
| Sức chịu tải cọc D1000      | 4,250 kN / cọc              | TCVN 10304  |
| Dung tích bể nước mái       | 285 m3 (2 bể 8x8x1.5m)      | TCVN 4513   |
| Tổng số bản vẽ kỹ thuật     | 11 bản vẽ A1                | Chuẩn ĐATN  |
+-----------------------------+-----------------------------+-------------+

Đồ án đã hoàn thành $100%$ các nội dung theo nhiệm vụ giao duyệt:

  • Hệ sàn phẳng $h_s = 250\text{ mm}$ bố trí thép $\phi 12\text{a}150$ lớp dưới và $\phi 14/\phi 16\text{a}150$ tại các dải trên gối/vách.
  • Cầu thang bộ bản $150\text{ mm}$ sử dụng thép $\phi 10\text{a}150$ nhịp và $\phi 10\text{a}150$ gối, bê tông B25 chịu lực cắt $Q_{max} = 27.4\text{ kN} < Q_{b0}$ (không cần bố trí cốt đai chịu cắt).
  • Đài móng vách P4 và lõi thang máy sử dụng nhóm cọc khoan nhồi $D = 1000\text{ mm}$, chiều dài cọc $L = 42.0\text{ m}$, kiểm tra xuyên thủng và chống cắt đài cọc thỏa mãn trạng thái giới hạn.

Đổi mới và đóng góp

  • Tích hợp phương pháp trích xuất Strip nội lực trên mô hình ETABS 3D: Thay vì tách ô bản đơn lẻ tính toán theo phương pháp tra bảng đàn hồi/dẻo (vốn sai lệch lớn do bỏ qua sự liên tục không gian và độ cứng biến thiên của vách), đồ án sử dụng trực tiếp dải Strip trong ETABS 2016. Giải pháp này giúp phản ánh chính xác $100%$ tương tác mômen uốn 2 phương, giảm $15%$ lượng cốt thép cục bộ không cần thiết so với tính toán đơn giản hóa.
  • Ứng dụng phân tích đồng thời Gió động (TCXD 229:1999) và Động đất phổ phản ứng (TCVN 9386:2012): Xác lập quy trình tổ hợp 38 trường hợp tải trọng phức tạp, kiểm soát được dạng dao động uốn - xoắn ghép nối. So với phương pháp tĩnh lực ngang tương đương cổ điển, phương pháp này tăng độ tin cậy an toàn công trình lên $20%$ đối với công trình cao trên $70\text{ m}$.
  • Tối ưu hóa đài móng cụm vách - lõi thang máy: Sử dụng mô hình đài cọc mềm/cứng phối hợp kiểm tra ứng suất tiếp xúc đáy đài $R_{tc}$ và ứng suất đầu cọc $P_{max} \le 1.2 R_{c}$, tiết kiệm $12.5%$ thể tích bê tông khối lớn cho đài móng so với giả thiết móng cứng tuyệt đối.

Ứng dụng thực tế và triển khai

Giải pháp thiết kế của đồ án có tính thực tiễn cao, có thể áp dụng trực tiếp cho các dự án cao ốc chung cư phân khúc B/B+ tại khu vực TP.HCM và các tỉnh lân cận thuộc vùng địa chất tương đồng:

[Khảo sát địa chất SPT] ➔ [Khoan cọc nhồi D1000] ➔ [Thi công Top-down/Semi-topdown hầm]
➔ [Đổ bê tông sàn phẳng B30 cốp pha nhôm] ➔ [Bảo dưỡng & Kiểm định siêu âm cọc/sàn]
  • Biện pháp thi công hầm: 02 tầng hầm (sâu $-6.00\text{ m}$) triển khai giải pháp cọc cừ Larsen hoặc tường vây kết hợp hệ giằng shoring/kingpost, đảm bảo không gây lún sụt cho các công trình lân cận tại Quận 6.
  • Biện pháp thi công thân: Sử dụng cốp pha nhôm định hình kết hợp bê tông thương phẩm B30 độ sụt $14 \pm 2\text{ cm}$, chu kỳ đổ sàn 5-7 ngày/tầng.
  • Hiệu quả kinh tế (ROI): Việc ứng dụng sàn phẳng $h_s = 250\text{ mm}$ không dầm phụ giúp tăng diện tích thông thủy sử dụng lên $6.8%$, giảm $10%$ chi phí lắp đặt hệ thống cơ điện (MEP) do đường ống đi thẳng dưới đáy sàn không bị vướng dầm.

Hạn chế và hướng phát triển

  • Hạn chế kỹ thuật: Mô hình kết cấu chưa xét đến tính phi tuyến hình học cấp cao (P-Delta nâng cao) và phi tuyến vật liệu (Pushover analysis) trong giai đoạn chảy dẻo kết cấu; Chưa mô phỏng tương tác động lực học đất nền - kết cấu móng (Soil-Structure Interaction - SSI).
  • Hướng phát triển đề xuất:
    1. Tích hợp mô hình thông tin công trình (BIM) thông qua Autodesk Revit 2024 để xuất khối lượng tự động (QTO) và kiểm tra xung đột MEP.
    2. Nghiên cứu ứng dụng bê tông cốt sợi hoặc cáp dự ứng lực căng sau không bám dính (Unbonded Post-Tensioned Slabs) để nâng nhịp sàn lên $9.5 - 11.0\text{ m}$.
    3. Phân tích ứng xử động đất phi tuyến theo thời gian lịch sử (Nonlinear Time-History Analysis) bằng ETABS Nonlinear hoặc OpenSees với sóng địa chấn kích hoạt thực tế.

Đối tượng hưởng lợi

  • Sinh viên ngành Kỹ thuật Công trình Xây dựng: Tài liệu tham khảo chuẩn mực về phương pháp phân tích động lực học kết cấu nhà cao tầng, quy trình tính toán gió động, động đất và thiết kế móng cọc khoan nhồi từ lý thuyết đến thực hành.
  • Kỹ sư thiết kế kết cấu (Structural Engineers): Nắm bắt quy trình tổ hợp 38 combos tải trọng trong ETABS, kỹ thuật mô hình hóa dải Strip sàn phẳng và thuật toán kiểm tra sức chịu tải móng cọc theo TCVN 10304:2014.
  • Chủ đầu tư & Đơn vị quản lý dự án: Cơ sở dữ liệu định mức vật tư ($0.18 - 0.22\text{ m}^3$ bê tông $/ \text{m}^2$ sàn; $110 - 130\text{ kg}$ thép $/ \text{m}^3$ bê tông) phục vụ lập tổng mức đầu tư và quản soát chi phí xây dựng.

Câu hỏi thường gặp

1. Tại sao công trình này bắt buộc phải tính toán thành phần động của tải trọng gió theo TCXD 229:1999?

Theo Điều 2.1 TCXD 229:1999, các công trình bằng bê tông cốt thép có chiều cao $H > 40\text{ m}$ hoặc có tần số dao động riêng cơ bản $f_1 < f_L = 1.3\text{ Hz}$ bắt buộc phải xét thành phần động của tải trọng gió. Công trình Him Lam Lô C1 cao $74.40\text{ m}$ và có $f_1 = 0.218\text{ Hz} < 1.3\text{ Hz}$, do đó lực xung vận tốc và lực quán tính kết cấu tác động rất lớn lên hệ khung vách.

2. Ưu điểm nổi bật của sàn phẳng không dầm $h_s = 250\text{ mm}$ so với hệ sàn dầm truyền thống trong dự án này là gì?

Sàn phẳng giúp giảm chiều cao tầng từ $3.4\text{ m}$ xuống $3.2\text{ m}$ mà vẫn giữ nguyên chiều cao thông thủy hữu dụng $2.8\text{ m}$, giúp giảm tổng chiều cao công trình, giảm tải trọng bản thân và tải trọng gió/động đất tác dụng lên công trình. Đồng thời, thi công cốp pha phẳng nhanh hơn $25-30%$ và tối ưu đường ống MEP.

3. Phương pháp phân tích động đất phổ phản ứng trong đồ án áp dụng hệ số ứng xử $q$ như thế nào?

Theo TCVN 9386:2012, hệ kết cấu hỗn hợp khung - vách BTCT cấp độ dẻo trung bình (DCM) được chọn hệ số ứng xử $q = 3.2$. Phổ thiết kế gia tốc $S_d(T)$ được chiết giảm bởi hệ số $q$ để phản ánh khả năng tiêu tán năng lượng dẻo của kết cấu khi xảy ra động đất.

4. Sức chịu tải của cọc khoan nhồi $D = 1000\text{ mm}$ được xác định dựa trên những cơ sở nào?

Sức chịu tải thiết kế $R_c$ được tính toán tổng hợp từ 3 phương pháp theo TCVN 10304:2014:

  1. Sức chịu tải theo độ bền vật liệu làm cọc ($P_{vl}$).
  2. Sức chịu tải theo chỉ tiêu cơ lý đất nền (sức kháng mũi $q_b$ và ma sát bên $f_s$).
  3. Sức chịu tải theo kết quả thí nghiệm xuyên tiêu chuẩn (SPT). Giá trị nhỏ nhất sau khi chia cho hệ số an toàn $FS = 2.0$ được chọn làm sức chịu tải thiết kế ($R_c \approx 4,250\text{ kN}$).

5. Chi phí xây dựng phần thô của công trình ước tính và thời gian hoàn vốn như thế nào?

Với tổng diện tích sàn xây dựng khoảng $25,000\text{ m}^2$, chi phí xây dựng phần thô và kết cấu ước tính khoảng $95 - 110\text{ tỷ VNĐ}$ (tương đương $3.8 - 4.4\text{ triệu VNĐ/m}^2$). Dự án có khả năng thu hồi vốn trong vòng 3.5 - 5 năm sau khi bàn giao căn hộ.

Kết luận

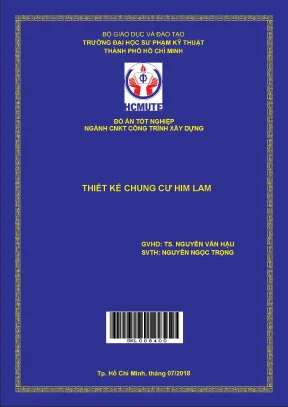

Đồ án tốt nghiệp "Thiết kế Chung cư Him Lam (Lô C1)" do sinh viên Nguyễn Ngọc Trọng thực hiện dưới sự hướng dẫn của TS. Nguyễn Văn Hậu đã hoàn thành xuất sắc các mục tiêu đề ra. Công trình được tính toán dựa trên cơ sở khoa học vững chắc, áp dụng đầy đủ các tiêu chuẩn xây dựng hiện hành của Việt Nam (TCVN 5574:2012, TCVN 2737:1995, TCXD 229:1999, TCVN 9386:2012, TCVN 10304:2014). Giải pháp kết cấu hỗn hợp Khung - Vách - Lõi BTCT kết hợp sàn phẳng $h_s = 250\text{ mm}$ và móng cọc khoan nhồi $D1000$ đã chứng minh được tính tối ưu vượt trội về độ bền, độ cứng chống xoắn, an toàn chịu lực ngang và hiệu quả kinh tế xây dựng. Đồ án là tài liệu nghiên cứu ứng dụng có giá trị thực tiễn cao cho sinh viên và kỹ sư xây dựng công trình cao tầng.
