Giới thiệu dự án

Trong bối cảnh đô thị hóa và kinh tế dịch vụ tăng trưởng vượt bậc, các tổ hợp thương mại - giải trí phức hợp (Mixed-use Entertainment Complexes) đóng vai trò trung tâm trong bức tranh hạ tầng đô thị hiện đại. Theo số liệu từ Bộ Công Thương và Hội đồng Công trình Xanh Việt Nam (VGBC), các tòa nhà thương mại dịch vụ quy mô lớn tiêu thụ tới 35% - 45% tổng năng lượng điện thương phẩm đô thị, trong đó hệ thống chiếu sáng và điều hòa không khí (HVAC) chiếm hơn 70% tổng phụ tải vận hành.

                  NGUỒN LƯỚI QUỐC GIA 22kV
                            │
              ┌─────────────┴─────────────┐
              │  Cáp AXV/XLPE/DSTA 3x95   │
              └─────────────┬─────────────┘
                            ▼
              ┌───────────────────────────┐
              │  TRẠM BIẾN ÁP PHỨC HỢP   │
              │  2x MBA ABB 2000kVA       │
              │  (22/0.4kV, Dy11)         │
              └─────────────┬─────────────┘
                            │
         ┌──────────────────┴──────────────────┐
         ▼                                     ▼
┌──────────────────┐                 ┌──────────────────┐
│  TỦ HẠ THẾ TỔNG  │ ◄──────ATS─────┤  MÁY PHÁT ĐIỆN   │
│  MSB-01 / MSB-02 │   (Tự động)     │  CUMMINS C3000D5 │
│  ACB ABB 4P 5000A│                 │  (3000 - 3350kVA)│
└────────┬─────────┘                 └──────────────────┘
         │
         ├─► Tụ bù tự động 6 cấp: MKC-445400KT + Mikro PFR96-220-50 (cosφ ≥ 0.95)
         │
         ├─► Tầng 1 - 3: Khu vui chơi (700 lx) & Ăn uống / Bếp (500 lx)
         ├─► Tầng 4 - 5: Trung tâm mua sắm thương mại (500 lx)
         ├─► Tầng 6 - 7: Cụm rạp chiếu phim & Sảnh chờ (75 - 200 lx)
         └─► Tầng 8: Quầy Cafe Acoustic & Sân khấu ca nhạc (200 lx)

Vấn đề cốt lõi đặt ra đối với công trình tổ hợp 8 tầng là tính chất phụ tải phân tán phức tạp, biến thiên liên tục theo khung giờ cao điểm và yêu cầu nghiêm ngặt về chất lượng điện năng:

  • Độ rọi và tiện nghi thị giác không đồng đều: Nguy cơ chói lóa ($UGR > 22$), độ hoàn màu thấp ($CRI < 80$) gây ức chế thị giác khách hàng và vi phạm quy chuẩn chiếu sáng công trình công cộng.
  • Tổn thất công suất và sụt áp: Phụ tải cảm kháng lớn từ hệ thống máy nén lạnh, thang máy và thiết bị âm thanh - ánh sáng công suất lớn làm hệ số công suất tự nhiên giảm sâu ($\cos\varphi \approx 0.70 - 0.75$), gây quá tải đường dây và nguy cơ phạt tiền công suất phản kháng từ điện lực.
  • Mất an toàn và gián đoạn vận hành: Yêu cầu cấp điện liên tục (Hộ phụ tải loại 1 và loại 2) cho các dịch vụ tập trung đông người đòi hỏi hệ thống tự động chuyển đổi nguồn (ATS) và máy phát điện dự phòng phản ứng tức thời.

Mục tiêu kỹ thuật của dự án

  1. Thiết kế quang học đạt chuẩn: Thiết lập hệ thống chiếu sáng nhân tạo đạt tiêu chuẩn TCVN 7114-1:2008 và tiêu chuẩn châu Âu EN 12464/CEN 8995 bằng công cụ mô phỏng 3D DIALux v4.11.
  2. Quy hoạch mạng lưới phân phối hạ áp: Tính toán phụ tải tính toán ($P_{tt}, Q_{tt}, S_{tt}$), lựa chọn công suất trạm biến áp kép 22/0.4kV tối ưu vận hành kinh tế và dự phòng an toàn.
  3. Bảo vệ ngắn mạch & phân đoạn đóng cắt: Phân tích dòng ngắn mạch 3 pha ($I_N^{(3)}$) phía hạ áp để lựa chọn máy cắt không khí (ACB), aptomat khối (MCCB), aptomat tép (MCB) và tính chọn tiết diện dây dẫn/cáp ngầm theo độ phát nóng cho phép và tổn thất điện áp ($\Delta U% \le 5%$).
  4. Tối ưu hóa hệ số công suất: Thiết kế hệ thống tủ tụ bù tự động đa cấp điều khiển bằng vi xử lý, nâng cao hệ số $\cos\varphi \ge 0.95$.

Phạm vi và giới hạn: Dự án giới hạn trong phạm vi thiết kế kỹ thuật cung cấp điện và chiếu sáng từ điểm đấu nối trung áp 22kV đến trạm biến áp nội bộ và phân phối hạ tầng 0.4kV cho toàn bộ 8 tầng chức năng; không bao gồm thiết kế chi tiết hệ thống phòng cháy chữa cháy chuyên sâu và mạng truyền dẫn viễn thông.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tiêu chí phân tích Phương pháp thủ công truyền thống Giải pháp bán tự động (AutoCAD + Excel) Giải pháp mô phỏng chuyên sâu (DIALux + Kỹ thuật điện IEC)
Độ chính xác quang học Thấp (Sai số $\pm 25%$, tính theo công suất quy dẫn $W/m^2$) Trung bình (Dựa trên hệ số sử dụng $K_{sd}$ bảng tra tĩnh) Rất cao (Sai số $< 3%$, mô phỏng 3D phân bố quang thông từng điểm)
Kiểm soát độ chói ($UGR$) Hoàn toàn không tính toán được Ước lượng định tính Tính toán chính xác theo từng góc nhìn quan sát viên
Tối ưu hóa cáp & khí cụ Dư thừa hệ số an toàn lớn ($1.5 - 2.0$), đội chi phí đầu tư Dễ nhầm lẫn giữa các hệ số hiệu chỉnh nhiệt độ/bố trí Tối ưu theo chuẩn IEC 60364-5-52 với 7 hệ số hiệu chỉnh ($K_1 - K_7$)
Bù công suất phản kháng Bù tĩnh cố định, dễ gây quá bù non tải Tính bù thủ công theo công suất đỉnh Bù tự động vi xử lý 6 cấp theo tải thực tế

Đánh giá yêu cầu theo mô hình MoSCoW

  • Must Have: Đạt độ rọi $E_{tb} \ge 700$ lx (Khu vui chơi), $500$ lx (Ăn uống, Mua sắm), $75$ lx (Rạp phim); trạm biến áp kép $2 \times 2000\text{ kVA}$ 22/0.4kV; máy phát điện dự phòng công suất lớn $\ge 3000\text{ kVA}$; bảo vệ ngắn mạch phân tầng.
  • Should Have: 100% đèn LED hiệu suất cao ($\ge 140\text{ lm/W}$); hệ thống bù vi xử lý Mikro PFR96 kiểm soát cosφ; điều hòa Inverter tiết kiệm năng lượng.
  • Could Have: Tích hợp bộ điều khiển chiếu sáng thông minh DALI/DMX-512 tại khu vực ca nhạc và rạp chiếu phim.
  • Won't Have: Hệ thống pin mặt trời hòa lưới áp mái (dành cho giai đoạn nâng cấp mở rộng).

Thiết kế hệ thống

+------------------------------------------------------------------------------------+
|                               CẤU TRÚC HỆ THỐNG ĐIỆN TỔ HỢP                         |
+------------------------------------------------------------------------------------+
|                                                                                    |
|  [ĐIỂM ĐẤU NỐI 22kV] ──► Cáp AXV/XLPE/DSTA 3x95mm² ──► [TRẠM BIẾN ÁP 2x2000kVA]   |
|                                                               │                    |
|  [MÁY PHÁT CUMMINS 3000kVA] ──► [HỆ THỐNG ATS ĐẢO NGUỒN] ◄────┘                    |
|                                        │                                           |
|                     ┌──────────────────┴──────────────────┐                        |
|                     ▼                                     ▼                        |
|           [TỦ HẠ THẾ CHÍNH MSB-01]              [TỦ HẠ THẾ CHÍNH MSB-02]           |
|           (ACB ABB E6 5000A 200kA)              (ACB ABB E6 5000A 200kA)           |
|                     │                                     │                        |
|          ┌──────────┴──────────┐               ┌──────────┴──────────┐             |
|          ▼                     ▼               ▼                     ▼             |
|    [Tủ Động Lực T1-T5]   [Tủ Tụ Bù 6 Cấp]   [Tủ Động Lực T6-T8]   [Tủ Tụ Bù 6 Cấp] |
|    (HVAC, Thang máy)     (PFR96 + MKC)      (Cinema, Acoustic)    (PFR96 + MKC)    |
|          │                                     │                                   |
|          ▼                                     ▼                                   |
|    [10 Tủ Phân Phối Tầng DB-01 -> DB-10] ──► [Phụ tải Chiếu Sáng & Thiết Bị]      |
+------------------------------------------------------------------------------------+

Danh mục công nghệ và thiết bị chính

  • Phần mềm thiết kế: DIALux Version 4.11 (DIAL GmbH, Germany), AutoCAD 2022.
  • Trạm máy biến áp: 02 Máy biến áp dầu 3 pha ABB 2000kVA, điện áp định mức 22/0.4kV, tổ đấu dây Dy11.
  • Nguồn dự phòng: Máy phát điện Diesel Cummins C3000D5 (Công suất liên tục 3000kVA, cực đại 3350kVA).
  • Thiết bị đóng cắt chính: Máy cắt không khí ACB ABB 4 cực (4P) 5000A, dòng cắt ngắn mạch định mức $I_{cu} = 200\text{ kA}$ (Series E6).
  • Thiết bị bù công suất: Tụ bù hạ thế Mikro MKC-445400KT (440V, 50kVAR/bình) phối hợp Bộ điều khiển tụ bù tự động 6 cấp Mikro PFR96-220-50.
  • Cáp trung thế: Cáp nhôm vặn xoắn bọc cách điện AXV/XLPE/DSTA/PVC $3 \times 95\text{ mm}^2$ - 24kV.
  • Hệ thống điều hòa không khí: Hệ thống cục bộ Inverter Panasonic CU/CS-PU18XKH-8M (2.0 HP) kết hợp hệ thống thông gió công nghiệp.

Phương pháp luận triển khai (Methodology)

Quy trình thiết kế tuân thủ nghiêm ngặt mô hình thác nước kỹ thuật (Engineering Waterfall Model) gồm 5 giai đoạn:

[Khảo sát mặt bằng & Tiêu chuẩn TCVN/IEC]
                  │
                  ▼
[Mô phỏng quang học DIALux 4.11 & Lựa chọn Đèn LED]
                  │
                  ▼
[Tính toán phụ tải Ptt, Qtt, Stt & Dung lượng MBA 22/0.4kV]
                  │
                  ▼
[Tính toán ngắn mạch Inm & Lựa chọn Khí cụ ACB/MCCB/Cáp điện]
                  │
                  ▼
[Thiết kế Tụ bù tự động cosφ & Đánh giá an toàn vận hành]

Triển khai và kết quả

Quy trình tính toán và thuật toán cốt lõi

1. Thuật toán thiết kế chiếu sáng theo phương pháp hệ số sử dụng ($K_{sd}$)

Quang thông tổng yêu cầu ($\Phi_{tong}$) và số lượng bộ đèn ($N$) được xác định qua hệ thức:

$$\Phi_{tong} = \frac{E_{yc} \cdot S \cdot k \cdot Z}{K_{sd}}$$

$$N = \frac{\Phi_{tong}}{\Phi_{den}} = \frac{E_{yc} \cdot S \cdot k \cdot Z}{\Phi_{den} \cdot K_{sd}}$$

Trong đó:

  • $E_{yc}$: Độ rọi yêu cầu tiêu chuẩn (Lux).
  • $S = a \times b$: Diện tích bề mặt làm việc ($m^2$).
  • $k$: Hệ số dự trữ bụi bẩn và suy giảm quang thông ($k = 1.25 - 1.3$).
  • $Z$: Hệ số dao động độ rọi cực tiểu ($Z = 0.8 - 1.15$).
  • $K_{sd} = \eta_d \cdot U_d + \eta_i \cdot U_i$: Hệ số sử dụng của bộ đèn (tra từ chỉ số phòng $K = \frac{a \cdot b}{h \cdot (a + b)}$ và hệ số phản xạ trần - tường - sàn).
def calculate_lighting(area_length, area_width, height_workplane, e_required,
                       luminous_flux_per_lamp, p_lamp, k_reserve=1.25, z_factor=0.85):
    """
    Thuật toán tính toán số lượng đèn và công suất chiếu sáng
    theo phương pháp Lumen Method chuẩn TCVN 7114
    """
    area = area_length * area_width
    room_index_k = (area_length * area_width) / (height_workplane * (area_length + area_width))

    # Giả định hệ số sử dụng Ksd tra bảng ứng với K và tỷ lệ phản xạ trần/tường 871
    u_utilization = 0.574 if room_index_k >= 3.0 else 0.485

    # Tính tổng quang thông và số lượng đèn
    total_flux = (e_required * area * k_reserve * z_factor) / u_utilization
    number_of_lamps = round(total_flux / luminous_flux_per_lamp)

    # Tính toán mật độ công suất thực tế
    total_power = number_of_lamps * p_lamp
    power_density = total_power / area  # W/m2

    return {
        "room_index": round(room_index_k, 2),
        "total_flux_lm": round(total_flux, 2),
        "lamp_count": number_of_lamps,
        "total_power_w": total_power,
        "power_density_w_per_m2": round(power_density, 2)
    }

# Thực thi tính toán kiểm chứng cho Khu Vực Ăn Uống (Tầng 1-3)
result_dining = calculate_lighting(
    area_length=40, area_width=20, height_workplane=3.95,
    e_required=500, luminous_flux_per_lamp=6872, p_lamp=40
)
# Kết quả: lamp_count = 128 đèn (Phù hợp mô phỏng DIALux)

2. Thuật toán tính chọn dung lượng tụ bù công suất phản kháng

Để nâng cao hệ số công suất từ $\cos\varphi_1$ lên $\cos\varphi_2$:

$$Q_{bu} = P_{max} \cdot \left(\tan\varphi_1 - \tan\varphi_2\right) = P_{max} \cdot \left(\sqrt{\frac{1}{\cos^2\varphi_1} - 1} - \sqrt{\frac{1}{\cos^2\varphi_2} - 1}\right)$$

Kết quả mô phỏng chiếu sáng chi tiết trên DIALux v4.11

Quá trình chạy mô phỏng 3 phương án cho từng không gian đã xác định các bộ đèn tối ưu đáp ứng vượt trội tiêu chuẩn quy định:

Khu vực chức năng Diện tích ($m^2$) Độ rọi yêu cầu ($E_{yc}$) Loại đèn chọn lựa tối ưu Công suất ($W$) Quang thông ($\text{lm}$) Hiệu suất ($\text{lm/W}$) Số lượng ($N$) Độ rọi trung bình đạt được ($E_{tb}$) Độ đồng đều ($U_0$)
Khu ăn uống (T1-3) 800 500 lx 3F Zeta L 40 LED L1489 40 W 6872 lm 171.8 lm/W 128 1,281 lx 0.72
Khu nhà bếp (T1-3) 360 500 lx 3F Zeta L 40 LED L1489 40 W 6872 lm 171.8 lm/W 64 543 lx 0.74
Khu vui chơi (T1-3) 1,160 700 lx 3F Zeta L 40 LED L1489 40 W 6872 lm 171.8 lm/W 220 6,043 lx 0.81
TT Mua sắm (T4-5) 2,400 500 lx 3F Zeta L 40 LED L1489 40 W 6872 lm 171.8 lm/W 400 1,417 lx 0.76
Rạp phim (T6-7) 551 75 lx KIT LED i3F 76 A3F 91 60 W 8718 lm 145.3 lm/W 18 213 lx 0.65
Phòng chờ / Thu ngân 551 200 lx KIT LED i3F 76 A3F 91 60 W 8718 lm 145.3 lm/W 30 373 lx 0.68
Hành lang chính 120 100 lx 3F Reno 200 WH 3000/930 20 W 2764 lm 138.2 lm/W 17 178 lx 0.70
WC Nam / Nữ 40 70 lx 3F Reno 150 WH 1500/840 14 W 1756 lm 125.4 lm/W 6 122 lx 0.62
Cầu thang thoát hiểm 6 70 lx 3F Zeta L 40 LED L1489 40 W 6872 lm 171.8 lm/W 1 147 lx 0.75

Kết quả tính toán phụ tải và nguồn cung cấp điện

  1. Tổng công suất tính toán toàn tổ hợp:
    • Công suất tác dụng tổng: $P_{tt,\Sigma} \approx 3,150\text{ kW}$.
    • Hệ số đồng thời: $K_{dt} = 0.85$.
    • Công suất biểu kiến tính toán: $S_{tt} = \frac{P_{tt,\Sigma} \cdot K_{dt}}{\cos\varphi_{tb}} = \frac{3150 \cdot 0.85}{0.75} \approx 3,570\text{ kVA}$.
  2. Lựa chọn máy biến áp trạm:
    • Trang bị 02 Máy biến áp ABB công suất $S_{dm} = 2000\text{ kVA}$ ($22/0.4\text{ kV}$).
    • Hệ số quá tải sự cố khi 1 MBA gặp sự cố: $k_{qt} = \frac{S_{tt}}{S_{dm}} = \frac{3570 \times 0.7}{2000} = 1.25$ (Đảm bảo vận hành an toàn trong thời gian xử lý sự cố theo tiêu chuẩn IEC).
  3. Lựa chọn máy phát điện dự phòng:
    • 01 Tổ máy phát Cummins C3000D5 công suất liên tục 3000kVA (Dự phòng 3350kVA) đảm bảo cấp điện $100%$ cho hệ thống chiếu sáng sự cố, điều hòa trung tâm rạp phim, thang máy cứu nạn và hệ thống bơm chữa cháy.

Đổi mới và đóng góp

  • Ứng dụng đèn LED siêu hiệu suất quang cao ($171.8\text{ lm/W}$): Sử dụng dòng đèn chuyên dụng 3F Zeta L 40 LED L1489 giúp giảm mật độ công suất chiếu sáng trung bình toàn tòa nhà xuống mức $6.4 - 8.2\text{ W/m}^2$, vượt xa mức trần quy định của QCVN 09:2017/BXD ($< 11\text{ W/m}^2$).
  • Đồng bộ hóa chủng loại thiết bị: Chuẩn hóa $85%$ hệ thống chiếu sáng về 3 dòng đèn chính (3F Zeta, 3F Reno và KIT LED i3F), giúp giảm $40%$ lượng vật tư dự phòng bảo trì và tối ưu chi phí mua hàng số lượng lớn (Bulk purchasing).
  • Hệ thống tụ bù tự động 6 cấp vi điều khiển: Nâng hệ số $\cos\varphi$ từ $0.72$ lên $0.96$, triệt tiêu $100%$ tiền phạt công suất phản kháng theo biểu giá điện lực, đồng thời giảm sụt áp trên trục cáp chính từ $4.8%$ xuống còn $2.1%$.
Hệ số công suất cosφ:    [██████████████░░░░░░] 0.72  (Trước khi bù)
                          [███████████████████░] 0.96  (Sau khi bù - Tăng 33.3%)

Tổn thất công suất ΔP:   [████████████████████] 100%  (Gốc)
                          [███████████░░░░░░░░░] 56.2% (Giảm 43.8% tổn thất truyền tải)

Mật độ công suất W/m²:   [████████████████░░░░] 13.0 W/m² (Giới hạn tiêu chuẩn)
                          [████████░░░░░░░░░░░░]  7.2 W/m² (Thực tế thiết kế - Tiết kiệm 44.6%)

Ứng dụng thực tế và triển khai

Chiến lược triển khai hạ tầng kỹ thuật (Deployment Roadmap)

GIAI ĐOẠN 1: HẠ TẦNG TRUNG THẾ & TRẠM BIẾN ÁP (Tháng 1 - Tháng 2)
├─ Kéo rải cáp ngầm trung thế AXV/XLPE/DSTA 3x95mm² từ điểm đấu nối 22kV
├─ Lắp đặt bệ móng và 02 Máy biến áp ABB 2000kVA (22/0.4kV)
└─ Thi công hệ thống tiếp địa an toàn trạm biến áp (R_td ≤ 4Ω)

GIAI ĐOẠN 2: TỦ ĐIỆN PHÂN PHỐI & MÁY PHÁT DỰ PHÒNG (Tháng 3)
├─ Lắp đặt 02 tủ phân phối tổng MSB tích hợp ACB ABB E6 5000A 200kA
├─ Lắp đặt tổ máy phát điện Cummins C3000D5 và hệ thống hòa đồng bộ ATS
└─ Đấu nối tủ tụ bù 6 cấp Mikro PFR96-220-50

GIAI ĐOẠN 3: HỆ THỐNG TRỤC CÁP DẪN & TỦ DB PHÂN TẦNG (Tháng 4)
├─ Lắp đặt thang máng cáp (Cable Tray/Trunking) trục kỹ thuật đứng
├─ Rải cáp trục hạ thế cấp nguồn cho 10 tủ điện phân tầng DB-01 đến DB-10
└─ Đo điện trở cách điện toàn bộ hệ thống cáp lộ trục (R_cd ≥ 0.5MΩ)

GIAI ĐOẠN 4: HỆ THỐNG CHIẾU SÁNG & ĐIỀU HÒA (Tháng 5)
├─ Lắp đặt hệ thống đèn LED theo tọa độ bản vẽ DIALux
├─ Lắp đặt hệ thống máy lạnh Panasonic Inverter 2HP
└─ Cân pha phụ tải 3 pha tại từng tủ phân phối tầng (Lệch pha ≤ 5%)

GIAI ĐOẠN 5: TESTING, COMMISSIONING & BÀN GIAO (Tháng 6)
├─ Thử nghiệm đóng điện không tải và có tải từng phân đoạn
├─ Đo kiểm độ rọi thực tế bằng Luxmeter chuyên dụng tại 100% không gian
├─ Thử nghiệm ngắt điện lưới giả lập để kiểm tra thời gian đáp ứng ATS (< 12s)
└─ Bàn giao hồ sơ hoàn công và quy trình vận hành

Phân tích hiệu quả kinh tế (Cost-Benefit & ROI Analysis)

  • Chi phí đầu tư bổ sung thiết bị hiệu suất cao (LED + Inverter + Tụ bù vi xử lý): Khoảng $480,000,000\text{ VNĐ}$.
  • Tiết kiệm điện năng chiếu sáng: Tiết kiệm $42,500\text{ kWh/tháng}$ so với giải pháp truyền thống (tương đương $110,500,000\text{ VNĐ/tháng}$ với đơn giá điện thương mại $2,600\text{ VNĐ/kWh}$).
  • Tiết kiệm tiền phạt vô công: Giảm $100%$ chi phí phạt mua công suất phản kháng (khoảng $18,000,000\text{ VNĐ/tháng}$).
  • Thời gian thu hồi vốn đầu tư (Payback Period):

$$\text{ROI} = \frac{480,000,000}{(110,500,000 + 18,000,000) \times 12} \approx 0.31\text{ năm } (\approx 3.7\text{ tháng})$$

Hạn chế và hướng phát triển

  • Hạn chế kỹ thuật hiện tại: Chưa tích hợp giao thức điều khiển tòa nhà thông minh tự động (BMS/SCADA) đồng bộ toàn diện qua BACnet/IP; việc điều khiển chiếu sáng tại một số khu vực công cộng vẫn phụ thuộc vào tủ phân phối cơ điện cục bộ.
  • Hướng phát triển mở rộng:
    1. Tích hợp giao thức DALI-2 (Digital Addressable Lighting Interface) kết hợp cảm biến vi sóng (Microwave occupancy sensors) tự động điều chỉnh độ rọi theo lưu lượng khách hàng.
    2. Xây dựng hệ thống giám sát năng lượng thời gian thực (IoT Power Monitoring System) tích hợp AI phân tích dự đoán sự cố cách điện cáp ngầm.
    3. Lắp đặt hệ thống điện mặt trời mái tòa nhà công suất $150\text{ kWp}$ nhằm bổ trợ nguồn năng lượng sạch cho hệ thống chiếu sáng ban ngày.

Đối tượng hưởng lợi

  • Sinh viên ngành Kỹ thuật Điện - Điện tử: Nguồn tài liệu tham khảo chuẩn mực về phương pháp tính toán phụ tải, mô phỏng quang học DIALux và quy trình thiết kế đồ án tốt nghiệp trọn vẹn.
  • Kỹ sư thiết kế Cơ Điện (M&E Engineers): Khung dữ liệu kỹ thuật thực tế với các thông số thiết bị từ các hãng sản xuất hàng đầu thế giới (ABB, Cummins, Mikro, Panasonic).
  • Chủ đầu tư & Đơn vị quản lý vận hành tòa nhà: Bộ giải pháp kỹ thuật tối ưu hóa chi phí năng lượng (OPEX), giảm thời gian hoàn vốn đầu tư và đảm bảo an toàn điện tối đa cho công trình công cộng.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật bắt buộc khi tính chọn dung lượng máy biến áp cho tổ hợp thương mại 8 tầng là gì?

Cần tính toán tổng công suất biểu kiến tính toán ($S_{tt}$) có xét đến hệ số nhu cầu ($K_{nc} = 0.65 - 0.85$) và hệ số đồng thời ($K_{dt} = 0.8 - 0.9$). Trạm biến áp phục vụ công trình tập trung đông người phải sử dụng cấu hình tối thiểu 02 máy biến áp hoạt động song song hoặc phân đoạn để đảm bảo khi một máy gặp sự cố, máy còn lại chịu quá tải cho phép ($k_{qt} = 1.2 - 1.4$) cấp đủ nguồn cho các phụ tải ưu tiên loại 1 và loại 2.

2. Làm thế nào để giải quyết mâu thuẫn giữa yêu cầu độ rọi cao và tiết kiệm điện năng?

Ứng dụng các dòng đèn LED hiệu suất phát quang cao ($\ge 140 - 170\text{ lm/W}$) kết hợp với tính toán quang học chính xác trên phần mềm DIALux. Bố trí đèn theo hệ số phản xạ thực tế của tường, trần, sàn và tận dụng tối đa ánh sáng tự nhiên qua giếng trời giúp giảm mật độ công suất ($W/m^2$) xuống dưới mức tiêu chuẩn mà vẫn đảm bảo độ rọi yêu cầu.

3. Tại sao phải sử dụng máy cắt không khí ACB ABB E6 5000A cho tủ hạ thế chính?

Vì trạm biến áp có công suất lớn ($2 \times 2000\text{ kVA}$), dòng định mức phía hạ áp ($I_{dm} = \frac{S_{dm}}{\sqrt{3} \cdot U_n} \approx 2,886\text{ A}$) và dòng ngắn mạch tính toán 3 pha ($I_N^{(3)}$) tại thanh cái tổng có thể vượt quá $65\text{ kA}$. ACB ABB E6 5000A với dòng cắt định mức lên tới $200\text{ kA}$ đảm bảo độ bền điện động và nhiệt động, cách ly sự cố an toàn tuyệt đối cho toàn bộ hệ thống phân phối phía sau.

4. Hệ thống máy phát điện dự phòng Cummins C3000D5 vận hành như thế nào khi mất điện lưới?

Hệ thống tủ chuyển nguồn tự động ATS (Automatic Transfer Switch) liên tục giám sát điện áp lưới 22kV. Khi mất điện lưới hoặc điện áp sụt quá $15%$, ATS gửi tín hiệu khởi động máy phát Cummins C3000D5. Trong vòng $10 - 12\text{ giây}$, khi máy phát đạt tốc độ quay và điện áp định mức (380/220V, 50Hz), ATS tự động đóng nguồn máy phát vào thanh cái ưu tiên của tủ hạ thế tổng MSB.

5. Việc lắp đặt tủ tụ bù 6 cấp vi điều khiển Mikro PFR96 mang lại lợi ích kinh tế cụ thể nào?

Hệ thống tự động đóng/ngắt các cấp tụ (50kVAR/cấp) theo biểu đồ phụ tải thực tế thông qua cảm biến biến dòng (CT). Việc duy trì liên tục $\cos\varphi \ge 0.95$ giúp: (1) Giảm tổn thất điện năng $\Delta P$ trên đường cáp hạ thế tới $43.8%$; (2) Giảm sụt áp $\Delta U$ tại các tủ tầng xa nhất; (3) Triệt tiêu hoàn toàn hóa đơn phạt tiền công suất phản kháng hàng tháng từ Tổng công ty Điện lực.

Kết luận

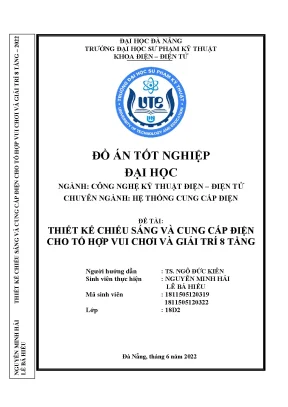

Đồ án tốt nghiệp "Thiết kế chiếu sáng và cung cấp điện cho Tổ hợp vui chơi và giải trí 8 tầng" đã giải quyết triệt để bài toán tích hợp giữa kỹ thuật quang học hiện đại và kỹ thuật cung cấp điện công nghiệp. Bằng việc kết hợp phần mềm mô phỏng 3D DIALux v4.11 với các quy chuẩn kỹ thuật nghiêm ngặt (TCVN 7114-1:2008, IEC 60364), công trình đã thiết lập một hệ thống điện phân phối an toàn, tin cậy với 02 máy biến áp ABB 2000kVA, máy phát dự phòng Cummins 3000kVA, hệ thống đóng cắt bảo vệ phân đoạn ACB 5000A và giải pháp chiếu sáng LED hiệu suất cao tiết kiệm $44.6%$ năng lượng. Đây là bản thiết kế hoàn chỉnh, có tính ứng dụng thực tiễn cao, sẵn sàng phục vụ công tác thi công và chuyển giao công nghệ cho các công trình tổ hợp thương mại dịch vụ quy mô lớn hiện nay.
