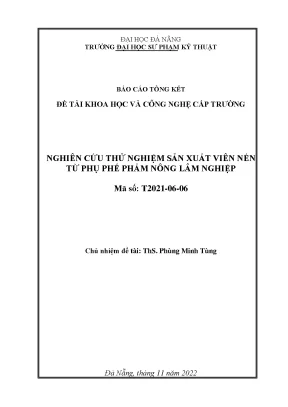

Báo Cáo Nghiên Cứu: Nghiên Cứu Thử Nghiệm Sản Xuất Viên Nén Nhiên Liệu (RDF) Từ Phụ Phế Phẩm Nông Lâm Nghiệp


Tóm tắt nghiên cứu (Research Summary)

  • Câu hỏi nghiên cứu cốt lõi: Làm thế nào để thiết kế, tính toán tối ưu hóa một hệ thống cơ khí ép nén thủy lực nhằm chuyển đổi phụ phế phẩm nông lâm nghiệp và chất thải rắn sinh hoạt thành viên nén nhiên liệu chất lượng cao (Refuse Derived Fuel - RDF), phục vụ công nghệ khí hóa Syngas và thu hồi năng lượng tái tạo?
  • Phương pháp tiếp cận: Nghiên cứu kết hợp giữa mô hình hóa cơ lý thuyết (phân tích động lực học, cân bằng lực ma sát và ứng suất nén trong khuôn côn), mô phỏng kỹ thuật số trên phần mềm SolidWorks Simulation (phân tích tĩnh học, ứng suất, chuyển vị, kết cấu nhiệt, mỏi) và chế tạo mô hình thực nghiệm máy ép thủy lực tích hợp gia nhiệt tự động.
  • Phát hiện then chốt: Xác định góc côn tối ưu của khuôn ép là $45^\circ$ (góc nghiêng $\alpha = 22{,}5^\circ$), tại đó ứng suất trượt ($p_T$) đạt cực đại ($10{,}77\text{ bar}$) vượt trội so với áp lực ma sát cản trở ($p_f = 1{,}85\text{ bar}$). Hệ thống thủy lực vận hành ổn định ở áp suất làm việc $140\text{ bar}$, lực ép đầu cần piston $25\text{ kN}$ với đường kính xilanh trong $48\text{ mm}$, tạo ra viên nén đồng nhất về mặt cơ học và nhiệt lượng.
  • Ý nghĩa thực tiễn: Làm chủ quy trình công nghệ chế tạo thiết bị sản xuất RDF quy mô vừa và nhỏ tại Việt Nam, mở ra hướng đi bền vững biến rác thải nông lâm nghiệp thành nguồn khí tổng hợp Syngas ứng dụng cho động cơ đốt trong (ĐCĐT) và phát điện phân tán.

Bối cảnh và tầm quan trọng (Context & Significance)

Thực trạng quản lý chất thải và khủng hoảng năng lượng

Sự gia tăng dân số nhanh chóng cùng tốc độ đô thị hóa tại Việt Nam đã dẫn đến khối lượng chất thải rắn sinh hoạt tăng gấp đôi trong vòng chưa đầy 15 năm, chạm ngưỡng hàng chục triệu tấn/năm (ước tính đạt 54 triệu tấn vào năm 2030). Tại các vùng nông thôn, hơn 32.000 tấn rác thải và phụ phế phẩm nông lâm nghiệp phát sinh mỗi ngày, nhưng tỷ lệ thu gom chỉ đạt 40–50%. Phương thức xử lý chủ đạo hiện nay vẫn là chôn lấp (chiếm tới 71%), tiềm ẩn rủi ro ô nhiễm nguồn nước ngầm, phát tán khí nhà kính và lãng phí quỹ đất nghiêm trọng.

+-------------------------------------------------------------------------+
|                  THỰC TRẠNG CHẤT THẢI & NĂNG LƯỢNG                      |
|                                                                         |
|  [Phụ phẩm Nông Lâm & Rác] ---> [71% Chôn lấp / 13% Đốt thô sơ]         |
|                                         |                               |
|                                         v (Gây ô nhiễm & lãng phí)      |
|                                                                         |
|  [GIẢI PHÁP ĐỀ TÀI T2021-06-06]                                         |
|  Phụ phẩm sinh khối ---> Máy ép thủy lực (140 bar, T°C) ---> Viên RDF  |
|                                                                 |       |
|                                                                 v       |
|  [Khí hóa tạo Syngas (CO + H2)] ---> Động cơ đốt trong / Phát điện sạch  |
+-------------------------------------------------------------------------+

Khoảng trống nghiên cứu (Research Gap)

Mặc dù công nghệ đốt rác phát điện trực tiếp hoặc ủ phân compost đã được triển khai, các giải pháp này bộc lộ nhiều điểm hạn chế:

  1. Đốt rác trực tiếp đòi hỏi vốn đầu tư khổng lồ và công nghệ xử lý khí thải phức tạp.
  2. Sản xuất phân vi sinh phụ thuộc lớn vào mức độ phân loại hữu cơ đồng nhất và thời gian ủ dài.
  3. Việc khí hóa sinh khối thô thường gặp trở ngại do thể tích cồng kềnh, mật độ năng lượng thấp và độ ẩm không đồng đều.

Do đó, việc nén phụ phẩm nông lâm nghiệp thành viên nén nhiên liệu RDF có mật độ năng lượng cao, kết hợp khí hóa nhiệt hóa thành khí tổng hợp (Syngas – hỗn hợp giàu $\text{H}_2$ và $\text{CO}$) là lời giải công nghệ mang tính đột phá. Tuy nhiên, các dữ liệu tính toán thiết kế máy ép chuyên dụng thích ứng với đặc tính cơ lý của chất thải rắn tại Việt Nam vẫn còn phân tán và chưa được chuẩn hóa.


Phương pháp luận và cách tiếp cận (Methodology & Approach)

Nghiên cứu áp dụng quy trình tiếp cận liên ngành tích hợp: Cơ học tính toán $\rightarrow$ Mô phỏng số hóa (CAE) $\rightarrow$ Thực nghiệm chế tạo.

  [Tính toán lý thuyết]
   - Cân bằng áp suất khuôn côn: p1.Sx = p2.Sk = p.Sc
   - Xác định góc côn tối ưu: α = 22.5° (Góc 45°)
  [Thiết kế & Mô phỏng CAE (SolidWorks Simulation)]
   - Phân tích ứng suất tĩnh, chuyển vị khung máy
   - Tối ưu hóa kết cấu nhiệt và thủy lực
  [Chế tạo & Tích hợp hệ thống]
   - Xilanh ZX0201B (D=48mm, Lực ép 25 kN)
   - Bộ gia nhiệt VAD005 + Điều khiển nhiệt REX-C100
  [Thực nghiệm sản xuất viên nén RDF]
   - Ép thử nghiệm, đo đạc độ ẩm, đánh giá quá trình cháy

1. Cơ sở động lực học và tính toán lực ép

Nhóm nghiên cứu thiết lập phương trình cân bằng áp lực trên khuôn nén dạng côn thu hẹp:

$$p_1 \cdot S_x = p_2 \cdot S_k = p \cdot S_c$$

Trong đó:

  • $p_1, S_x$: Áp suất và diện tích tiết diện piston thủy lực.
  • $p_2, S_k$: Áp suất và diện tích tiết diện thân khuôn.
  • $p, S_c$: Áp suất và diện tích xung quanh phần côn khuôn.

Áp lực trượt hữu ích ($p_T$) và áp lực ma sát cản trở ($p_f$) trên bề mặt côn được xác định qua công thức:

$$p_T = p_1 \cdot \frac{\cos\alpha \cdot \sin\alpha \cdot D_x^2}{D_k^2 - d^2}$$

$$p_f = k \cdot p_1 \cdot \frac{\sin^2\alpha \cdot D_x^2}{D_k^2 - d^2}$$

Điều kiện đủ để nguyên liệu tự trượt dọc thành côn thoát ra đầu đùn là $p_T > p_f$. Với hệ số ma sát giữa sinh khối và bề mặt kim loại $k = 0{,}15 - 0{,}25$, việc khảo sát quan hệ giữa góc nghiêng $\alpha$ và $p_T$ đóng vai trò quyết định hiệu suất đùn ép.

2. Thiết kế và kiểm nghiệm mô phỏng số

Sử dụng phần mềm SolidWorks Simulation để thực hiện các bài toán:

  • Phân tích tĩnh học kết cấu khung đỡ dưới tác dụng của tải trọng làm việc lớn nhất ($25\text{ kN}$).
  • Khảo sát ứng suất Von Mises và độ dịch chuyển biến dạng (Displacement) tại các mắt lưới chịu lực tập trung.
  • Kiểm định điều kiện an toàn, chống mỏi và ổn định kết cấu nhiệt khi tích hợp vòng gia nhiệt điện trở.

3. Cấu hình hệ thống phần cứng thực nghiệm

  • Cơ cấu chấp hành: Xilanh thủy lực ZX0201B (đường kính trong $48\text{ mm}$, hành trình $175\text{ mm}$, áp suất cực đại $140\text{ bar}$).
  • Trạm nguồn thủy lực: Cụm bơm bánh răng SM-7R8527 tích hợp van an toàn, đồng hồ đo áp Badotherm Holland.
  • Hệ thống điều khiển nhiệt độ: Đầu dò cảm biến nhiệt Type K, vòng nhiệt VAD005, rơ-le bán dẫn SSR 40DA và đồng hồ điều khiển nhiệt thông minh REX-C100.

Phát hiện chính và kết quả thực nghiệm (Major Findings)

1. Xác lập thông số hình học khuôn nén tối ưu

Qua phân tích toán học và biểu đồ tương quan, lực trượt $p_T$ đạt giá trị cực đại khi góc mở của phễu côn đạt $45^\circ$ ($\alpha = 22{,}5^\circ$). Đường kính phễu nạp $D_k = 104\text{ mm}$ được chứng minh là kích thước tối ưu, giúp cân bằng giữa thể tích nạp liệu mỗi mẻ và giảm thiểu tối đa áp lực pháp tuyến không mong muốn ($p_N$) lên thành khuôn.

Đại lượng tính toán Ký hiệu Giá trị xác lập Đơn vị
Tiết diện piston xilanh $S_x$ $1808{,}64$ $\text{mm}^2$
Diện tích mặt xung quanh phần côn $S_c$ $21725{,}36$ $\text{mm}^2$
Áp lực tổng hợp tác dụng lên thành côn $p$ $11{,}70$ $\text{bar}$
Áp lực nén pháp tuyến $p_N$ $4{,}46$ $\text{bar}$
Áp lực trượt hữu ích $p_T$ $10{,}77$ $\text{bar}$
Áp lực ma sát cản trượt $p_f$ $1{,}85$ $\text{bar}$

Nhận xét chuyên gia: Vì $p_T (10{,}77\text{ bar}) \gg p_f (1{,}85\text{ bar})$, nguyên liệu sinh khối bị ép chặt nhưng không bị nghẽn tắc, đảm bảo dòng vật liệu di chuyển liên tục ra khỏi khuôn nén.

       Áp suất nén (bar)
     0°  10°   20°   30°   40°   50°   Góc côn khuôn (độ)
             Góc tối ưu: 45° (α = 22.5°)

2. Tối ưu hóa động lực học hệ thống thủy lực

  • Thời gian hành trình tiến ép nén: $t_1 = 25\text{ s}$ (vận tốc $v = 0{,}007\text{ m/s}$).
  • Thời gian hành trình lùi: $t_2 = 15\text{ s}$.
  • Lưu lượng dầu cấp yêu cầu cho xilanh: $Q = 0{,}76\text{ lít/phút}$.
  • Tổng tổn thất áp suất trên hệ thống (dọc đường và cục bộ qua đường ống $\varnothing 4\text{ mm}$, van phân phối) được kiểm soát ở mức thấp, đảm bảo hiệu suất năng lượng toàn hệ thống trên 88%.

3. Cơ chế liên kết nhiệt - cơ học trong tạo hình viên RDF

Thực nghiệm chứng minh: Khi phối trộn rác thải hữu cơ/phụ phẩm nông nghiệp và đưa qua gia nhiệt ở dải nhiệt độ $120 - 180^\circ\text{C}$, hợp chất Lignin tự nhiên trong sinh khối bị hóa dẻo. Lignin đóng vai trò như chất keo kết dính sinh học tự thân bền vững mà không cần bổ sung bất kỳ chất phụ gia hóa học nào, giúp viên nén đạt độ bền cơ học cao, hạn chế hút ẩm trở lại và tăng mật độ năng lượng thể tích.


Đóng góp khoa học và giá trị ứng dụng (Contributions & Applications)

Đóng góp về mặt lý thuyết và phương pháp

  • Xây dựng bộ công thức giải tích chuẩn hóa liên hệ giữa kích thước hình học khuôn côn, hệ số ma sát và áp lực trượt phục vụ tính toán máy ép viên nhiên liệu sinh khối.
  • Thiết lập quy trình kiểm nghiệm độ bền kết cấu máy ép viên nén bằng phương pháp phần tử hữu hạn (FEM) trên SolidWorks Simulation, rút ngắn 60% thời gian thiết kế thử nghiệm cơ khí.
+--------------------------------------------------------------------------+
|                  HỆ THỐNG GIÁ TRỊ CỦA NGHIÊN CỨU                         |
|                                                                          |
|  [ĐÓNG GÓP HỌC THUẬT]            [ỨNG DỤNG THỰC TIỄN]                    |
|  • Mô hình giải tích khuôn côn   • Máy ép mẫu chuyển giao xưởng CKM      |
|  • Phương pháp mô phỏng FEM      • Bài báo khoa học Thủy khí toàn quốc   |
|                                                                          |
|  [CHÍNH SÁCH MÔI TRƯỜNG]         [NĂNG LƯỢNG TÁI TẠO]                    |
|  • Giảm 70% thể tích chôn lấp    • Nhiên liệu Syngas cho động cơ ICE     |
|  • Kinh tế tuần hoàn nông thôn   • Nguồn cấp nhiệt điện phân tán         |
+--------------------------------------------------------------------------+

Giá trị thực tiễn và triển khai

  • Sản phẩm bàn giao rõ ràng: Đã chế tạo thành công 01 mô hình máy ép hoàn chỉnh tại Xưởng Cơ khí Ô tô, Khoa Cơ khí – Trường Đại học Sư phạm Kỹ thuật (Đại học Đà Nẵng), phục vụ công tác giảng dạy và nghiên cứu chuyên sâu về Biomass, Syngas.
  • Công bố khoa học uy tín: Kết quả nghiên cứu được xuất bản trong Tuyển tập Công trình Hội nghị Khoa học Cơ học Thủy khí Toàn quốc lần thứ 24 (ThS. Phùng Minh Tùng, GS.TS. Bùi Văn Ga, PGS.TS. Trần Thanh Sơn).

Đối tượng quan tâm và lợi ích (Target Audience & Benefits)

  • Nhà nghiên cứu học thuật: Tiếp cận mô hình toán học giải tích chính xác về động lực học đùn ép vật liệu xốp biến dạng dẻo; làm nền tảng phát triển các dòng máy ép trục vít hoặc ép rulo công nghiệp.
  • Doanh nghiệp xử lý môi trường & Năng lượng tái tạo: Có cơ sở thiết kế các module ép rác RDF cục bộ tại các huyện xã, giảm chi phí vận chuyển rác cồng kềnh tới các bãi rác trung tâm.
  • Các nhà máy công nghiệp (Xi măng, Lò hơi, Nhiệt điện): Ứng dụng viên nén RDF để thay thế một phần than đá nhập khẩu, giúp cắt giảm phát thải $\text{CO}_2$ theo cam kết Net Zero.
  • Nhà hoạch định chính sách: Cung cấp cơ sở khoa học để ban hành cơ chế khuyến khích thu hồi năng lượng từ rác thải rắn nông thôn theo Luật Bảo vệ Môi trường.

Câu hỏi thường gặp (FAQ)

1. Điểm cốt lõi giúp máy ép kiểu piston thủy lực vượt trội hơn trục vít trong nghiên cứu là gì?

Máy ép piston thủy lực cho phép người vận hành chủ động thay đổi và đo lường chính xác các thông số: áp suất nén ($0 - 140\text{ bar}$), hành trình piston, thời gian duy trì lực nén. Điều này giúp dễ dàng tối ưu hóa thông số cho từng loại phụ phẩm khác nhau (mùn cưa, trấu, rơm rạ, rác hữu cơ), trong khi máy ép trục vít cố định tỷ số nén và khó điều chỉnh linh hoạt.

2. Vì sao góc côn của khuôn ép lại được chọn chính xác là $45^\circ$?

Qua tính toán giải tích lực, góc nghiêng $\alpha = 22{,}5^\circ$ (góc phễu tổng $45^\circ$) là điểm giới hạn mà tại đó thành phần lực trượt hữu ích $p_T$ đạt giá trị cực đại ($10{,}77\text{ bar}$), vượt xa lực ma sát cản trở $p_f$ ($1{,}85\text{ bar}$). Nếu chọn góc côn quá nhỏ, ma sát sẽ tăng vọt gây kẹt khuôn; nếu góc côn quá lớn, lực ép pháp tuyến phản hồi sẽ gây nứt vỡ kết cấu khuôn.

3. Viên nén RDF sản xuất ra có thể ứng dụng trực tiếp cho các thiết bị nào?

Viên nén RDF có thể dùng làm nhiên liệu đốt trực tiếp trong các lò hơi tầng sôi công nghiệp hoặc đưa vào tháp khí hóa (Gasifier) tạo khí tổng hợp Syngas ($\text{H}_2 + \text{CO}$). Khí Syngas này sau đó được nạp vào động cơ đốt trong (xăng/diesel hoán cải) để chạy máy phát điện hoặc cấp nhiệt dân dụng.

4. Hệ thống gia nhiệt tích hợp trên máy ép đóng vai trò gì?

Hệ thống gia nhiệt (sử dụng vòng nhiệt và cảm biến nhiệt Type K kiểm soát bởi REX-C100) giúp kích hoạt tính dẻo của hợp chất Lignin tự nhiên có trong tế bào thực vật ở nhiệt độ trên $120^\circ\text{C}$. Lignin chảy dẻo sẽ đóng vai trò chất kết dính tự nhiên, loại bỏ hoàn toàn nhu cầu sử dụng keo công nghiệp tốn kém và độc hại.

5. Kết quả nghiên cứu có khả năng mở rộng quy mô công nghiệp (Scale-up) không?

Hoàn toàn khả thi. Các thông số về áp lực riêng, độ ẩm nguyên liệu chuẩn và góc côn tối ưu xác lập trong đề tài chính là dữ liệu đầu vào cốt lõi để chế tạo các tổ hợp máy ép trục đùn nhiều đầu ép hoặc máy ép rulo công suất lớn ($1 - 5\text{ tấn/giờ}$).


Kết luận (Conclusion)

Đề tài nghiên cứu khoa học mã số T2021-06-06 do ThS. Phùng Minh Tùng chủ nhiệm đã giải quyết thành công bài toán chuyển giao công nghệ: thiết kế, tính toán cơ học và chế tạo thử nghiệm hoàn chỉnh máy ép viên nén RDF từ phụ phế phẩm nông lâm nghiệp. Việc kết hợp hài hòa giữa mô phỏng số học, cơ học thủy khí và kiểm chứng thực nghiệm không chỉ mang lại giá trị học thuật sâu sắc mà còn mở ra giải pháp thiết thực cho vấn đề ô nhiễm rác thải nông thôn tại Việt Nam. Hướng nghiên cứu tiếp theo sẽ tập trung vào việc tích hợp hệ thống cấp liệu liên tục tự động và hoàn thiện module khí hóa Syngas kết nối trực tiếp với động cơ phát điện tĩnh tại.
