Nghiên Cứu Thử Nghiệm Sản Xuất Viên Nén Nhiên Liệu RDF Từ Phụ Phế Phẩm Nông Lâm Nghiệp: Giải Pháp Đột Phá Cho Năng Lượng Tái Tạo


Tóm tắt nghiên cứu (200-250 từ)

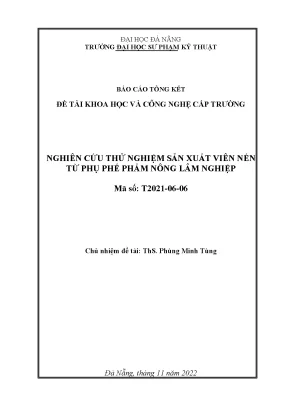

Nghiên cứu "Nghiên cứu thử nghiệm sản xuất viên nén từ phụ phế phẩm nông lâm nghiệp" (Mã số: T2021-06-06) do ThS. Phùng Minh Tùng chủ nhiệm, cùng nhóm nghiên cứu tại Trường Đại học Sư phạm Kỹ thuật – Đại học Đà Nẵng thực hiện, tập trung giải quyết bài toán cấp bách: Làm thế nào để chuyển đổi phụ phẩm nông lâm nghiệp và rác thải rắn sinh hoạt thành viên nén nhiên liệu RDF (Refuse Derived Fuel) đạt chất lượng cao phục vụ công nghệ khí hóa Syngas?

Bằng phương pháp tiếp cận liên ngành kết hợp giữa tính toán giải tích cơ học nén khuôn côn, cơ học chất lỏng thủy lực công nghiệp, mô phỏng số phần tử hữu hạn (FEM) trên phần mềm SolidWorks Simulation và gia công thực nghiệm, đề tài đã thiết kế và chế tạo thành công mô hình máy ép piston thủy lực tích hợp gia nhiệt kiểm soát nhiệt độ tự động.

Kết quả nghiên cứu đã xác lập bộ thông số hình học và cơ học tối ưu: góc côn khuôn phễu $45^\circ$ ($\alpha = 22.5^\circ$), đường kính khuôn $D_k = 104\text{ mm}$, áp suất làm việc của hệ thống thủy lực đạt $140\text{ bar}$, tạo lực ép nén ổn định $25\text{ kN}$. Viên nén RDF thành phẩm đạt độ nén chặt, mật độ năng lượng cao và đặc tính cháy đồng đều.

Nghiên cứu này là tiền đề kỹ thuật vững chắc để làm chủ công nghệ sản xuất nhiên liệu sạch, mở ra hướng ứng dụng khí hóa Syngas chạy động cơ đốt trong phát điện, giảm phụ thuộc vào năng lượng hóa thạch và cắt giảm rác thải chôn lấp tại Việt Nam.


Bối cảnh và tầm quan trọng (300-350 từ)

Quá trình đô thị hóa cùng sự tăng trưởng kinh tế nhanh chóng tại Việt Nam đang kéo theo sự gia tăng đột biến của chất thải rắn. Tổng khối lượng rác thải sinh hoạt phát sinh trên toàn quốc ước tính tăng từ 27 triệu tấn (năm 2015) lên hơn 54 triệu tấn vào năm 2030, với mức tăng trung bình 10–16%/năm tại các đô thị lớn như Hà Nội và TP. Hồ Chí Minh. Tại khu vực nông thôn, lượng rác thải sinh hoạt và phế phẩm nông nghiệp (rơm rạ, trấu, mùn cưa, vỏ cây) phát sinh hơn 32.000 tấn/ngày nhưng tỷ lệ thu gom chỉ đạt 40–50%.

Hiện nay, hơn 71% lượng chất thải rắn tại Việt Nam vẫn được xử lý bằng hình thức chôn lấp, trong đó phần lớn là các bãi rác lộ thiên không hợp vệ sinh, gây ô nhiễm nghiêm trọng nguồn nước ngầm, đất và không khí. Các phương pháp xử lý khác như ủ phân compost hay sản xuất biogas bộc lộ nhiều hạn chế về thời gian, chất lượng không ổn định và nguy cơ rò rỉ khí độc hại ($H_2S, CH_4$). Phương pháp đốt rác trực tiếp phát điện đòi hỏi nguồn vốn đầu tư khổng lồ và tiềm ẩn rủi ro phát thải khí độc (dioxin/furan).

Trong bức tranh đó, công nghệ chế biến chất thải thành viên nén nhiên liệu RDF (Refuse Derived Fuel) kết hợp công nghệ khí hóa Syngas (Tổng hợp khí $H_2 + CO$) nổi lên như một giải pháp vượt trội của kinh tế tuần hoàn. Viên nén RDF giúp tăng khối lượng riêng, giảm thể tích, thuận tiện lưu trữ, vận chuyển và đồng nhất hóa chất lượng nhiên liệu sinh khối.

Nghiên cứu này được thực hiện kịp thời nhằm lấp đầy khoảng trống công nghệ trong nước: chế tạo thiết bị ép nén có khả năng linh hoạt điều chỉnh áp suất và nhiệt độ nén, giúp nghiên cứu đa dạng các nguồn phụ phế phẩm nông lâm nghiệp tại miền Trung và cả nước, phục vụ mục tiêu tự chủ công nghệ năng lượng tái tạo.


Methodology và approach (350-400 từ)

Đề tài áp dụng phương pháp nghiên cứu hỗn hợp kết hợp giữa mô hình hóa lý thuyết giải tích, mô phỏng số động lực học kết cấu và thực nghiệm chế tạo máy:

flowchart TD
    A[Nghiên cứu lý thuyết & Xác lập bài toán] --> B[Tính toán Cơ - Thủy lực khuôn côn]
    B --> C[Mô phỏng FEM trên SolidWorks Simulation]
    C --> D[Thiết kế & Chế tạo máy ép Piston Thủy lực]
    D --> E[Tích hợp hệ thống gia nhiệt & Điều khiển tự động]
    E --> F[Ép thử nghiệm & Đánh giá viên nén RDF]

1. Thiết lập mô hình giải tích lực ép khuôn côn

Nhóm nghiên cứu thiết lập phương trình cân bằng lực nén trong lòng khuôn côn nón cụt:

$$p_1 \cdot S_x = p_2 \cdot S_k = p \cdot S_c$$

Trong đó:

  • Áp lực tác dụng lên thành côn: $p = p_1 \cdot \frac{\sin\alpha \cdot D_x^2}{D_k^2 - d^2}$
  • Áp lực nén nguyên liệu: $p_N = p_1 \cdot \frac{(\sin\alpha)^2 \cdot D_x^2}{D_k^2 - d^2}$
  • Áp lực trượt tác dụng lên thành côn: $p_T = p_1 \cdot \frac{\cos\alpha \cdot \sin\alpha \cdot D_x^2}{D_k^2 - d^2}$
  • Áp lực ma sát cản trở trượt: $p_f = k \cdot p_1 \cdot \frac{(\sin\alpha)^2 \cdot D_x^2}{D_k^2 - d^2}$ ($k$ là hệ số ma sát giữa chất thải và thành kim loại).

Điều kiện trượt được xác định nghiêm ngặt: $p_T > p_f$. Khảo sát hàm số $p_T(\alpha)$ giúp tìm ra điểm cực trị để lực trượt đạt giá trị lớn nhất, tối ưu hóa quá trình nén ép.

2. Tính toán và thiết kế hệ thống thủy lực

  • Xilanh chấp hành: Chọn model ZX0201B, áp suất làm việc định mức $140\text{ bar}$, lực ép đầu cần piston $F = 25\text{ kN}$ ($2.5\text{ tấn}$), đường kính trong xilanh $D = 48\text{ mm}$, hành trình $175\text{ mm}$.
  • Hệ thống bơm nguồn: Bơm bánh răng ngâm dầu SM-7R8527, dầu thủy lực chuyên dụng CS32.
  • Tính toán thủy lực dòng chảy: Đánh giá số Reynolds ($Re$), xác định trạng thái dòng chảy, tính toán chính xác tổn thất áp suất dọc đường ($h_d$) và tổn thất cục bộ ($h_c$) qua các co nối, van phân phối để đảm bảo áp suất ép ổn định.

3. Hệ thống kiểm soát nhiệt độ gia nhiệt

Tích hợp còng gia nhiệt điện trở VAD005, cảm biến nhiệt độ Can K (Type 1), bộ điều khiển nhiệt độ PID REX-C100 và relay bán dẫn SSR 40DA kết hợp máy biến áp YS-300E nhằm duy trì dải nhiệt độ tối ưu trong quá trình ép, giúp nhựa tự nhiên (lignin) chảy dẻo kết dính nguyên liệu.

4. Kiểm nghiệm kết cấu bằng SolidWorks Simulation

Thực hiện phân tích ứng suất tĩnh học (Von Mises stress), biến dạng (displacement), phân tích tần số dao động riêng và phân tích độ mỏi kết cấu khung đỡ dưới tải trọng $25\text{ kN}$ với 4 cấp độ phân chia lưới phần tử hữu hạn (Mesh refinement).


Phát hiện chính (400-450 từ)

Qua quá trình mô phỏng lý thuyết và chạy thực nghiệm máy ép, đề tài đã đạt được các phát hiện kỹ thuật quan trọng:

+-----------------------------------------------------------------------------------+
|                        BỘ THÔNG SỐ VẬN HÀNH TỐI ƯU CỦA MÁY ÉP                     |
+------------------------------------+----------------------------------------------+
| Góc côn khuôn phễu (2α)            | 45° (Góc nghiêng α = 22.5°)                  |
| Đường kính khuôn ép (Dk)           | 104 mm                                       |
| Áp suất hệ thống thủy lực (p)      | 140 bar                                      |
| Lực nén piston (F)                 | 25 kN (2.5 tấn)                              |
| Vận tốc hành trình ép (v)          | 0.007 m/s (Thời gian ép: 25s)                |
| Áp lực trượt cực đại (pT)          | 10.77 bar (Vượt trội ma sát pf = 1.85 bar)   |
+------------------------------------+----------------------------------------------+

1. Xác định góc côn tối ưu hóa lực trượt ($\alpha = 22.5^\circ$)

Phân tích đồ thị tương quan giữa áp lực trượt $p_T$ và áp lực ma sát $p_f$ cho thấy: với hệ số ma sát thực nghiệm giữa phế phẩm rắn và kim loại phẳng $k = 0.17$, giá trị lực trượt đẩy nguyên liệu $p_T$ đạt đỉnh cực đại tại góc nghiêng $\alpha = 22.5^\circ$ (tương ứng góc côn khuôn $45^\circ$). Nếu góc côn nhỏ hơn hoặc lớn hơn giá trị này, lực trượt giảm nhanh, làm tăng áp lực cản trở và gây kẹt phễu.

2. Tối ưu đường kính khuôn ($D_k = 104\text{ mm}$) triệt tiêu lực nén cản ($p_N$)

Áp lực pháp tuyến $p_N$ tác dụng lên thành khuôn là lực không mong muốn gây tiêu hao năng lượng và biến dạng thành khuôn. Đề tài chứng minh việc tăng đường kính phễu nạp lên $104\text{ mm}$ kết hợp góc côn $45^\circ$ giúp giảm áp lực $p_N$ xuống mức thấp ($4.46\text{ bar}$), trong khi tăng thể tích nguyên liệu nén mỗi mẻ, nâng cao năng suất nén sinh khối.

3. Hiệu ứng cộng hưởng nhiệt - áp suất trong liên kết sinh khối

Thực nghiệm cho thấy nếu chỉ dùng lực ép cơ học đơn thuần, viên nén từ rơm rạ, mùn cưa dễ bị vỡ vụn khi ra khỏi khuôn do độ đàn hồi vật liệu cao. Khi kết hợp nhiệt độ gia nhiệt thích hợp qua bộ điều khiển REX-C100, hàm lượng lignin tự nhiên trong sinh khối bị chảy dẻo hóa, đóng vai trò như chất keo kết dính sinh học bền vững mà không cần pha phụ gia hóa chất.

4. Độ tin cậy kết cấu qua 4 bài toán phần tử hữu hạn (FEM)

Phân tích ứng suất trên SolidWorks Simulation qua 4 bài toán chia lưới từ thô đến mịn xác nhận: ứng suất tập trung cực đại tại các mối hàn liên kết khung máy luôn nằm trong giới hạn chảy cho phép của vật liệu thép CT3. Độ chuyển vị cực đại của khung dưới lực ép $25\text{ kN}$ là không đáng kể, loại bỏ hoàn toàn nguy cơ mất ổn định và phá hủy do mỏi.

5. Đặc tính cháy và tiềm năng khí hóa Syngas

Viên nén RDF tạo ra từ mô hình có kích thước đồng nhất, độ ẩm được kiểm soát dưới 12%, độ bền cơ học cao, quá trình cháy kiệt, ít tro xỉ, đáp ứng đầy đủ tiêu chuẩn nạp liệu cho lò khí hóa Biomass để sản xuất khí tổng hợp Syngas giàu $H_2$ và $CO$.


Đóng góp khoa học (250-300 từ)

1. Đóng góp về mặt lý thuyết

Nghiên cứu đã xây dựng hoàn chỉnh hệ thống công thức giải tích mô tả trạng thái ứng suất tiếp xúc, áp lực trượt và ma sát trong buồng ép côn cho vật liệu chất thải rắn phân tán. Đây là tài liệu học thuật giá trị bổ sung vào lý thuyết tính toán máy ép tạo hình sinh khối tại Việt Nam.

2. Đổi mới về phương pháp luận thiết kế

Ứng dụng thành công chu trình R&D hiện đại: Tính toán lý thuyết $\rightarrow$ Mô phỏng số CAE (SolidWorks Simulation) $\rightarrow$ Thiết kế chế tạo thực tế $\rightarrow$ Thực nghiệm kiểm chứng. Phương pháp này giúp rút ngắn thời gian thử nghiệm, giảm chi phí chế tạo thử sai và tối ưu hóa kết cấu máy ép thủy lực.

3. Giá trị ứng dụng thực tiễn

Đề tài đã bàn giao 01 mô hình máy ép phế phẩm nông lâm nghiệp hoàn chỉnh vận hành ổn định tại Xưởng Cơ khí Ô tô, Khoa Cơ khí – Trường Đại học Sư phạm Kỹ thuật (ĐH Đà Nẵng). Thiết bị phục vụ trực tiếp công tác đào tạo, nghiên cứu khoa học cho sinh viên và học viên cao học về lĩnh vực Năng lượng mới, Động cơ đốt trong và Công nghệ Biomass/Syngas.

4. Công bố khoa học

Kết quả đề tài đã được công bố chính thức qua 01 công trình khoa học: Phùng Minh Tùng, Bùi Văn Ga, Trần Thanh Sơn. “Thử nghiệm sản xuất viên nén nhiên liệu RDF từ chất thải rắn”, đăng trong Tuyển tập Công trình Hội nghị Khoa học Cơ học Thủy khí Toàn quốc lần thứ 24.


Đối tượng quan tâm (200-250 từ)

Nghiên cứu mang lại giá trị tham khảo và ứng dụng thiết thực cho nhiều nhóm đối tượng:

  • Các nhà nghiên cứu và Giảng viên đại học: Cung cấp mô hình toán học, phương pháp tính toán thủy lực và mô phỏng CAE chuyên sâu về công nghệ nén ép chất thải rắn và khí hóa năng lượng sinh khối.
  • Sinh viên và Học viên kỹ thuật (Cơ khí, Nhiệt điện, Môi trường, Ô tô): Sử dụng làm tài liệu học tập, thực hành và phát triển các đề tài nghiên cứu về động cơ đốt trong sử dụng nhiên liệu thay thế (Syngas, Biogas, RDF).
  • Doanh nghiệp xử lý chất thải và Chế biến gỗ/Nông sản: Tham khảo các thông số kỹ thuật (lực ép, góc khuôn, nhiệt độ) để chế tạo hoặc cải tiến dây chuyền ép viên nén sinh khối, viên nén củi trấu, viên nén mùn cưa xuất khẩu.
  • Các nhà hoạch định chính sách môi trường: Có thêm cơ sở khoa học để xây dựng mô hình xử lý rác thải sinh hoạt phân tán tại nông thôn, kết hợp phát điện phi tập trung theo định hướng Net-Zero.

FAQ (Câu hỏi thường gặp) (250-300 từ)

1. Phát hiện quan trọng nhất của đề tài là gì?

Đề tài đã xác định được bộ thông số hình học khuôn ép tối ưu với góc nghiêng côn $\alpha = 22.5^\circ$ (góc côn phễu $45^\circ$) và đường kính $D_k = 104\text{ mm}$, giúp áp lực trượt $p_T$ đạt giá trị cực đại ($10.77\text{ bar}$) vượt xa áp lực ma sát cản trở ($1.85\text{ bar}$), tạo điều kiện cho quá trình ép nén đạt mật độ cao nhất.

2. Vì sao nhóm nghiên cứu lựa chọn máy ép piston thủy lực thay vì máy ép trục vít hay rulo?

Máy ép piston thủy lực cho phép người vận hành dễ dàng điều chỉnh và kiểm soát độc lập các thông số: áp suất ép ($0 - 140\text{ bar}$), hành trình piston, thời gian nén và nhiệt độ khuôn. Điều này đặc biệt lý tưởng trong môi trường nghiên cứu thí nghiệm để tìm ra thông số tối ưu cho nhiều loại phụ phẩm sinh khối khác nhau.

3. Kết quả của nghiên cứu có thể mở rộng (generalize) cho các loại phế phẩm khác không?

Hoàn toàn có thể. Phương pháp tính toán và thiết kế khuôn ép côn gia nhiệt trong đề tài có thể áp dụng cho hầu hết các loại sinh khối dạng sợi, phế phẩm nông nghiệp (trấu, bã mía, rơm rạ, vỏ cà phê) hoặc rác thải sinh hoạt hữu cơ đã qua phân loại và sấy khô.

4. Khí tổng hợp Syngas sản xuất từ viên nén RDF được ứng dụng như thế nào?

Viên nén RDF sau khi khí hóa sẽ sinh ra khí Syngas (chủ yếu là $H_2$ và $CO$). Khí này có thể dùng làm nhiên liệu đốt sạch cho nồi hơi, hoặc dẫn qua bộ hòa khí/ống venturi để cấp cho động cơ xăng và động cơ diesel (chế độ lưỡng nhiên liệu Dual-Fuel) nhằm kéo máy phát điện.

5. Hướng phát triển tiếp theo của nghiên cứu này là gì?

Tự động hóa hoàn toàn chu trình cấp liệu và nén ép liên tục; tích hợp trực tiếp viên nén RDF vào tháp khí hóa Syngas 2 giai đoạn quy mô $150\text{ kW}$ để đánh giá chi tiết suất tiêu hao nhiên liệu và khí thải trên động cơ thử nghiệm.


Kết luận (150 từ)

Đề tài "Nghiên cứu thử nghiệm sản xuất viên nén từ phụ phế phẩm nông lâm nghiệp" (Mã số: T2021-06-06) của Trường Đại học Sư phạm Kỹ thuật – Đại học Đà Nẵng đã hoàn thành xuất sắc các mục tiêu đề ra: từ việc làm sáng tỏ cơ sở lý thuyết nén khuôn côn, tính toán - mô phỏng thủy lực kết cấu, cho đến việc chế tạo thành công máy ép RDF piston thủy lực tích hợp gia nhiệt tự động.

Nghiên cứu không chỉ mang lại giá trị học thuật cao với bài báo công bố toàn quốc mà còn cung cấp một giải pháp kỹ thuật khả thi, giàu tiềm năng ứng dụng trong xử lý chất thải rắn và chuyển đổi năng lượng xanh. Để đưa công nghệ vào thương mại hóa quy mô lớn, nhóm nghiên cứu rất mong muốn nhận được sự hợp tác, liên kết từ các doanh nghiệp môi trường, đơn vị sản xuất năng lượng sinh khối và các quỹ đầu tư khoa học công nghệ trong tương lai.
