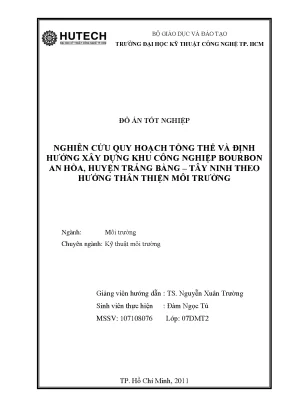

Luận văn nghiên cứu quy hoạch tổng thể và định hướng xây dựng kcn bourbon an hòa huyện trảng bàng tây ninh theo hướng thân thiện môi trường

KCN Bourbon An Hòa là một trong những khu công nghiệp quan trọng tại huyện Trảng Bàng, tỉnh Tây… 88 trang · Trường Đại Học Kỹ Thuật Công Nghệ TP. HCM · 2011.

• Tác giả: Đàm Ngọc Tú
• Người hướng dẫn: TS. Nguyễn Xuân Trường
• Trường học: Trường Đại Học Kỹ Thuật Công Nghệ TP. HCM
• Chuyên ngành: Môi trường
• Đề tài: Quy Hoạch Thân Thiện Môi Trường Cho KCN Bourbon An Hòa, Trảng Bàng, Tây Ninh
• Loại tài liệu: Đồ án tốt nghiệp
• Năm xuất bản: 2011
• Địa điểm: TP. Hồ Chí Minh

Mục lục chi tiết

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
• BẢN NHẬN XÉT CỦA GIẢNG VIÊN HƯỚNG DẪN ĐỒ ÁN/ KHÓA LUẬN TỐT NGHIỆP
• PHIẾU CHẤM ĐIỂM ĐỒ ÁN/ KHÓA LUẬN TỐT NGHIỆP
• MỤC LỤC
• Danh mục các từ viết tắt
• Danh mục các bảng
• Danh mục các hình
• PHẦN MỞ ĐẦU
• 1. CHƯƠNG I: QUY HOẠCH TỔNG THỂ KHU CÔNG NGHIỆP BOURBON AN HÒA TRẢNG BÀNG – TÂY NINH
• 1.1. Giới thiệu về KCN Bourbon An Hòa, huyện Trảng Bàng, tỉnh Tây Ninh
• 1.1.1. Thông tin cơ bản
• 1.1.2. Vị trí địa lý của dự án
• 1.1.3. Kinh phí đầu tư
• 1.1.4. Tiến độ thực hiện của dự án
• 1.1.5. Các ngành công nghiệp dự kiến đầu tư vào KCN
• 1.2. Quy hoạch tổng thể và phân khu chức năng của KCN Bourbon An Hòa Trảng Bàng – Tây Ninh
• 1.2.1. Quy hoạch tổng thể của KCN Bourbon An Hòa Trảng Bàng – Tây Ninh
• 1.2.1.1. Các chỉ tiêu kinh tế kỹ thuật
• 1.2.1.2. Cơ cấu tổ chức không gian
• 1.2.1.3. Tổ chức không gian quy hoạch kiến trúc kho cảng
• 1.2.1.4. Cơ cấu sử dụng đất
• 1.2.1.5. Quy hoạch mạng lưới hạ tầng kỹ thuật
• 1.2.1.6. Phương án xây dựng hệ thống thu gom chất thải rắn
• 1.2.2. Hiện trạng môi trường của KCN Bourbon An Hòa Trảng Bàng – Tây Ninh
• 1.2.2.1. Chất lượng không khí
• 1.2.2.2. Chất lượng nước ngầm
• 1.2.2.3. Chất lượng nước mặt
• 1.2.2.4. Chất lượng đất
• 1.2.3. Các giải pháp bảo vệ môi trường
• 2. CHƯƠNG 2: CÁC TIÊU CHÍ CƠ BẢN ĐỂ XÂY DỰNG KHU CÔNG NGHIỆP THÂN THIỆN MÔI TRƯỜNG
• 2.1. Tình hình nghiên cứu, phát triển KCN TTMT tại Việt Nam
• 2.1.1. Khái niệm KCN TTMT
• 2.1.1.1. Định nghĩa KCN TTMT
• 2.1.1.2. Cơ cấu chức năng của KCN TTMT
• 2.1.1.3. Nguyên tắc cơ bản để xây dựng & phát triển KCN TTMT
• 2.1.1.4. Điều kiện – tiêu chuẩn để xây dựng KCN TTMT
• 2.2. Một số lợi ích và thách thức trong phát triển KCN TTMT
• 2.2.1. Các lợi ích khi phát triển KCN TTMT
• 2.3. Các cơ sở pháp lý nhằm xây dựng KCN TTMT
• 2.4. Xây dựng tiêu chí TTMT trong quy hoạch KCN
• 2.4.1. Tiêu chí về phù hợp vị trí và qui mô KCN
• 2.4.2. Tiêu chí định hướng trao đổi chất thải
• 2.4.3. Tiêu chí về sự phù hợp của hạ tầng cơ sở kỹ thuật và hạ tầng môi trường của KCN với định hướng trao đổi chất thải
• 2.5. Các tiêu chí cơ bản để xây dựng KCN TTMT trong quá trình vận hành KCN
• 2.5.1. Cam kết tuân thủ các qui định về môi trường
• 2.5.2. Tiêu chí về áp dụng hệ thống quản lý môi trường theo tiêu chuẩn ISO 14001
• 2.5.3. Tiêu chí về xây dựng và vận hành các giải pháp ngăn ngừa ô nhiễm chất thải tại các nhà máy trong KCN
• 2.5.3.1. Lợi ích của hóa học xanh
• 2.5.3.2. Hiệu quả kinh tế của sản xuất sạch hơn
• 2.5.4. Tiêu chí về thực hiện quản lý, xử lý và trao đổi chất thải ở qui mô KCN
• 2.5.5. Tiêu chí về xây dựng chương trình phòng chống sự cố toàn KCN
• 2.5.6. Tiêu chí về xây dựng, vận hành hệ thống quan trắc và đánh giá chất lượng môi trường xung quanh KCN
• 3. CHƯƠNG 3: ĐÁNH GIÁ CÁC CHỈ TIÊU QUY HOẠCH CỦA KCN BOURBON AN HÒA TRẢNG BÀNG – TÂY NINH VỚI CÁC TIÊU CHÍ CƠ BẢN ĐỂ XÂY DỰNG KHU CÔNG NGHIỆP THÂN THIỆN MÔI TRƯỜNG
• 3.1. Đánh giá các tiêu chí quy hoạch của KCN Bourbon An Hòa
• 3.2. Tiêu chí quy hoạch cây xanh, cấp thoát nước
• 3.3. Tiêu chí về thu gom và xử lý chất thải
• 3.4. Tiêu chí về bố trí trạm trung chuyển, khả năng tận dụng trao đổi chất thải, tái chế, tái sử dụng
• 4. CHƯƠNG 4: ĐỀ XUẤT CÁC GIẢI PHÁP PHÁT TRIỂN KCN BOURBON AN HÒA, HUYỆN TRẢNG BÀNG – TÂY NINH THEO HƯỚNG THÂN THIỆN MÔI TRƯỜNG
• 4.1. Đề xuất các giải pháp phát triển KCN Bourbon An Hòa, huyện Trảng Bàng – Tây Ninh theo hướng TTMT
• 4.1.1. Qui hoạch phân khu chức năng trong KCN Bourbon An Hòa
• 4.1.2. Quy hoạch cây xanh, cấp thoát nước, điện, hệ thống thông tin liên lạc
• 4.1.3. Các biện pháp quản lý chất thải rắn trong KCN
• 4.1.4. Đề xuất các biện pháp khống chế và giảm thiểu các tác động tiêu cực trong giai đoạn hoạt động
• KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO
• MỘT SỐ HÌNH ẢNH CỦA KCN

Tóm tắt

I. Giới thiệu về KCN Bourbon An Hòa Trảng Bàng Tây Ninh

KCN Bourbon An Hòa là một trong những khu công nghiệp quan trọng tại huyện Trảng Bàng, tỉnh Tây Ninh. Với vị trí địa lý thuận lợi, KCN này không chỉ phục vụ cho việc phát triển kinh tế địa phương mà còn góp phần vào sự phát triển bền vững của khu vực. Quy hoạch khu công nghiệp này được thiết kế với mục tiêu phát triển bền vững và bảo vệ môi trường. Các thông tin cơ bản về KCN bao gồm chủ đầu tư, quy mô, và các ngành công nghiệp dự kiến đầu tư. Mô hình phát triển của KCN Bourbon An Hòa hướng tới việc áp dụng các công nghệ xanh và công nghệ tái tạo năng lượng, nhằm giảm thiểu tác động tiêu cực đến hệ sinh thái xung quanh.

1.1 Thông tin cơ bản về KCN

KCN Bourbon An Hòa được thành lập với mục tiêu chính là thu hút đầu tư và phát triển các ngành công nghiệp thân thiện với môi trường. Đầu tư hạ tầng và quản lý môi trường là hai yếu tố quan trọng trong quy hoạch này. Các chỉ tiêu kinh tế - kỹ thuật được thiết lập nhằm đảm bảo tính khả thi và hiệu quả trong hoạt động sản xuất. Hệ thống hạ tầng kỹ thuật bao gồm đường giao thông, cấp thoát nước và xử lý chất thải cũng được quy hoạch đồng bộ với các tiêu chí phát triển bền vững.

II. Quy hoạch tổng thể và phân khu chức năng của KCN

Quy hoạch tổng thể của KCN Bourbon An Hòa được chia thành nhiều phân khu chức năng nhằm tối ưu hóa việc sử dụng đất và tài nguyên. Mỗi phân khu được thiết kế để phục vụ cho các ngành công nghiệp khác nhau, từ sản xuất đến dịch vụ. Điều này không chỉ giúp tăng cường hiệu quả hoạt động mà còn đảm bảo bảo vệ môi trường thông qua việc áp dụng các tiêu chuẩn quản lý môi trường nghiêm ngặt. Quy hoạch cũng bao gồm việc xây dựng hệ thống thu gom và xử lý chất thải, nhằm giảm thiểu tác động tiêu cực đến môi trường.

2.1 Cơ cấu tổ chức không gian

Cơ cấu tổ chức không gian trong KCN Bourbon An Hòa được thiết kế hợp lý, đảm bảo sự phân bổ hợp lý giữa các khu vực sản xuất, dịch vụ và cây xanh. Việc bố trí này không chỉ tạo điều kiện thuận lợi cho hoạt động sản xuất mà còn góp phần nâng cao chất lượng môi trường sống cho người lao động. Các khu vực cây xanh được quy hoạch nhằm tạo ra không gian sinh thái, giúp điều hòa khí hậu và cải thiện chất lượng không khí. Công nghiệp xanh và năng lượng tái tạo được ưu tiên phát triển trong quy hoạch này.

III. Đánh giá các chỉ tiêu quy hoạch của KCN với các tiêu chí cơ bản

Đánh giá các chỉ tiêu quy hoạch của KCN Bourbon An Hòa được thực hiện thông qua việc so sánh với các tiêu chí cơ bản để xây dựng khu công nghiệp thân thiện môi trường. Các chỉ tiêu này bao gồm tiêu chí về quản lý môi trường, quy hoạch cây xanh, và xử lý chất thải. Việc áp dụng các tiêu chí này không chỉ giúp đảm bảo tính bền vững trong hoạt động của KCN mà còn tạo ra một mô hình phát triển mà các khu công nghiệp khác có thể tham khảo.

3.1 Tiêu chí quy hoạch cây xanh và xử lý chất thải

Tiêu chí quy hoạch cây xanh trong KCN Bourbon An Hòa được thiết lập nhằm đảm bảo rằng các khu vực sản xuất không làm ảnh hưởng đến hệ sinh thái xung quanh. Hệ thống xử lý chất thải được thiết kế hiện đại, giúp giảm thiểu ô nhiễm và tái sử dụng tài nguyên một cách hiệu quả. Việc thực hiện các tiêu chí này không chỉ nâng cao hiệu quả sản xuất mà còn góp phần bảo vệ môi trường tự nhiên, tạo nên một mô hình KCN thân thiện với môi trường.

IV. Đề xuất các giải pháp phát triển KCN theo hướng thân thiện môi trường

Đề xuất các giải pháp phát triển KCN Bourbon An Hòa theo hướng thân thiện môi trường bao gồm việc áp dụng công nghệ xanh, năng lượng tái tạo, và các biện pháp quản lý chất thải hiệu quả. Các giải pháp này không chỉ giúp cải thiện hiệu quả sản xuất mà còn giảm thiểu tác động tiêu cực đến môi trường. Việc xây dựng một mô hình KCN sinh thái sẽ tạo ra một môi trường làm việc an toàn và bền vững cho người lao động.

4.1 Qui hoạch phân khu chức năng trong KCN

Qui hoạch phân khu chức năng trong KCN Bourbon An Hòa được thực hiện nhằm tạo điều kiện thuận lợi cho sự phát triển của các ngành công nghiệp thân thiện với môi trường. Các khu vực được phân chia rõ ràng, giúp tối ưu hóa việc sử dụng tài nguyên và giảm thiểu ô nhiễm. Việc áp dụng các công nghệ sản xuất sạch hơn sẽ là yếu tố quan trọng trong việc thực hiện các mục tiêu phát triển bền vững của KCN.

Nội dung chính

Bối cảnh và vấn đề nghiên cứu

Trong tiến trình công nghiệp hóa và hiện đại hóa tại Việt Nam, sự hình thành và phát triển của các khu công nghiệp (KCN), khu chế xuất và khu công nghệ cao đóng vai trò thúc đẩy tăng trưởng kinh tế. Tuy nhiên, hoạt động phát triển công nghiệp truyền thống vận hành theo mô hình "hệ thống mở" (khai thác tài nguyên thiên nhiên phục vụ sản xuất và thải bỏ chất thải trực tiếp ra môi trường) đã làm gia tăng tình trạng ô nhiễm, suy thoái môi trường và cạn kiệt tài nguyên. Thực tế quản lý môi trường phần lớn chỉ tập trung giải quyết các "triệu chứng môi trường" (xử lý nước thải, khí thải, chất thải rắn ở cuối đường ống) thay vì xử lý tận gốc các "căn bệnh môi trường" (nguyên nhân phát sinh chất thải trong quá trình sản xuất).

Trước yêu cầu phát triển bền vững, lý thuyết sinh thái công nghiệp đề xuất chuyển đổi mô hình KCN sang dạng "hệ thống khép kín", trong đó chất thải của chu trình sản xuất này trở thành nguyên liệu đầu vào ("chất dinh dưỡng") của chu trình sản xuất khác thông qua mạng lưới cộng sinh công nghiệp. Đồ án tập trung nghiên cứu trường hợp KCN Bourbon An Hòa tại huyện Trảng Bàng, tỉnh Tây Ninh – một KCN quy mô lớn đang trong giai đoạn hoàn tất thủ tục pháp lý và chuẩn bị đầu tư xây dựng hạ tầng – nhằm phân tích hiện trạng quy hoạch và định hướng phát triển theo mô hình thân thiện môi trường (TTMT).

Mục tiêu nghiên cứu của đề tài là tìm hiểu tổng thể quy hoạch và xây dựng định hướng phát triển KCN Bourbon An Hòa, huyện Trảng Bàng, tỉnh Tây Ninh theo hướng thân thiện môi trường. Để đạt được mục tiêu này, đồ án thực hiện 3 nhiệm vụ cụ thể:

1. Nghiên cứu tổng thể quy hoạch của KCN Bourbon An Hòa Trảng Bàng – Tây Ninh.
2. Đánh giá, so sánh các chỉ tiêu trong quy hoạch của KCN Bourbon An Hòa Trảng Bàng – Tây Ninh với các tiêu chí cơ bản xây dựng Khu công nghiệp thân thiện môi trường.
3. Đề xuất giải pháp phát triển KCN Bourbon An Hòa Trảng Bàng – Tây Ninh theo hướng thân thiện môi trường.

Đối tượng và phạm vi nghiên cứu:

• Đối tượng nghiên cứu: Quy hoạch tổng thể mặt bằng, hạ tầng kỹ thuật và các giải pháp quản lý, bảo vệ môi trường của KCN Bourbon An Hòa.
• Phạm vi không gian: Khu đất quy hoạch KCN Bourbon An Hòa diện tích 760 ha tại xã An Hòa, huyện Trảng Bàng, tỉnh Tây Ninh (tiếp giáp sông Vàm Cỏ Đông, rạch Trảng Bàng, rạch Bà Mảnh và đường tỉnh 787).
• Phạm vi thời gian: Đề tài được thực hiện trong khoảng thời gian từ ngày 01/04/2011 đến ngày 12/07/2011.

Cơ sở lý thuyết và phương pháp

Khung lý thuyết và mô hình tham chiếu:

• Lý thuyết Sinh thái công nghiệp (Industrial Ecology) và Thiết kế sinh thái (Ecodesign): Tiếp cận khu công nghiệp như một hệ sinh thái công nghiệp khép kín, thúc đẩy tuần hoàn vật chất, năng lượng và cộng sinh công nghiệp giữa các cơ sở sản xuất.
• Mô hình Khu công nghiệp thân thiện môi trường (KCN TTMT): Khái niệm và hệ thống tiêu chí về quản lý môi trường toàn diện, áp dụng Tiêu chuẩn ISO 14001, Sản xuất sạch hơn (SXSH) và Hóa học xanh nhằm giảm thiểu phát thải tại nguồn và tái chế chất thải.
• Kinh nghiệm thực tiễn quốc tế và trong nước: Mô hình KCN sinh thái Fairfield (Baltimore, Hoa Kỳ - 880 ha) tập trung vào chuỗi tái sinh hợp chất hữu cơ; kinh nghiệm tái sử dụng nước và phế liệu dệt nhuộm tại thành phố Tirupur (Ấn Độ); các nghiên cứu điển hình tại Vùng kinh tế trọng điểm phía Nam như KCN Việt Hương II và KCN Mỹ Phước 3 (Bình Dương).
• Khung pháp lý và quy chuẩn kỹ thuật: Quyết định số 2355/QĐ-UBND ngày 13/10/2008 của UBND tỉnh Tây Ninh về phê duyệt Nhiệm vụ quy hoạch chi tiết xây dựng tỷ lệ 1/2000 KCN Bourbon An Hòa; Quy chuẩn Xây dựng Việt Nam (QCXDVN); hệ thống Tiêu chuẩn Việt Nam về môi trường gồm TCVN 5949-1998 (tiếng ồn), TCVN 5937-2005 và TCVN 5938-2005 (chất lượng không khí xung quanh), TCVN 5944-1995 (chất lượng nước ngầm), TCVN 5942-1995 Cột A (chất lượng nước mặt), TCVN 7209-2002 (chất lượng đất), TCVN 5945-2005 (nước thải công nghiệp).

Phương pháp nghiên cứu thực hiện:

• Phương pháp phân tích hệ thống: Đánh giá tổng thể mối tương quan giữa các phân khu chức năng, hệ thống hạ tầng kỹ thuật và cơ chế quản lý môi trường trong KCN.
• Phương pháp thu thập, tổng hợp tài liệu và xử lý số liệu: Thu thập hồ sơ quy hoạch chi tiết 1/2000, hồ sơ dự án đầu tư và các kết quả phân tích chất lượng môi trường nền.
• Phương pháp khảo sát thực địa: Quan sát, đối chiếu hiện trạng mặt bằng, địa hình, nguồn tiếp nhận nước mặt (sông Vàm Cỏ Đông, rạch Trảng Bàng, rạch Bà Mảnh) và hệ thống giao thông kết nối khu vực.
• Phương pháp chuyên gia: Tham khảo ý kiến các chuyên gia và cán bộ chuyên trách môi trường để định hướng giải pháp phù hợp.

Nguồn dữ liệu:

• Báo cáo Đánh giá tác động môi trường (ĐTM) KCN Bourbon An Hòa (tháng 08/2008).
• Hồ sơ phân tích hiện trạng môi trường nền do Trung tâm Công nghệ Môi trường (ENTEC) thực hiện tháng 02/2008 (công bố tháng 03/2008).
• Giấy chứng nhận Đăng ký kinh doanh và Đăng ký thuế Công ty Cổ phần số 3900471864 do Sở Kế hoạch và Đầu tư tỉnh Tây Ninh cấp ngày 10/09/2008 cho Công ty Cổ phần Bourbon An Hòa.

Nội dung chính theo từng chương

Chương 1: Quy hoạch tổng thể Khu công nghiệp Bourbon An Hòa Trảng Bàng – Tây Ninh

Chương 1 trình bày chi tiết thông tin pháp lý, vị trí địa lý, quy mô vốn, tiến độ đầu tư, phân bố không gian và hiện trạng môi trường nền của dự án:

• Thông tin cơ bản và vị trí: Dự án do Công ty Cổ phần Bourbon An Hòa làm chủ đầu tư (đại diện pháp luật: Tổng Giám đốc Đoàn Hồng Dũng). Khu đất 760 ha tọa lạc tại xã An Hòa, huyện Trảng Bàng, cách sân bay Tân Sơn Nhất 50 km, cách KCN Trảng Bàng và KCN Linh Trung 6 km. Tọa độ ranh giới: Tây Bắc (11°02’24,27” N - 106°16’45,97” E), Đông Bắc (11°01’40,84” N - 106°19’26,35” E), Đông Nam (11°01’00,04” N - 106°19’02,32” E), Tây Nam (11°01’08,26” N - 106°16’22,79” E).
• Vốn đầu tư và tiến độ: Tổng mức đầu tư dự kiến là 2.056 tỉ đồng, phân kỳ thực hiện trong 8 năm (2 giai đoạn): Giai đoạn 1 (2009–2012 / 2010–2012) nhu cầu vốn 1.607,07 tỉ đồng, đầu tư 358,90 ha; Giai đoạn 2 (2013–2016 / 2013–2020) nhu cầu vốn 964,98 tỉ đồng, đầu tư 401,10 ha.
• Cơ cấu sử dụng đất và chỉ tiêu kỹ thuật: Tiêu chuẩn lao động bình quân là 50 người/ha đất công nghiệp, tổng số lao động dự kiến toàn khu là 38.000 người (giai đoạn 1: 18.061 người, giai đoạn 2: 19.939 người; khoảng 50% lao động cư trú tại chỗ tương đương 21.000 người bao gồm khu tái định cư).

STT	Loại đất	Diện tích (ha)	Tỷ lệ (%)	Chỉ tiêu theo QCXDVN (%)	Chỉ tiêu theo QH chung duyệt (%)
1	Đất xây dựng nhà máy / kho bãi	447,94	58,94	$\ge 55$	50 – 70
2	Đất khu hành chính, dịch vụ	15,00	1,97	$\ge 1$	2 – 3
3	Đất công trình kỹ thuật đầu mối	15,01	1,98	-	-
4	Đất cây xanh, mặt nước tập trung	119,72	15,75	$\ge 8$	10 – 15
5	Đất giao thông (bộ: 111,90 ha; thủy: 50,00 ha)	162,32	21,36	$\ge 10$	20 – 25
Tổng	Toàn khu	760,00	100,00	-	-

• Phân kỳ quy hoạch 4 phân khu chức năng:
  • Khu 1 (GĐ 1): Xưởng mới 90,55 ha; hành chính dịch vụ 6,87 ha; kỹ thuật 0,93 ha; cây xanh mặt nước 21,09 ha.
  • Khu 2 (GĐ 1): Xưởng mới 133,38 ha; hành chính dịch vụ 6,42 ha; kỹ thuật 19,33 ha; cây xanh mặt nước 9,16 ha.
  • Khu 3 (GĐ 2): Xưởng mới 119,19 ha; hành chính dịch vụ 10,91 ha; kỹ thuật 5,31 ha; cây xanh mặt nước 26,25 ha.
  • Khu 4 (GĐ 2): Xưởng mới 155,01 ha; hành chính dịch vụ 2,61 ha; kỹ thuật 2,74 ha; cây xanh mặt nước 5,62 ha.
• Hạ tầng kỹ thuật: Cao độ san nền khống chế $H_{xd} \ge +2,0\text{ m}$ (Hòn Dấu); cống thoát nước mưa D600–D1500 mm (chu kỳ tràn $T = 3\text{ năm}$); cấp nước chỉ tiêu $45\text{ m}^3/\text{ha.ngày đêm}$ (GĐ 1 dùng giếng khoan công nghiệp $23.800\text{ m}^3/\text{ngày đêm}$, GĐ 2 lấy từ sông Vàm Cỏ Đông hoặc Kênh Đông Củ Chi); thoát nước tính bằng 80% cấp nước, nước thải xử lý sơ bộ đạt loại B rồi đưa về trạm XLNT tập trung đạt loại A theo TCVN 5945-2005 (trạm XLNT đầu tư từng giai đoạn từ $4.000\text{ m}^3/\text{ngày}$ đến $13.000 - 17.500\text{ m}^3/\text{ngày}$); phát sinh CTR giai đoạn 1 là 180 tấn/ngày đêm, giai đoạn 2 là 200 tấn/ngày đêm với bãi trung chuyển $0,75\text{ ha}$ cặp Cầu Hàn; phụ tải điện toàn khu $P_{tt} = 120,769\text{ MW}$ ($S_{tt} = 134,188\text{ MVA}$), cấp điện từ đường dây 110 kV qua trạm 110/22 kV.
• Hiện trạng môi trường nền (số liệu quan trắc tháng 02/2008 của ENTEC):
  • Không khí (7 vị trí KK-1 đến KK-7): Tiếng ồn 45–60 dBA (TCVN 5949-1998 $\le 60\text{ dBA}$); Bụi 0,20–0,29 $\text{mg/m}^3$ (chuẩn $\le 0,3$); $\text{SO}_2$ 0,23–0,32 $\text{mg/m}^3$ (chuẩn $\le 0,35$); $\text{NO}_2$ 0,04–0,09 $\text{mg/m}^3$ (chuẩn $\le 0,2$); CO 2,01–3,20 $\text{mg/m}^3$ (chuẩn $\le 30$); THC 1,45–2,22 $\text{mg/m}^3$ (chuẩn $\le 5,0$). Mọi chỉ tiêu đều đạt quy chuẩn.
  • Nước ngầm (5 vị trí NN1 đến NN5): pH 6,5–7,5; TDS 235–350 mg/l; Độ cứng 11–23 $\text{mg CaCO}_3/\text{l}$; Clorua 48,7–76,3 mg/l; Sắt tổng 0,32–0,42 mg/l; các chỉ tiêu kim loại nặng (Pb, Hg, Mn), Florua và vi sinh (E.Coli, Coliform) đều nằm trong giới hạn; riêng TDS và Sunfat (213–258 mg/l) vượt nhẹ ngưỡng TCVN 5944-1995 (200 mg/l).
  • Nước mặt (5 vị trí NM1 đến NM5): pH 6,6–6,7; DO 4–5 mg/l (thấp hơn quy chuẩn $\ge 6\text{ mg/l}$); $\text{BOD}_5$ 4–7 mg/l (vượt nhẹ mức $<4\text{ mg/l}$); COD 10–15 mg/l (vượt nhẹ mức $<10\text{ mg/l}$); SS 19–31 mg/l (vượt nhẹ mức $20\text{ mg/l}$ ở một số điểm); Coliform 50–150 MPN/100ml.
  • Đất (3 vị trí D1 đến D3): Cadimi 5–8 mg/kg (chuẩn TCVN 7209-2002 $\le 10$); Chì 10–15 mg/kg (chuẩn $\le 300$); Kẽm 15–22 mg/kg (chuẩn $\le 300$); Asen, Crom, Thủy ngân $<0,0005\text{ mg/kg}$; Dầu mỡ 8–10 mg/kg; Tổng chất hữu cơ 132–212 mg/kg. Mọi chỉ tiêu đất đều đạt chuẩn.

Chương 2: Các tiêu chí cơ bản để xây dựng Khu công nghiệp thân thiện môi trường

Chương 2 thiết lập hệ thống định nghĩa, điều kiện tiêu chuẩn và bộ tiêu chí đánh giá KCN TTMT theo hai giai đoạn quy hoạch và vận hành:

• Khái niệm và nguyên tắc: KCN TTMT là mô hình tuân thủ Luật Bảo vệ môi trường, thiết lập bộ máy quản lý môi trường nội bộ, đạt chứng nhận ISO 14001; quy hoạch hạ tầng theo nguyên tắc tiết kiệm năng lượng, trao đổi nguyên liệu và liên kết xử lý chất thải; vận hành giải pháp sản xuất sạch hơn, hóa học xanh và tái sinh chất thải.
• Tiêu chí trong quy hoạch KCN:
  • Tiêu chí phù hợp về vị trí địa lý và quy mô KCN.
  • Tiêu chí định hướng trao đổi, tuần hoàn chất thải giữa các ngành nghề.
  • Tiêu chí về sự phù hợp của hạ tầng kỹ thuật và hạ tầng môi trường với định hướng trao đổi chất thải.
• Tiêu chí trong quá trình vận hành:
  • Cam kết tuân thủ các quy chuẩn môi trường bắt buộc.
  • Xây dựng và duy trì hệ thống quản lý môi trường theo tiêu chuẩn ISO 14001.
  • Vận hành giải pháp ngăn ngừa ô nhiễm tại nguồn (Sản xuất sạch hơn, Hóa học xanh).
  • Quản lý, thu gom, phân loại và trao đổi chất thải ở quy mô toàn KCN.
  • Xây dựng chương trình phòng chống, ứng phó sự cố môi trường và hệ thống quan trắc, giám sát định kỳ.

Chương 3: Đánh giá các chỉ tiêu quy hoạch của KCN Bourbon An Hòa Trảng Bàng – Tây Ninh với các tiêu chí cơ bản để xây dựng Khu công nghiệp thân thiện môi trường

Chương 3 tiến hành đối chiếu quy hoạch thực tế của KCN Bourbon An Hòa với bộ tiêu chí KCN TTMT:

• Đánh giá quy hoạch tổng thể và phân khu chức năng: Quy hoạch KCN có sự phân định rõ ràng các nhóm ngành nghề theo mức độ phát thải (bố trí công nghiệp sạch gần trung tâm hành chính và khu dân cư; bố trí ngành phát sinh nước thải quanh trạm XLNT; bố trí ngành gây ồn, bụi ở khu vực riêng). Dự án kết hợp tốt giao thông thủy bộ với sông Vàm Cỏ Đông (cho tàu $>600\text{ tấn}$) và rạch Trảng Bàng (tàu đến 10 tấn).
• Đánh giá tiêu chí cây xanh và cấp thoát nước: Tỷ lệ đất cây xanh mặt nước tập trung đạt 15,75% (119,72 ha), vượt mức tối thiểu quy định theo Quy chuẩn Xây dựng Việt Nam (8%) và tiệm cận mức tối đa theo quy hoạch chung (10–15%). KCN duy trì dải cây xanh ven sông Vàm Cỏ Đông tối thiểu 20 m và bảo tồn mảng xanh ven rạch Bà Mảnh. Quy hoạch quy định mỗi nhà máy thành viên phải dành tối thiểu 15% diện tích cho cây xanh. Tuyến kênh Cầu Hàn được cải tạo thành kênh thoát nước nổi tiếp nhận nước thải đạt loại A trước khi đổ ra sông Vàm Cỏ Đông, hỗ trợ phát hiện kịp thời sự cố xử lý.
• Đánh giá tiêu chí thu gom và quản lý chất thải: Dự án đã quy hoạch hệ thống thoát nước mưa tách riêng hoàn toàn với nước thải; bố trí bãi trung chuyển chất thải rắn $0,75\text{ ha}$ cặp Cầu Hàn. Tuy nhiên, quy hoạch nguyên bản chưa xây dựng các đường ống hoặc hành lang kỹ thuật phục vụ việc trao đổi trực tiếp chất thải, năng lượng dư thừa hoặc hơi nhiệt giữa các nhà máy liền kề.

Chương 4: Đề xuất các giải pháp phát triển KCN Bourbon An Hòa, huyện Trảng Bàng – Tây Ninh theo hướng thân thiện môi trường

Chương 4 đề xuất các nhóm giải pháp điều chỉnh và bổ sung cụ thể nhằm hiện thực hóa mô hình KCN TTMT:

• Quy hoạch phân khu chức năng theo định hướng sinh thái: Sắp xếp các nhà máy có tiềm năng cộng sinh công nghiệp nằm cạnh nhau (ví dụ: liên kết phụ phẩm giữa chế biến lương thực thực phẩm với sản xuất thức ăn chăn nuôi; chất thải tro xỉ hoặc bùn thải xử lý làm phụ gia vật liệu xây dựng).
• Hạ tầng kỹ thuật thân thiện môi trường:
  • Tận dụng đất mùn hữu cơ từ công tác nạo vét sông Vàm Cỏ Đông và rạch Trảng Bàng để tôn tạo nền đất công viên cây xanh; xây dựng hào kỹ thuật bê tông cốt thép đi ngầm đồng bộ cho mạng lưới cấp thoát nước, điện và cáp viễn thông.
  • Phân kỳ hệ thống cấp nước hợp lý: sử dụng nguồn nước ngầm công nghiệp cho giai đoạn 1 ($23.800\text{ m}^3/\text{ngày}$) và chuyển đổi sang nguồn nước mặt sông Vàm Cỏ Đông hoặc nhà máy Kênh Đông Củ Chi trong giai đoạn 2 để bảo vệ túi nước ngầm.
• Biện pháp quản lý chất thải rắn và chất thải nguy hại: Thiết lập trạm phân loại tại nguồn nghiêm ngặt trong từng nhà xưởng; tách riêng chất thải nguy hại trước khi vận chuyển; thành lập cơ sở dữ liệu trao đổi phụ phẩm và phế liệu công nghiệp trong KCN.
• Biện pháp khống chế ô nhiễm và ứng phó sự cố trong giai đoạn hoạt động: Khuyến khích doanh nghiệp thứ cấp áp dụng SXSH và chứng nhận ISO 14001; xây dựng quy trình giám sát chất lượng nước thải tại kênh thoát nước nổi Cầu Hàn; thiết lập kế hoạch phòng cháy chữa cháy, ứng phó sự cố rò rỉ hóa chất và sự cố dừng hoạt động của trạm xử lý nước thải.

Kết quả và đóng góp

Kết quả nghiên cứu chính:

• Tổng hợp và hệ thống hóa toàn bộ các thông số kỹ thuật quy hoạch của KCN Bourbon An Hòa (quy mô 760 ha, tổng vốn 2.056 tỉ đồng, phân kỳ 2 giai đoạn, bố trí 4 phân khu chức năng và mạng lưới hạ tầng kỹ thuật ngầm hóa).
• Đánh giá hiện trạng môi trường nền khu vực dự án dựa trên số liệu thực nghiệm đo đạc năm 2008: chất lượng không khí và đất đạt chuẩn TCVN; chất lượng nước ngầm có chỉ số Sunfat (213–258 mg/l) vượt nhẹ chuẩn TCVN 5944-1995; chất lượng nước mặt có DO thấp (4–5 mg/l) và các thông số $\text{BOD}_5$ (4–7 mg/l), COD (10–15 mg/l), SS (19–31 mg/l) vượt nhẹ TCVN 5942-1995 Cột A.
• Chỉ rõ điểm mạnh về mặt cảnh quan của KCN với tỷ lệ cây xanh mặt nước tập trung đạt 15,75% (vượt chuẩn tối thiểu 8%) và quy định tỷ lệ cây xanh nội bộ trong từng nhà máy đạt $\ge 15%$.

Giải pháp và đề xuất của tác giả:

• Bổ sung cơ chế cộng sinh công nghiệp vào phương án phân bố ngành nghề nhằm tạo chuỗi trao đổi vật liệu và năng lượng nội khu.
• Đề xuất tái sử dụng bùn nạo vét làm đất trồng cây xanh và quy hoạch đồng bộ hào kỹ thuật bê tông cốt thép ngầm.
• Thiết lập kế hoạch quản lý môi trường tổng thể, tích hợp tiêu chuẩn ISO 14001 và quan trắc định kỳ trên tuyến kênh xả Cầu Hàn.

Đóng góp của đồ án:

• Đồ án đã áp dụng khung lý thuyết KCN thân thiện môi trường vào một dự án KCN cụ thể đang trong giai đoạn chuẩn bị đầu tư xây dựng, cung cấp cơ sở luận chứng thực tế cho việc điều chỉnh quy hoạch và xây dựng kế hoạch quản lý môi trường địa phương thay vì áp dụng sau khi KCN đã lấp đầy.

Hạn chế và hướng nghiên cứu tiếp

• Hạn chế: Đề tài giới hạn không gian nghiên cứu trong phạm vi KCN Bourbon An Hòa (760 ha) và thời gian thực hiện trong 3 tháng (01/04/2011 đến 12/07/2011). Nghiên cứu chủ yếu dựa trên số liệu thứ cấp từ hồ sơ ĐTM và báo cáo phân tích hiện trạng môi trường năm 2008 của ENTEC, chưa có điều kiện khảo sát thực nghiệm các dòng phát thải thực tế do KCN chưa chính thức đi vào vận hành.
• Hướng nghiên cứu tiếp: Cần tiếp tục theo dõi khi các nhà máy thứ cấp đi vào hoạt động thực tế để tính toán cân bằng vật chất, cân bằng năng lượng chi tiết cho từng mắt xích trao đổi chất thải; thiết lập mô hình tính toán định lượng hiệu quả kinh tế - sinh thái từ các mối liên kết cộng sinh công nghiệp.

Giá trị tham khảo

• Đối tượng sử dụng: Sinh viên, học viên chuyên ngành Kỹ thuật Môi trường, Quản lý Môi trường, Quy hoạch Đô thị - Công nghiệp và các kỹ sư quản lý hạ tầng KCN.
• Nội dung giá trị: Phương pháp đối chiếu các chỉ tiêu kinh tế - kỹ thuật của một đồ án quy hoạch tổng thể KCN với các tiêu chí sinh thái công nghiệp; hệ số quy hoạch sử dụng đất, tiêu chuẩn cấp thoát nước, phụ tải điện và số liệu môi trường nền lưu vực sông Vàm Cỏ Đông - rạch Trảng Bàng.

Câu hỏi thường gặp

1. KCN Bourbon An Hòa được phân kỳ đầu tư như thế nào và quy mô vốn ra sao?
Dự án có tổng vốn đầu tư 2.056 tỉ đồng, phân kỳ thành 2 giai đoạn trong 8 năm: Giai đoạn 1 triển khai trên diện tích 358,90 ha với nhu cầu vốn 1.607,07 tỉ đồng; Giai đoạn 2 triển khai trên diện tích 401,10 ha với nhu cầu vốn 964,98 tỉ đồng.

2. Cơ cấu sử dụng đất của KCN Bourbon An Hòa có đáp ứng Quy chuẩn Xây dựng Việt Nam không?
Có. Đất xây dựng nhà máy chiếm 58,94% (QCXD yêu cầu $\ge 55%$), đất hành chính dịch vụ chiếm 1,97% (QCXD yêu cầu $\ge 1%$), đất cây xanh mặt nước chiếm 15,75% (QCXD yêu cầu $\ge 8%$) và đất giao thông chiếm 21,36% (QCXD yêu cầu $\ge 10%$).

3. Hiện trạng chất lượng môi trường nền khu vực dự án năm 2008 có đặc điểm gì?
Chất lượng không khí và môi trường đất đều đạt tiêu chuẩn cho phép (TCVN 5937-2005, TCVN 7209-2002). Môi trường nước ngầm có hàm lượng Sunfat (213–258 mg/l) vượt nhẹ chuẩn TCVN 5944-1995. Môi trường nước mặt có DO thấp (4–5 mg/l) và các chỉ số $\text{BOD}_5$, COD, SS vượt nhẹ tiêu chuẩn TCVN 5942-1995 Cột A.

4. KCN giải quyết bài toán cấp nước và xả thải như thế nào?
Cấp nước giai đoạn 1 sử dụng giếng khoan công nghiệp trạm công suất $23.800\text{ m}^3/\text{ngày đêm}$, giai đoạn 2 chuyển sang dùng nước mặt sông Vàm Cỏ Đông hoặc Kênh Đông Củ Chi. Nước thải sau khi xử lý cục bộ đạt loại B tại từng nhà máy sẽ được gom về trạm tập trung xử lý đạt loại A (TCVN 5945-2005) rồi thải ra kênh thoát nước nổi Cầu Hàn trước khi xả ra sông Vàm Cỏ Đông.

5. Điểm mấu chốt để KCN Bourbon An Hòa trở thành KCN thân thiện môi trường là gì?
Là việc chuyển dịch từ quản lý ô nhiễm cuối đường ống sang mô hình sinh thái công nghiệp khép kín: bố trí mặt bằng hỗ trợ cộng sinh công nghiệp, bảo tồn dải xanh tự nhiên ven sông rạch, áp dụng sản xuất sạch hơn, ngầm hóa hào kỹ thuật và vận hành hệ thống quản lý môi trường ISO 14001.

Kết luận

Đồ án tốt nghiệp của tác giả Đàm Ngọc Tú đã hoàn thành việc khảo sát, tổng hợp toàn diện các thông số quy hoạch kỹ thuật và số liệu môi trường nền của KCN Bourbon An Hòa quy mô 760 ha tại huyện Trảng Bàng, tỉnh Tây Ninh. Thông qua việc phân tích và đối chiếu với bộ tiêu chí KCN thân thiện môi trường, công trình đã làm rõ những điểm phù hợp về cơ cấu đất đai, cảnh quan cây xanh mặt nước, đồng thời chỉ ra những mặt cần bổ sung về liên kết trao đổi chất thải nội khu. Các giải pháp đề xuất về quy hoạch phân khu theo chuỗi sinh thái, bảo vệ nguồn nước và áp dụng tiêu chuẩn ISO 14001 cung cấp cơ sở khoa học và thực tiễn có giá trị phục vụ công tác xây dựng và quản lý KCN theo định hướng phát triển bền vững.

Trích đoạn nội dung tài liệu

CHƯƠNG I: QUY HOẠCH TỔNG THỂ KHU CÔNG NGHIỆP BOURBON AN HÒA TRẢNG BÀNG – TÂY NINH 1.1 Giới thiệu về KCN Bourbon An Hòa, huyện Trảng Bàng, tỉnh Tây Ninh.1 Thông tin cơ bản. KCN Bourbon An Hòa do công ty ổ phần Bourbon An Hòa làm chủ đầu tư. Công ty Cổ phần Bourbon An Hòa được thành lập theo Giấy chứng nhận Đăng ký kinh doanh và Đăng ký thuế Công ty Cổ phần số 3900471864 do Sở Kế hoạch và Đầu tư tỉnh Tây Ninh cấp ngày 10/09/2008. - Chủ dự án : Công ty Cổ phần Bourbon An Hòa.

- Đại diện : ĐOÀN HỒNG DŨNG. - Chức vụ : Tổng Giám đốc. - Địa chỉ liên hệ: ấp An Hội, xã An Hòa, huyện Trảng Bàng, tỉnh Tây Ninh.3886868  Ngành nghề đăng ký kinh doanh. Ngành nghề đăng ký kinh doanh của Công ty Cổ phần Bourbon An Hòa tại Giấy chứng nhận Đăng ký kinh doanh và Đăng ký thuế Công ty Cổ phần số 3900471864: - Đầu tư xây dựng, kinh doanh hạ tầng khu công nghiẹp và khu dân cư.

tư vấn đầu tư, xây dựng (trừ kinh doanh, thiết kế công trình). - Mua bán nhà ở, chung cư, nhà xưởng, kho, bến bãi, bãi đỗ xe. Mua bán vật liệu xây dựng. Trang trí nội ngoại thất.

- Giám sát thi công xây dựng công trình dân dụng và công nghiệp. - San lấp mặt bằng. - Dịch vụ khai thuế hải quan, dịch vụ viễn thông, thể dục thể thao. - Trồng hoa cây cảnh.

- Dịch vụ quảng cáo, dịch vụ tư tấn, đào tạo nguồn nhân lực. SVTH: Đàm Ngọc Tú 6 Đồ án tốt nghiệp GVHD: TS. Nguyễn Xuân Trường - Dịch vụ hành chính văn phòng tổng hợp (trừ kế toán). Tư vấn và cung cấp phần mềm.

- Đầu tư xây dựng trạm y tế.2 Vị trí địa lý của dự án. Vị trí Dự án đầu tư xây dựng và kinh doanh cơ sở hạ tầng khu công nghiệp Bourbon An Hòa diện tích 760 ha đặt tại xã An Hòa, huyện Trảng Bàng, tỉnh Tây Ninh. Khu đất dự án thuộc huyện Trảng Bảng giáp thành phố Hồ Chí Minh, cách khu công nghiệp Trảng Bàng và KCN Linh Trung khoảng 6 km, cách sân bay Tân Sơn Nhất 50km. KCN Bourbon An Hòa Hình 1.1: Vị trí của KCN trên bản đồ 1.1 Tọa độ địa lý của khu đất.

- Góc Tây Bắc khu đất dự án : 11002’24,27” N - 106016’45,97” E SVTH: Đàm Ngọc Tú 7 Đồ án tốt nghiệp GVHD: TS. Nguyễn Xuân Trường - Góc Đông Bắc khu đất dự án : 11001’40,84” N - 106019’26,35” E - Góc Đông Nam khu đất dự án : 11001’00,04” N - 106019’02,32” E - Góc Tây Nam khu đất dự án : 11001’08,26” N - 106016’22,79” E 1.2 Phạm vi ranh giới của KCN - Phía Bắc:  Cách rạch Trảng Bàng 50m.  Cách khu dân cư tập trung gần nhất 230m. - Phía Nam:  Cách rạch Bà Mảnh 53m (ranh giới tỉnh Long An).

 Cách khu dân cư tập trung gần nhất 320m. - Phía Tây:  Giáp khu kho cảng của KCN-DV Bourbon An Hòa.  Cách sông Vàm Cỏ Đông 245m.  Cách khu dân cư tập trung gần nhất 1.

- Phía Đông:  Giáp đường 787.  Giáp khu tái định cư và nhà ở cho công nhân 260ha.  Cách khu dân cư tập trung gần nhất 400m.3 Kinh phí đầu tư 1.1 Tổng kinh phí đầu tư: Dự kiến tổng mức đầu tư toàn bộ dự án là 2.056 tỉ đồng và thực hiện đầu tư làm 02 giai đoạn với tổng thời gian là 08 năm.2 Nhu cầu nguồn vốn  Giai đoạn 1 Nhu cầu vốn cho giai đoạn này là 1.607,07 tỉ đồng, gồm: - Vốn chủ sở hữu: 500 tỷ đồng. - Vốn vay: 500 tỷ đồng.

- Vốn ứng trước khách hàng 4 năm đầu tiên: từ 300 đến 600 tỉ đồng.
