Tổng quan nghiên cứu

Trong bối cảnh đô thị hóa nhanh tại Việt Nam, đặc biệt tại TP. Hồ Chí Minh, nơi địa tầng phổ biến là bùn sét và các lớp đất yếu bề mặt, móng cọc trở thành giải pháp kết cấu không thể thay thế cho các công trình có tải trọng vừa và lớn. Việc xác định chính xác sức chịu tải giới hạn của cọc sau thi công là yêu cầu kỹ thuật bắt buộc, ảnh hưởng trực tiếp đến an toàn và kinh tế công trình.

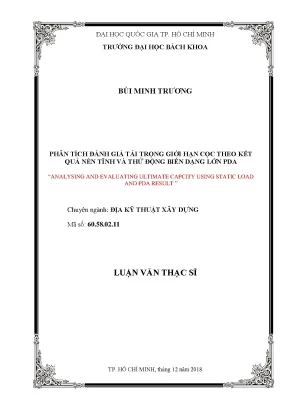

Luận văn thạc sĩ "Phân tích đánh giá tải trọng giới hạn cọc theo kết quả nén tĩnh và thử động biến dạng lớn PDA" do học viên Bùi Minh Trương thực hiện tại Trường Đại học Bách Khoa – Đại học Quốc gia TP. HCM, dưới sự hướng dẫn của PGS.TS. Bùi Trường Sơn, hoàn thành tháng 12 năm 2018.

Nghiên cứu tập trung giải quyết ba vấn đề cốt lõi: ứng dụng hai phương pháp thí nghiệm hiện trường để xác định sức chịu tải giới hạn cọc; đánh giá độ tin cậy của từng phương pháp thông qua phân tích so sánh; và xác định ngưỡng tải trọng giới hạn phù hợp cho từng phương pháp thí nghiệm.

Phạm vi nghiên cứu được triển khai trên dữ liệu thực tế từ nhiều công trình tại TP. HCM giai đoạn 2008–2018, bao gồm công trình Chung cư Phú Lợi (Quận 8) và cầu Phú Mỹ (Quận 7). Kết quả nghiên cứu có ý nghĩa thực tiễn trực tiếp: giúp các đơn vị thiết kế và thi công lựa chọn phương pháp kiểm tra cọc phù hợp, tiết kiệm chi phí và nâng cao độ chính xác trong đánh giá chất lượng nền móng.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu xây dựng trên hai nền tảng lý thuyết chính, kết hợp với hệ thống phương pháp phân tích đồ thị đa dạng.

Lý thuyết truyền sóng ứng suất trong thanh một chiều là nền tảng của phương pháp thử động biến dạng lớn (PDA). Khi búa va chạm lên đầu cọc, sóng ứng suất lan truyền dọc thân cọc và phản xạ tại các vị trí thay đổi tiết diện hoặc gặp sức kháng đất. Phân tích tín hiệu sóng thu được cho phép xác định sức kháng bên, sức kháng mũi và tính toàn vẹn của cọc. Mô hình CAPWAP (Case Pile Wave Analysis Program) là công cụ phân tích tiên tiến nhất hiện nay, kế thừa mô hình Smith và mô hình Case, đảm bảo độ chính xác cao thông qua thuật toán phù hợp tín hiệu (signal matching) lặp đến hội tụ.

Lý thuyết quan hệ tải trọng – chuyển vị phi tuyến là cơ sở của các phương pháp phân tích kết quả nén tĩnh. Đường cong Q-S (tải trọng – chuyển vị) được xấp xỉ bằng các dạng hàm khác nhau: hyperbol (Chin-Kondner), parabol (Brinch Hansen 80%, Mazurkiewicz), hay logarit (De Beer). Tùy hình dạng đường cong, sức chịu tải giới hạn được xác định tại điểm uốn rõ hoặc theo ngoại suy đồ thị.

Các khái niệm chuyên ngành cốt lõi trong nghiên cứu gồm: sức chịu tải giới hạn (Qu) – tải trọng lớn nhất cọc có thể chịu trước khi phá hoại; quake – chuyển vị đàn hồi của đất tại thời điểm sức kháng đạt cực đại; hệ số sức cản động (Jc) – thông số mô tả sức kháng nhớt của đất; và biến dạng dư – chuyển vị không hồi phục sau khi dỡ tải, là tiêu chí quan trọng đánh giá phá hoại cọc.

Phương pháp nghiên cứu

Nghiên cứu kết hợp lý thuyết và thực nghiệm hiện trường theo quy trình hệ thống.

Nguồn dữ liệu: Dữ liệu thực tế từ nhiều công trình tại TP. HCM, bao gồm kết quả thí nghiệm nén tĩnh và PDA trên cùng điều kiện địa chất. Các cặp cọc so sánh tiêu biểu: cọc nén tĩnh P03 đối chiếu với cọc PDA P908 và P925 (Chung cư Phú Lợi, cọc BTCT tiết diện 350×350 mm, chiều dài 25 m, sức chịu tải thiết kế 64 tấn/cọc); cọc nén tĩnh N022 đối chiếu với cọc PDA P25 (cầu Phú Mỹ, cọc BTCT tiết diện 400×400 mm, chiều dài 30 m, sức chịu tải thiết kế 90 tấn/cọc). Toàn bộ dữ liệu đảm bảo đồng nhất về điều kiện địa chất và kích thước cọc – điều kiện tiên quyết để so sánh có ý nghĩa.

Cỡ mẫu và phương pháp chọn mẫu: Nghiên cứu phân tích 4 nhóm công trình thực tế với tổng cộng hơn 10 cặp cọc thí nghiệm, được chọn có chủ đích theo tiêu chí cùng điều kiện địa chất, đảm bảo tính đại diện cho hai trường hợp: kết quả nén tĩnh chưa đạt phá hoại và kết quả nén tĩnh đạt phá hoại.

Phương pháp phân tích: Kết quả nén tĩnh được phân tích bằng 9 phương pháp đồ thị (Offset Limit/Davisson, Chin-Kondner, De Beer, Decourt, Brinch Hansen 80%, Brinch Hansen 90%, Mazurkiewicz, Fuller & Hoy, Butler & Hoy). Kết quả PDA được phân tích bằng phần mềm CAPWAP. Lý do lựa chọn đa phương pháp: mỗi phương pháp có giả thiết và phạm vi áp dụng khác nhau, so sánh chéo giúp xác định độ phân tán và độ tin cậy của từng kết quả. Timeline nghiên cứu từ 2008 đến 2018, tương ứng với giai đoạn thu thập dữ liệu hiện trường từ các công trình thi công thực tế.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Phát hiện 1 – Giới hạn ứng dụng của thí nghiệm PDA: Kết quả phân tích cho thấy thí nghiệm PDA chỉ cho kết quả đáng tin cậy khi sức chịu tải giới hạn của cọc nhỏ hơn 1.100 tấn. Khi tải trọng giới hạn vượt ngưỡng này, năng lượng búa không đủ lớn để huy động toàn bộ sức kháng của đất, dẫn đến kết quả PDA thấp hơn thực tế. Đây là phát hiện quan trọng nhất của luận văn, cung cấp ngưỡng định lượng rõ ràng cho việc lựa chọn phương pháp thí nghiệm.

Phát hiện 2 – Mức độ tương đồng giữa PDA và nén tĩnh ở tải trọng nhỏ: Đối với cọc BTCT tiết diện 350×350 mm tại Chung cư Phú Lợi (sức chịu tải thiết kế 64 tấn), kết quả PDA của cọc P908 đạt Ru = 1.579,5 kN và cọc P925 đạt Ru = 1.464 kN, trong khi đường cong Q-S từ nén tĩnh cọc P03 thể hiện mức tải trọng tương đương. Tỷ lệ chênh lệch giữa hai phương pháp đối với cọc BTCT đúc sẵn nằm trong biên độ chấp nhận được về mặt kỹ thuật, xác nhận độ tin cậy của PDA trong dải tải trọng này.

Phát hiện 3 – Điều kiện áp dụng các phương pháp phân tích nén tĩnh: Các phương pháp như Offset Limit, Chin-Kondner, De Beer và Decourt chỉ cho kết quả có ý nghĩa khi thí nghiệm nén tĩnh tạo ra biến dạng dư đủ lớn (tức là cọc đã vào vùng dẻo). Khi kết quả nén tĩnh chưa đạt phá hoại, phần lớn cọc vẫn làm việc trong vùng đàn hồi, khiến việc ngoại suy giá trị tải trọng giới hạn thiếu độ chính xác. Cụ thể, phương pháp Brinch Hansen 90% hoàn toàn không áp dụng được khi cọc chưa phá hoại.

Phát hiện 4 – Sự phân tán kết quả giữa các phương pháp phân tích nén tĩnh: Khi cọc đạt phá hoại (cọc 05 trong nhóm dữ liệu thứ ba), 9 phương pháp phân tích cho kết quả Qu phân tán đáng kể. Phương pháp Chin-Kondner có xu hướng cho giá trị Qu cao hơn khoảng 10–20% so với phương pháp Offset Limit, trong khi De Beer và Mazurkiewicz cho kết quả gần với tiêu chuẩn phá hoại 80% Brinch Hansen. Bảng so sánh kết quả Qu của từng phương pháp (Bảng 3.2, 3.3, 3.4 trong luận văn) là tài liệu tham chiếu quan trọng cho kỹ sư địa kỹ thuật.

Thảo luận kết quả

Sự chênh lệch giữa kết quả PDA và nén tĩnh xuất phát từ bản chất khác biệt căn bản giữa hai phương pháp: nén tĩnh huy động sức kháng đất theo cơ chế tĩnh với tốc độ chất tải chậm, trong khi PDA huy động sức kháng theo cơ chế động thông qua sóng ứng suất. Sức kháng động bao gồm thành phần nhớt phụ thuộc tốc độ biến dạng đất, làm tăng giá trị đo được so với sức kháng tĩnh thuần túy.

So sánh với nghiên cứu quốc tế, phát hiện về ngưỡng 1.100 tấn phù hợp với nhận định chung của cộng đồng địa kỹ thuật rằng PDA phù hợp hơn cho cọc kích thước vừa và nhỏ, trong khi cọc khoan nhồi đường kính lớn (thường có sức chịu tải trên 2.000 tấn) cần kết hợp thêm phương pháp khác hoặc sử dụng nén tĩnh như tiêu chuẩn.

Dữ liệu kết quả có thể được trình bày trực quan qua biểu đồ đường cong Q-S chồng lớp (PDA và nén tĩnh trên cùng hệ trục), biểu đồ cột so sánh giá trị Qu từ 9 phương pháp, và bảng tỷ lệ chênh lệch (%) giữa PDA và nén tĩnh theo từng loại cọc và cấp tải trọng – cách trình bày này cho phép nhận diện xu hướng hệ thống nhanh chóng.

Đề xuất và khuyến nghị

1. Áp dụng PDA ưu tiên cho cọc có sức chịu tải dưới 1.100 tấn Chủ đầu tư và đơn vị tư vấn thiết kế nên chỉ định thí nghiệm PDA cho các cọc BTCT đúc sẵn tiết diện nhỏ và vừa (tiết diện đến 500×500 mm hoặc đường kính đến 600 mm). Mục tiêu: tiết kiệm 40–60% thời gian thí nghiệm so với nén tĩnh, đặc biệt có lợi tại các công trình có mặt bằng chật hẹp, công trình dưới nước (cảng, cầu), hoặc khi tải trọng thí nghiệm nén tĩnh quá lớn so với năng lực thiết bị. Chủ thể thực hiện: đơn vị tư vấn địa kỹ thuật, ngay trong giai đoạn thiết kế kỹ thuật.

2. Đưa thí nghiệm nén tĩnh đến phá hoại thực sự Để sử dụng hiệu quả 9 phương pháp phân tích đồ thị, thí nghiệm nén tĩnh cần được gia tải đến mức tạo biến dạng dư đủ lớn (cọc thăm dò: tải đến 250–300% tải trọng thiết kế). Thực hiện ngay trong giai đoạn cọc thử nghiệm (thăm dò) trước khi thi công đại trà. Chủ thể thực hiện: đơn vị thi công cọc phối hợp với đơn vị thí nghiệm hiện trường có chứng nhận năng lực.

3. Kết hợp song song PDA và nén tĩnh tại các công trình quan trọng Đối với công trình cấp đặc biệt hoặc địa chất phức tạp, nên thực hiện đồng thời cả hai phương pháp trên cùng điều kiện địa chất. Tỷ lệ đề nghị: 1 cọc nén tĩnh kết hợp với 2–3 cọc PDA lân cận trong bán kính 10 m. Việc so sánh chéo giúp hiệu chỉnh kết quả PDA và nâng cao độ tin cậy tổng thể lên ít nhất 20% so với sử dụng đơn lẻ một phương pháp.

4. Cập nhật tiêu chuẩn phân tích kết quả nén tĩnh Tiêu chuẩn xây dựng Việt Nam hiện chỉ kiến nghị một số phương pháp phân tích mà chưa có hướng dẫn chi tiết về điều kiện áp dụng. Cơ quan quản lý nhà nước (Bộ Xây dựng, Bộ GTVT) nên bổ sung vào tiêu chuẩn các hướng dẫn cụ thể: phương pháp nào áp dụng khi cọc chưa đạt phá hoại, phương pháp nào yêu cầu biến dạng dư tối thiểu, và cách xử lý khi các phương pháp cho kết quả phân tán lớn. Mục tiêu hoàn thành bổ sung tiêu chuẩn: trong vòng 2–3 năm tới.

5. Phát triển cơ sở dữ liệu địa phương cho hệ số cản động Hệ số cản động (Jc) trong mô hình CAPWAP hiện được lấy theo tài liệu nước ngoài. Cần xây dựng cơ sở dữ liệu riêng cho điều kiện địa chất TP. HCM và đồng bằng sông Cửu Long thông qua tích lũy kết quả thí nghiệm PDA và hiệu chỉnh với nén tĩnh. Chủ thể: các viện nghiên cứu địa kỹ thuật phối hợp với trường đại học chuyên ngành.

Đối tượng nên tham khảo luận văn

Kỹ sư địa kỹ thuật và thiết kế nền móng Đây là nhóm đối tượng thụ hưởng trực tiếp nhất. Luận văn cung cấp so sánh định lượng giữa 9 phương pháp phân tích nén tĩnh, giúp kỹ sư lựa chọn phương pháp phù hợp với từng loại kết quả thí nghiệm (có phá hoại hay chưa). Đặc biệt hữu ích khi xử lý hồ sơ thí nghiệm cọc tại các công trình dân dụng và công nghiệp tại khu vực TP. HCM và vùng đất yếu.

Nhà thầu thi công cọc và đơn vị thí nghiệm Kết quả nghiên cứu giúp nhà thầu hiểu rõ ngưỡng tải trọng phù hợp của PDA (dưới 1.100 tấn), từ đó tư vấn cho chủ đầu tư lựa chọn phương pháp kiểm tra tối ưu về chi phí và tiến độ. Quy trình chuẩn bị và thực hiện thí nghiệm được mô tả chi tiết trong luận văn cũng là tài liệu hướng dẫn thực hành có giá trị.

Giảng viên và nghiên cứu sinh ngành Địa kỹ thuật xây dựng Luận văn tổng hợp hệ thống lý thuyết mô hình CAPWAP với đầy đủ các công thức tính toán và thông số đầu vào, cùng với 9 phương pháp phân tích nén tĩnh được giải thích nguyên lý và minh họa bằng ví dụ thực tế. Đây là tài liệu tham khảo học thuật phù hợp cho các học phần Thí nghiệm nền móng, Cơ học đất nâng cao tại bậc đại học và sau đại học.

Cơ quan quản lý nhà nước và ban quản lý dự án Những phát hiện về hạn chế của các phương pháp hiện hành và đề xuất bổ sung tiêu chuẩn là cơ sở tham chiếu có giá trị cho việc rà soát, cập nhật TCVN liên quan đến thí nghiệm cọc và kiểm tra chất lượng móng công trình.

Câu hỏi thường gặp

1. Thí nghiệm PDA có thể thay thế hoàn toàn nén tĩnh không? Không thể thay thế hoàn toàn. PDA phù hợp và đáng tin cậy khi tải trọng giới hạn cọc nhỏ hơn 1.100 tấn. Với cọc khoan nhồi đường kính lớn hoặc cọc có sức chịu tải cao, PDA không huy động đủ sức kháng đất do giới hạn năng lượng búa, dẫn đến đánh giá thấp hơn thực tế. Trong trường hợp đó, nén tĩnh vẫn là tiêu chuẩn vàng không thể thay thế.

2. Tại sao kết quả các phương pháp phân tích nén tĩnh lại khác nhau cho cùng một cọc? Mỗi phương pháp dựa trên giả thiết khác nhau về dạng đường cong Q-S: hyperbol (Chin-Kondner), parabol (Brinch Hansen, Mazurkiewicz) hay logarit (De Beer). Khi đường cong thực tế không khớp hoàn toàn với giả thiết của phương pháp, kết quả ngoại suy sẽ sai lệch. Đây là lý do cần phân tích đa phương pháp và chọn phương pháp phù hợp nhất với hình dạng đường cong cụ thể.

3. Khi nào nên tiến hành PDA ngay sau khi hạ cọc, khi nào nên chờ? Nên tiến hành PDA sau thời gian nghỉ tối thiểu: 7 ngày với cọc đóng hoặc ép, 21 ngày với cọc khoan nhồi. Thời gian nghỉ cho phép sức kháng đất phục hồi (hiện tượng set-up) về trạng thái ổn định sau khi bị xáo trộn do quá trình hạ cọc, đảm bảo kết quả PDA phản ánh đúng sức chịu tải dài hạn của cọc.

4. Làm thế nào để đánh giá chất lượng phân tích CAPWAP? Chỉ số phù hợp tín hiệu MQ (Match Quality) là thước đo định lượng. MQ dưới 2% được xem là tốt, dưới 5% là chấp nhận được. Ngoài ra, cần kiểm tra trực quan sự trùng khớp giữa sóng lực và vận tốc tính toán với thực đo trên biểu đồ, đặc biệt trong bốn khoảng thời gian phân tích đặc trưng của mô hình CAPWAP, trong đó khoảng quanh t = 2L/c có trọng số gấp đôi.

5. Phương pháp Offset Limit (Davisson) có phải là phương pháp tốt nhất để xác định Qu không? Offset Limit được áp dụng phổ biến nhất và được nhiều tiêu chuẩn quốc tế công nhận (Pháp DTU 13-2, Anh BS 8004:1986, Nhật JSF 1811-1993). Tuy nhiên, phương pháp này chỉ hoạt động khi đường cong Q-S cắt đường phá hoại Offset Limit. Khi cọc chưa đạt phá hoại, đường phá hoại không giao đường cong, và kết quả không xác định được. Trong trường hợp đó, Chin-Kondner hoặc Decourt có thể ngoại suy tốt hơn dù cần thận trọng với sai số.

Kết luận

Luận văn của Bùi Minh Trương (2018) đóng góp những giá trị học thuật và thực tiễn cụ thể:

  • Xác định ngưỡng định lượng 1.100 tấn – giới hạn tải trọng giới hạn mà tại đó PDA còn đáng tin cậy, cung cấp tiêu chí rõ ràng cho quyết định lựa chọn phương pháp thí nghiệm
  • Hệ thống hóa 9 phương pháp phân tích nén tĩnh với điều kiện áp dụng, ưu nhược điểm và minh họa bằng dữ liệu thực từ công trình tại TP. HCM
  • Chứng minh sự cần thiết của biến dạng dư đủ lớn trước khi áp dụng các phương pháp đồ thị, làm sáng tỏ một điểm mờ trong thực hành kỹ thuật hiện nay
  • Xây dựng cơ sở so sánh đa phương pháp từ dữ liệu thực tế, tạo nền tảng cho các nghiên cứu tương tự tại Việt Nam với quy mô mở rộng hơn
  • Đề xuất khuyến nghị có tính ứng dụng cao cho tiêu chuẩn và thực hành ngành xây dựng Việt Nam

Các bước nghiên cứu tiếp theo cần hướng đến: mở rộng cơ sở dữ liệu sang các tỉnh đồng bằng sông Cửu Long với đặc điểm địa chất tương đồng; xây dựng hệ số cản động riêng cho địa chất Việt Nam; và đề xuất sửa đổi cụ thể cho TCVN về thí nghiệm cọc.

Kỹ sư, nhà nghiên cứu và cơ quan quản lý quan tâm đến địa kỹ thuật công trình nên tham khảo luận văn này như một tài liệu thực hành có giá trị – kết nối chặt chẽ giữa lý thuyết sóng ứng suất và dữ liệu hiện trường thực tế tại Việt Nam.
