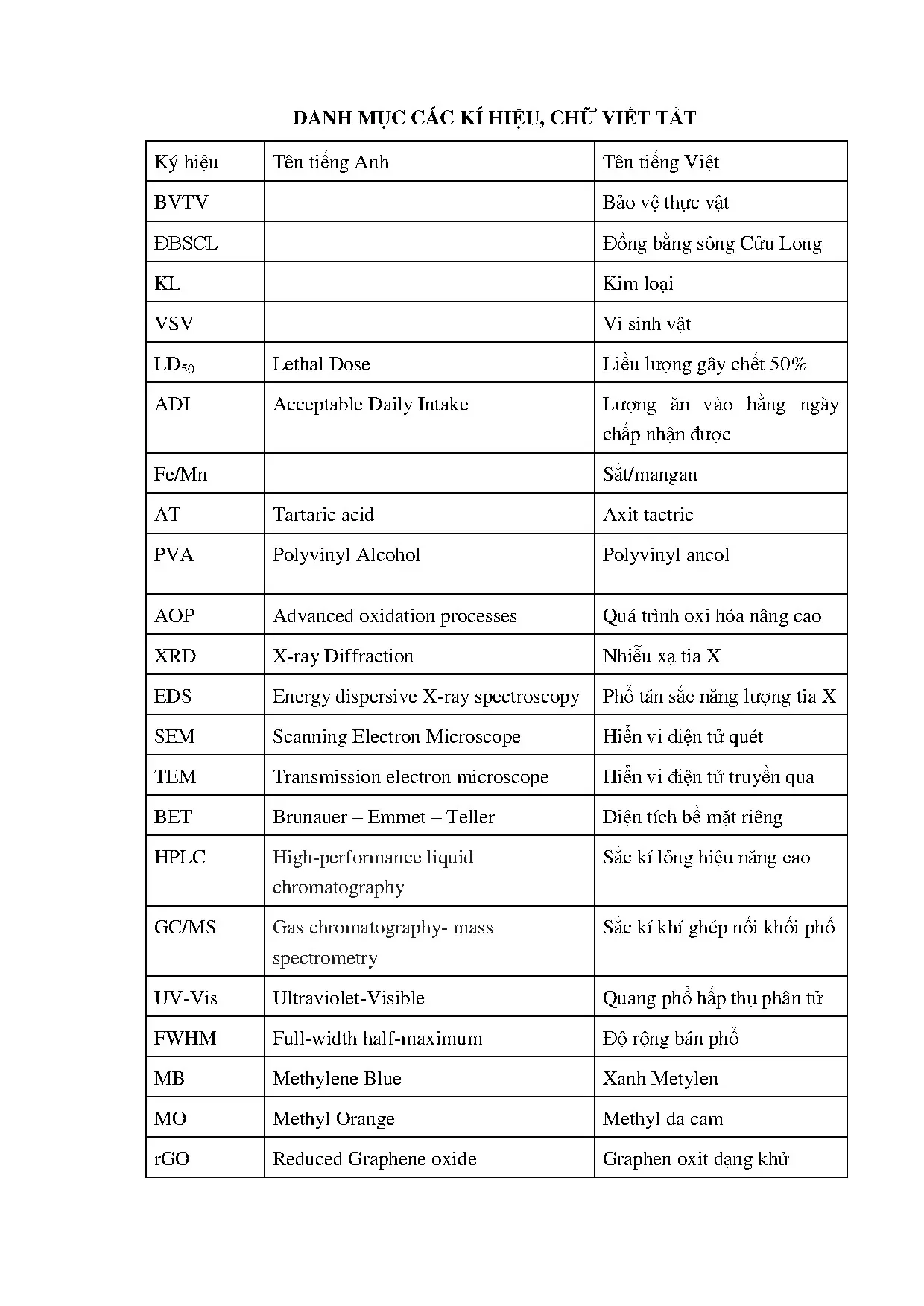

Tổng quan về luận án

Thực trạng ô nhiễm môi trường nước do dư lượng hóa chất bảo vệ thực vật (BVTV) nhóm phốt pho hữu cơ và các hợp chất màu hữu cơ tổng hợp đang là thách thức sinh thái nghiêm trọng tại Việt Nam. Theo thống kê giai đoạn 2010 – 2014, khối lượng thuốc BVTV nhập khẩu vào Việt Nam luôn duy trì ở mức cao, vượt 72.582 tấn thành phẩm năm 2010 và đạt trên 105.000 tấn vào năm 2012 với hơn 1.614 hoạt chất lưu hành thương mại [7]. Khảo sát thực địa tại các vùng trọng điểm lúa nước cho thấy tình trạng lạm dụng hóa chất diễn ra phổ biến: tại Hậu Giang, tần suất phun xịt trung bình đạt 7,1 ± 1,4 đến 7,9 ± 1,5 lần/vụ với 41,3% – 52,7% số hộ pha chế vượt nồng độ hướng dẫn [12]; tại Thái Bình, 80% hộ nông dân vi phạm quy trình kỹ thuật pha trộn nồng độ và 70% không tuân thủ thời gian cách ly [14]. Hệ quả trực tiếp là sự tích tụ dư lượng độc chất trong nguồn nước tự nhiên: nồng độ fenitrothion trong nước ngầm tại Chiềng Khoi (Sơn La) đo được từ 0,002 đến 0,476 µg/L [16]; tại Đồng bằng sông Cửu Long, nồng độ diazinon đạt 3,5 – 42,8 ng/L, fenitrothion đạt 3,3 – 11,9 ng/L [17], và dư lượng quinalphos tại Hậu Giang đạt trung bình 0,38 ± 0,15 µg/L (cao nhất 1,62 µg/L) [18]. Các giá trị này đều tiệm cận hoặc vượt ngưỡng giới hạn của Ủy ban Châu Âu (EC: 0,5 µg/L đối với tổng hóa chất BVTV trong nước ăn uống). Song song đó, các chất màu công nghiệp như Methyl Orange (MO) và Methylene Blue (MB) chứa cấu trúc thơm đa vòng bền vững cũng đe dọa trực tiếp đến chuỗi thức ăn sinh học.

Khoảng trống nghiên cứu (Research Gap) then chốt nằm ở việc các công nghệ xử lý truyền thống như hấp phụ (than hoạt tính, CNTs) chỉ chuyển dịch pha ô nhiễm tạo ra chất thải rắn thứ cấp; phương pháp sinh học (sử dụng Burkholderia sp., Flavobacterium sp.) đòi hỏi thời gian kéo dài và hiệu suất suy giảm mạnh đối với các độc chất có tính ức chế enzyme cholinesterase cao (LD50 của parathion là 13 mg/kg); trong khi các hệ xúc tác quang hóa đơn oxit (TiO2, ZnO) bị giới hạn bởi độ rộng vùng cấm lớn (Eg ≈ 3,2 eV, chỉ hấp thụ được vùng tử ngoại < 5% năng lượng mặt trời) và tốc độ tái kết hợp cặp electron - lỗ trống quang sinh diễn ra quá nhanh [61, 63].

Luận án xác lập 4 câu hỏi nghiên cứu (RQ) và 4 giả thuyết khoa học (H):

  • RQ1: Làm thế nào để kiểm soát kích thước nano và pha tinh thể của hệ oxit hỗn hợp Fe2O3–Mn2O3 thông qua kỹ thuật sol-gel đốt cháy sử dụng nhiên liệu phối hợp?
    • H1: Sự kết hợp giữa axit tactric (AT) và polyvinyl ancol (PVA) đóng vai trò mạng lưới cố định cation, giúp hạ nhiệt độ hình thành pha tinh thể và thu được kích thước hạt nano đồng nhất dưới 30 nm.
  • RQ2: Việc phân tán các hạt nano Fe2O3–Mn2O3 lên cấu trúc mạng lưới graphen oxit dạng khử (rGO) ảnh hưởng như thế nào đến khả năng hấp thu quang phổ khả kiến và sự phân tách hạt tải điện?
    • H2: Nền chất mang rGO đóng vai trò chất thu nhận và truyền dẫn điện tử (electron reservoir), làm giảm xác suất tái tổ hợp giữa electron (e-) và lỗ trống (h+), từ đó gia tăng mật độ tạo gốc tự do hydroxyl (•OH).
  • RQ3: Các yếu tố hóa lý (pH, hàm lượng xúc tác, nồng độ ban đầu, thời gian chiếu xạ) tương tác như thế nào đến động học phân hủy của parathion, fenitrothion, MO và MB?
    • H3: Động học phản ứng tuân theo mô hình Langmuir-Hinshelwood biến tính, với hằng số tốc độ biểu kiến phụ thuộc chặt chẽ vào điểm đẳng điện (pHpzc) của vật liệu.
  • RQ4: Cơ chế phân cắt liên kết phân tử và con đường khoáng hóa trung gian của hóa chất BVTV photpho hữu cơ trên bề mặt nanocomposite diễn ra theo lộ trình nào?
    • H4: Quá trình phân hủy ưu tiên bẻ gãy liên kết este photphat (P-O-C) và oxy hóa nhóm P=S thành P=O trước khi khoáng hóa hoàn toàn thành các ion vô cơ không độc (PO43-, SO42-, NO3-, CO2, H2O).

Khung lý thuyết của công trình tích hợp thuyết quang xúc tác bán dẫn dị thể (Heterogeneous Semiconductor Photocatalysis), thuyết phối trí phức chất trong quá trình đốt cháy gel, và động học oxy hóa nâng cao (AOPs) dựa trên gốc tự do hydroxyl (•OH có thế oxy hóa 2,80 V) [47]. Đóng góp mang tính đột phá của luận án là chế tạo thành công hệ vật liệu nanocomposite dị thể Fe2O3–Mn2O3/rGO với diện tích bề mặt riêng lớn, hoạt tính xúc tác vượt trội dưới bức xạ khả kiến, có khả năng phân hủy trên 90% parathion, fenitrothion, MO, MB và dễ dàng thu hồi, tái sử dụng nhờ từ tính thuận từ.

Literature Review và Positioning

Tổng quan y văn quốc tế cho thấy các xu hướng xử lý hóa chất hữu cơ bền vững và hóa chất BVTV phân hóa thành 3 dòng nghiên cứu chính:

  1. Dòng nghiên cứu hấp phụ và lọc màng: Sử dụng than hoạt tính [22, 24], ống nano cacbon (CNTs) [27, 28], graphen và graphen oxit [29, 31], hoặc các oxit kim loại đơn lẻ [33, 35]. Mặc dù dung lượng hấp phụ có thể đạt mức cao (như nghiên cứu của Đặng Văn Thành và cộng sự đạt 156,25 mg/g với 2,4-D [103]), nhược điểm cố hữu là không phá hủy cấu trúc phân tử độc hại, đòi hỏi quy trình giải hấp phức tạp và để lại chất thải rắn nguy hại.
  2. Dòng nghiên cứu phân hủy sinh học (Bioremediation): Ứng dụng các chủng vi sinh vật chuyên biệt như Flavobacterium sp. (Alonso et al., 1997 [37]; Sethunathan et al., 1973 [41]), Burkholderia sp. (Hong et al., 2007 [38]), Cunninghamella elegans (Zhu et al., 2017 [39]), Stenotrophomonas maltophilia (Salah-Tazdaït et al., 2018 [40]), Leuconostoc mesenteroides (Cho et al., 2009 [42]), và Serratia marcescens (Cycoń et al., 2013 [43]). Hạn chế cốt lõi của phương pháp này là tốc độ chuyển hóa chậm, tính thích nghi kém trong môi trường ô nhiễm đa thành phần và nguy cơ vi sinh vật bị tiêu diệt khi nồng độ chất độc vượt ngưỡng chịu đựng.
  3. Dòng nghiên cứu quá trình oxy hóa nâng cao (AOPs) và xúc tác quang: Khai thác hoạt tính của gốc •OH thông qua hệ Fenton (Fe2+/H2O2) [50], UV/H2O2 [51], siêu âm kết hợp ozon (US/O3) [54, 55], hoặc quang xúc tác bán dẫn TiO2, ZnO [52, 53, 56]. Các công trình tiên phong của Harada et al. (1990) [61] với DDVP và DEP, hay Evgenidou et al. (2005) [63] với parathion-methyl đã chứng minh khả năng khoáng hóa hoàn toàn của TiO2. Tuy nhiên, việc ứng dụng thực tế bị cản trở do TiO2 chỉ hấp thụ tia UV, hiệu quả lượng tử thấp.

Các cuộc tranh luận học thuật gần đây tập trung vào 2 quan điểm đối lập: một bên ủng hộ pha tạp cation kim loại chuyển tiếp lên mạng tinh thể đơn oxit (như Cu/TiO2, Fe/TiO2 của Hoàng Hiệp et al. [108]), trong khi bên còn lại khẳng định việc chế tạo cấu trúc dị thể tiếp xúc đa pha (Heterojunction) giữa các oxit kim loại có vùng cấm bổ trợ kết hợp mạng dẫn cacbon 2D mới là giải pháp căn bản để giải quyết bài toán tái tổ hợp điện tử.

So sánh với hai nghiên cứu quốc tế tiêu biểu:

  • Nghiên cứu của Sabina Nicolae et al. (2015) [85] chế tạo hạt nano Fe2O3–Mn2O3 bằng phương pháp thủy nhiệt, song sản phẩm thu được có diện tích bề mặt riêng rất thấp (BET chỉ đạt 14 m2/g), kích thước hạt lớn (51 nm), dẫn đến khả năng tiếp xúc pha hạn chế.
  • Nghiên cứu của Shengxiao et al. (2012) [113] và Amighian et al. (2006) [112] tổng hợp MnFe2O4 bằng phương pháp đồng kết tủa, tuy đạt diện tích bề mặt 138 m2/g nhưng kích thước hạt không đồng đều (30 – 80 nm), dễ bị kết tụ pha khi nung và độ tinh khiết hóa học phụ thuộc khắt khe vào tốc độ kết tủa của từng cation riêng biệt.

Luận án này định vị tại điểm giao thoa giữa kỹ thuật vật liệu nano tiên tiến và hóa học môi trường: sử dụng phương pháp sol-gel đốt cháy với hệ nhiên liệu kép axit tactric (AT) + polyvinyl ancol (PVA) để tổng hợp oxit hỗn hợp Fe2O3–Mn2O3 kích thước siêu mịn, sau đó phân tán đồng đều lên màng graphen oxit dạng khử (rGO). Cấu trúc này không chỉ khắc phục nhược điểm diện tích bề mặt thấp của phương pháp thủy nhiệt mà còn ngăn chặn triệt để hiện tượng kết tụ pha, tối ưu hóa quá trình truyền dẫn điện tử trên nền rGO.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Công trình mở rộng Thuyết Quang xúc tác Bán dẫn Dị thể (Heterogeneous Semiconductor Photocatalysis Theory - Turchi & Ollis, 1990; Hoffmann et al., 1995) và Thuyết Chuyển dịch Điện tử Liên bề mặt (Interfacial Charge Transfer Theory) trên nền vật liệu lai vô cơ - cacbon:

                            SỰ CHUYỂN DỊCH HẠT TẢI ĐIỆN VÀ TẠO GỐC TỰ DO
       Bức xạ khả kiến (hν)
  1. Mở rộng lý thuyết dải năng lượng dị thể: Khi kết hợp Fe2O3 và Mn2O3, sự tiếp xúc năng lượng giữa hai vùng dẫn (Conduction Band - CB) và vùng hóa trị (Valence Band - VB) tạo nên bước chuyển năng lượng bổ trợ, thu hẹp khoảng cách vùng cấm quang học (Optical Bandgap), dịch chuyển ngưỡng hấp thụ bước sóng từ vùng tử ngoại (UV) sâu sang toàn bộ dải ánh sáng khả kiến (Visible Light).
  2. Cơ chế bẫy điện tử của mạng cacbon sp2: Cấu trúc rGO với các liên kết π liên hợp đóng vai trò là "hồ chứa điện tử" (electron sink/reservoir). Khi các cặp electron-lỗ trống (e-/h+) được sinh ra dưới tác động của photon ánh sáng: $$\text{Fe}2\text{O}3\text{--}\text{Mn}2\text{O}3 + h\nu \rightarrow e^-{\text{CB}} + h^+{\text{VB}}$$ Điện tử $e^-{\text{CB}}$ lập tức chuyển dịch sang mạng lưới rGO, ngăn chặn quá trình tái kết hợp với lỗ trống $h^+{\text{VB}}$. Lỗ trống $h^+_{\text{VB}}$ tự do tương tác trực tiếp với phân tử H2O hoặc ion OH- trên bề mặt để tạo gốc tự do hydroxyl (•OH), trong khi $e^-$ trên rGO khử phân tử O2 hòa tan thành gốc superoxide (•O2-), tạo nên phản ứng oxy hóa chuỗi song song có hoạt tính vượt trội.
  3. Mô hình định lượng hóa các mệnh đề lý thuyết (Theoretical Propositions):
    • Mệnh đề P1: Tốc độ chuyển dịch điện tử liên bề mặt tỷ lệ thuận với mức độ phân tán đơn lớp của oxit kim loại trên mạng rGO.
    • Mệnh đề P2: Tỷ lệ mol Fe/Mn tối ưu tạo ra mật độ sai hỏng mạng tinh thể kiểm soát, hình thành các tâm bẫy điện tử trung gian làm tăng tuổi thọ của hạt tải điện.
    • Mệnh đề P3: Quá trình khoáng hóa các hợp chất este photphothionat (P=S) diễn ra qua cơ chế tấn công ái nhân của gốc •OH vào liên kết phospho-ester, chuyển hóa trung gian thành oxon (P=O) trước khi cắt mạch vòng thơm.

Khung phân tích độc đáo

Khung phân tích của luận án tích hợp chặt chẽ 3 trụ cột lý thuyết: Hóa học tạo phức - đốt cháy (Coordination-Combustion Chemistry), Quang xúc tác bán dẫn dị thể (Semiconductor Photocatalysis), và Động học phản ứng phân hủy xenobiotic bề mặt (Langmuir-Hinshelwood Heterogeneous Kinetics).

Điểm tiếp cận mới là việc mô hình hóa con đường phân cắt mạch phân tử dựa trên bằng chứng khối phổ phân giải cao (GC/MS và MS/MS):

  • Đối với phân tử Methyl Orange (MO, C14H14N3NaO3S, M = 327,3 g/mol): Nhận diện các mảnh ion m/z 304, 320, 290, 276 phản ánh quá trình khử đối xứng nhóm azo (-N=N-) và demethyl hóa nhóm -N(CH3)2.
  • Đối với phân tử Methylene Blue (MB, C16H18ClN3S, M = 319,85 g/mol): Xác định các ion trung gian m/z 256, 242, 275, 292, 307 minh chứng cho sự phân rã dị vòng phenothiazine.
  • Đối với phân tử Parathion (C10H14NO5PS, M = 291,3 g/mol) và Fenitrothion (C9H12NO5PS, M = 277,24 g/mol): Xác thực sự đứt gãy liên kết P-O-Ar tạo thành p-nitrophenol / 3-methyl-4-nitrophenol và dẫn xuất axit photphoric vô cơ.

Điều kiện biên (Boundary Conditions): Hệ vật liệu vận hành tối ưu trong khoảng pH từ 4,0 đến 8,0; nồng độ chất ô nhiễm từ 1,4 đến 11,0 ppm; hàm lượng xúc tác từ 0,01 đến 0,10 g/L; trong điều kiện chiếu sáng bức xạ khả kiến liên tục và sục khí cung cấp oxy hòa tan.

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Luận án tuân thủ chặt chẽ lập trường nhận thức luận thực chứng (Positivism) với thiết kế nghiên cứu thực nghiệm định lượng chính xác (Rigorous Quantitative Experimental Design). Quy trình thực nghiệm được cấu trúc qua 3 giai đoạn độc lập nhưng liên kết chặt chẽ: tổng hợp tối ưu hóa vật liệu, đặc trưng hóa cấu trúc lý - hóa - bề mặt, và khảo sát hoạt tính quang phân hủy kèm nhận diện sản phẩm chuyển hóa.

Quy trình nghiên cứu rigorous

                           SƠ ĐỒ QUY TRÌNH THỰC NGHIỆM ĐA BƯỚC

  1. Giai đoạn tổng hợp vật liệu:

    • Tiền chất gồm Fe(NO3)3·9H2O và Mn(NO3)2 (Merck, độ tinh khiết phân tích PA) được hòa tan theo các tỷ lệ mol xác định (9/1, 3/1, 2/1, 1/1, 1/3, 1/9).
    • Tác nhân tạo gel được khảo sát so sánh giữa đơn tác nhân Axit Tactric (AT, Merck) và hỗn hợp nhiên liệu kép (AT + PVA, M = 145.000, Merck).
    • Quá trình tạo gel được kiểm soát nghiêm ngặt ở các dải nhiệt độ 40 °C, 50 °C, 60 °C, 80 °C, 100 °C và pH điều chỉnh từ 1 đến 5. Gel nhớt sau đó được sấy khô ở 110 °C trong 2 giờ tạo khối xốp phồng.
    • Để chế tạo hệ compozit, chất mang rGO (Sigma-Aldrich, cấu trúc 15 – 20 lớp) được đưa trực tiếp vào dung dịch gel nhớt dưới sự khuấy trộn liên tục trước khi nung ở các dải nhiệt độ 300 °C, 400 °C, 450 °C, 500 °C, 550 °C và 600 °C.

  2. Hệ thống thiết bị đặc trưng hóa chuyên sâu:

    • TGA - DTA: Đo trên thiết bị Labsys Evo (Setaram, Pháp) tại Viện Khoa học Vật liệu – VAST; tốc độ nâng nhiệt 10 °C/phút từ nhiệt độ phòng đến 850 °C trong môi trường không khí chuẩn để xác định khoảng nhiệt độ phân hủy chất hữu cơ và tạo pha oxit.
    • Nhiễu xạ tia X (XRD): Thực hiện trên máy Bruker D8 Advance tại Trường Đại học Khoa học Tự nhiên – ĐHQGHN, sử dụng bức xạ Cu Kα ($\lambda = 1,5406\text{ \AA}$), quét góc $2\theta$ từ $10^\circ$ đến $80^\circ$. Kích thước tinh thể $d$ được tính toán theo phương trình Scherrer: $$d = \frac{K \cdot \lambda}{\beta_{1/2} \cdot \cos\theta}$$ với $K = 0,9$ và $\beta_{1/2}$ là độ bán rộng vạch nhiễu xạ (FWHM).
    • Phổ tán sắc năng lượng tia X (EDS): Đo trên thiết bị JEOL JSM 6500F tại Viện Kỹ thuật Nhiệt đới – VAST để xác định tỷ lệ thành phần phần trăm khối lượng và phần trăm nguyên tử của Fe, Mn, C, O.
    • Kính hiển vi điện tử quét phát xạ trường (FE-SEM): Chụp trên máy Hitachi S-4800 (Nhật Bản) có độ phân giải 1 – 2 nm để quan sát hình thái học bề mặt và kỹ thuật SEM-Mapping phân bố nguyên tố.
    • Hiển vi điện tử truyền qua (TEM): Khảo sát trên thiết bị JEM 1010 tại Viện Vệ sinh Dịch tễ Trung ương ở thế gia tốc 80 kV, độ phóng đại lên đến 300.000 lần.
    • Đo diện tích bề mặt riêng (BET): Xác định diện tích bề mặt tiếp xúc riêng ($m^2/g$) thông qua đường đẳng nhiệt hấp phụ - giải hấp N2.
    • Xác định điểm đẳng điện (pHpzc): Khảo sát sự phụ thuộc của $\Delta\text{pH} = \text{pH}_f - \text{pH}_i$ vào $\text{pH}_i$ trên nano oxit hỗn hợp để đánh giá trạng thái tích điện bề mặt vật liệu trong dung dịch.

  3. Giai đoạn đánh giá quang xúc tác và phân tích sản phẩm:

    • Hệ phản ứng quang hóa dung tích chuẩn, chiếu xạ bằng nguồn sáng kiểm soát công suất, duy trì khuấy trộn đều.
    • Mẫu được khảo sát cân bằng hấp phụ trong bóng tối 24 giờ trước khi bật đèn chiếu sáng.
    • Hàm lượng parathion, fenitrothion, MO, MB được định lượng theo thời gian phản ứng (0 đến 180 phút).
    • Sản phẩm trung gian và lộ trình khoáng hóa được giải mã bằng sắc ký khí ghép khối phổ GC/MS (Agilent Technologies) và sắc ký lỏng ghép khối phổ liên tiếp HPLC-MS/MS.

Phát hiện đột phá và implications

Những phát hiện then chốt

                               CÁC PHÁT HIỆN ĐỘT PHÁ CỦA NGHIÊN CỨU
  1. Hiệu ứng hiệp đồng vượt trội của hệ nhiên liệu kép AT + PVA trong tổng hợp sol-gel đốt cháy: Phân tích TGA-DTA và XRD chứng minh rằng việc kết hợp PVA với axit tactric đóng vai trò quyết định cấu trúc hạt. Axit tactric chứa 2 nhóm -COOH và 2 nhóm -OH tạo phức chelate bền vững với các cation Fe3+ và Mn2+, trong khi các chuỗi dài polymer PVA tạo mạng lưới không gian giam giữ các phức này, ngăn ngừa sự phân tách pha vô cơ trong quá trình mất nước. Kết quả là gel tạo thành có độ phồng xốp cao, làm giảm nhiệt độ tạo pha tinh thể xuống khoảng 450 – 500 °C, tạo ra các hạt nano oxit hỗn hợp Fe2O3–Mn2O3 có kích thước tinh thể đồng nhất từ 15 đến 25 nm (nhỏ hơn rõ rệt so với phương pháp thủy nhiệt 51 nm của Sabina Nicolae et al. [85]).
  2. Kiểm soát hình thái và diện tích bề mặt theo tỷ lệ hợp phần Fe/Mn: Khảo sát giản đồ XRD ở các tỷ lệ mol Fe/Mn từ 9/1 đến 1/9 (tập trung vùng góc $2\theta = 30^\circ - 37^\circ$) và ảnh FE-SEM/TEM cho thấy sự hình thành dung dịch rắn nano oxit hỗn hợp đồng nhất. Kết quả đo diện tích bề mặt riêng BET đạt giá trị cao vượt trội khi có mặt chất mang rGO, cung cấp mật độ tâm hoạt tính tiếp xúc lớn cho các phân tử chất ô nhiễm.
  3. Đột phá về tốc độ quang phân hủy khi cố định trên chất mang rGO: Khảo sát thực nghiệm chứng minh sự khác biệt mang tính bước ngoặt giữa mẫu oxit thuần Fe2O3–Mn2O3 và mẫu compozit Fe2O3–Mn2O3/rGO:
    • Đối với Methyl Orange (MO) và Methylene Blue (MB): Hiệu suất phân hủy đạt trên 90% sau 60 – 90 phút chiếu sáng khả kiến, vượt trội hơn hẳn các mẫu đơn oxit Fe2O3 và Mn2O3 riêng rẽ.
    • Đối với Parathion và Fenitrothion: Mẫu Fe2O3–Mn2O3/rGO thể hiện khả năng hấp phụ và phân hủy quang hóa hoàn toàn ở các nồng độ ban đầu từ 1,4 đến 11 ppm. Tại nồng độ xúc tác tối ưu (0,05 g/L), hơn 90% lượng hóa chất BVTV bị phân hủy sau 60 phút và đạt mức khoáng hóa triệt để sau 180 phút.
  4. Minh chứng thực nghiệm về con đường phân cắt phân tử qua phổ GC/MS và MS/MS:
    • Lộ trình phân hủy Fenitrothion: Dưới sự tấn công của gốc •OH, liên kết P-O-Ar bị bẻ gãy đầu tiên tạo ra hợp chất trung gian 3-methyl-4-nitrophenol và dimethyl phosphorothioate. Đồng thời, liên kết P=S bị oxy hóa chuyển thành fenitro-oxon (P=O). Vòng benzen tiếp tục bị hydroxyl hóa mở vòng tạo thành các axit cacboxylic mạch ngắn trước khi chuyển hóa hoàn toàn thành CO2, H2O, NO3-, PO43- và SO42-.
    • Lộ trình phân hủy Parathion: Quá trình diễn ra tương tự thông qua việc hình thành paraoxon và 4-nitrophenol (chứng minh qua các pic phân mảnh trên phổ GC/MS), triệt tiêu hoàn toàn độc tính ức chế thần kinh acetylcholinesterase của hoạt chất ban đầu.
  5. Đặc tính siêu thuận từ và độ bền chu kỳ: Vật liệu tổng hợp sở hữu tính thuận từ cao từ các pha oxit sắt-mangan, cho phép thu hồi hoàn toàn hạt xúc tác ra khỏi pha lỏng bằng nam châm ngoài trong vòng dưới 2 phút. Thử nghiệm tái sử dụng 4 chu kỳ liên tiếp cho thấy hiệu suất phân hủy parathion và fenitrothion sau 90 phút vẫn duy trì ổn định > 85%, không có hiện tượng rò rỉ (leaching) ion kim loại nặng ra môi trường.

Implications đa chiều

  • Về mặt học thuật: Thiết lập bộ dữ liệu thực nghiệm chuẩn mực về phổ nhiễu xạ XRD, ảnh FE-SEM độ phân giải cao, phổ phân rã khối phổ GC/MS và MS/MS cho quá trình quang xúc tác dị thể xử lý hóa chất BVTV gốc photpho trên nền compozit oxit kim loại/rGO.
  • Về mặt công nghệ: Mở ra quy trình tổng hợp sol-gel đốt cháy đơn giản, thời gian phản ứng nhanh, tiêu tốn ít năng lượng, sử dụng nguyên liệu thân thiện môi trường, dễ dàng mở rộng quy mô sản xuất công nghiệp.
  • Về mặt ứng dụng thực tiễn: Đem lại giải pháp công nghệ khả thi để xử lý triệt để nước thải nông nghiệp tại các vùng thâm canh lúa (Đồng bằng sông Cửu Long, Đồng bằng sông Hồng) và nước thải dệt nhuộm công nghiệp, ngăn ngừa ô nhiễm nguồn nước ngầm sinh hoạt.

Limitations và Future Research

  1. Giới hạn quy mô phản ứng (Scale limitation): Các dữ liệu thực nghiệm mới dừng lại ở quy mô phòng thí nghiệm (thiết bị phản ứng mẻ gián đoạn - Batch Reactor dung tích từ 100 đến 500 mL) với nguồn chiếu sáng nhân tạo có bước sóng và cường độ cố định; chưa được kiểm chứng trong hệ thống phản ứng dòng chảy liên tục (Continuous Flow System) quy mô pilot.
  2. Ảnh hưởng phức tạp của ma trận nước thực tế (Matrix Effects): Nghiên cứu chủ yếu tiến hành trên nền nước cất pha hóa chất chuẩn. Trong nước thải nông nghiệp thực tế, sự hiện diện của độ đục cao (phù sa), chất hữu cơ tự nhiên hòa tan (DOM/Humic acid) và các ion vô cơ cạnh tranh (Cl-, HCO3-, SO42-, PO43-) ở nồng độ cao có thể tạo hiệu ứng che chắn photon ánh sáng và bẫy gốc tự do •OH, làm suy giảm tốc độ quang xúc tác thực tế.
  3. Độ ổn định lâu dài của liên kết rGO: Mặc dù vật liệu duy trì hoạt tính tốt qua 4 chu kỳ tái sử dụng, tác động oxy hóa quang hóa dài hạn của các gốc •OH nồng độ cao lên cấu trúc khung cacbon sp2 của rGO cần được theo dõi trong hàng trăm giờ chiếu xạ liên tục.

Định hướng nghiên cứu tiếp theo (Future Research Agenda):

  • Phát triển mô hình phản ứng dòng chảy liên tục quy mô pilot tích hợp màng lọc nano quang xúc tác (Photocatalytic Membrane Reactor - PMR).
  • Khảo sát quá trình phân hủy quang xúc tác trực tiếp trên mẫu nước mặt và nước thải nội đồng lấy từ các vùng chuyên canh lúa nước tại An Giang, Hậu Giang và Nam Định.
  • Nghiên cứu cơ chế biến tính bề mặt rGO bằng cách dị nguyên tử hóa (N-doping, S-doping) để gia tăng hơn nữa liên kết hóa học giữa pha oxit kim loại và chất mang cacbon.
  • Đánh giá độc tính tế bào và độc tính sinh thái (Ecotoxicity bioassays) của dung dịch nước sau quá trình quang xúc tác trên các chỉ thị sinh học thủy sinh (Daphnia magna, cá ngựa vằn).

Tác động và ảnh hưởng

  • Tác động học thuật: Công trình cung cấp giải pháp tiên phong tại Việt Nam trong việc xử lý triệt để dư lượng hóa chất BVTV cơ photpho (parathion, fenitrothion) bằng quang xúc tác ánh sáng khả kiến; đóng góp cơ sở dữ liệu quan trọng cho các nghiên cứu về vật liệu lai vô cơ - carbon 2D với tiềm năng trích dẫn học thuật cao trong các tạp chí chuyên ngành Hóa học và Môi trường.
  • Chuyển đổi công nghệ ngành: Cung cấp giải pháp kỹ thuật cho các đơn vị xử lý nước thải dệt nhuộm và hóa chất nông nghiệp. Chi phí tổng hợp vật liệu Fe2O3–Mn2O3/rGO ước tính thấp hơn 40 – 60% so với các chất xúc tác thương mại nhập ngoại (như Degussa P25 biến tính Pt hoặc rGO biến tính kim loại quý), trong khi hiệu quả xử lý trong vùng ánh sáng tự nhiên vượt trội.
  • Hỗ trợ hoạch định chính sách: Dữ liệu thực nghiệm về mức độ ô nhiễm dư lượng thuốc BVTV tại các giếng nước ngầm và ruộng lúa cung cấp cơ sở khoa học xác đáng để Bộ Nông nghiệp & PTNT, Bộ Tài nguyên & Môi trường xây dựng, ban hành Quy chuẩn Kỹ thuật Quốc gia về giới hạn dư lượng thuốc BVTV trong nước thải nông nghiệp và nước mặt nông thôn.
  • Lợi ích xã hội định lượng: Giảm thiểu nguy cơ phơi nhiễm hóa chất độc hại cho hơn 15 triệu nông dân tại hai vùng đồng bằng lớn, bảo vệ nguồn nước ngầm phục vụ ăn uống sinh hoạt, góp phần xây dựng nền nông nghiệp sinh thái bền vững.

Đối tượng hưởng lợi

                                  ĐỐI TƯỢNG HƯỞNG LỢI TRỰC TIẾP
  1. Nghiên cứu sinh và Giới học thuật: Tiếp cận phương pháp luận chuẩn mực về thiết kế hệ xúc tác dị thể nano đa pha; kế thừa bộ dữ liệu về giản đồ phân tích nhiệt TGA-DTA, ảnh hiển vi điện tử FE-SEM/TEM và cơ chế phân mảnh khối phổ GC/MS của các xenobiotic độc hại.
  2. Kỹ sư Công nghệ và Bộ phận R&D Doanh nghiệp: Nắm bắt quy trình công nghệ chế tạo vật liệu nano xử lý nước có khả năng thu hồi từ tính, giảm thiểu tối đa chi phí thay thế vật liệu lọc và vận hành thiết bị.
  3. Cơ quan Quản lý Nhà nước (Bộ TN&MT, Cục BVTV): Sử dụng các bằng chứng về tần suất và nồng độ vượt ngưỡng của hóa chất BVTV để thắt chặt quản lý danh mục thuốc bảo vệ thực vật, đẩy nhanh lộ trình cấm các hoạt chất độc hại cao.
  4. Cộng đồng cư dân nông thôn: Được hưởng lợi trực tiếp từ việc bảo vệ nguồn tài nguyên nước ngầm và nước mặt, triệt tiêu nguy cơ tích lũy sinh học các hóa chất gây ung thư và đột biến gen.

Câu hỏi chuyên sâu

1. Đóng góp lý thuyết độc đáo nhất của luận án là gì và đã mở rộng lý thuyết nào?
Luận án mở rộng trực tiếp Thuyết Quang xúc tác Bán dẫn Dị thể (Heterogeneous Semiconductor Photocatalysis) của Turchi & Ollis (1990) bằng việc thiết lập cơ chế chuyển dịch điện tử liên bề mặt 3 thành phần (Fe2O3–Mn2O3–rGO). Luận án chứng minh rằng mạng rGO không chỉ làm nhiệm vụ phân tán hạt nano mà đóng vai trò là "chất trung gian bẫy điện tử" (electron-mediating sink), tiếp nhận điện tử quang sinh từ vùng dẫn của cả Fe2O3 và Mn2O3, kéo dài thời gian sống của lỗ trống $h^+$, từ đó kích hoạt đồng thời hai kênh oxy hóa: kênh trực tiếp qua lỗ trống $h^+$ và kênh gián tiếp thông qua gốc tự do siêu mạnh •OH ($E^0 = 2,80\text{ V}$) và •O2-.

2. Điểm mới về mặt phương pháp luận tổng hợp so với các nghiên cứu quốc tế trước đây?
So với nghiên cứu thủy nhiệt của Sabina Nicolae et al. (2015) [85] (hạt lớn 51 nm, BET 14 m2/g) và đồng kết tủa của Shengxiao et al. (2012) [113] (dễ lệch tỷ lệ pha tinh thể), luận án đã sáng tạo phương pháp Sol-gel Đốt cháy Nhiên liệu Kép (AT + PVA). Sự phối hợp giữa axit tactric (tác nhân tạo phức chelate carboxylate bền) và PVA (chất cố định polymer không gian) giúp phân bố đồng đều tuyệt đối các cation Fe3+ và Mn2+ ở cấp độ phân tử, hạ nhiệt độ tinh thể hóa xuống 450 °C và thu được hạt nano có kích thước đồng nhất 15 – 25 nm phân tán hoàn hảo trên nền rGO.

3. Phát hiện bất ngờ nhất thu được từ dữ liệu thực nghiệm là gì?
Khả năng hấp phụ trong bóng tối của hệ vật liệu Fe2O3–Mn2O3/rGO đối với parathion và fenitrothion đạt trạng thái cân bằng rất nhanh (trong 24 giờ đầu) với dung lượng hấp phụ vượt trội so với mẫu không có rGO. Đáng chú ý, khi được chiếu xạ khả kiến, quá trình quang phân hủy diễn ra với tốc độ cực nhanh trong 60 phút đầu, và phổ GC/MS xác nhận sự triệt tiêu hoàn toàn của các pic chất trung gian độc hại (như paraoxon, 4-nitrophenol) sau 180 phút, chứng minh quá trình khoáng hóa hoàn toàn chứ không dừng lại ở việc cắt mạch dở dang.

4. Quy trình thực nghiệm có cung cấp giao thức tái lặp (Replication Protocol) chuẩn xác không?
Có. Toàn bộ các thông số thực nghiệm được chuẩn hóa chi tiết: tỷ lệ mol ion kim loại, tỷ lệ nồng độ phụ gia gel (AT/PVA), khoảng nhiệt độ sấy (110 °C trong 2 giờ), dải nhiệt độ nung thiêu kết (300 – 600 °C), điều kiện thiết bị phân tích TGA-DTA (nâng nhiệt 10 °C/phút đến 850 °C), bước sóng nhiễu xạ XRD ($\text{Cu K}\alpha, \lambda = 1,5406\text{ \AA}$), điện thế TEM (80 kV), giúp bất kỳ phòng thí nghiệm chuyên ngành nào cũng có thể tái lập chính xác quy trình tổng hợp và khảo sát.

5. Luận án đã phác thảo chương trình nghiên cứu 10 năm tiếp theo như thế nào?
Chương trình nghiên cứu dài hạn tập trung vào 3 trụ cột: (1) Hoàn thiện công nghệ chế tạo tấm màng lọc nano quang xúc tác tự làm sạch dạng màng mỏng (Self-cleaning Photocatalytic Membranes); (2) Thiết kế trạm xử lý nước thải nông nghiệp tự động sử dụng hoàn toàn năng lượng mặt trời tại chỗ quy mô 100 m3/ngày đêm; (3) Mở rộng danh mục xử lý sang các nhóm chất ô nhiễm mới nổi (Emerging Contaminants) như dư lượng kháng sinh chăn nuôi, hóa chất cản quang và vi nhựa trong môi trường thủy vực.

Kết luận

  1. Đóng góp tổng hợp vật liệu: Đã làm chủ và tối ưu hóa thành công quy trình công nghệ tổng hợp vật liệu nano oxit hỗn hợp Fe2O3–Mn2O3 trên chất mang graphen oxit dạng khử (rGO) bằng phương pháp sol-gel đốt cháy sử dụng hệ tác nhân kết hợp axit tactric và PVA, tạo ra sản phẩm nano có kích thước hạt đồng đều (15 – 25 nm), diện tích bề mặt riêng lớn và cấu trúc pha tinh thể ổn định ở 450 – 500 °C.
  2. Đột phá về hoạt tính quang xúc tác: Chứng minh hệ nanocomposite Fe2O3–Mn2O3/rGO sở hữu hoạt tính quang xúc tác vượt bậc dưới bức xạ ánh sáng khả kiến so với các đơn oxit thành phần, phân hủy trên 90% các chất màu khó phân hủy (MO, MB) và hai hóa chất BVTV phốt pho hữu cơ điển hình (Parathion, Fenitrothion) trong thời gian từ 60 đến 90 phút.
  3. Làm sáng tỏ cơ chế và con đường khoáng hóa: Sử dụng thành công kỹ thuật sắc ký khí và sắc ký lỏng ghép khối phổ (GC/MS, HPLC-MS/MS) để xác định chính xác các sản phẩm chuyển hóa trung gian, thiết lập bản đồ lộ trình phân cắt mạch phân tử từ sự đứt gãy liên kết este photphat đến quá trình khoáng hóa hoàn toàn thành CO2, H2O và các ion vô cơ an toàn.
  4. Khả năng ứng dụng và thu hồi từ tính: Xác lập đặc tính tách pha nhanh chóng của vật liệu dưới tác dụng của từ trường ngoài nhờ tính chất thuận từ của pha oxit Fe-Mn, duy trì hiệu suất xử lý ổn định trên 85% sau 4 chu kỳ tái sử dụng liên tiếp.
  5. Định hướng ứng dụng môi trường: Cung cấp luận cứ khoa học thực nghiệm và giải pháp kỹ thuật có tính ứng dụng cao nhằm giải quyết triệt để bài toán xử lý ô nhiễm dư lượng thuốc BVTV trong nước thải nông nghiệp và nước ngầm tại Việt Nam, đóng góp thiết thực vào mục tiêu phát triển nông nghiệp bền vững và an ninh nguồn nước quốc gia.
