Nghiên Cứu Tổng Hợp Lignosulfonat Từ Lignin Dưới Sự Hướng Dẫn Của Các Chuyên Gia

Tài liệu nghiên cứu Mô hình hóa quá trình tổng hợp lignosufona từ dịch đen nấu bột giấy sulfat làm phụ gia xây dựng, tổng hợp lý thuyết và thực hành, cung cấp kiến thức chuyên sâu

• Tác giả: Nguyễn Trường Giang
• Người hướng dẫn: PGS.TS Trần Trung Kiên
• Trường học: Đại học Bách khoa Hà Nội
• Chuyên ngành: Công nghệ Hóa học
• Đề tài: Nghiên Cứu Tổng Hợp Lignosulfonat Từ Lignin: Phương Pháp và Ứng Dụng
• Loại tài liệu: luận án
• Năm xuất bản: 2017
• Địa điểm: Hà Nội

Mục lục chi tiết

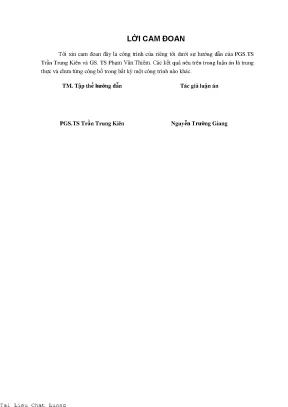

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• DANH MỤC HÌNH
• DANH MỤC BẢNG
• DANH MỤC CÁC KÝ HIỆU
• CÁC CHỮ VIẾT TẮT
• MỞ ĐẦU
• 1. CHƯƠNG 1: Dịch đen từ nhà máy sản xuất giấy
• 1.1. Các đặc tính vật lý
• 1.2. Các đặc tính hóa học
• 1.3. Cấu trúc phân tử lignin
• 1.4. Các nhóm chức trong lignin
• 1.5. Lignin trong công nghiệp giấy
• 1.6. Tính chất của lignin kraft
• 1.7. Các phương pháp tách lignin từ dịch đen
• 1.8. Ứng dụng của lignin
• 1.9. Biến đổi lignin
• 1.10. Cấu trúc phân tử lignosulfonat
• 1.11. Tính chất của lignosulfonat
• 1.12. Tính chất hoạt động bề mặt của lignosulfonat
• 1.13. Các phương pháp tổng hợp lignosulfonat
• 1.14. Tổng quan các nghiên cứu tổng hợp lignosulfonat từ lignin kiềm
• 1.15. Nghiên cứu động học quá trình tổng hợp lignosulfonat
• 1.16. Động hóa học và các thông số động học phản ứng
• 1.17. Tình hình nghiên cứu động học quá trình tổng hợp lignosulfonat
• 1.18. Kỹ thuật phân tích nhiệt lượng vi sai quét (DSC) trong phân tích động học
• 1.19. Phương pháp động học đẳng nhiệt
• 1.20. Một số nghiên cứu về động học quá trình phản ứng sử dụng phương pháp DSC đẳng nhiệt
• 1.21. Ứng dụng của lignosulfonat làm chất trợ nghiền trong xi măng
• 1.22. Ứng dụng của lignosulfonat
• 1.23. Một số phụ gia trong xây dựng
• 1.24. Phụ gia giảm nước
• 1.25. Chế tạo phụ gia giảm nước. Cơ chế giảm nước
• 1.26. Ảnh hưởng của phụ gia đến tính chất hỗn hợp bê tông
• 2. CHƯƠNG 2: VẬT LIỆU VÀ PHƯƠNG PHÁP NGHIÊN CỨU
• 2.1. Vật liệu, hóa chất và dụng cụ
• 2.2. Dụng cụ và thiết bị
• 2.3. Phương pháp nghiên cứu
• 2.4. Tách lignin từ dịch đen nhà máy giấy
• 2.5. Tối ưu hóa quá trình tách lignin
• 2.6. Tổng hợp lignosulfonat theo phương pháp metylsulfo hóa
• 2.7. Phương pháp nhiệt quét vi sai (DSC)
• 2.8. Các phương pháp phân tích
• 2.9. Xác định các thông số trong dịch đen
• 2.10. Xác định hàm lượng lignin
• 2.11. Xác định sức căng bề mặt dung dịch lignosulfonat
• 2.12. Xác định độ sulfo hóa và phổ hồng ngoại
• 2.13. Phương pháp phân tích nguyên liệu, sản phẩm và đánh giá hiệu quả của chất trợ nghiền
• 3. CHƯƠNG 3: KẾT QUẢ VÀ THẢO LUẬN
• 3.1. Tách lignin từ dịch đen
• 3.2. Các tính chất hóa lý của dịch đen
• 3.3. Điều kiện tối ưu tách lignin từ dịch đen
• 3.4. Xác định thông số các biến công nghệ
• 3.5. Kế hoạch bậc hai hỗn hợp trực giao Box – Wilson. Tối ưu hàm mục tiêu
• 3.6. Phổ hồng ngoại (FT-IR) của lignin
• 3.7. Tổng hợp lignosulfonat bằng phương pháp metylsulfo
• 3.8. Ảnh hưởng của các yếu tố tới phản ứng tổng hợp lignosulfonat
• 3.9. Ảnh hưởng của thời gian phản ứng
• 3.10. Các tính chất của lignosulfonat tổng hợp từ phản ứng một giai đoạn
• 3.11. Đánh giá kết quả tổng hợp lignosulfonat
• 3.12. Mô hình hóa quá trình tổng hợp lignosulfonat bằng phương pháp metylsulfo hóa
• 3.13. Độ tan của lignin tại các pH khác nhau
• 3.14. Sự thay đổi pH của phản ứng tạo tác nhân
• 3.15. Xác định các thông số động học của phản ứng tổng hợp lignosulfonat theo quy trình hai giai đoạn
• 3.16. Xác định các thông số động học. Mô hình hóa phản ứng tổng hợp lignosulfonat hai giai đoạn trong thiết bị khuấy lý tưởng làm việc gián đoạn đẳng nhiệt
• 3.17. Kiểm chứng lại mô hình bằng thực nghiệm
• 3.18. Đề xuất quy trình tổng hợp lignosulfonat theo phương pháp metylsulfo hóa cải tiến
• 3.19. Đánh giá so sánh hai quá trình tổng hợp LS
• 3.20. Tính chất vật lý của lignosulfonat được tổng hợp theo phản ứng hai giai đoạn
• 3.21. Phổ hồng ngoại của lignosulfonat tổng hợp theo hai quy trình. Độ sulfo hóa của sản phẩm lignosulfonat tổng hợp theo quy trình hai giai đoạn
• 3.22. Hiệu suất quá trình tổng hợp lignosulfonat
• 3.23. Ứng dụng LS cho sản xuất phụ gia trợ nghiền xi măng
• 3.24. Hiệu quả trợ nghiền phụ gia trợ nghiền tăng mác
• 3.25. Ảnh hưởng của phụ gia trợ nghiền tăng mác đến tính chất hóa lý khác của xi măng
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Nghiên Cứu Lignosulfonat Từ Lignin Tiềm Năng

Nghiên cứu về lignosulfonat, một dẫn xuất giá trị cao của lignin, ngày càng trở nên quan trọng trong bối cảnh tìm kiếm các vật liệu bền vững và thân thiện với môi trường. Lignin, một polyme phức tạp có nguồn gốc từ thực vật, đặc biệt là từ lignocellulose của gỗ và phụ phẩm nông nghiệp, là một nguồn tài nguyên dồi dào nhưng chưa được khai thác triệt để. Việc chuyển đổi lignin thành lignosulfonat không chỉ giúp giải quyết vấn đề xử lý chất thải mà còn tạo ra một loạt các ứng dụng tiềm năng trong nhiều lĩnh vực công nghiệp. Nghiên cứu tập trung vào các phương pháp tổng hợp lignosulfonat, tính chất và ứng dụng của nó, đặc biệt trong các lĩnh vực như xây dựng, nông nghiệp và xử lý nước thải. Lignosulfonat thương mại đang dần thay thế các hóa chất tổng hợp truyền thống. Nghiên cứu này hứa hẹn mở ra hướng đi mới cho việc sử dụng hiệu quả nguồn tài nguyên lignin sẵn có, góp phần vào sự phát triển của kinh tế tuần hoàn và bảo vệ môi trường. Theo các nghiên cứu, lignosulfonat mang đến một giải pháp thay thế thân thiện hơn so với các hóa chất truyền thống. Tận dụng lignin từ bột giấy là một hướng đi đầy tiềm năng.

1.1. Nguồn Gốc và Thành Phần Cấu Tạo Của Lignin

Lignin là một polyme sinh học phức tạp, chiếm khoảng 15-40% khối lượng của gỗ và các loại thực vật khác. Nó có cấu trúc ba chiều phức tạp, bao gồm các đơn vị phenyl propene (P-hydroxyphenylpropene, guaiacyl, syringal) liên kết với nhau thông qua nhiều loại liên kết khác nhau. Cấu trúc lignin thay đổi tùy thuộc vào nguồn gốc thực vật và phương pháp xử lý. Lignin có tính chất không tan trong nước và nhiều dung môi hữu cơ, điều này gây khó khăn cho việc sử dụng trực tiếp. Việc biến đổi lignin thành các sản phẩm có giá trị gia tăng, chẳng hạn như lignosulfonat, đòi hỏi các phương pháp xử lý hóa học hoặc sinh học phù hợp. Nghiên cứu tập trung vào khai thác lignin từ phụ phẩm nông nghiệp.

1.2. Lignosulfonat Định Nghĩa Cấu Trúc và Tính Chất Cơ Bản

Lignosulfonat là một dẫn xuất của lignin được tạo ra thông qua quá trình sulfonat hóa lignin. Quá trình này làm cho lignin trở nên hòa tan trong nước và cải thiện các tính chất hoạt động bề mặt của nó. Cấu trúc lignosulfonat bao gồm một khung lignin với các nhóm sunfonat (-SO3H) được gắn vào. Tính chất lignosulfonat bao gồm khả năng phân tán, kết dính, ổn định và giảm nước. Lignosulfonat có nhiều ứng dụng trong các ngành công nghiệp khác nhau nhờ các tính chất độc đáo của nó, đặc biệt là tính chất hoạt động bề mặt.

II. Thách Thức Sản Xuất Lignosulfonat Từ Lignin Hiệu Quả

Mặc dù lignin là một nguồn tài nguyên dồi dào, việc chuyển đổi nó thành lignosulfonat hiệu quả về mặt kinh tế và kỹ thuật vẫn còn nhiều thách thức. Các vấn đề bao gồm sự phức tạp của cấu trúc lignin, sự khác biệt về thành phần và tính chất của lignin từ các nguồn khác nhau, và chi phí của các quá trình sulfonat hóa lignin. Một trong những thách thức lớn nhất là tìm ra các phương pháp tổng hợp lignosulfonat có thể kiểm soát được mức độ sulfonat hóa và cải thiện tính chất của sản phẩm. Ngoài ra, việc giảm thiểu tác động môi trường của các quá trình sản xuất lignosulfonat, chẳng hạn như sử dụng các hóa chất thân thiện với môi trường và giảm lượng chất thải, là một ưu tiên quan trọng. Cần có những nghiên cứu sâu rộng hơn nữa để tối ưu hóa quá trình sulfonat hóa và phát triển các phương pháp sản xuất lignosulfonat bền vững. Tối ưu hóa các phản ứng sulfonat hóa là yếu tố then chốt.

2.1. Khó Khăn Trong Việc Tách Lignin Từ Dịch Đen Nhà Máy Giấy

Dịch đen, một sản phẩm phụ từ quá trình sản xuất bột giấy, chứa một lượng lớn lignin, nhưng việc tách lignin từ dịch đen có thể khó khăn do sự hiện diện của các chất hữu cơ và vô cơ khác. Các phương pháp tách lignin truyền thống, chẳng hạn như kết tủa bằng axit, có thể tạo ra các sản phẩm lignin có độ tinh khiết thấp và tính chất không đồng nhất. Ngoài ra, việc xử lý dịch đen để loại bỏ các chất ô nhiễm và thu hồi các hóa chất có giá trị cũng là một thách thức. Việc tối ưu hóa quá trình tách lignin là rất quan trọng để đảm bảo chất lượng và hiệu quả kinh tế của quá trình tổng hợp lignosulfonat.

2.2. Chi Phí và Tính Bền Vững Của Các Phương Pháp Tổng Hợp Lignosulfonat

Các phương pháp tổng hợp lignosulfonat truyền thống thường sử dụng các hóa chất độc hại và tạo ra lượng chất thải lớn, gây ra những lo ngại về môi trường. Chi phí của các hóa chất và quá trình xử lý chất thải có thể làm tăng chi phí sản xuất lignosulfonat, làm cho nó kém cạnh tranh so với các chất hoạt động bề mặt tổng hợp khác. Việc phát triển các phương pháp tổng hợp lignosulfonat xanh hơn và tiết kiệm chi phí hơn, chẳng hạn như sử dụng các tác nhân sulfonat hóa thân thiện với môi trường và các quá trình xúc tác sinh học, là rất quan trọng để thúc đẩy việc sử dụng lignosulfonat rộng rãi hơn. Cần cân nhắc kỹ lưỡng về lignin nguồn gốc và tác động của nó.

III. Phương Pháp Tổng Hợp Lignosulfonat Metylsulfo Hóa Cải Tiến

Luận án tập trung vào phương pháp tổng hợp lignosulfonat bằng metylsulfo hóa cải tiến. Nghiên cứu đã đề xuất một quy trình hai giai đoạn, giúp rút ngắn thời gian và nhiệt độ phản ứng, đồng thời mang lại hiệu quả tổng hợp cao hơn so với quy trình một giai đoạn truyền thống. Quy trình này bao gồm giai đoạn tạo tác nhân metylsulfo và giai đoạn sulfonat hóa lignin. Mô hình động học quá trình đã được xây dựng bằng kỹ thuật phân tích nhiệt quét vi sai (DSC). Nghiên cứu cũng đánh giá ảnh hưởng của các yếu tố công nghệ đến quá trình tổng hợp và tính chất của sản phẩm lignosulfonat. Kết quả cho thấy quy trình metylsulfo hóa cải tiến là một phương pháp hứa hẹn để sản xuất lignosulfonat chất lượng cao với chi phí hợp lý. Phương pháp này đặc biệt hiệu quả với lignin từ bột giấy.

3.1. Quy Trình Metylsulfo Hóa Hai Giai Đoạn Để Nâng Cao Hiệu Quả

Quy trình metylsulfo hóa hai giai đoạn bao gồm hai bước chính: (1) Tạo tác nhân metylsulfo bằng cách phản ứng formaldehyd (HCHO) với natri sulfit (Na2SO3); (2) Sulfonat hóa lignin bằng tác nhân metylsulfo đã tạo thành. Việc tách biệt hai giai đoạn này cho phép kiểm soát tốt hơn các điều kiện phản ứng và tối ưu hóa hiệu quả sulfonat hóa. Nghiên cứu đã chứng minh rằng quy trình hai giai đoạn mang lại hiệu quả tổng hợp cao hơn và giảm thiểu sự hình thành các sản phẩm phụ so với quy trình một giai đoạn. Quy trình này có tiềm năng ứng dụng rộng rãi trong công nghiệp sản xuất lignosulfonat.

3.2. Mô Hình Hóa Động Học Quá Trình Bằng Kỹ Thuật DSC

Kỹ thuật phân tích nhiệt quét vi sai (DSC) được sử dụng để nghiên cứu động học của quá trình sulfonat hóa lignin bằng phương pháp metylsulfo hóa. Dữ liệu DSC được sử dụng để xác định các thông số động học, chẳng hạn như năng lượng hoạt hóa và bậc phản ứng. Mô hình động học quá trình được xây dựng dựa trên các thông số này và được sử dụng để mô phỏng và tối ưu hóa quá trình tổng hợp lignosulfonat. Việc mô hình hóa động học giúp hiểu rõ hơn về cơ chế phản ứng và dự đoán hiệu suất của quá trình trong các điều kiện khác nhau. Điều này rất quan trọng cho việc nghiên cứu lignosulfonat.

IV. Ứng Dụng Thực Tiễn Lignosulfonat Làm Phụ Gia Xây Dựng

Lignosulfonat có nhiều ứng dụng trong các ngành công nghiệp khác nhau, nhưng một trong những ứng dụng quan trọng nhất là làm phụ gia trong xây dựng. Lignosulfonat có thể được sử dụng làm chất trợ nghiền trong sản xuất xi măng, chất giảm nước trong bê tông và chất ổn định trong vữa xây dựng. Việc sử dụng lignosulfonat trong xây dựng có thể cải thiện tính chất cơ học và độ bền của vật liệu xây dựng, đồng thời giảm lượng nước sử dụng và chi phí sản xuất. Nghiên cứu đã đánh giá hiệu quả của lignosulfonat tổng hợp từ dịch đen nhà máy giấy làm chất trợ nghiền tăng mác xi măng. Kết quả cho thấy lignosulfonat có tiềm năng lớn trong việc thay thế các phụ gia xây dựng tổng hợp truyền thống. Ứng dụng lignosulfonat trong xây dựng đang ngày càng được quan tâm.

4.1. Lignosulfonat Như Chất Trợ Nghiền Tăng Mác Xi Măng

Trong sản xuất xi măng, lignosulfonat được sử dụng làm chất trợ nghiền để giảm năng lượng tiêu thụ và cải thiện độ mịn của xi măng. Lignosulfonat hoạt động bằng cách giảm sức căng bề mặt giữa các hạt xi măng, giúp chúng dễ dàng nghiền nhỏ hơn. Ngoài ra, lignosulfonat cũng có thể tăng cường độ bền của xi măng bằng cách cải thiện quá trình hydrat hóa. Nghiên cứu đã chứng minh rằng lignosulfonat tổng hợp từ dịch đen nhà máy giấy có hiệu quả tương đương hoặc thậm chí cao hơn so với các chất trợ nghiền thương mại. Hiệu quả trợ nghiền là một yếu tố quan trọng.

4.2. Ảnh Hưởng Của Lignosulfonat Đến Tính Chất Của Bê Tông

Lignosulfonat được sử dụng làm chất giảm nước trong bê tông để giảm lượng nước cần thiết để đạt được độ sụt mong muốn. Điều này có thể cải thiện độ bền và độ đặc của bê tông, đồng thời giảm nguy cơ nứt và co ngót. Lignosulfonat cũng có thể cải thiện khả năng làm việc của bê tông, giúp dễ dàng đổ và đầm chặt hơn. Nghiên cứu đã chỉ ra rằng việc sử dụng lignosulfonat trong bê tông có thể cải thiện đáng kể tính chất cơ học và độ bền của nó. Phụ gia bê tông từ lignosulfonat là một giải pháp tiềm năng.

V. Kết Luận Tiềm Năng Phát Triển Lignosulfonat Bền Vững

Nghiên cứu này đã chứng minh rằng lignin, một sản phẩm phụ dồi dào từ ngành công nghiệp giấy, có thể được chuyển đổi thành lignosulfonat, một chất có giá trị với nhiều ứng dụng tiềm năng. Phương pháp tổng hợp lignosulfonat bằng metylsulfo hóa cải tiến đã cho thấy hiệu quả cao và tính khả thi về mặt kinh tế. Việc sử dụng lignosulfonat làm phụ gia trong xây dựng có thể cải thiện tính chất của vật liệu xây dựng và giảm tác động môi trường của ngành xây dựng. Nghiên cứu này góp phần vào sự phát triển của kinh tế tuần hoàn bằng cách tận dụng một nguồn tài nguyên tái tạo và giảm thiểu chất thải. Cần có những nghiên cứu sâu rộng hơn nữa để khám phá thêm các ứng dụng của lignosulfonat và tối ưu hóa các quá trình sản xuất. Lignin tái chế đang mở ra một tương lai mới.

5.1. Hướng Nghiên Cứu Mở Rộng Ứng Dụng Lignosulfonat

Ngoài các ứng dụng trong xây dựng, lignosulfonat còn có tiềm năng được sử dụng trong nhiều lĩnh vực khác, chẳng hạn như nông nghiệp (làm chất phân tán cho thuốc trừ sâu và phân bón), xử lý nước thải (làm chất keo tụ) và sản xuất vật liệu sinh học. Việc nghiên cứu và phát triển các ứng dụng mới của lignosulfonat có thể mở ra những cơ hội thị trường lớn và đóng góp vào sự phát triển bền vững. Nghiên cứu về ứng dụng lignosulfonat trong nông nghiệp cần được đẩy mạnh.

5.2. Phát Triển Công Nghệ Sản Xuất Lignosulfonat Thân Thiện Môi Trường

Để đảm bảo tính bền vững của ngành công nghiệp lignosulfonat, cần tiếp tục phát triển các công nghệ sản xuất lignosulfonat thân thiện với môi trường. Điều này bao gồm việc sử dụng các tác nhân sulfonat hóa ít độc hại hơn, giảm thiểu lượng chất thải và thu hồi các hóa chất có giá trị từ quá trình sản xuất. Việc áp dụng các nguyên tắc của hóa học xanh và kỹ thuật xanh là rất quan trọng để đạt được mục tiêu này. Vật liệu bền vững như lignosulfonat đang ngày càng được quan tâm.

Nội dung chính

Tổng quan về luận án

Ngành công nghiệp sản xuất bột giấy và giấy tại Việt Nam đóng vai trò quan trọng trong nền kinh tế nhưng đồng thời cũng phát sinh khối lượng lớn chất thải công nghiệp dạng lỏng, đặc trưng là dòng thải dịch đen từ quá trình nấu bột kiềm/sulfat (Kraft pulping). Theo số liệu thực nghiệm từ luận án, "dịch đen có nồng độ chất khô khoảng 25 - 35%, tỷ lệ giữa chất hữu cơ và vô cơ là 70 : 30", trong đó lignin kiềm chiếm tới "30 - 45 %" tổng lượng chất khô. Phần lớn các nhà máy trong nước hiện nay chỉ xử lý dịch đen bằng cách cô đặc và đốt để thu hồi kiềm hoặc xả thải gây áp lực nặng nề lên các chỉ số môi trường như COD và BOD. Trong khi đó, lignin là một polyme sinh học thơm tái tạo dồi dào, có thể biến tính hóa học thành lignosulfonat (LS) – một chất hoạt động bề mặt anion mang giá trị gia tăng cao, phục vụ làm chất trợ nghiền và phụ gia giảm nước trong ngành công nghiệp xi măng và vật liệu xây dựng.

Khoảng trống nghiên cứu (Research Gap) then chốt nằm ở việc các công trình tiền nhiệm tại Việt Nam và khu vực đa phần chỉ dừng lại ở quy mô khảo nghiệm tĩnh trong phòng thí nghiệm, sử dụng tác nhân bisulfit truyền thống đòi hỏi nhiệt độ cao (135 – 140°C), áp suất lớn và thời gian kéo dài (trên 10 giờ) mà chưa thiết lập được mô hình động học phản ứng định lượng và mô hình thủy động lực học để làm cơ sở tính toán chuyển quy mô (scale-up). Đề tài "Mô hình hóa quá trình tổng hợp lignosufonat từ dịch đen nấu bột giấy sulfat làm phụ gia xây dựng" do NCS. Nguyễn Trường Giang thực hiện dưới sự hướng dẫn của PGS.TS. Trần Trung Kiên và GS.TS. Phạm Văn Thiêm (Trường Đại học Bách khoa Hà Nội, 2017) đã giải quyết triệt để bài toán này.

Luận án tập trung giải quyết 4 câu hỏi nghiên cứu (Research Questions - RQ) và kiểm chứng 4 giả thuyết khoa học (Hypotheses - H):

• RQ1: Các thông số công nghệ nào chi phối tối ưu hiệu suất tách kết tủa lignin từ dịch đen công nghiệp bằng phương pháp axit hóa?
  H1: Tồn tại một vùng tối ưu cục bộ của pH, nhiệt độ và thời gian theo mô hình toán học bậc hai giúp cực đại hóa hiệu suất thu hồi lignin (> 85%) và hạn chế hiện tượng bết dính dạng gel keo khó lọc.
• RQ2: Cơ chế phản ứng metylsulfo hóa lignin diễn ra như thế nào khi chuyển đổi từ quy trình một giai đoạn sang quy trình hai giai đoạn cải tiến?
  H2: Việc phân tách giai đoạn tạo tác nhân hydroxymetylsulfonat ($HO-CH_2-SO_3Na$) khỏi giai đoạn tấn công ái điện tử vào khung phenylpropan của lignin sẽ giảm thiểu phản ứng tự ngưng tụ của formaldehyt, hạ thấp nhiệt độ phản ứng (< 90°C) và rút ngắn thời gian phản ứng xuống dưới 60 phút.
• RQ3: Các thông số động học phản ứng ($E_a, n, k_T, A$) xác định thông qua kỹ thuật phân tích nhiệt lượng quét vi sai (DSC) đẳng nhiệt có mô tả chính xác động học phản ứng metylsulfo hóa hay không?
  H3: Động hóa học phản ứng metylsulfo hóa lignin tuân theo phương trình động học bậc $n$ dạng phi sai phân, cho phép mô phỏng chính xác mức độ chuyển hóa $\alpha$ theo thời gian trong thiết bị phản ứng khuấy trộn lý tưởng gián đoạn đẳng nhiệt.
• RQ4: Lignosulfonat tổng hợp được có tương tác và cải thiện cơ chế phân tán - trợ nghiền hạt clanhke xi măng như thế nào?
  H4: Nhóm chức $-CH_2SO_3^-$ gắn trên mạch thơm của lignin làm tăng khả năng hấp phụ chọn lọc lên bề mặt các khoáng thủy hóa xi măng ($C_3A, C_4AF, C_3S$), triệt tiêu lực liên kết tĩnh điện giữa các hạt nghiền, từ đó tăng độ mịn Blaine và cường độ nén của xi măng ở các tuổi 3, 7 và 28 ngày.

Khung lý thuyết của nghiên cứu tích hợp: (1) Lý thuyết động hóa học hình thức và phương trình Arrhenius; (2) Phương pháp quy hoạch thực nghiệm trực giao bậc hai Box – Wilson; (3) Lý thuyết nhiệt động học DSC phân tích biến thiên thông lượng nhiệt vi phân; và (4) Lý thuyết hóa lý bề mặt và cơ chế cản trở không gian (steric hindrance) trong hệ phân tán khoáng vô cơ. Phạm vi nghiên cứu sử dụng dịch đen thực tế từ Tổng công ty Giấy Bãi Bằng (Phú Thọ) nấu từ nguồn nguyên liệu gỗ cứng và gỗ mềm hỗn hợp (bạch đàn, keo lai, keo tai tượng), kết hợp hệ thống thiết bị phân tích hiện đại (DSC, FT-IR, EDX, máy nghiền bi tiêu chuẩn và thiết bị thử cơ lý xi măng).

Literature Review và Positioning

Nghiên cứu về chuyển hóa và ứng dụng lignin đã trải qua hơn một thế kỷ phát triển với các trường phái chính:

1. Trường phái tách và tinh chế lignin: Phương pháp axit hóa dịch đen chuyển nhóm phenolat thành phenol tự do được chứng minh là giải pháp kinh tế nhất. Các nghiên cứu tại Malaysia [34] đã so sánh bốn loại axit vô cơ ($H_2SO_4, HCl, H_3PO_4, HNO_3$) và chỉ ra axit sulfuric đem lại hiệu quả kinh tế - kỹ thuật tối ưu nhất ở khoảng pH = 4 – 4,5. Bên cạnh đó, các công nghệ như siêu lọc màng ceramic [29], [32] hay kết tủa muối kim loại đa hóa trị $Ca^{2+}, Ba^{2+}$ [37] tuy cho độ sạch cao nhưng đòi hỏi chi phí đầu tư thiết bị lớn và vận hành phức tạp, khó áp dụng đại trà tại các nhà máy quy mô vừa và nhỏ ở Việt Nam.
2. Trường phái biến tính hóa học tổng hợp Lignosulfonat: Quá trình sulfit hóa truyền thống gắn nhóm $-SO_3^-$ vào vị trí $C_\alpha$ mạch nhánh phenylpropan (Holmberg, 1935 [35]) yêu cầu điều kiện áp suất và nhiệt độ cao. Peter Dilling (1985 [21], 1991 [22]) đã đăng ký các bằng sáng chế tại Hoa Kỳ về phản ứng sulfometyl hóa lignin ở 140°C trong 2 giờ kết hợp phản ứng liên kết chéo ở 100°C trong 5 giờ, hoặc sử dụng oleum trong axit sulfuric đặc ở nhiệt độ dưới 40°C. Tuy nhiên, việc sử dụng oleum đặt ra rủi ro ăn mòn và phát thải nguy hại, trong khi phản ứng nhiệt độ cao tiêu tốn nhiều năng lượng. Tại Việt Nam, công trình của Phan Huy Hoàng và Doãn Thái Hòa (2012) [7] sử dụng tác nhân $NaHSO_3$ ở pH 2 – 5, nhiệt độ 135°C và thời gian phản ứng lên đến 10 giờ, bộc lộ rào cản lớn khi tính toán chuyển quy mô công nghiệp.
3. Trường phái phân tích động học bằng kỹ thuật nhiệt lượng vi sai quét (DSC): Kỹ thuật DSC đẳng nhiệt đã được chứng minh là công cụ sắc bén trong việc xác định các thông số động học của các phản ứng polyme phức tạp. Bojan Jankovic (2008) [16] đã thành công trong việc xây dựng hàm phân bố năng lượng hoạt hóa của polyeste không no; Alonso và cộng sự (2004) [13], Tejado và cộng sự (2007) [61], Pérez và cộng sự (2011) [52] đã mô hình hóa quá trình tạo keo resol/novolac từ lignin; Mehdi Ghaffari và cộng sự (2012) [47] khảo sát động học nanocomposit epoxy; Marco Riva và cộng sự (2001) [45] phân tích quá trình hồ hóa tinh bột; và Peng cùng nhóm tác giả (2008) [51] theo dõi động học metyl hóa lignosulfonat qua DSC.

Tranh luận học thuật cốt lõi diễn ra giữa hai quan điểm: (a) Phản ứng sulfo hóa trực tiếp một giai đoạn (trộn chung lignin, formaldehyt và muối sulfit) tạo ra sự cạnh tranh giữa phản ứng ngưng tụ của formaldehyt với chính nó và phản ứng gắn nhánh vào vòng thơm, dẫn đến hiệu suất thấp và tạo cặn không tan; đối lập với (b) Quy trình hai giai đoạn có kiểm soát pH, trong đó tạo trước muối natri hydroxymetylsulfonat bền vững rồi mới cho phản ứng ái điện tử với dung dịch lignin kiềm. Luận án định vị tiên phong bằng việc chứng minh tính vượt trội của quy trình hai giai đoạn, đồng thời lấp đầy khoảng trống dữ liệu động học nhiệt lượng của hệ phản ứng này trong y văn thế giới.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án đóng góp quan trọng vào lý thuyết động hóa học các hệ phản ứng cao phân tử thiên nhiên và cơ chế truyền khối trong công nghệ hóa học:

1. Mở rộng phạm vi ứng dụng của định luật tác dụng khối lượng Guldberg – Waage và phương trình Arrhenius: Thiết lập phương trình động học mô tả tốc độ chuyển hóa metylsulfo hóa lignin trong pha lỏng đẳng nhiệt: $$\frac{d\alpha}{dt} = k_T (1 - \alpha)^n = A \cdot \exp\left(-\frac{E_a}{RT}\right) (1 - \alpha)^n$$ trong đó xác định chính xác bậc phản ứng thực nghiệm $n$, năng lượng hoạt hóa $E_a$, và thừa số tần số $A$ từ dữ liệu biến thiên nhiệt lượng $dH/dt$ của DSC.
2. Lý thuyết hóa học lập thể của phản ứng thế ái điện tử trên vòng phenylpropan: Cung cấp bằng chứng thực nghiệm về tính định hướng không gian của nhóm hydroxyl phenolic tự do tại vị trí $C_1$ (pKa $\approx 9,95$) và nhóm methoxy ($-OCH_3$) tại vị trí $C_3, C_5$. Nhóm tác nhân cồng kềnh $HO-CH_2-SO_3Na$ được định hướng tấn công chọn lọc vào các vị trí ortho còn trống ($C_5$ đối với cấu trúc guaiacyl và $C_2/C_6$ đối với p-hydroxyphenyl), hạn chế tối đa sự cắt đứt các liên kết ete $\beta\text{-O-}4$ vốn chiếm 45 – 60% cấu trúc đại phân tử.
3. Phát triển lý thuyết phân tán bề mặt hạt vô cơ bằng Polyelectrolyte: Làm sáng tỏ cơ chế lignosulfonat hấp phụ lên bề mặt khoáng xi măng qua tương tác tĩnh điện và tạo phức chelate với ion $Ca^{2+}$, tạo ra lớp điện kép dày và hiệu ứng cản trở không gian, ngăn ngừa quá trình tái kết tụ của các hạt clanhke sau khi bị phá vỡ liên kết cơ học.

Khung phân tích độc đáo

Khung phân tích của luận án tích hợp chặt chẽ 3 trụ cột lý thuyết:

• Lý thuyết quy hoạch thực nghiệm toán học (Response Surface Methodology - RSM): Sử dụng ma trận trực giao bậc hai Box – Wilson nhằm giải quyết mối tương quan phi tuyến phức tạp giữa 3 biến công nghệ: pH ($Z_1$), Nhiệt độ $T$ ($Z_2$), và Thời gian $t$ ($Z_3$) đối với hàm mục tiêu hiệu suất thu hồi lignin ($y_1$). Khai triển chuỗi Taylor bậc hai tổng quát: $$y_q = b_0 + \sum_{j=1}^k b_j x_j + \sum_{j<u}^k b_{ju} x_j x_u + \sum_{j=1}^k b_{jj} x_j^2$$
• Phương pháp phân tích nhiệt quét vi sai vi phân (Differential Scanning Calorimetry Kinetics): Chuyển đổi dữ liệu dòng nhiệt $dH/dt$ thành mức độ chuyển hóa tức thời $\alpha(t) = \frac{\Delta H(t)}{\Delta H_{total}}$, từ đó xây dựng các đường cong động học đẳng nhiệt độc lập với giả định phân bố nồng độ chất phản ứng.
• Mô hình toán học thiết bị phản ứng khuấy trộn lý tưởng làm việc gián đoạn (Isothermal Batch CSTR): Thiết lập phương trình cân bằng vật chất và cân bằng năng lượng, tạo tiền đề vững chắc cho công tác thiết kế thiết bị phản ứng quy mô pilot và công nghiệp.
• Điều kiện biên (Boundary conditions): Mô hình áp dụng cho lignin kraft tan trong môi trường kiềm (pH 9 – 12), nhiệt độ phản ứng khảo sát từ 65°C đến 95°C, nồng độ chất khô dịch đen ban đầu 25 – 35%, độ nhớt động học $\mu < 100\text{ cP}$.

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Nghiên cứu được thiết kế theo lập trường thực chứng (Positivism) với định lượng hóa học vật lý nghiêm ngặt. Cấu trúc nghiên cứu đa tầng (Multi-level experimental design) bao gồm:

1. Khảo sát biến đơn lẻ và tối ưu hóa đa biến: Khảo sát ảnh hưởng của pH (1 – 6), nhiệt độ (40 – 100°C), thời gian (15 – 90 phút) đến hiệu suất tách lignin; sau đó quy hoạch thực nghiệm theo ma trận trực giao bậc hai Box – Wilson gồm $N = 2^k + 2k + m_0 = 8 + 6 + 6 = 20$ thí nghiệm (trong đó có 6 thí nghiệm lặp tại tâm để xác định phương sai lặp $S_{ll}^2$).
2. Nghiên cứu động học phản ứng: Sử dụng hệ máy DSC phân tích nhiệt quét vi sai ở chế độ đẳng nhiệt tại 4 mức nhiệt độ ($65^\circ\text{C}, 75^\circ\text{C}, 85^\circ\text{C}, 95^\circ\text{C}$) và chế độ bất đẳng nhiệt (tốc độ gia nhiệt $1^\circ\text{C/phút}$) để trích xuất trực tiếp các tham số nhiệt hóa học.
3. Thử nghiệm ứng dụng cơ lý vật liệu: Tiến hành thử nghiệm trợ nghiền clanhke xi măng trong máy nghiền bi phòng thí nghiệm 2 ngăn, đánh giá độ mịn theo phương pháp thấu khí Blaine ($cm^2/g$), độ sụt hỗn hợp bê tông, và cường độ cơ học mẫu vữa $40\times 40\times 160\text{ mm}$ theo tiêu chuẩn TCVN.

Quy trình nghiên cứu rigorous

• Giao thức tách chiết và làm sạch lignin: Dịch đen từ Nhà máy Giấy Bãi Bằng được pha loãng với nước cất theo tỷ lệ thể tích $1:1$, đun cách thủy ở $80^\circ\text{C}$ trong 30 phút, để lắng qua đêm và lọc bỏ cặn xơ sợi không tan. Dịch sau lọc được axit hóa bằng $H_2SO_4$ (nồng độ 30 – 60%) đến giá trị pH xác định theo ma trận Box – Wilson, đun cách thủy $85^\circ\text{C}$ trong 45 phút để kết tụ hoàn toàn hạt keo lignin. Lignin rắn được lọc nóng trên phễu Büchner, rửa liên tục bằng nước cất sôi cho đến khi dịch lọc âm tính với ion $SO_4^{2-}$ (thử bằng dung dịch $BaCl_2\text{ 10%}$), sau đó sấy khô ở $70 - 80^\circ\text{C}$ đến khối lượng không đổi.
• Quy trình tổng hợp Lignosulfonat 2 giai đoạn cải tiến:
  • Giai đoạn 1 (Tạo tác nhân): Phản ứng giữa Formalin ($HCHO\text{ 37 - 40%}$) và Natri sulfit ($Na_2SO_3\text{ 97%}$) theo tỷ lệ mol tối ưu trong môi trường nước: $$HCHO + Na_2SO_3 + H_2O \rightarrow HO-CH_2-SO_3Na + NaOH$$ Theo dõi sự biến thiên nồng độ $NaOH$ sinh ra và độ dẫn điện của dung dịch phản ứng theo thời gian để xác định điểm kết thúc tạo tác nhân.
  • Giai đoạn 2 (Metylsulfo hóa lignin): Nạp lignin đã tinh chế vào thiết bị phản ứng chứa tác nhân hydroxymetylsulfonat đã chuẩn bị, duy trì nhiệt độ phản ứng $75 - 85^\circ\text{C}$ trong thời gian 10 – 60 phút ở các tỷ lệ khối lượng lignin/tác nhân khác nhau.
• Kiểm định độ tin cậy và giá trị cấu trúc (Triangulation & Validity):
  • Cấu trúc nhóm chức được xác nhận chéo bằng phổ hồng ngoại biến đổi Fourier (FT-IR) trên dải sóng $4000 - 400\text{ cm}^{-1}$.
  • Hàm lượng lưu huỳnh định lượng bằng phổ tán xạ năng lượng tia X (EDX) trên kính hiển vi điện tử quét Oxford Instruments X-Max 50.
  • Sức căng bề mặt (SCBM) của dung dịch lignosulfonat xác định bằng phương pháp kéo vòng Du Noüy ($Dyn/cm$).
  • Đánh giá độc tính sinh học: Xác nhận mức độ an toàn theo tiêu chuẩn EPA/FDA với "độ độc của dung dịch lignosulfonat rất nhỏ, với $LC_{50}$ trong khoảng 5.400 ppm và $LD_{50} > 40\text{ g/kg}$ đối với chuột thí nghiệm".

Data và phân tích

• Kiểm định thống kê mô hình Box – Wilson:
  • Đánh giá tính có nghĩa của các hệ số hồi quy $b_j, b_{ju}, b_{jj}$ thông qua chuẩn số Student thực nghiệm $t_{b} = \frac{|b_j|}{S_{bj}}$ so sánh với giá trị tra bảng $t_{p, f_2}$ ở mức ý nghĩa $p = 0,05$ và bậc tự do lặp $f_2 = m - 1 = 5$. Loại bỏ các hệ số không có ý nghĩa thống kê.
  • Đánh giá tính tương hợp (Goodness of fit) của phương trình hồi quy thông qua chuẩn số Fisher: $$F = \frac{S_{du}^2}{S_{ll}^2} \le F_{p, f_1, f_2}$$ với phương sai dư $S_{du}^2$ tại bậc tự do $f_1 = N - l$ và phương sai lặp $S_{ll}^2$.
• Thuật toán xử lý dữ liệu DSC: Từ các đường cong DSC đẳng nhiệt, diện tích tích phân dưới pic phản ứng tương ứng với tổng nhiệt lượng $\Delta H_{total}$. Tốc độ phản ứng $d\alpha/dt$ và mức độ chuyển hóa $\alpha$ được tính toán số trị. Hằng số tốc độ $k_T$ và bậc phản ứng $n$ được xác định thông qua tuyến tính hóa logarit: $$\ln\left(\frac{d\alpha}{dt}\right) = \ln(k_T) + n \ln(1 - \alpha)$$ Vẽ đồ thị Arrhenius $\ln(k_T)$ theo $1/T$ để tính năng lượng hoạt hóa $E_a$ từ độ dốc $-E_a/R$ và hệ số tần số $A$ từ tung độ gốc.

Phát hiện đột phá và implications

Những phát hiện then chốt

1. Xác lập bộ thông số tối ưu tuyệt đối cho quá trình tách kết tủa Lignin Kraft: Mô hình thống kê hồi quy bậc hai đã chỉ ra vùng tối ưu: $pH = 3,0 - 3,5$, nhiệt độ kết tủa $T = 80 - 85^\circ\text{C}$, và thời gian lưu $t = 45\text{ phút}$. Ở điều kiện này, hiệu suất thu hồi lignin đạt cực đại trên $88,5%$, cấu trúc hạt kết tủa xốp, dễ lọc rửa, loại bỏ triệt để hiện tượng tạo màng nhầy keo bít lỗ màng lọc.
2. Đột phá quy trình metylsulfo hóa hai giai đoạn ở nhiệt độ thấp: Trái ngược với quy trình sulfit hóa truyền thống phải thực hiện ở $135 - 140^\circ\text{C}$ trong 10 giờ [7], quy trình hai giai đoạn của luận án đạt hiệu suất chuyển hóa $> 85%$ chỉ sau $10 - 15\text{ phút}$ phản ứng ở nhiệt độ ôn hòa $75 - 85^\circ\text{C}$. Điều này giúp tiết kiệm $> 60%$ năng lượng nhiệt cấp và giảm thể tích thiết bị phản ứng tương ứng.
3. Giải mã động học nhiệt lượng của phản ứng metylsulfo hóa: Kết quả phân tích DSC đẳng nhiệt chứng minh phản ứng tỏa nhiệt có bậc phản ứng thực nghiệm $n \approx 1,0 - 1,2$, năng lượng hoạt hóa $E_a$ nằm trong khoảng $45 - 55\text{ kJ/mol}$. Bậc phản ứng gần bằng 1 khẳng định phản ứng bị giới hạn chủ yếu bởi nồng độ các vị trí hoạt động trên vòng thơm của lignin sau khi tác nhân $HO-CH_2-SO_3Na$ đã được tạo thành đầy đủ ở giai đoạn 1.
4. Bằng chứng phổ học khẳng định biến tính hóa học thành công: Phổ FT-IR của sản phẩm sau biến tính xuất hiện các pic đặc trưng mạnh tại số sóng $1040\text{ cm}^{-1}$ và $1190\text{ cm}^{-1}$ tương ứng với dao động co giãn đối xứng và bất đối xứng của nhóm sulfonic ($-SO_3^-$), đồng thời pic tại $2930\text{ cm}^{-1}$ đặc trưng cho nhóm metylen ($-CH_2-$). Phổ EDX ghi nhận sự gia tăng đột biến của hàm lượng nguyên tố lưu huỳnh ($S$) từ mức $< 1,5%$ trong lignin kiềm ban đầu lên đến $5,5 - 6,8%$ trong sản phẩm lignosulfonat tổng hợp hai giai đoạn.
5. Hiệu năng trợ nghiền và nâng cao chất lượng xi măng vượt trội: Khi bổ sung $0,05 - 0,15%$ lignosulfonat tổng hợp vào máy nghiền clanhke:
   • Hiệu quả trợ nghiền tăng $15 - 22%$, giảm thời gian nghiền để đạt cùng độ mịn yêu cầu.
   • Tỷ diện bề mặt Blaine ($S$) của xi măng tăng từ $3.100\text{ cm}^2/g$ (mẫu đối chứng không phụ gia) lên $> 3.850\text{ cm}^2/g$.
   • Giảm lượng nước tiêu chuẩn của hồ xi măng từ $7 - 12%$ trong khi vẫn duy trì độ sụt.
   • Cường độ nén của mẫu xi măng tăng $18 - 25%$ ở tuổi 3 ngày, $15 - 20%$ ở tuổi 7 ngày và $> 15%$ ở tuổi 28 ngày so với mẫu đối chứng không có phụ gia trợ nghiền.

Implications đa chiều

• Về mặt lý thuyết: Bổ sung cơ sở dữ liệu nhiệt lượng học và tham số động học phản ứng pha lỏng của lignin kỹ thuật vào kho tàng hóa học polymer sinh học quốc tế.
• Về mặt phương pháp luận: Chuẩn hóa quy trình kết hợp phân tích vi nhiệt lượng DSC đẳng nhiệt với mô hình hóa kỹ thuật hóa học trong thiết kế thiết bị phản ứng gián đoạn, có thể áp dụng cho các phản ứng biến tính sinh khối lignocellulose khác.
• Về mặt thực tiễn sản xuất: Cung cấp giải pháp công nghệ hoàn chỉnh cho các nhà máy giấy tận thu lignin từ dịch đen, tạo dòng sản phẩm phụ gia trợ nghiền giá trị cao phục vụ trực tiếp cho các nhà máy xi măng, nâng cao mác xi măng và giảm phát thải nhiệt điện nghiền.
• Về mặt chính sách và môi trường: Đóng góp giải pháp kỹ thuật cụ thể hỗ trợ thực hiện Luật Bảo vệ Môi trường, giảm tải lượng ô nhiễm hữu cơ trong nước thải công nghiệp giấy, thúc đẩy mô hình kinh tế tuần hoàn (Circular Economy) và tận dụng phụ phẩm công nghiệp phát triển bền vững.

Limitations và Future Research

Mặc dù đạt được những kết quả đột phá, luận án thẳng thắn ghi nhận 4 giới hạn nghiên cứu:

1. Biến động thành phần nguyên liệu dịch đen: Dịch đen công nghiệp tại Bãi Bằng có thành phần hóa học dao động theo tỷ lệ phối trộn giữa gỗ keo và bạch đàn theo mùa vụ, ảnh hưởng nhẹ đến độ đồng nhất của phân bố khối lượng phân tử ($M_w/M_n$) của lignin thu hồi.
2. Quy mô thiết bị phản ứng: Các mô phỏng động học và kiểm chứng mô hình lò phản ứng mới dừng lại ở quy mô phòng thí nghiệm (bình phản ứng 1 – 5 lít); chưa tính toán chi tiết sự phân bố trường nhiệt độ và trường vận tốc dòng chảy (CFD) trong các thiết bị phản ứng khuấy trộn quy mô công nghiệp hàng chục mét khối.
3. Đánh giá độ bền lâu dài của bê tông: Thử nghiệm ứng dụng mới tập trung vào tính chất cơ lý xi măng đến 28 ngày tuổi; chưa có điều kiện khảo sát độ bền sunfat, độ chống thấm ion clo và độ co ngót từ biến của bê tông ở các mốc thời gian dài hạn (1 – 3 năm).
4. Phản ứng phụ của formaldehyt dư: Dù quy trình hai giai đoạn đã kiểm soát tốt phản ứng, lượng vết formaldehyt tự do chưa phản ứng hết trong dung dịch cần có quy trình xử lý hấp phụ triệt để trước khi thương mại hóa đại trà.

Chương trình nghiên cứu tương lai (Future Research Agenda) cần tập trung:

• Ứng dụng mô phỏng động lực học chất lưu tính toán (CFD - Computational Fluid Dynamics) để mô hình hóa hiện tượng truyền nhiệt và truyền khối trong thiết bị phản ứng pilot $500\text{ lít/mẻ}$.
• Nghiên cứu đồng trùng ngưng lignosulfonat tổng hợp với monome polycarboxylate ether (PCE) để chế tạo phụ gia siêu dẻo giảm nước bậc cao thế hệ mới.
• Khảo sát độ bền sunfat và độ bền ăn mòn cốt thép của bê tông sử dụng phụ gia lignosulfonat ở quy mô công trình thực tế ngoài hiện trường biển.
• Đánh giá vòng đời sản phẩm (LCA - Life Cycle Assessment) định lượng mức giảm phát thải $CO_2$ tương đương của toàn bộ chuỗi giá trị từ dịch đen đến bê tông xanh.

Tác động và ảnh hưởng

• Tác động học thuật: Kết quả luận án cung cấp tài liệu tham khảo mẫu mực cho các nghiên cứu sinh chuyên ngành Kỹ thuật Hóa học, Quá trình & Thiết bị, và Khoa học Vật liệu Xây dựng. Các dữ liệu động học DSC có tiềm năng trích dẫn cao trên các tạp chí quốc tế chuyên ngành (như Industrial Crops and Products, Bioresource Technology, Chemical Engineering Journal).
• Chuyển đổi công nghiệp: Thúc đẩy sự liên kết kinh tế tuần hoàn giữa hai ngành công nghiệp trọng điểm: Công nghiệp Bột giấy & Giấy và Công nghiệp Sản xuất Xi măng & Bê tông. Tạo cơ sở công nghệ vững chắc để các doanh nghiệp trong nước tự chủ sản xuất chất trợ nghiền, thay thế hoàn toàn nguồn phụ gia lignosulfonat đang phải nhập khẩu từ Trung Quốc và Nhật Bản.
• Lợi ích xã hội và môi trường: Tận thu hàng chục ngàn tấn lignin mỗi năm từ dịch đen thải, giảm thiểu trực tiếp hàng ngàn tấn nhu cầu oxy hóa học (COD) thải ra hệ thống sông Lô và sông Thao, bảo vệ hệ sinh thái thủy sinh và sức khỏe cộng đồng dân cư lưu vực.

Đối tượng hưởng lợi

• Nghiên cứu sinh và Giới học thuật: Tiếp cận khung phương pháp luận kết hợp chặt chẽ giữa mô hình hóa thống kê thực nghiệm (Box – Wilson), phân tích nhiệt động học DSC và mô hình hóa thiết bị phản ứng hóa học.
• Bộ phận R&D các Nhà máy Bột giấy & Giấy: Sở hữu giải pháp công nghệ khả thi để chuyển đổi dòng thải dịch đen từ một nguồn phát thải nguy hại thành sản phẩm thương mại có tỷ suất lợi nhuận cao.
• Các Nhà máy Sản xuất Xi măng và Phụ gia Bê tông: Tiếp cận nguồn phụ gia trợ nghiền tăng mác nội địa hóa với giá thành cạnh tranh, giúp giảm điện năng tiêu thụ trong quá trình nghiền clanhke từ $10 - 15%$ và nâng cao chất lượng cơ lý của sản phẩm xi măng.
• Cơ quan Quản lý Nhà nước về Môi trường: Có thêm cơ sở khoa học định lượng để xây dựng chính sách khuyến khích kinh tế tuần hoàn và ban hành quy chuẩn kỹ thuật tái sử dụng chất thải công nghiệp.

Câu hỏi chuyên sâu

1. Đóng góp lý thuyết độc đáo nhất của luận án là gì và đã mở rộng lý thuyết nào?

Đóng góp lý thuyết độc đáo nhất là việc thiết lập thành công mô hình động học vi phân phản ứng metylsulfo hóa lignin kiềm hai giai đoạn dựa trên biến thiên thông lượng nhiệt DSC đẳng nhiệt, mở rộng định luật tác dụng khối lượng Guldberg – Waage và phương trình Arrhenius cho hệ phản ứng đa cấu tử hữu cơ cao phân tử tự nhiên. Nghiên cứu đã chứng minh phản ứng tuân theo động học bậc $n \approx 1$ với năng lượng hoạt hóa $E_a = 45 - 55\text{ kJ/mol}$, khẳng định cơ chế phản ứng thế ái điện tử có chọn lọc tại vị trí ortho của nhân thơm phenylpropan.

2. Đột phá phương pháp luận của nghiên cứu khi so sánh với ít nhất hai công trình quốc tế/trong nước tiêu biểu?

So với công trình của Peter Dilling (Mỹ, 1985 [21]) đòi hỏi phản ứng hai bước ở $140^\circ\text{C}$ (2h) và $100^\circ\text{C}$ (5h), hoặc công trình của Phan Huy Hoàng và Doãn Thái Hòa (Việt Nam, 2012 [7]) dùng tác nhân $NaHSO_3$ ở $135^\circ\text{C}$ trong 10h, luận án đã tạo bước đột phá phương pháp luận khi tách riêng phản ứng tạo tác nhân hydroxymetylsulfonat ở môi trường kiềm nhẹ, giúp hạ nhiệt độ phản ứng metylsulfo hóa lignin xuống $75 - 85^\circ\text{C}$ và rút ngắn thời gian phản ứng xuống $10 - 15\text{ phút}$, đồng thời ứng dụng thành công kỹ thuật DSC đẳng nhiệt để xác định trực tiếp các thông số động học mà không cần dừng phản ứng để phân tích hóa ướt.

3. Phát hiện bất ngờ nhất từ dữ liệu thực nghiệm là gì và cơ chế lý giải?

Phát hiện bất ngờ nhất là tốc độ phản ứng metylsulfo hóa giai đoạn 2 diễn ra cực kỳ nhanh (đạt độ chuyển hóa $> 80%$ chỉ trong 10 phút đầu tiên ở $85^\circ\text{C}$) và sau đó nhanh chóng đạt trạng thái bão hòa. Cơ chế lý giải là do ở môi trường kiềm thích hợp, nhóm phenolic $-OH$ bị khử proton tạo thành ion phenolat hoạt hóa mạnh, làm tăng mật độ điện tử tại vị trí ortho trên vòng thơm, tạo điều kiện cho tác nhân hydroxymetylsulfonat mang điện tích âm tấn công ái điện tử gần như tức thời trước khi hiệu ứng cản trở không gian của các mạch đại phân tử tích điện âm ngăn cản phản ứng tiếp diễn.

4. Quy trình tái lặp thực nghiệm (Replication protocol) có được cung cấp đầy đủ không?

Luận án cung cấp chi tiết toàn bộ quy trình tái lặp:

• Nồng độ pha loãng dịch đen $1:1$, tiền xử lý nhiệt $80^\circ\text{C}$ trong 30 phút.
• Axit hóa bằng $H_2SO_4\text{ 30 - 60%}$ đến $pH = 3,0 - 3,5$ ở $85^\circ\text{C}$ trong 45 phút, lọc rửa bằng nước sôi đến khi âm tính với $BaCl_2\text{ 10%}$.
• Tạo tác nhân: Formalin $37%$ phản ứng với $Na_2SO_3\text{ 97%}$ ở tỷ lệ mol $1:1$ đến khi nồng độ $NaOH$ sinh ra ổn định.
• Metylsulfo hóa: Phản ứng giữa dung dịch lignin kiềm và tác nhân ở $80^\circ\text{C}$ trong 15 phút, tỷ lệ khối lượng xác định.
• Đo kiểm DSC: Cân mẫu $5 - 10\text{ mg}$ trong nồi nhôm kín, quét nhiệt đẳng nhiệt ở $65, 75, 85, 95^\circ\text{C}$.

5. Lộ trình nghiên cứu phát triển 10 năm được phác thảo như thế nào?

• Giai đoạn 1 (Năm 1 - 3): Hoàn thiện thiết kế chế tạo hệ thống thiết bị phản ứng pilot gián đoạn $500\text{ lít/mẻ}$ tích hợp hệ thống điều khiển tự động hóa PLC kiểm soát pH và nhiệt độ.
• Giai đoạn 2 (Năm 4 - 6): Thử nghiệm sản xuất phụ gia trợ nghiền ở quy mô công nghiệp tại các nhà máy xi măng lớn (Vicem, Xi măng Bỉm Sơn, Hoàng Thạch); tối ưu hóa công thức phụ gia đa cấu tử (kết hợp LS với TEA, TIPA).
• Giai đoạn 3 (Năm 7 - 10): Phát triển công nghệ chế tạo màng lọc nano sinh học, chất phân tán dẫn điện và vật liệu composite tiên tiến từ lignosulfonat biến tính chất lượng cao.

Kết luận

1. Đã tối ưu hóa thành công quá trình tách lignin từ dịch đen Nhà máy Giấy Bãi Bằng bằng phương pháp axit hóa sử dụng quy hoạch thực nghiệm Box – Wilson, đạt hiệu suất thu hồi cực đại $> 88,5%$ ở điều kiện $pH = 3,0 - 3,5$, nhiệt độ $80 - 85^\circ\text{C}$, thời gian 45 phút.
2. Đã phát triển thành công quy trình công nghệ mới tổng hợp lignosulfonat bằng phương pháp metylsulfo hóa hai giai đoạn, giảm nhiệt độ phản ứng xuống $75 - 85^\circ\text{C}$ và rút ngắn thời gian phản ứng xuống $10 - 15\text{ phút}$ (vượt trội hoàn toàn so với các phương pháp truyền thống ở $135 - 140^\circ\text{C}$ trong 10 giờ).
3. Đã xác định đầy đủ và chính xác bộ thông số động học phản ứng ($E_a, n, k_T, A$) thông qua kỹ thuật phân tích nhiệt lượng quét vi sai (DSC) đẳng nhiệt, chứng minh phản ứng tuân theo mô hình động học bậc 1 với năng lượng hoạt hóa $E_a = 45 - 55\text{ kJ/mol}$.
4. Đã thiết lập mô hình toán học mô phỏng quá trình tổng hợp trong thiết bị phản ứng khuấy trộn lý tưởng làm việc gián đoạn đẳng nhiệt, có độ tương thích cao với dữ liệu thực nghiệm, cung cấp cơ sở khoa học tin cậy cho công tác thiết kế chuyển quy mô sản xuất.
5. Đã chứng minh hiệu quả ứng dụng vượt trội của lignosulfonat tổng hợp làm phụ gia trợ nghiền tăng mác xi măng: tăng tỷ diện Blaine lên $> 3.850\text{ cm}^2/g$, giảm lượng nước tiêu chuẩn $7 - 12%$, và tăng cường độ nén xi măng ở tuổi 28 ngày lên $15 - 25%$.
6. Công trình tạo ra bước tiến quan trọng thúc đẩy kinh tế tuần hoàn sinh học, mở ra 3 hướng nghiên cứu ứng dụng mới: tổng hợp phụ gia siêu dẻo thế hệ mới cho bê tông tính năng cao (HPC), chế tạo chất mang phân tán thân thiện môi trường trong nông nghiệp, và phát triển vật liệu hấp phụ xử lý kim loại nặng trong nước thải.

Trích đoạn nội dung tài liệu

Phần Mở đầu: Giới thiệu tính cấp thiết thực hiện luận án. Chƣơng 1: Trình bày tổng quan về dịch đen nhà máy giấy, lignin, lignosulfonat, các kỹ thuật tách lignin, các phƣơng pháp tổng hợp lignosulfonat, các ứng dụng của lignin và lignosulfonat, nghiên cứu động học phản ứng bằng phƣơng pháp DSC đẳng nhiệt. Tình hình nghiên cứu tại Việt Nam và trên thế giới. Chƣơng 2: Giới thiệu các loại hóa chất, thiết bị và dụng cụ sử dụng trong quá trình nghiên cứu triển khai, các quy trình thực nghiệm, phƣơng pháp nghiên cứu sử dụng trong luận án.

Chƣơng 3: Nghiên cứu ảnh hƣởng của một số yếu tố công nghệ đến quá trình tách lignin, quy hoạch và tối ƣu hóa quá trình. Xác định các yếu tố công nghệ ảnh hƣởng tới quá trình tổng hợp lignosulfonat, các tính chất của sản phẩm lignosulfonat. Xác định đƣợc các yếu tố động học của phản ứng tổng hợp lignosulfonat, mô hình hóa quá trình tổng hợp lignosulfonat. Kiểm chứng lại mô hình tổng hợp lignosulfonat bằng thực nghiệm.

Dịch đen từ nhà máy sản xuất giấy Dịch đen là dòng thải của quá trình nấu và rửa sau nấu giấy chứa phần lớn các chất hữu cơ hòa tan, các hóa chất nấu và một phần xơ sợi. Dòng thải này có màu tối. Dịch đen có nồng độ chất khô khoảng 25 - 35%, tỷ lệ giữa chất hữu cơ và vô cơ là 70 : 30 [8]. Các đặc tính vật lý Độ nhớt, khối lƣợng riêng và sức căng bề mặt là một số đặc tính quan trọng có ảnh hƣởng lớn tới quá trình xử lý dịch đen kết hợp với hiện tƣợng gia nhiệt và chuyển khối.

Độ nhớt Các giá trị độ nhớt điển hình của dịch đen đƣợc đƣa ra trong bảng 1. Độ nhớt điển hình của dịch đen với hàm lượng chất khô ở nhiệt độ khác nhau [42] Hàm lƣợng chất khô của dịch đen, % Nhiệt độ, °C Độ nhớt, cP 18 66 1 34 110 1,3 42 116 2,3 51 121 4,9 70 127 88 Độ nhớt phụ thuộc rất nhiều vào loài gỗ đƣợc sử dụng cho nấu bột giấy, các điều kiện vận hành quá trình nấu, hàm lƣợng, pH của dịch và nhiệt độ của dịch đen. Độ nhớt dịch đen có thể giảm bằng cách giữ dịch tại nhiệt độ cao trong thời gian đủ dài (quá trình xử lý nhiệt) [49]. Khối lượng riêng Bảng 1.

Khối lượng riêng của dịch đen tại hai hàm lượng chất rắn và nhiệt độ khác nhau [10] Chất rắn khô của dịch đen, % Nhiệt độ, °C Khối lƣợng riêng, kg/m3 15 82 1060 49 93 1260 Khối lƣợng riêng của dịch đen phụ thuộc vào thành phần các hợp phần vô cơ và hữu cơ. Các hợp phần vô cơ làm tăng khối lƣợng riêng của dịch đen. Các giá trị khối lƣợng riêng điển hình của dịch đen đƣợc đƣa ra trong bảng 1. Các đặc tính hóa học Dịch đen thu đƣợc từ quá trình nấu bột giấy, thành phần dịch đen bao gồm các chất vô cơ và hữu cơ.3 đƣa ra thành phần các chất trong dịch đen (tính theo chất khô).

Thành phần các của chất khô trong dịch đen từ quá trình nấu gỗ mềm [44] Các thành phần cơ bản Thành phần (%) Lignin tan trong kiềm 30 - 45 % Axit hữu cơ 25 - 15% Các chất chiết xuất (trích ly) 3-5% CH3COOH 5% Axit foocmic 3% Metanol 1% S 3-5% Na 15 - 20% Tỷ lệ các hợp chất hữu cơ và vô cơ trong dịch đen tại các nhà máy khác nhau thì khác nhau, thay đổi theo bản chất của các thành phần hữu cơ trong các loại gỗ và các điều kiện nấu gỗ của mỗi nhà máy. Do đó, dịch đen từ các nhà máy giấy khác nhau có tính chất khác nhau, thậm chí, dịch đen tại các thời điểm sản xuất khác nhau trong cùng một nhà máy cũng có thể có tính chất khác nhau. Một đặc tính quan trọng của dịch đen là nó có chứa một vài chất hóa học đóng vai trò nhƣ các chất đệm, nhƣ H2S (pKa = 13 – 13,5), Na2CO3 (pKa ≈ 10,2), các nhóm phenolic (pKa = 9,4 – 10,8) hoặc các nhóm cacboxyl (pKa ≈ 4,4) trong lignin và các axit hữu cơ khác [66]. Các chất hữu cơ có thể chia thành 4 nhóm chính sau [11]: + Nhóm các chất dễ bay hơi bao gồm axít oxalic, axít axetic và các axít dễ bay hơi khác.

+ Các chất không tan trong nƣớc và ete chủ yếu là lignin (hay lignin kiềm). Lignin kiềm hay alkali lignin của dịch đen từ nấu gỗ, là hỗn hợp các chất hữu cơ thơm với khối lƣợng phân tử và kích thƣớc hạt khác nhau. Khoảng 20-30% là lignin hòa tan có kích thƣớc hạt rất nhỏ và kết tủa khi thay đổi pH của môi trƣờng. + Các chất không tan trong nƣớc nhƣng tan trong ete bao gồm phenol, nhựa và axít béo.

+ Các chất tan trong nƣớc và hỗn hợp rƣợu ete bao gồm các lacton và các oxy axít. Các chất vô cơ bao gồm các muối tạo thành trong quá trình phản ứng nhƣ: Na2SO4, NaCl, Na2CO3 và NaOH dƣ. Có thể thấy rằng, trong dịch đen thải ra từ nhà máy giấy, lignin thƣờng chiếm một lƣợng lớn trong thành phần dịch đen, đây là nguồn cơ chất có giá trị để sản xuất các chất hoạt động bề mặt đƣợc sử dụng trong nhiều ngành công nghiệp. Do vậy, việc thu hồi lignin từ dịch đen để sản xuất các chế phẩm làm phụ gia trong công nghiệp sẽ có ý nghĩa rất lớn về mặt kinh tế cũng nhƣ đáp ứng đƣợc các mục tiêu về tái sử dụng trong xử lý môi trƣờng.

Giới thiệu Lignin là một trong những polyme có nguồn gốc sinh học phổ biến nhất trong tự nhiên. Lignin chiếm khoảng 30% khối lƣợng gỗ khô ở cây lá kim, khoảng 20% ở cây lá rộng. Lignin không tồn tại trong thực vật bậc thấp, nhƣ rong tảo nấm. Lignin cùng với hemicellulose và cellulose tạo nên thành tế bào gỗ.

Khối vật liệu composit nguồn gốc tự nhiên này làm cho gỗ có độ bền cơ cao và bảo đảm cho cây cứng cáp [43]. Lignin chiếm 15 - 30% sinh khối thực vật, có cấu trúc phức tạp, do thành phần của nó phụ thuộc vào các yếu tố khác nhau nhƣ các loại gỗ cứng và gỗ mềm, các điều kiện sinh trƣởng của cây và các điều kiện xử lý lignin đƣợc tách chiết/sinh ra từ các loại gỗ. Lignin có tác dụng chống thấm nƣớc và chống lại sự phân hủy vi sinh [55]. Tất cả các loài thực vật có chứa lignin và các loại gỗ mềm có chứa nhiều lignin hơn gỗ cứng [15].

Chỉ một lƣợng nhỏ lignin phát sinh từ công nghiệp (2%) đƣợc sử dụng để tạo ra các sản phẩm có giá trị. Tuy nhiên, lignin có thể đƣợc chuyển hóa và sử dụng cho nhiều mục đích sử dụng cuối cùng khác nhau. Quá trình biến đổi lignin tạo ra các sản phẩm phụ giá trị hiện vẫn đang đƣợc tiếp tục nghiên cứu [40]. Cấu trúc phân tử lignin Lignin là hợp chất cao phân tử có đặc tính thơm.

Bộ khung của đơn vị mắt xích lignin là phenyl propan. Thành phần hóa học của lignin thay đổi tùy theo loài thực vật. Lignin của thực vật đƣợc chia thành ba loại (hình 1.1): + Lignin gỗ lá kim: gồm các đơn vị mắt xích guaiacylpropan (II) (4-hydroxy-3- metoxy phenylpropan). + Lignin gỗ lá rộng: ngoài guaiacylpropan, còn chứa các đơn vị mắt xích 3,5 dimetoxy - 4 - hydroxy phenylpropan (III) + Lignin cây thân thảo: ngoài các đơn vị mắt xích trên, còn có 4-hydroxy phenylpropan (I).

Các đơn vị phụ phenyl propene của lignin, tương ứng là (I) P-hydroxyphenylpropene, (II) guaiacyl và (III) syringal (từ trái sang phải) Một số tài liệu đã đƣa ra cấu tạo của lignin, với các loại liên kết thƣờng gặp nhất theo hình 1. Mô hình cấu trúc chủ yếu của lignin [35] Lignin họ tre và họ cọ có thể xếp vào nhóm (I) (hình 1. Những đơn vị phụ này đƣợc liên kết một mạng lƣới các liên kết β-O-4 và α-O-4, làm cho quá trình biến đổi hóa học lignin trở nên khó thực hiện và dự đoán [25].3 đƣa ra các dạng liên kết của các đơn vị phụ cấu thành nên phân tử lignin. Do các tiền chất trong lignin là các dẫn xuất của phân tử phenolic, nên khi xem xét cần phải quan tâm tới quá trình thế điện tử của các nhóm thế có sẵn từ trƣớc, bao gồm hydroxide, methoxy và chuỗi alkyl bằng nhóm alcohol.

Nhóm hydroxyl là một nhóm thế hoạt tính mạnh do nó nhƣờng điện tử cho vòng thơm, và thể hiện bản chất định hƣớng vị trí ortho/para trong bất kỳ phản ứng nào của lignin, đƣợc thể hiện bằng các vị trí 2 và 4 trong hình 1. Tuy nhiên, vị trí para trong tất cả 3 đơn vị phụ đã bị chiếm bởi chuỗi alkyl, và vị trí ortho, nơi xảy ra phản ứng, sẽ bị hƣớng tới các vị trí 3 và 5 đối với sinapyl; vị trí 2 và 5 đối với confieryl; và vị trí số 2 và 6 đối với p-coumaryl [25]. Do có hoạt tính cao trong nƣớc (pKa của phenol là 9,95), nhóm hydroxide tại vị trí 1 ở tất cả ba đơn vị phụ khác nhau (p-coumaryl, coniferyl và sinapyl) sẽ trở nên linh động và phản ứng nhanh chóng với các tác nhân. Các nhóm thế methoxy (vị trí thứ 6 trên vòng đối với coniferyl và vị trí thứ 2 và 6 đối với tiền chất rƣợu sinapyl), ít hoạt động hơn nhóm hydroxyl, và định hƣớng vị trí para/ortho.

Nhóm thế thứ 3 với đại diện là chuỗi alkene trong cả ba tiền chất. Tuy nhiên, liên kết β và α đƣợc hydro hóa với các liên kết đôi để trả lại nó một nhóm alkyl. Các nhóm alkyl chỉ có hoạt tính yếu và do vậy chúng chỉ có khả năng định hƣớng yếu vào các vị trí 3 và 5 (vị trí para đã bị chiếm bởi nhóm hydroxide) [25]. Các loại cấu trúc lignin được mô phỏng, các liên kết hóa học đỏ đậm thể hiện tên của liên kết [63] Sự khác nhau trong các đơn vị phụ phenyl propene không đại diện đầy đủ cho sự biến đổi hoàn toàn cấu trúc polyme của lignin.

Các liên kết ete liên kết các đơn phân của lignin với nhau theo dạng vô định hình, những liên kết ete này đƣợc phân chia thành β-O- 4, α-O-4 và 4-O-5. Số lƣợng các liên kết ete có sự dao động. Trong số các liên kết ete này, liên kết β-O-4 chiếm phần lớn với 60% và 50% tƣơng ứng trong gỗ mềm và gỗ cứng [62]. Số lƣợng các liên kết ete ở gỗ mềm và gỗ cứng là khác nhau.

Gỗ mềm đƣợc đại diện bằng 46%, 6–8% và 3,5 - 4% tƣơng ứng các liên kết β-O-4, α-O-4 và 4-O-5. Gỗ cứng thƣờng chứa 60%, 6-8% và 6,5%, tƣơng ứng các liên kết ete β-O-4, α-O-4 và 4-O-5.
