Tổng quan nghiên cứu

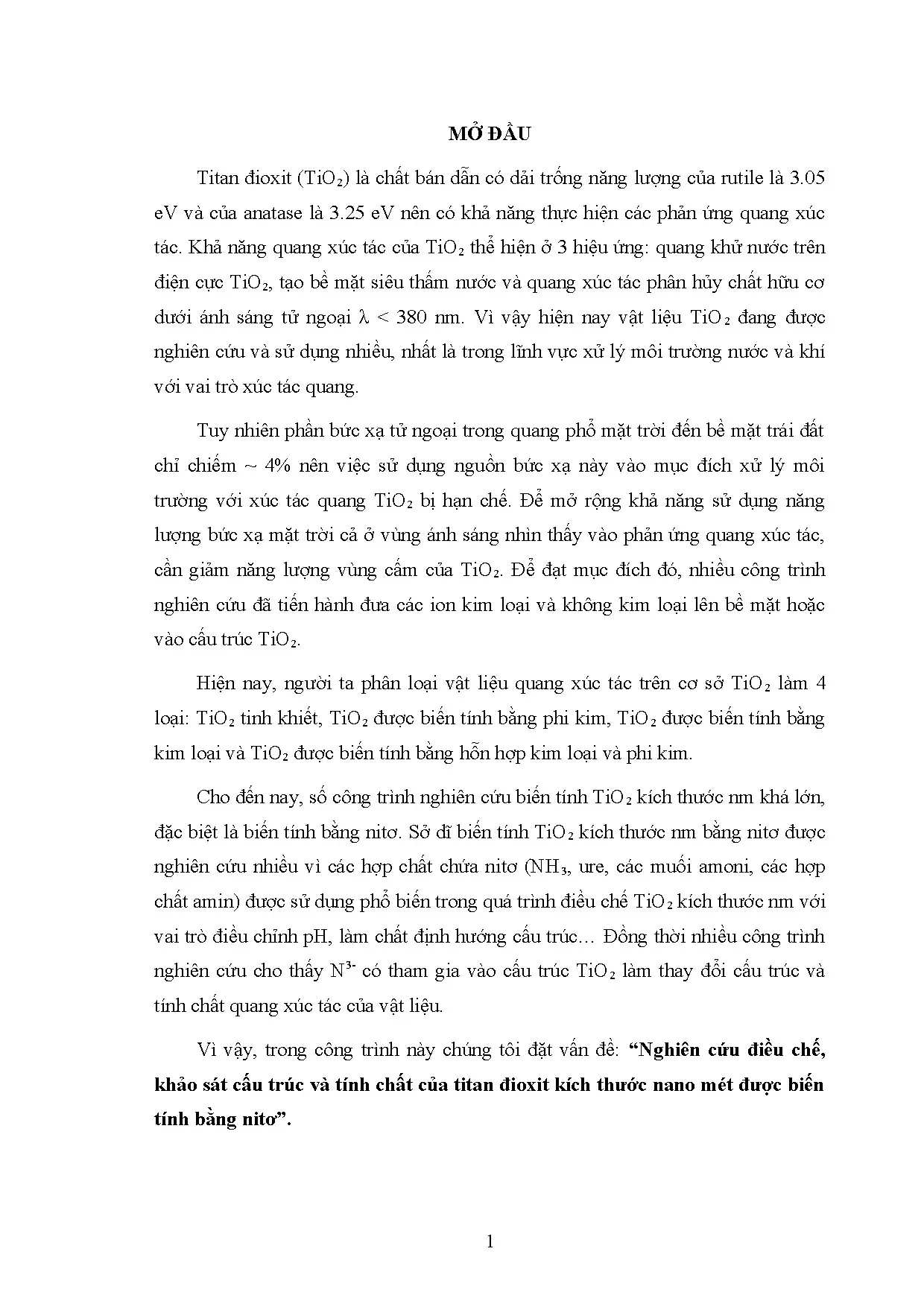

Titan đioxit (TiO₂) là một chất bán dẫn có dải trống năng lượng rộng, với pha rutile là 3.05 eV và pha anatase là 3.25 eV, cho phép thực hiện các phản ứng quang xúc tác hiệu quả. TiO₂ được ứng dụng rộng rãi trong xử lý môi trường, đặc biệt là phân hủy các chất hữu cơ dưới ánh sáng tử ngoại. Tuy nhiên, bức xạ tử ngoại chỉ chiếm khoảng 4% quang phổ mặt trời đến bề mặt Trái Đất, làm hạn chế hiệu quả sử dụng TiO₂ trong các ứng dụng quang xúc tác dưới ánh sáng mặt trời. Do đó, việc biến tính TiO₂ nhằm thu hẹp dải trống năng lượng, mở rộng khả năng hấp thụ ánh sáng vào vùng nhìn thấy, là một hướng nghiên cứu quan trọng.

Luận văn tập trung nghiên cứu điều chế và khảo sát cấu trúc, tính chất của TiO₂ kích thước nano được biến tính bằng nitơ nhằm nâng cao hiệu suất quang xúc tác dưới ánh sáng nhìn thấy. Phạm vi nghiên cứu bao gồm điều chế TiO₂ biến tính nitơ từ chất đầu TiCl₄ bằng các phương pháp thủy phân và tẩm, khảo sát ảnh hưởng của các điều kiện như nồng độ NH₃, nhiệt độ nung, thời gian chế hóa đến cấu trúc và hoạt tính quang xúc tác. Nghiên cứu có ý nghĩa thiết thực trong việc phát triển vật liệu xúc tác quang hiệu quả, thân thiện môi trường, ứng dụng trong xử lý nước thải và không khí.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu dựa trên các lý thuyết và mô hình sau:

  • Lý thuyết dải năng lượng bán dẫn: TiO₂ có dải trống rộng, electron được kích thích từ vùng hóa trị (VB) lên vùng dẫn (CB) tạo ra các cặp electron-lỗ trống tham gia phản ứng quang xúc tác.
  • Mô hình biến tính TiO₂ bằng nitơ: Sự thay thế ion O²⁻ bằng N³⁻ trong mạng tinh thể TiO₂ làm thu hẹp dải trống năng lượng, mở rộng vùng hấp thụ ánh sáng sang vùng nhìn thấy.
  • Khái niệm pha tinh thể anatase và rutile: Anatase có dải trống rộng hơn rutile, sự chuyển pha ảnh hưởng đến tính chất quang xúc tác.
  • Phân tích cấu trúc bằng nhiễu xạ tia X (XRD): Xác định thành phần pha, kích thước hạt và mức độ kết tinh.
  • Phương pháp quang xúc tác phân hủy xanh metylen: Đánh giá hiệu suất quang xúc tác của vật liệu.

Phương pháp nghiên cứu

  • Nguồn dữ liệu: Sử dụng TiCl₄ 99% làm chất đầu, NH₃ làm nguồn nitơ, tiến hành điều chế TiO₂ biến tính nitơ bằng phương pháp thủy phân và tẩm.
  • Phương pháp phân tích:
    • XRD để xác định pha tinh thể, kích thước hạt.
    • Phổ UV-Vis để khảo sát dải hấp thụ quang.
    • Phổ EDS để xác định sự có mặt của nitơ trong mẫu.
    • Phân tích nhiệt TG/DTA để xác định nhiệt độ nung tối ưu.
    • Thử nghiệm quang xúc tác phân hủy xanh metylen dưới ánh sáng đèn compac 40W.
  • Timeline nghiên cứu:
    • Điều chế mẫu với các biến đổi nồng độ NH₃, thời gian chế hóa, nhiệt độ nung.
    • Phân tích cấu trúc và tính chất quang xúc tác từng mẫu.
    • Xác định điều kiện tối ưu cho hiệu suất quang xúc tác cao nhất.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

  1. Ảnh hưởng của biến tính nitơ đến cấu trúc và dải năng lượng TiO₂:

    • Tính toán lý thuyết cho thấy sự thay thế N³⁻ vào vị trí O²⁻ làm thu hẹp dải trống từ 3.93 eV xuống còn khoảng 2.50 eV, mở rộng vùng hấp thụ sang ánh sáng nhìn thấy (λ ≈ 496 nm).
    • Phổ UV-Vis thực nghiệm xác nhận dải hấp thụ của TiO₂ biến tính nitơ dịch chuyển về vùng nhìn thấy với biên dải hấp thụ λ₁ = 400 nm và λ₂ = 510 nm.

  2. Ảnh hưởng của nồng độ NH₃ trong quá trình thủy phân:

    • Khi tăng nồng độ NH₃ từ 10⁻⁴ M đến 0.6 M, hiệu suất phân hủy xanh metylen tăng lên đến 99.6%, sau đó giảm nhẹ khi nồng độ tiếp tục tăng.
    • Kích thước hạt trung bình giảm khoảng 6 nm khi có mặt NH₃, đạt kích thước nhỏ nhất khoảng 17 nm.
    • Thành phần pha rutile giảm khi tăng nồng độ NH₃, tạo ra hỗn hợp anatase-rutile ổn định.

  3. Ảnh hưởng của nhiệt độ nung:

    • Nhiệt độ nung từ 400 đến 600°C làm tăng hiệu suất phân hủy xanh metylen, đạt cực đại 99.8% tại 600°C.
    • Nhiệt độ nung trên 600°C làm tăng tỷ lệ pha rutile và kích thước hạt, dẫn đến giảm hiệu suất quang xúc tác.

  4. Ảnh hưởng của tỉ lệ thể tích dung dịch NH₃/khoảng khối lượng TiO₂ (L/R):

    • Hiệu suất phân hủy xanh metylen tăng nhanh khi tỉ lệ L/R tăng từ 3.36 ml/g, sau đó ổn định khi L/R > 24.3 ml/g, cho thấy sự bão hòa trong quá trình thâm nhập nitơ.

Thảo luận kết quả

Các kết quả cho thấy biến tính nitơ hiệu quả trong việc thu hẹp dải trống năng lượng của TiO₂, mở rộng khả năng hấp thụ ánh sáng vào vùng nhìn thấy, từ đó nâng cao hiệu suất quang xúc tác. Sự thay đổi thành phần pha và kích thước hạt do điều kiện thủy phân và nhiệt độ nung ảnh hưởng trực tiếp đến hoạt tính quang xúc tác. Thành phần pha rutile tăng cao làm giảm hiệu suất do rutile có dải trống hẹp hơn nhưng hiệu quả quang xúc tác kém hơn anatase trong điều kiện nghiên cứu. Kết quả này phù hợp với các nghiên cứu trước đây về ảnh hưởng của pha tinh thể và biến tính nitơ trên TiO₂.

Biểu đồ phổ UV-Vis và XRD minh họa rõ sự dịch chuyển dải hấp thụ và sự thay đổi thành phần pha tương ứng với các điều kiện chế tạo. Phổ EDS xác nhận sự có mặt của nitơ trong cấu trúc TiO₂ biến tính, góp phần vào sự thu hẹp dải trống. Phân tích nhiệt TG/DTA giúp xác định nhiệt độ nung tối ưu để duy trì cấu trúc anatase và hiệu suất quang xúc tác cao.

Đề xuất và khuyến nghị

  1. Tối ưu hóa nồng độ NH₃ trong quá trình thủy phân:

    • Đề xuất sử dụng nồng độ NH₃ khoảng 0.6 M để đạt hiệu suất quang xúc tác cao nhất (gần 99.8% phân hủy xanh metylen).
    • Thời gian chế hóa nên duy trì khoảng 30 phút để đảm bảo sự thâm nhập nitơ hiệu quả.

  2. Kiểm soát nhiệt độ nung trong khoảng 550-600°C:

    • Nhiệt độ nung này giúp duy trì pha anatase ổn định, kích thước hạt nhỏ và hiệu suất quang xúc tác tối ưu.
    • Tránh nung quá cao (>600°C) để hạn chế sự chuyển pha sang rutile và tăng kích thước hạt gây giảm hiệu suất.

  3. Điều chỉnh tỉ lệ thể tích dung dịch NH₃/khoảng khối lượng TiO₂ (L/R):

    • Tỉ lệ L/R khoảng 24 ml/g được khuyến nghị để đạt sự bão hòa thâm nhập nitơ, tối ưu hóa hoạt tính quang xúc tác.

  4. Phát triển quy trình điều chế kết hợp biến tính nitơ và kim loại kẽm:

    • Nghiên cứu sơ bộ cho thấy TiO₂ biến tính hỗn hợp N và Zn có khả năng quang xúc tác cao hơn, mở rộng ứng dụng trong xử lý môi trường.
    • Khuyến nghị tiếp tục khảo sát ảnh hưởng của tỉ lệ mol Zn/TiCl₄ và điều kiện nung để tối ưu hóa hiệu suất.

Các giải pháp trên nên được thực hiện trong vòng 6-12 tháng tiếp theo, phối hợp giữa phòng thí nghiệm và ứng dụng thực tế để đánh giá hiệu quả xử lý môi trường.

Đối tượng nên tham khảo luận văn

  1. Nhà nghiên cứu và sinh viên ngành vật liệu và hóa học:

    • Hiểu rõ về phương pháp điều chế và biến tính TiO₂ nano, ứng dụng lý thuyết DFTB trong mô phỏng cấu trúc và tính chất vật liệu.

  2. Chuyên gia phát triển vật liệu xúc tác quang:

    • Áp dụng các kết quả nghiên cứu để thiết kế vật liệu xúc tác quang hiệu quả, thân thiện môi trường, đặc biệt trong xử lý nước và không khí.

  3. Doanh nghiệp sản xuất vật liệu nano và thiết bị xử lý môi trường:

    • Tham khảo quy trình điều chế TiO₂ biến tính nitơ phù hợp với điều kiện sản xuất công nghiệp, nâng cao hiệu suất sản phẩm.

  4. Cơ quan quản lý và hoạch định chính sách môi trường:

    • Sử dụng kết quả nghiên cứu để đánh giá và khuyến khích ứng dụng công nghệ xử lý ô nhiễm bằng vật liệu xúc tác quang thân thiện, hiệu quả.

Câu hỏi thường gặp

  1. Tại sao cần biến tính TiO₂ bằng nitơ?
    Biến tính nitơ giúp thu hẹp dải trống năng lượng của TiO₂, mở rộng vùng hấp thụ ánh sáng từ tử ngoại sang ánh sáng nhìn thấy, tăng hiệu suất quang xúc tác dưới ánh sáng mặt trời.

  2. Phương pháp điều chế nào được ưu tiên trong nghiên cứu?
    Phương pháp thủy phân và tẩm được lựa chọn do đơn giản, hiệu quả, phù hợp với điều kiện phòng thí nghiệm và cho sản phẩm có hoạt tính quang xúc tác cao.

  3. Nhiệt độ nung ảnh hưởng thế nào đến cấu trúc TiO₂?
    Nhiệt độ nung từ 400 đến 600°C duy trì pha anatase ổn định, kích thước hạt nhỏ, tối ưu hiệu suất quang xúc tác. Nung trên 600°C làm tăng pha rutile và kích thước hạt, giảm hiệu suất.

  4. Làm thế nào để đánh giá hiệu suất quang xúc tác của TiO₂?
    Hiệu suất được đánh giá qua khả năng phân hủy xanh metylen dưới ánh sáng đèn compac 40W, đo nồng độ chất màu trước và sau phản ứng bằng phương pháp quang phổ.

  5. Có thể kết hợp biến tính nitơ với các nguyên tố khác không?
    Có, nghiên cứu sơ bộ cho thấy kết hợp biến tính nitơ và kẽm có thể nâng cao hiệu suất quang xúc tác, mở rộng ứng dụng trong xử lý môi trường.

Kết luận

  • TiO₂ biến tính nitơ thu hẹp dải trống năng lượng từ 3.93 eV xuống khoảng 2.50 eV, mở rộng vùng hấp thụ ánh sáng sang vùng nhìn thấy.
  • Nồng độ NH₃ 0.6 M, thời gian chế hóa 30 phút và nhiệt độ nung 600°C là điều kiện tối ưu cho hiệu suất quang xúc tác cao nhất (gần 99.8% phân hủy xanh metylen).
  • Thành phần pha anatase-rutile và kích thước hạt ảnh hưởng lớn đến hoạt tính quang xúc tác, cần kiểm soát chặt chẽ trong quá trình điều chế.
  • Kết hợp biến tính nitơ và kẽm hứa hẹn nâng cao hiệu suất quang xúc tác, mở rộng ứng dụng thực tế.
  • Khuyến nghị triển khai nghiên cứu ứng dụng trong xử lý nước thải và không khí, đồng thời phát triển quy trình sản xuất quy mô công nghiệp.

Hãy bắt đầu áp dụng các kết quả nghiên cứu này để phát triển vật liệu xúc tác quang hiệu quả, góp phần bảo vệ môi trường bền vững.
