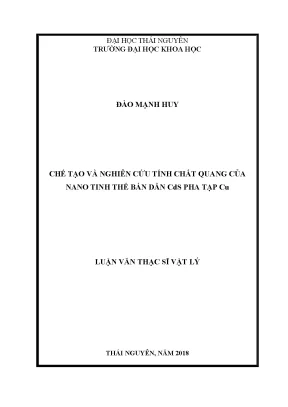

Luận Văn Thạc Sĩ: Nghiên Cứu Tính Chất Quang Của Nano Tinh Thể Bán Dẫn CdS Pha Tạp Cu

Luận văn thạc sĩ nghiên cứu chế tạo và tính chất quang của nano tinh thể bán dẫn CdS pha tạp Cu, mở ra hướng đi mới trong công nghệ vật liệu.

Chuyên ngành

Quang Học

Người đăng

Ẩn danh

Thể loại

Luận Văn Thạc Sĩ

2018

60
2
0

Phí lưu trữ

30 Point

Mục lục chi tiết

LỜI CẢM ƠN

DANH MỤC CÁC KÍ HIỆU VÀ CÁC CHỮ VIẾT TẮT

DANH MỤC HÌNH ẢNH

DANH MỤC BẢNG

MỞ ĐẦU

0.1. TỔNG QUAN VỀ CÔNG NGHỆ CHẾ TẠO VÀ TÍNH CHẤT QUANG CỦA NANOTINH THỂ BÁN DẪN PHA TẠP

0.2. Sự giam giữ lượng tử đối với hạt tải trong các nano tinh thể

0.3. Các dịch chuyển quang trong nano tinh thể bán dẫn

0.4. Công nghệ chế tạo của nano tinh thể bán dẫn

0.5. Chế tạo và tính chất quang của các NC bán dẫn pha tạp

0.6. Tính chất quang của nano tinh thể CdS:Cu

0.7. Ảnh hưởng của nhiệt độ đến tính chất quang

0.8. Chế tạo nano tinh thể CdS:Cu

0.9. Các phương pháp khảo sát đặc trưng của vật liệu

0.9.1. Hiển vi điện tử truyền qua (TEM)

0.9.2. Nhiễu xạ tia X (XRD)

0.9.3. Phổ quang huỳnh quang (PL)

0.9.4. Phổ hấp thụ quang học (Abs)

0.9.5. Phép đo thời gian sống huỳnh quang (huỳnh quang phân giải thời gian)

1. CHƯƠNG 1: TỔNG QUAN VỀ CÔNG NGHỆ CHẾ TẠO VÀ TÍNH CHẤT QUANG CỦA NANOTINH THỂ BÁN DẪN PHA TẠP

1.1. Sự giam giữ lượng tử đối với hạt tải trong các nano tinh thể

1.2. Các dịch chuyển quang trong nano tinh thể bán dẫn

1.3. Công nghệ chế tạo của nano tinh thể bán dẫn

2. CHƯƠNG 2: THỰC NGHIỆM

3. CHƯƠNG 3: TRÌNH BÀY VÀ THẢO LUẬN CÁC KẾT QUẢ KHẢO SÁT TÍNH CHẤT QUANG PHỔ CỦA NC CdS:Cu

3.1. Ảnh hưởng của thời gian chế tạo đến tính chất quang của CdS:Cu

3.2. Ảnh hưởng của nồng độ pha tạp Cu đến tính quang của các NC CdS

3.3. Thời gian sống huỳnh quang

3.4. Chứng minh phát xạ tạp

3.5. Cấu trúc của các nano tinh thể CdS và CdS:Cu

3.6. Ảnh hưởng của nhiệt độ đến tính chất quang của các nano tinh thể CdS và CdS pha tạp Cu

3.7. Năng lượng và cường độ phát xạ

TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng quan về Nghiên cứu Tính chất Quang Nano Tinh Thể CdS Pha Tạp Cu

Nghiên cứu tính chất quang của nano tinh thể bán dẫn CdS pha tạp Cu đang thu hút sự quan tâm lớn trong lĩnh vực vật liệu nano. Các nano tinh thể này không chỉ có kích thước nhỏ mà còn thể hiện nhiều tính chất quang học độc đáo. Việc pha tạp Cu vào CdS giúp cải thiện hiệu suất quang và mở rộng ứng dụng trong các lĩnh vực như quang điện và cảm biến. Nghiên cứu này sẽ cung cấp cái nhìn sâu sắc về các đặc điểm quang học của vật liệu này.

1.1. Tính chất quang của CdS và vai trò của Cu

CdS là một trong những vật liệu bán dẫn quan trọng với tính chất quang nổi bật. Việc pha tạp Cu vào CdS không chỉ làm thay đổi cấu trúc tinh thể mà còn ảnh hưởng đến các đặc tính quang như phổ phát xạ và thời gian sống huỳnh quang. Nghiên cứu cho thấy rằng sự hiện diện của Cu có thể tạo ra các mức năng lượng mới trong vùng cấm, từ đó cải thiện hiệu suất quang của vật liệu.

1.2. Ứng dụng của CdS Pha Tạp Cu trong công nghệ

CdS pha tạp Cu có nhiều ứng dụng trong công nghệ quang điện và cảm biến. Các nghiên cứu đã chỉ ra rằng vật liệu này có thể được sử dụng trong các thiết bị quang điện như pin mặt trời và cảm biến ánh sáng. Sự cải thiện về tính chất quang của CdS khi pha tạp Cu mở ra nhiều cơ hội mới cho các ứng dụng công nghệ cao.

II. Vấn đề và Thách thức trong Nghiên cứu Tính chất Quang của CdS Pha Tạp Cu

Mặc dù có nhiều tiềm năng, nghiên cứu về tính chất quang của nano tinh thể CdS pha tạp Cu cũng gặp phải một số thách thức. Các vấn đề như sự đồng nhất trong quá trình chế tạo, ảnh hưởng của nhiệt độ và nồng độ pha tạp đến tính chất quang là những yếu tố cần được xem xét kỹ lưỡng. Việc hiểu rõ các yếu tố này sẽ giúp tối ưu hóa quy trình chế tạo và nâng cao hiệu suất quang của vật liệu.

2.1. Thách thức trong quy trình chế tạo nano tinh thể

Quy trình chế tạo nano tinh thể CdS pha tạp Cu thường gặp khó khăn trong việc kiểm soát kích thước và hình dạng của các hạt. Sự không đồng nhất trong quá trình pha tạp có thể dẫn đến sự biến đổi tính chất quang của vật liệu. Do đó, việc phát triển các phương pháp chế tạo hiệu quả và đồng nhất là rất cần thiết.

2.2. Ảnh hưởng của nhiệt độ đến tính chất quang

Nhiệt độ là một yếu tố quan trọng ảnh hưởng đến tính chất quang của nano tinh thể CdS pha tạp Cu. Nghiên cứu cho thấy rằng khi nhiệt độ tăng, các mức năng lượng trong vật liệu có thể thay đổi, dẫn đến sự thay đổi trong phổ phát xạ và thời gian sống huỳnh quang. Việc hiểu rõ mối quan hệ này sẽ giúp tối ưu hóa các ứng dụng thực tiễn của vật liệu.

III. Phương pháp Nghiên cứu Tính chất Quang của CdS Pha Tạp Cu

Để nghiên cứu tính chất quang của nano tinh thể CdS pha tạp Cu, nhiều phương pháp hiện đại đã được áp dụng. Các phương pháp này bao gồm hiển vi điện tử truyền qua (TEM), nhiễu xạ tia X (XRD), và phổ huỳnh quang (PL). Mỗi phương pháp đều có những ưu điểm riêng, giúp cung cấp cái nhìn toàn diện về cấu trúc và tính chất quang của vật liệu.

3.1. Hiển vi điện tử truyền qua TEM trong nghiên cứu

Hiển vi điện tử truyền qua (TEM) là một công cụ mạnh mẽ để khảo sát cấu trúc vi mô của nano tinh thể CdS pha tạp Cu. Phương pháp này cho phép quan sát hình dạng, kích thước và sự phân bố của các hạt, từ đó giúp đánh giá chất lượng của vật liệu chế tạo.

3.2. Nhiễu xạ tia X XRD và phân tích cấu trúc

Nhiễu xạ tia X (XRD) là phương pháp quan trọng để xác định cấu trúc tinh thể của nano tinh thể CdS pha tạp Cu. Phương pháp này giúp xác định các thông số mạng và mức độ tinh khiết của vật liệu, từ đó cung cấp thông tin cần thiết cho việc tối ưu hóa quy trình chế tạo.

IV. Kết quả Nghiên cứu và Ứng dụng Thực tiễn của CdS Pha Tạp Cu

Kết quả nghiên cứu cho thấy rằng nano tinh thể CdS pha tạp Cu có tính chất quang vượt trội so với CdS nguyên chất. Các nghiên cứu đã chỉ ra rằng việc pha tạp Cu không chỉ cải thiện hiệu suất quang mà còn mở rộng khả năng ứng dụng trong các lĩnh vực như quang điện và cảm biến. Những kết quả này hứa hẹn sẽ mang lại nhiều ứng dụng thực tiễn trong tương lai.

4.1. Hiệu suất quang của CdS Pha Tạp Cu

Nghiên cứu cho thấy rằng hiệu suất quang của nano tinh thể CdS pha tạp Cu cao hơn so với CdS nguyên chất. Sự hiện diện của Cu tạo ra các mức năng lượng mới, từ đó cải thiện khả năng phát xạ và thời gian sống huỳnh quang. Điều này mở ra nhiều cơ hội cho các ứng dụng trong công nghệ quang điện.

4.2. Ứng dụng trong công nghệ quang điện

CdS pha tạp Cu có tiềm năng lớn trong các ứng dụng quang điện, đặc biệt là trong pin mặt trời. Các nghiên cứu đã chỉ ra rằng vật liệu này có thể cải thiện hiệu suất chuyển đổi năng lượng, từ đó góp phần vào sự phát triển bền vững trong lĩnh vực năng lượng tái tạo.

V. Kết luận và Tương lai của Nghiên cứu Tính chất Quang Nano Tinh Thể CdS Pha Tạp Cu

Nghiên cứu tính chất quang của nano tinh thể CdS pha tạp Cu đã mở ra nhiều hướng đi mới trong lĩnh vực vật liệu nano. Những kết quả đạt được không chỉ cung cấp cái nhìn sâu sắc về tính chất quang của vật liệu mà còn mở rộng khả năng ứng dụng trong các lĩnh vực công nghệ cao. Tương lai của nghiên cứu này hứa hẹn sẽ mang lại nhiều đột phá mới trong công nghệ quang điện và cảm biến.

5.1. Hướng nghiên cứu tiếp theo

Các nghiên cứu tiếp theo có thể tập trung vào việc tối ưu hóa quy trình chế tạo và khám phá thêm các tạp chất khác có thể cải thiện tính chất quang của CdS. Việc nghiên cứu sâu hơn về mối quan hệ giữa cấu trúc và tính chất quang cũng sẽ là một hướng đi quan trọng.

5.2. Tiềm năng ứng dụng trong tương lai

Với những tính chất quang vượt trội, nano tinh thể CdS pha tạp Cu có tiềm năng lớn trong các ứng dụng công nghệ cao như cảm biến, thiết bị quang điện và các ứng dụng trong y tế. Sự phát triển của công nghệ nano sẽ tiếp tục thúc đẩy nghiên cứu và ứng dụng của vật liệu này trong tương lai.

18/07/2025
Luận văn thạc sĩ hay chế tạo và nghiên cứu tính chất quang của nano tinh thể bán dẫn cds pha tạp cu

Trích đoạn nội dung tài liệu

CHƯƠNG 1. TỔNG QUAN VỀ CÔNG NGHỆ CHẾ TẠO VÀ TÍNH CHẤT QUANG CỦA NANOTINH THỂ BÁN DẪN PHA TẠP 1. Sự giam giữ lượng tử đối với hạt tải trong các nano tinh thể Khi kích thước của tinh thể chất rắn giảm xuống cỡ nano mét, có hai hiệu ứng đặc biệt xảy ra: Hiệu ứng bề mặt: khi tỉ số nguyên tử trên bề mặt và số nguyên tử tổng cộng của các nano tinh thể (NC) là khá lớn thì xảy ra hiệu ứng bề mặt [11]. Trong bất kỳ vật liệu nào, số nguyên tử bề mặt có đóng góp nhất định đến năng lượng bề mặt và số nguyên tử bề mặt cũng gây ra sự thay đổi lớn trong tính chất nhiệt động học của các NC, chẳng hạn như sự giảm của nhiệt độ nóng chảy của NC.

Hiệu ứng giam giữ lượng tử: khi kích thước của các tinh thể bán dẫn giảm xuống xấp xỉ bán kính Bohr của exciton thì có thể xảy ra sự giam giữ lượng tử của các hạt tải, trong đó các trạng thái electron (lỗ trống) trong NC bị lượng tử hoá. Các trạng thái bị lượng tử hoá trong cấu trúc nano sẽ quyết định tính chất điện và quang nói riêng, tính chất vật lý và hoá học nói chung của cấu trúc đó. Một hệ quả quan trọng của sự giam giữ lượng tử là sự mở rộng của vùng cấm khi kích thước NC giảm. Trong các NC bao quanh bởi một hố thế vô hạn, những mức năng lượng kích thích của điện tử và lỗ trống có thể được viết trong gần đúng parabol như sau [12]: 2 l2,n Ele,,nhconfinement  (1.1) 2me,h r 2 trong đó l là số lượng tử mô men góc, r là bán kính của NC (giả thiết là hình cầu), me,h là khối lượng hiệu dụng tương ứng của điện tử và lỗ trống, l,n là nghiệm thứ n của hàm Bessel cầu.

Rõ ràng từ công thức (1.1), các mức năng lượng lượng tử hóa tăng khi kích thước NC giảm và do đó gây ra sự mở rộng của năng lượng vùng cấm.1 mô tả sự tách các mức năng lượng trong 3 LUAN VAN CHAT LUONG download : add luanvanchat@agmail.com vùng hóa trị và vùng dẫn đồng thời với sự mở rộng vùng cấm của NC so với tinh thể khối [41]. Sự tăng các mức năng lượng lượng tử hóa và sự mở rộng năng lượng vùng cấm của NC so với tinh thể khối [13]. Sự mở rộng của năng lượng vùng cấm được chứng minh bằng thực nghiệm từ phổ hấp thụ và phổ PL của NC (năng lượng của đỉnh hấp thụ thứ nhất có thể được xem là năng lượng của vùng cấm). Phổ hấp thụ và phổ PL của các NC CdTe có kích thước khác nhau [14].2 là phổ hấp thụ và phổ PL của các NC CdTe với những kích thước và phát xạ ở các màu sắc khác nhau.

Kích thước nhỏ nhất ứng với bước sóng ngắn nhất của đỉnh phổ hấp thụ (hay PL), có nghĩa là năng lượng vùng cấm lớn nhất. Một hệ quả khác của sự giam giữ lượng tử là khả năng che phủ của hàm sóng giữa điện tử và lỗ trống tăng, do đó làm tăng tốc độ tái kết hợp 4 LUAN VAN CHAT LUONG download : add luanvanchat@agmail.com bức xạ. Ngoài ra, sự phân tích lý thuyết cho thấy rằng tính chất quang của các NC phụ thuộc mạnh vào tỉ số giữa bán kính NC và bán kính Bohr exciton aB. Theo tỉ số này, sự giam giữ của nano tinh thể được chia thành ba chế độ được trình bày như sau: (i) Chế độ giam giữ yếu (r >> aB), (ii) chế độ giam giữ trung gian (r  aB) và (iii) chế độ giam giữ mạnh (r << aB).

Trong phạm vi của luận văn này chúng tôi chỉ khảo sát các NC trong chế độ giam giữ mạnh. Các dịch chuyển quang trong nano tinh thể bán dẫn Tính chất quang của các NC xuất hiện từ các chuyển dời quang học được phép giữa các mức năng lượng lượng tử hóa của điện tử và lỗ trống được quan sát trong Hình 1. Các chuyển dời quang học giữa các mức năng lượng lượng tử hóa của điện tử và lỗ trống trong NC bán dẫn [15]. Các trạng thái điện tử được đánh dấu bằng các kí tự để biểu thị các lượng tử mô men góc l, kí tự S (l=0); P (l=1); D (l=2).

Các trạng thái của điện tử có suy biến bậc 2(2l+1), ba trạng thái thấp nhất của điện tử là 1S, 1P và 1D. Ba trạng thái đầu tiên của là 1S3/2, 1P3/2 và 2S3/2. Chỉ số dưới biểu thị lượng tử mômen góc toàn phần F, F = Lh+J trong đó Lh là mô men góc của hàm bao và J là mô men góc của hàm Bloch của lỗ trống. Các trạng thái của suy biến bậc (2F+1).

Năng lượng của các chuyển dời quang học có thể được xác định từ phổ hấp thụ hoặc phổ kích thích huỳnh quang (PLE) [41]. 5 LUAN VAN CHAT LUONG download : add luanvanchat@agmail. Công nghệ chế tạo của nano tinh thể bán dẫn Các phương pháp chế tạo các nano tinh thể (NC) có thể chia thành hai hướng: (i) Tiếp cận từ trên xuống (top-down), ứng dụng các phương pháp vật lý, thực hiện bằng cách nghiền các tinh thể khối thành các tinh thể có kích thước nano, (ii) tiếp cận từ dưới lên (bottom up) sử dụng các phương pháp hóa học. Tiếp cận từ trên xuống có thuận lợi là có thể chế tạo được một lượng lớn các tinh thể có kích thước nano, nhưng việc điều khiển kích thước và hình dạng là rất khó khăn.

Ngược lại, phương pháp hóa học có thể tổng hợp các NC với kích thước có thể điều khiển được, mặc dù chỉ chế tạo được một lượng khá nhỏ. Đối với các NC bán dẫn, phương pháp phổ biến nhất hiện nay là phương pháp hóa- ướt (wet-chemical) chế tạo các NC huyền phù (colloidal). Cho đến nay, việc nghiên cứu chế tạo NC vẫn đang được các nhà khoa học trên thế giới và trong nước tiếp tục cải tiến và hoàn thiện. Động học phát triển NC được chia thành hai giai đoạn: Giai đoạn tạo mầm và giai đoạn phát triển tinh thể.

La Mer và các cộng sự đã đưa ra khái niệm “tạo mầm bùng nổ” [16]. Ý nghĩa của khái niệm “tạo mầm bùng nổ” chính là sự tách ra của hai quá trình tạo mầm và phát triển tinh thể. Trong quá trình tạo mầm, các mầm đã được tạo ra gần như tức thời, tiếp sau đó là quá trình phát triển tinh thể mà không có thêm một sự tạo mầm nào. Sự tách ra của hai quá trình tạo mầm và phát triển tinh thể cho một khả năng điều khiển sự phân bố kích thước.

Nếu quá trình tạo mầm xảy ra trong suốt quá trình chế tạo NC, sự phát triển tinh thể của các hạt sẽ rất khác nhau, do đó việc điều khiển phân bố kích thước sẽ rất khó khăn. Năng lượng cần thiết cho sự tạo mầm được chỉ ra trong đồ thị của La Mer (Hình 1. Trong đồ thị này, nồng độ monomer (các cation và anion trong dung dịch chưa tham gia phản ứng tạo mầm và phát triển tinh thể) tăng liên tục theo thời gian. Chú ý rằng sự kết tủa không xảy ra trong giai đoạn I ngay cả trong điều kiện quá bão hòa (S >1), bởi vì năng lượng cần thiết cho sự tạo mầm là rất cao [16].

6 LUAN VAN CHAT LUONG download : add luanvanchat@agmail. Sự thay đổi của độ quá bão hòa như một hàm của thời gian [16]. Trong giai đoạn II, độ quá bão hòa là đủ cao để vượt qua giá trị tới hạn Sc, sự tạo mầm xảy ra. Khi tốc độ tiêu thụ monomer do bởi sự tạo mầm và quá trình phát triển tinh thể vượt quá tốc độ cung cấp monomer, nồng độ monomer giảm cho đến khi đạt mức ở đó tốc độ tạo mầm (số mầm tạo ra trên một đơn vị thời gian) bằng 0.

Dưới mức này, hệ thống đi vào quá trình phát triển tinh thể và sự tạo mầm thực sự chấm dứt, quá trình phát triển tinh thể được duy trì với điều kiện dung dịch là quá bão hòa. Năng lượng cần thiết cho sự tạo mầm được viết dưới dạng nhiệt động học: 4 G  4 r 2   r 3Gv (1.2) 3 trong đó G là năng lượng tự do (Gibbs) để tạo thành một tinh thể hình cầu bán kính r trong dung dịch với độ bão hòa S,  là năng lượng bề mặt trên một đơn vị diện tích và Gv là năng lượng tự do trên một đơn vị thể tích của tinh thể đối với sự ngưng tụ của monomer trong dung dịch. Gv =(-RTlnS)/Vm, Vm là thể tích mol của tinh thể, R là hằng số khí và T là nhiệt độ tuyệt đối. Năng lượng bề mặt  luôn dương, G v có giá trị âm chừng nào mà dung dịch còn quá bão hòa (S >1).

Do đó, với bất kì một sự kết hợp nào của , S, T cũng có một giá trị cực đại của G do sự cạnh tranh giữa các số hạng năng lượng của khối và bề mặt [16], (Hình 1. Giá trị của r ở đó G đạt giá trị cực đại gọi là bán kính tới hạn r*, đó là bán kính nhỏ nhất của một mầm có thể phát triển bền vững trong dung dịch quá bão hòa. 7 LUAN VAN CHAT LUONG download : add luanvanchat@agmail.com 2 2 Vm Đặt G /dr = 0r* : r*   (1.3) Gv RT ln S Hình 1. Sự phụ thuộc của G vào kích thước của hạt [16].

Sự hội tụ (focusing) kích thước trong quá trình phát triển tinh thể đã được Peng và các cộng sự[17] phát triển từ nghiên cứu của Talapin và phát biểu như sau: Ở một nồng độ monomer xác định tốc độ phát triển phụ thuộc kích thước có thể mô tả bằng phương trình dr  1 1  1 1   K    *   (1.4) dt  r   r r  Ở đây, K là hằng số tỉ lệ với hằng số khuếch tán của monomer,  là độ dày của lớp khuếch tán, r* là bán kính tới hạn ở một nồng độ monomer xác định. Sự hội tụ kích thước sẽ xảy ra khi các NC trong dung dịch có kích thước lớn hơn rõ ràng kích thước tới hạn. Dưới điều kiện này các hạt có kích thước nhỏ phát triển nhanh hơn các hạt lớn. Khi nồng độ monomer bị suy giảm do sự phát triển tinh thể, kích thước tới hạn sẽ lớn hơn kích thước trung bình hiện tại, kết quả là tốc độ phát triển NC giảm và phân bố kích thước mở rộng do một vài NC nhỏ bị phân rã do trở nên nhỏ hơn kích thước tới hạn, trong khi đó các hạt lớn hơn vẫn tiếp tục phát triển, đây là sự phân kỳ (defocusing) của phân bố kích thước, Hình 1.

8 LUAN VAN CHAT LUONG download : add luanvanchat@agmail.
