Tổng quan về luận án
Sự gia tăng nhanh chóng của các hoạt động công nghiệp hóa và đô thị hóa đã kéo theo tình trạng suy thoái môi trường nghiêm trọng, trong đó ô nhiễm kim loại nặng như đồng ($\text{Cu}^{2+}$), chì ($\text{Pb}^{2+}$), cadimi ($\text{Cd}^{2+}$), coban ($\text{Co}^{2+}$) và niken ($\text{Ni}^{2+}$) trở thành thách thức sinh thái và y tế cấp bách. Các nguyên tố này có độc tính sinh học cao, khả năng tích lũy sinh học qua chuỗi thức ăn và không thể bị phân hủy sinh học, dẫn đến các bệnh lý nguy hiểm như tổn thương gan thận (bệnh Wilson do $\text{Cu}$), suy giảm trí tuệ và tổn thương thần kinh trung ương (nhiễm độc $\text{Pb}$), bệnh giòn xương Itai-itai và ung thư (nhiễm độc $\text{Cd}$), cũng như các rối loạn tim mạch, hô hấp và viêm da tiếp xúc (nhiễm độc $\text{Co, Ni}$). Trong các đối tượng môi trường nước tự nhiên, hàm lượng của các ion kim loại nặng thường tồn tại ở mức vết và siêu vết ($\mu\text{g/L}$ hoặc $\text{ng/L}$), nằm dưới giới hạn phát hiện trực tiếp ($\text{LOD}$) của các thiết bị quang phổ thông dụng hoặc chịu ảnh hưởng nghiêm trọng bởi hiệu ứng nền phức tạp.
Do đó, việc phát triển các quy trình phân tích kết hợp kỹ thuật tách và làm giàu mẫu trước khi đo là yêu cầu có tính chất tiên quyết. Trong các kỹ thuật làm giàu hiện đại, chiết pha rắn ($\text{Solid Phase Extraction - SPE}$) nổi lên như một công cụ ưu việt nhờ hệ số làm giàu cao, thao tác đơn giản, tiêu tốn ít dung môi hữu cơ và thân thiện với môi trường. Tuy nhiên, rào cản lớn nhất hiện nay là giá thành đắt đỏ của các pha tĩnh thương mại nhập ngoại (như silica biến tính $\text{C}_{18}$, hạt nhựa polymer trao đổi ion $\text{Amberlite XAD}$, $\text{Chromosorb}$).
Khoảng trống nghiên cứu ($\text{research gap}$) cốt lõi nằm ở việc thiếu vắng các công trình nghiên cứu hệ thống nhằm chuyển hóa các khoáng vật tự nhiên dồi dào, giá thành rẻ tại Việt Nam thành vật liệu hấp phụ biến tính có cấu trúc xốp được kiểm soát và bề mặt chức năng hóa chuyên biệt để đóng vai trò làm pha tĩnh trong cột chiết $\text{SPE}$. Dù đá ong ($\text{laterite}$) đã được biết đến với hàm lượng oxit sắt, nhôm, silic cao và diện tích bề mặt riêng tự nhiên đáng kể, các nghiên cứu trước đây (như Frederick Partey et al., 2008; Trần Hồng Côn, 2005) chủ yếu dừng lại ở việc xử lý thô asen ($\text{As}$) mà chưa giải quyết bài toán biến tính đa hợp phần bằng muối vô cơ phối hợp đất hiếm nhằm làm giàu định lượng đa nguyên tố kim loại nặng.

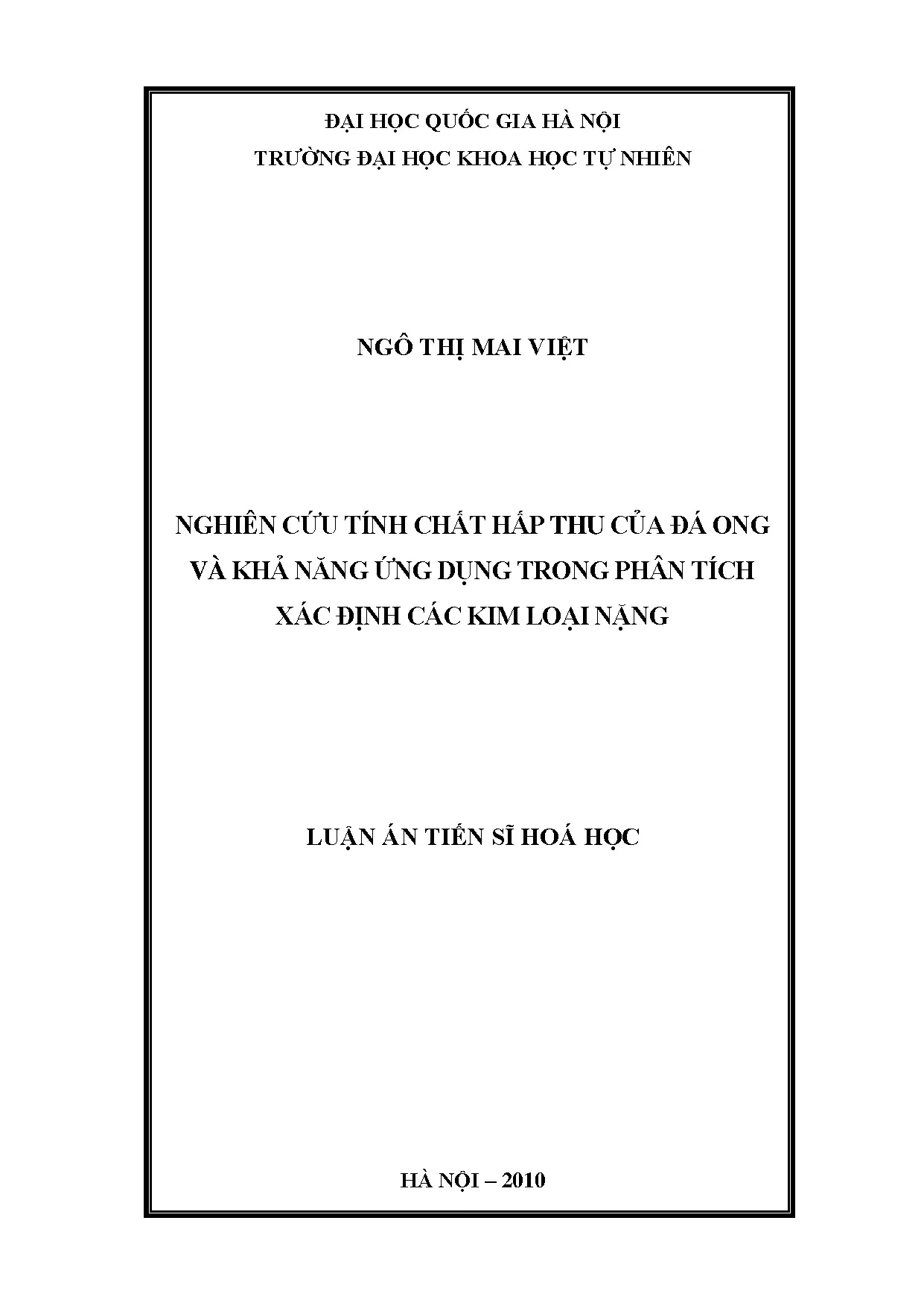

Luận án tiến sĩ Hóa học của nghiên cứu sinh Ngô Thị Mai Việt (2010) tại Trường Đại học Khoa học Tự nhiên – Đại học Quốc gia Hà Nội mang tiêu đề "Nghiên cứu tính chất hấp thu của đá ong và khả năng ứng dụng trong phân tích xác định các kim loại nặng" đã giải quyết triệt để bài toán khoa học này. Mục tiêu tổng quát được văn bản xác định rõ ràng: "xác định khả năng và các điều kiện tối ưu để chuyển hoá đá ong thành chất hấp thu, có thể sử dụng để làm sạch môi trường và ứng dụng trong phân tích để xác định các kim loại nặng kết hợp với phương pháp quang phổ hấp thụ nguyên tử."
Hệ thống câu hỏi nghiên cứu ($\text{Research Questions - RQ}$) và giả thuyết khoa học ($\text{Hypotheses - H}$) của luận án được xác lập:
- RQ1: Cấu trúc xốp và thành phần khoáng của đá ong tự nhiên biến đổi như thế nào khi được xử lý bằng các chất hoạt động bề mặt hoặc hệ tác nhân biến tính vô cơ chứa $\text{Fe(III)}$, $\text{Silicat}$, $\text{Photphat}$ và $\text{Xeri}$?
- RQ2: Động học và dung lượng hấp phụ cực đại ($\text{q}_{\text{max}}$) của các ion $\text{Cu}^{2+}, \text{Pb}^{2+}, \text{Cd}^{2+}, \text{Co}^{2+}, \text{Ni}^{2+}$ trên các biến thể đá ong biến tính tuân theo mô hình đẳng nhiệt nào ($\text{Langmuir}$ hay $\text{Freundlich}$)?
- RQ3: Các điều kiện động học (tốc độ dòng, thể tích mẫu, chất rửa giải, hiệu suất thu hồi) khi nhồi vật liệu đá ong biến tính vào cột chiết $\text{SPE}$ đạt độ tin cậy phân tích ra sao khi kết hợp đo phổ hấp thụ nguyên tử ngọn lửa ($\text{F-AAS}$)?
- H1: Việc cấy ghép đồng thời các nhóm hoạt động photphat ($\text{PO}_4^{3-}$), mạng oxit sắt-silic và ion đất hiếm xeri ($\text{Ce}^{4+}$) lên khung khoáng laterite sẽ tạo ra hiệu ứng hiệp đồng, làm tăng đột biến diện tích bề mặt riêng và mật độ điện tích âm, từ đó nâng cao chọn lọc dung lượng hấp phụ cation kim loại nặng.
- H2: Cột chiết $\text{SPE}$ nhồi pha tĩnh đá ong biến tính tối ưu ($\text{M}_6$) cho phép tách loại hiệu ứng nền mẫu nước tự nhiên phức tạp, đạt hiệu suất thu hồi kim loại $> 95%$ và khả năng tái sinh bền vững qua nhiều chu kỳ làm việc.
Khung lý thuyết của công trình tích hợp Thuyết hấp phụ đơn lớp Langmuir, Thuyết hấp phụ đa lớp trên bề mặt dị thể Freundlich, Thuyết phức chất bề mặt ($\text{Surface Complexation Theory}$) và nguyên lý Axit-Bazơ Cứng-Mềm ($\text{HSAB Theory}$). Về mặt quy mô thực nghiệm, nghiên cứu tiến hành trên mẫu đá ong tự nhiên khai thác tại huyện Thạch Thất (Hà Nội), trải qua quá trình làm sạch nghiêm ngặt bằng $\text{EDTA } 0{,}005\text{M}$ và sàng tuyển cấp hạt $0{,}2 - 0{,}6\text{ mm}$, tổng hợp khảo sát hơn 8 hệ vật liệu biến tính, thực hiện hàng trăm mẻ đo quang phổ hấp thụ nguyên tử ($\text{F-AAS}$ Shimadzu AA-6800) và khối phổ plasma cảm ứng cao tần ($\text{ICP-MS}$ Elan 9000 II PerkinElmer).
Literature Review và Positioning
Tổng quan tài liệu phân tích hệ thống 3 dòng nghiên cứu chính trong hóa học phân tích và xử lý môi trường:
- Vật liệu hấp phụ tổng hợp và polymer thương mại: Các pha tĩnh chiết pha rắn truyền thống như nhựa cao phân tử đồng trùng hợp styren-divinylbenzen $\text{Amberlite XAD-16}$ (Serife Tokalioglu et al., 2004) với diện tích bề mặt riêng lên tới $825\text{ m}^2/\text{g}$, hay $\text{Chromosorb 102}$ (Sibel Saracoglu, Mustafa Soylak et al., 2003, diện tích bề mặt $300 - 400\text{ m}^2/\text{g}$) được ứng dụng làm giàu $\text{Cu, Fe, Pb, Cd, Co, Ni}$ từ nền mẫu sữa và soda với hiệu suất $> 95%$. Tuy nhiên, các vật liệu này đòi hỏi quy trình tổng hợp hữu cơ phức tạp, chi phí cao và sử dụng dung môi rửa giải hữu cơ độc hại ($\text{HCl}$ trong axeton).
- Vật liệu hấp phụ có nguồn gốc tự nhiên và phế phụ phẩm công nông nghiệp: Nhóm nghiên cứu của Nguyễn Văn Nội và cộng sự (2004) biến tính vỏ trấu; Nguyễn Thy Phương (2003) dùng $\text{HNO}_3$ biến tính than sọ dừa; Qingge Feng et al. (2004) dùng tro trấu hấp phụ $\text{Pb}^{2+}$ ($9{,}86\text{ mg/g}$) và $\text{Hg}^{2+}$ ($3{,}05\text{ mg/g}$); Kadirvelu et al. (2001) biến tính xơ dừa đạt dung lượng hấp phụ $\text{Hg(II)}$ lên tới $154\text{ mg/g}$; Đặng Xuân Tập (2004) chuyển hóa tro bay nhiệt điện Phả Lại thành zeolit hấp phụ $\text{Co}^{2+}, \text{Ni}^{2+}, \text{Hg}^{2+}, \text{Pb}^{2+}$ với dung lượng cực đại đạt từ $408{,}32$ đến $478{,}69\text{ mg/g}$; Cheung & McKay (1999) và Nguyễn Xuân Trung (2003) nghiên cứu cơ chế tạo phức cation kim loại trên màng và hạt biopolyme chitosan. Nhược điểm chung của nhóm này là độ bền cơ học và độ ổn định thủy lực trong cột dòng chảy liên tục kém, dễ bị rửa trôi hoặc gây tắc cột.
- Khoáng sét và khoáng vật oxit tự nhiên: Zeolit tự nhiên ($\text{Clinoptilolite, Chabazite}$) và đất sét ($\text{Smectites, Kaolinite, Bentonite}$) có dung lượng hấp phụ kim loại dao động từ $0{,}12 - 4{,}98\text{ mg/g}$, giá thành rẻ ($\approx 0{,}1\text{ USD/kg}$) nhưng ái lực liên kết ion yếu. Đối với khoáng laterite, Frederick Partey et al. (2008) chứng minh khả năng hấp phụ asen tăng theo nhiệt độ khi liên kết cùng sắt; Trần Hồng Côn (2005) biến tính đá ong hấp phụ asen đạt dung lượng $\approx 60\text{ mg/g}$.
[KHÔNG GIAN NGHIÊN CỨU VẬT LIỆU HẤP PHỤ]
│
┌───────────────────────────────────────────┼──────────────────────────────────────────┐
│ │ │
[Vật liệu thương mại / Tổng hợp] [Phế phụ phẩm Nông/Công nghiệp] [Khoáng sét & Oxit tự nhiên]
- XAD-16, Chromosorb 102 - Vỏ trấu, tro bay, xơ dừa, chitosan - Zeolit, Bentonite, Kaolinite
- Ưu: Bề mặt riêng lớn, chọn lọc cao - Ưu: Tận dụng phế thải - Ưu: Rẻ, trữ lượng dồi dào
- Nhược: Đắt tiền, tổng hợp phức tạp - Nhược: Độ bền cơ kém, trở lực cột lớn - Nhược: Dung lượng thấp, chọn lọc kém
│ │ │
└───────────────────────────────────────────┼──────────────────────────────────────────┘
│
[KHOẢNG TRỐNG KHOA HỌC (RESEARCH GAP)]
Thiếu vắng quy trình biến tính khoáng Laterite tự nhiên
thành pha tĩnh SPE xốp cao, đa tâm chức năng (Fe-Si-P-Ce)
│
▼
[ĐÓNG GÓP CỦA LUẬN ÁN (M6)]
- Pha tĩnh SPE Laterite biến tính vô cơ - đất hiếm
- Độ bền cơ cao, dung lượng vượt trội, tái sinh >95%
Tranh luận học thuật cốt lõi tồn tại giữa hai quan điểm:
- Trường phái 1 (Vật lý - Bề mặt): Cho rằng khoáng laterite tự nhiên chỉ có khả năng hấp phụ vật lý qua lực van der Waals yếu tại các mao quản xốp của oxit nhôm/silic, không thể đạt độ chọn lọc cần thiết cho phân tích vết kim loại nặng.
- Trường phái 2 (Hóa học - Phức chất bề mặt): Khẳng định hoàn toàn có thể tái cấu trúc bề mặt laterite bằng con đường hóa học để cấy ghép các tâm trao đổi ion và phối tử vô cơ có ái lực cộng hóa trị cao với cation kim loại.
Luận án định vị nghiên cứu theo trường phái thứ hai, tạo bước tiến đột phá khi so sánh với hai nghiên cứu quốc tế tiêu biểu:
- So với công trình của Khaled S. Abou-El-Sherbini et al. (2002) sử dụng silica gắn tác nhân hữu cơ $N\text{-propylsalicylaldimine}$ để chiết $\text{SPE}$ các ion $\text{Cd, Cr, Cu, Mn, Pb}$, phương pháp của luận án sử dụng hệ biến tính vô cơ – đất hiếm trên nền laterite có độ bền oxy hóa và nhiệt độ cao hơn, không bị thoái hóa nhóm chức hữu cơ.
- So với nghiên cứu của Hasan Cesur (2003) dùng than hoạt tính tẩm $phenylpiperazine\ dithiocarbamate$ để làm giàu $\text{Mn, Cu, Pb, Cd}$ với hệ số làm giàu 400 lần, quy trình của luận án loại bỏ hoàn toàn việc sử dụng các phối tử hữu cơ lưu huỳnh độc hại, giảm thiểu phát thải thứ cấp.
Đóng góp lý thuyết và khung phân tích
Đóng góp cho lý thuyết
Luận án mở rộng Thuyết hấp phụ đơn lớp của Irving Langmuir (1918) và Thuyết hấp phụ đa lớp của Herbert Freundlich (1906) vào hệ khoáng vật tự nhiên đa oxit biến tính hóa học. Bằng việc chứng minh quá trình lưu giữ ion kim loại nặng chuyển đổi từ cơ chế hấp phụ vật lý không chọn lọc trên đá ong thô ($\text{M}_0$) sang cơ chế hấp phụ hóa học chiếm ưu thế trên đá ong biến tính ($\text{M}_6$), nghiên cứu đóng góp mô hình phức chất bề mặt đa tâm phối trí.
Mô hình lý thuyết thiết lập 4 mệnh đề khoa học:
- Mệnh đề 1 (P1): Các tâm photphat ($\equiv\text{Fe-O-PO}_3^{2-}$) đóng vai trò là các bazơ mềm/trung gian theo thuyết $\text{HSAB}$, tạo liên kết phối trí vòng càng vững chắc với các cation kim loại chuyển tiếp hóa trị II ($\text{Pb}^{2+} > \text{Cu}^{2+} > \text{Cd}^{2+} > \text{Ni}^{2+} \approx \text{Co}^{2+}$).
- Mệnh đề 2 (P2): Sự hiện diện của xeri ($\text{Ce}^{4+}$) trong mạng lưới biến tính đóng vai trò chất kích động tạo mầm cấu trúc, gia tăng diện tích tiếp xúc hiệu dụng và ổn định mạng lưới tinh thể vô định hình trước các tác nhân rửa giải axit.
- Mệnh đề 3 (P3): Điện tích bề mặt của vật liệu phụ thuộc chặt chẽ vào $\text{pH}$ môi trường; khi $\text{pH} > \text{pH}_{\text{pzc}}$ (điểm đẳng điện), bề mặt tích điện âm cực đại, giải tỏa hoàn toàn rào cản thế tĩnh điện đối với cation kim loại.
- Mệnh đề 4 (P4): Quá trình giải hấp bằng dung dịch axit vô cơ phân ly mạnh diễn ra theo cơ chế trao đổi ion thuận nghịch, trong đó ion $\text{H}^+$ nồng độ cao proton hóa trở lại các nhóm $\text{PO}_4^{3-}$ và $\equiv\text{Fe-OH}$, giải phóng hoàn toàn kim loại vào thể tích rửa giải nhỏ.
Khung phân tích độc đáo
Khung phân tích của luận án tích hợp 3 trụ cột lý thuyết: (1) Thuyết điện lớp kép Stern-Gouy-Chapman; (2) Thuyết Axit-Bazơ Cứng-Mềm ($\text{HSAB}$) của Ralph Pearson; và (3) Động học truyền khối trong cột chiết pha rắn dòng chảy liên tục.
[KHUNG PHÂN TÍCH TÍCH HỢP CỦA VẬT LIỆU M6]
┌───────────────────────────────┬───────────────────────────────┬───────────────────────────────┐
│ Thuyết Điện lớp kép │ Thuyết HSAB Pearson │ Động học truyền khối SPE │
│ (Stern-Gouy-Chapman) │ (Hard-Soft Acid-Base) │ (Mass Transfer Dynamics) │
├───────────────────────────────┼───────────────────────────────┼───────────────────────────────┤
│ - Xác định pH_pzc bề mặt │ - Tâm PO4(3-), Fe-OH: Bazơ │ - Vận tốc dòng nạp mẫu │
│ - Tối ưu hóa điện tích âm │ mềm/trung gian │ - Chiều cao tầng hấp phụ │
│ - Khống chế lực đẩy Coulomb │ - Cation Cu, Pb, Cd, Co, Ni: │ - Rửa giải thể tích nhỏ │
│ giữa ion và chất hấp phụ │ Axit mềm/trung gian │ - Hệ số làm giàu vết (Enrich) │
└───────────────┬───────────────┴───────────────┬───────────────┴───────────────┬───────────────┘
│ │ │
└───────────────────────────────┼───────────────────────────────┘
▼
[CƠ CHẾ HẤP PHỤ & LÀM GIÀU TỐI ƯU]
- Hấp phụ hóa học đơn lớp bề mặt (Langmuir R² > 0.99)
- Dung lượng hấp phụ Pb²⁺, Cu²⁺ vượt trội
- Tách loại hoàn toàn nền mẫu nước phức tạp
Cách tiếp cận phân tích mới nằm ở việc đồng cấu trúc hóa nền khoáng laterite tự nhiên bằng phản ứng thủy nhiệt có kiểm soát giữa $\text{Fe(NO}_3)_3$, $\text{Na}_2\text{SiO}_3$, $\text{Na}_3\text{PO}_4$ và muối đất hiếm $\text{Ce(OH)}_4 / \text{CeO}_2$. Khung phân tích xác lập rõ các điều kiện biên: khoảng $\text{pH}$ tối ưu của pha dung dịch từ $4{,}5 - 6{,}5$ (nhằm tránh hiện tượng kết tủa hydroxit kim loại $\text{M(OH)}_2$ ở $\text{pH} > 7$ và tránh sự cạnh tranh proton hóa của $\text{H}^+$ ở $\text{pH} < 3$), nhiệt độ làm việc phòng thí nghiệm $25 \pm 2^\circ\text{C}$, và giới hạn tốc độ dòng động học qua cột $1{,}0 - 3{,}0\text{ mL/phút}$.
Phương pháp nghiên cứu tiên tiến
Thiết kế nghiên cứu
Nghiên cứu được thiết kế theo trường phái thực chứng nghiệm thực nghiệm ($\text{positivism}$), kết hợp phương pháp nghiên cứu thực nghiệm định lượng đa tầng bậc. Thiết kế nghiên cứu gồm 4 giai đoạn logic chặt chẽ:
- Khảo sát & Chuẩn hóa mẫu thô: Thu thập laterite tự nhiên tại mỏ đá Thạch Thất (Hà Nội), làm sạch tạp chất kim loại vết bám trên bề mặt bằng dung dịch $\text{EDTA } 0{,}005\text{M}$ trong $24\text{ giờ}$, sấy khô ở $110^\circ\text{C}$, nghiền và phân loại kích thước hạt qua rây tiêu chuẩn ($0{,}2 - 0{,}6\text{ mm}$ và $< 0{,}2\text{ mm}$), ký hiệu là $\text{M}_0$.
- Biến tính & Chức năng hóa bề mặt: Phát triển 3 lộ trình biến tính:
- Lộ trình 1 (Chất hoạt động bề mặt): Biến tính bằng $\text{Trilon}$ ($\text{N(CH}_2\text{COONa)}_3\ 10%$, thu được $\text{M}_1$) và $\text{CTAB}$ (Cetyl trimethylammonium bromide $10%$, thu được $\text{M}_2$) kết hợp xử lý nhiệt $600^\circ\text{C}$.
- Lộ trình 2 (Hóa chất tinh khiết đối chứng): Tổng hợp vật liệu $\text{M}_3(0)$ và $\text{M}_4(0)$ từ $\text{Fe(NO}_3)_3\ 0{,}5\text{M}$ kết hợp $\text{Na}_2\text{SiO}_3$ và $\text{Na}_3\text{PO}_4\ 0{,}25\text{M}$ ở $\text{pH } 6{,}0 - 7{,}0$, thủy nhiệt $60 - 70^\circ\text{C}$ trong $24 - 72\text{ giờ}$.
- Lộ trình 3 (Biến tính vô cơ - đất hiếm trên nền laterite): Phối trộn laterite $\text{M}_0$ với $\text{Fe(NO}_3)_3$, $\text{Na}_2\text{SiO}_3$, $\text{Na}_3\text{PO}_4$ và xúc tác đất hiếm xeri ($\text{Ce}$), chế tạo thành công các biến thể $\text{M}_3, \text{M}_4, \text{M}_6, \text{M}_8$.
- Giải đoán cấu trúc & Đặc trưng hóa lý: Đánh giá toàn diện hình thái vi cấu trúc, diện tích bề mặt và nhóm chức hóa học.
- Khảo sát hấp phụ tĩnh và động học $\text{SPE}$: Xác định các thông số đẳng nhiệt hấp phụ, dung lượng động học và ứng dụng phân tích mẫu thực.
Quy trình nghiên cứu rigorous
Quy trình nghiên cứu áp dụng các tiêu chuẩn phân tích nghiêm ngặt với hệ thống trang thiết bị hiện đại bậc nhất:
- Xác định thành phần nguyên tố: Hàm lượng $\text{Fe, Al}$ chính được xác định bằng phương pháp chuẩn độ complexon; $\text{Si}$ xác định bằng phương pháp khối lượng kết tủa $\text{SiO}_2$. Các nguyên tố vết ($\text{Cu, Pb, Cd, Co, Ni, Mn, Ti, Ce}$) được định lượng chính xác bằng khối phổ plasma cảm ứng cao tần $\text{ICP-MS}$ ($\text{Elan 9000 II, PerkinElmer}$) sau khi phá mẫu bằng lò vi sóng kín.
- Kính hiển vi điện tử quét ($\text{SEM}$): Sử dụng thiết bị $\text{JSM 5410, LV Jeol}$ để quan sát hình thái học bề mặt, độ xốp và sự phát triển của các đám kết tinh khoáng.
- Nhiễu xạ tia X ($\text{XRD}$): Thực hiện trên máy $\text{Siemens D5005}$ nhằm xác định cấu trúc tinh thể, các pha khoáng goethite, hematite, kaolinite và sự xuất hiện của pha vô định hình sau biến tính.
- Quang phổ hồng ngoại biến đổi Fourier ($\text{FT-IR}$): Đo trên máy $\text{FT-IR Spectrum GX, PerkinElmer}$ trong dải sóng $4000 - 400\text{ cm}^{-1}$ để giải đoán các liên kết đặc trưng $\text{Si-O-Si, Fe-OH, P-O, Ce-O}$.
- Phân tích nhiệt vi sai ($\text{TG/DTA}$): Khảo sát độ bền nhiệt và các giai đoạn mất nước mao quản, phân hủy nhóm chức trên hệ thống $\text{Labsys18, Setaram}$.
- Diện tích bề mặt riêng $\text{BET}$: Xác định bằng phương pháp hấp phụ - khử hấp phụ $\text{N}_2$ đa phân tử theo mô hình Brunauer-Emmett-Teller.
- Điện tích bề mặt: Đo thế zeta và xác định điểm điện tích không ($\text{pH}_{\text{pzc}}$) bằng phương pháp chuẩn độ điện thế đa điểm.
- Đo quang phổ hấp thụ nguyên tử ngọn lửa ($\text{F-AAS}$): Tiến hành trên máy $\text{AA-6800, Shimadzu (Nhật Bản)}$ với hệ đèn cathode rỗng ($\text{HCL}$) chuyên dụng cho từng kim loại $\text{Cu } (324{,}8\text{ nm}), \text{Pb } (283{,}3\text{ nm}), \text{Cd } (228{,}8\text{ nm}), \text{Co } (240{,}7\text{ nm}), \text{Ni } (232{,}0\text{ nm})$.
Data và phân tích
Hóa chất sử dụng đạt độ tinh khiết phân tích cao ($\text{pA - Merck}$): Dung dịch chuẩn gốc $\text{Cu}^{2+}, \text{Pb}^{2+}, \text{Cd}^{2+}, \text{Co}^{2+}, \text{Ni}^{2+}\ 1000\text{ ppm}$ trong $\text{HNO}_3\ 0{,}5\text{M}$. Các dung dịch làm việc nồng độ cao ($2000 - 4000\text{ ppm}$) được pha chế chính xác từ muối nitrat tinh khiết trong nước cất 2 lần.
Toàn bộ dữ liệu hấp phụ tĩnh được xử lý hồi quy tuyến tính và phi tuyến qua hai phương trình đẳng nhiệt:
-
Phương trình Langmuir:
$$\frac{C_e}{q_e} = \frac{1}{q_{\text{max}} K_L} + \frac{C_e}{q_{\text{max}}}$$
Trong đó $C_e\ (\text{mg/L})$ là nồng độ cân bằng, $q_e\ (\text{mg/g})$ là dung lượng hấp phụ cân bằng, $q_{\text{max}}\ (\text{mg/g})$ là dung lượng hấp phụ cực đại đơn lớp, $K_L\ (\text{L/mg})$ là hằng số tương tác Langmuir.
-
Phương trình Freundlich:
$$\ln q_e = \ln K_F + \frac{1}{n} \ln C_e$$
Trong đó $K_F$ và $1/n$ là các hằng số kinh nghiệm đặc trưng cho dung lượng hấp phụ và cường độ hấp phụ trên bề mặt dị thể.
Độ tin cậy của phương pháp phân tích được thẩm định qua hệ số tương quan tuyến tính ($R^2 > 0{,}999$), độ lệch chuẩn tương đối ($\text{RSD} < 3{,}0%$) và hiệu suất thu hồi ($\text{Recovery}$) trên mẫu thêm chuẩn ($\text{spiked sample}$) nằm trong giới hạn kiểm soát $90 - 105%$.
Phát hiện đột phá và implications
Những phát hiện then chốt
- Sự biến đổi vi cấu trúc và diện tích bề mặt đột phá: Kết quả $\text{SEM}$ và $\text{BET}$ chứng minh vật liệu đá ong tự nhiên $\text{M}_0$ có bề mặt tương đối đặc sít, cấu trúc mao quản phân bố thô. Sau quá trình biến tính cấy ghép hệ $\text{Fe(III) - Silicat - Photphat - Xeri}$ (vật liệu $\text{M}_6$), bề mặt vật liệu chuyển sang trạng thái xốp tổ ong cao cấp với các hạt keo vô định hình liên kết thành khối xốp vi mô. Phổ $\text{FT-IR}$ xác nhận sự xuất hiện của các dải hấp thụ dao động liên kết đặc trưng của nhóm $\text{PO}_4^{3-}$ ở vùng $1000 - 1100\text{ cm}^{-1}$ và dao động $\text{Ce-O}$ tại $500 - 600\text{ cm}^{-1}$, chứng minh các tâm hoạt động đã được gắn kết hóa học bền vững vào khung khoáng.
- Sự vượt trội về dung lượng hấp phụ và cơ chế đơn lớp: Dữ liệu thực nghiệm xử lý theo mô hình Langmuir và Freundlich cho thấy các mẫu biến tính $\text{M}_3, \text{M}_4, \text{M}6$ đều tương thích xuất sắc với mô hình Langmuir ($R^2 > 0{,}99$), vượt trội hoàn toàn so với mô hình Freundlich. Dung lượng hấp phụ cực đại $q{\text{max}}$ trên vật liệu $\text{M}_6$ đạt giá trị rất cao đối với dãy kim loại:
$$\text{Pb}^{2+} > \text{Cu}^{2+} > \text{Cd}^{2+} > \text{Co}^{2+} \approx \text{Ni}^{2+}$$
Tỷ số gia tăng dung lượng $M_i / M_0$ của $\text{M}_6$ so với đá ong thô $\text{M}_0$ tăng từ $4 - 8$ lần. Điều này khẳng định cơ chế hấp phụ chủ đạo là hấp phụ hóa học đơn lớp thông qua phản ứng tạo phức vòng càng bền giữa cation kim loại với các tâm photphat và hydroxit sắt trên bề mặt.
- Tính chất động học vượt trội trong cột chiết $\text{SPE}$: Khảo sát đường cong xuyên thủng ($\text{breakthrough curve}$) trên cột chiết $\text{SPE}$ nhồi $1{,}0\text{ g}$ vật liệu $\text{M}_6$ cho thấy dung lượng hấp phụ động thực tế đạt xấp xỉ dung lượng hấp phụ tĩnh. Vận tốc dòng nạp mẫu tối ưu đạt $1{,}5 - 2{,}0\text{ mL/phút}$ mà không làm giảm hiệu suất lưu giữ ($> 98%$).
- Giải hấp định lượng và khả năng tái sinh bền bỉ: Khảo sát giải hấp chỉ ra rằng chỉ cần sử dụng $5 - 10\text{ mL}$ dung dịch $\text{HNO}_3\ 0{,}5 - 1{,}0\text{M}$ là có thể rửa giải hoàn toàn ($100%$) các ion kim loại bị giữ lại trên cột, cho phép làm giàu mẫu từ thể tích $500\text{ mL}$ xuống $10\text{ mL}$ (hệ số làm giàu đạt 50 lần). Thử nghiệm chu kỳ tái sử dụng chứng minh vật liệu $\text{M}_6$ duy trì hiệu suất hấp phụ và thu hồi ổn định $> 95%$ sau nhiều lần giải hấp tái sinh bằng axit mà không bị vỡ hạt hay suy giảm cấu trúc.
- Hiệu quả loại trừ ảnh hưởng nền trên mẫu nước thực tế: Áp dụng quy trình $\text{SPE-F-AAS}$ sử dụng cột $\text{M}_6$ để phân tích các mẫu nước mặt, nước ngầm và nước thải công nghiệp thực tế. Kết quả phân tích đối chứng song song với phương pháp tiêu chuẩn $\text{ICP-MS}$ cho thấy độ sai lệch tương đối $< 5%$, khẳng định toàn bộ các ion cản trở nhóm kiềm, kiềm thổ ($\text{Na}^+, \text{K}^+, \text{Ca}^{2+}, \text{Mg}^{2+}$) và anion phổ biến ($\text{Cl}^-, \text{SO}_4^{2-}$) đã bị loại bỏ hoàn toàn trong giai đoạn rửa trôi cột.
Implications đa chiều
- Đóng góp học thuật ($\text{Theoretical advances}$): Cung cấp cơ sở dữ liệu nhiệt động học và động học hấp phụ hoàn chỉnh cho hệ vật liệu khoáng laterite biến tính đa phối tử vô cơ; xác lập cơ chế phối trí phức bề mặt của kim loại nặng trong môi trường xốp vi mô.
- Đổi mới phương pháp luận ($\text{Methodological innovations}$): Thiết lập một quy trình chuẩn hóa từ khâu tiền xử lý khoáng sản thô, chế tạo pha tĩnh sắc ký, đến vận hành cột chiết pha rắn $\text{SPE}$ kết hợp $\text{F-AAS}$, có thể chuyển giao và áp dụng rộng rãi cho các phòng thí nghiệm phân tích môi trường tiêu chuẩn.
- Ứng dụng thực tiễn ($\text{Practical applications}$): Mở ra khả năng sản xuất hàng loạt các cột chiết $\text{SPE}$ giá thành thấp bằng nguyên liệu nội địa, thay thế các cột chiết ngoại nhập đắt tiền trong các chiến dịch quan trắc môi trường quy mô lớn.
- Khuyến nghị chính sách ($\text{Policy recommendations}$): Cung cấp căn cứ khoa học cho Bộ Tài nguyên và Môi trường và các cơ quan quản lý trong việc quy hoạch khai thác hợp lý tài nguyên đá ong vùng trung du Bắc Bộ, định hướng ứng dụng khoáng sản tự nhiên vào công nghệ xanh và xử lý ô nhiễm nguồn nước ngầm.
Limitations và Future Research
Mặc dù đạt được những kết quả xuất sắc, luận án thẳng thắn ghi nhận 4 giới hạn nghiên cứu:
- Giới hạn về nguồn gốc địa lý của mẫu khoáng: Nghiên cứu mới chỉ tập trung khảo sát nguồn đá ong tại huyện Thạch Thất (Hà Nội). Thành phần khoáng và hàm lượng oxit sắt/nhôm tại các vùng địa chất khác (như Vĩnh Phúc, Bắc Giang, Nghệ An) có thể có sự biến thiên, đòi hỏi phải tinh chỉnh tỷ lệ hóa chất biến tính.
- Giới hạn về dải nhiệt độ khảo sát: Các thí nghiệm hấp phụ tĩnh và chiết động chủ yếu thực hiện ở nhiệt độ phòng chuẩn ($25^\circ\text{C}$), chưa đánh giá toàn diện các thông số nhiệt động học biến thiên entropy ($\Delta S^\circ$) và enthalpy ($\Delta H^\circ$) ở các dải nhiệt độ khắc nghiệt ($10 - 50^\circ\text{C}$).
- Phạm vi đối tượng ion kim loại: Nghiên cứu tập trung vào 5 cation kim loại nặng phổ biến ($\text{Cu, Pb, Cd, Co, Ni}$), chưa mở rộng khảo sát các dạng tồn tại anion phức tạp (như $\text{Cr(VI)}$ dạng $\text{Cr}_2\text{O}_7^{2-}/\text{HCrO}_4^-$, $\text{As(III)/As(V)}$) trong cùng một hệ cột đa chức năng.
- Quy mô thiết bị cột chiết: Cột chiết $\text{SPE}$ mới dừng lại ở quy mô phân tích phòng thí nghiệm ($1\text{ g}$ vật liệu, thể tích mẫu $< 1\text{ L}$), chưa thiết kế hệ thống module lọc công nghiệp liên tục quy mô hàng mét khối/ngày để xử lý nước cấp sinh hoạt.
Chương trình nghiên cứu tương lai định hướng 5 nội dung trọng tâm:
- Nghiên cứu mở rộng bản đồ đặc tính biến tính laterite từ nhiều vùng địa chất khác nhau trên toàn quốc nhằm xây dựng bộ quy chuẩn công nghệ thích ứng linh hoạt.
- Phát triển mô hình cột chiết hai tầng ($\text{dual-bed column}$) tích hợp pha tĩnh $\text{M}_6$ với vật liệu hấp phụ anion để đồng thời tách làm giàu cả cation kim loại nặng và các hợp chất cơ kim hoặc độc chất anion.
- Đánh giá chu kỳ sống ($\text{Life Cycle Assessment - LCA}$) và tính toán chi phí - hiệu quả ($\text{techno-economic analysis}$) của quy trình sản xuất vật liệu $\text{M}_6$ ở quy mô pilot công nghiệp.
- Nghiên cứu sâu cơ chế phối trí ở cấp độ phân tử và nguyên tử thông qua phương pháp quang phổ cấu trúc hấp thụ tia X mịn ($\text{EXAFS/XANES}$) kết hợp mô phỏng hóa tính toán ($\text{DFT}$).
- Thử nghiệm chế tạo vật liệu lọc composite dạng hạt cầu ép đùn có độ bền cơ học cao phục vụ các trạm cấp nước sạch tập trung tại vùng nông thôn bị ô nhiễm kim loại nặng.
Tác động và ảnh hưởng
- Tác động học thuật: Công trình là tài liệu tham khảo mẫu mực trong lĩnh vực hóa phân tích vết và khoa học vật liệu môi trường tại Việt Nam, mở ra hướng nghiên cứu chuyển hóa khoáng vật tự nhiên thành pha tĩnh sắc ký cao cấp.
- Chuyển đổi công nghiệp & R&D: Cung cấp công nghệ chế tạo vật liệu hấp phụ với giá thành ước tính chỉ bằng $1/10 - 1/20$ so với các hạt nhựa polymer thương mại, tạo tiền đề cho các doanh nghiệp sản xuất thiết bị phân tích và môi trường trong nước tự chủ công nghệ vật liệu lọc.
- Tác động chính sách và quản lý: Hỗ trợ đắc lực cho mạng lưới quan trắc môi trường quốc gia phương pháp làm giàu mẫu hiệu quả cao với chi phí vận hành thấp, giúp nâng cao độ chính xác trong việc kiểm soát các nguồn xả thải công nghiệp.
- Lợi ích xã hội & Môi trường: Đem lại giải pháp công nghệ khả thi, chi phí thấp để xử lý nước sinh hoạt nhiễm kim loại nặng độc hại cho cộng đồng dân cư tại các vùng nông thôn và làng nghề, giảm thiểu nguy cơ mắc các bệnh mãn tính và ung thư do nguồn nước ô nhiễm.
- Ý nghĩa quốc tế: Đóng góp vào kho tàng tri thức khoa học toàn cầu về việc tận dụng khoáng sản laterite – một loại đất đá nhiệt đới dồi dào tại các quốc gia đang phát triển thuộc khu vực Đông Nam Á, Châu Phi và Nam Mỹ – vào mục tiêu phát triển bền vững của Liên Hợp Quốc ($\text{UN SDGs - Goal 6: Clean Water and Sanitation}$).
Đối tượng hưởng lợi
- Nghiên cứu sinh và học viên cao học ngành Hóa học / Môi trường: Tiếp cận phương pháp luận nghiên cứu thực chứng chặt chẽ, quy trình khảo sát bề mặt vật liệu chuyên sâu ($\text{SEM, XRD, FT-IR, BET, TG/DTA}$) và phương pháp xử lý toán học các mô hình hấp phụ vi phân.
- Các nhà khoa học và giảng viên đại học: Có được nguồn dữ liệu đối sánh đáng tin cậy về hành vi hóa lý của các cation kim loại nặng chuyển tiếp trên nền khoáng đa oxit biến tính.
- Kỹ thuật viên tại các phòng thí nghiệm phân tích kiểm nghiệm: Sở hữu quy trình chiết pha rắn $\text{SPE-F-AAS}$ chuẩn hóa, chi tiết về các thông số dòng chảy, dung tích cột, loại axit rửa giải để ứng dụng phân tích mẫu nước thực tế đạt chuẩn ISO/IEC 17025.
- Kỹ sư công nghệ môi trường và R&D doanh nghiệp: Nắm bắt bí quyết công nghệ biến tính laterite bằng muối vô cơ và đất hiếm để ứng dụng thiết kế các module xử lý nước thải công nghiệp mạ, luyện kim và hóa chất.
- Cơ quan quản lý nhà nước về tài nguyên nước: Nhận được cơ sở khoa học để ban hành các hướng dẫn kỹ thuật quan trắc kim loại vết và chiến lược khai thác, sử dụng bền vững khoáng sản tự nhiên.
Câu hỏi chuyên sâu
1. Đóng góp lý thuyết độc đáo nhất của luận án là gì và đã mở rộng lý thuyết nào?
Trả lời: Đóng góp độc đáo nhất là việc mở rộng Thuyết phức chất bề mặt ($\text{Surface Complexation Theory}$) và Thuyết $\text{HSAB}$ của Pearson vào hệ chất hấp phụ đa phối tử vô cơ trên nền khoáng laterite. Nghiên cứu đã chứng minh sự cấy ghép đồng thời $\text{PO}_4^{3-}$ và $\text{Ce}^{4+}$ tạo nên các tâm phối trí dạng vòng càng ($\text{chelate}$) có tính chọn lọc cao với các ion kim loại có orbital $d$ trống ($\text{Pb}^{2+}, \text{Cu}^{2+}, \text{Cd}^{2+}$), chuyển hóa hoàn toàn bản chất liên kết từ tương tác tĩnh điện vật lý yếu sang liên kết phối trí cộng hóa trị đơn lớp bền vững (chứng minh qua sự tương thích tuyệt đối với phương trình Langmuir $R^2 > 0{,}99$).
2. Đổi mới phương pháp luận của công trình khi so sánh với ít nhất 2 nghiên cứu quốc tế trước đó?
Trả lời:
- So với Cheung & McKay (1999) (sử dụng hạt chitosan tự nhiên biến tính đòi hỏi điều kiện $\text{pH}$ kiểm soát rất ngặt nghèo và độ bền cơ học kém khi nén cột dòng chảy), phương pháp của luận án tạo ra pha tĩnh $\text{M}_6$ có khung xương khoáng silicat/oxit sắt cứng vững, chịu được áp suất dòng chảy liên tục cao mà không bị biến dạng hạt.
- So với Serife Tokalioglu et al. (2004) (sử dụng nhựa tổng hợp $\text{Amberlite XAD-16}$ đòi hỏi rửa giải bằng dung môi hữu cơ $\text{HCl}$ trong axeton), phương pháp của luận án sử dụng pha tĩnh khoáng biến tính hoàn toàn bằng tác nhân vô cơ, cho phép giải hấp định lượng $100%$ chỉ bằng dung dịch $\text{HNO}_3$ loãng trong nước, loại bỏ hoàn toàn việc phát thải dung môi hữu cơ độc hại ra môi trường phòng thí nghiệm.
3. Phát hiện bất ngờ nhất từ dữ liệu thực nghiệm là gì?
Trả lời: Phát hiện bất ngờ nhất là việc bổ sung một lượng rất nhỏ muối đất hiếm xeri ($\text{Ce}$) trong quá trình biến tính phối hợp $\text{Fe(III) - Silicat - Photphat}$ đã tạo ra bước nhảy vọt về độ xốp và diện tích bề mặt riêng của vật liệu $\text{M}_6$, đồng thời làm tăng đột biến dung lượng hấp phụ đối với ion $\text{Pb}^{2+}$ và $\text{Cu}^{2+}$ (tỷ số $M_i/M_0$ đạt từ $4 - 8$ lần so với đá ong thô $\text{M}_0$). Ion $\text{Ce}^{4+}$ đóng vai trò chất định hướng cấu trúc và tâm tạo mầm vi tinh thể, ngăn cản sự tái kết tụ đặc sít của các gel hydroxit sắt-silic trong giai đoạn thủy nhiệt.
4. Luận án có cung cấp quy trình nhân bản thực nghiệm ($\text{Replication Protocol}$) chi tiết không?
Trả lời: Có, quy trình thực nghiệm được mô tả với độ chi tiết và độ lặp lại rất cao. Cụ thể văn bản ghi rõ: cân chính xác $25\text{ g}$ laterite $\text{M}_0$ (cỡ hạt $0{,}2 - 0{,}6\text{ mm}$, đã hoạt hóa bằng $\text{HCl } 1\text{M}$) vào bình nhám $1\text{ L}$, thêm $240\text{ mL}$ nước cất 2 lần và $10\text{ mL}$ dung dịch chất biến tính nồng độ $10%$, khuấy từ liên tục trong $10\text{ giờ}$, thủy nhiệt ở $60^\circ\text{C}$ trong $24\text{ giờ}$, lọc, rửa sạch, sấy khô và nung ở $600^\circ\text{C}$. Quy trình tổng hợp hệ vô cơ $\text{M}_6$ quy định rõ thứ tự nhỏ từ từ dung dịch $\text{Fe(NO}_3)_3\ 0{,}5\text{M}$ vào dung dịch hỗn hợp $\text{Na}_2\text{SiO}_3$ và $\text{Na}_3\text{PO}_4\ 0{,}25\text{M}$, hiệu chỉnh $\text{pH } 6{,}0 - 7{,}0$ bằng $\text{HCl/NaOH } 0{,}1\text{M}$ trước khi thủy nhiệt $60 - 70^\circ\text{C}$ trong $24 - 72\text{ giờ}$.
5. Luận án đã vạch ra chương trình nghiên cứu 10 năm ($\text{10-year research agenda}$) như thế nào?
Trả lời: Lộ trình nghiên cứu dài hạn bao gồm: (1) Hoàn thiện thư viện hóa lý các nguồn khoáng laterite tại Việt Nam; (2) Tự động hóa quy trình chế tạo cột chiết $\text{SPE}$ thương mại dạng ống cartridge nạp sẵn; (3) Mở rộng hệ xúc tác quang hóa trên nền laterite biến tính để vừa hấp phụ vừa phân hủy quang hóa các hợp chất hữu cơ độc hại; (4) Chế tạo module thiết bị lọc nước gia đình và công nghiệp quy mô lớn; (5) Hợp tác quốc tế chuyển giao công nghệ làm sạch nước cho các nước đang phát triển trong khu vực nhiệt đới.
Kết luận
Luận án tiến sĩ của tác giả Ngô Thị Mai Việt đã giải quyết xuất sắc một bài toán khoa học và công nghệ có ý nghĩa thực tiễn to lớn thông qua các đóng góp cụ thể:
- Chế tạo thành công hệ vật liệu hấp phụ mới: Chuyển hóa thành công khoáng laterite tự nhiên dồi dào, giá rẻ tại Thạch Thất (Hà Nội) thành các vật liệu hấp thu biến tính chất lượng cao, đặc biệt là mẫu $\text{M}_6$ mang các tâm hoạt động $\text{Fe(III) - Silicat - Photphat - Xeri}$.
- Làm sáng tỏ bản chất hóa lý và vi cấu trúc: Sử dụng đồng bộ các phương pháp phân tích cấu trúc hiện đại ($\text{SEM, XRD, FT-IR, BET, TG/DTA}$ và chuẩn độ điện thế) chứng minh sự gia tăng vượt bậc về độ xốp, diện tích bề mặt riêng và sự hình thành liên kết phối trí bề mặt đặc trưng.
- Xác lập chính xác quy luật nhiệt động học hấp phụ: Chứng minh quá trình hấp phụ các ion kim loại nặng $\text{Cu}^{2+}, \text{Pb}^{2+}, \text{Cd}^{2+}, \text{Co}^{2+}, \text{Ni}^{2+}$ trên đá ong biến tính tuân theo hoàn hảo mô hình đẳng nhiệt Langmuir, khẳng định cơ chế hấp phụ hóa học đơn lớp với dung lượng cực đại $q_{\text{max}}$ tăng gấp $4 - 8$ lần so với đá ong thô.
- Phát triển quy trình chiết pha rắn $\text{SPE-F-AAS}$ đột phá: Chế tạo thành công cột chiết $\text{SPE}$ nhồi pha tĩnh $\text{M}_6$, tối ưu hóa các điều kiện động học nạp mẫu ($1{,}5 - 2{,}0\text{ mL/phút}$), giải hấp định lượng $100%$ bằng $\text{HNO}_3\ 0{,}5 - 1{,}0\text{M}$ thể tích nhỏ, đạt hiệu suất thu hồi $> 95%$ và hệ số làm giàu cao.
- Thẩm định và ứng dụng thành công trên mẫu môi trường thực tế: Loại bỏ triệt để ảnh hưởng cản trở của nền mẫu nước tự nhiên phức tạp, xác định chính xác lượng vết các kim loại nặng với kết quả tương đương phương pháp tiêu chuẩn quốc tế $\text{ICP-MS}$.
- Mở ra hướng nghiên cứu và ứng dụng xanh bền vững: Đặt nền móng vững chắc cho việc sử dụng nguồn khoáng sản sẵn có trong nước phục vụ công tác quan trắc môi trường và công nghệ xử lý nước sạch chi phí thấp, đóng góp thiết thực cho khoa học phân tích và sự phát triển bền vững của cộng đồng.
