Nghiên cứu và Chế tạo Thiết bị Thí nghiệm Mô phỏng Hệ thống Cắt lớp Điện toán Đa lát cắt (MSCT)

Tóm tắt nghiên cứu (Research Summary)

  • Câu hỏi nghiên cứu chính: Làm thế nào để thiết kế và chế tạo một hệ thống thiết bị thí nghiệm mô phỏng hoàn chỉnh cả phần cứng cơ điện tử và phần mềm điều khiển của máy chụp cắt lớp điện toán đa lát cắt (Multislice Computed Tomography - MSCT), phục vụ đào tạo thực hành an toàn, trực quan và hiệu quả kinh tế cho kỹ sư Kỹ thuật Y sinh và nhân lực y tế?
  • Phương pháp nghiên cứu: Đề tài áp dụng phương pháp thiết kế hệ thống nhúng phân tán kết hợp cơ điện tử chính xác:
    • Khung cơ khí giàn quay (Gantry) và bàn bệnh nhân được điều khiển bằng động cơ DC hồi tiếp encoder, động cơ bước - vitme và cơ cấu nâng thủy lực.
    • Mạng vi điều khiển Master-Slave sử dụng chip PIC18F4620 kết hợp module truyền thông không dây RF (HM-TR) để truyền dữ liệu lên khối quay.
    • Nguồn phát tia X và dãy đầu dò được mô phỏng an toàn bằng nguồn Laser Class II và ma trận LED bar đa kênh.
    • Phần mềm điều khiển trung tâm được xây dựng bám sát giao diện vận hành lâm sàng thực tế, tích hợp module xử lý và hiển thị ảnh định dạng DICOM.
  • Kết quả then chốt: Chế tạo thành công mô hình MSCT với đầy đủ chức năng cơ học (Gantry quay 1–3 giây/vòng, nghiêng $\pm 25^\circ$; bàn nâng 3 mức độ cao và tịnh tiến đa tốc độ), mô phỏng chính xác các chế độ quét chuẩn y khoa gồm Scanogram, Standard (Axial) và Helical (Spiral) với cấu hình linh hoạt từ 1 đến 4 lát cắt đồng thời.
  • Ý nghĩa thực tiễn: Tạo ra giảng cụ trực quan chuẩn hóa, loại bỏ hoàn toàn nguy cơ phơi nhiễm bức xạ ion hóa trong đào tạo, giúp người học làm chủ nguyên lý quét, thông số hình ảnh và quy trình vận hành - bảo trì máy CT Scanner hiện đại.

Bối cảnh và tầm quan trọng (Context & Significance)

Hệ thống chụp cắt lớp điện toán (CT Scanner), đặc biệt là công nghệ CT đa lát cắt (MSCT), là một trong những trụ cột quan trọng nhất của chẩn đoán hình ảnh hiện đại. Tuy nhiên, việc đưa sinh viên và học viên tiếp cận thực hành trực tiếp trên các máy CT thực tế tại bệnh viện gặp phải những rào cản nghiêm trọng:

  1. Nguy cơ bức xạ ion hóa: Máy CT phát ra tia X liều cao, đòi hỏi phòng chì bảo vệ nghiêm ngặt và tuyệt đối không thể vận hành lặp đi lặp lại cho mục đích thử nghiệm giảng dạy.
  2. Chi phí đầu tư và vận hành đắt đỏ: Bóng phát tia X và dải detector có tuổi thọ giới hạn, chi phí thay thế lên tới hàng trăm triệu đến hàng tỷ đồng.
  3. Áp lực quá tải lâm sàng: Thiết bị tại bệnh viện luôn ưu tiên phục vụ bệnh nhân, kỹ sư và kỹ thuật viên thực tập hầu như không có cơ hội can thiệp sâu vào cấu trúc phần cứng hoặc thao tác xử lý lỗi.
+-------------------------------------------------------------+
| RÀO CẢN ĐÀO TẠO CT THỰC TẾ                                  |
| [Bức xạ nguy hiểm] -- [Chi phí cực cao] -- [Quá tải bệnh viện] |
+-------------------------------------------------------------+
+-------------------------------------------------------------+
| GIẢI PHÁP TỪ ĐỀ TÀI: MÔ HÌNH MSCT SIMULATOR                  |
| - Thay tia X bằng Laser Class II an toàn tuyệt đối         |
| - Mô phỏng đầy đủ động học Gantry & Bàn bệnh nhân          |
| - Tích hợp phần mềm chuẩn công nghiệp & ảnh DICOM           |
+-------------------------------------------------------------+

Tại Việt Nam, phần lớn cơ sở đào tạo trước đây chỉ giảng dạy lý thuyết qua giáo trình hoặc phần mềm mô phỏng thuần túy trên máy tính, thiếu hoàn toàn sự tương tác cơ học - điện tử thực tế. Đề tài "Chế tạo thiết bị thí nghiệm mô phỏng hệ thống cắt lớp điện toán đa lát cắt" (Mã số: T-KHUD-2010-26) do TS. Lý Anh Tú cùng nhóm nghiên cứu tại Trường Đại học Bách khoa – ĐHQG TP.HCM thực hiện đã giải quyết triệt để khoảng trống nghiên cứu này, mang lại giải pháp giảng cụ trực quan, an toàn và có tính ứng dụng thực tiễn cao cho ngành Kỹ thuật Y sinh trong nước.

Phương pháp nghiên cứu và Thiết kế hệ thống (Methodology & Approach)

Nhóm tác giả đã triển khai phương pháp tiếp cận đa ngành kết hợp Cơ học chính xác, Kỹ thuật Điện tử nhúng và Công nghệ Phần mềm:

                  +--------------------------------+
                  |   Máy tính điều khiển (PC)     |
                  |     (Giao diện VB 6.0)         |
                  +--------------------------------+
                  +--------------------------------+
                  |     VĐK Trung tâm (Master)     |
                  |         PIC18F4620             |
                  +--------------------------------+
         +--------------------+     +--------------------+
         |   PIC Slave 1      |     |    PIC Slave 2     |
         | (Điều khiển Gantry)|     | (Điều khiển Bàn BN)|
         +--------------------+     +--------------------+
         | (Phần quay Gantry) |
         +--------------------+

1. Phân hệ Cơ điện tử Gantry và Bàn bệnh nhân

  • Giàn quay (Gantry):
    • Chuyển động quay: Dẫn động bằng động cơ DC kết hợp bộ hồi tiếp Encoder quang học để ổn định và kiểm soát chính xác 3 cấp tốc độ: 1 s/vòng, 2 s/vòng và 3 s/vòng. Bốn công tắc hành trình bố trí tại các góc $0^\circ, 90^\circ, 180^\circ, 270^\circ$ nhằm xác định vị trí tức thời của đầu đèn.
    • Chuyển động nghiêng: Dẫn động bằng cụm động cơ DC – trục vít me, cho phép nghiêng góc từ $-25^\circ$ đến $+25^\circ$, kiểm soát vị trí góc bằng encoder độ phân giải cao và công tắc giới hạn hành trình an toàn.
  • Bàn bệnh nhân (Patient Couch):
    • Nâng/hạ độ cao: Sử dụng hệ thống bơm thủy lực và van xả 220 VAC, thiết lập 3 vị trí chuẩn hóa: 64 cm (đưa bệnh nhân lên/xuống), 77 cm (tâm Gantry trong suốt quá trình quét), và 85 cm (vị trí tối đa).
    • Dịch chuyển vào/ra: Vận hành bằng động cơ bước lưỡng cực truyền động trục vít me, điều khiển thông qua cặp IC chuyên dụng L297 và mạch cầu đôi L6203, phối hợp cụm cảm biến quang học ($S_1, S_2, S_3, S_4$) để giảm tốc và dừng êm tại các vị trí giới hạn.

2. Mô phỏng Quang học - Bức xạ và Thu nhận tín hiệu

  • Mô phỏng nguồn tia X: Ứng dụng mô-đun phát tia Laser Class II bước sóng khả kiến, công suất thấp, đảm bảo an toàn thị giác cho người học nhưng vẫn thể hiện trực quan góc mở chùm tia.
  • Mô phỏng dải đầu dò đa hàng (Detector Array): Thiết kế 5 dải LED bar (mỗi dải 9 thanh LED), lập trình ghép nối để giả lập các bề dày lát cắt (Slice Thickness - ST: 1, 2, 3, 5, 10 mm) và trường quét (Field of View - FOV: 100, 300, 500 mm), cho phép vận hành đồng thời 1, 2, 3 hoặc 4 lát cắt/vòng quay (MSCT).
  • Truyền thông không dây qua khối quay: Giải quyết bài toán cấp tín hiệu qua bộ phận quay liên tục (thay thế cổ góp trượt - Slip Ring đắt tiền) bằng cặp mô-đun thu phát sóng vô tuyến RF HM-TR/232 & HM-TR/TTL tốc độ cao.

3. Kiến trúc Điều khiển và Phần mềm máy tính

  • Mạng điều khiển nhúng: Cấu trúc 1 Master PIC kết nối trực tiếp với PC qua giao diện RS232, truyền nhận gói lệnh chuẩn hóa 11 ký tự <A1 A2 ... A11>, phân phối thời gian thực tới các Slave PIC quản lý Gantry, bàn bệnh nhân và khối quay.
  • Phần mềm giao diện điều khiển (GUI): Lập trình trên nền tảng Visual Basic 6.0, mô phỏng bảng điều khiển chuẩn công nghiệp (theo phong cách các dòng máy CT Hitachi/Toshiba): quản lý hồ sơ bệnh nhân, hiệu chuẩn Start-up, thiết lập thông số giao thức quét ($kV, mA, mAs, Pitch$), hiển thị đồng bộ ảnh chụp và tích hợp bộ công cụ đọc/xem ảnh y khoa chuẩn DICOM.

Kết quả và Phát hiện chính (Key Findings)

Hệ thống đã được chế tạo, lắp ráp hoàn chỉnh và vận hành thử nghiệm thành công với các kết quả định lượng cụ thể:

Thông số / Chức năng Giá trị thiết kế & Thực nghiệm đạt được Đánh giá kỹ thuật
Góc nghiêng Gantry $-25^\circ \rightarrow +25^\circ$ Điều khiển chính xác qua Encoder, tự ngắt an toàn
Tốc độ quay Gantry 1 s/vòng, 2 s/vòng, 3 s/vòng Ổn định tốc độ bằng mạch hồi tiếp kín
Độ cao nâng hạ bàn 3 mức: 64 cm, 77 cm, 85 cm Thủy lực vận hành êm, định vị bằng sensor quang
Độ dày lát cắt (ST) 1 mm, 2 mm, 3 mm, 5 mm, 10 mm Ghép dải LED tương ứng cấu hình đầu dò thực tế
Trường quan sát (FOV) 100 mm, 300 mm, 500 mm Điều khiển linh hoạt theo từng bộ phận cơ thể
Số lát cắt đồng thời 1, 2, 3, 4 lát cắt (MSCT) Đồng bộ dữ liệu hiển thị ảnh theo thời gian thực
Truyền thông khối quay Sóng vô tuyến RF (Module HM-TR) Dữ liệu thông suốt, không bị nhiễu do động cơ
        +------------------------------------------------------------+
        | BẢNG MỐI LIÊN HỆ ĐẦU DÒ VÀ BƯỚC DỊCH BÀN (STANDARD MODE)   |
        +------------------------------------------------------------+
        | Số dãy đầu dò kích hoạt  |  Bước dịch chuyển của bàn (mm)  |
        | -----------------------  |  -----------------------------  |
        |          1               |              5 mm               |
        |          2               |             10 mm               |
        |          3               |             15 mm               |
        |          4               |             20 mm               |
        |          6               |             30 mm               |
        |          8               |             40 mm               |
        |         10               |             50 mm               |
        +------------------------------------------------------------+

4 chế độ quét được mô phỏng hoàn chỉnh:

  1. Chế độ bằng tay (Manual Mode): Cho phép người học kiểm tra từng chuyển động độc lập (nâng hạ, đưa bàn ra/vào, quay Gantry, đưa Gantry về $0^\circ$).
  2. Chế độ chụp định vị (Scanogram / Scout View): Đầu đèn đứng yên phát tia tại vị trí cố định ($0^\circ, 90^\circ, 180^\circ$ tùy cơ quan), bàn bệnh nhân tịnh tiến liên tục để tạo ảnh X-quang toàn cảnh định vị lát cắt.
  3. Chế độ chụp từng lát (Standard / Axial Mode): Gantry quay 1 vòng phát tia quanh đối tượng đứng yên, sau đó bàn dịch chuyển một bước xác định (theo bảng quan hệ bước dịch) trước khi thực hiện lát cắt tiếp theo.
  4. Chế độ chụp xoắn ốc (Helical / Spiral Mode): Gantry quay liên tục kết hợp bàn bệnh nhân tịnh tiến đồng thời với tốc độ được đồng bộ hóa thông qua 6 hệ số bước dịch ($Pitch$ từ A đến F), rút ngắn thời gian quét và thu nhận dữ liệu khối 3D liên tục.

Đóng góp khoa học và Giá trị thực tiễn (Scientific & Practical Contributions)

1. Đóng góp về mặt phương pháp và khoa học giáo dục

  • Mô hình hóa phần cứng tương tác (Hardware-in-the-Loop): Chuyển đổi thành công các nguyên lý vật lý xạ trị phức tạp thành mô hình cơ điện tử trực quan, an toàn, giúp sinh viên nắm bắt bản chất của việc chuẩn trực chùm tia, lựa chọn FOV, ST và hệ số Pitch.
  • Bộ tài liệu và giáo trình thực hành chuẩn hóa: Xây dựng quy trình hướng dẫn sử dụng và hệ thống các bài thí nghiệm từ cơ bản đến chuyên sâu về vận hành máy CT và xử lý ảnh DICOM.

2. Giá trị ứng dụng thực tiễn và kinh tế

  • Tiết kiệm kinh phí đào tạo: Chi phí chế tạo mô hình thấp hơn hàng chục lần so với việc mua sắm thiết bị y tế cũ, đồng thời không phát sinh chi phí bảo trì bóng phát cao thế và phòng chì chắn xạ.
  • Nâng cao năng lực sửa chữa - bảo trì thiết bị y tế: Đào tạo kỹ sư không chỉ biết thao tác phần mềm mà còn hiểu sâu cấu trúc cơ khí, mạch công suất cầu H, vi điều khiển và các cảm biến an toàn trong máy CT thực tế.

Đối tượng hưởng lợi và Phạm vi ứng dụng (Target Audience & Benefits)

  • Sinh viên & Giảng viên Kỹ thuật Y sinh (Biomedical Engineering): Sử dụng làm thiết bị thực hành trọng tâm cho các môn học: Thiết bị ghi hình y tế, Xử lý ảnh y khoa, Vi điều khiển trong y sinh.
  • Kỹ thuật viên Chẩn đoán hình ảnh & Sinh viên Y đa khoa: Rèn luyện kỹ năng thiết lập giao thức chụp, định vị bệnh nhân, chọn vùng quét tối ưu và phân tích cấu trúc giải phẫu trên ảnh DICOM.
  • Kỹ sư bảo trì thiết bị y tế tại các bệnh viện / doanh nghiệp: Nắm vững cấu trúc truyền động, sơ đồ kết nối điện tử và phương pháp chẩn đoán sự cố phần cứng trên hệ thống CT Scanner.

Câu hỏi thường gặp (FAQ)

1. Thiết bị mô phỏng này có phát ra tia X gây nguy hiểm cho người sử dụng không?

Trả lời: Hoàn toàn không. Thiết bị sử dụng nguồn phát Laser Class II công suất thấp kết hợp hệ thống LED bar để mô phỏng đường đi của chùm tia và dải detector. Người học được đảm bảo an toàn bức xạ 100%, không cần phòng chì bảo vệ.

2. Hệ thống mô phỏng công nghệ CT đa lát cắt (MSCT) như thế nào?

Trả lời: Hệ thống bố trí ma trận LED gồm 5 dải LED bar đa kênh trên phần quay Gantry. Tùy thuộc vào cài đặt của người dùng trên phần mềm (1, 2, 3 hoặc 4 lát cắt và độ dày lát cắt từ 1–10 mm), vi điều khiển sẽ kích hoạt số dãy LED tương ứng và tự động tính toán bước dịch chuyển của bàn bệnh nhân đồng bộ theo thời gian thực.

3. Giải pháp truyền dữ liệu giữa bộ phận quay của Gantry và mạch cố định là gì?

Trả lời: Nhóm nghiên cứu đã ứng dụng công nghệ truyền thông không dây bằng cặp mô-đun RF HM-TR. Tín hiệu điều khiển và dữ liệu trạng thái được gửi nhận xuyên suốt giữa PIC Master và PIC trên Gantry mà không cần hệ thống dây dẫn phức tạp hay vòng tiếp điện (slip ring) đắt tiền.

4. Phần mềm điều khiển của hệ thống có hỗ trợ chuẩn ảnh y tế quốc tế không?

Trả lời: Có. Phần mềm được tích hợp mô-đun xem và xử lý ảnh chuẩn DICOM (Digital Imaging and Communications in Medicine), cho phép người học xem ảnh chụp thực tế, điều chỉnh cửa sổ sáng/tối (Window Level/Width) và phân tích các lớp cắt giải phẫu.

5. Khả năng mở rộng và phát triển của mô hình trong tương lai là gì?

Trả lời: Hệ thống có thể nâng cấp thêm mô-đun chẩn đoán lỗi tự động (Diagnostic Module) để huấn luyện kỹ năng sửa chữa phần cứng, tích hợp thuật toán tái tạo ảnh 3D từ dữ liệu thô (Back-projection/FBP) và mở rộng mô phỏng các dòng CT 16, 64 lát cắt.

Kết luận (Conclusion)

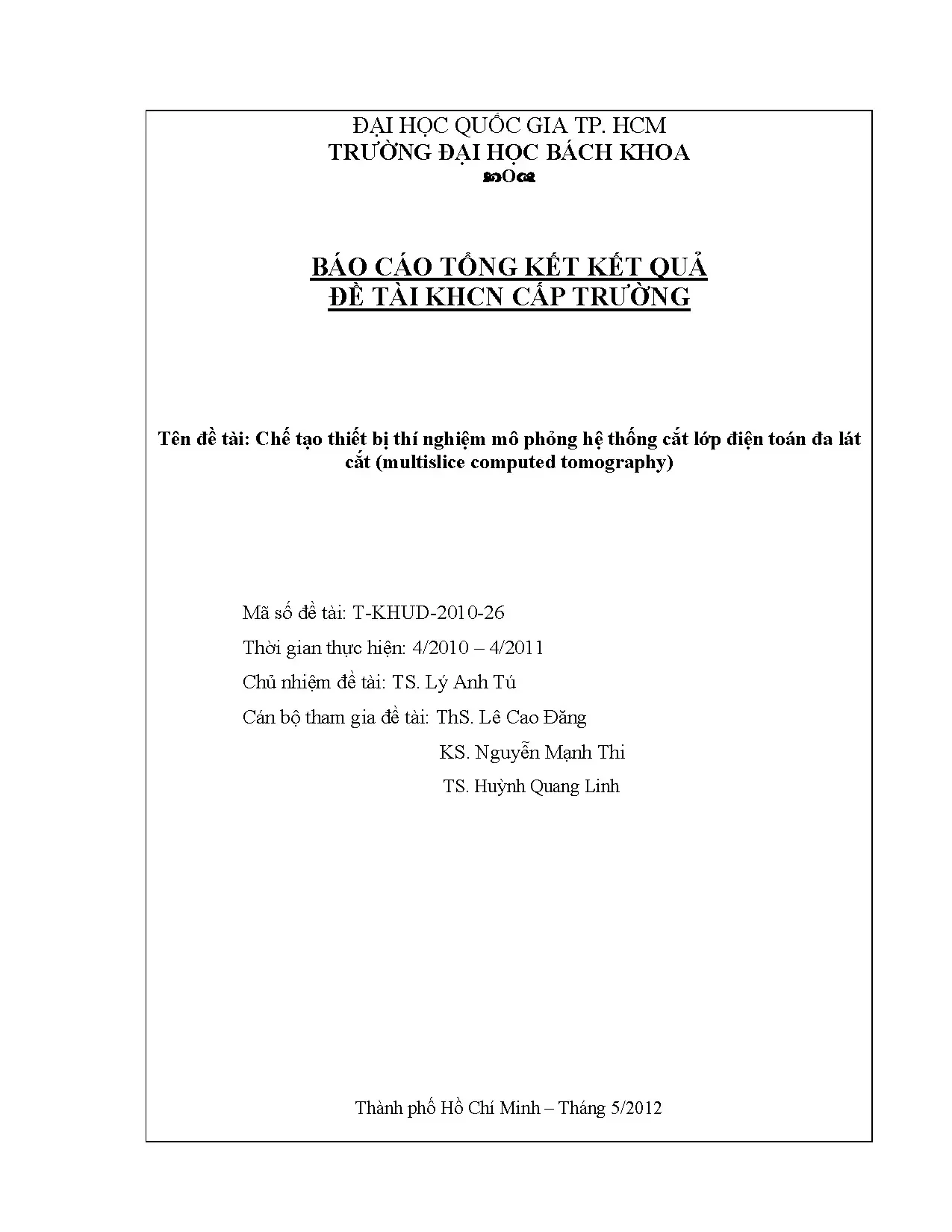

Đề tài "Chế tạo thiết bị thí nghiệm mô phỏng hệ thống cắt lớp điện toán đa lát cắt" do nhóm nghiên cứu Khoa Khoa học Ứng dụng – Trường Đại học Bách khoa ĐHQG TP.HCM thực hiện là một công trình khoa học ứng dụng xuất sắc. Đề tài đã giải quyết trọn vẹn bài toán tích hợp giữa cơ điện tử chính xác, hệ thống nhúng và phần mềm điều khiển y tế, tạo ra một sản phẩm giảng cụ có tính trực quan cao, an toàn tuyệt đối và hiệu quả kinh tế rõ rệt. Đây là bước đệm quan trọng góp phần nâng cao chất lượng đào tạo nguồn nhân lực Kỹ thuật Y sinh và Chẩn đoán hình ảnh tại Việt Nam.
