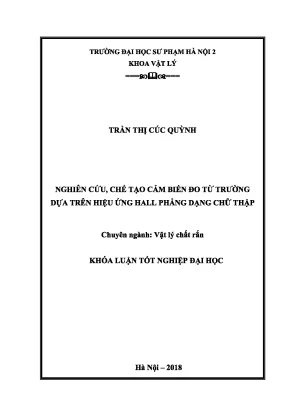

Khóa luận tốt nghiệp: Nghiên cứu chế tạo cảm biến đo từ trường dựa trên hiệu ứng Hall

Khóa luận tốt nghiệp nghiên cứu chế tạo cảm biến đo từ trường dựa trên hiệu ứng Hall phẳng dạng chữ thập, ứng dụng công nghệ tiên tiến.

• Tác giả: Trần Thị Cúc Quỳnh
• Người hướng dẫn: ThS. Lê Khắc Quynh
• Trường học: Đại học Sư phạm Hà Nội 2
• Chuyên ngành: Vật lý chất rắn
• Đề tài: Nghiên cứu, chế tạo cảm biến đo từ trường dựa trên hiệu ứng Hall phẳng dạng chữ thập
• Loại tài liệu: Khóa luận tốt nghiệp đại học
• Năm xuất bản: 2018
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CẢM ƠN
• LỜI CAM ĐOAN
• MỞ ĐẦU
• 0.1. Lý do chọn đề tài
• 0.2. Mục đích nghiên cứu
• 0.3. Đối tượng và phạm vi nghiên cứu
• 0.4. Nhiệm vụ của đề tài
• 0.5. Phương pháp nghiên cứu
• 0.6. Cấu trúc của đề tài
• 1. CHƯƠNG 1: TỔNG QUAN
• 1.1. Phân loại vật liệu từ
• 1.1.1. Chất nghịch từ
• 1.1.2. Chất thuận từ
• 1.1.3. Chất phản sắt từ
• 1.1.4. Feri từ
• 1.1.5. Chất sắt từ
• 1.1.6. Vật liệu từ mềm
• 1.1.7. Vật liệu từ cứng
• 1.2. Các hiệu ứng từ điện trở
• 1.2.1. Hiệu ứng từ điện trở
• 2. CÁC PHƯƠNG PHÁP THỰC NGHIỆM
• 3. KẾT QUẢ VÀ THẢO LUẬN
• TÀI LIỆU THAM KHẢO
• DANH MỤC CÁC HÌNH VẼ, ĐỒ THỊ

Tóm tắt

I. Giới thiệu về cảm biến từ trường hiệu ứng Hall

Cảm biến từ trường hiệu ứng Hall là một trong những thiết bị quan trọng trong lĩnh vực đo lường và cảm biến. Cảm biến từ trường hoạt động dựa trên hiệu ứng Hall, một hiện tượng vật lý xảy ra khi một dòng điện chạy qua một vật liệu dẫn điện trong một từ trường. Khi đó, một điện áp sẽ xuất hiện vuông góc với cả dòng điện và từ trường. Cảm biến Hall có nhiều ứng dụng trong các lĩnh vực như y sinh, quân sự, và công nghệ hàng không vũ trụ. Đặc biệt, cảm biến dạng chữ thập dựa trên hiệu ứng Hall phẳng được nghiên cứu nhằm cải thiện độ nhạy và khả năng đo lường từ trường. Việc chế tạo cảm biến này không chỉ giúp nâng cao hiệu suất mà còn mở ra nhiều ứng dụng mới trong thực tiễn.

1.1. Lý do chọn đề tài

Việc chọn đề tài nghiên cứu chế tạo cảm biến từ trường hiệu ứng Hall dạng chữ thập xuất phát từ nhu cầu ngày càng cao trong việc phát triển các thiết bị cảm biến chính xác và nhạy bén. Các cảm biến từ trường hiện nay chủ yếu dựa vào các hiệu ứng khác nhau, trong đó cảm biến từ trường Hall được ưa chuộng nhờ vào độ nhạy cao và khả năng hoạt động ổn định trong nhiều điều kiện môi trường. Cảm biến dạng chữ thập không chỉ đơn giản trong thiết kế mà còn có khả năng đo lường chính xác, phù hợp với nhiều ứng dụng thực tiễn như trong ngành công nghiệp và nghiên cứu khoa học.

II. Phân loại vật liệu từ

Vật liệu từ được phân loại thành nhiều nhóm khác nhau dựa trên tính chất từ của chúng. Các loại vật liệu này bao gồm chất nghịch từ, chất thuận từ, chất phản sắt từ, chất sắt từ và feri từ. Chất nghịch từ không có mômen từ tự nhiên và chỉ xuất hiện mômen từ khi có từ trường ngoài. Ngược lại, chất thuận từ có mômen từ yếu và có khả năng định hướng theo từ trường. Chất phản sắt từ có cấu trúc từ đặc biệt với hai phân mạng từ đối song song, trong khi chất sắt từ có mômen từ mạnh và có khả năng giữ từ tính lâu dài. Cuối cùng, feri từ là nhóm vật liệu có trật tự từ nhưng với độ lớn khác nhau giữa các phân mạng. Việc hiểu rõ về các loại vật liệu này là rất quan trọng trong việc chế tạo và ứng dụng cảm biến từ trường hiệu ứng Hall.

2.1. Chất nghịch từ và chất thuận từ

Chất nghịch từ là những vật liệu không có mômen từ tự nhiên, và khi đặt trong từ trường, chúng sẽ tạo ra một mômen từ ngược chiều với từ trường ngoài. Điều này có thể thấy rõ trong các khí trơ và một số kim loại như Bismuth và Copper. Ngược lại, chất thuận từ có mômen từ yếu và có khả năng định hướng theo từ trường. Các kim loại kiềm như Natri và Kali là ví dụ điển hình cho nhóm này. Sự khác biệt giữa hai loại vật liệu này không chỉ ảnh hưởng đến tính chất từ mà còn quyết định đến ứng dụng của chúng trong các thiết bị cảm biến từ trường.

III. Các phương pháp thực nghiệm

Trong nghiên cứu chế tạo cảm biến từ trường hiệu ứng Hall, các phương pháp thực nghiệm đóng vai trò quan trọng trong việc xác định tính chất và hiệu suất của cảm biến. Các phương pháp này bao gồm chế tạo màng mỏng từ Ni80Fe20, sử dụng máy phún xạ để tạo màng, và đo lường tính chất từ bằng hệ đo từ kế mẫu rung VSM. Việc khảo sát hiệu ứng Hall phẳng trên các cảm biến với cấu trúc dạng chữ thập cũng là một phần quan trọng trong nghiên cứu. Các kết quả thu được từ các phương pháp này sẽ giúp đánh giá độ nhạy và khả năng hoạt động của cảm biến trong các điều kiện khác nhau.

3.1. Chế tạo cảm biến

Chế tạo cảm biến từ trường hiệu ứng Hall dạng chữ thập yêu cầu quy trình nghiêm ngặt và chính xác. Sử dụng công nghệ phún xạ để tạo ra màng mỏng Ni80Fe20 là một trong những bước quan trọng. Màng mỏng này sẽ được kiểm tra về độ dày và tính chất từ trước khi tiến hành đo lường. Hệ đo tính chất từ bằng từ kế mẫu rung VSM sẽ được sử dụng để xác định các thông số từ của màng, từ đó đánh giá khả năng hoạt động của cảm biến. Quá trình này không chỉ giúp tối ưu hóa thiết kế mà còn đảm bảo rằng cảm biến có thể hoạt động hiệu quả trong các ứng dụng thực tiễn.

IV. Kết quả và thảo luận

Kết quả nghiên cứu cho thấy rằng tính chất từ của lớp màng NiFe phụ thuộc vào nhiều yếu tố như từ trường ghim, tính dị hướng hình dạng cảm biến và bề dày của màng. Khảo sát tín hiệu Hall cho thấy rằng tín hiệu này cũng phụ thuộc vào hình dạng và bề dày của màng. Các kết quả này không chỉ khẳng định tính khả thi của việc chế tạo cảm biến từ trường hiệu ứng Hall dạng chữ thập mà còn mở ra hướng nghiên cứu mới trong việc cải thiện độ nhạy và khả năng đo lường của cảm biến. Việc hiểu rõ các yếu tố ảnh hưởng đến tính chất từ sẽ giúp tối ưu hóa thiết kế và ứng dụng của cảm biến trong thực tiễn.

4.1. Tính chất từ của lớp màng NiFe

Tính chất từ của lớp màng NiFe được xác định qua các thí nghiệm thực nghiệm. Kết quả cho thấy rằng từ trường ghim có ảnh hưởng lớn đến tính chất từ của màng. Khi thay đổi bề dày của màng, tính chất từ cũng có sự thay đổi rõ rệt. Điều này cho thấy rằng việc tối ưu hóa bề dày của màng là rất quan trọng trong việc chế tạo cảm biến từ trường hiệu ứng Hall. Các nghiên cứu tiếp theo cần tập trung vào việc khảo sát sâu hơn về mối liên hệ giữa bề dày màng và tính chất từ để cải thiện hiệu suất của cảm biến.

Nội dung chính

Bối cảnh và vấn đề nghiên cứu

Trong kỹ thuật đo lường từ trường, các bộ cảm biến đóng vai trò trung tâm với nhiều chủng loại hoạt động dựa trên các nguyên lý vật lý khác nhau, tiêu biểu như cảm biến giao thoa lượng tử siêu dẫn (SQUID), cảm biến sợi quang, bơm quang học, cảm biến dựa trên hiệu ứng điện - từ và hiệu ứng Hall. Các cảm biến quang học có ưu điểm đáp ứng nhanh và độ chính xác cao nhưng công nghệ chế tạo phức tạp, dễ hư hỏng và nhạy cảm với điều kiện môi trường. Ngược lại, cảm biến từ sở hữu độ nhạy cao, độ ổn định tốt trước các tác động thời tiết, kích thước nhỏ gọn và dễ dàng tích hợp vào các vi mạch điện tử. Nhờ đó, cảm biến từ được ứng dụng rộng rãi từ ngành hàng hải (la bàn định hướng), công nghệ hàng không vũ trụ, quân sự, giao thông, đo dòng điện, đo từ trường nhỏ cho đến các ứng dụng vi lưu y sinh học (lab-on-a-chip).

Trong nhóm cảm biến từ màng mỏng, cảm biến dựa trên hiệu ứng Hall phẳng (Planar Hall Effect - PHE) và hiệu ứng từ điện trở dị hướng (Anisotropic Magnetoresistance - AMR) là hai hướng nghiên cứu trọng tâm tại Phòng thí nghiệm Micro - Nano (Đại học Quốc gia Hà Nội). Khóa luận tốt nghiệp của tác giả Trần Thị Cúc Quỳnh tập trung vào việc nghiên cứu và chế tạo cảm biến đo từ trường cấu trúc chữ thập đơn giản nhưng đạt hiệu suất chuyển đổi tín hiệu cao dựa trên hiệu ứng Hall phẳng.

Mục tiêu và nhiệm vụ nghiên cứu của đề tài được xác định cụ thể:

1. Nghiên cứu tổng quan về vật liệu từ, hiệu ứng từ điện trở và lý thuyết hiệu ứng Hall phẳng.
2. Chế tạo cảm biến từ cấu trúc chữ thập màng mỏng sắt từ $\text{Ni}{80}\text{Fe}{20}$ bằng phương pháp phún xạ catốt kết hợp kỹ thuật quang khắc.
3. Khảo sát thực nghiệm tính chất từ của màng $\text{NiFe}$ dưới ảnh hưởng của từ trường ghim, dị hướng hình dạng và bề dày màng.
4. Khảo sát đặc trưng tín hiệu Hall phẳng và độ nhạy của cảm biến trong vùng từ trường thấp nhằm tối ưu hóa các thông số kích thước hình học.

• Đối tượng nghiên cứu: Vật liệu màng mỏng sắt từ $\text{Ni}{80}\text{Fe}{20}$ (Permalloy) có hiệu ứng Hall phẳng và điện cực dẫn điện bằng đồng ($\text{Cu}$).
• Phạm vi nghiên cứu: Khảo sát các mẫu cảm biến cấu trúc chữ thập có chiều rộng thanh $W = 1\text{ mm}$, chiều dài thay đổi $L = 5, 7, 10\text{ mm}$, bề dày lớp màng $t = 5, 10, 15\text{ nm}$, làm việc trong dải từ trường thấp từ $-10\text{ Oe}$ đến $+10\text{ Oe}$ tại nhiệt độ phòng.

---

Cơ sở lý thuyết và phương pháp thực nghiệm

Khung lý thuyết và mô hình vật lý

Đề tài xây dựng trên nền tảng lý thuyết vật liệu từ và hiện tượng truyền dẫn điện tử trong màng mỏng sắt từ:

• Phân loại vật liệu từ: Tổng quan phân định các nhóm vật liệu dựa trên độ cảm từ ($\chi$) và trật tự spin: chất nghịch từ, thuận từ, phản sắt từ (nhiệt độ Néel), feri từ (cấu trúc spinel) và sắt từ (nhiệt độ Curie $T_C$, cấu trúc đômen từ, đường cong từ trễ, phân biệt vật liệu từ mềm và từ cứng).
• Hiệu ứng từ điện trở dị hướng (AMR): Hiện tượng điện trở suất của vật liệu sắt từ biến thiên theo góc $\theta$ giữa vectơ từ độ $\vec{M}$ và vectơ mật độ dòng điện $\vec{J}$.
• Hiệu ứng Hall phẳng (PHE): Khác với hiệu ứng Hall thường (từ trường ngoài vuông góc với mặt phẳng mẫu sinh lực Lorentz), hiệu ứng Hall phẳng xuất hiện khi từ trường ngoài nằm trong mặt phẳng màng mỏng. Sự tán xạ bất đối xứng của điện tử dọc theo phương của vectơ từ độ tạo ra điện trường trực giao với dòng điện trong mặt phẳng màng. Thế Hall phẳng xuất hiện vuông góc với dòng điện $I_x$ được mô tả qua biểu thức: $$V_y = \frac{1}{2} I_x \Delta R \sin(2\theta)$$ Trong đó $\Delta R = (\rho_{\parallel} - \rho_{\perp})/t$; $t$ là bề dày màng; $\theta$ là góc giữa dòng điện và từ độ. Tín hiệu thế Hall $V_y$ đạt cực đại khi góc $\theta = 45^\circ$.
• Mô hình Stoner-Wohlfarth: Được sử dụng để phân tích quá trình quay đồng nhất của mômen từ trong màng mỏng sắt từ dưới tác dụng của từ trường ngoài.

Phương pháp và hệ thiết bị thực nghiệm

• Phương pháp chế tạo màng: Công nghệ phún xạ catốt (sputtering) trên hệ thiết bị ATC-2000FC. Hệ thống sử dụng kết hợp bơm cơ học và bơm Turbo phân tử tạo môi trường chân không cao đạt $10^{-8}$ đến $10^{-9}\text{ Torr}$. Bia phún xạ kim loại đường kính 2 inch, dày 3 mm. Nguồn cao tần (RF) dùng cho bia vật liệu từ ($\text{NiFe}$), nguồn một chiều (DC) dùng cho kim loại phi từ ($\text{Cu}$).
• Kỹ thuật tạo hình: Sử dụng thiết bị quang khắc MJB4 và hệ mặt nạ polymer hai bước (mặt nạ tạo hình thanh điện trở chữ thập và mặt nạ tạo hệ thống điện cực $\text{Cu}$).
• Tạo dị hướng từ đơn trục: Áp dụng từ trường ghim cố định $H_{\text{Bias}} = 900\text{ Oe}$ tạo bởi hai thanh nam châm vĩnh cửu dọc theo trục cảm biến trong suốt quá trình lắng đọng màng.
• Hệ đo tính chất từ: Sử dụng từ kế mẫu rung (Vibrating Sample Magnetometer - VSM) hoạt động dựa trên định luật cảm ứng điện từ để ghi nhận đường cong từ hóa tỉ đối $M/M_s$, xác định lực kháng từ $H_c$ và từ trường bão hòa $H_s$.
• Hệ đo hiệu ứng Hall phẳng: Hệ đo gồm nguồn cấp dòng một chiều không đổi ($I = 5\text{ mA}$), vôn kế hiển thị điện áp lối ra Keithley 2000, cuộn dây/nam châm tạo từ trường ngoài một chiều $H_{\text{apply}}$ và máy đo từ trường Gaussmeter kết nối đồng bộ qua máy tính.

---

Nội dung chính theo từng chương

Chương 1: Tổng quan

Chương này hệ thống hóa các kiến thức cơ bản về từ học và các hiệu ứng từ - điện trở:

• Trình bày bản chất vi mô của các nhóm vật liệu: nghịch từ (tổng mômen từ bằng không, xuất hiện mômen cảm ứng ngược chiều trường ngoài), thuận từ (mômen từ định hướng hỗn loạn do nhiệt), phản sắt từ (hai phân mạng từ đối song song bù trừ hoàn toàn), feri từ (hai phân mạng đối song song không cân bằng) và sắt từ (tương tác trao đổi tạo trật tự spin song song trong các đômen từ).
• Phân tích chi tiết đặc trưng của vật liệu từ mềm (lực kháng từ $H_c < 10^2\text{ Oe}$, độ từ thẩm cao, tổn hao trễ và tổn hao xoáy thấp) và vật liệu từ cứng (lực kháng từ lớn, tích năng lượng từ $(BH)_{\text{max}}$ cao, ứng dụng làm nam châm vĩnh cửu như hệ $\text{Nd}2\text{Fe}{14}\text{B}$, $\text{SmCo}_5$).
• Phân tích cơ chế vật lý của hiệu ứng từ điện trở thường (MR), từ điện trở dị hướng (AMR), hiệu ứng Hall thường (tác dụng của lực Lorentz phân tách điện tích âm/dương) và hiệu ứng Hall phẳng (PHE). Làm rõ điểm khác biệt căn bản: PHE có từ trường nằm trong mặt phẳng màng và tín hiệu lối ra phụ thuộc vào hàm $\sin(2\theta)$.

Chương 2: Các phương pháp thực nghiệm

Chương 2 mô tả chi tiết quy trình công nghệ chế tạo mẫu và nguyên lý hoạt động của các hệ thiết bị đo lường:

• Quy trình chế tạo: Cảm biến gồm 2 thanh điện trở $\text{Ni}{80}\text{Fe}{20}$ ghép trực giao dạng chữ thập. Quy trình gồm bước lắng đọng màng từ tính dưới trường ghim định hướng, quang khắc tạo hình chữ thập kích thước $1\times 10\text{ mm}^2$, sau đó quang khắc và phún xạ lớp điện cực tiếp xúc bằng $\text{Cu}$.
• Hệ thiết bị phún xạ ATC-2000FC: Phân tích cấu trúc buồng chính, buồng phụ và cơ chế tạo chân không sạch bằng bơm Turbo phân tử nhằm loại bỏ tạp chất oxit trong quá trình bốc bay.
• Hệ đo từ kế mẫu rung (VSM): Nguyên lý chuyển đổi sự thay đổi từ thông khi mẫu rung với tần số xác định trong từ trường thành suất điện động cảm ứng tỷ lệ thuận với từ độ $M$.
• Sơ đồ mạch đo PHE: Thiết lập dòng điện kích thích $I_x$ chạy dọc theo trục $x$ của thanh màng, đặt từ trường quét song song với mặt phẳng màng và đo độ lệch thế ngang $V_y$ trên trục $y$.

Chương 3: Kết quả và thảo luận

Chương 3 tập trung phân tích các dữ liệu thực nghiệm thu được qua hai nhóm khảo sát chính:

1. Khảo sát tính chất từ của màng mỏng $\text{NiFe}$

• Ảnh hưởng của từ trường ghim ($H_{\text{Bias}}$): Khảo sát 3 giá trị $H_{\text{Bias}} = 0, 600, 900\text{ Oe}$. Kết quả cho thấy tại $H_{\text{Bias}} = 900\text{ Oe}$, màng thể hiện tính dị hướng từ đơn trục mạnh nhất với đường cong từ trễ dốc đứng và lực kháng từ $H_c$ nhỏ nhất.
• Ảnh hưởng của dị hướng hình dạng (tỉ số $L/W$): Khảo sát các cảm biến có cùng chiều rộng $W = 1\text{ mm}$ và chiều dài thay đổi $L = 5, 7, 10\text{ mm}$ (bề dày cố định $t = 5\text{ nm}$). Mẫu có kích thước $1\times 10\text{ mm}^2$ (tỉ số $L/W = 10$) cho đường cong từ hóa dốc nhất và lực kháng từ nhỏ nhất, chứng minh hiệu ứng dị hướng hình dạng hỗ trợ mạnh mẽ cho dị hướng cảm ứng từ trường ghim.
• Ảnh hưởng của bề dày màng ($t$): Khảo sát các mẫu kích thước $1\times 10\text{ mm}^2$ với bề dày $t = 5, 10, 15\text{ nm}$. Màng có bề dày $t = 5\text{ nm}$ đạt phẩm chất từ mềm tối ưu nhất với từ trường bão hòa $H_s \sim 5\text{ Oe}$ và lực kháng từ $H_c < 5\text{ Oe}$.

2. Khảo sát tín hiệu Hall phẳng và độ nhạy

• Sự phụ thuộc vào kích thước hình học: Cố định bề dày màng $t = 15\text{ nm}$, cấp dòng $I = 5\text{ mA}$, tín hiệu thế ra cực đại $\Delta V_{\text{max}}$ tăng từ $0,38\text{ mV}$ (mẫu $1\times 5\text{ mm}^2$) lên $0,50\text{ mV}$ (mẫu $1\times 7\text{ mm}^2$) và đạt $0,60\text{ mV}$ (mẫu $1\times 10\text{ mm}^2$). Độ nhạy cực đại $S_{\text{max}} = dV/dH$ của mẫu $1\times 10\text{ mm}^2$ đạt $0,07\text{ mV/Oe}$, cao gấp 1,5 lần so với mẫu $1\times 5\text{ mm}^2$ ($0,045\text{ mV/Oe}$).
• Sự phụ thuộc vào bề dày màng: Cố định kích thước $1\times 10\text{ mm}^2$, khảo sát các bề dày $t = 5, 10, 15\text{ nm}$ tại dòng $5\text{ mA}$. Bề dày màng càng mỏng thì tín hiệu thế và độ nhạy càng tăng. Mẫu có $t = 5\text{ nm}$ đạt thế cực đại $\Delta V_{\text{max}} = 0,90\text{ mV}$ (gấp 1,5 lần mẫu $15\text{ nm}$) và độ nhạy cực đại $S_{\text{max}} = 0,10\text{ mV/Oe}$ tương đương $20\text{ m}\Omega/\text{Oe}$ (gấp 1,4 lần mẫu $15\text{ nm}$). Vùng đáp ứng tuyến tính của cảm biến nằm trong dải từ trường rất hẹp từ $-10\text{ Oe}$ đến $+10\text{ Oe}$.

---

Kết quả và đóng góp

Bảng tổng hợp số liệu thực nghiệm của các cảm biến chế tạo

Dưới đây là bảng số liệu chi tiết về đặc tính điện thế và độ nhạy của các mẫu cảm biến đo tại dòng điện cấp $I = 5\text{ mA}$:

Kích thước $W \times L \times t$ ($\text{mm} \times \text{mm} \times \text{nm}$)	Độ lệch thế cực đại $\Delta V$ ($\text{mV}$)	Độ nhạy cực đại $S_{\text{max}}$ ($\text{mV/Oe}$)	Độ nhạy quy chuẩn $S_{\text{max}}$ ($\text{m}\Omega/\text{Oe}$)
$1 \times 5 \times 15$	$0,38$	$0,045$	$9$
$1 \times 7 \times 15$	$0,50$	$0,055$	$11$
$1 \times 10 \times 15$	$0,60$	$0,070$	$14$
$1 \times 10 \times 10$	$0,74$	$0,080$	$16$
$1 \times 10 \times 5$	$0,90$	$0,100$	$20$

Đóng góp học thuật và giải pháp kỹ thuật

1. Tối ưu hóa quy trình vi chế tạo: Xác lập điều kiện công nghệ phún xạ ổn định với trường ghim định hướng $H_{\text{Bias}} = 900\text{ Oe}$, kết hợp kiểm soát hình dạng thanh màng mỏng ($L/W = 10$) và giảm bề dày màng xuống $t = 5\text{ nm}$ để cực đại hóa dị hướng từ đơn trục và độ nhạy PHE.
2. So sánh với các công bố tiền nhiệm:
   • So với cảm biến PHE dạng chữ thập cấu trúc màng đa lớp trao đổi $\text{NiFe}/\text{IrMn}$ ($S = 2,5\text{ m}\Omega/\text{Oe}$), cảm biến đơn lớp $\text{NiFe}$ ($1\times 10\times 5\text{ nm}$) có độ nhạy cao gấp 8 lần.
   • So với cấu trúc van spin $\text{NiFe}/\text{Cu}/\text{NiFe}/\text{IrMn}$ ($S = 15,6\text{ m}\Omega/\text{Oe}$), độ nhạy của cảm biến trong nghiên cứu này cao gấp 1,3 lần.
   • So với cảm biến PHE cấu trúc cầu Wheatstone của D. Henriksen ($S \approx 150\text{ }\mu\text{V/Oe}$), cảm biến đạt độ nhạy bằng khoảng 2/3 nhưng quy trình công nghệ chế tạo và cấu trúc hình học đơn giản hơn đáng kể.
   • So với cảm biến AMR dạng cầu Wheatstone (độ nhạy cao hơn 1 bậc độ lớn), cảm biến PHE cấu trúc chữ thập có ưu điểm vượt trội là đường đặc trưng truyền dẫn đi qua gốc tọa độ (zero offset), cho phép phát hiện hạt từ sinh học mà không cần mạch cấp từ trường nuôi phức tạp.

---

Hạn chế và hướng nghiên cứu tiếp

• Hạn chế:

  • Nghiên cứu tập trung vào hệ vật liệu đơn lớp màng mỏng $\text{Ni}{80}\text{Fe}{20}$, chưa khảo sát ảnh hưởng của các lớp đệm (buffer layer) hoặc lớp phủ bảo vệ (capping layer) chống oxy hóa màng trong môi trường không khí.
  • Các phép đo kiểm tra độ nhạy mới được thực hiện trong điều kiện phòng thí nghiệm với từ trường một chiều giả lập, chưa tiến hành thử nghiệm bắt giữ và định lượng thực tế các hạt nano từ sinh học (magnetic beads).
  • Kích thước cảm biến chế tạo ở mức mi-li-mét ($1\times 10\text{ mm}^2$), chưa thu nhỏ xuống thang micro-mét để tích hợp vào các vi kênh dẫn chất lỏng (microfluidic channels).

• Hướng nghiên cứu tiếp:

  • Tiếp tục tối ưu hóa quy trình công nghệ để thu nhỏ kích thước hình học của cảm biến về thang vi mô nhằm tăng mật độ tích hợp.
  • Thử nghiệm chức năng hóa bề mặt cảm biến để ứng dụng trực tiếp trong việc định lượng hạt từ sinh học và nhận diện chuỗi DNA trên các vi mạch sinh học (biochip).

---

Giá trị tham khảo

• Đối tượng sử dụng: Tài liệu là nguồn tham khảo chuyên môn cho sinh viên, học viên cao học và nghiên cứu sinh thuộc các chuyên ngành Vật lý chất rắn, Vật lý kỹ thuật, Khoa học vật liệu và Công nghệ vi cơ điện tử (MEMS).
• Nội dung giá trị:
  • Cung cấp cơ sở lý thuyết có hệ thống về hiệu ứng Hall phẳng và mối liên hệ toán học - vật lý giữa PHE và AMR.
  • Quy trình thực nghiệm chi tiết về kỹ thuật phún xạ catốt kết hợp quang khắc mặt nạ polymer hai lớp.
  • Phương pháp phân tích đường cong từ trễ VSM và kỹ thuật xác định độ nhạy vi phân $S(H) = dV/dH$ trong đo lường cảm biến từ trường thấp.

---

Câu hỏi thường gặp

1. Cảm biến Hall phẳng trong khóa luận sử dụng vật liệu và cấu trúc hình học gì?
Cảm biến sử dụng màng mỏng sắt từ $\text{Ni}{80}\text{Fe}{20}$ (Permalloy) với cấu trúc chữ thập gồm hai thanh điện trở giống nhau đặt vuông góc, bề rộng thanh $W = 1\text{ mm}$, chiều dài thanh $L$ từ $5$ đến $10\text{ mm}$, bề dày màng $t$ từ $5$ đến $15\text{ nm}$ và hệ thống điện cực tiếp xúc bằng đồng ($\text{Cu}$).

2. Vai trò của từ trường ghim ($H_{\text{Bias}}$) trong quá trình phún xạ là gì và giá trị tối ưu bằng bao nhiêu?
Từ trường ghim được đặt dọc theo trục cảm biến trong suốt quá trình tạo màng nhằm định hướng mômen từ, tạo tính dị hướng từ đơn trục cho màng $\text{NiFe}$. Giá trị tối ưu được xác định qua thực nghiệm là $H_{\text{Bias}} = 900\text{ Oe}$, mang lại lực kháng từ nhỏ nhất và đường cong từ hóa dốc nhất.

3. Kích thước và bề dày màng ảnh hưởng như thế nào đến độ nhạy của cảm biến?
Cảm biến có tỉ số chiều dài trên chiều rộng ($L/W$) càng lớn và bề dày màng ($t$) càng mỏng thì độ lệch thế và độ nhạy càng cao. Mẫu có kích thước $1\times 10\times 5\text{ nm}$ cho độ nhạy cực đại lớn nhất ($S_{\text{max}} = 0,10\text{ mV/Oe}$, tương đương $20\text{ m}\Omega/\text{Oe}$).

4. Dải từ trường làm việc tuyến tính của cảm biến chữ thập này là bao nhiêu?
Qua khảo sát thực nghiệm tại dòng cấp $5\text{ mA}$, vùng làm việc tuyến tính của cảm biến nằm trong dải từ trường rất nhỏ, dao động từ $-10\text{ Oe}$ đến $+10\text{ Oe}$.

5. Ưu điểm nổi bật của cảm biến Hall phẳng dạng chữ thập so với cảm biến AMR cầu Wheatstone là gì?
Mặc dù có độ nhạy thấp hơn khoảng 1 bậc độ lớn so với cảm biến AMR cầu Wheatstone, cảm biến Hall phẳng dạng chữ thập có đường đặc trưng truyền dẫn đi qua gốc tọa độ ($V = 0$ khi $H = 0$), giúp việc đo đạc hạt từ sinh học không cần cung cấp thêm từ trường nuôi phân cực ban đầu.

---

Kết luận

Khóa luận của tác giả Trần Thị Cúc Quỳnh đã chế tạo thành công cảm biến đo từ trường màng mỏng $\text{Ni}{80}\text{Fe}{20}$ cấu trúc chữ thập dựa trên hiệu ứng Hall phẳng bằng phương pháp phún xạ catốt kết hợp quang khắc. Nghiên cứu đã làm sáng tỏ quy luật phụ thuộc của tính chất từ và tín hiệu cảm biến vào từ trường ghim, dị hướng hình dạng và bề dày màng, xác định cấu hình tối ưu $1\times 10\text{ mm}^2$ với bề dày $5\text{ nm}$ đạt độ nhạy cực đại $0,10\text{ mV/Oe}$ trong dải từ trường thấp từ $-10\text{ Oe}$ đến $+10\text{ Oe}$. Kết quả đạt được cung cấp cơ sở thực nghiệm quan trọng cho việc phát triển các linh kiện cảm biến từ trường nhỏ có cấu trúc đơn giản, tín hiệu không lệch điểm không, hướng tới ứng dụng trong các vi hệ thống phân tích y sinh học.

Trích đoạn nội dung tài liệu

CHƯƠNG 1 TỔNG QUAN 1. Phân loại vật liệu từ Người ta dựa vào dấu vào độ lớn của độ cảm từ (χ) và sự phụ thuộc vào nhiệt độ của nó mà phân loại vật liệu từ thành: chất nghịch từ, chất thuận từ, chất sắt từ, chất phản sắt từ và chất feri từ. Chất nghịch từ Chất nghịch từ là các chất không có mômen từ (tổng vectơ từ quỹ đạo và từ spin của toàn bộ điện tử bằng 0). Hiện tượng xuất hiện một mômen từ cảm ứng ngược chiều với từ trường ngoài khi đặt nguyên tử trong từ trường được gọi là hiện tượng nghịch từ.

Khi đặt vào từ trường ngoài trong các phân tử sẽ xuất hiện dòng điện phụ và tạo ra từ trường phụ ngược chiều từ trường ngoài theo xu hướng cảm ứng điện từ (hiệu ứng vật lý lượng tử). Như vậy, hiện tượng nghịch từ xảy ra trong bất kỳ chất nào đặt trong từ trường. Tuy nhiên, tính nghịch từ sẽ thể hiện rõ chủ yếu ở những chất mà khi chưa đặt trong từ trường ngoài mômen từ của nguyên tử hoặc phân tử bằng không nghĩa là tổng vectơ của mômen từ của tất cả các nguyên tử hay phân tử bằng không. Hầu như, tất cả vật liệu đều có hiệu ứng nghịch từ, song trong trường hợp mà hiệu ứng nghịch từ bị bao phủ hiệu ứng thuận từ hay sắt từ lớn hơn.

Các khí trơ, đa số các hợp chất hữu cơ, nhiều kim loại (như Bi, Zn, Au, Ag, Cu), nhựa, nước, thuỷ tinh, các khoáng vật như thạch anh, clorit, apatit, fenspat, plagiolazơ, êpiđôt, thạch anh. thuộc nhóm nghịch từ này. Chất thuận từ Chất thuận từ là những chất có từ tính yếu (trong ngành từ học xếp vào nhóm phi từ, có nghĩa là chất không có từ tính). Tính chất thuận từ thể hiện ở khả năng hưởng ứng thuận theo từ trường ngoài, có nghĩa là các chất này có mômen từ nguyên tử (nhưng giá trị nhỏ), khi có tác dụng của từ trường ngoài, các mômen từ này sẽ bị quay theo từ trường ngoài, làm cho cảm ứng từ tổng 3 cộng trong chất tăng lên.

Nếu mômen từ tổng cộng của các điện từ trong nguyên tử, phân tử hay ion khác không khi chưa đặt trong từ trường thì chúng có mômen từ Pm nào đó, nhưng khi chưa đặt chất thuận từ vào trong từ trường ngoài thì tổng các mômen từ này bằng không vì đặc tính phân bố ngẫu nhiên hỗn loạn của các mômen từ của các nguyên tử riêng biệt. Nếu ta đặt mẫu gồm N nguyên tử như vậy vào từ trường thì các mômen từ nguyên tử sẽ định hướng theo từ trường. Chất có tính như vậy gọi là chất thuận từ. Mômen từ hoặc do các spin không bù trừ của các điện tử trong nguyên tử hoặc do chuyển động quỹ đạo của điện tử xung quanh hạt nhân hoặc do đồng thời cả hai nguyên nhân gây nên.

Các chất thuận từ điển hình như: các kim loại kiềm (Na, K,.), oxi nitơ dưới dạng khí (NO), oxi, không khí, Platin (Pt), Al và một số kim loại khác.1: Hình ảnh mô tả sự sắp xếp mômen từ nguyên tử của chất thuận từ 1. Chất phản sắt từ Phản sắt từ là nhóm các vật liệu từ có trật tự từ mà trong cấu trúc gồm có 2 phân mạng từ đối song song và cân bằng nhau về mặt giá trị. Vật liệu phản sắt từ được liệt vào nhóm vật liệu có trật tự từ. Người ta còn gọi vật liệu phản sắt từ là vật liệu phi từ vì từ tính của chúng yếu.

Tính chất phản sắt từ bắt đầu từ tương tác trao đổi giữa các spin.
