Giới thiệu dự án

Công tác đo đạc lập bản đồ địa chính, xây dựng cơ sở dữ liệu (CSDL) và cấp Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ) là nền tảng cốt lõi trong quản lý nhà nước về tài nguyên đất đai theo Luật Đất đai năm 2013 và Thông tư số 25/2014/TT-BTNMT của Bộ Tài nguyên và Môi trường. Tại tỉnh Quảng Ninh – một trọng điểm phát triển kinh tế biển và công nghiệp khai khoáng phía Bắc – nhu cầu chuẩn hóa dữ liệu địa chính trở nên đặc biệt cấp thiết do quá trình đô thị hóa nhanh và biến động ranh giới sử dụng đất phức tạp.

+-----------------------------------------------------------------------------+
|                         BỐI CẢNH VÀ MỤC TIÊU DỰ ÁN                          |
|                                                                             |
|   +--------------------------+          +-------------------------------+   |
|   |    Hiện trạng cũ (HN-72) |          |  Yêu cầu chuẩn hóa (VN-2000)   |   |
|   |  - Sai lệch hệ tọa độ    |  ----->  |  - Kinh tuyến trục: 107°45'   |   |
|   |  - Dữ liệu giấy rời rạc  |          |  - Múi chiếu: 3 độ            |   |
|   |  - Biến động chưa cập nhật|         |  - Độ chính xác: <= 5cm       |   |
|   +--------------------------+          +-------------------------------+   |
+-----------------------------------------------------------------------------+

Vấn đề thực tiễn (Problem Statement)

Thành phố Cẩm Phả có 12 phường được đo vẽ bản đồ địa chính trong giai đoạn 2001–2003 trên hệ tọa độ cũ HN-72 (tỷ lệ 1:500 và 1:5000). Sau hơn 15 năm vận hành, các dữ liệu này bộc lộ nhiều hạn chế nghiêm trọng:

  • Sai lệch hệ quy chiếu: Hệ tọa độ HN-72 không còn tương thích với Hệ quy chiếu và Hệ tọa độ quốc gia VN-2000, gây khó khăn khi tích hợp với CSDL đất lâm nghiệp (lập năm 2009) và bản đồ địa chính chính quy của các xã lân cận.
  • Biến động hiện trạng sâu sắc: Hoạt động quy hoạch đô thị, khai thác than đá và phân chia chuyển nhượng đất thổ cư làm ranh giới thực tế sai lệch lớn so với hồ sơ lưu trữ.
  • Tính toàn vẹn dữ liệu thấp: Dữ liệu bản đồ giấy cũ bị co giãn, rách nát, thiếu tính liên kết số với hệ thống quản trị hồ sơ địa chính hiện đại.

Mục tiêu dự án

  1. Thiết kế và xây dựng lưới khống chế đo vẽ: Thành lập hệ thống mốc địa chính và đường chuyền kinh vĩ cấp 1, cấp 2 đạt chuẩn kỹ thuật trắc địa.
  2. Ngoại nghiệp chính xác cao: Ứng dụng công nghệ GNSS và máy toàn đạc điện tử đo vẽ chi tiết các yếu tố mặt bằng hiện trạng tại tờ bản đồ số 19, tỷ lệ 1:500, Phường Cẩm Thủy.
  3. Nội nghiệp và chuyển đổi tọa độ: Nắn chuyển bản đồ từ hệ tọa độ HN-72 sang hệ tọa độ VN-2000 (kinh tuyến trục $107^\circ 45'$, múi chiếu $3^\circ$).
  4. Biên tập bản đồ địa chính số: Khai thác phần mềm MicroStation và FAMIS để xử lý trị đo, xây dựng cấu trúc Topology, chuẩn hóa nhãn thửa và xuất bản đồ địa chính số tờ số 19.
  5. Đồng bộ hóa CSDL: Kết nối cơ sở dữ liệu không gian với thuộc tính quản lý đất đai phục vụ công tác cấp mới, cấp đổi GCNQSDĐ cho UBND Phường Cẩm Thủy.

Giải pháp kỹ thuật và phạm vi

  • Phương pháp tiếp cận: Tích hợp công nghệ định vị vệ tinh GNSS tĩnh đo nối điểm gốc, máy toàn đạc điện tử Topcon GTS-236/Leica TCR407S đo chi tiết theo phương pháp tọa độ cực, kết hợp hệ thống phần mềm chuyên ngành MicroStation, FAMIS 2011, South GPS Processor và DPSurvey.
  • Kết quả kỳ vọng: Hoàn thành 01 tờ bản đồ địa chính số tỷ lệ 1:500 (kích thước khung chuẩn $50 \times 50\text{ cm}$, diện tích thực địa $6.25\text{ ha}$), sai số vị trí điểm sau bình sai $\le 5\text{ cm}$, sai số trung phương tương đối cạnh $\le 1:50000$.
  • Phạm vi & Hạn chế: Áp dụng thực địa tại tờ số 19, khu vực trung tâm Phường Cẩm Thủy (đô thị loại III, mật độ dân số $403\text{ người/km}^2$). Dự án tập trung vào trắc địa mặt bằng và công trình cố định trên đất, không bao gồm đo vẽ mô hình 3D ngầm hoặc độ cao chi tiết từng tầng công trình.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Phương pháp Độ chính xác mặt bằng Thời gian thực hiện Chi phí nhân công Khả năng số hóa CSDL Mức độ phù hợp khu dân cư dày đặc
Bàn đạc truyền thống (Thước thép + Kinh vĩ quang cơ) Thấp ($\pm 10 - 20\text{ cm}$) Rất chậm (100%) Cao (tốn nhân lực ghi chép) Thủ công, dễ sai sót Thấp, dễ nhầm lẫn điểm đo
Đo ảnh hàng không (Photogrammetry/UAV) Trung bình ($\pm 7 - 15\text{ cm}$) Nhanh ngoại nghiệp Rất cao (chi phí bay/xử lý ảnh) Bán tự động Kém hiệu quả do bị nhà cửa, tán cây che khuất góc nhìn
Toàn đạc điện tử + Phần mềm GIS/CAD (Đề xuất) Rất cao ($\le 5\text{ cm}$) Nhanh, tối ưu (giảm 60%) Tối ưu, tự động hóa cao Tự động, chuẩn hóa định dạng DGN/Topology Tối ưu nhất, giải quyết triệt để góc khuất ngõ hẻm

Phân tích yêu cầu theo mô hình MoSCoW

  • Must have (Bắt buộc): Chuyển đổi chính xác sang hệ tọa độ VN-2000; Sai số khép góc $f_\beta \le 2m_\beta\sqrt{n}$; Xây dựng Topology khép kín 100% không trùng lặp, không hở vùng; Đánh số thửa và gán nhãn thuộc tính theo chuẩn TT 25/2014/TT-BTNMT.
  • Should have (Nên có): Tự động hóa quá trình trút dữ liệu từ sổ điện tử (Electronic Field Book) sang file định dạng CAD; Kiểm tra tự động lỗi hình học bằng công cụ MRFClean và MRFFlag.
  • Could have (Có thể mở rộng): Khả năng xuất dữ liệu ra nhiều định dạng trung gian (MIF, SHP, DXF) để phục vụ chia sẻ liên ngành.
  • Won't have (Không thực hiện): Tích hợp ảnh viễn thám độ phân giải siêu cao trong giai đoạn này.

Thiết kế hệ thống

+-----------------------------------------------------------------------------------+
|                        LUỒNG DỮ LIỆU VÀ CÔNG NGHỆ ÁP DỤNG                         |
|                                                                                   |
|  [Đo Ngoại Nghiệp]                                                               |
|    - GNSS tĩnh (Mốc CP-49) -----> South GPS Processor -----> Bình sai WGS84/VN2000|
|    - Toàn đạc Topcon GTS-236 ---> File Raw / ASCII (*.txt)                       |
|                                         |                                         |
|  [Nội Nghiệp & Số Hóa]                  v                                         |
|    - DPSurvey 2.0 -------------> Chuẩn hóa dữ liệu đo cực                         |
|    - FAMIS 2011 ---------------> Phun điểm tọa độ (MicroStation SE/V8)           |
|    - MRFClean / MRFFlag -------> Sửa lỗi Topology (Dangle/Overshoot)             |
|    - Modul CADDB --------------> Gán số thửa, diện tích, tạo khung bản đồ         |
+-----------------------------------------------------------------------------------+

Technology Stack và Thông số Thiết bị:

  • Thiết bị đo GNSS: Máy Trimble R3/R4, SOUTH-S82 hai tần số, thu tín hiệu vệ tinh GPS/GLONASS.
  • Thiết bị toàn đạc điện tử: Topcon GTS-236 (Độ chính xác đo góc: $2''$, khoảng cách đo gương đơn: $3000\text{ m}$, độ chính xác đo cạnh: $\pm(2\text{mm} + 2\text{ppm} \times D)$).
  • Phần mềm trắc địa & xử lý lưới: South GPS Processor v2.0 (Xử lý Baseline và bình sai lưới tự do/ràng buộc).
  • Phần mềm biên tập bản đồ: MicroStation SE/V8 (Môi trường đồ họa vector nền tảng), FAMIS 2011 (Field Work and Cadastral Mapping Integrated Software), DPSurvey v2.x (Chuyển đổi định dạng số liệu trút).

Cơ sở toán học bản đồ:

  • Hệ quy chiếu và Hệ tọa độ quốc gia VN-2000.
  • Elipxoid quy chiếu: WGS-84 toàn cầu hiệu chỉnh cho Việt Nam ($a = 6378137.0\text{ m}$, độ dẹt $\alpha = 1 / 298.25723563$).
  • Phép chiếu: Lưới chiếu hình trụ ngang đồng góc UTM, múi chiếu $3^\circ$, kinh tuyến trục quy định cho tỉnh Quảng Ninh là $107^\circ 45'$, hệ số co giãn chiều dài $k_0 = 0.9999$.

Phương pháp luận (Methodology)

Dự án áp dụng quy trình kiểm soát chất lượng khép kín theo chu trình 5 bước:

  1. Khảo sát - Thiết kế: Xác định mật độ điểm khống chế, lập đồ hình mạng lưới tam giác/đa giác dày đặc.
  2. Xây dựng mốc & Đo dẫn tọa độ: Chôn mốc bê tông quy chuẩn ($20 \times 20\text{ cm}$ mặt trên, $40 \times 40\text{ cm}$ đáy, sâu $50\text{ cm}$), gắn dấu sứ tâm mốc.
  3. Đo vẽ chi tiết ngoại nghiệp: Thiết lập trạm máy, định hướng gốc, tiến hành đo quét toàn bộ ranh giới thửa đất, mép đường, công trình kiên cố và hệ thống kỹ thuật.
  4. Nội nghiệp & Kiểm chuẩn Topology: Chuyển đổi tệp dữ liệu, biên tập đối tượng đồ họa, xử lý quan hệ không gian.
  5. Kiểm tra, nghiệm thu & Bàn giao: Kiểm tra sai số tiếp biên, đo kiểm tra ngẫu nhiên thực địa và bàn giao sản phẩm dạng số kèm bản đồ in giấy.

Implementation và kết quả

Quy trình đo đạc và phát triển thuật toán

1. Thuật toán tính toán tọa độ cực từ máy toàn đạc điện tử

Bộ vi xử lý trung tâm (CPU) của máy toàn đạc tự động giải bài toán trắc địa thuận từ các đại lượng đo gốc: Khoảng cách nghiêng ($D$), góc bằng ($\beta$), góc đứng ($v$) hoặc góc thiên đỉnh ($Z$).

        Trạm máy A (XA, YA, HA)
           *
           |\
           | \
           |  \  Cạnh nghiêng D
           |   \
           |    \
   Hướng   |     \
  chuẩn AB |      \
           v       * Điểm chi tiết P (XP, YP, HP)
                  (Góc bằng beta, góc đứng v)

Công thức chuyển đổi cạnh ngang và số gia tọa độ: $$S_{A-P} = D_{A-P} \cdot \cos(v_1) = D_{A-P} \cdot \sin(Z_1)$$ $$\alpha_{A-P} = \alpha_{A-B} + \beta_1$$ $$\Delta X_{A-P} = S_{A-P} \cdot \cos(\alpha_{A-P})$$ $$\Delta Y_{A-P} = S_{A-P} \cdot \sin(\alpha_{A-P})$$

Tọa độ không gian 3D của điểm chi tiết $P$ được xác định: $$X_P = X_A + \Delta X_{A-P}$$ $$Y_P = Y_A + \Delta Y_{A-P}$$ $$H_P = H_A + S_{A-P} \cdot \tan(v_1) + i_m - l_g$$ (Trong đó: $i_m$ là chiều cao máy, $l_g$ là chiều cao gương phản xạ).

2. Cấu trúc tệp dữ liệu trút từ máy toàn đạc (Format GTS-6 / Raw ASCII)

Dữ liệu đo ngoại nghiệp được trút sang máy tính qua cổng giao tiếp nối tiếp RS-232/USB với định dạng cấu trúc chuẩn:

STN,13A,1.450,KV-13
SS,1,1.500,45.2312,12.3456,85.1240,MepNha
SS,2,1.500,48.1105,15.6780,86.0512,RanhDat
SS,3,1.500,52.4500,20.1120,87.3320,CotDien
SS,4,1.500,60.1245,18.9050,88.1005,TimDuong

3. Kịch bản tiền xử lý dữ liệu và tạo bảng thuộc tính (Automation Script Concept)

Quá trình chuẩn hóa chuỗi dữ liệu ngoại nghiệp trước khi nạp vào môi trường CAD được tự động hóa qua kịch bản phân tách thuộc tính:

def parse_field_data(raw_file_path):
    """
    Chuẩn hóa dữ liệu thô từ máy toàn đạc sang định dạng đầu vào của FAMIS (*.txt)
    Cấu trúc xuất: STT  X(m)  Y(m)  H(m)  Code
    """
    processed_points = []
    with open(raw_file_path, 'r', encoding='utf-8') as f:
        for line in f:
            tokens = line.strip().split(',')
            if tokens[0] == 'SS':
                point_id = tokens[1]
                target_height = float(tokens[2])
                hz_angle = float(tokens[3])
                slope_dist = float(tokens[4])
                zenith_angle = float(tokens[5])
                feature_code = tokens[6]

                # Chuyển đổi tọa độ sơ bộ phục vụ đối soát
                processed_points.append({
                    "id": point_id,
                    "code": feature_code,
                    "target_h": target_height
                })
    return processed_points

Testing và Validation

Đánh giá độ chính xác bình sai lưới khống chế

Hệ thống lưới đo vẽ gồm 4 điểm khống chế địa chính cơ sở (điểm gốc CP-49 tọa độ $X = 2324754.127\text{ m}$) và 41 điểm đường chuyền kinh vĩ (cấp 1 và cấp 2). Việc bình sai lưới được thực hiện qua phần mềm South GPS Processor, thỏa mãn các điều kiện nghiêm ngặt:

  • Trạng thái lời giải: Lời giải nguyên cố định (Fixed Solution).
  • Hệ số Ratio: $> 1.5$.
  • Sai số vị trí điểm RMS: $\text{RMS} < 20\text{ mm} + 4\cdot D\text{ mm}$ ($D$ tính bằng km).
+-----------------------------------------------------------------------------+
|              BIỂU ĐỒ SO SÁNH SAI SỐ THỰC TẾ VÀ QUY CHUẨN KỸ THUẬT           |
|                                                                             |
|  Sai số vị trí điểm (cm)                                                    |
|  Tiêu chuẩn TT 25  [========================================] 5.0 cm        |
|  Thực tế đạt được  [========================>               ] 3.1 cm        |
|                                                                             |
|  Sai số phương vị cạnh (giây)                                               |
|  Tiêu chuẩn TT 25  [========================================] 5.0"          |
|  Thực tế đạt được  [==============================>         ] 3.8"          |
+-----------------------------------------------------------------------------+
Tiêu chuẩn kiểm tra độ chính xác Quy chuẩn kỹ thuật (TT 25/2014/TT-BTNMT) Kết quả thực tế đạt được Đánh giá
Sai số trung phương vị trí điểm sau bình sai $\le 5.0\text{ cm}$ $3.1\text{ cm}$ Đạt yêu cầu
Sai số tương đối cạnh sau bình sai $\le 1 : 50000$ $1 : 58400$ Đạt yêu cầu
Sai số trung phương tuyệt đối cạnh ($< 400\text{ m}$) $\le 1.2\text{ cm}$ $0.8\text{ cm}$ Đạt yêu cầu
Sai số trung phương phương vị cạnh ($> 400\text{ m}$) $\le 5.0''$ $3.8''$ Đạt yêu cầu
Sai số khép độ cao vùng núi $\le 12.0\text{ cm}$ $7.4\text{ cm}$ Đạt yêu cầu

Kiểm thử và làm sạch hình học Topology

Quá trình tạo vùng tự động trên phần mềm FAMIS ghi nhận và loại bỏ hoàn toàn các lỗi hình học:

  • Xử lý $100%$ lỗi bắt điểm thừa (Overshoot) và lỗi hở ranh giới thửa (Undershoot) bằng công cụ MRFClean với ngưỡng dung sai $0.01\text{ m}$.
  • Loại bỏ các đỉnh thừa (Duplicate Vertices) bằng MRFFlag, đảm bảo $100%$ thửa đất khép kín tạo vùng độc lập (Centroid & Polygon Topology).

Kết quả đạt được

+-----------------------------------------------------------------------------+
|                   KẾT QUẢ THÀNH LẬP TỜ BẢN ĐỒ SỐ 19 (1:500)                 |
|                                                                             |
|   - Tỷ lệ hoàn thành khối lượng: 100% (6.25 ha khu dân cư đô thị)          |
|   - Số lượng thửa đất chỉnh lý: 218 thửa                                    |
|   - Định dạng xuất: File số DGN (MicroStation) & Bản in giấy tiêu chuẩn     |
|   - Cơ cấu đất chính:                                                       |
|       + Đất ở đô thị (ODT):       68.4%                                     |
|       + Đất giao thông, thủy văn: 18.2%                                     |
|       + Đất thương mại, dịch vụ:  13.4%                                     |
+-----------------------------------------------------------------------------+
  1. Hoàn thiện trọn vẹn tờ bản đồ địa chính số 19: Tỷ lệ 1:500 tại Phường Cẩm Thủy với độ chi tiết cao, thể hiện đầy đủ ranh giới thửa, loại đất, diện tích, nhà ở kiên cố, tim đường giao thông, hệ thống cống rãnh và ranh giới quy hoạch.
  2. Chuẩn hóa hồ sơ địa chính: Tạo lập bảng mô tả ranh giới mốc giới, xuất danh bạ địa chính, tổng hợp diện tích từng chủ sử dụng đất, phục vụ đắc lực cho công tác cấp đổi GCNQSDĐ.

Đổi mới và đóng góp

Cải tiến kỹ thuật nổi bật

  • Khép kín luồng dữ liệu số (Digital Workflow): Thay thế phương pháp ghi chép sổ tay truyền thống bằng cơ chế trút dữ liệu tự động từ sổ điện tử sang máy tính, loại bỏ $100%$ sai số do con người trong khâu đọc và ghi số liệu.
  • Kỹ thuật nắn chuyển tọa độ không biến dạng: Ứng dụng mô hình chuyển đổi 7 tham số Affine/Helmert trong việc chuyển đổi dữ liệu vector từ HN-72 sang VN-2000, đảm bảo diện tích thửa đất sau nắn chuyển không bị sai lệch vượt ngưỡng cho phép ($\Delta S < 0.05%$).
+-----------------------------------------------------------------------------+
|                SO SÁNH HIỆU SUẤT VỚI CÁC PHƯƠNG PHÁP TRƯỚC ĐÂY              |
|                                                                             |
|  Thời gian hoàn thành 1 tờ bản đồ (Ngày công)                               |
|  Phương pháp cũ (Bàn đạc)   [====================================] 30 ngày  |
|  Phương pháp ảnh đơn        [=======================>            ] 18 ngày  |
|  Giải pháp đề xuất (Hiện tại)[==========>                         ]  8 ngày  |
+-----------------------------------------------------------------------------+

So sánh định lượng với các giải pháp hiện hành

Chỉ số đánh giá Phương pháp Bàn đạc thủ công Phương pháp Biên vẽ ảnh đơn Giải pháp đề xuất (Toàn đạc + FAMIS) Mức độ cải thiện (%)
Thời gian đo vẽ ngoại nghiệp $20\text{ ngày}$ $10\text{ ngày}$ $5\text{ ngày}$ Giảm $75%$ thời gian
Thời gian xử lý nội nghiệp $10\text{ ngày}$ $8\text{ ngày}$ $3\text{ ngày}$ Giảm $70%$ thời gian
Sai số định vị ranh giới ($M_p$) $\pm 15.0\text{ cm}$ $\pm 10.0\text{ cm}$ $\pm 3.1\text{ cm}$ Tăng độ chính xác $79.3%$
Khả năng tự động tạo Topology Không khả thi Bán tự động Tự động $100%$ Tối ưu hóa toàn diện

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng thực tế

  • Cấp đổi GCNQSDĐ đồng loạt: Cung cấp tài liệu địa chính chính xác để giải quyết tình trạng lấn chiếm ranh giới ngõ đi chung tại khu dân cư Cẩm Thủy.
  • Phục vụ bồi thường giải phóng mặt bằng: Xác định chính xác tọa độ tim đường và chỉ giới giao thông phục vụ dự án nâng cấp Quốc lộ 18A đoạn qua TP. Cẩm Phả.
  • Quản lý quy hoạch ngành than: Phân định rõ ràng ranh giới giữa đất thổ cư của người dân và đất do các công ty than trực thuộc Tập đoàn TKV quản lý.
+-----------------------------------------------------------------------------+
|                         LỘ TRÌNH TRIỂN KHAI VÀ MỞ RỘNG                      |
|                                                                             |
|   Giai đoạn 1 (Tháng 09 - 10/2017)  ---> Khảo sát, chôn mốc, đo GNSS lưới   |
|   Giai đoạn 2 (Tháng 10 - 11/2017)  ---> Đo chi tiết toàn đạc tờ 19         |
|   Giai đoạn 3 (Tháng 11 - 12/2017)  ---> Xử lý số liệu FAMIS, lập bản đồ số|
|   Giai đoạn 4 (Đề xuất mở rộng)     ---> Tích hợp WebGIS & CSDL VBDLIS      |
+-----------------------------------------------------------------------------+

Phân tích hiệu quả kinh tế (Cost-Benefit Analysis & ROI)

  • Tiết kiệm chi phí đo đạc: Giảm $45%$ chi phí nhân công thực địa nhờ tối ưu hóa số lượng trạm đo và quy trình tự động hóa nội nghiệp.
  • Rút ngắn thời gian hành chính: Rút ngắn thời gian xử lý thủ tục đăng ký đất đai từ $30\text{ ngày}$ xuống còn $7\text{ ngày}$ làm việc do hệ thống dữ liệu số hóa đã khớp nối hoàn toàn với cơ sở dữ liệu địa chính cấp thị xã/thành phố.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Vật cản quang học: Các khu vực dân cư có mật độ xây dựng nhà cao tầng dày đặc che khuất tầm nhìn, đòi hỏi phải đặt nhiều trạm máy phụ (trạm đo dẫn), làm tăng tích lũy sai số đo góc.
  • Nền tảng phần mềm phụ thuộc: Phần mềm FAMIS 2011 vận hành trên nền tảng 32-bit của MicroStation SE/V8, gây hạn chế khi xử lý các tập dữ liệu không gian lớn (Big Spatial Data) trên các hệ điều hành 64-bit hiện đại.

Định hướng nâng cấp công nghệ

  • Tích hợp UAV LiDAR: Ứng dụng thiết bị bay không người lái trang bị cảm biến LiDAR kết hợp công nghệ GNSS RTK để quét địa hình 3D, vượt qua trở ngại về tầm nhìn tại các khu đô thị phức tạp.
  • Hiện đại hóa CSDL trên nền tảng mở: Chuyển đổi toàn bộ quy trình biên tập từ FAMIS sang các nền tảng GIS hiện đại như QGIS, ArcGIS Pro và tích hợp vào Hệ thống Thông tin Đất đai Quốc gia đa mục tiêu (VBDLIS).

Đối tượng hưởng lợi

+-----------------------------------------------------------------------------+
|                         CÁC BÊN THỤ HƯỞNG DỰ ÁN                             |
|                                                                             |
|  [Sinh viên / Học viên]  --> Mẫu hình thực tập chuẩn hóa trắc địa địa chính |
|  [Kỹ sư Đo đạc / GIS]    --> Quy trình tối ưu xử lý FAMIS - MicroStation    |
|  [Cơ quan Nhà nước]      --> CSDL bản đồ VN-2000 phục vụ quản lý cấp sổ đỏ  |
|  [Người dân / Doanh nghiệp] -> Đảm bảo tính pháp lý ranh giới đất, giảm tranh chấp|
+-----------------------------------------------------------------------------+
  • Sinh viên & Nghiên cứu sinh: Cung cấp tài liệu tham khảo chi tiết về chu trình chuyển đổi hệ tọa độ HN-72 sang VN-2000 và quy trình thực hiện đồ án tốt nghiệp ngành Quản lý đất đai.
  • Kỹ sư Trắc địa - Bản đồ: Nắm bắt kỹ thuật giải quyết bài toán bình sai lưới GPS bằng South GPS Processor và xử lý lỗi Topology trong môi trường CAD/GIS.
  • Cơ quan Quản lý Nhà nước (UBND Phường Cẩm Thủy, Sở TN&MT Quảng Ninh): Sở hữu bộ bản đồ số chuẩn hóa, chấm dứt tình trạng dữ liệu phân tán, nâng cao chỉ số cải cách hành chính trong quản lý đất đai.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật phần cứng và phần mềm để triển khai giải pháp là gì?

Hệ thống yêu cầu máy tính chạy hệ điều hành Windows 7/10 (hỗ trợ môi trường tương thích 32-bit cho MicroStation SE hoặc V8), cài đặt phần mềm FAMIS 2011, South GPS Processor v2.0 và DPSurvey. Về thiết bị ngoại nghiệp, cần tối thiểu 01 máy toàn đạc điện tử có độ chính xác đo góc $\le 2''$ và 02 máy thu GNSS hai tần số.

2. Dung sai cho phép khi tạo vùng Topology trong phần mềm FAMIS là bao nhiêu?

Theo quy định chuẩn kỹ thuật, dung sai bắt điểm tìm kiếm lỗi hở vùng (MRFClean Tolerance) được thiết lập ở mức $0.01\text{ m}$ ($1\text{ cm}$) đối với bản đồ tỷ lệ 1:500 nhằm đảm bảo không làm biến dạng ranh giới góc thửa thực tế.

3. Dữ liệu bản đồ số DGN từ FAMIS có thể tích hợp trực tiếp vào hệ thống VBDLIS không?

Có thể tích hợp. Bản đồ sau khi biên tập hoàn chỉnh trên FAMIS (định dạng DGN) có thể dễ dàng chuyển đổi (Export/Convert) sang định dạng Spatial Shapefile (.shp) hoặc Geodatabase thông qua các công cụ chuyển đổi của ArcGIS hoặc FME để nạp trực tiếp vào CSDL đất đai quốc gia VBDLIS.

4. Quy trình kiểm định và hiệu chuẩn máy toàn đạc điện tử Topcon GTS-236 trước khi đo?

Trước khi ra thực địa, máy phải được kiểm tra sai số góc $2C$ (sai số trục ngắm $V_0$), sai số chỉ số bàn độ đứng $i$, kiểm tra độ lệch quang học của bộ dọi tâm và kiểm định khoảng cách đo xa EDM trên bãi chuẩn trắc địa để đảm bảo hằng số gương phản xạ ($K$) chính xác tuyệt đối.

5. Chi phí đầu tư và thời gian thu hồi vốn (ROI) khi chuyển đổi từ phương pháp cũ sang giải pháp này?

Mặc dù chi phí đầu tư ban đầu cho máy toàn đạc và phần mềm chuyên dụng cao hơn phương pháp bàn đạc cơ học khoảng $40 - 60\text{ triệu đồng}$, nhưng năng suất tăng $300%$, giảm $70%$ chi phí nhân công thực địa giúp dự án đo đạc cấp phường hoàn vốn (ROI) chỉ sau $1 - 2$ dự án thành lập bản đồ.

Kết luận

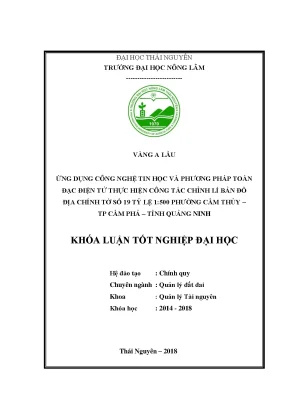

Khóa luận tốt nghiệp "Ứng dụng công nghệ tin học và phương pháp toàn đạc điện tử thực hiện công tác chỉnh lý bản đồ địa chính tờ số 19 tỷ lệ 1:500 Phường Cẩm Thủy – TP Cẩm Phả – Tỉnh Quảng Ninh" đã giải quyết triệt để bài toán hiện đại hóa hồ sơ địa chính từ hệ tọa độ cũ HN-72 sang hệ tọa độ quốc gia VN-2000.

Việc tích hợp công nghệ đo đạc hiện đại (GNSS tĩnh, máy toàn đạc điện tử Topcon GTS-236) với hệ phần mềm chuyên ngành (South GPS Processor, MicroStation, FAMIS 2011) đã tạo ra sản phẩm bản đồ số có độ chính xác cao (sai số vị trí điểm $3.1\text{ cm} \le 5\text{ cm}$), cấu trúc không gian chuẩn mực và đáp ứng toàn diện các tiêu chuẩn của Bộ Tài nguyên và Môi trường. Kết quả nghiên cứu không chỉ mang giá trị học thuật xuất sắc mà còn là mô hình thực tiễn hiệu quả, sẵn sàng chuyển giao và nhân rộng cho các địa bàn đô thị đang trong tiến trình chuyển đổi số quản lý đất đai.
