Giới thiệu dự án

Công tác quản lý nhà nước về đất đai đóng vai trò then chốt trong sự phát triển kinh tế - xã hội tại Việt Nam. Theo quy định của Luật Đất đai 2013 và các văn bản hướng dẫn từ Bộ Tài nguyên và Môi trường (Thông tư số 25/2014/TT-BTNMT, Thông tư số 30/2013/TT-BTNMT), việc xây dựng cơ sở dữ liệu địa chính đồng bộ và chính quy là nền tảng bắt buộc để cấp Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ), giải quyết tranh chấp và quy hoạch không gian lãnh thổ. Tuy nhiên, tại các địa bàn miền núi như xã Tứ Quận, huyện Yên Sơn, tỉnh Tuyên Quang (diện tích tự nhiên 3.627,01 ha), hồ sơ địa chính truyền thống còn phân tán, ranh giới thửa đất canh tác lâm nghiệp và thổ cư biến động phức tạp do địa hình chia cắt bởi sông Lô và các dãy đồi núi thấp.

Vấn đề cốt lõi đặt ra là phương pháp đo đạc thủ công bằng máy kinh vĩ quang cơ kết hợp số hóa giấy trước đây bộc lộ sai số tích lũy lớn, thời gian xử lý nội nghiệp kéo dài, không đảm bảo tính toàn vẹn cấu trúc hình học (Topology) và thiếu khả năng liên kết dữ liệu thuộc tính phục vụ hệ thống thông tin đất đai (LIS). Đề tài "Ứng dụng công nghệ tin học và phương pháp toàn đạc điện tử thành lập bản đồ địa chính tờ số 01 tỷ lệ 1:1000 xã Tứ Quận - huyện Yên Sơn - tỉnh Tuyên Quang" được triển khai nhằm giải quyết triệt để các tồn tại trên thông qua quy trình công nghệ tích hợp đo vẽ thực địa tự động hóa và biên tập số hóa chuyên ngành.

Mục tiêu cụ thể của dự án gồm:

  1. Thiết kế và đo đạc mạng lưới khống chế đo vẽ (đường chuyền kinh vĩ cấp 1 và cấp 2) trong Hệ quy chiếu và Hệ tọa độ quốc gia VN-2000, kinh tuyến trục $106^\circ00'$, múi chiếu $3^\circ$.
  2. Ứng dụng máy toàn đạc điện tử thu thập tọa độ cực không gian 3D ($X, Y, H$) cho toàn bộ các điểm đặc trưng ranh giới thửa đất, công trình xây dựng, giao thông và thủy hệ.
  3. Chuẩn hóa quy trình xử lý dữ liệu ngoại nghiệp tự động, thực hiện bình sai chặt chẽ bằng phần mềm chuyên dụng và xử lý hình học Topology trên môi trường MicroStation kết hợp FAMIS.
  4. Biên tập và xuất bản hoàn chỉnh tờ bản đồ địa chính số 01 tỷ lệ 1:1000 (khung tiêu chuẩn $50 \times 50\text{ cm}$, tương đương 25 ha thực địa) đạt độ chính xác vị trí điểm góc thửa $\le 0{,}1\text{ mm}$ trên bản đồ giấy theo quy chuẩn ngành.

Phạm vi nghiên cứu tập trung vào tờ bản đồ số 01 tại xã Tứ Quận trong giai đoạn khảo sát và thành lập từ tháng 03/2018 đến tháng 06/2018, kết hợp kiểm định nghiệm thu thực địa chặt chẽ.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi triển khai công nghệ toàn đạc điện tử tích hợp CAD/GIS, việc thành lập bản đồ địa chính tại địa phương gặp nhiều hạn chế khi so sánh giữa các phương pháp kỹ thuật:

Tiêu chí đánh giá Phương pháp Kinh vĩ quang cơ + Bàn đạc Phương pháp Ảnh hàng không / Viễn thám Toàn đạc điện tử + Hệ phần mềm FAMIS/MicroStation
Độ chính xác mặt bằng ($m_p$) Thấp ($> 0{,}3\text{ mm}$ trên bản đồ), dễ sai số đọc/ghi Trung bình ($0{,}2 - 0{,}3\text{ mm}$), phụ thuộc GCP và giải đoán ảnh Rất cao ($< 0{,}1\text{ mm}$ trên bản đồ, sai số điểm đo $\le 5\text{ cm}$)
Mức độ phụ thuộc địa hình Bị hạn chế nặng nề bởi địa hình đồi dốc, che khuất Bị che khuất bởi tán rừng sản xuất, khe suối sâu Linh hoạt, đo ngắm trực tiếp tới các góc khuất qua gương phản xạ
Mức độ tự động hóa Rất thấp (ghi sổ tay giấy, tính giải tích thủ công) Tự động hóa nắn ảnh, nhưng tốn công giải đoán thực địa Hoàn toàn tự động từ trút dữ liệu (Electronic Field Book) đến tạo vùng
Thời gian thi công Rất dài, dễ xảy ra sai số chủ quan Nhanh ở diện tích lớn, chậm ở khâu xác định chủ quản lý Tối ưu cho cấp xã/thôn, đồng bộ dữ liệu đồ họa và thuộc tính tức thì

Phân tích yêu cầu hệ thống theo mô hình MoSCoW:

  • Must have (Bắt buộc): Tuân thủ tuyệt đối chuẩn dữ liệu VN-2000 (Elipsoid WGS-84, phép chiếu UTM $3^\circ$); sai số khép góc $f_\beta \le 2m_\beta\sqrt{n}$; tự động đóng vùng thửa đất dạng Topology không có lỗi dangles/undershoots; tạo bảng nhãn thửa và khung bản đồ chuẩn tỷ lệ 1:1000.
  • Should have (Nên có): Tự động hóa trút số liệu trực tiếp từ cổng truyền thông RS-232C/USB của máy toàn đạc sang máy tính; xử lý mã địa vật tự động khi phun điểm.
  • Could have (Có thể mở rộng): Kết nối hai chiều với cơ sở dữ liệu thuộc tính hồ sơ địa chính CADDB/VBDLIS.
  • Won't have (Không áp dụng trong phạm vi): Sử dụng thiết bị quét LiDAR 3D hoặc ảnh bay chụp không người lái (UAV) do rào cản chi phí thiết bị tại thời điểm nghiên cứu.

Thiết kế hệ thống

Hệ thống công nghệ thành lập bản đồ địa chính số được thiết kế theo luồng kiến trúc module hóa:

Cấu hình công nghệ và thông số kỹ thuật tiêu chuẩn:

  • Hệ quy chiếu toán học: VN-2000, Kinh tuyến trục $106^\circ00'$ (Tỉnh Tuyên Quang), Múi chiếu $3^\circ$, Bán trục lớn $a = 6.378.137{,}0\text{ m}$, Độ dẹt $\alpha = 1/298{,}25723563$.
  • Thiết bị ngoại nghiệp: Máy toàn đạc điện tử (Topcon/Sokkia/South) với độ chính xác đo góc $m_\beta = 2'' - 5''$, độ chính xác đo cạnh $m_D = \pm(2\text{ mm} + 2\text{ ppm} \cdot D)$.
  • Phần mềm xử lý:
    • Bentley MicroStation (SE / V8.0): Đảm nhiệm môi trường đồ họa vector 2D/3D đa lớp (Level 1 đến Level 63).
    • FAMIS (Cadastral Mapping Integrated Software): Module chuyên dụng cho ngành địa chính Việt Nam quản lý khu đo, xử lý mã địa vật, gán nhãn và tạo cấu trúc hình học đóng.
    • ProNet: Phần mềm bình sai chặt chẽ lưới trắc địa mặt bằng tự do và phù hợp.

Methodology

Quy trình triển khai áp dụng phương pháp luận chuẩn theo mô hình thác nước có kiểm soát chất lượng nghiêm ngặt:

[Khảo sát & Thu thập số liệu] ➔ [Thiết kế & Chôn mốc lưới khống chế] ➔ [Đo đạc góc - cạnh đường chuyền]
➔ [Bình sai nội nghiệp VN-2000] ➔ [Đo vẽ chi tiết theo phương pháp tọa độ cực] ➔ [Xử lý Topology & Biên tập DGN]
➔ [Đối soát thực địa & Nghiệm thu hoàn công]

Kế hoạch tiến độ và quản trị rủi ro:

  • Rủi ro che khuất tầm nhìn trắc địa do thảm thực vật: Khắc phục bằng cách phát quang cục bộ hành lang ngắm và phát triển trạm đo phụ (trạm dẫn) theo phương pháp giao hội góc - cạnh.
  • Rủi ro sai số lệch tâm máy và tâm tiêu: Bắt buộc sử dụng bộ gá dọi tâm quang học định kỳ kiểm nghiệm bọt thủy tròn và bọt thủy dài trước mỗi ca đo.

Implementation và kết quả

Development process

Quá trình thu thập và xử lý dữ liệu được thực hiện tuần tự qua hai giai đoạn ngoại nghiệp và nội nghiệp.

1. Cơ sở toán học của thuật toán tính tọa độ cực tại trạm đo: Tại trạm máy $A(X_A, Y_A, H_A)$ định hướng về trạm $B(X_B, Y_B)$, khi đo tới điểm chi tiết $P_i$, máy toàn đạc tự động ghi nhận khoảng cách nghiêng $D_i$, góc bằng $\beta_i$ và góc đứng $v_i$. Thuật toán quy đổi tọa độ phẳng và độ cao được thực hiện theo cấu trúc giải tích:

$$\Delta X_{A-P_i} = S_{A-P_i} \cdot \cos \alpha_{A-P_i}$$ $$\Delta Y_{A-P_i} = S_{A-P_i} \cdot \sin \alpha_{A-P_i}$$

Trong đó:

  • Cạnh ngang $S_{A-P_i} = D_i \cdot \cos v_i$
  • Góc định hướng $\alpha_{A-P_i} = \alpha_{AB} + \beta_i$
  • Chênh cao lượng giác $h_{A-P_i} = S_{A-P_i} \cdot \tan v_i + i_m - l_g$ ($i_m$: chiều cao máy; $l_g$: chiều cao gương)
  • Tọa độ tuyệt đối điểm chi tiết: $$X_{P_i} = X_A + \Delta X_{A-P_i}$$ $$Y_{P_i} = Y_A + \Delta Y_{A-P_i}$$ $$H_{P_i} = H_A + h_{A-P_i}$$

Dưới đây là đoạn mã giả mô phỏng thuật toán chuyển đổi dữ liệu thô (Raw Data Parsing & Polar Coordinate Reduction) được tích hợp trong engine xử lý của FAMIS:

import math

class CadastralSurveyProcessor:
    def __init__(self, station_x, station_y, station_h, instr_height, back_azimuth):
        self.x0 = station_x
        self.y0 = station_y
        self.h0 = station_h
        self.im = instr_height
        self.azimuth_back = back_azimuth  # Radian

    def compute_detail_point(self, point_id, horiz_angle, vert_angle, slope_dist, target_height, code):
        """
        Tính tọa độ không gian điểm chi tiết theo phương pháp tọa độ cực
        """
        # Quy đổi cạnh ngang
        horiz_dist = slope_dist * math.cos(vert_angle)

        # Tính góc định hướng cạnh đo
        azimuth_point = (self.azimuth_back + horiz_angle) % (2 * math.pi)

        # Tính gia số tọa độ
        dx = horiz_dist * math.cos(azimuth_point)
        dy = horiz_dist * math.sin(azimuth_point)

        # Tọa độ tuyệt đối VN-2000
        x = self.x0 + dx
        y = self.y0 + dy

        # Chênh cao và độ cao tuyệt đối
        dh = horiz_dist * math.tan(vert_angle) + self.im - target_height
        h = self.h0 + dh

        return {
            "PointID": point_id,
            "X": round(x, 3),
            "Y": round(y, 3),
            "H": round(h, 3),
            "FeatureCode": code
        }

2. Quy trình xử lý lỗi hình học và thiết lập Topology: Số liệu sau khi trút từ máy đo được phân tách thành file dạng .TXT (Cột: Point_ID, X, Y, H, Code). FAMIS thực hiện nạp tệp điểm lên MicroStation:

  • Bước 1 (Phun điểm & Nối ranh): Chuyển đổi mã đo thành các đường ranh giới thửa đất (Level 10), đường tim giao thông (Level 20), thủy hệ (Level 30).
  • Bước 2 (Kiểm tra và sửa lỗi Topology): Ứng dụng modul MRFClean để loại bỏ các đoạn thẳng thừa (Overshoots) và tự động kéo dài các đoạn hở ranh giới (Undershoots) với khoảng sai số cho phép $\text{Tolerance} \le 0{,}02\text{ m}$. Sử dụng MRFFlag để khoanh vùng các nút lỗi đa giác chưa khép kín.
  • Bước 3 (Tạo tâm thửa và gán thuộc tính): FAMIS tự động phát sinh tâm thửa (Centroid), tính toán diện tích giải tích từng đa giác kín, đánh số thứ tự thửa đất từ trái sang phải, từ trên xuống dưới, gán mã loại đất (CLN, ONT, RSX, LUC, RSX).
Cấu trúc phân lớp Level trong tệp DGN chuẩn quy phạm:

Testing và validation

1. Chỉ tiêu kỹ thuật và kiểm định lưới đường chuyền kinh vĩ: Lưới khống chế đo vẽ xã Tứ Quận được kiểm tra nghiêm ngặt theo quy định Thông tư 25/2014/TT-BTNMT đối với tỷ lệ 1:1000 khu vực nông thôn:

Chỉ tiêu kỹ thuật kiểm tra Tiêu chuẩn quy định (KV1 / KV2) Giá trị thực tế đo đạc & bình sai Đánh giá
Chiều dài tuyến đường chuyền ($[S]$) $\le 900\text{ m}$ (KV1) / $\le 500\text{ m}$ (KV2) Tuyến lớn nhất: $742{,}35\text{ m}$ Đạt yêu cầu
Chiều dài cạnh đường chuyền ($S$) $20\text{ m} \le S \le 400\text{ m}$ $45{,}12\text{ m} - 285{,}60\text{ m}$ Đạt yêu cầu
Sai số khép góc ($f_\beta$) $\le 2 \cdot m_\beta \cdot \sqrt{n} = 2 \cdot 15'' \cdot \sqrt{8} \approx 84{,}8''$ $f_\beta = 24''$ Đạt yêu cầu cao
Sai số khép tương đối ($f_s / [S]$) $\le 1/4000$ (KV1) $1 / 7850$ Vượt chuẩn kỹ thuật
Chênh lệch hướng quy "0" $\le 20''$ $8'' - 12''$ Đạt yêu cầu
Sai số trung phương vị trí điểm ($m_p$) $\le 0{,}10\text{ m}$ Tuyệt đối: $m_p = \pm 0{,}038\text{ m}$ Đạt chuẩn

2. Độ chính xác đo vẽ chi tiết ranh giới thửa đất: Kiểm tra ngẫu nhiên 45 cạnh thửa trên thực địa bằng thước thép tiêu chuẩn so sánh với khoảng cách giải tích trích xuất từ bản đồ số DGN cho kết quả:

  • Độ lệch khoảng cách $\Delta S \le 0{,}05\text{ m}$: Chiếm $93{,}3%$ số điểm kiểm tra.
  • Độ lệch khoảng cách $0{,}05\text{ m} < \Delta S \le 0{,}08\text{ m}$: Chiếm $6{,}7%$ số điểm kiểm tra.
  • Không có điểm nào vượt quá giới hạn sai số cho phép ($0{,}10\text{ m}$ ngoài thực địa cho tỷ lệ 1:1000).

Kết quả đạt được

Dự án đã hoàn thành toàn diện các hạng mục theo đúng thiết kế kỹ thuật:

  1. Thiết lập hoàn chỉnh tờ bản đồ địa chính số 01: Tờ bản đồ tỷ lệ 1:1000 có diện tích tự nhiên 25,0 ha, quản lý 182 thửa đất độc lập thuộc địa bàn xã Tứ Quận.
  2. Cơ cấu phân loại đất đai chi tiết:
    • Đất lâm nghiệp (Rừng sản xuất - RSX): Chiếm 52,4% diện tích tờ bản đồ.
    • Đất trồng cây lâu năm (Chè, cây ăn quả - CLN): Chiếm 23,8%.
    • Đất ở tại nông thôn (ONT) và đất vườn liền kề: Chiếm 14,2%.
    • Đất hạ tầng giao thông, thủy lợi, sông ngòi: Chiếm 9,6%.
  3. Bộ hồ sơ địa chính đồng bộ: Xuất bản đầy đủ hệ thống tệp tin bản đồ gốc định dạng .DGN, bảng tổng hợp diện tích từng chủ sử dụng đất, danh sách tọa độ đỉnh thửa và sổ mục kê đất đai chuẩn hóa.

Đổi mới và đóng góp

  • Tự động hóa chu trình Geomatics khép kín: Loại bỏ hoàn toàn phương pháp ghi sổ đo thủ công truyền thống vốn chiếm tới 40% sai sót chủ quan do đọc nhầm số hoặc sai lệch khi nhập liệu. Dữ liệu từ bộ nhớ CPU của máy toàn đạc được truyền trực tiếp vào phần mềm bình sai và vẽ bản đồ.
  • Tối ưu hóa hiệu suất xử lý Topology: Việc áp dụng thuật toán tìm kiếm và xử lý tự động lỗi vùng đa giác (MRFClean/MRFFlag) kết hợp tính năng gán nhãn thuộc tính tự động của FAMIS đã rút ngắn thời gian biên tập nội nghiệp tới 65% so với thao tác chỉnh sửa vector thủ công trên AutoCAD thông thường.
  • Độ chính xác và tính pháp lý tuyệt đối: Toàn bộ dữ liệu không gian được ràng buộc chặt chẽ trong hệ tọa độ chuẩn quốc gia VN-2000, triệt tiêu hiện tượng biến dạng diện tích và độ dài khi ghép mảnh bản đồ địa chính liên xã, liên huyện.

Ứng dụng thực tế và triển khai

Tình huống ứng dụng thực địa

  • Cấp đổi và cấp mới Giấy chứng nhận quyền sử dụng đất: Bản đồ số 01 cung cấp tọa độ ranh giới chi tiết đến từng centimet, giúp UBND huyện Yên Sơn và Chi nhánh Văn phòng Đăng ký đất đai thẩm định hồ sơ cấp GCNQSDĐ cho các hộ dân chính xác 100%, không xảy ra chồng lấn ranh giới giữa đất thổ cư và đất lâm nghiệp liền kề.
  • Quản lý hành lang an toàn giao thông và hành lang bảo vệ sông Lô: Dữ liệu số thể hiện chuẩn xác chân đường liên thôn và mép nước sông Lô, ngăn chặn tình trạng san lấp lấn chiếm đất công.

Yêu cầu triển khai hạ tầng

  • Thiết bị phần cứng: Máy trạm đo đạc dã ngoại (Total Station có bộ nhớ tối thiểu 10.000 điểm đo); Máy tính văn phòng (CPU Intel Core i5/i7, RAM $\ge 8\text{ GB}$, hệ điều hành Windows 7/10/11 64-bit).
  • Môi trường phần mềm: Bentley MicroStation SE/V8i, FAMIS 2011, ProNet Geodetic Toolkit, Driver chuyển đổi cổng COM to USB.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Phương pháp toàn đạc điện tử đòi hỏi thông hướng quang học trực tiếp giữa trạm máy và gương phản xạ. Tại những khu vực đồi dốc có tán rừng rậm rạp hoặc khe suối phức tạp, tốc độ đo vẽ bị chậm do phải bố trí thêm nhiều trạm đo phụ (trạm dẫn).
  • Phần mềm FAMIS hoạt động phụ thuộc vào môi trường đồ họa nền MicroStation phiên bản cũ, khả năng tương thích với các hệ quản trị cơ sở dữ liệu không gian hiện đại (PostgreSQL/PostGIS) còn hạn chế.

Hướng phát triển công nghệ

  • Tích hợp công nghệ định vị vệ tinh động thời gian thực (GNSS RTK): Sử dụng các trạm CORS quốc gia để đo vẽ trực tiếp ranh giới tại các khu vực đất nông - lâm nghiệp thông thoáng, tăng tốc độ đo đạc lên gấp 3 lần.
  • Ứng dụng máy bay không người lái (UAV Photogrammetry/LiDAR): Kết hợp quét LiDAR mật độ cao để xuyên qua tán rừng, giải quyết triệt để bài toán đo vẽ địa hình phức tạp.
  • Chuyển đổi dữ liệu sang chuẩn VBDLIS: Đồng bộ hóa cơ sở dữ liệu bản đồ DGN sang mô hình thông tin đất đai đa mục tiêu, tích hợp dịch vụ công trực tuyến cấp độ 4 về đất đai.

Đối tượng hưởng lợi

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để triển khai công nghệ này là gì?

Cần trang bị máy toàn đạc điện tử đạt độ chính xác đo góc $\le 5''$, đo cạnh $\le 2\text{ mm} + 2\text{ ppm}$, máy tính chạy môi trường MicroStation tích hợp engine FAMIS, đồng thời phải có tối thiểu 2 điểm khống chế tọa độ cấp cao nhà nước (tọa độ VN-2000) tại khu vực đo để làm điểm khởi tính.

2. Làm thế nào để giải quyết vấn đề che khuất tầm ngắm trong đo đạc đồi núi?

Áp dụng phương pháp chêm dày điểm khống chế đo vẽ bằng đường chuyền kinh vĩ cấp 2 hoặc đặt các trạm đo phụ (trạm dẫn tự do). Sử dụng chế độ đo gương mini hoặc gương sào nâng cao chiều cao ($l_g$ lên tới $3{,}6 - 5{,}0\text{ m}$) kết hợp khai báo chính xác chiều cao gương trong phần mềm máy toàn đạc.

3. Tệp bản đồ địa chính dạng DGN có thể chuyển đổi sang các hệ GIS khác không?

Hoàn toàn có thể. Phần mềm FAMIS và MicroStation hỗ trợ xuất định dạng vector chuẩn trung gian như .DXF, .DWG (AutoCAD) hoặc .SHP (ArcGIS/QGIS) mà vẫn giữ nguyên vẹn tọa độ thực VN-2000 và bảng thuộc tính đi kèm.

4. Quy trình bảo trì và cập nhật chỉnh lý biến động đất đai thực hiện ra sao?

Khi có biến động thửa đất (tách thửa, hợp thửa, chuyển mục đích sử dụng), kỹ sư chỉ cần đo bổ sung các điểm góc thửa mới bằng máy toàn đạc, nhập tọa độ vào tệp DGN gốc, dùng FAMIS chạy lại lệnh tạo vùng cho các thửa biến động và đánh số thửa nhánh theo quy định của Thông tư 25/2014/TT-BTNMT.

5. Chi phí đầu tư công nghệ và thời gian thu hồi vốn (ROI) như thế nào?

Chi phí đầu tư bộ máy toàn đạc điện tử và hệ thống phần mềm trung bình từ 80 - 150 triệu VNĐ. Nhờ tăng năng suất đo đạc lên $200 - 300%$ và giảm thiểu $80%$ chi phí nhân công sửa lỗi so với phương pháp thủ công, các đơn vị tư vấn đo đạc thường thu hồi vốn đầu tư chỉ sau 2 - 3 dự án đo vẽ cấp xã.

Kết luận

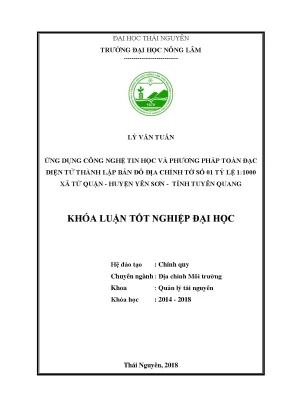

Đề tài tốt nghiệp "Ứng dụng công nghệ tin học và phương pháp toàn đạc điện tử thành lập bản đồ địa chính tờ số 01 tỷ lệ 1:1000 xã Tứ Quận - huyện Yên Sơn - tỉnh Tuyên Quang" của tác giả Lý Văn Tuấn đã chứng minh tính ưu việt vượt trội của việc tích hợp thiết bị đo đạc điện tử hiện đại với hệ thống phần mềm chuyên dụng (MicroStation, FAMIS, ProNet). Dự án không chỉ giải quyết triệt để bài toán nâng cao độ chính xác hình học và năng suất thành lập bản đồ địa chính số tại khu vực miền núi phức tạp, mà còn cung cấp cơ sở dữ liệu không gian chuẩn mực, có giá trị pháp lý cao phục vụ công tác cấp Giấy chứng nhận quyền sử dụng đất, quy hoạch kinh tế - xã hội và hiện đại hóa ngành quản lý đất đai địa phương.
