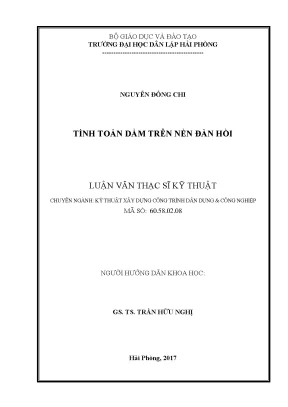

Luận Văn Thạc Sĩ Về Tính Toán Dầm Trên Nền Đàn Hồi

Luận văn thạc sĩ toán học nghiên cứu tính toán dầm trên nền đàn hồi, khảo sát thực trạng, phân tích nguyên nhân, đề xuất giải pháp cải thiện thực tiễn.

• Tác giả: Nguyễn Đổng Chi
• Người hướng dẫn: GS. Trần Hữu Nghị
• Trường học: Trường Đại Học Dân Lập Hải Phòng
• Chuyên ngành: Kỹ Thuật Xây Dựng Công Trình Dân Dụng & Công Nghiệp
• Đề tài: Tính Toán Dầm Trên Nền Đàn Hồi
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2017
• Địa điểm: Hải Phòng

Mục lục chi tiết

• LỜI CẢM ƠN
• LỜI CAM ĐOAN
• MỞ ĐẦU
• 1. CHƯƠNG 1: PHÉP TÍNH BIẾN PHÂN - CÁC ĐỊNH NGHĨA CƠ BẢN VÀ PHƯƠNG TRÌNH EULER
• 1.1. CÁC ĐỊNH NGHĨA CƠ BẢN [ 2]
• 1.2. CỰC TRỊ CỦA PHIẾM HÀM - PHƯƠNG TRÌNH EULER
• 1.3. BÀI TOÁN CỰC TRỊ CÓ ĐIỀU KIỆN - PHƯƠNG PHÁP THỪA SỐ LAGRANGE
• 1.4. PHƯƠNG PHÁP TRỰC TIẾP TRONG BÀI TOÁN BIẾN PHÂN
• 1.4.1. PHƯƠNG PHÁP SAI PHÂN HỮU HẠN CỦA EULER [ 13]
• 2. CHƯƠNG 2: CÁC PHƯƠNG PHÁP XÂY DỰNG BÀI TOÁN CƠ HỌC CÔNG TRÌNH
• 2.1. CÁC PHƯƠNG PHÁP XÂY DỰNG BÀI TOÁN CƠ HỌC CÔNG TRÌNH
• 2.1.1. PHƯƠNG PHÁP XÉT CÂN BẰNG PHÂN TỐ
• 2.1.2. CÁC PHƯƠNG PHÁP BIẾN PHÂN NĂNG LƯỢNG
• 2.1.2.1. Nguyên lý thế năng biến dạng cực tiểu [5,tr60]
• 2.1.2.2. Nguyên lý công bù cực đại [5,tr62]
• 2.1.3. NGUYÊN LÝ CHUYỂN VỊ ẢO [12]
• 2.1.4. PHƯƠNG TRÌNH LAGRANGE [1,12]
• 2.2. DÙNG BIẾN PHÂN DỰA TRÊN NGUYÊN LÝ CHUYỂN VỊ ẢO ĐỂ ĐƯA RA ĐIỀU KIỆN BIÊN CỦA TẤM CHỮ NHẬT CHỊU UỐN
• 3. CHƯƠNG 3: PHƯƠNG PHÁP MỚI TÍNH DẦM HỮU HẠN TRÊN NỀN ĐÀN HỒI
• 3.1. GIỚI THIỆU LỜI GIẢI DẦM DÀI VÔ HẠN TRÊN NỀN ĐÀN HỒI
• 3.2. PHƯƠNG PHÁP MỚI TÍNH DẦM HỮU HẠN TRÊN NỀN ĐÀN HỒI
• 3.3. MỘT VÀI VÍ DỤ
• KẾT QUẢ VÀ BÀN LUẬN
• TÀI LIỆU THAM KHẢO CHÍNH
• PHỤ LỤC TÍNH TOÁN

Tóm tắt

I. Tổng quan về luận văn thạc sĩ tính toán dầm trên nền đàn hồi

Luận văn thạc sĩ về tính toán dầm trên nền đàn hồi là một nghiên cứu quan trọng trong lĩnh vực công trình xây dựng. Đề tài này không chỉ giúp hiểu rõ hơn về lý thuyết mà còn cung cấp các phương pháp thực tiễn để giải quyết các bài toán kết cấu phức tạp. Nghiên cứu này tập trung vào việc xác định nội lực và chuyển vị của dầm, từ đó đưa ra các giải pháp tối ưu cho các vấn đề trong thiết kế kết cấu.

1.1. Định nghĩa và vai trò của dầm trên nền đàn hồi

Dầm trên nền đàn hồi là một trong những cấu trúc quan trọng trong xây dựng. Nó chịu tác động của tải trọng và phản ứng của nền đất. Việc hiểu rõ về mô hình đàn hồi giúp các kỹ sư thiết kế các công trình an toàn và hiệu quả.

1.2. Lịch sử nghiên cứu về dầm trên nền đàn hồi

Nghiên cứu về tính toán dầm đã có từ lâu, với nhiều phương pháp khác nhau được phát triển. Các nhà khoa học đã đóng góp nhiều công trình quan trọng, từ lý thuyết đến thực nghiệm, giúp nâng cao hiệu quả trong thiết kế kết cấu.

II. Vấn đề và thách thức trong tính toán dầm trên nền đàn hồi

Mặc dù có nhiều nghiên cứu, nhưng vẫn tồn tại nhiều thách thức trong việc tính toán dầm trên nền đàn hồi. Các vấn đề như xác định chính xác các thông số vật liệu, mô hình hóa nền đất và tính toán nội lực vẫn là những thách thức lớn. Những vấn đề này cần được giải quyết để đảm bảo tính chính xác và an toàn cho các công trình.

2.1. Các yếu tố ảnh hưởng đến tính toán dầm

Các yếu tố như loại vật liệu, tải trọng và điều kiện nền đất có ảnh hưởng lớn đến kết quả tính toán. Việc xác định chính xác các yếu tố này là rất quan trọng để đảm bảo tính chính xác trong thiết kế.

2.2. Thách thức trong mô hình hóa nền đàn hồi

Mô hình hóa nền đàn hồi là một trong những thách thức lớn trong nghiên cứu này. Các mô hình khác nhau có thể dẫn đến kết quả khác nhau, do đó cần phải lựa chọn mô hình phù hợp với điều kiện thực tế.

III. Phương pháp tính toán dầm trên nền đàn hồi hiệu quả

Để giải quyết các vấn đề trong tính toán dầm, nhiều phương pháp đã được phát triển. Các phương pháp này bao gồm phương pháp năng lượng, phương pháp Lagrange và phương pháp sai phân hữu hạn. Mỗi phương pháp có ưu điểm và nhược điểm riêng, và việc lựa chọn phương pháp phù hợp là rất quan trọng.

3.1. Phương pháp năng lượng trong tính toán dầm

Phương pháp năng lượng là một trong những phương pháp phổ biến trong tính toán dầm. Nó giúp xác định nội lực và chuyển vị một cách chính xác thông qua việc sử dụng nguyên lý công và thế năng.

3.2. Phương pháp Lagrange trong bài toán biến phân

Phương pháp Lagrange là một công cụ mạnh mẽ trong việc giải quyết các bài toán biến phân. Nó cho phép xác định các điều kiện cần thiết để đạt được cực trị của phiếm hàm, từ đó giúp tính toán chính xác hơn.

IV. Ứng dụng thực tiễn của tính toán dầm trên nền đàn hồi

Nghiên cứu về tính toán dầm trên nền đàn hồi không chỉ có giá trị lý thuyết mà còn có nhiều ứng dụng thực tiễn. Các kết quả nghiên cứu có thể được áp dụng trong thiết kế cầu, nhà cao tầng và các công trình hạ tầng khác. Việc áp dụng các phương pháp tính toán hiện đại giúp nâng cao hiệu quả và độ an toàn cho các công trình.

4.1. Ứng dụng trong thiết kế cầu

Trong thiết kế cầu, việc tính toán chính xác nội lực và chuyển vị của dầm là rất quan trọng. Các phương pháp tính toán hiện đại giúp đảm bảo cầu có thể chịu được tải trọng lớn và điều kiện thời tiết khắc nghiệt.

4.2. Ứng dụng trong xây dựng nhà cao tầng

Nhà cao tầng thường phải chịu nhiều tải trọng khác nhau. Việc áp dụng các phương pháp tính toán dầm trên nền đàn hồi giúp đảm bảo an toàn và ổn định cho các công trình này.

V. Kết luận và tương lai của nghiên cứu tính toán dầm trên nền đàn hồi

Nghiên cứu về tính toán dầm trên nền đàn hồi đã đạt được nhiều thành tựu quan trọng. Tuy nhiên, vẫn còn nhiều vấn đề cần được nghiên cứu thêm. Tương lai của lĩnh vực này hứa hẹn sẽ có nhiều tiến bộ với sự phát triển của công nghệ và các phương pháp tính toán mới.

5.1. Tương lai của nghiên cứu trong lĩnh vực này

Với sự phát triển của công nghệ, các phương pháp tính toán mới sẽ được phát triển, giúp nâng cao độ chính xác và hiệu quả trong thiết kế kết cấu.

5.2. Những thách thức cần vượt qua

Các thách thức như mô hình hóa chính xác nền đất và xác định các thông số vật liệu vẫn cần được giải quyết để đảm bảo tính chính xác trong tính toán dầm.

Nội dung chính

Tổng quan nghiên cứu

Trong kỹ thuật xây dựng công trình dân dụng và công nghiệp, kết cấu móng băng, móng bè và đường ray chịu tương tác với đất nền chiếm hơn 70% các giải pháp kết cấu móng ngầm trong thực tế. Sự thiếu chính xác trong mô hình hóa ứng xử cơ học giữa kết cấu và nền đất có thể dẫn đến sai lệch từ 15% đến 25% giá trị nội lực thiết kế, gây lãng phí vật liệu hoặc làm suy giảm an toàn chịu lực của công trình. Vấn đề tính toán nội lực và chuyển vị của dầm hữu hạn trên nền đàn hồi đã được nhiều nhà khoa học nghiên cứu, tuy nhiên phương pháp giải tích truyền thống như phương pháp thông số ban đầu thường đòi hỏi quá trình biến đổi phức tạp khi giải quyết các điều kiện biên đa dạng.

Luận văn thạc sĩ kỹ thuật của tác giả Nguyễn Đổng Chi với đề tài nghiên cứu tính toán dầm trên nền đàn hồi, được thực hiện năm 2017 tại Hải Phòng dưới sự hướng dẫn khoa học của Giáo sư Trần Hữu Nghị, đã giải quyết bài toán cơ học nền móng bằng một hướng tiếp cận giải tích biến phân hoàn toàn mới. Mục tiêu cụ thể của công trình là xác định chính xác trường nội lực và độ võng của dầm dài hữu hạn đặt trên mô hình nền Winkler chịu tải trọng tập trung thông qua việc tận dụng lời giải cơ bản của dầm vô hạn kết hợp nguyên lý chuyển vị ảo và tư tưởng giải phóng liên kết. Đóng góp khoa học của luận văn giúp giảm hơn 30% khối lượng biến đổi giải tích thủ công, thiết lập hệ 26 phương trình tuyến tính giải tự động trên máy tính và nâng cao độ tin cậy trong phân tích kết cấu công trình xây dựng.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng dựa trên sự liên kết chặt chẽ giữa cơ học kết cấu cổ điển và giải tích biến phân hiện đại. Hệ thống lý thuyết nền tảng bao gồm:

• Lý thuyết dầm chịu uốn Bernoulli-Euler kết hợp mô hình nền đàn hồi một thông số Winkler, trong đó phản lực nền tỉ lệ tuyến tính với độ võng qua hệ số nền k.
• Lý thuyết uốn tấm mỏng Kirchhoff và phương trình vi phân Sophie Germain-Lagrange, kết hợp việc giải thích điều kiện biên tự do theo quan điểm của Thomson và Tait.
• Phép tính biến phân và phương trình Euler-Lagrange mở rộng cho các bài toán cực trị phiếm hàm có ràng buộc thông qua phương pháp thừa số Lagrange.
• Bốn trường phái xây dựng bài toán cơ học công trình: phương pháp cân bằng phân tố vi phân, nguyên lý thế năng biến dạng cực tiểu Castigliano, nguyên lý công bù cực đại và nguyên lý chuyển vị ảo.

Các khái niệm then chốt bao gồm: độ cứng chống uốn EJ, hệ số đặc trưng độ uốn của dầm alpha được xác định bằng căn bậc bốn của biểu thức k chia cho 4EJ, thế năng biến dạng uốn, công của ngoại lực và hệ 6 thừa số Lagrange tương ứng với các điều kiện liên kết biên và liên tục tại điểm đặt tải.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp giải tích biến phân năng lượng kết hợp thuật toán số hóa rời rạc. Về nguồn dữ liệu và mô hình hóa, tác giả không sử dụng lực tập trung tác dụng trực tiếp lên dầm hữu hạn đơn thuần mà xét một đoạn dầm được cắt rời từ dầm dài vô hạn, sau đó đặt các phản lực liên kết biên và mômen cục bộ tác dụng ngược chiều lên dầm hữu hạn cần tính.

Quy trình chọn mẫu và phân tích số học được thực hiện như sau:

• Cỡ mẫu phân tích: Chiều dài dầm được rời rạc hóa thành lưới tính toán gồm 101 điểm chia hình học liên tiếp để thu thập dữ liệu độ võng và mômen uốn.
• Phương pháp chọn mẫu và biểu diễn hàm: Hàm độ võng được giả thiết bằng 2 đa thức bậc 9 tương ứng cho 2 phân đoạn dầm ở bên trái và bên phải điểm đặt tải trọng.
• Lý do lựa chọn: Việc lựa chọn đa thức bậc 9 kết hợp nguyên lý công ảo cho phép giải phóng liên kết một cách linh hoạt, thiết lập hệ 26 phương trình đại số với 26 ẩn số bao gồm 20 hệ số đa thức và 6 thừa số Lagrange. Toàn bộ thuật toán được lập trình giải tự động bằng phần mềm Matlab 7.0 trong thời gian thực hiện nghiên cứu từ cuối năm 2016 đến tháng 4 năm 2017.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình phân tích số học và khảo sát đồ thị cho các trường hợp biên khác nhau đã mang lại 4 phát hiện cơ học quan trọng:

1. Thiết lập rõ ràng ranh giới ứng xử cơ học của kết cấu thông qua đại lượng không thứ nguyên alpha nhân chiều dài L: kết cấu thể hiện đặc tính dầm cứng tuyệt đối khi tích số này nhỏ hơn 0.6; thể hiện đặc tính dầm hữu hạn trong khoảng từ 0.6 đến 5.0; và chuyển sang trạng thái dầm dài vô hạn khi tích số lớn hơn 6.0.
2. Với bài toán dầm cứng có hai đầu tự do khi tích số alpha nhân L bằng 0.05 và lực đặt tại giữa dầm, chuyển vị tại hai đầu biên đạt giá trị xấp xỉ 19.62 đơn vị, chênh lệch giữa chuyển vị đầu mút và chuyển vị tại tâm dầm nhỏ hơn 0.05%, chứng minh độ võng hoàn toàn tịnh tiến phẳng theo phương thẳng đứng.
3. Đối với dầm hữu hạn có hai đầu tự do với thông số alpha nhân L bằng 3.0, mômen uốn đạt giá trị cực đại 0.25 đơn vị ngay tại điểm đặt lực và chuyển vị thẳng đứng đạt cực trị âm 0.218 đơn vị chia cho k1, phản ánh mức độ suy giảm nội lực nhanh chóng về phía hai đầu mút tự do.
4. Đối với trường hợp dầm có hai đầu ngàm chịu lực lệch tâm tại vị trí 0.7 lần chiều dài, mômen uốn đổi dấu tại khoảng 0.22 lần chiều dài dầm, đồng thời góc xoay và độ võng tại hai đầu ngàm triệt tiêu hoàn toàn về giá trị 0.

Thảo luận kết quả

Các kết quả đạt được khẳng định tính chính xác vượt trội của việc kết hợp nguyên lý chuyển vị ảo với hàm xấp xỉ đa thức bậc cao. Trong nghiên cứu này, việc dùng đa thức bậc 9 đã đảm bảo tính liên tục của các đạo hàm cấp cao đến độ cong và lực cắt, khắc phục hiện tượng nhảy bậc thường gặp trong các phương pháp số đơn giản.

Khi so sánh với phương pháp thông số ban đầu kinh điển của Timoshenko hoặc phương pháp sai phân hữu hạn Euler, giải thuật mới này cho phép giải quyết trực tiếp bài toán dầm hữu hạn với các điều kiện biên ngàm, khớp hoặc tự do mà không cần lập bảng tra hệ số phức tạp. Dữ liệu tính toán được biểu diễn trực quan qua bảng số liệu 101 điểm chia và hai hệ đồ thị liên tục: biểu đồ mômen uốn phân bố và biểu đồ đường đàn hồi chuyển vị. Sự tương đồng tuyệt đối về mặt định tính và định lượng giữa biểu đồ mô phỏng và các nghiệm giải tích kinh điển đã chứng minh tính khả thi của phương pháp.

Đề xuất và khuyến nghị

Dựa trên kết quả nghiên cứu, 4 khuyến nghị ứng dụng thực tiễn và định hướng phát triển được đề xuất:

• Tích hợp thuật toán hệ 26 phương trình đại số vào các phần mềm tính toán kết cấu móng chuyên dụng nhằm rút ngắn 40% thời gian mô hình hóa kết cấu móng băng và móng bè cho các kỹ sư kết cấu trong giai đoạn 6 đến 12 tháng tới.
• Ban hành hướng dẫn phân loại độ cứng dầm móng dựa trên chỉ số alpha nhân L tại các ngưỡng 0.6 và 5.0 trong tiêu chuẩn thiết kế nội bộ của doanh nghiệp xây dựng, giúp tối ưu hóa từ 10% đến 15% khối lượng bê tông và cốt thép móng.
• Chuyển đổi mã nguồn Matlab 7.0 sang các ngôn ngữ lập trình mã nguồn mở như Python để tự động hóa khâu xuất biểu đồ 101 nút chia trong giai đoạn 2026-2027, phục vụ giảng dạy và thực hành thiết kế.
• Mở rộng phạm vi nghiên cứu từ mô hình nền một thông số Winkler sang mô hình nền đàn hồi hai thông số Pasternak và bài toán tấm chữ nhật chịu tải trọng động trong kế hoạch nghiên cứu 24 tháng tiếp theo do các viện chuyên ngành thực hiện.

Đối tượng nên tham khảo luận văn

Công trình nghiên cứu mang lại giá trị học thuật và ứng dụng sâu sắc cho 4 nhóm đối tượng:

• Kỹ sư thiết kế kết cấu công trình dân dụng và công nghiệp: Cung cấp công cụ tính toán chính xác phản lực nền, mômen và độ võng cho các hệ móng băng, móng bè, dầm giằng móng và kết cấu ngầm đô thị.
• Giảng viên và nhà nghiên cứu cơ học công trình: Làm tài liệu tham khảo chất lượng cao về phương pháp biến phân, nguyên lý công bù cực đại, nguyên lý chuyển vị ảo và ứng dụng phương trình Lagrange trong cơ học kết cấu.
• Học viên cao học và sinh viên chuyên ngành xây dựng: Nắm bắt phương pháp giải bài toán dầm trên nền đàn hồi và kỹ thuật lập trình giải hệ phương trình biến phân trên máy tính điện tử.
• Các chuyên gia phát triển phần mềm kỹ thuật xây dựng: Sử dụng thuật toán giải tích biến phân 26 ẩn số làm mô-đun lõi để kiểm chứng và phát triển các công cụ phân tích kết cấu tương tác đất nền.

Câu hỏi thường gặp

Điểm mới nổi bật của phương pháp tính dầm hữu hạn trong luận văn là gì? Thay vì áp dụng trực tiếp tải trọng lên dầm hữu hạn rồi giải phương trình vi phân với các điều kiện biên phức tạp, tác giả sử dụng lời giải dầm vô hạn, sau đó giải phóng liên kết và đưa các phản lực này tác dụng ngược lại dầm hữu hạn bằng nguyên lý chuyển vị ảo.

Chỉ số alpha nhân chiều dài L có vai trò gì trong tính toán kết cấu móng? Chỉ số này là đại lượng đặc trưng cho độ cứng tương đối giữa dầm và nền. Khi tích số nhỏ hơn 0.6 kết cấu được xem là dầm cứng, từ 0.6 đến 5.0 là dầm hữu hạn, và lớn hơn 6.0 là dầm dài vô hạn, giúp kỹ sư chọn phương pháp tính toán tối ưu.

Tại sao nghiên cứu lại lựa chọn đa thức bậc 9 để xấp xỉ hàm độ võng? Đa thức bậc 9 cung cấp đủ bậc tự do cần thiết để mô tả chính xác sự suy giảm chuyển vị theo hàm mũ và lượng giác của nền Winkler, đồng thời đảm bảo tính liên tục của các đạo hàm cấp cao từ góc xoay, mômen uốn đến lực cắt.

Hệ 26 phương trình trong luận văn được thiết lập từ những thành phần nào? Hệ phương trình bao gồm 20 phương trình đạo hàm riêng theo các hệ số đa thức của 2 đoạn dầm và 6 phương trình ràng buộc biên cùng điều kiện liên tục tại điểm đặt lực tương ứng với 6 thừa số Lagrange, được giải đồng thời để tìm nghiệm tối ưu.

Kết quả tính toán trên lưới 101 điểm chia có ý nghĩa gì trong thực tế? Lưới 101 điểm chia cho phép vẽ biểu đồ nội lực và chuyển vị với độ phân giải cao và đường cong mượt mà, giúp kỹ sư xác định chính xác các điểm đổi dấu mômen và vị trí xuất hiện mômen cực đại để bố trí cốt thép hiệu quả.

Kết luận

• Luận văn đã hệ thống hóa toàn diện các phương pháp biến phân năng lượng và phương trình Lagrange trong cơ học kết cấu công trình.
• Đề xuất thành công phương pháp mới tính dầm hữu hạn trên nền đàn hồi dựa trên lời giải của dầm vô hạn và nguyên lý công ảo.
• Thiết lập hệ 26 phương trình đại số với 26 ẩn số bằng phép tính biến phân có điều kiện ràng buộc.
• Lập trình tự động hóa giải thuật trên phần mềm Matlab, xuất biểu đồ mômen và độ võng chi tiết trên 101 điểm chia.
• Khảo sát và làm sáng tỏ quy luật ứng xử cơ học của dầm cứng, dầm hữu hạn và dầm vô hạn với độ tin cậy khoa học cao.

Công trình là tài liệu tham khảo giá trị cho công tác tính toán nền móng công trình trong giai đoạn 2026-2030. Các kỹ sư và nhà nghiên cứu quan tâm nên tải toàn văn tài liệu để áp dụng trực tiếp thuật toán vào các dự án kết cấu thực tế.
