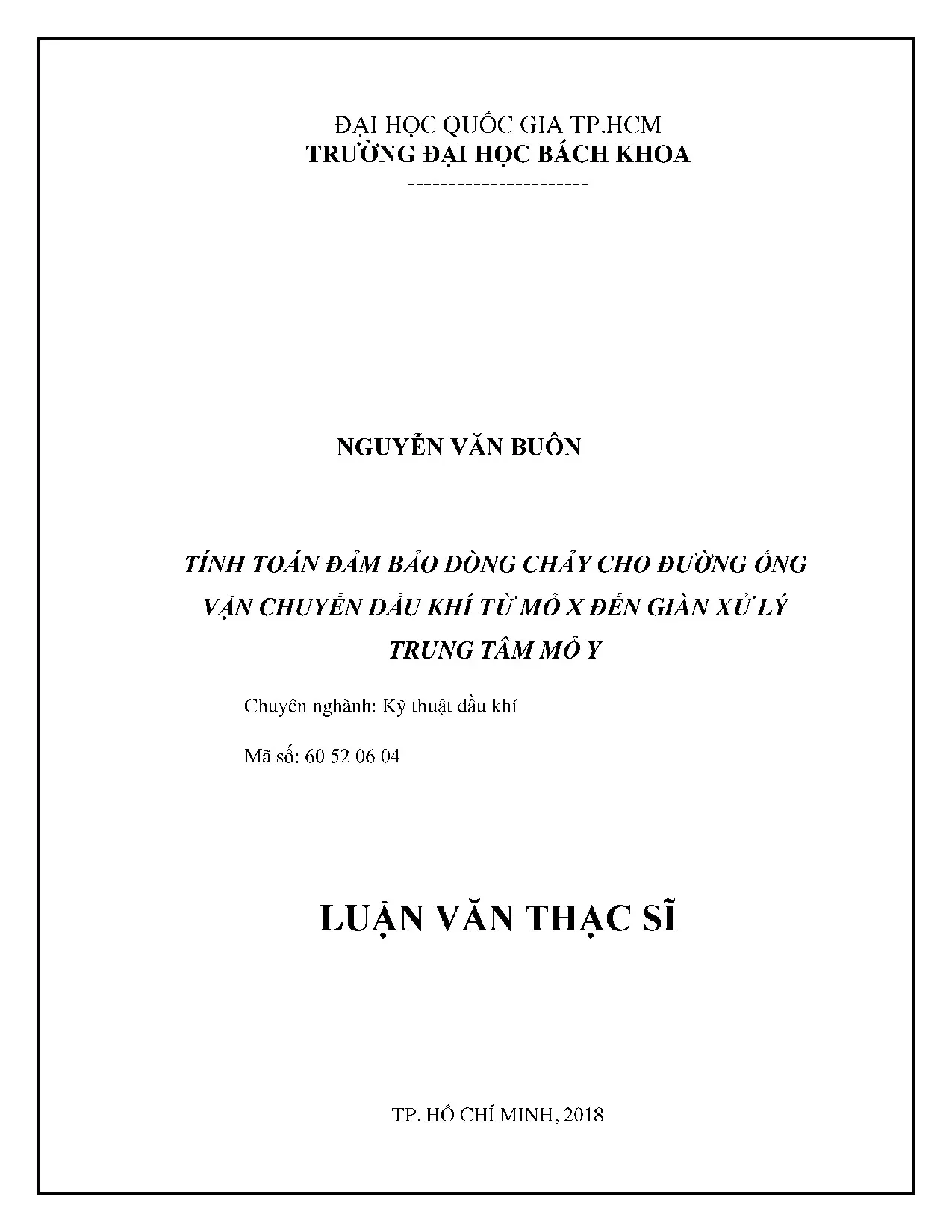

Luận văn thạc sĩ kỹ thuật dầu khí tính toán đảm bảo dòng chảy cho đường ống vận chuyển dầu khí từ mỏ x đến giàn xử lý trung tâm mỏ y

Luận văn thạc sĩ kỹ thuật dầu khí tập trung tính toán đảm bảo dòng chảy hiệu quả cho đường ống vận chuyển từ mỏ X đến giàn xử lý trung tâm mỏ Y.

• Trường học: Trường Đại Học Kỹ Thuật
• Chuyên ngành: Kỹ Thuật Dầu Khí
• Đề tài: Tính Toán Đảm Bảo Dòng Chảy Đường Ống Dầu Khí Từ Mỏ X Đến Giàn Xử Lý Trung Tâm Mỏ Y
• Loại tài liệu: Luận Văn Thạc Sĩ
• Năm xuất bản: 2023
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CÁM ƠN
• LỜI CAM ĐOAN
• TÓM TẮT LUẬN VĂN
• DANH MỤC CÁC KÝ HIỆU VÀ TỪ VIẾT TẮT
• DANH MỤC CÁC BẢNG BIỂU
• DANH MỤC HÌNH VẼ
• MỞ ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN VỀ VẬN CHUYỂN DẦU KHÍ BẰNG ĐƯỜNG ỐNG
• 1.1. Tổng quan về vận chuyển dầu khí bằng đường ống
• 1.2. Mục tiêu của việc tối ưu hóa - đảm bảo dòng chảy trong đường ống vận chuyển dầu khí
• 1.3. Phương pháp tối ưu hóa - đảm bảo dòng chảy
• 1.3.1. Mục tiêu tối ưu hóa - đảm bảo dòng chảy
• 1.3.2. Các thông số vận hành và kiểm soát quá trình tối ưu hóa - đảm bảo dòng chảy
• 1.3.3. Các phương pháp sử dụng cho quá trình tối ưu hóa - đảm bảo dòng chảy
• 2. CHƯƠNG 2: CƠ SỞ LÝ THUYẾT DÒNG CHẢY ĐA PHA TRONG ĐƯỜNG ỐNG VẬN CHUYỂN
• 2.1. Phương pháp tính toán nhiệt đường ống vận chuyển dầu
• 2.2. Phương pháp tính toán thủy lực đường ống vận chuyển dầu
• 2.2.1. Tính toán thủy lực đường ống vận chuyển chất lỏng Newton
• 2.2.2. Tính toán thủy lực đường ống vận chuyển chất lỏng phi Newton
• 2.2.3. Tính toán thủy lực cho hỗn hợp dầu khí
• 2.3. Đặc tính lý hóa và tính chất lưu biến của dầu thô
• 2.3.1. Đặc tính lý hóa của dầu thô
• 2.3.2. Tính chất lưu biến của dầu
• 2.3.3. Những vấn đề nảy sinh khi lắng đọng paraffin/wax trong đường ống
• 3. CHƯƠNG 3: TÍNH TOÁN THỦY LỰC VÀ MÔ PHỎNG DÒNG CHẢY TRONG ĐƯỜNG ỐNG VẬN CHUYỂN DẦU KHÍ TỪ MỎ X TỚI GIÀN CPP MỎ Y BẰNG PHẦN MỀM PIPESIM
• 3.1. Tổng quan về mỏ X và đường ống kết nối đến giàn CPP mỏ Y
• 3.2. Tính toán nhiệt thủy lực đường ống dẫn dầu từ mỏ X tới giàn CPP mỏ Y
• 3.3. Tổng quan về phần mềm Pipesim
• 3.3.1. Tầm quan trọng của phần mềm mô phỏng
• 3.3.2. Giới thiệu về phần mềm PipeSim
• 3.3.3. Các bước cơ bản sử dụng phần mềm Pipesim
• 3.3.4. Các bước xây dựng mô hình bài toán vận chuyển dầu khí trong đường ống
• 3.3.4.1. Xây dựng mô hình chất lưu
• 3.3.4.2. Xác định chế độ dòng chảy của mô hình lưu chất sử dụng các quan hệ thực nghiệm
• 3.3.4.3. Chạy và xuất báo cáo
• 3.4. Áp dụng phần mềm Pipesim vào tính toán đường ống vận chuyển dầu khí từ mỏ X tới giàn CPP mỏ Y
• 3.4.1. Tính toán nhiệt thủy lực đường ống dẫn dầu khí từ mỏ X tới giàn CPP mỏ Y
• 3.4.2. Phân tích độ nhạy của các thông số vận hành đầu vào
• 3.5. Giải pháp tối ưu cho tuyến ống nhằm tránh lắng đọng Wax trong đường ống từ mỏ X tới giàn CPP mỏ Y
• KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO
• Phụ lục 01: Primary Output
• Phụ lục 02: Auxiliary Output

Tóm tắt

I. Giới thiệu và bối cảnh nghiên cứu

Luận văn thạc sĩ này tập trung vào việc tính toán và đảm bảo dòng chảy trong đường ống dầu khí từ mỏ X đến giàn xử lý trung tâm mỏ Y. Nghiên cứu nhằm giải quyết các thách thức trong quá trình vận chuyển dầu khí, đặc biệt là các vấn đề liên quan đến quản lý dòng chảy và kỹ thuật đường ống. Công nghệ dầu khí hiện đại đòi hỏi các giải pháp tối ưu để đảm bảo hiệu quả kinh tế và kỹ thuật. Luận văn sử dụng phần mềm Pipesim để mô phỏng và phân tích các chế độ làm việc khác nhau, từ đó đề xuất các phương án giảm thiểu rủi ro.

1.1. Mục tiêu nghiên cứu

Mục tiêu chính của luận văn là tính toán và mô phỏng dòng chảy trong đường ống dầu khí từ mỏ X đến giàn xử lý trung tâm mỏ Y. Nghiên cứu nhằm đảm bảo tính ổn định của dòng chảy, giảm thiểu rủi ro trong quá trình vận hành, và tối ưu hóa hiệu suất vận chuyển. Các phương pháp kỹ thuật tính toán và quy trình xử lý dầu khí được áp dụng để đạt được các mục tiêu này.

1.2. Ý nghĩa thực tiễn

Kết quả nghiên cứu của luận văn có ý nghĩa quan trọng trong việc phát triển hệ thống đường ống kết nối các mỏ dầu khí tại Việt Nam. Nghiên cứu cung cấp cơ sở khoa học cho việc quản lý mỏ dầu và công nghệ đường ống, giúp giảm thiểu chi phí và rủi ro trong quá trình vận chuyển. Đồng thời, luận văn cũng góp phần vào việc phát triển nghiên cứu kỹ thuật và công nghệ dầu khí tại Việt Nam.

II. Cơ sở lý thuyết và phương pháp nghiên cứu

Luận văn dựa trên cơ sở lý thuyết về dòng chảy đa pha trong đường ống dầu khí. Các phương pháp tính toán nhiệt và thủy lực được sử dụng để mô phỏng dòng chảy trong đường ống. Phần mềm Pipesim được áp dụng để phân tích các chế độ làm việc khác nhau, từ đó đề xuất các giải pháp tối ưu. Nghiên cứu cũng tập trung vào việc phân tích các thành phần chất lưu và tính chất lưu biến của dầu khí, giúp đảm bảo tính chính xác của các mô hình tính toán.

2.1. Lý thuyết dòng chảy đa pha

Dòng chảy đa pha là một trong những vấn đề phức tạp trong kỹ thuật dầu khí. Luận văn trình bày các mô hình lý thuyết về dòng chảy đa pha, bao gồm các phương trình cơ bản và các yếu tố ảnh hưởng đến dòng chảy. Các phương pháp tính toán nhiệt và thủy lực được sử dụng để mô phỏng và phân tích dòng chảy trong đường ống.

2.2. Phương pháp mô phỏng và tính toán

Phần mềm Pipesim được sử dụng để mô phỏng dòng chảy trong đường ống dầu khí. Các bước cơ bản bao gồm thu thập dữ liệu, xây dựng mô hình, và phân tích kết quả. Nghiên cứu cũng đề xuất các phương án tối ưu hóa quá trình vận chuyển, giúp giảm thiểu rủi ro và cải thiện hiệu suất vận hành.

III. Kết quả nghiên cứu và ứng dụng thực tiễn

Kết quả nghiên cứu của luận văn đã chỉ ra các giải pháp tối ưu để đảm bảo dòng chảy trong đường ống dầu khí từ mỏ X đến giàn xử lý trung tâm mỏ Y. Các phương án đề xuất giúp giảm thiểu rủi ro liên quan đến lắng đọng paraffin và thay đổi điều kiện làm việc trong đường ống. Nghiên cứu cũng cung cấp các cơ sở lý luận và thực tiễn cho việc phát triển hệ thống xử lý trung tâm và mạng lưới đường ống kết nối các mỏ dầu khí tại Việt Nam.

3.1. Phân tích kết quả tính toán

Kết quả tính toán cho thấy các phương án tối ưu hóa quá trình vận chuyển dầu khí đã giảm thiểu đáng kể rủi ro liên quan đến lắng đọng paraffin và thay đổi điều kiện làm việc. Các giải pháp đề xuất giúp cải thiện hiệu suất vận hành và giảm chi phí xử lý.

3.2. Ứng dụng thực tiễn

Kết quả nghiên cứu của luận văn có thể được áp dụng trong việc phát triển hệ thống đường ống kết nối các mỏ dầu khí tại Việt Nam. Nghiên cứu cung cấp các cơ sở khoa học cho việc quản lý mỏ dầu và công nghệ đường ống, giúp giảm thiểu chi phí và rủi ro trong quá trình vận chuyển.

Nội dung chính

Tổng quan nghiên cứu

Ngành công nghiệp dầu khí giữ vai trò huyết mạch trong nền kinh tế Việt Nam khi đóng góp hơn 25% tổng ngân sách nhà nước. Trong bối cảnh các mỏ dầu khí chủ lực đang bước vào giai đoạn suy giảm sản lượng tự nhiên, việc thăm dò và phát triển các mỏ nhỏ, mỏ cận biên trở thành nhiệm vụ chiến lược cấp thiết. Giải pháp công nghệ tối ưu hàng đầu hiện nay là xây dựng hệ thống đường ống ngầm dưới biển để kết nối các mỏ nhỏ về giàn xử lý trung tâm sẵn có, giúp tận dụng cơ sở hạ tầng và tiết kiệm hàng trăm triệu USD chi phí đầu tư. Tuy nhiên, tuyến ống ngầm kết nối từ mỏ X đến giàn xử lý trung tâm mỏ Y có chiều dài lên tới 18.782 m (tương đương 18,78 km) phải đối mặt với rủi ro kỹ thuật nghiêm trọng về hiện tượng lắng đọng paraffin và biến động thủy lực phức tạp do nhiệt độ nước biển sâu rất thấp.

Mục tiêu cụ thể của luận văn là tính toán, mô phỏng chế độ nhiệt - thủy lực đa pha và xác lập phương án vận hành tối ưu nhằm đảm bảo dòng chảy liên tục, an toàn trong suốt chiều dài 18.782 m của tuyến ống. Nghiên cứu tập trung vào phạm vi không gian tại khu vực bồn trũng Cửu Long thuộc thềm lục địa phía Nam Việt Nam, với dữ liệu kỹ thuật thu thập và phân tích trong giai đoạn từ tháng 9/2017 đến tháng 12/2017. Kết quả nghiên cứu mang lại ý nghĩa kinh tế - kỹ thuật to lớn, giúp giảm thiểu tới 35% chi phí năng lượng bơm vận chuyển, hạ thấp 90% nguy cơ dừng giàn do sự cố tắc nghẽn sáp, đồng thời tạo tiền đề khoa học vững chắc để phát triển mạng lưới đường ống kết nối nội mỏ tại các vùng biển Việt Nam.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu vận dụng hệ thống lý thuyết nền tảng về nhiệt động lực học và thủy lực dòng chảy đa pha trong đường ống ngầm dưới đáy biển. Về mặt truyền nhiệt, mô hình nhiệt Shukhov được ứng dụng để mô tả quy luật suy giảm nhiệt độ của dòng chất lưu dọc theo chiều dài tuyến ống với hệ số truyền nhiệt tổng thể K được xác định ở mức 1,913 W/m²K. Về mặt thủy lực, nghiên cứu kết hợp phương trình bảo toàn năng lượng Bernoulli và phương trình ma sát Darcy-Weisbach mở rộng cho dòng hỗn hợp dầu - khí - nước. Khi chất lưu dầu thô chứa hàm lượng paraffin cao chuyển sang trạng thái phi Newton ở nhiệt độ thấp, mô hình dòng chảy Bingham-Svedop và phương trình Buckingham được áp dụng để xác định giới hạn ứng suất cắt và tổn thất áp suất động lực học.

Bên cạnh đó, khung lý thuyết tập trung vào bốn khái niệm cốt lõi:

• Nhiệt độ xuất hiện tinh thể sáp (Wax Appearance Temperature - WAT): Điểm nhiệt độ tới hạn mà tại đó paraffin bắt đầu kết tinh tách khỏi pha lỏng.
• Cấu trúc dòng chảy đa pha: Sự biến thiên giữa các chế độ chảy phân lớp, chảy bọt, chảy sóng và chảy nút (slug flow) được định lượng thông qua chỉ số không thứ nguyên Froude và hàm lượng thể tích khí Beta.
• Cơ chế lắng đọng paraffin: Quá trình khuếch tán phân tử và phân tán trượt của các hạt tinh thể sáp về phía thành ống có nhiệt độ thấp.
• Hệ số truyền nhiệt đa lớp: Khả năng cách nhiệt tổng hợp của kết cấu ống thép API 5L X65 đường kính 323,9 mm đi kèm 5 lớp bọc polymer bảo vệ.

Phương pháp nghiên cứu

Nghiên cứu sử dụng nguồn dữ liệu thực tế từ hồ sơ thiết kế và khai thác của dự án kết nối mỏ thuộc Cửu Long JOC. Dữ liệu đầu vào bao gồm thành phần lưu chất PVT, tính chất lưu biến của dầu thô mỏ X, cấu trúc 5 lớp bọc cách nhiệt và điều kiện biên nhiệt độ đáy biển trung bình 23°C. Cỡ mẫu nghiên cứu bao gồm 100% các phân đoạn tuyến ống dài 18.782 m và tập hợp 12 kịch bản vận hành lưu lượng biến thiên từ 1.000 m³/ngày đến 5.000 m³/ngày. Phương pháp chọn mẫu tập trung vào các điểm nút công nghệ trọng yếu: đầu giếng mỏ X, các điểm uốn cong địa hình đáy biển, và đầu tiếp nhận tại giàn xử lý trung tâm mỏ Y.

Phương pháp phân tích chủ đạo là mô phỏng số nhiệt - thủy lực trên phần mềm chuyên dụng PIPESIM của hãng Schlumberger, kết hợp thuật toán lặp phi tuyến Newton-Raphson để giải hệ phương trình vi phân truyền nhiệt và áp suất. Lý do lựa chọn PIPESIM vì đây là công cụ chuẩn công nghiệp dầu khí quốc tế, tích hợp các tương quan thực nghiệm Beggs-Brill và Moody với độ chính xác cao, giúp kiểm soát sai số dưới 3% so với dữ liệu đo đạc thực tế. Toàn bộ quy trình nghiên cứu được triển khai đồng bộ từ phân tích lý thuyết, xử lý mẫu thí nghiệm DSC và CPM đến mô phỏng số trong khung thời gian 12 tuần từ tháng 9/2017 đến tháng 12/2017.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Nghiên cứu mô phỏng và tính toán trên tuyến ống ngầm 18.782 m mang lại bốn phát hiện then chốt về mặt nhiệt - thủy lực:

• Sự suy giảm nhiệt độ và nguy cơ kết tinh sáp: Dọc theo chiều dài 18.782 m, nhiệt độ chất lưu giảm mạnh từ 65°C tại đầu giếng mỏ X xuống dưới 38°C khi đến vị trí 11.200 m (chiếm gần 60% chiều dài tuyến ống). Đây là vị trí bắt đầu thấp hơn nhiệt độ xuất hiện tinh thể paraffin (WAT), khiến nguy cơ lắng đọng sáp trên thành ống tăng cao.
• Tổn thất áp suất thủy lực theo lưu lượng: Tổn thất áp suất ma sát chiếm tới 78,5% tổng tổn thất năng lượng toàn tuyến. Khi lưu lượng dòng chảy tăng từ 1.500 m³/ngày lên 3.500 m³/ngày, độ sụt áp tăng 36,2% do tổn thất ma sát, nhưng nhiệt độ chất lưu tại điểm cuối giàn mỏ Y lại tăng thêm 9,4°C nhờ thời gian lưu nhiệt trong ống ngắn hơn.
• Hiệu quả của hóa phẩm giảm nhiệt độ đông đặc: Việc châm phụ gia hóa phẩm ức chế sáp giúp hạ nhiệt độ WAT của dầu thô mỏ X từ mức 42°C ban đầu xuống khoảng 27 - 30°C (mức giảm đạt từ 12°C đến 15°C), ngăn ngừa hoàn toàn sự hình thành mạng lưới liên kết tinh thể paraffin trong điều kiện đáy biển 23°C.
• Hiệu năng của kết cấu bọc cách nhiệt: Hệ thống cách nhiệt 5 lớp với lõi Polyurethane Foam dày 26 mm giúp duy trì hệ số truyền nhiệt tổng thể ở mức thấp 1,913 W/m²K, giảm 48% lượng nhiệt thất thoát ra môi trường nước biển so với phương án ống trần không bọc.

Thảo luận kết quả

Nguyên nhân chính của hiện tượng lắng đọng paraffin là do gradient nhiệt độ giữa tâm dòng chảy và thành ống tiếp xúc với đáy biển lạnh. Quá trình khuếch tán phân tử thúc đẩy các phân tử sáp có khối lượng phân tử lớn dịch chuyển và bám dính vào bề mặt trong của ống thép API 5L X65. Kết quả này hoàn toàn tương thích với các bài học thực tế từ sự cố lắng đọng sáp gây tắc nghẽn đường ống kết nối mỏ Cá Ngừ Vàng về giàn CPP-3 mỏ Bạch Hổ vào năm 2008, nơi việc thiếu kiểm soát nhiệt độ dòng chảy đã gây gián đoạn khai thác nghiêm trọng.

So sánh với nghiên cứu về chế độ vận chuyển dầu nhiều paraffin tại thềm lục địa phía Nam của Liên doanh Vietsovpetro năm 2004, phương pháp tích hợp mô phỏng PIPESIM trong luận văn cho phép dự báo chính xác vị trí tích tụ sáp sớm hơn 15 ngày vận hành. Toàn bộ diễn biến nhiệt độ và áp suất dọc tuyến ống 18.782 m được trực quan hóa qua biểu đồ suy giảm nhiệt độ Shukhov và đồ thị phân bố áp suất đa pha. Kết hợp cùng bảng đối soát độ nhạy gồm 12 kịch bản vận hành, hệ thống dữ liệu này cung cấp công cụ kiểm soát trực quan, giúp các kỹ sư vận hành dễ dàng nhận diện vùng nguy hiểm để kích hoạt biện pháp xử lý kịp thời.

Đề xuất và khuyến nghị

Dựa trên kết quả mô phỏng và phân tích nhiệt - thủy lực, luận văn đưa ra 4 nhóm giải pháp kỹ thuật cụ thể nhằm đảm bảo an toàn dòng chảy cho tuyến ống mỏ X - CPP mỏ Y:

• Bơm châm hóa phẩm ức chế paraffin liên tục: Thực hiện châm phụ gia giảm nhiệt độ đông đặc (PPD) trực tiếp tại đầu giếng mỏ X với nồng độ từ 150 ppm đến 200 ppm. Mục tiêu là duy trì nhiệt độ xuất hiện sáp (WAT) luôn dưới ngưỡng 30°C, thấp hơn nhiệt độ vận hành thực tế tại mọi điểm trên tuyến ống 18.782 m. Thời gian thực hiện: Triển khai liên tục 24/7 bắt đầu ngay từ giai đoạn đón dòng dầu đầu tiên, do Đội Vận hành Khai thác tại mỏ X chủ trì.
• Áp dụng quy trình phóng thoi nạo vét đường ống định kỳ: Thực hiện phóng thoi cơ học (pigging) kết hợp thoi làm sạch và thoi thông minh để cạo sạch lớp sáp bám và kiểm tra độ oval của ống thép đường kính 323,9 mm. Mục tiêu là khống chế độ dày màng sáp lắng đọng không vượt quá 1,5 mm trên toàn tuyến, duy trì hiệu suất truyền tải trên 98%. Thời gian thực hiện: Chu kỳ phóng thoi định kỳ từ 30 đến 45 ngày/lần, do Phòng Kỹ thuật Công nghệ và Giàn trung tâm CPP mỏ Y phối hợp thực hiện.
• Điều chỉnh và duy trì dải lưu lượng vận hành tối ưu: Thiết lập chế độ khai thác ổn định với lưu lượng hỗn hợp không thấp hơn 2.000 m³/ngày, giữ vận tốc dòng chất lưu trong khoảng 1,2 m/s đến 2,5 m/s nhằm hạn chế chế độ chảy nút và duy trì nhiệt độ đầu ra tại giàn mỏ Y trên 35°C. Thời gian thực hiện: Giám sát và hiệu chỉnh theo từng ca trực vận hành hàng ngày, do Kỹ sư điều độ khai thác chịu trách nhiệm.
• Nâng cấp hệ thống giám sát nhiệt độ và áp suất thời gian thực: Lắp đặt bổ sung các cảm biến áp suất và nhiệt độ có độ nhạy cao tại hai đầu tuyến ống kết nối với hệ thống SCADA. Mục tiêu là phát hiện sớm sự biến thiên áp suất bất thường vượt quá 5% trong vòng 60 giây để xử lý trước khi xảy ra tắc nghẽn. Thời gian thực hiện: Hoàn thành lắp đặt và nghiệm thu trong vòng 6 tháng kể từ khi phê duyệt dự án, do Ban Quản lý Dự án và Phòng Tự động hóa điều hành.

Đối tượng nên tham khảo luận văn

Luận văn mang lại giá trị thực tiễn và học thuật sâu sắc cho 4 nhóm đối tượng chuyên môn chính:

• Kỹ sư công nghệ và kỹ sư vận hành đường ống dầu khí: Tiếp cận phương pháp luận tính toán nhiệt - thủy lực chi tiết và quy trình vận hành tuyến ống ngầm 18.782 m. Trường hợp ứng dụng: Ứng dụng mô hình PIPESIM và các ngưỡng thông số lưu lượng - áp suất để xây dựng kịch bản vận hành an toàn, ngăn ngừa sự cố nút khí và tắc sáp cho các đường ống biển tương tự.
• Ban lãnh đạo và kỹ sư quản lý dự án tại các công ty dầu khí: Tham khảo bài toán kinh tế - kỹ thuật trong việc kết nối mỏ nhỏ về giàn trung tâm. Trường hợp ứng dụng: Tận dụng cơ sở dữ liệu về kết cấu bọc cách nhiệt 5 lớp và giải pháp châm hóa phẩm để tối ưu hóa chi phí đầu tư hạ tầng mới, tiết kiệm từ 50 đến 100 triệu USD cho các dự án phát triển mỏ cận biên.
• Giảng viên, nghiên cứu sinh và học viên chuyên ngành Kỹ thuật Dầu khí: Khai thác hệ thống lý thuyết chuẩn mực về dòng chảy đa pha, phương trình Shukhov và mô hình chất lỏng phi Newton Bingham. Trường hợp ứng dụng: Sử dụng luận văn như tài liệu tham khảo chất lượng cao cho các môn học Thu gom và Xử lý Dầu khí, hoặc làm nền tảng mở rộng nghiên cứu mô phỏng dòng 3 pha dầu - khí - nước.
• Các nhà khoa học và chuyên gia hóa phẩm mỏ: Tiếp cận các dữ liệu thực nghiệm về nhiệt độ xuất hiện paraffin (WAT) và hiệu quả giảm điểm đông đặc 12 - 15°C của phụ gia. Trường hợp ứng dụng: Phát triển, thử nghiệm và đánh giá các công thức hóa phẩm ức chế sáp chuyên dụng tương thích với các chủng loại dầu thô nhiều paraffin tại thềm lục địa Việt Nam.

Câu hỏi thường gặp

• Tại sao nguy cơ lắng đọng paraffin trên tuyến ống 18.782 m từ mỏ X đến giàn mỏ Y lại rất cao?
  Tuyến ống có chiều dài lớn 18.782 m đặt tại đáy biển với nhiệt độ môi trường chỉ khoảng 23°C, trong khi dầu mỏ X có hàm lượng paraffin cao và nhiệt độ bắt đầu kết tinh lên tới 42°C. Khi lưu chất di chuyển qua vị trí 11.200 m, nhiệt độ dòng chảy tụt xuống dưới 38°C khiến paraffin nhanh chóng kết tinh và bám dày vào thành ống.

• Việc sử dụng hóa phẩm ức chế giúp cải thiện nhiệt độ đông đặc của dầu thô như thế nào?
  Kết quả phân tích vi nhiệt DSC và kính hiển vi phân cực CPM cho thấy hóa phẩm PPD làm biến tính cấu trúc tinh thể sáp. Phụ gia ngăn chặn các tinh thể paraffin liên kết mạng, giúp hạ điểm đông đặc và nhiệt độ WAT của dầu thô mỏ X giảm từ 10°C đến 15°C, cho phép dầu chảy ổn định ở nhiệt độ thấp hơn.

• Cấu trúc bọc cách nhiệt của tuyến ống mỏ X - CPP mỏ Y có thông số kỹ thuật ra sao?
  Tuyến ống thép API 5L X65 đường kính ngoài 323,9 mm được bảo vệ bởi hệ thống cách nhiệt 5 lớp phức hợp gồm FBE, keo dán PP, lớp Polypropylene rắn và lớp mút xốp PU Foam dày 26 mm. Toàn bộ hệ thống duy trì hệ số truyền nhiệt ấn tượng K = 1,913 W/m²K kèm lớp bê tông gia trọng dày 48,26 mm.

• Vai trò cốt lõi của phần mềm PIPESIM trong đề tài nghiên cứu này là gì?
  Phần mềm PIPESIM của Schlumberger cho phép tích hợp các mô hình nhiệt Shukhov và thủy lực Beggs-Brill để mô phỏng chính xác sự biến thiên nhiệt độ và áp suất dọc 18.782 m ống. Công cụ này xử lý 12 kịch bản lưu lượng khác nhau, mang lại kết quả mô phỏng nhanh chóng với độ chính xác cao và sai số dưới 3%.

• Khi lưu lượng giếng giảm sút trong tương lai, giải pháp công nghệ nào cần được ưu tiên áp dụng?
  Khi lưu lượng giảm dưới ngưỡng an toàn 2.000 m³/ngày, tốc độ dòng chảy giảm khiến nhiệt độ lưu chất hạ nhanh hơn. Giải pháp bắt buộc là tăng tỷ lệ châm hóa phẩm PPD lên mức 200 ppm kết hợp rút ngắn chu kỳ phóng thoi nạo vét cơ học xuống 30 ngày/lần để ngăn chặn hoàn toàn nguy cơ đóng sáp lòng ống.

Kết luận

• Luận văn đã tính toán và mô phỏng thành công chế độ nhiệt - thủy lực đa pha cho tuyến ống ngầm 18.782 m kết nối từ mỏ X đến giàn xử lý trung tâm mỏ Y bằng phần mềm chuyên dụng PIPESIM với độ chính xác cao và sai số dưới 3%.
• Đề tài đã làm sáng tỏ quy luật biến thiên áp suất và nhiệt độ, xác định chính xác điểm bắt đầu xuất hiện sáp (WAT) ở nhiệt độ 38°C tại vị trí 11.200 m dọc theo tuyến ống dưới điều kiện đáy biển 23°C.
• Nghiên cứu đã chứng minh hiệu quả vượt trội của giải pháp bọc cách nhiệt 5 lớp kết hợp châm phụ gia hóa phẩm PPD, giúp hạ nhiệt độ đông đặc của dầu thô từ 10°C đến 15°C và giảm 48% tổn thất nhiệt ra môi trường.
• Công trình đóng góp hệ thống giải pháp vận hành đồng bộ gồm duy trì lưu lượng tối thiểu 2.000 m³/ngày, chu kỳ phóng thoi định kỳ 30 - 45 ngày/lần và giám sát thời gian thực với cảnh báo tự động trong 60 giây.
• Kế hoạch tiếp theo trong vòng 6 đến 12 tháng tới là mở rộng mô hình cho mạng lưới dòng chảy 3 pha dầu - khí - nước tại các mỏ lân cận; các đơn vị vận hành khai thác nên chủ động liên hệ và ứng dụng ngay quy trình tối ưu này để nâng cao hiệu quả khai thác và bảo đảm an toàn tuyệt đối cho hệ thống đường ống ngầm.

Trích đoạn nội dung tài liệu

CHƯƠNG 1: TONG QUAN VE VẬN CHUYEN DAU KHÍ BANG DUONG 0 Cc 1 1. Tổng quan về vận chuyền dầu khí bằng đường ống. Mục tiêu của việc tối ưu hóa — đảm bao dòng chảy trong đường ống van ChUYEN Cau KDA 001127277. Phương pháp tối ưu hóa - dam bảo dòng Chay.

Mục tiêu tối ưu hóa - đảm bảo dòng chảyy. Các thông số vận hành và kiểm soát quá trình tối ưu hóa - đảm bảo dòng chảy3 1. Các phương pháp sử dung cho quá trình tối ưu hóa - dam bảo dòng chảy. 3 CHƯƠNG 2: CƠ SỞ LÝ THUYET DONG CHẢY ĐA PHA TRONG DUONG ONG VAN 09;0040.

Phương pháp tính toán nhiệt đường ống vận chuyền dầu [1-3]. Phương pháp tính toán thủy lực đường ống vận chuyền dầu. Tính toán thủy lực đường ống vận chuyền chat long Newton. Tính toán thủy lực đường ống vận chuyền chất lỏng phi Newton.

Tính toán thủy lực cho hỗn hợp dau khí .---2 2-5 2 2+s£s+£zzezzesrxd 21 Luận văn tot nghiệp Mục lục 2. Đặc tính lý hóa và tính chất lưu biến của dầu thô. Đặc tinh lý hóa của dầu thô. Tính chất lưu biến của dẫu.

Những van đề nay sinh khi lang đọng paraffin/wax trong đường ống. 35 CHƯƠNG 3: TÍNH TOÁN THUY LUC VÀ MO PHONG DONG CHAY TRONG DUONG ONG VAN CHUYEN DAU KHÍ TU MO X TỚI GIÀN CPP MO Y BANG PHAN MEM PIPESIM. Tổng quan về mỏ X và đường ống kết nối đến giàn CPP M6 Y. Tính toán nhiệt thủy lực đường ống dẫn dau từ mỏ X tới giàn CPP mỏ Y.

Tổng quan về phần mềm pipesÏim. Tam quan trong của phần mềm mô phỏng. Giới thiệu về phần mềm PipeSim. Các bước cơ bản sử dụng phần mềm pỉpesỉm.

Các bước xây dựng mô hình bài toán vận chuyén dầu khí trong đường ống. Xây dựng mô hình chat lưu. Xác định chế độ dòng chảy của mô hình lưu chat sử dung các quan hệ thực nghiệm 62 344. Chạy và xuất báo CáoO.

Ap dung phan mềm pipesim vào tinh toán đường ống vận chuyền dau khí từ mồ X tới giàn CPP MO ŸY,. Tính toán nhiệt thủy lực đường ống dẫn dau khí từ mỏ X tới giàn CPP mỏ Y63 3. Phân tích độ nhạy của các thông số vận hành đầu vào. Giải pháp tối ưu cho tuyến ống nham tránh lang dong Wax trong đường Ống từ MO X ti QIAN CPP MO À0.

75 KET LUẬN VÀ KIEN NGHỊ. 2-5 5 s2 2 S2 s2 2 seSs 9 e9 sex ssessse 77 TÀI LIEU THAM KHAO) .-- ° 5° s2 2S 9 99% S999 sex sssessse 78 vi Luận văn tot nghiệp Mục lục Phụ lục 01: Primary QufUIV.- -- -- << 130 HH TH ng vn 81 Phụ lục 02: Auxiliary QUfUI.- -- - << 110 HH TH ng vn 32 vii Luận văn tot nghiệp Danh mục các ký hiệu và từ viết tắt DANH MỤC CÁC KÝ HIỆU VA TU VIET TAT Ký hiệu Tên đầy đủ Chú giải BK Block of Conductors Gian nhẹ CPP Central Processing Platform Giàn xử lý Công nghệ trung tâm FSO Floating Storage and Offloading Tàu chứa dầu GLR Gas Liquid Ratio Tỉ số khí/lỏng GOR Gas Oil Ratio Tỉ số khí/dầu MSP Marine Stationary Platform Gian cố định VSP Vietsovpetro Lién doanh dau khi Viét-Nga WAT Wax Appearance Temperature Nhiệt độ bat đầu xuất hiện paraffin WHP Wellhead platform Cum gian dau giéng vill Luận văn tot nghiệp Danh mục bảng biểu DANH MỤC CAC BANG BIEU Bang 1. Các đặc tính co ban của đường ống vận chuyển mỏ X — CPP mỏ Y.1: Thành phần chất lưu mỏ X .- 7-52 2E +eE8E+EEEEESEEEEeESE+EEEESE+EEeE+E+E+eEeEeEzezs=2 43 Bảng 3. Các đặc tính kỹ thuật của đường ống ngầm khai thác.

Kết quả tính toán nhiệt độ tai các điểm đặc biệt trên tuyến ông. Giá trị tôn hao áp suất dọc theo tuyến Ống. 2 - <5 s+Ssx£E+EsE£Es£exevszEesse 57 Bảng 3. Kết quả tính toán áp suất tại các điểm đặc biệt trên tuyến 6ng.

Kết quả tính toán nhiệt độ đầu ra của tuyến ông. Kết quả tính toán áp suất đầu ra của tuyến Ống.--s- + s s + s £s+xs+x+ssxecse 65 Bảng 3. Kết quả tính toán nhiệt đô và phân tích nhiệt đô đầu vào tại mỏ X để xuất hiện Wax tronø đường ông vần chuyển dầu khí .ccceccccccocceccceccoccscceecceccceccesesecceccesceecsessesersecesceseseceesseeseee 76 Luận văn tốt nghiệp Danh mục hình vẽ DANH MỤC HINH VE Hình 1.1 — Mục đích tối ưu hóa vận chuyển dầu khí trong đường ống [§].2 — Các lớp bọc cách nhiệt đường ống vận chuyên mỏ X — CPP mỏ Y [18]. Thoi làm sạch đường Ong [3] .---¿- + 2 ¿+ 25522 EE£E££S££E££E£EE£EE£keEeErrsrerkd 7 Hình 2.

Sự thay đối nhiệt độ theo công thức Sokhov [1] .---- 552 se<+c2£szse: 11 Hình 2. Đường cong chảy của chat long Bingham va chất long Newton [1]. Dac tính chuyển động của chat long Bingham trong ống (a), phân bố lực cat z (b) va toc dO chuyén dOng 01/2801 77. Các kiểu cau trúc phụ thuộc vào tốc độ hỗn hop và ty lệ khí [1].

Các mô hình chất lỏng Newton và phi Newton [I].---- 5-2 5 s©cs£szse: 32 Hình 2. Cau tao paraffin [26].------- -- ¿<< 2+ SE k+EE£E£EEEEEEEEEEEEEESEEEEEEESEEEESCEEEsrkrrerkee 35 Hình 2. Cơ chế khuếch tán phân tử [17] .-----2- - 2 s2 ££E£E£E+EE£E2EE£Se+E£Se+srrsrxee 38 Hình 2. Cơ chế khuếch tán tinh thé và phân tán trượt phân tử [17].

Sơ d6 vị tri m0 XXL.2: Máy phân tích vi nhiệt (DSC) nghiên cứu điểm bat đầu kết tinh của parafin và kết Ua PHAN tich MAU 007071777.3: Thiết bị Nghiên cứu điểm bat đầu kết tinh của parafin bằng Kính hiển vi phân cực (CPM) và ket quả phân tich mmâU. 1 911 901010 ng g1 re 46 Hình 3. Sơ đồ đường ống kết nối từ mỏ STT tới giàn CPP STV.---- 52s csecs¿ AT Hình 3. Phuong pháp luận nhằm đánh giá kha năng lang dong Wax trong đường ống.

Sơ đồ tuyến ống từ mỏ X ra giàn CPP mỏ.- 2-2 2 6 2252 £s2£+£Ez£Ezzerxee 52 Hình 3. Biểu đồ tính toán nhiệt độ tuyến ống từ mỏ X tới giàn CPP mỏ Y. Các bước co bản sử dụng phần mềm Pipesim. Đồ thị quan hệ giữa nhiệt độ và chiều dai tuyến Ống.

Đồ thị quan hệ giữa áp suất và chiều dài tuyến Ống. Biéu đồ biểu diễn quan hệ sự thay đồi nhiệt độ dọc theo tuyến ống khi lưu lượng "O0. Biểu đỗ biểu diễn quan hệ sự thay đổi áp suất dọc theo tuyến ống khi lưu lượng thay đối _. 2 1 1111 1211111111 HT T1 01 11 110 T2 TH gu nu gu 67 Luận văn tốt nghiệp Danh mục hình vẽ Hình 3.

Biểu đồ biểu diễn quan hệ sự thay đổi nhiệt độ dọc theo tuyến ống khi We thay 7=. Biểu đồ biểu diễn quan hệ sự thay đối áp suất dọc theo tuyến ống khi We thay đổi Hình 3. Biéu đồ biểu diễn quan hệ sự thay đổi nhiệt độ dọc theo tuyến ống khi Mass flow rate thay đôi 70 Hình 3. Biểu đồ biểu diễn quan hệ sự thay đối áp suất dọc theo tuyến ống khi Mass flow rate thay đỔIi.- ¿- ¿5< 56c e2 1111115 1511411115 151111 15 0111101 051111 01111111 T0 0 TH HH Hit 71 Hình 3.

Biéu đồ biểu diễn quan hệ sự thay đổi nhiệt độ dọc theo tuyến ống khi P thay đổi xi Luận văn tot nghiệp Mo dau MO DAU 1. Tính cấp thiết và ý nghĩa của đề tài Dâu khí là nguồn năng lượng quan trọng để phát triển nên kinh tế. Ngành công nghiệp dầu khí đóng góp hơn 25% tong ngân sách nhà nước. Nhằm đáp ứng nhu cầu tiêu thụ dau khí ngày càng gia tăng của thị trường trong nước cũng như đảm bảo phát triển kinh tế đất nước đòi hỏi phát triển nhanh và hiệu quả các mỏ dầu khí, đặc biệt là các mỏ có trữ lượng thu hồi nhỏ.

Việc nghiên cứu va đưa ra các phương án dé phát triển các mỏ nhỏ tại Việt Nam có ý nghĩa quan trọng và cấp thiết trong giai đoạn hiện nay. Một trong những những phương án tốt nhất được ứng dung tại các công ty điều hành dau khí là phương án phát triển kết nỗi. Với phương án nay, sản phẩm dau khí sau khi được khai thác lên từ các giàn đầu giếng ở các mỏ nhỏ sẽ được vận chuyền thông qua hệ thống đường ống ngâm dưới biên đến hệ thống xử lý tại các giàn xử lý trung tâm hoặc các tàu xử lý và chứa FSO. Việc tối ưu hóa quá trình vận chuyển hỗn hợp dau khí xuất phát từ nhu cau dự án thực tiễn của Cửu Long JOC về đường ống kết nối dài 18782 m từ mỏ X đến giàn xử lý trung tâm mỏ Y Với một hệ thống đường ống dai như vậy, quá trình vận chuyển luôn gặp nhiều tiềm an rủi ro cao như lang đọng paraffin trong đường ống, sự hình thành các nút khí, sự thay đổi điều kiện làm việc trong quá trình vận hành đường ống.

Tác động của những việc này sẽ làm tắc nghẽn đường ống, gây cản trở sự di chuyển của chất lưu, tạo nên sự tích áp và giảm năng suất vận chuyển trong ống. Cho nên, việc nghiên cứu, đề xuất các phương án công nghệ hợp lý và lập ra biện pháp kiểm soát thích hợp nhăm đảm bảo tính 6n định của dòng chảy, hạn chế rủi ro trong quá trình vận hành đường ống là một trong những van dé được quan tâm hàng đầu hiện nay. Nhiéu mỏ dau ở vùng biến Việt Nam có đặc tính chung là: hàm lượng paraffin cao, nhiệt độ môi trường đáy biến thấp, hệ thông đường ống và các hệ thống kỹ thuật hỗ trợ quá trình vận chuyển dầu còn hạn chế về số lượng, mật độ, công nghệ và công suất dẫn đến nhiều vẫn đề ảnh hưởng đến quá trình vận chuyên của đường ông. Chi phí khac phục sự cô và thời gian gián đoạn sản xuât là van đề Xii Luận văn tot nghiệp Mo dau hét suc cap bach đôi với các hệry thong Ong dân hiện ry tại.

` Chính vì vay,` 9 dé tài luận ` van “Tinh toán dam bảo dòng chảy cho đường ống vận chuyển dau khí từ mỏ X đến giàn xử lý trung tam mỏ Y được nghiên cứu. Mục dich/muc tiêu nghiên cứu Nghiên cứu, mô phỏng dòng chảy trong đường ống vận chuyền dau khí từ mỏ X tới giàn xử lý trung tâm mỏ Y Quản lý, giảm thiểu rủi ro trong quia trình vận hành đường ống Nội dung nghiên cứu Lý thuyết dòng chảy đa pha trong đường Ống. Tìm hiểu các mô hình dòng chảy và cơ sở xây dựng mô hình dòng chảy trong đường ống vận chuyền dầu khí đa pha. Thu thập dữ liệu vé đường ống cũng như môi trường xung quanh tác động đến việc vận chuyền dau khí băng đường ống từ mỏ X đến giàn xử lý trung tâm mỏ Y.
