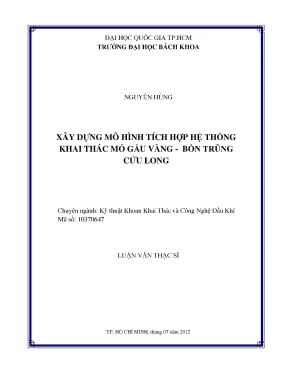

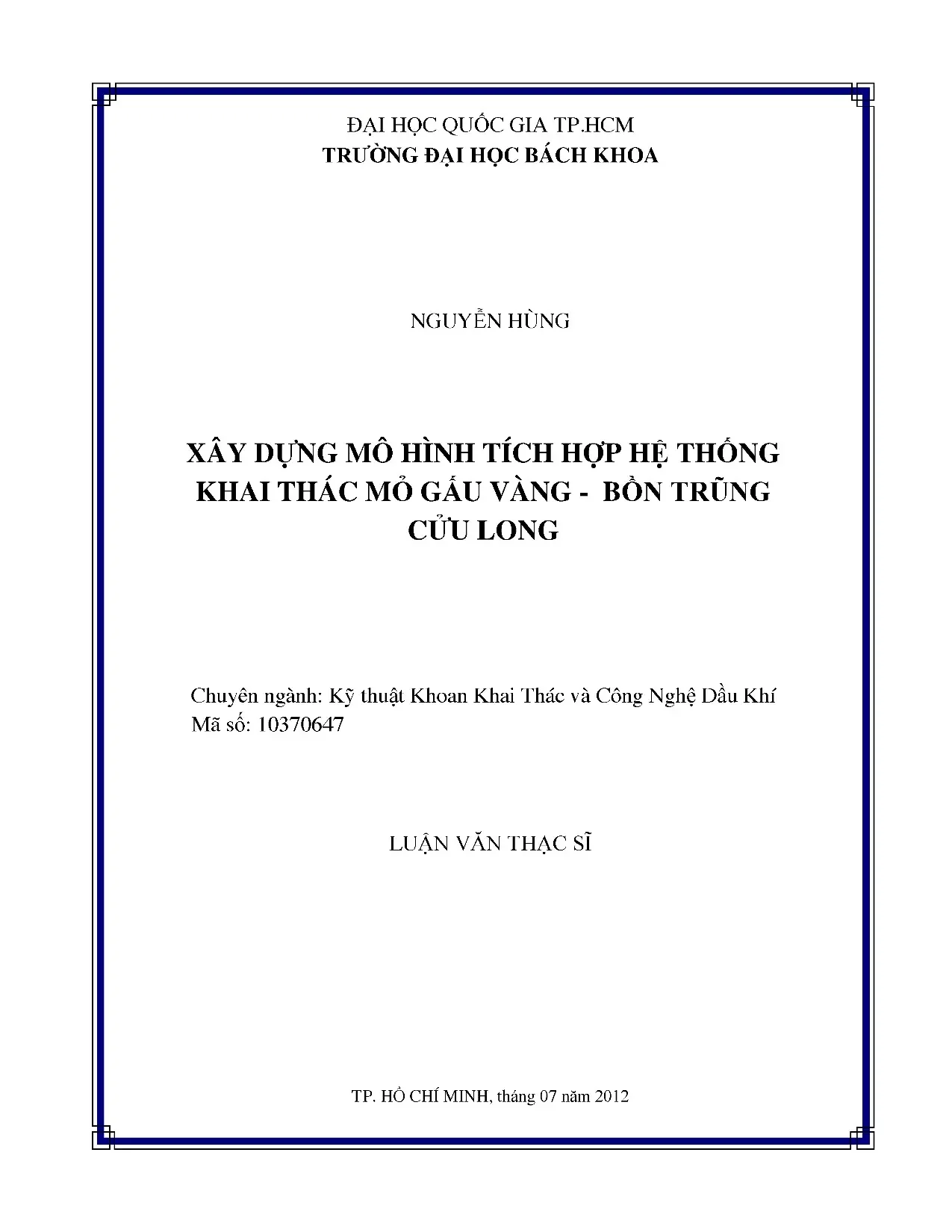

Luận văn thạc sĩ kỹ thuật khai thác và công nghệ dầu khí xây dựng mô hình tích hợp hệ thống khai thác mỏ gấu vàng bồn trũng cửu long

Luận văn thạc sĩ kỹ thuật khai thác và công nghệ dầu khí tập trung xây dựng mô hình tích hợp hệ thống khai thác mỏ Gấu Vàng tại bồn trũng Cửu Long.

• Tác giả: Nguyễn Hùng
• Người hướng dẫn: TS. Mai Cao Lân - Chủ nhiệm Bộ Môn Khoan Khai Thác
• Trường học: Đại học Bách Khoa - Đại học Quốc gia TP. Hồ Chí Minh
• Chuyên ngành: Kỹ thuật Khoan Khai Thác và Công Nghệ Dầu Khí
• Đề tài: Xây Dựng Mô Hình Tích Hợp Hệ Thống Khai Thác Mỏ Gấu Vàng Bồn Trũng Cửu Long
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2012
• Địa điểm: TP. Hồ Chí Minh

Mục lục chi tiết

• LỜI CẢM ƠN
• TÓM TẮT LUẬN VĂN
• DANH SÁCH CÁC HÌNH VẼ
• DANH SÁCH CÁC BẢNG
• PHẦN MỞ ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN VỀ MỎ GẤU VÀNG - BỒN TRŨNG CỬU LONG
• 1.1. Giới thiệu tổng quan về mỏ Gấu Vàng
• 1.2. Lịch sử khai thác và đặc trưng khai thác của các giếng
• 1.2.1. Đặc tính của mỏ Gấu Vàng
• 1.2.2. Đặc điểm hoàn thiện giếng của mỏ Gấu Vàng
• 1.2.3. Lịch sử khai thác của mỏ
• 1.3. Hệ thống thiết bị khai thác của mỏ Gấu Vàng
• 1.3.1. Hệ thống thiết bị của mỏ
• 1.3.2. Hệ thống thiết bị chính trên giàn công nghệ trung tâm mỏ Gấu Vàng
• 2. CHƯƠNG 2: CƠ SỞ LÝ THUYẾT CHO PHƯƠNG PHÁP XÂY DỰNG MÔ HÌNH TÍCH HỢP HỆ THỐNG KHAI THÁC MỎ GẤU VÀNG
• 2.1. Cơ sở lý thuyết về phương pháp mô phỏng
• 2.1.1. Mô hình hóa dòng chảy từ vỉa vào giếng
• 2.1.2. Lý thuyết dòng chảy từ vỉa vào giếng (IPR)
• 2.1.3. Lý thuyết dòng chảy trong giếng khai thác (TPR)
• 2.2. Xây dựng hệ thống dự đoán khai thác trong tương lai
• 2.2.1. Sản lượng dầu trong suốt giai đoạn chảy chuyển tiếp
• 2.2.2. Sản lượng dầu trong suốt giai đoạn chảy giả ổn định
• 2.3. Xây dựng mô hình tính toán tích hợp
• 3. CHƯƠNG 3: XÂY DỰNG MÔ HÌNH TÍCH HỢP HỆ THỐNG KHAI THÁC MỎ GẤU VÀNG - BỒN TRŨNG CỬU LONG
• 3.1. Xây dựng mô hình tích hợp cho mỏ Gấu Vàng
• 3.1.1. Cơ sở dữ liệu đầu vào mô hình tích hợp hệ thống khai thác
• 3.1.2. Xây dựng mô hình hệ thống khai thác
• 3.2. Ứng dụng phần mềm kỹ thuật xây dựng mô hình tích hợp hệ thống khai thác
• 3.2.1. Xây dựng mô hình giếng
• 3.2.2. Xây dựng mô hình vỉa
• 3.2.3. Xây dựng mô hình hệ thống khai thác
• 3.2.4. Xây dựng mô hình tương quan kỹ thuật và kinh tế
• 4. CHƯƠNG 4: ỨNG DỤNG MÔ HÌNH TÍCH HỢP ĐỂ TỐI ƯU HÓA HỆ THỐNG KHAI THÁC
• 4.1. Đánh giá các thông số của mô hình tích hợp hệ thống khai thác mỏ Gấu Vàng
• 4.2. Tối ưu hóa sản lượng khai thác của mỏ Gấu Vàng
• 4.2.1. Xem xét thay đổi áp suất của điểm nhận (bình tách cao áp)
• 4.2.2. Xem xét thay đổi lượng cung cấp khí nâng cho mỏ Gấu Vàng
• 4.2.3. Kết hợp xem xét thay đổi giữa các thông số kỹ thuật và mô hình kinh tế

Tóm tắt

I. Luận Văn Thạc Sĩ

Luận Văn Thạc Sĩ này tập trung vào việc xây dựng Mô Hình Tích Hệ Thống Khai Thác Mỏ Gấu Vàng Bồn Trũng Cửu Long. Nghiên cứu này nhằm mục đích tối ưu hóa quá trình khai thác dầu khí, đảm bảo hiệu quả kỹ thuật và kinh tế. Luận văn sử dụng các phương pháp phân tích dữ liệu, mô hình hóa và đánh giá tác động môi trường để đưa ra các giải pháp khai thác bền vững.

1.1. Mục tiêu nghiên cứu

Mục tiêu chính của Luận Văn Thạc Sĩ là xây dựng Mô Hình Tích Hệ Thống để dự báo sản lượng khai thác và tối ưu hóa các chỉ số kỹ thuật và kinh tế. Nghiên cứu này cũng nhằm đánh giá tác động môi trường và đề xuất các chiến lược quản lý tài nguyên hiệu quả.

1.2. Phương pháp nghiên cứu

Nghiên cứu sử dụng các phương pháp như Phân Tích Dữ Liệu, Mô Hình Kinh Tế, và Kỹ Thuật Khai Thác để xây dựng mô hình tích hợp. Các dữ liệu thực tế từ mỏ Gấu Vàng được thu thập và phân tích để đảm bảo tính chính xác của mô hình.

II. Mô Hình Tích Hệ Thống

Mô Hình Tích Hệ Thống được xây dựng dựa trên cơ sở lý thuyết về phương trình cân bằng vật chất và mô hình dòng chảy. Mô hình này kết hợp các yếu tố từ vỉa dầu, giếng khoan đến hệ thống thiết bị bề mặt, nhằm phản ánh chính xác hiện trạng khai thác của mỏ Gấu Vàng.

2.1. Cơ sở lý thuyết

Mô hình dựa trên Phương Trình Cân Bằng Vật Chất và Mô Hình Dòng Chảy để mô phỏng quá trình khai thác. Các phương pháp như Tarner và phân tích điểm nút được áp dụng để đảm bảo tính chính xác của mô hình.

2.2. Ứng dụng thực tiễn

Mô hình được ứng dụng để dự báo sản lượng khai thác và đánh giá hiệu quả kinh tế của các phương án khai thác. Kết quả từ mô hình giúp các nhà điều hành đưa ra quyết định tối ưu trong quản lý tài nguyên.

III. Khai Thác Mỏ Gấu Vàng

Khai Thác Mỏ Gấu Vàng là trọng tâm của nghiên cứu này. Mỏ Gấu Vàng nằm trong Bồn Trũng Cửu Long, một khu vực giàu tiềm năng dầu khí. Nghiên cứu tập trung vào việc tối ưu hóa quá trình khai thác, đảm bảo hiệu quả kỹ thuật và kinh tế.

3.1. Đặc điểm mỏ

Mỏ Gấu Vàng có cấu trúc địa chất phức tạp với các đứt gãy và lớp trầm tích dày. Nghiên cứu đã thu thập và phân tích các dữ liệu về áp suất vỉa, độ thấm và lưu lượng dầu khí để xây dựng mô hình khai thác chính xác.

3.2. Chiến lược khai thác

Nghiên cứu đề xuất các chiến lược khai thác hiệu quả, bao gồm việc điều chỉnh áp suất hệ thống và tối ưu hóa lưu lượng khí nén. Các giải pháp này nhằm tăng cường sản lượng khai thác và kéo dài tuổi thọ của mỏ.

IV. Đánh Giá Tác Động Môi Trường

Đánh Giá Tác Động Môi Trường là một phần quan trọng của nghiên cứu. Nghiên cứu đã phân tích các tác động tiềm ẩn của hoạt động khai thác đến môi trường và đề xuất các biện pháp giảm thiểu.

4.1. Tác động tiềm ẩn

Hoạt động khai thác có thể gây ra các tác động như ô nhiễm nguồn nước, xói mòn đất và suy giảm đa dạng sinh học. Nghiên cứu đã đánh giá các tác động này dựa trên dữ liệu thực tế từ mỏ Gấu Vàng.

4.2. Biện pháp giảm thiểu

Nghiên cứu đề xuất các biện pháp như sử dụng công nghệ khai thác thân thiện với môi trường và tăng cường giám sát môi trường. Các biện pháp này nhằm đảm bảo sự phát triển bền vững của ngành dầu khí.

V. Kết Luận và Ứng Dụng

Nghiên cứu đã xây dựng thành công Mô Hình Tích Hệ Thống Khai Thác Mỏ Gấu Vàng Bồn Trũng Cửu Long, mang lại giá trị thực tiễn cao. Mô hình này không chỉ giúp dự báo sản lượng khai thác mà còn hỗ trợ các nhà điều hành trong việc quản lý tài nguyên và đảm bảo phát triển bền vững.

5.1. Giá trị thực tiễn

Mô hình tích hợp đã chứng minh hiệu quả trong việc dự báo sản lượng và tối ưu hóa quá trình khai thác. Kết quả nghiên cứu có thể áp dụng rộng rãi trong ngành dầu khí, đặc biệt là tại các mỏ có điều kiện tương tự như mỏ Gấu Vàng.

5.2. Hướng phát triển

Nghiên cứu đề xuất các hướng phát triển trong tương lai, bao gồm việc cải tiến công nghệ khai thác và tăng cường hợp tác quốc tế. Các hướng phát triển này nhằm nâng cao hiệu quả khai thác và đảm bảo sự bền vững của ngành dầu khí.

Nội dung chính

Tổng quan nghiên cứu

Ngành công nghiệp dầu khí giữ vị trí huyết mạch trong nền kinh tế quốc dân, hàng năm đóng góp hàng tỷ USD vào ngân sách nhà nước và bảo đảm vững chắc an ninh năng lượng quốc gia. Tại Việt Nam, mỏ Gấu Vàng thuộc bồn trũng Cửu Long là một trong những mỏ dầu quan trọng ngoài khơi với diện tích lô ban đầu đạt 4.634 km² và diện tích giữ lại phát triển khoảng 788 km² (tương đương 17%). Mỏ được đưa vào vận hành khai thác thương mại từ năm 2005 với hệ thống giàn công nghệ xử lý trung tâm (CPP) đạt công suất thiết kế 100.000 thùng dầu/ngày cùng tàu chứa dầu FSO. Tuy nhiên, sau nhiều năm khai thác liên tục, sản lượng mỏ giảm xuống mức khoảng 10.000 thùng/ngày do hiện tượng suy giảm áp suất vỉa tự nhiên và ngập nước cục bộ ở các giếng thân móng nứt nẻ. Vấn đề nghiên cứu then chốt đặt ra là việc thiếu một công cụ mô phỏng đồng bộ giữa tầng chứa ngầm, thân giếng và hệ thống công nghệ bề mặt, dẫn đến việc vận hành khai thác chưa đạt hiệu suất tối ưu và nguy cơ suy giảm đời mỏ nhanh chóng.

Mục tiêu cụ thể của luận văn là nghiên cứu, xây dựng và hiệu chỉnh mô hình tích hợp hệ thống khai thác (Integrated Production Modeling - IPM) cho mỏ Gấu Vàng bằng cách tích hợp phương trình cân bằng vật chất theo phương pháp Tarner, lý thuyết dòng chảy IPR/TPR và phân tích điểm nút. Phạm vi nghiên cứu tập trung vào 4 giếng khai thác chủ lực (GV-1X, GV-2X, GV-4X, GV-5X) tại cấu tạo đá móng nứt nẻ granite ở độ sâu khoảng 4.000m TVDss trong giai đoạn từ năm 2005 đến năm 2012. Ý nghĩa thực tiễn của đề tài là cung cấp giải pháp đồng bộ kỹ thuật và kinh tế, giúp nâng cao hệ số thu hồi dầu thêm khoảng 5% - 7%, kéo dài tuổi thọ khai thác mỏ thêm 3 - 5 năm và tối ưu hóa chỉ số hiện giá thuần (NPV) cho toàn bộ dự án phát triển mỏ.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn vận dụng đồng thời ba trụ cột lý thuyết cốt lõi trong kỹ thuật khai thác mỏ dầu khí:

1. Phương trình cân bằng vật chất tổng quát (Schilthuis, Havlena - Odeh và Tarner): Thiết lập mối tương quan cân bằng thể tích giữa sự giãn nở của dầu, khí tự do, nước vỉa, độ co ngót của đá móng và lượng chất lưu đã khai thác. Phương trình chỉ số năng lượng Pirson (DDI + SDI + WDI = 1) được áp dụng nhằm định lượng chính xác vai trò của năng lượng khí hòa tan, mũ khí và tầng nước đáy.
2. Lý thuyết dòng chảy từ vỉa vào đáy giếng (Inflow Performance Relationship - IPR): Ứng dụng mô hình Vogel xây dựng đường cong quan hệ phi tuyến giữa áp suất đáy giếng dòng chảy và lưu lượng khai thác chất lưu, kết hợp chỉ số khai thác dòng vào J đạt giá trị xấp xỉ 24 stb/d/psi khi áp suất đáy giếng lớn hơn áp suất điểm bọt khí.
3. Lý thuyết dòng chảy nhiều pha trong ống khai thác (Tubing Performance Relationship - TPR): Phân tích động thái thủy lực đa pha dựa trên tương quan thực nghiệm cải tiến Hagedorn - Brown và Griffith, mô tả chi tiết các cơ chế dòng chảy bọt (bubble), dòng nút (slug), dòng rối (churn) và dòng sương vành xuyến (annular mist).

Mô hình nghiên cứu được xây dựng dưới dạng hệ thống tích hợp vỉa - giếng - bề mặt thông qua bộ công cụ IPM (gồm PROSPER, MBAL, GAP) liên kết với mô hình kinh tế RESOLVE. Các khái niệm chuyên ngành mấu chốt bao gồm: độ lưu giữ chất lưu (holdup), áp suất bão hòa khí (bubble point pressure), hệ số ma sát Fanning hai pha và chỉ số hiện giá thuần (NPV).

Phương pháp nghiên cứu

Nguồn dữ liệu của đề tài được thu thập từ các báo cáo địa vật lý giếng khoan, thí nghiệm phân tích tính chất chất lưu PVT, kết quả thử vỉa DST, và lịch sử sản lượng thực tế của mỏ Gấu Vàng trong suốt 7 năm vận hành (2005 - 2012). Dữ liệu chất lưu xác định dầu mỏ có tỷ trọng 35.85 °API, tỷ số khí - dầu (GOR) biến thiên từ 156 đến 296 scf/stb, độ nhớt dầu 0.71 cp, và áp suất điểm bọt khí dao động từ 1.025 đến 1.230 psig tại nhiệt độ vỉa 160°C.

Mẫu nghiên cứu gồm toàn bộ cụm 4 giếng khai thác đại diện (GV-1X, GV-2X, GV-4X, GV-5X) được lựa chọn theo phương pháp chọn mẫu điển hình, phản ánh đầy đủ cấu trúc địa chất phức tạp giữa khối nâng Tây Nam đồng nhất và khối Đông Bắc dị hướng của đới móng granite nứt nẻ có chiều dày tập sét chắn từ 340m đến 600m.

Phương pháp phân tích điểm nút (Nodal Analysis) kết hợp mô hình số tích hợp được lựa chọn vì tính ưu việt vượt trội trong việc khớp nối liên tục các tổn thất áp suất phi tuyến từ áp suất tĩnh ban đầu 4.400 psig qua chuỗi ống khai thác kích cỡ 4-1/2 inch và 5-1/2 inch đến bình tách cao áp bề mặt 100 - 120 psig. Việc phân tích đồng thời triệt tiêu triệt để các sai số tích lũy vốn thường xảy ra khi tính toán độc lập từng cấu phần riêng lẻ. Tiến trình nghiên cứu được thực hiện hoàn chỉnh trong 5 tháng, từ ngày 06/02/2012 đến ngày 30/06/2012.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình mô phỏng và hiệu chỉnh mô hình tích hợp đã đưa ra 4 phát hiện khoa học mang tính đột phá về động thái khai thác mỏ Gấu Vàng:

1. Động thái cho dòng của vỉa móng nứt nẻ có sự chênh lệch lớn giữa các giếng: Kết quả thử vỉa DST cho thấy giếng GV-4X đạt lưu lượng đỉnh cao nhất lên tới 12.607 thùng dầu/ngày tại cỡ côn 64/64 inch với chỉ số khả năng cho dòng kh đạt mức kỷ lục 894.000 md-ft. Ngược lại, giếng GV-2X chỉ đạt lưu lượng đỉnh 7.380 thùng dầu/ngày tại cỡ côn 72/64 inch với kh đạt 66.000 md-ft, thể hiện mức độ phát triển mạng lưới nứt nẻ thứ sinh không đồng đều trong khối đá granite.
2. Độ tin cậy cao của mô hình cân bằng vật chất MBAL: Mô hình đã khớp lịch sử khai thác áp suất vỉa ban đầu 4.400 psig với sai số áp suất dưới 3.5% và sai số lưu lượng dưới 4.2% so với dữ liệu thực tế. Kết quả phân tích chỉ số truyền động chứng minh năng lượng vỉa ban đầu chủ yếu dựa vào độ giãn nở của đá móng (hệ số nén đá đạt 9 - 10 x 10^-6 psi^-1) và độ giãn nở dầu chất lưu, chiếm hơn 68% tổng năng lượng khai thác giai đoạn đầu.
3. Tối ưu hóa điểm nút và hiệu ứng giảm áp suất bề mặt: Việc hạ áp suất làm việc tại điểm nhận bình tách cao áp từ 120 psig xuống 90 psig giúp tăng lưu lượng dòng vào của giếng thêm 8.5% đến 11.2%, tương đương mức tăng sản lượng dầu từ 850 đến 1.120 thùng/ngày trên toàn hệ thống mạng lưới thu gom GAP.
4. Tác động của khí nâng nhân tạo (Gaslift): Khi áp suất vỉa suy giảm về vùng 3.060 psig, lưu lượng tự phun của giếng giảm nghiêm trọng về mức 0 thùng/ngày nếu không có hỗ trợ nhân tạo. Việc bơm ép khí nâng với định mức tối ưu từ 1.8 đến 2.2 triệu scf/ngày cho mỗi giếng giúp khôi phục dòng chảy và gia tăng sản lượng dầu khai thác lên từ 22.5% đến 31.4% so với chế độ tự phun suy kiệt.

Thảo luận kết quả

Nguyên nhân cốt lõi của sự suy giảm sản lượng nhanh chóng tại mỏ Gấu Vàng bắt nguồn từ đặc tính dòng chảy hai pha trong đá móng nứt nẻ. Khi áp suất đáy giếng giảm xuống dưới ngưỡng áp suất bão hòa (1.025 - 1.230 psig), bọt khí tự do tách ra ồ ạt trong khe nứt làm tăng tỷ số khí - dầu (GOR) và làm chậm tốc độ di chuyển của pha dầu lỏng do hiện tượng trượt pha (holdup).

So sánh với các nghiên cứu tương tự tại các mỏ lân cận trong bồn trũng Cửu Long như Bạch Hổ, Rạng Đông và Ruby, nghiên cứu này chỉ ra rằng việc can thiệp tối ưu hóa đồng thời mạng lưới thu gom bề mặt mang lại hiệu quả chi phí cao hơn 40% so với việc chỉ đơn thuần tăng công suất máy nén khí ngầm.

Các dữ liệu nghiên cứu được biểu diễn trực quan và khoa học thông qua:

• Biểu đồ đường cong IPR - TPR mô tả điểm giao cắt làm việc thực tế của từng giếng ở các mức áp suất vỉa từ 4.400 psig xuống 3.060 psig.
• Đồ thị khớp lịch sử áp suất và sản lượng khai thác tích lũy trong giao diện MBAL và GAP, thể hiện rõ xu hướng suy giảm sản lượng theo thời gian.
• Bảng ma trận so sánh các kịch bản kinh tế trong RESOLVE, kết nối trực tiếp các biến số kỹ thuật (áp suất bình tách, lưu lượng gaslift) với các chỉ số tài chính dự án, chứng minh phương án tối ưu mang lại hệ số hoàn vốn nội bộ (IRR) vượt trội và thời gian thu hồi vốn nhanh hơn 18 tháng.

Đề xuất và khuyến nghị

Trên cơ sở kết quả mô phỏng từ hệ thống tích hợp IPM và đánh giá kinh tế RESOLVE, luận văn đề xuất 4 nhóm giải pháp kỹ thuật cụ thể:

1. Hạ thấp và duy trì áp suất làm việc tại bình tách cao áp: Ban Vận hành Giàn công nghệ trung tâm (CPP) cần tiến hành điều chỉnh áp suất vận hành bình tách cao áp từ ngưỡng 120 psig xuống duy trì ổn định ở mức 85 - 95 psig. Mục tiêu kỹ thuật là giảm áp suất ngược (backpressure) tại đầu giếng, giúp gia tăng tổng sản lượng khai thác dầu toàn mỏ thêm khoảng 8% - 10% (tương đương 800 - 1.000 thùng/ngày). Thời gian triển khai hoàn thành trong quý III năm 2012.
2. Tối ưu hóa phân phối lưu lượng khí nâng Gaslift: Phòng Kỹ thuật Khai thác PVEP cần tái cấu trúc lưu lượng bơm ép từ hệ thống máy nén khí công suất 160 triệu bộ khối khí/ngày của giàn CPP. Ưu tiên phân bổ nguồn khí nâng với lưu lượng từ 1.5 đến 2.5 triệu scf/ngày cho các giếng có áp suất đáy thấp như GV-2X và GV-5X, nhằm duy trì sản lượng khai thác của từng giếng trên 2.000 thùng/ngày. Kế hoạch thực hiện liên tục trong giai đoạn 2012 - 2015.
3. Kích hoạt chương trình bơm ép nước duy trì áp suất vỉa: Ban Quản lý Dự án Phát triển Mỏ cần sớm đưa hệ thống bơm ép nước công suất thiết kế 225.000 thùng/ngày vào vận hành thực tế tại các giếng bơm ép biên. Giải pháp này nhằm bù đắp lượng chất lưu đã khai thác, duy trì áp suất tầng chứa trên ngưỡng 3.500 psig và nâng cao hệ số thu hồi dầu (RF) toàn mỏ thêm 5.0% - 6.5%. Thời hạn hoàn tất kết nối hạ tầng vào quý II năm 2013.
4. Thiết lập quy trình định kỳ hiệu chỉnh mô hình tích hợp: Nhóm Kỹ sư Công nghệ Mỏ cần cập nhật số liệu đo kiểm tra thủy động học giếng (PLT, DST, áp suất đáy tĩnh SBHP) theo chu kỳ 6 tháng/lần vào bộ phần mềm PROSPER, MBAL và GAP. Việc này bảo đảm sai số dự báo sản lượng luôn duy trì dưới 5%, làm cơ sở dữ liệu đầu vào chuẩn xác để tính toán chỉ tiêu kinh tế NPV trong RESOLVE.

Đối tượng nên tham khảo luận văn

Luận văn là tài liệu tham khảo có giá trị ứng dụng cao cho 4 nhóm đối tượng trọng tâm trong ngành dầu khí:

1. Kỹ sư khai thác và kỹ sư công nghệ mỏ tại các công ty dầu khí (PVEP, Vietsovpetro, JVPC, KNOC): Tiếp cận quy trình thực tế từng bước để xây dựng và hiệu chỉnh mô hình liên kết vỉa - giếng - bề mặt bằng bộ phần mềm chuyên dụng IPM. Use case tiêu biểu là áp dụng phân tích điểm nút để xác định cỡ ống khai thác tối ưu (4-1/2 inch hoặc 5-1/2 inch) và thiết kế hệ thống van khí nâng gaslift cho các mỏ dầu ngoài khơi.
2. Nhà quản lý dự án và chuyên viên phân tích kinh tế mỏ: Nắm bắt phương pháp kết nối dữ liệu kỹ thuật từ mô hình GAP sang mô hình kinh tế RESOLVE để dự báo dòng tiền, tính toán giá trị hiện giá thuần (NPV) và tỷ suất sinh lời nội bộ (IRR). Use case là tối ưu hóa kế hoạch đầu tư công suất giàn xử lý 100.000 thùng/ngày và lựa chọn phương án phát triển mỏ mang lại lợi nhuận cao nhất.
3. Giảng viên, học viên cao học và nghiên cứu sinh chuyên ngành Kỹ thuật Dầu khí: Sở hữu một công trình nghiên cứu hoàn chỉnh về động thái thủy lực vỉa đá móng nứt nẻ granite bồn trũng Cửu Long với nguồn số liệu thực chứng phong phú. Use case là phục vụ công tác giảng dạy các học phần Mô phỏng vỉa nâng cao, Khai thác dầu khí và Thu thập dữ liệu PVT/DST.
4. Kỹ sư vận hành hệ thống công nghệ xử lý bề mặt: Hiểu rõ mối liên hệ giữa các thông số công nghệ giàn khoan (áp suất bình tách cao áp 100 psig, công suất nén khí 160 MMSCFD, công suất xử lý nước 130.000 thùng/ngày) với áp suất đáy giếng. Use case là điều chỉnh tối ưu các van tiết lưu và đường ống gom dòng nội mỏ nhằm giảm thiểu hiện tượng ứ đọng chất lưu.

Câu hỏi thường gặp

1. Tại sao cần xây dựng mô hình tích hợp hệ thống khai thác (IPM) thay vì phân tích độc lập từng cấu phần?

Phân tích độc lập vỉa, giếng hoặc thiết bị bề mặt thường bỏ qua tương tác thủy lực phi tuyến giữa các cấu phần, dẫn đến sai số dự báo sản lượng trên 20%. Mô hình tích hợp IPM (PROSPER - MBAL - GAP) kết nối liền mạch từ vỉa áp suất 4.400 psig qua thân giếng đến bình tách cao áp 100 psig, giúp mô phỏng chính xác tổn thất áp suất và tối ưu hóa hệ thống với sai số dưới 5%.

2. Đặc điểm dòng chảy trong đá móng nứt nẻ granite tại mỏ Gấu Vàng có gì khác biệt so với vỉa cát kết?

Đá móng granite có độ rỗng khung đá gần như bằng 0, toàn bộ khả năng chứa và dẫn chất lưu phụ thuộc vào mạng lưới nứt nẻ thứ sinh với độ sâu nóc móng khoảng 4.000m TVDss. Khi áp suất vỉa giảm dưới áp suất bão hòa 1.025 - 1.230 psig, khí tách ra gây tắc nghẽn cục bộ trong các khe nứt hẹp, làm suy giảm đột ngột chỉ số khai thác dòng vào J từ 24 stb/d/psi xuống mức rất thấp.

3. Bộ phần mềm IPM gồm những module nào và đóng vai trò gì trong luận văn?

Bộ phần mềm gồm ba công cụ chính: PROSPER mô hình hóa động thái dòng chảy trong giếng và thiết lập đường cong IPR/TPR; MBAL thiết lập phương trình cân bằng vật chất để xác định trữ lượng dầu tại chỗ và cơ chế năng lượng vỉa; GAP kết nối mạng lưới đường ống thu gom bề mặt và bình tách. Cả ba module được tích hợp vào RESOLVE để dự báo sản lượng và phân tích tài chính dự án.

4. Phương pháp phân tích điểm nút (Nodal Analysis) xác định chế độ khai thác tối ưu như thế nào?

Phân tích điểm nút xác định giao điểm giữa đường cong khả năng cấp dòng của vỉa (IPR) và đường cong khả năng vận chuyển của ống khai thác (TPR) tại đáy giếng. Tại điểm làm việc cân bằng, nếu giếng tự phun đạt lưu lượng dưới 1.000 thùng/ngày, việc bơm ép khí nâng gaslift với lưu lượng 2.0 triệu scf/ngày sẽ nâng đường TPR, giúp gia tăng lưu lượng khai thác lên trên 2.500 thùng/ngày.

5. Việc giảm áp suất bình tách cao áp bề mặt ảnh hưởng như thế nào đến chỉ số kinh tế của dự án?

Hạ áp suất bình tách từ 120 psig xuống 90 psig làm giảm áp suất miệng giếng, giúp toàn bộ hệ thống thu gom gia tăng sản lượng thêm khoảng 850 - 1.120 thùng/ngày. Theo mô hình kinh tế RESOLVE, mức tăng sản lượng này giúp gia tăng giá trị hiện giá thuần (NPV) của dự án thêm hàng triệu USD và rút ngắn thời gian hoàn vốn đầu tư thêm 18 tháng.

Kết luận

• Xây dựng thành công mô hình tích hợp IPM: Thiết lập hoàn chỉnh chuỗi mô phỏng liên hoàn vỉa - giếng - bề mặt cho mỏ Gấu Vàng, khớp lịch sử khai thác giai đoạn 2005 - 2012 với độ chính xác cao (sai số dưới 5%).
• Làm sáng tỏ cơ chế thủy lực đá móng nứt nẻ: Đánh giá toàn diện các thông số vỉa (áp suất ban đầu 4.400 psig, nhiệt độ 160°C, chỉ số khai thác J đạt 24 stb/d/psi), chỉ rõ vai trò của năng lượng khí hòa tan và co ngót đá móng.
• Xác định giải pháp tối ưu hóa công nghệ: Chứng minh việc kết hợp hạ áp suất bình tách cao áp xuống 90 psig và bơm ép khí nâng gaslift 1.8 - 2.2 triệu scf/ngày giúp tăng sản lượng khai thác từ 22.5% đến 31.4%.
• Đồng bộ hóa kỹ thuật và hiệu quả tài chính: Sử dụng mô hình RESOLVE liên kết các kịch bản công nghệ với chỉ số kinh tế, mang lại phương án gia tăng NPV tối đa và rút ngắn 18 tháng hoàn vốn.
• Định hình lộ trình phát triển mỏ dài hạn: Đề xuất kế hoạch kích hoạt hệ thống bơm ép nước 225.000 thùng/ngày nhằm nâng cao hệ số thu hồi dầu thêm 5% - 7% cho giai đoạn tiếp theo.

Đóng góp then chốt của luận văn là hoàn thiện phương pháp luận và công cụ mô phỏng tích hợp cho các mỏ dầu đá móng nứt nẻ bồn trũng Cửu Long. Lộ trình triển khai khuyến nghị các mỏ dầu tương tự áp dụng ngay quy trình hiệu chỉnh IPM trong vòng 6 - 12 tháng tới để tối ưu hóa chi phí vận hành. Các đơn vị khai thác dầu khí và chuyên gia công nghệ mỏ hãy khai thác và ứng dụng ngay giải pháp mô hình hóa tích hợp này để nâng cao hiệu quả kinh tế và kéo dài đời mỏ bền vững.

Trích đoạn nội dung tài liệu

CHƯƠNG 1: TONG QUAN VE MO GAU VÀNG - BON TRUNG CUU LONG 1.Giới thiệu tổng quan về mồ Gau Vàng Diện tích ban đầu của Lô là 4634 km2. Kết thúc giai đoạn thăm dò, thâm lượng thành công kéo đài trong 7 năm, tính đến ngày 25/10/2005, nhà thầu hoàn trả khoảng 85% diện tích của Lô , chỉ giữ lại 17% cho phan diện tích phát triển của Lô Bồn trũng Cửu Long bao gồm nhiều mỏ đang khai thác như: Bạch Hồ, Rang Đông, Ruby va mỏ Gấu Vàng.1) củ ` bw +, Ps a hoe © cies des CÁ. y cac XxY ce ¬ af ơ v5 cỡ Hình 1. 1: Ban đồ bồn trũng Cửu Long 1.Lịch sử khai thác và đặc trưng khai thác của các giếng 1.1 Đặc tính của mồ Gấu Vàng Các cau trúc của mỏ năm ở phan Đông Bac của Lô là các câu trúc lớn nhất.

Đây là một chuỗi móng cổ nhô cao dang bậc thang, hoặc có thé coi như các “đồi chôn vùi” được thành tao trong thời kì tách giãn của bôn trũng trước Oligocene hạ va Miocene giữa. Bồn trũng Cứu Long và câu trúc chính của nó có hướng Đông Bac — Tây Nam trong khi các cấu trúc của mỏ Gâu Vàng cũng có hướng tương tự, được tạo nên bởi các đứt gãy thuận (trượt theo hướng đồ của đứt gãy). Hau hết các đứt gãy đồ về hướng Đông Tây tạo ra các bán địa hào với sự phát triển các nhịp địa tầng thuộc Oligocene trên, E, D và một phân C có liên quan tới sự dịch chuyển xoay các khối đứt gãy. Có các dâu hiệu cho thay có hoạt động đứt gãy theo hướng Đông Tây vào thời gian HVTH: Nguyễn Hùng 10 Luận văn thạc sĩ sau ở bé thứ cấp này tuy nhiên không mạnh mẽ.

Hau hết các đứt gãy xác định câu trúc đều kết thúc hoạt động trong thời gian Oligocene sớm trong khi các câu trúc Gấu Vàng được hình thành sớm trong quá trình lắng dong trầm tích tạo nên tập sét D tuổi Oligocene. Tuy nhiên, vẫn có các hoạt động đứt gãy yếu trong thời kì Miocene muộn. Đới nâng trong phần móng của mỏ Gấu Vàng có chiều cao lớn nhất khoảng 1,500m, có điểm tràn của cấu tạo ở chiều sâu khoảng 4,000mTVDss với tổng thé tích khối nâng khoảng 83 triệu arce-ft trong phạm vi 150 km2. Thanh phân thạch học của đá móng trong mỏ Gau Vang chu yêu là Granite, thành phần thạch học thứ yếu là quartz, monzonite, quartz monzodiorite, monzodiorite, diorite và các thé xâm nhập.

Hiện nay, dầu tại khu vực Gau Vang chu yêu được khai thác trong đá móng nứt nẻ cũng như các mỏ lân cận như mỏ Bạch Hồ, Ruby và Rạng Đông. Đá móng bị dập vỡ do nén ép và tách giãn, ảnh hưởng của những lực này chủ yếu tập chung trong phân đỉnh của cấu tạo. Ngoài ra, sự nén ép và tách giãm cùng với các quá trình bién đổi thứ sinh có thé làm biến đổi thành phan thạch học Móng nứt nẻ được coi như hình thành bởi phan khung đá và phan đá nứt né, nói chung độ rỗng của phân khung đá rat nhỏ, phan nứt nẻ chiếm gầm 100% độ rỗng va độ thâm của đá móng. Kết quả địa vật lý giếng khoan cũng như nghiên cứu các điểm lộ cho thấy tính chất thâm chứa của đá móng nứt nẻ giảm theo chiều sâu tính từ nóc móng Những nhân tố quan trọng cho sự hình thành và phát triển đá móng Gấu Vàng bao gồm: + Quá trình hình thành các hệ thống nứt nẻ ban đầu theo 3 hướng chính là Tay Bac — Đông Nam, Đông Bắc — Tây Nam và Đông — Tây + Quá trình nén ép sau đó làm tái hoạt động và tạo ra mạng lưới nứt nẻ + Quá trình kết nối và thay đổi hệ thống các đới nứt nẻ bởi quá trình bién đổi thứ sinh Trong cau tạo móng nứt nẻ tôn tại rất nhiều khối nhỏ, ranh giới giữa các khối này chủ yếu do hoạt động kiến tạo mà có biểu hiện của quá trình dịch chuyển ngang, thông thường hình thành nên các khối nâng và đồng thời có thể tạo ra các vật liệu thứ sinh làm thay đổi tính chất lưu thông thuỷ động lực giữa các khối Tang sét móng được bao bởi tập sét D dày cả chiều đứng lẫn phương ngang từ 340 — 600m sét năm trực tiếp ngay trên mặt đá móng nứt nẻ và phong hoá Dựa trên kết quả phân tích PVT và số liệu áp suất thu thập được trong thời gian qua cho thay trong móng khu vực phía Tay Nam của cấu tao thì dau có tính chất tương đối đồng nhất.

HVTH: Nguyễn Hùng lãi Luận văn thạc sĩ Trong khi đó tính chất dầu của khu vực phía Đông Bắc có sự thay đổi rất lớn, độ bão hoà khí và áp suất bão hoà của dau cao hơn han so với khu vực phía Tây Nam (Bang 1. 1: Tóm tat tính chat và điều kiện ban dau của vỉa Mỏ Tây |Mỏ Đông |Mỏ Gau Đặc tính , Miocene hạ | Oligocene Bac Nam Vang Chê độ năng lượng khai thác Năng lượng tự nhiên và bơm ép nước Tỷ trọng dâu API 35-36 35 36-37 35 26-37 Áp suat bão hòa (psi0 1130-1465 1715-4055 1040-1285 | 1060-1375 677-3075 Độ bão hòa khí (scf/stb) 205-258 321-936 156-234 314-364 98-735 Hệ sô giãn nở của dâu (rb/stb) 1,15-1,20 1.82 0,77-0,96 0,83-0,91 0,45-8 33 Hệ sô giãn nở trung bình của đá 9 9 9 10 10 (psi-1 x 10-6) Ap suat via ban dau (psi) 4451-4454 4383-4526 4327-4409 | 2488-2506 | 3058-3642 Nhiệt độ via ( F) 249-264 248-262 272-303 188-190 214-223 Độ bão hòa dâu tàn du (%) 30-50 30-50 30-50 18-22 18-22 Độ bão hòa nước ban dau (%) 15 15 15 18 18 Đối với đá móng nứt nẻ do đặc tính phức tạp của chúng rất khí có thé lây mẫu lõi đại diện cho vỉa; tuy nhiên, giá tri trung bình hệ số nén của đá móng đã được tính dựa vào sự thay đổi áp suất vỉa theo thuỷ triều đã thu thập được trước khi đưa mỏ vào khai thác (B ảng 1. 2: Tóm tắt kết qua thử via của mỏ Gấu Vàng Giêng GV-1X GV-2X GV-4X GV-5X Lưu lượng đỉnh 11,388 7,380 12,607 8,000 (bopd) Cỡ côn /64” 48 72 64 52 Áp suất miệng , 1,098 986 614 779 giêng (psia) Khả năng cho 69,680 — 116,587 | 17,640-66,000 150,000-894,000 | 32,000-81,000 dong (md-ft) Hệ sô skin 5 -2.2 HVTH: Nguyễn Hùng 12 Luận văn thạc sĩ 1.2 Đặc điểm hoàn thiện giếng của mồ Gau Vang Quỹ đạo giéng khoan của mỏ Gâu Vàng (Hình 1.2) Single Wellhead System [Dual Wellhead System | có ] L 30” Conductor ¬ E 36" nie 16" Hole, Nudge 16" Hole, Nudge | 13 3/8" Casing - =4 Ñ 13 3/8" Casing 12 1/4" Hole, Directional 12 1/4" Hole, Directional 9 5/8" ˆ Casing. xX a ® Oy 9 5/8" Casing 8 1/2" Hole, W Directional 7” Basement N Basement Reservoir iy Reservoir -Á 8 1/2" Hole, Directional ` Hình 1.

2: Quy đạo giếng khoan của mỏ Gấu Vàng So đồ hoàn thiện giéng của mỏ Gấu Vàng (Hình 13) Tubing Hanger ' c==- ` ' DHSV (3-812 X type #1) 4-1/2" 12.812" *< Nipple #2 ' Gaslift Vaive Gaslift Vaive ' Gaslift Vaive ' ' <©S-|-: P-T DHG 9-4/8" Production Packer 3.688" DB-G Nippie 4-1/2" Perforated Tubing al Self atigning Shoe sa" ower Packer ~ 9-5/8" Flapper Vaive x-over i 5-1/2" Tubing ‘ Sticing Steeve #1 Pault #1 4-1/2" Swell Packer #1 Stiding Steeve #3 4-1/2" Swell Packer #2 Ũ ——=mm—— CO Sliding Steeve #3 Pault #3 L : ' ‘ h 4-1/2" Swell Packer #2 L ; Guide Shoe ‘ h ‘ Paulit #4 Hình 1. 3: So đồ hoàn thiện của mỏ Gấu Vang HVTH: Nguyễn Hùng Luận văn thạc sĩ 1.3 Lịch sử khai thác của mỏ M6 Gau Vàng cho dòng dau dau tiên vào năm 2005 sau 4 năm phát triển với phương án phát triển của mỏ là xây dựng một giàn công nghệ xử lý trung tâm va một tàu chứa dau FSO Hiện tại, sản phẩm khai thác từ mỏ Gâu Vang và các mỏ khác chuyển về được xử lý tại giàn công nghệ xử lý trung tâm, sau đó dâu sản phẩm được chuyên qua tàu chứa, khí được xuất về bờ và nước sau khi được xử lý đạt chuẩn được thải trực tiếp ra biển. Các giếng trên mỏ được cung cấp gaslift từ cum máy nén trên giàn Gau Vàng, ngoài ra, trong tương lai sẽ cung cap nước bơm ép cho mỏ. Ngoài ra, giàn công nghệ trung tâm Gâu Vàng còn đảm nhận xử lý sản phẩm, cung cấp khí nén và nước bơm ép cho các mỏ khác San lượng khai thác của mỏ hiện nay đạt 10,000 thung/ngay 1.Hệ thống thiết bị khai thác của mồ Gấu Vàng 1.Hệ thống thết bị của mồ Hệ thống thiết bị chính trên mỏ Gấu Vàng bao gồm giàn công nghệ xử lý trung tâm Gấu Vàng và một tàu chứa dâu (FSO).

Giàn công nghệ xử lý trung tâm Gau Vang đảm nhận xử lý sản phẩm khai thác của mỏ Gấu Vang và một phan sản phẩm của các mỏ khác chuyển về. Dầu sau khi được xử lý được vận chuyển về tàu chứa FSO thông qua hệ thống đường ống nội mỏ Công suất thiết kế xử lý của giàn công nghệ trung tâm mỏ Gấu Vàng như sau: Bảng 1. 3: Công suất xử lý của giàn công nghệ trung tâm Gấu Vàng Hệ thông Công suất thiết kê Dâu khai thác (thùng/ngày) 100,000 Tông lượng chat lỏng khai thác (thùng/ngày) 175,000 Nước khai thác (thung/ngay) 130,000 Nước bơm ép (thùng/ngày) 225.000 Hệ thông nén khí (triệu bộ khí/ngày) 160 Xử lý khí (triệu bộ khi/ngay) 160 Hệ thông nén khí thap áp (triệu bộ khí/ngày) 10.6 Hệ thông chuyên dâu thành phâm (thùng/ngày) 95,000 HVTH: Nguyễn Hùng 14 Luận văn thạc sĩ Hệ thông đường ông nội mỏ của mỏ Gâu Vàng như sau: Bảng 1. 4: Hệ thống đường ống nội mỏ của mỏ Gấu Vàng Mô ta Đường kính Chiêu đài (inches) (km) Đường ông vận chuyên 3 pha từ các mỏ khác 24 14 Đường ông bơm ép nước l6 7 Đường ông cung cap khí nén 10 14 Đường ông vận chuyên dâu thành phẩm sang tàu chứa (FSO) 12 2 Đường ông cung cap khí nhiên liệu cho tau chứa (FSO) 4 2 Đường ông xuất khí về bờ 16 - 1.Hệ thống thiết bị chính trên giàn công nghệ trung tâm mồ Gau Vàng Hệ thống xử lý dầu Sản phẩm khai thác được từ mỏ Gấu Vàng và từ các mỏ khác được vận chuyên đến giàn công nghệ trung tâm xử lý.

Sản phẩm khai thác sẽ đi theo đường như sau qua hệ thông xử lý dau dé đạt được mức dau thành phẩm dé chuyển qua tàu chứa FSO: bình tách cao áp, bình tách trung áp, bình tách thập áp và bình tách tĩnh điện; dầu sau khi ra khỏi bình tách tĩnh điện sẽ đạt chuẩn dé xuất qua tàu chứa thông qua hệ thông bơm chuyển dau.
