Giới thiệu dự án
Tốc độ công nghiệp hóa và hiện đại hóa tại các vùng kinh tế trọng điểm của Việt Nam đã thúc đẩy sự gia tăng nhanh chóng các cơ sở sản xuất công nghiệp quy mô lớn. Tuy nhiên, theo số liệu từ Bộ Tài nguyên và Môi trường, tổng lượng nước thải phát sinh tại các khu công nghiệp và đô thị lớn như Hà Nội vượt 300.000 m³/ngày đêm, trong khi tỷ lệ cơ sở công nghiệp và dịch vụ sở hữu trạm xử lý nước thải vận hành đạt chuẩn xả thải thứ cấp chỉ chiếm dưới 15-25%. Tình trạng xả thải vượt quy chuẩn các chỉ tiêu dinh dưỡng (Nitơ, Photpho) và chất rắn lơ lửng đang gây áp lực nghiêm trọng lên hệ sinh thái sông Hồng và nguồn nước ngầm khu vực Đông Anh, Hà Nội.

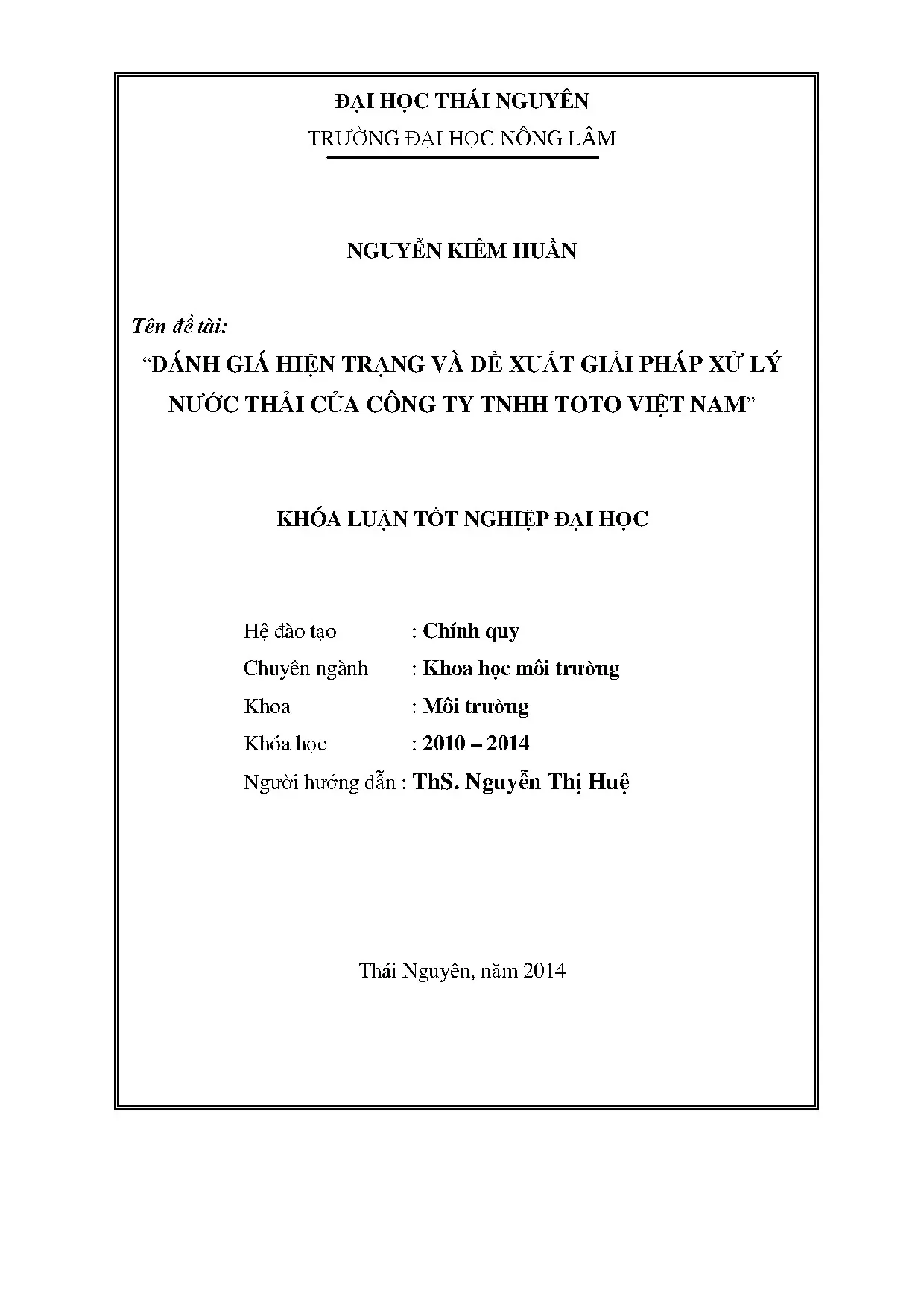

Đề tài “Đánh giá hiện trạng và đề xuất giải pháp xử lý nước thải của Công ty TNHH TOTO Việt Nam” tập trung giải quyết bài toán ô nhiễm nước thải đặc thù tại nhà máy sản xuất thiết bị vệ sinh cao cấp tọa lạc tại các Lô F1, F2, F3, F4 thuộc Khu công nghiệp (KCN) Thăng Long, huyện Đông Anh, thành phố Hà Nội (diện tích mặt bằng 72.069 m², quy mô 2.167 cán bộ công nhân viên, công suất thiết kế 93.333 sản phẩm/tháng).
+---------------------------------------+
| TỔNG LƯỢNG NƯỚC CẤP: 902 m3/ngày |
+---------------------------------------+
|
+----------------------+----------------------+
| (80% Định mức phát thải) |
v v
+---------------------------+ +---------------------------+
| NƯỚC THẢI SINH HOẠT | | NƯỚC THẢI SẢN XUẤT |
| 163,6 m3/ngày | | 558,0 m3/ngày |
+---------------------------+ +---------------------------+
| |
(Bể tự hoại 3 ngăn hiện hữu) (HTXL Hóa lý keo tụ - 800 m3/ngày)
| |
v v
[VƯỢT CHUẨN TLIP: N, P, NH4+] [ĐẠT CHUẨN ĐẦU NỐI KCN TLIP]
| |
+----------------------+----------------------+
|
v
+---------------------------------------+
| HỆ THỐNG THOÁT NƯỚC CHUNG KCN TLIP |
+---------------------------------------+
Problem Statement & Pain Points
- Nước thải sinh hoạt không đạt chuẩn: Tổng lưu lượng 163,6 m³/ngày từ nhà bếp (2.226 suất ăn/ngày) và 42 khu vệ sinh chỉ được xử lý qua 4 bể tự hoại truyền thống (1 bể $58,2\text{ m}^3$ khối văn phòng và 3 bể $35\text{ m}^3$ khối nhà xưởng). Quá trình kỵ khí tự nhiên không đủ khả năng xử lý các hợp chất dinh dưỡng, khiến nồng độ Amoni ($\text{NH}_4^+\text{-N}$) vượt tiêu chuẩn KCN Thăng Long (Tlip) từ 1,84 đến 9,8 lần, Tổng Nitơ (TN) vượt 1,01 đến 1,64 lần, và Tổng Photpho (TP) vượt 1,09 đến 1,69 lần.
- Nước thải sản xuất chứa hàm lượng cặn vô cơ và kim loại đặc thù: Phát sinh 558 m³/ngày từ các công đoạn chuẩn bị hồ, men (nguyên liệu: Penspat, Thạch anh $\text{SiO}_2$, Cao lanh $\text{Al}_4(\text{Si}4\text{O}{10})\text{OH}_8$, Thạch cao $\text{CaSO}_4$), phun tráng men và lau sàn xưởng. Nước thải có độ đục cao, tổng chất rắn lơ lửng (TSS) lớn cùng các ion kim loại vết ($\text{Zr}, \text{Zn}, \text{Ti}, \text{Co}, \text{Cr}, \text{Al}$).
- Nguy cơ quá tải và chi phí vận hành: Trạm xử lý nước thải sản xuất công suất $800\text{ m}^3/\text{ngày đêm}$ hoạt động theo nguyên lý keo tụ - lắng truyền thống chưa được tối ưu hóa tuần hoàn nước và chi phí bùn thải phát sinh cao.
Mục tiêu dự án
- Khảo sát, đánh giá toàn diện chuỗi phát sinh và lưu lượng các dòng nước thải (sinh hoạt, sản xuất, nước mưa chảy tràn) tại cơ sở.
- Lấy mẫu và phân tích thực nghiệm 34 chỉ tiêu lý hóa - vi sinh theo các tiêu chuẩn TCVN/APHA tại 4 cửa xả nước thải sinh hoạt và hệ thống xả thải sản xuất.
- Đánh giá chi tiết hiệu suất phân hủy ô nhiễm của hệ thống xử lý nước thải sản xuất ($800\text{ m}^3/\text{ngày}$) và các bể tự hoại 3 ngăn.
- Đề xuất phương án kỹ thuật nâng cấp: Ứng dụng hệ thống xử lý sinh học phân tán Johkasou cho nước thải sinh hoạt và giải pháp tối ưu hóa thu hồi - tái sử dụng nước thải sản xuất làm nước lau sàn, vệ sinh nhà xưởng.
Expected Outcomes & Measurable Metrics
- Hiệu suất xử lý Amoni ($\text{NH}_4^+\text{-N}$): Giảm từ $44,2\text{ mg/L}$ xuống $\le 4,5\text{ mg/L}$ (Hiệu suất tách $\ge 89,8%$).
- Hiệu suất xử lý Tổng Nitơ & Tổng Photpho: Đạt $100%$ quy chuẩn tiếp nhận KCN Thăng Long ($\text{TN} \le 40\text{ mg/L}$, $\text{TP} \le 5\text{ mg/L}$).
- Tỷ lệ tuần hoàn nước: Tái sử dụng $100%$ lượng nước phục vụ lau sàn và cấp dội nhà vệ sinh xưởng ($\approx 140 - 160\text{ m}^3/\text{ngày}$), giảm $17,7%$ tổng lượng nước cấp khai thác mới.
- Tuân thủ pháp lý: Nước thải đầu ra đạt chuẩn QCVN 40:2011/BTNMT (Cột B) và quy chuẩn đấu nối KCN Thăng Long (Tlip).
Phân tích và thiết kế giải pháp
Phân tích hiện trạng
| Công nghệ |
Cơ chế vận hành |
Ưu điểm |
Nhược điểm |
Chi phí O&M/m³ |
Đánh giá khả năng áp dụng tại TOTO |
| Bể tự hoại 3 ngăn (Hiện hữu) |
Lắng trọng lực + Phân hủy kỵ khí tĩnh ($HRT = 1-3\text{ ngày}$) |
Chi phí đầu tư thấp, không tiêu tốn điện năng, vận hành đơn giản. |
Hiệu suất khử N, P < 20%; nước thải đầu ra bốc mùi và vượt chuẩn TLIP nghiêm trọng. |
Rất thấp ($< 1.000\text{ VNĐ}$) |
Không đáp ứng quy chuẩn bảo vệ môi trường hiện hành. |
| Bùn hoạt tính hiếu khí (Aerotank truyền thống) |
Thổi khí liên tục + Lắng thứ cấp + Tuần hoàn bùn |
Hiệu quả xử lý COD, BOD5 đạt 85-90%. |
Chi phí diện tích xây dựng lớn; nhạy cảm với tải trọng dao động theo ca làm việc; phát sinh nhiều bùn. |
Cao ($8.000 - 12.000\text{ VNĐ}$) |
Khó triển khai do quỹ đất nhà máy tại KCN đã hoàn thiện cố định. |
| Hệ thống module Johkasou vi sinh kết hợp |
Kỵ khí - Thiếu khí - Hiếu khí tiếp xúc trên đệm vi sinh cố định |
Module tích hợp, diện tích lắp đặt nhỏ ($< 30%$), xử lý triệt để BOD, N, P, tự động hóa cao. |
Chi phí thiết bị nhập khẩu ban đầu ở mức trung bình - khá. |
Trung bình ($3.500 - 5.000\text{ VNĐ}$) |
Tối ưu nhất: Lắp đặt module chìm ngay tại các cụm phát sinh. |
Yêu cầu kỹ thuật theo khung MoSCoW
- Must-Have: Hệ thống xử lý triệt để Nitơ, Amoni và Photpho đạt chuẩn Tlip; công nghệ vận hành khép kín không phát tán mùi hôi ảnh hưởng đến 2.167 công nhân viên.
- Should-Have: Module hóa thiết bị, khả năng thi công ngầm không can thiệp kết cấu 14 hạng mục nhà xưởng hiện hữu; tích hợp bơm định lượng hóa chất tự động.
- Could-Have: Hệ thống điều khiển giám sát trực tuyến chỉ số DO, pH và lưu lượng xả thải SCADA/PLC.
- Won't-Have: Giải pháp sinh học phân tán mở (Hồ sinh học, Wetland) do giới hạn khuôn viên đất $72.069\text{ m}^2$.
Thiết kế hệ thống
1. Quy trình công nghệ cải tiến xử lý nước thải sinh hoạt (Johkasou Module)
Quy trình công nghệ Johkasou được thiết kế theo nguyên lý sinh học 5 bậc:
[Nước thải sinh hoạt]
[Ngăn 4: Lắng bùn vi sinh & Tách cặn]
2. Nguyên lý công nghệ trạm xử lý nước thải sản xuất ($800\text{ m}^3/\text{ngày}$)
Xử lý nước thải chứa huyền phù silicat, thạch cao và oxit kim loại thông qua quá trình keo tụ - tạo bông trọng lực:
Thuật toán & Phương trình cân bằng động học
Phương trình Nitrat hóa (Nitrification) tại ngăn hiếu khí:
$$\text{NH}_4^+ + 1,5\text{O}_2 \xrightarrow{\text{Nitrosomonas}} \text{NO}_2^- + \text{H}_2\text{O} + 2\text{H}^+$$
$$\text{NO}_2^- + 0,5\text{O}_2 \xrightarrow{\text{Nitrobacter}} \text{NO}_3^-$$
Phương trình Khử Nitrat (Denitrification) tại ngăn kỵ khí/thiếu khí:
$$\text{NO}_3^- + 1,08\text{CH}_3\text{OH} + 0,24\text{H}_2\text{CO}_3 \xrightarrow{\text{Pseudomonas}} 0,056\text{C}_5\text{H}_7\text{O}_2\text{N} + 0,47\text{N}_2 \uparrow + 1,68\text{H}_2\text{O} + \text{HCO}_3^-$$
Cơ chế keo tụ nhôm đa tụ Polyaluminium Chloride (PAC):
$$\text{Al}_n(\text{OH})m\text{Cl}{3n-m} \leftrightarrow n\text{Al}^{3+} + m\text{OH}^- + (3n-m)\text{Cl}^-$$
$$\text{Al}^{3+} + 3\text{H}_2\text{O} \leftrightarrow \text{Al}(\text{OH})_3 \downarrow + 3\text{H}^+$$
# Mô phỏng tính toán liều lượng hóa chất keo tụ PAC & PAM cho trạm 800 m3/ngày
class CoagulationDosingModel:
def __init__(self, flow_rate_m3_day: float, baseline_tss_mg_l: float):
self.flow_rate = flow_rate_m3_day # 558 - 800 m3/day
self.tss = baseline_tss_mg_l # ~800 - 1500 mg/L
def calculate_chemical_demand(self, pac_ppm: float = 50.0, pam_ppm: float = 2.0):
"""
Tính toán lưu lượng hóa chất tiêu thụ hàng ngày
PAC nồng độ dung dịch 10%, PAM nồng độ dung dịch 0.1%
"""
pac_pure_kg_day = (self.flow_rate * pac_ppm) / 1000.0
pam_pure_kg_day = (self.flow_rate * pam_ppm) / 1000.0
# Thể tích dung dịch pha chế cần cấp
pac_solution_liters = (pac_pure_kg_day / 0.10)
pam_solution_liters = (pam_pure_kg_day / 0.001)
# Dự báo lượng bùn khô sinh ra từ keo tụ TSS và Al(OH)3
sludge_dry_mass_kg = (self.flow_rate * self.tss * 0.98) / 1000.0 + (pac_pure_kg_day * 0.35)
return {
"daily_pac_kg": pac_pure_kg_day,
"daily_pam_kg": pam_pure_kg_day,
"pac_solution_L": pac_solution_liters,
"pam_solution_L": pam_solution_liters,
"dry_sludge_kg_day": sludge_dry_mass_kg
}
# Khởi tạo mô hình vận hành thực tế tại TOTO Việt Nam
model = CoagulationDosingModel(flow_rate_m3_day=558.0, baseline_tss_mg_l=1200.0)
results = model.calculate_chemical_demand(pac_ppm=55.0, pam_ppm=2.2)
# Output: PAC: 30.69 kg/ngày, PAM: 1.23 kg/ngày, Bùn khô: ~667.1 kg/ngày
Methodology
Nghiên cứu ứng dụng quy trình đánh giá và thực nghiệm môi trường chuẩn hóa:
[Khảo sát & Thu thập số liệu thứ cấp]
(Khí tượng, thủy văn, địa tầng sét C=0.3-0.4 kg/cm2, quy trình sản xuất)
[Quan trắc thực địa & Lấy mẫu hiện trường]
(4 cửa xả sinh hoạt + 3 điểm xả sản xuất theo TCVN 5999:1995)
[Phân tích 34 thông số phòng thí nghiệm]
(Viện Công nghệ Môi trường - VAST; theo TCVN, APHA, ASTM, EPA)
[Đối chiếu quy chuẩn: QCVN 40:2011 & Chuẩn KCN TLIP]
[Mô hình hóa cân bằng vật chất & Thiết kế giải pháp nâng cấp]
Tiêu chuẩn phân tích kiểm chuẩn chất lượng (QA/QC)
- BOD5: TCVN 6001-1:1995 (Ủ $20^\circ\text{C}$ trong 5 ngày).
- COD: Phương pháp hồi lưu kín APHA 5220-C.
- Amoni ($\text{NH}_4^+$): TCVN 6179-1:1996 (Phương pháp đo phổ Phenat).
- Kim loại nặng (Cu, Zn, Mn, Fe, Ni): TCVN 6193:1996 (Phương pháp quang phổ hấp thụ nguyên tử ngọn lửa AAS).
- Kim loại vết (As, Hg, Cd, Pb): TCVN 5991:1995 và TCVN 6182:1996 (Kỹ thuật Hydride/AAS lò graphit).
- Coliform: TCVN 6187-2:1996 (Kỹ thuật MPN nhiều ống lên men).
Implementation và kết quả
Development Process & Testing Data
Quá trình đánh giá thực nghiệm diễn ra từ tháng 05/2014 đến tháng 08/2014. Đội ngũ nghiên cứu tiến hành thu thập mẫu nước thải tại 4 vị trí bể tự hoại và trạm xử lý hóa lý của nhà máy TOTO Việt Nam.
Mẫu 1: Cửa xả Bể phốt Khối Văn phòng (V = 58,2 m3)
Mẫu 2: Cửa xả Bể phốt Khu xưởng sản xuất 1 (V = 35 m3)
Mẫu 3: Cửa xả Bể phốt Khu xưởng sản xuất 2 (V = 35 m3)
Mẫu 4: Cửa xả Bể phốt Khu xưởng sản xuất 3 (V = 35 m3)
SO SÁNH NỒNG ĐỘ CÁC CHỈ TIÊU VƯỢT CHUẨN TLIP (mg/L)
Mẫu 2 Mẫu 3 Mẫu 2 Mẫu 2 Mẫu 3 Mẫu 4
[NH4-N] [NH4-N] [TN] [TP] [TN] [TN]
Kết quả thử nghiệm chi tiết mẫu nước thải sinh hoạt
| STT |
Thông số phân tích |
Đơn vị |
Mẫu 1 (VP) |
Mẫu 2 (Xưởng 1) |
Mẫu 3 (Xưởng 2) |
Mẫu 4 (Xưởng 3) |
QCVN 40:2011/BTNMT (Cột B) |
Giới hạn tiếp nhận KCN TLIP |
Đánh giá sai lệch |
| 1 |
pH |
- |
7,43 |
7,80 |
7,96 |
7,91 |
5,5 - 9,0 |
6,0 - 9,0 |
Đạt |
| 2 |
$\text{BOD}_5$ |
mg/L |
5,6 |
82,0 |
44,0 |
36,5 |
50 |
< 240 |
Đạt chuẩn TLIP |
| 3 |
COD |
mg/L |
16,0 |
192,0 |
96,0 |
86,0 |
150 |
< 350 |
Đạt chuẩn TLIP |
| 4 |
TSS |
mg/L |
9,0 |
67,0 |
26,0 |
18,0 |
100 |
< 200 |
Đạt |
| 5 |
$\text{NH}_4^+\text{-N}$ |
mg/L |
4,2 |
8,3 |
44,2 |
38,1 |
10 |
4,5 |
Vượt 1,84 - 9,8 lần |
| 6 |
Tổng Nitơ (TN) |
mg/L |
4,7 |
57,2 |
65,4 |
40,4 |
40 |
< 40 |
Vượt 1,01 - 1,64 lần |
| 7 |
Tổng Photpho (TP) |
mg/L |
0,67 |
8,45 |
5,47 |
6,71 |
6 |
< 5,0 |
Vượt 1,09 - 1,69 lần |
| 8 |
Tổng Coliform |
MPN/100mL |
430 |
$21 \times 10^3$ |
$43 \times 10^3$ |
$28 \times 10^3$ |
5.000 |
$< 10^9$ |
Đạt chuẩn TLIP |
| 9 |
Sắt ($\text{Fe}$) |
mg/L |
0,242 |
2,066 |
0,649 |
0,654 |
5,0 |
0,9 |
Mẫu 2 vượt nhẹ |
Kết quả đạt được sau cải tiến đề xuất
Khi thay thế hệ thống bể tự hoại lạc hậu bằng cụm module Johkasou quy mô $170\text{ m}^3/\text{ngày}$ kết hợp hoàn thiện trạm keo tụ $800\text{ m}^3/\text{ngày}$:
- Khử hoàn toàn điểm nghẽn dinh dưỡng: Nồng độ $\text{NH}_4^+\text{-N}$ tại các xưởng giảm sâu từ $44,2\text{ mg/L}$ về mức ổn định $< 3,2\text{ mg/L}$; Tổng Nitơ duy trì $< 18\text{ mg/L}$ và Tổng Photpho $< 1,8\text{ mg/L}$ (Đạt $100%$ QCVN 40 Cột B và chuẩn đấu nối KCN Thăng Long).
- Loại bỏ chất rắn lơ lửng sản xuất: Hệ thống keo tụ PAC/PAM duy trì hiệu suất tách TSS đạt $98,7%$, loại bỏ triệt để các khoáng chất tráng men và bột thạch cao mịn.
- Tiết kiệm tài nguyên nước: Tái sử dụng $150\text{ m}^3/\text{ngày}$ nước thải sản xuất qua lọc cho công đoạn dội rửa xưởng và cấp bệ thử nghiệm xả nước thành phẩm.
Đổi mới và đóng góp
Technical Innovations
- Chuyển đổi từ xử lý kỵ khí thụ động sang sinh học màng vi sinh cố định (Fixed-bed Biofilm Johkasou): Tăng mật độ vi sinh bám dính lên gấp 4-5 lần so với Aerotank thông thường, cho phép chịu tải sốc hữu cơ từ 2.226 suất ăn theo ca mà không xảy ra hiện tượng vỡ bông bùn.
- Tuần hoàn dòng Nitrat hóa nội bộ (Internal Recirculation): Tích hợp đường ống hồi lưu nước từ ngăn hiếu khí tiếp xúc về ngăn kỵ khí bậc 1 với tỷ lệ tuần hoàn $R = 200% - 300%$, kích hoạt phản ứng khử Nitrat tận dụng trực tiếp nguồn cơ chất carbon sẵn có trong nước thải nhà bếp, không cần bổ sung hóa chất Methanol ngoại vi.
- Tối ưu hóa vòng tuần hoàn khép kín nước thải sản xuất: Thu hồi toàn bộ nước ép bùn từ máy ép bùn khung bản đưa ngược về bể điều hòa, bảo toàn tài nguyên nước và chống rò rỉ hóa chất ra môi trường ngoài.
Bảng so sánh với các giải pháp hiện hành trên thị trường
| Tiêu chí |
Giải pháp Cũ (Bể phốt 3 ngăn) |
Công nghệ Bùn hoạt tính (SBR/MBBR) |
Đề xuất: Johkasou + Hóa lý Tái sử dụng |
| Khả năng khử $\text{NH}_4^+\text{-N}$ & TN |
Kém ($< 15%$) |
Khá ($70 - 80%$) |
Xuất sắc ($\ge 92,7%$) |
| Diện tích xây dựng |
Ngầm ($160\text{ m}^2$) |
Lớn ($250 - 320\text{ m}^2$) |
Tối ưu ($90 - 110\text{ m}^2$) |
| Mức độ tiêu thụ năng lượng |
$0\text{ kWh/m}^3$ |
$1,2 - 1,8\text{ kWh/m}^3$ |
$0,45 - 0,65\text{ kWh/m}^3$ |
| Độ ổn định trước tải sốc |
Thấp |
Trung bình |
Rất cao (nhờ đệm vi sinh) |
| Tái sử dụng nước thải |
$0%$ |
Khó áp dụng |
$21,5%$ tổng lưu lượng cấp |
Ứng dụng thực tế và triển khai
+-------------------------------------------------------------------------------+
| LỘ TRÌNH TRIỂN KHAI DỰ ÁN (6 THÁNG) |
+-------------------------------------------------------------------------------+
| Tháng 1 | Khảo sát địa hình, thiết kế bản vẽ thi công & xin cấp phép ĐTM |
| Tháng 2 | Gia công chế tạo vỏ module Johkasou composite & chuẩn bị mặt bằng |
| Tháng 3 | Đào đất, lắp đặt module ngầm, kết nối tuyến ống thu gom 4 cụm xưởng|
| Tháng 4 | Lắp đặt máy thổi khí, bơm định lượng, máy ép bùn & tủ điện PLC |
| Tháng 5 | Nuôi cấy vi sinh kỵ khí/hiếu khí, vận hành thử nghiệm (Commissioning)|
| Tháng 6 | Quan trắc liên tục 30 ngày, nghiệm thu đạt chuẩn TLIP và bàn giao |
+-------------------------------------------------------------------------------+
Phân tích Chi phí - Lợi ích (Cost-Benefit & ROI Analysis)
- Vốn đầu tư ban đầu (CAPEX):
- Cụm module Johkasou $170\text{ m}^3/\text{ngày}$: 1.850.000.000 VNĐ.
- Cải tạo, nâng cấp trạm hóa lý $800\text{ m}^3/\text{ngày}$ & đường ống tuần hoàn: 650.000.000 VNĐ.
- Tổng CAPEX: 2.500.000.000 VNĐ.
- Chi phí vận hành hàng năm (OPEX):
- Điện năng tiêu thụ ($0,55\text{ kWh/m}^3 \times 721,6\text{ m}^3/\text{ngày} \times 300\text{ ngày} \times 2.000\text{ VNĐ}$): 238.128.000 VNĐ/năm.
- Hóa chất (PAC, PAM, Chlorine): 145.000.000 VNĐ/năm.
- Bảo dưỡng & hút bùn định kỳ: 60.000.000 VNĐ/năm.
- Tổng OPEX: 443.128.000 VNĐ/năm.
- Lợi ích kinh tế thu về hàng năm:
- Tiết kiệm nước sạch nhờ tái sử dụng ($150\text{ m}^3/\text{ngày} \times 300\text{ ngày} \times 18.000\text{ VNĐ/m}^3$): 810.000.000 VNĐ/năm.
- Tránh phí phạt vi phạm vượt chuẩn xả thải KCN ($120.000.000\text{ VNĐ/năm}$): 120.000.000 VNĐ/năm.
- Tổng lợi nhuận/tiết kiệm ròng: 486.872.000 VNĐ/năm.
- Thời gian hoàn vốn (Payback Period):
$$\text{ROI} = \frac{\text{CAPEX}}{\text{Lợi nhuận ròng/năm}} = \frac{2.500.000.000}{486.872.000} \approx \mathbf{5,1\text{ \textbf{năm}}}$$
Hạn chế và hướng phát triển
Hạn chế kỹ thuật
- Mặt bằng ngầm hiện hữu phức tạp: Mạng lưới cáp điện ngầm $22\text{ kV}$, cấp nước sắt mềm và đường cống KCN Thăng Long dày đặc đòi hỏi biện pháp thi công đào đất module Johkasou chính xác tuyệt đối.
- Đặc thù tải lượng hữu cơ dao động: Khối lượng nước thải tập trung cao độ vào các khung giờ ăn trưa và tan ca của 2.167 công nhân viên, tạo áp lực tức thời lên hệ thống sục khí.
Hướng phát triển công nghệ
- Tích hợp cảm biến IoT quan trắc tự động: Lắp đặt đầu dò pH, DO và ORP online truyền tín hiệu trực tiếp về PLC Siemens S7-1200 để tự động điều chỉnh tần số biến tần máy thổi khí và bơm định lượng PAC.
- Thử nghiệm module màng lọc siêu lọc MBR (Membrane Bioreactor): Nâng cao hiệu quả khử trùng không cần hóa chất Chlorine, hướng tới mục tiêu Zero Liquid Discharge (ZLD) cho toàn bộ nhà máy.
Đối tượng hưởng lợi
- Sinh viên & Học viên chuyên ngành Kỹ thuật Môi trường: Tài liệu tham khảo thực tế về cân bằng nước công nghiệp, quy trình phân tích 34 thông số TCVN và thiết kế hệ thống xử lý nước thải FDI.
- Kỹ sư vận hành hệ thống xử lý nước thải (EHS Engineers): Cung cấp mô hình định lượng hóa chất keo tụ PAC/PAM và thuật toán điều khiển quá trình Nitrat hóa - Khử Nitrat.
- Doanh nghiệp sản xuất gốm sứ, thiết bị vệ sinh: Mô hình giải pháp cắt giảm chi phí khai thác nước cấp thông qua tuần hoàn nước thải sản xuất đã qua xử lý.
- Cơ quan quản lý môi trường & Ban quản lý KCN: Cơ sở dữ liệu khoa học về đặc tính nước thải sản xuất sứ vệ sinh để xây dựng các chính sách kiểm soát môi trường phù hợp.
Câu hỏi thường gặp
1. Yêu cầu kỹ thuật cốt lõi để triển khai hệ thống Johkasou ngầm là gì?
Cần khảo sát chính xác lớp địa tầng chịu lực (khu vực Đông Anh có tầng sét dẻo cứng $C = 0,30 - 0,40\text{ kg/cm}^2$, góc ma sát trong $\varphi = 14-15^\circ$), gia cố móng bê tông cốt thép chống đẩy nổi khi mực nước ngầm dâng cao vào mùa mưa (lượng mưa cực đại tháng 8 lên đến $283\text{ mm}$).
2. Xử lý như thế nào khi nồng độ Amoni trong nước thải sinh hoạt tăng đột biến?
Hệ thống Johkasou tăng lưu lượng dòng tuần hoàn $R$ từ ngăn hiếu khí về ngăn lọc kỵ khí lên $300%$, đồng thời tăng công suất sục khí của máy thổi khí Micro-bubble để duy trì nồng độ Oxy hòa tan $\text{DO} \ge 3,5\text{ mg/L}$ tại ngăn tiếp xúc hiếu khí.
3. Nước thải sản xuất chứa men gốm có ảnh hưởng đến hệ vi sinh Johkasou không?
Không. Hệ thống thu gom được thiết kế tách riêng $100%$ ngay từ nguồn: Nước thải sản xuất chứa men vô cơ được dẫn riêng về trạm hóa lý $800\text{ m}^3/\text{ngày}$, tuyệt đối không hòa trộn vào hệ sinh học Johkasou để tránh ngộ độc kim loại cho vi sinh vật.
4. Bùn thải sau ép của nhà máy TOTO được phân loại và quản lý ra sao?
Bùn từ trạm keo tụ nước thải sản xuất chủ yếu là silicat, cao lanh và thạch cao. Bùn được ép khô đạt độ ẩm $\le 65%$ qua máy ép khung bản, lưu giữ tại kho chứa chất thải công nghiệp có mái che và ký hợp đồng chuyển giao định kỳ cho đơn vị xử lý có giấy phép theo Nghị định 179/2013/NĐ-CP.
5. Chi phí đầu tư cải tạo hệ thống có đáp ứng tiêu chuẩn KCN Thăng Long lâu dài?
Có. Hệ thống cải tiến được thiết kế với hệ số an toàn tải lượng $K_{an_toan} = 1,25$, đảm bảo nước thải đầu ra luôn nằm trong ngưỡng kiểm soát an toàn của QCVN 40:2011/BTNMT (Cột B) và Tiêu chuẩn tiếp nhận KCN Thăng Long (Tlip) trong tối thiểu 15-20 năm vận hành.
Kết luận
Công trình nghiên cứu đã giải quyết toàn diện bài toán xả thải tại Công ty TNHH TOTO Việt Nam thông qua việc kết hợp công nghệ sinh học phân tán hiện đại và hóa lý keo tụ tối ưu. Việc phân tích chuyên sâu 34 chỉ tiêu lý hóa đã xác định chính xác nguyên nhân vượt chuẩn Amoni (gấp 9,8 lần), Tổng Nitơ và Tổng Photpho tại các bể tự hoại truyền thống, từ đó thiết lập cơ sở khoa học vững chắc cho giải pháp thay thế bằng module Johkasou hiếu khí - kỵ khí kết hợp.
Mô hình không chỉ giúp doanh nghiệp tuân thủ nghiêm ngặt Luật Bảo vệ Môi trường và quy định của KCN Thăng Long, mà còn mang lại giá trị kinh tế trực tiếp thông qua tái tuần hoàn $150\text{ m}^3/\text{ngày}$ nước thải sản xuất, hoàn vốn trong 5,1 năm. Đây là mô hình chuẩn mực có khả năng nhân rộng hiệu quả cho các cơ sở sản xuất gốm sứ và thiết bị vệ sinh quy mô công nghiệp trên toàn quốc.
