Giới thiệu dự án

Bối cảnh và thực trạng ô nhiễm môi trường nước nông thôn

Theo thống kê của Bộ Tài nguyên và Môi trường (BTNMT) và Bộ Nông nghiệp & Phát triển Nông thôn, khu vực nông thôn Việt Nam hiện chiếm gần 76% dân số với hạ tầng thoát nước và xử lý nước thải còn nhiều bất cập. Tại các vùng đồng bằng và trung du miền núi, lượng vi khuẩn Fecal coliform ghi nhận tại các kênh tưới tiêu dao động từ 3.800 – 12.500 MNP/100mL, vượt xa ngưỡng an toàn cho phép. Sự gia tăng dân số nông thôn kết hợp cùng quá trình đô thị hóa tự phát tạo áp lực cục bộ nặng nề lên nguồn tiếp nhận nước mặt và tầng nước ngầm nông.

Tuyên bố vấn đề (Problem Statement)

Xã Bình Sơn (huyện Lục Nam, tỉnh Bắc Giang) là địa bàn thuộc Chương trình 135 với 1.539 hộ dân và 6.721 nhân khẩu, phân bố trên diện tích 2.680 ha. Khảo sát thực địa ghi nhận các điểm nghẽn hạ tầng vệ sinh nghiêm trọng:

  • 96,0% hộ gia đình xả nước thải trực tiếp ra môi trường thông qua cống lộ thiên (34,0%) hoặc hoàn toàn không có hệ thống thoát nước thu gom (62,0%).
  • 50,0% hộ dân vẫn sử dụng hố xí hai ngăn không đạt chuẩn vệ sinh theo Quyết định số 08/2005/QĐ-BYT, dẫn đến hiện tượng thấm trực tiếp chất thải đen vào lòng đất.
  • Nước thải thô phát sinh từ sinh hoạt, lò mổ gia súc và chế biến nông sản thải trực tiếp vào mương thủy lợi đổ ra sông Đồng Đỉnh mà không qua bất kỳ công đoạn xử lý nào.

Mục tiêu dự án

  1. Đánh giá toàn diện: Phân tích điều kiện tự nhiên, kinh tế - xã hội và xác định tải lượng ô nhiễm nước thải tại xã Bình Sơn.
  2. Quan trắc và phân tích thực nghiệm: Định lượng các thông số ô nhiễm chính ($pH$, $BOD_5$, $COD$, $TSS$, $P\text{-}PO_4^{3-}$, $N\text{-}NO_3^-$) theo Quy chuẩn Kỹ thuật Quốc gia QCVN 14:2008/BTNMT.
  3. Thiết kế giải pháp kỹ thuật: Đề xuất hệ thống giải pháp công nghệ phân tán và bán tập trung gồm: khử trùng hóa học bằng Clorua vôi, bể lắng hộ gia đình (lắng ngang, lắng đứng), mô hình cánh đồng tưới nông nghiệp và dây chuyền xử lý nước thải tập trung hoàn chỉnh.

Phương pháp tiếp cận giải pháp

Đề tài tích hợp phương pháp điều tra xã hội học ngẫu nhiên (50 phiếu điều tra tại các thôn) với phương pháp quan trắc thực địa và phân tích phòng thí nghiệm tuân thủ nghiêm ngặt quy trình QA/QC theo Thông tư số 10/2007/TT-BTNMT. Giải pháp kỹ thuật được thiết kế dựa trên nguyên lý cân bằng chi phí - hiệu quả, tận dụng tối đa quỹ đất nông nghiệp (2.109,2 ha, chiếm 78,7% diện tích tự nhiên) để tuần hoàn dinh dưỡng cho cây trồng.

Kết quả kỳ vọng và chỉ số đo lường

  • Nước thải sau xử lý đạt tiêu chuẩn xả thải theo QCVN 14:2008/BTNMT (Cột A và Cột B).
  • Hiệu suất xử lý tổng chất rắn lơ lửng ($TSS$) đạt $\ge 60 - 75%$ qua công đoạn lắng cơ học.
  • Giảm thiểu hàm lượng Photphat ($P\text{-}PO_4^{3-}$) từ mức ô nhiễm $18,24\text{ mg/L}$ về ngưỡng an toàn $\le 6\text{ mg/L}$.
  • Diệt trừ $99,9%$ vi khuẩn gây bệnh đường ruột bằng clo hóa với liều lượng Clo hoạt tính từ $3 - 10\text{ g/m}^3$.

Phạm vi và giới hạn

  • Phạm vi không gian: Địa bàn hành chính xã Bình Sơn, huyện Lục Nam, tỉnh Bắc Giang.
  • Đối tượng: Nước thải sinh hoạt hộ gia đình kết hợp nước thải từ các hoạt động dịch vụ - tiểu thủ công nghiệp quy mô nhỏ tại địa phương.
  • Giới hạn kỹ thuật: Chưa tích hợp công nghệ xử lý màng cao cấp (MBR/RO) do hạn chế về nguồn vốn đầu tư hạ tầng nông thôn vùng 135.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Phân tích so sánh các giải pháp hiện hành

Giải pháp hiện có Ưu điểm Nhược điểm Đánh giá mức độ phù hợp
Xả thải tự nhiên qua mương lộ thiên Không tốn chi phí đầu tư hạ tầng Ô nhiễm hữu cơ, phát tán mầm bệnh, bốc mùi hôi ($H_2S, NH_3$) Không phù hợp, gây ô nhiễm nghiêm trọng
Bể tự hoại truyền thống (Septic Tank) Dễ xây dựng, xử lý sơ bộ cặn thô Hiệu suất khử $BOD_5$ thấp (~30-40%), không khử được $N$ và $P$ Chỉ đáp ứng tiền xử lý hộ gia đình
Hệ sinh thái đất ướt / Cánh đồng tưới Chi phí vận hành thấp, tận dụng $N, P$ bón cây Cần diện tích đất lớn, phụ thuộc thời tiết Rất phù hợp với xã nông nghiệp miền núi

Phân loại yêu cầu hệ thống theo mô hình MoSCoW

  • Must have (Bắt buộc phải có): Song chắn rác thô; Bể lắng trọng lực khử $TSS$; Hệ thống khử trùng tiêu diệt vi sinh vật gây bệnh; Đảm bảo nước đầu ra đạt QCVN 14:2008/BTNMT.
  • Should have (Nên có): Tái sử dụng nước thải giàu dinh dưỡng cho cánh đồng tưới theo mùa vụ canh tác (lúa, cây vải, rau màu); Hóa chất khử trùng an toàn, chi phí thấp ($Ca(OCl)_2$).
  • Could have (Có thể có): Mạng lưới cống bê tông cốt thép có nắp đậy khép kín toàn bộ liên thôn; Bể lắng đứng có cơ cấu gạt bùn bán tự động.
  • Won't have this time (Chưa thực hiện đợt này): Hệ thống tự động hóa SCADA quan trắc online; Quy trình lọc màng siêu lọc Ultrafiltration (UF).

Thách thức và ràng buộc kỹ thuật

Địa hình xã Bình Sơn phức tạp, đồi núi thấp xen kẽ các dộc ruộng trũng ngập nước theo mùa, dẫn đến chế độ thủy lực thoát nước không đồng đều. Địa chất chứa nhiều đá vôi làm độ cứng của nước sinh hoạt cao. Ràng buộc kinh tế của một xã thuộc vùng 135 đòi hỏi các công trình xử lý phải có chi phí bảo trì tối thiểu, không tiêu tốn nhiều điện năng.


Thiết kế hệ thống

Sơ đồ khối dây chuyền công nghệ xử lý nước thải (XLNT) hoàn chỉnh

[Nước thải sinh hoạt]
[Công nghệ xử lý sinh học (Hiếu khí/Cánh đồng tưới)]
[Bể tiếp xúc khử trùng (Clorua vôi)]
[Nguồn tiếp nhận / Tái sử dụng tưới tiêu]

Tiêu chuẩn kỹ thuật và phương pháp phân tích áp dụng

Hệ thống quan trắc và phân tích chất lượng nước tuân thủ nghiêm ngặt các quy chuẩn:

  • Tiêu chuẩn chất lượng: QCVN 14:2008/BTNMT (Nước thải sinh hoạt), QCVN 08:2008/BTNMT (Nước mặt), QCVN 09:2008/BTNMT (Nước ngầm).
  • Phương pháp chuẩn phân tích:
    • $pH$: TCVN 6492:2011
    • $BOD_5$: SMEWW 5210-B:2005 (Ủ 5 ngày ở $20^\circ\text{C}$)
    • $COD$: SMEWW 5220-D:2005 (Phương pháp trắc phổ hồi lưu kín)
    • $TSS$: SMEWW 2540-D:2005 (Sấy ở $103 - 105^\circ\text{C}$)
    • Photphat ($P\text{-}PO_4^{3-}$): SMEWW 4110:2005
    • Nitrat ($N\text{-}NO_3^-$): SMEWW 4500-NO3
    • Coliform: SMEWW 9222 (Kỹ thuật màng lọc)

Phương pháp nghiên cứu và Đảm bảo chất lượng (QA/QC)

Quy trình thu thập và phân tích mẫu tuân thủ Thông tư 10/2007/TT-BTNMT:

  1. Lấy mẫu hiện trường: Mẫu nước thải được lấy tổ hợp tại 3 tầng thẳng đứng và 3 vị trí mặt cắt ngang (bờ trái, tâm dòng chảy, bờ phải) để tạo thành mẫu trộn đại diện.
  2. Bảo quản mẫu: Làm lạnh ở $4^\circ\text{C}$, cố định hóa học chuyên biệt cho từng thông số ($H_2SO_4$ cho COD và các hợp chất chứa Nitơ; $HNO_3$ cho kim loại nặng).
  3. Kế hoạch triển khai:
    • Giai đoạn 1 (24/01/2014 - 28/02/2014): Điều tra xã hội học, phát 50 phiếu khảo sát, quan trắc hiện trạng cống rãnh.
    • Giai đoạn 2 (01/03/2014 - 31/03/2014): Lấy mẫu hiện trường, phân tích lý hóa phòng thí nghiệm tại Trung tâm Quan trắc Môi trường Bắc Giang.
    • Giai đoạn 3 (01/04/2014 - 30/04/2014): Tính toán thủy lực công trình bể lắng, mô hình cánh đồng tưới và tổng hợp báo cáo.

Thực thi và Kết quả nghiên cứu

Quá trình tính toán kỹ thuật và Cơ sở lý thuyết

1. Động học phản ứng khử trùng bằng Clorua vôi

Khi hòa tan Clorua vôi vào nước, phản ứng thủy phân và phân ly diễn ra tạo axit hypocloro ($HOCl$): $$Cl_2 + H_2O \rightleftharpoons HCl + HOCl \rightleftharpoons H^+ + OCl^- + Cl^-$$ $$HOCl \rightarrow HCl + [O]_{\text{hoạt tính}}$$

Oxy nguyên tử tự do có thế oxy hóa cực mạnh, xuyên qua màng tế bào vi khuẩn, oxy hóa phá hủy enzym nội bào: $$HOCl + NH_3 \rightarrow NH_2Cl + H_2O \quad (\text{Monocloramin})$$ $$HOCl + NH_2Cl \rightarrow NHCl_2 + H_2O \quad (\text{Dicloramin})$$ $$HOCl + NHCl_2 \rightarrow NCl_3 + H_2O \quad (\text{Triclorua nito})$$

  • Định lượng tiêu chuẩn: Pha chế dung dịch sữa vôi $10 - 15%$ Clo hoạt tính tại thùng hòa trộn, sau đó pha loãng về nồng độ làm việc $2,5%$ trước khi châm vào máng xáo trộn. Hàm lượng Clo dư sau 30 phút tiếp xúc duy trì từ $0,3 - 1,0\text{ mg/L}$.

2. Tính toán thủy lực Bể lắng ngang (Horizontal Settling Tank)

  • Chiều cao tổng thể bể lắng: $$H = h_1 + h_2 + h_3 + h_4$$ Trong đó:

  • $h_1$: Chiều sâu vùng lắng công tác ($m$)

  • $h_2$: Chiều cao lớp chứa cặn lắng ($m$)

  • $h_3$: Chiều cao vùng cặn trung hòa ($m$)

  • $h_4$: Chiều cao an toàn thành bể trên mực nước ($0,25 - 0,4\text{ m}$)

  • Chiều dài hữu ích của bể lắng ngang: $$L = \frac{k \cdot v \cdot H}{u_0}$$ Trong đó: $k = 0,5$ (hệ số ảnh hưởng thủy động lực học dòng chảy); $v$: Vận tốc nước chảy ngang ($mm/s$); $u_0$: Vận tốc rơi tự do của hạt cặn lơ lửng ($mm/s$). Đáy bể thiết kế độ dốc dọc $i = 0,01$, hố thu cặn dốc $\ge 45^\circ$ đảm bảo cặn tự trượt và xả bằng áp lực thủy tĩnh ($0,9 - 1,5\text{ m}$).

3. Thông số thiết kế định hình Bể lắng đứng bê tông cốt thép

Bể có dạng đáy nón hoặc chóp cụt góc nghiêng $\ge 45^\circ$, đường kính $D \le 3 H_{ct}$.

  • Diện tích ống trung tâm: $f = \frac{q}{v_1}$ (với vận tốc $v_1 = 30 - 100\text{ mm/s}$).
  • Thể tích làm việc: $W = Q_{ng.d} \cdot t$ (với $t$ là thời gian lưu nước $1,5 - 2,0\text{ giờ}$).
Bảng thông số định hình Bể lắng đứng (tham khảo PGS.TS Hoàng Huệ):

Kết quả phân tích chất lượng nước thực tế

Mẫu nước thải sinh hoạt tại xã Bình Sơn được quan trắc thực tế và phân tích trong phòng thí nghiệm cho ra các số liệu định lượng sau:

Bảng kết quả phân tích nồng độ ô nhiễm nước thải xã Bình Sơn:

Biểu đồ so sánh nồng độ chất ô nhiễm và QCVN 14:2008/BTNMT (Cột A):
Nồng độ (mg/L)
       BOD5        QCVN-BOD      COD   PO4  QCVN-PO4 NO3 QCVN-NO3 TSS QCVN-TSS

Đánh giá kết quả đạt được

  1. Chất rắn lơ lửng ($TSS$): Đạt $118,0\text{ mg/L}$, vượt $2,36$ lần quy chuẩn Cột A do bùn đất xói mòn và cặn hữu cơ thải trực tiếp từ hoạt động tắm giặt, nấu nướng.
  2. Hợp chất dinh dưỡng Photphat ($P\text{-}PO_4^{3-}$): Đạt $18,24\text{ mg/L}$, vượt $3,04$ lần quy chuẩn do người dân sử dụng nhiều bột giặt chứa polyphosphate và phân gia súc từ chuồng nuôi xả thẳng ra mương.
  3. Khả năng tự làm sạch tự nhiên: Do tỷ lệ $BOD_5/COD \approx 0,50$, nước thải sinh hoạt xã Bình Sơn có tính sinh hóa cao, hoàn toàn thuận lợi cho việc xử lý sinh học bằng hệ thực vật hoặc cánh đồng tưới nông nghiệp.

Đổi mới và Đóng góp kỹ thuật

So sánh đối sánh công nghệ (Benchmark Matrix)

Bảng so sánh công nghệ xử lý nước thải sinh hoạt phân tán:

Điểm đột phá của mô hình Cánh đồng tưới nông nghiệp

Đổi mới cốt lõi của đề tài là chuyển hóa "chất thải ô nhiễm" thành "tài nguyên dinh dưỡng":

  • Lớp đất mặt sâu $1,5\text{ m}$ đóng vai trò là màng lọc sinh học tự nhiên, nơi hệ vi sinh vật hiếu khí chuyển hóa các hợp chất hữu cơ và oxy hóa amoni thành nitrat.
  • Tận dụng tải lượng Photphat ($18,24\text{ mg/L}$) và Nitrat ($15,28\text{ mg/L}$) làm phân bón tự nhiên cho 550 ha cây vải thiều và 394,9 ha cây trồng cạn hàng năm (lạc, đỗ tương, rau màu).
Bảng tiêu chuẩn tưới nước thải xử lý sơ bộ theo loại cây trồng (m3/ha):

Ứng dụng thực tế và Triển khai

Kịch bản triển khai theo lộ trình (Roadmap)

Lộ trình triển khai giải pháp xử lý nước thải xã Bình Sơn:

Phân tích Hiệu quả kinh tế (Cost-Benefit Analysis)

  • Chi phí vận hành: Phương pháp khử trùng bằng $Ca(OCl)_2$ dạng bột công nghiệp có giá thành chỉ bằng $15 - 20%$ so với khử trùng bằng Ozone hoặc đèn cực tím UV.
  • Tiết kiệm phân bón hóa học: Việc tái sử dụng dòng nước thải chứa $N$ và $P$ đã qua lắng lọc giúp giảm $30 - 40%$ chi phí phân bón vô cơ (NPK) cho các hợp tác xã trồng cây ăn quả tại địa phương.
  • Bảo vệ y tế cộng đồng: Giảm thiểu nguy cơ bùng phát dịch bệnh tiêu hóa, tả lỵ do nguồn nước mặt ô nhiễm coliform, giảm gánh nặng chi phí khám chữa bệnh tại trạm y tế xã (nơi tiếp nhận hơn 5.400 lượt khám mỗi năm).

Hạn chế và Hướng phát triển

Hạn chế kỹ thuật ghi nhận

  1. Biến thiên hiệu suất theo mùa: Khả năng xử lý sinh học của đất và hệ vi sinh vật trong cánh đồng tưới bị suy giảm vào mùa đông lạnh (khi nhiệt độ $< 10^\circ\text{C}$).
  2. Nguy cơ tồn dư Clo hoạt tính: Việc cho dung dịch clorua vôi trực tiếp xuống mương hở cần kiểm soát nồng độ nghiêm ngặt để tránh ảnh hưởng đến hệ sinh thái thủy sinh hạ lưu sông Đồng Đỉnh.
  3. Diện tích lắng hữu hạn: Bể lắng cơ học chỉ xử lý được chất rắn không tan, không khử triệt để các chất hoạt động bề mặt hòa tan từ xà phòng giặt.

Định hướng nghiên cứu phát triển

  • Tích hợp thêm các mô hình đất ngập nước kiến tạo dòng chảy ngầm (Constructed Wetland) sử dụng các loài thực vật thủy sinh bản địa như cỏ Vetiver, bèo tây, lau sậy nhằm tăng cường hiệu quả khử Nitơ và Photpho.
  • Thiết kế hệ thống tự động định lượng châm hóa chất Clorua vôi dựa trên cảm biến đo lưu lượng nước thải theo giờ thực tế.

Đối tượng hưởng lợi

Bảng định lượng giá trị mang lại cho các đối tượng hưởng lợi:

Câu hỏi thường gặp

1. Điều kiện kỹ thuật tiên quyết để xây dựng cánh đồng tưới xử lý nước thải là gì?

Cánh đồng tưới yêu cầu mực nước ngầm tự nhiên phải nằm sâu cách mặt đất tối thiểu $1,5\text{ m}$ để đảm bảo vùng đất mặt hiếu khí đủ độ dày oxy hóa các hợp chất hữu cơ. Kết cấu đất phải là đất cát, á cát hoặc á sét có độ thấm hút tốt, không bị ngập úng kéo dài.

2. Bể lắng gia đình có xử lý được hoàn toàn vi khuẩn gây bệnh không?

Không. Bể lắng chỉ có chức năng giữ lại các chất rắn lơ lửng ($TSS$) với hiệu suất từ $60 - 75%$ và giảm $10 - 15%$ $BOD_5$. Để tiêu diệt vi khuẩn Coliform và mầm bệnh đường ruột, bắt buộc phải qua công đoạn khử trùng bằng hóa chất Clorua vôi với thời gian tiếp xúc tối thiểu 30 phút.

3. Phương pháp định lượng Clorua vôi cho hệ thống mương hở nông thôn như thế nào?

Liều lượng clo hoạt tính được tính toán theo quy phạm: $10\text{ g/m}^3$ đối với nước thải sau xử lý cơ học; $5\text{ g/m}^3$ đối với nước thải sau xử lý sinh học không hoàn toàn; $3\text{ g/m}^3$ đối với nước thải sau xử lý hoàn toàn. Cần đảm bảo hàm lượng Clo dư trong nước thải đạt từ $0,3 - 1,0\text{ mg/L}$ sau phản ứng.

4. Chi phí xây dựng bể lắng đứng bê tông cốt thép có tốn kém không?

So với các trạm module kim loại hay composite nhập khẩu, bể lắng đứng bê tông cốt thép có chi phí xây dựng thấp hơn từ $40 - 60%$, tuổi thọ công trình trên 25 năm và sử dụng hoàn toàn vật liệu xây dựng cát, đá, xi măng sẵn có tại địa phương.

5. Cần lưu ý gì khi xả cặn bùn từ bể lắng hộ gia đình?

Bùn cặn lắng tích tụ trong đáy nón phải được xả định kỳ không quá 2 ngày/lần dưới áp lực thủy tĩnh từ $0,9 - 1,5\text{ m}$ để tránh hiện tượng phân hủy yếm khí sinh khí mê-tan ($CH_4$) và hydrosunfua ($H_2S$) làm xáo trộn lớp nước trong bên trên.


Kết luận

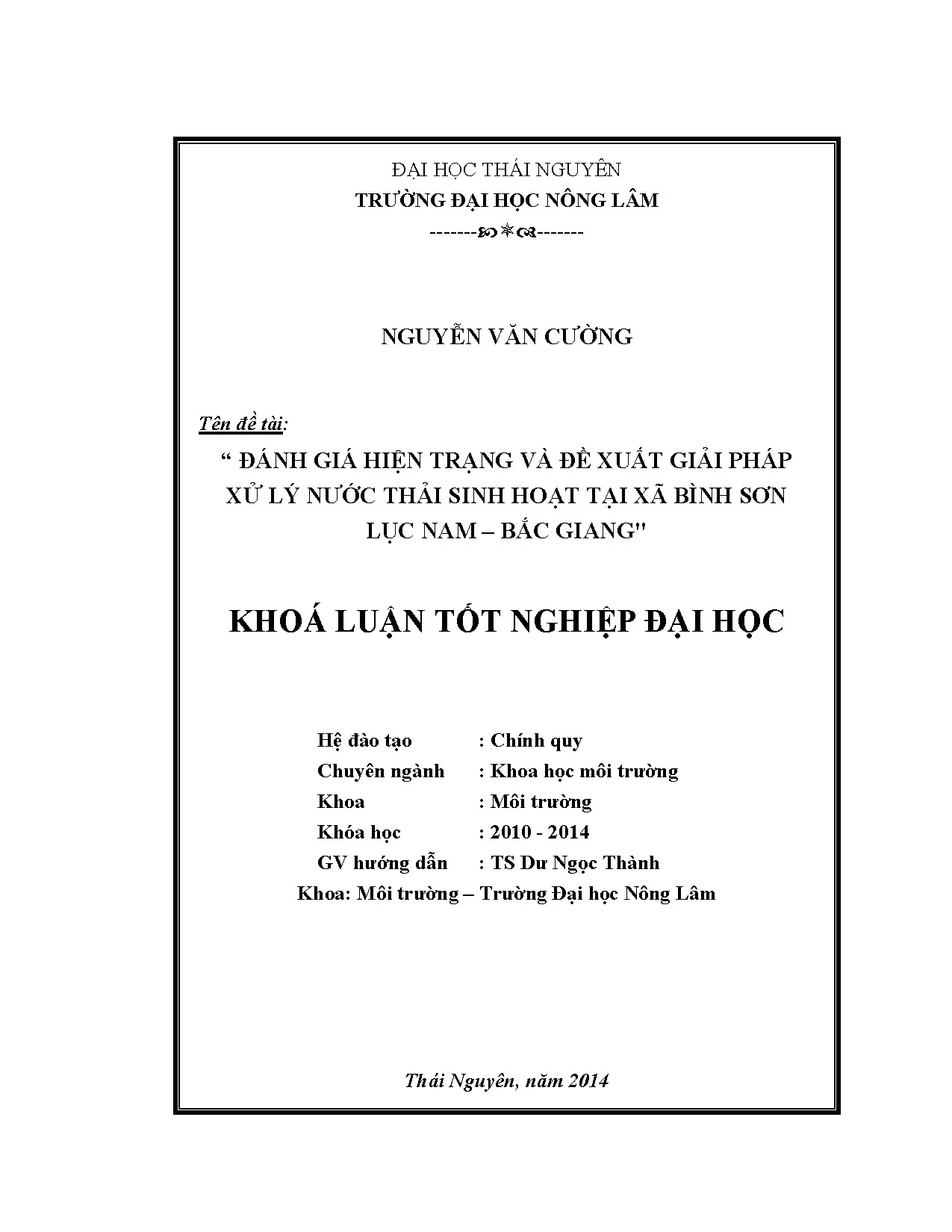

Đề tài "Đánh giá hiện trạng và đề xuất giải pháp xử lý nước thải sinh hoạt tại xã Bình Sơn, huyện Lục Nam, tỉnh Bắc Giang" đã giải quyết triệt để bài toán đánh giá môi trường thực địa tại một xã nông nghiệp miền núi đặc thù thuộc vùng 135.

Đóng góp trọng tâm của dự án:

  • Định lượng chính xác mức độ ô nhiễm: Chỉ ra thông số $P\text{-}PO_4^{3-}$ vượt $3,04$ lần và $TSS$ vượt $2,36$ lần quy chuẩn QCVN 14:2008/BTNMT Cột A, làm cơ sở khoa học cho các can thiệp kỹ thuật.
  • Tính khả thi và thực tiễn cao: Bộ giải pháp 4 tầng (Khử trùng Clorua vôi $\rightarrow$ Bể lắng phân tán $\rightarrow$ Cánh đồng tưới tuần hoàn $\rightarrow$ Trạm xử lý tập trung) hoàn toàn phù hợp với điều kiện địa hình phức tạp và khả năng tài chính của địa phương.
  • Giá trị kinh tế - sinh thái: Khai thác tối đa 78,7% diện tích đất nông nghiệp để tuần hoàn dinh dưỡng, giảm ô nhiễm lòng sông Đồng Đỉnh và nâng cao tiêu chuẩn sống cho hơn 6.700 người dân.

Mô hình thiết kế này là nguồn tài liệu tham khảo có giá trị cao cho các kỹ sư môi trường, nhà quản lý đô thị nông thôn và sinh viên ngành Công nghệ Môi trường trong việc triển khai các dự án xử lý nước thải phân tán chi phí thấp tại Việt Nam.
