Tổng quan về giáo trình

Giáo trình Kỹ Thuật An Toàn Trong Thiết Kế Và Sửa Chữa Máy Xây Dựng là tài liệu học thuật chuyên ngành thuộc khối kiến thức cơ sở và chuyên môn trong chương trình đào tạo kỹ sư Máy xây dựng, Cơ khí máy công trình, Kỹ thuật Cơ khí và Bảo hộ lao động ở bậc đại học và sau đại học. Tài liệu cung cấp cơ sở khoa học, phương pháp tính toán kỹ thuật và hệ thống các quy chuẩn pháp lý nhằm kiểm soát các yếu tố nguy hiểm, độc hại phát sinh trong quá trình thiết kế công nghệ, tổ chức sản xuất, bảo dưỡng, sửa chữa và vận hành thiết bị cơ giới xây dựng.

Mục tiêu học tập của giáo trình nhằm trang bị cho người học khả năng phân tích điều kiện vi khí hậu môi trường công nghiệp, xác định các nguồn phát thải độc hại và bức xạ nhiệt; tính toán và thiết kế hệ thống thông gió công nghiệp (thông gió tự nhiên, thông gió nhân tạo hút/đẩy); thiết kế các cơ cấu bảo vệ cơ khí và tấm chắn an toàn cho thiết bị; tính toán khả năng chịu lửa của kết cấu xây dựng và thiết kế hệ thống phòng cháy chữa cháy, cửa thoát hiểm, cửa chống nổ; đồng thời xây dựng quy hoạch mặt bằng nhà xưởng sửa chữa máy xây dựng đáp ứng đầy đủ tiêu chuẩn an toàn lao động và vệ sinh công nghiệp.

Giáo trình tiếp cận vấn đề theo nguyên lý kỹ thuật hệ thống, kết hợp chặt chẽ giữa mô hình toán - lý thủy lực khí động học, truyền nhiệt và nhiệt động học với các quy trình công nghệ cụ thể trong nhà xưởng (rèn, đúc, nhiệt luyện, hàn, gia công cắt gọt, mạ điện, sơn, chạy thử động cơ). Điểm đặc thù của tài liệu là cung cấp các công thức giải tích trực tiếp, các hệ số thực nghiệm và quy trình định lượng cụ thể để giải quyết các bài toán an toàn kỹ thuật thay vì chỉ nêu các định hướng quy tắc chung.

+-----------------------------------------------------------------------------------+
|               KỸ THUẬT AN TOÀN TRONG THIẾT KẾ & SỬA CHỮA MÁY XÂY DỰNG             |
+-----------------------------------------+-----------------------------------------+
|                CHƯƠNG 4                 |                CHƯƠNG 5                 |
|      AN TOÀN & VỆ SINH CÔNG NGHIỆP      |         PHÒNG CHÁY VÀ CHỮA CHÁY         |
+-----------------------------------------+-----------------------------------------+
| - Hệ thống thông gió khử nhiệt/khí độc  | - Lý thuyết cháy & Cấp độ nguy hiểm A-E |
| - Tính toán cột áp nhiệt & áp lực gió   | - Giới hạn chịu lửa cấu kiện xây dựng   |
| - Kỹ thuật làm mát Celdek Thụy Điển     | - Thoát khói M. Roitman & Cửa chống nổ  |
| - An toàn tại 9 phân xưởng sản xuất     | - Quy hoạch tổng thể mặt bằng an toàn   |
+-----------------------------------------+-----------------------------------------+

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung trọng tâm của tài liệu được tổ chức theo tiến trình logic từ kiểm soát môi trường làm việc đến phòng ngừa các thảm họa công nghiệp:

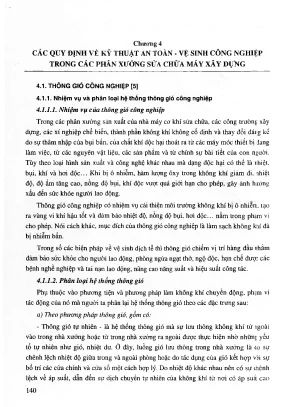

  • Chương 4: Các quy định về kỹ thuật an toàn - Vệ sinh công nghiệp trong các phân xưởng sửa chữa máy xây dựng:
    • Lý thuyết và tính toán hệ thống thông gió công nghiệp: Phân loại thông gió tự nhiên, thông gió nhân tạo (hút cục bộ, đẩy cục bộ bằng hoa sen khí, thông gió phối hợp), thông gió chống nóng và chống bụi độc. Công thức xác định tổng nhiệt dư $Q_{\text{dư}} = \Sigma Q_t - \Sigma Q_m$ bao gồm nhiệt do động cơ điện ($Q_1$), nhiệt từ bề mặt nung nóng ($Q_2$), nhiệt từ sản phẩm để nguội ($Q_3$), nhiệt bức xạ mặt trời qua kính và kết cấu ($Q_4$), nhiệt do người ($Q_5$). Phương pháp xác định lưu lượng khử nhiệt và khử bụi độc $M_d$. Tính toán thông gió tự nhiên dựa trên chênh lệch áp suất cột áp nhiệt qua mặt phẳng trung hòa và áp lực động lực học của gió. Cấu tạo quạt hướng trục, quạt ly tâm (thấp áp, trung áp, cao áp) và nguyên lý làm mát bay hơi qua màng trao đổi nhiệt Celdek công nghệ Thụy Điển.
    • An toàn lao động và vệ sinh công nghiệp tại các phân xưởng chuyên ngành: Quy chuẩn an toàn tại phân xưởng tẩy rửa chi tiết (áp suất nước 25 at, dung dịch kiềm $NaOH$, $Na_2CO_3$ ở $50 - 70^\circ\text{C}$); phân xưởng rèn dập (chống bức xạ nhiệt đến $6\text{ kcal/cm}^2\cdot\text{phút}$, nhiệt độ ngoài lò $\le 45^\circ\text{C}$, an toàn búa máy, xử lý khí $CO$, $SO_2$); phân xưởng nhiệt luyện (kiểm soát ngộ độc muối xianua, nổ muối nitrat ở nhiệt độ $>600^\circ\text{C}$, nắp chống cháy lò dầu tôi $\ge 170^\circ\text{C}$, giới hạn nhiệt độ bể axit $HCl \le 35^\circ\text{C}$, $H_2SO_4 \le 65^\circ\text{C}$); phân xưởng hàn (hút cục bộ công suất $3000\text{ m}^3/\text{h}$, mặt nạ lọc tia tử ngoại, mạch ngắt tự động, bảo vệ tiếp đất); phân xưởng cơ khí (tính toán ứng suất tiếp tuyến $\sigma_t$, pháp tuyến $\sigma_r$ và chiều dày tấm che hòn đá mài theo thế năng quay $K = \frac{m v^2}{2 r_0}$); phân xưởng mạ điện (sương axit, phao chắn hình cầu, xử lý nước thải); phân xưởng lắp ráp và chạy thử động cơ (chống ồn bệ thử, hộp che truyền động, chống cháy nổ cacburatơ); phân xưởng sơn (thông gió $L = V \cdot K$, tính toán phát thải dung môi $G_p = F \cdot q_p \cdot a$); các tổ sửa chữa chuyên biệt (ắc quy sinh khí hydro $L = \beta \cdot I \cdot n_p \cdot n_a$, sửa chữa lốp, chất dẻo epoxi polyme và gia công gỗ).
  • Chương 5: Quy định về phòng cháy và chữa cháy trong các xí nghiệp công nghiệp:
    • Bản chất quá trình cháy và phân cấp nguy hiểm: Phân tích điều kiện cháy (chất cháy, chất oxy hóa với nồng độ oxy $\ge 14%$, nguồn nhiệt bắt lửa), hệ số thừa không khí $\alpha$. Phân loại 5 cấp độ nguy hiểm cháy nổ của công trình sản xuất (Cấp A, B, C, D, E).
    • Tính toán chịu lửa của cấu kiện công trình: Xác định giới hạn chịu lửa thực tế $T_{\text{tt}} \ge T_{\text{đm}}$ dựa trên đường cong nhiệt độ - thời gian tiêu chuẩn $t = 345 \log(8\tau + 1)$. Các giải pháp nâng cao khả năng chống cháy cho kết cấu thép (tính toán độ giảm giới hạn chảy $\sigma_T$), bê tông cốt thép, tường gạch và gỗ ngâm tẩm hóa chất.
    • Kỹ thuật thiết kế phòng chống lan truyền và thoát hiểm: Tính khoảng cách an toàn phòng hỏa giữa các dãy nhà theo bức xạ nhiệt. Ứng dụng thuyết khí động học M. Roitman để tính diện tích cửa thoát khói $f_c = \frac{0{,}4 \cdot w_t \cdot \alpha_k}{3600 \cdot \varphi \cdot v}$ và diện tích cửa chống nổ $f_n = \frac{\Delta w_t}{\varphi \cdot v \cdot \tau_c}$. Tính toán kích thước ống cấp xăng động cơ $F = \frac{N \cdot q}{3{,}6 \cdot v \cdot \gamma}$ và vòi phun nhiên liệu trạm trộn bê tông nhựa $F_b = \frac{V_b}{3600 v}$. Tính toán thời gian thoát hiểm khẩn cấp $\tau \le \tau_{\text{cp}}$ (thời gian tối đa 5 - 6 phút) và quy hoạch mặt bằng tổng thể nhà máy sửa chữa máy xây dựng.
    • Biện pháp dập lửa và phương tiện chữa cháy: Cơ chế cách ly oxy và hạ nhiệt độ của nước (nhiệt hóa hơi $539\text{ kcal/kg}$), hơi nước, bọt hóa học, khí nén $CO_2$ áp suất $58\text{ at}$, bột hóa học $NaHCO_3$ và cát khô.
Hạng mục phân xưởng Nguồn nguy hại chính Giải pháp kỹ thuật / Định mức an toàn
Phân xưởng tẩy rửa Áp suất tia nước cao ($25\text{ at}$), hóa chất kiềm ($NaOH$, $Na_2CO_3$), nhiệt độ $50 - 70^\circ\text{C}$ Buồng rửa đóng kín, vòi phun định hướng, quạt hút hơi kiềm, bảo hộ ủng/găng cao su
Phân xưởng rèn dập Bức xạ nhiệt ($6\text{ kcal/cm}^2\cdot\text{phút}$), khí $CO$, $SO_2$, phoi sắt bắn Cách nhiệt vỏ lò $\le 45^\circ\text{C}$, cấp $4 - 5\text{ lít}$ nước muối 0,5%/ca, cơ cấu an toàn tay gạt búa
Phân xưởng nhiệt luyện Muối xianua độc hại, muối nitrat gây nổ ($>600^\circ\text{C}$), hơi chì, hơi axit Chụp hút cục bộ, dập lửa nitrat bằng cát khô, khống chế $t^\circ$ axit $HCl \le 35^\circ\text{C}$, $H_2SO_4 \le 65^\circ\text{C}$
Phân xưởng hàn Bức xạ hồ quang tử ngoại, khí độc $Cr, Mn, Ti$, nguy cơ điện giật Hút cục bộ $3000\text{ m}^3/\text{h}$, mặt nạ kính xanh-đen, tiếp đất vỏ máy hàn, ngắt mạch không tải
Phân xưởng cơ khí Phoi nhiệt độ $400 - 450^\circ\text{C}$, vỡ đá mài do lực ly tâm Tính bề dày tấm che thép theo thế năng quay $K = \frac{m v^2}{2 r_0}$, tấm chắn mica, hút bụi mài
Tổ nạp ắc quy Khí $H_2$ dễ gây nổ, axit bắn gây bỏng Thông gió tính theo $L = \beta \cdot I \cdot n_p \cdot n_a$, cấm tuyệt đối phát sinh tia lửa điện

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng nền tảng lý thuyết liên ngành vững chắc:

  • Lý thuyết truyền nhiệt và nhiệt động lực học: Cân bằng nhiệt lượng trong không gian kín, sự trao đổi nhiệt qua vách bao che phẳng, sự hấp thụ bức xạ mặt trời qua vật liệu trong suốt và không trong suốt.
  • Cơ học chất khí và thủy lực khí động học: Chuyển động của dòng khí dưới tác dụng của chênh lệch áp suất nhiệt độ và trường áp suất khí động ngoài công trình; tính toán tổn thất áp suất trên đường ống dẫn khí tròn và chữ nhật.
  • Lý thuyết về cháy và truyền sóng nổ: Phản ứng oxy hóa tỏa nhiệt, quá trình hình thành sóng áp suất nổ, sự thay đổi tính chất cơ lý của vật liệu xây dựng (thép, bê tông cốt thép, gạch, gỗ) dưới tác động của nhiệt độ cao theo thời gian.

Kỹ năng phát triển

  • Kỹ năng tính toán kỹ thuật: Xác định lưu lượng trao đổi không khí cho các hệ thống thông gió chung và cục bộ; tính toán diện tích cửa lấy gió ($F_1$) và cửa thoát gió ($F_2$) dựa trên vị trí mặt phẳng trung hòa; xác định các thông số thế năng và ứng suất của chi tiết quay để thiết kế vỏ bảo vệ cơ khí.
  • Kỹ năng thiết kế an toàn: Thiết kế hệ thống thu hồi và xử lý bụi, khí độc hại ngay tại nguồn phát sinh; thiết kế mặt bằng phân khu công nghệ theo hướng gió chủ đạo và cấp độ nguy hiểm cháy nổ (A đến E).
  • Kỹ năng đánh giá và xử lý sự cố: Đánh giá giới hạn chịu lửa của cấu kiện công trình; tính toán kích thước cửa thoát khói, cửa chống nổ theo phương pháp M. Roitman; tính toán dung lượng thời gian thoát hiểm khẩn cấp của dòng người trong nhà xưởng khi xảy ra hỏa hoạn.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng phương pháp sư phạm kỹ thuật định lượng, gắn kết chặt chẽ giữa mô hình toán học giải tích với việc giải quyết các bài toán kỹ thuật thực tế trong công nghiệp cơ khí xây dựng:

[Mô hình Toán - Lý giải tích] ---> [Tính toán thông số & Tra cứu định mức] ---> [Thiết kế hệ thống & Quy hoạch mặt bằng]
  • Phương pháp tiếp cận sư phạm: Các chương mục được trình bày tuần tự theo cấu trúc: phân tích hiện tượng vật lý/nguồn gốc nguy hại $\rightarrow$ thiết lập phương trình cân bằng (nhiệt lượng, khối lượng, áp lực) $\rightarrow$ đưa ra công thức tính toán có kèm hệ số hiệu chỉnh thực nghiệm $\rightarrow$ quy định các biện pháp tổ chức và kỹ thuật an toàn cụ thể.
  • Hệ thống bài tập và bài toán kỹ thuật thực hành: Người học được rèn luyện thông qua các bài toán tính toán kỹ thuật cụ thể:
    1. Xác định lưu lượng thông gió cần thiết để khử lượng nhiệt dư $Q_{\text{dư}}$ do dây chuyền sản xuất tỏa ra trong ca làm việc.
    2. Tính toán diện tích cửa thông gió tự nhiên $F_1, F_2$ và vị trí mặt phẳng trung hòa dưới tác động đồng thời của nhiệt dư và áp lực gió.
    3. Tính toán bề dày tấm thép bảo vệ máy mài dựa trên vận tốc góc $\omega$, khối lượng đá mài $m$ và bán kính hòn đá.
    4. Tính toán diện tích cửa thoát khói $f_c$ và cửa chống nổ $f_n$ cho nhà xưởng thuộc cấp nguy hiểm A và B.
    5. Tính toán diện tích tiết diện đường ống dẫn xăng $F$ của động cơ thử nghiệm để tránh hiện tượng nghèo hỗn hợp sinh cháy ngược cacburatơ.
  • Phương pháp kiểm tra và đánh giá: Đánh giá năng lực của người học thông qua khả năng tra cứu các bảng thông số vật lý (nhiệt nóng chảy, nhiệt dung riêng của thép, gang; hệ số khí động $\xi$; nồng độ bụi và khí độc cho phép $P_{\text{cp}}$), tính toán chính xác các phương trình kích thước và thiết kế mặt bằng công nghệ an toàn.
  • Hướng dẫn tự học và nghiên cứu: Người học cần nghiên cứu kỹ các sơ đồ nguyên lý trong giáo trình (sơ đồ hoa sen khí thổi cục bộ, sơ đồ chụp hút khí độc, sơ đồ hệ thống làm mát Celdek, sơ đồ mặt bằng tổng thể xí nghiệp sửa chữa máy xây dựng) để nắm vững phương thức bố trí không gian và vận hành thiết bị an toàn.

Điểm nổi bật và cập nhật

  • Tích hợp công nghệ làm mát bay hơi tiên tiến: Giáo trình cập nhật và phân tích sơ đồ nguyên lý làm mát phân xưởng công nghiệp theo công nghệ Thụy Điển sử dụng màng trao đổi nhiệt dạng xốp "Celdek", giúp giảm nhiệt độ dòng khí thổi vào thông qua quá trình thu nhiệt bay hơi nước với chi phí năng lượng thấp.
  • Ứng dụng lý thuyết khí động học chuyên sâu trong an toàn phòng hỏa: Tài liệu đưa vào phương pháp tính toán diện tích cửa thoát khói và cửa chống nổ theo thuyết khí động học của M. Roitman dành riêng cho kiến trúc nhà công nghiệp, lượng hóa chính xác tỷ lệ diện tích thoát hiểm dựa trên thể tích khí cháy $w_t$, hệ số thừa không khí $\alpha_k$ và thời gian cháy gây nổ $\tau_c$.
  • Chi tiết hóa an toàn cho từng công đoạn công nghệ đặc thù: Thay vì chỉ đưa ra các nguyên tắc an toàn chung chung, tài liệu giải quyết cụ thể các bài toán bảo hộ lao động cho từng môi trường làm việc đặc thù trong ngành máy xây dựng: từ công đoạn rửa chi tiết áp suất cao ($25\text{ at}$), xử lý nhiệt luyện với muối xianua và muối nitrat dễ nổ ($>600^\circ\text{C}$), đến kỹ thuật nạp ắc quy sinh khí hydro và công nghệ sấy chi tiết bằng tia hồng ngoại.
  • Phương pháp tính toán cơ học định lượng cho thiết bị che chắn: Giáo trình cung cấp công thức tính ứng suất trong vật liệu đá mài khi quay tròn ($\sigma_t, \sigma_r$) và bảng tra định lượng bề dày tấm che thép bảo vệ tương ứng với từng mức thế năng quay $K$, giúp kỹ sư cơ khí thiết kế kết cấu che chắn đạt chuẩn độ bền chống va đập.

Đối tượng sử dụng giáo trình

  • Sinh viên đại học: Sinh viên năm thứ 3, năm thứ 4 và học viên cao học thuộc các ngành Kỹ thuật Cơ khí, Máy xây dựng, Cơ giới hóa thi công xây dựng, Kỹ thuật Cơ sở hạ tầng, Kỹ thuật Môi trường và Bảo hộ lao động / Kỹ thuật An toàn công nghiệp.
  • Yêu cầu kiến thức tiên quyết: Người học cần hoàn thành các học phần cơ sở: Vật lý đại cương, Hóa học đại cương, Cơ học lý thuyết, Sức bền vật liệu, Nhiệt kỹ thuật - Truyền nhiệt, Thủy lực và Khí động lực học, cùng các học phần chuyên môn về Công nghệ Chế tạo máy và Sửa chữa Máy xây dựng.
  • Giảng viên và nhà nghiên cứu: Tài liệu phục vụ làm đề cương bài giảng, tài liệu tham khảo cho các môn học An toàn lao động, Vệ sinh công nghiệp, Kỹ thuật Phòng cháy chữa cháy trong công trình công nghiệp và Thiết kế nhà máy cơ khí sửa chữa.
  • Kỹ sư và cán bộ quản lý kỹ thuật: Kỹ sư thiết kế nhà xưởng cơ khí, cán bộ phụ trách an toàn - vệ sinh lao động (HSE) tại các xí nghiệp đại tu máy xây dựng, các trạm trộn bê tông nhựa nóng và ban điều hành dự án công trường xây dựng.

Câu hỏi thường gặp

1. Giáo trình này phục vụ cho những chuyên ngành đào tạo nào?

Giáo trình được biên soạn chuyên biệt cho sinh viên, học viên cao học ngành Kỹ thuật Máy xây dựng, Cơ khí công trình, Kỹ thuật Cơ sở hạ tầng và ngành Kỹ thuật An toàn - Bảo hộ lao động trong các trường đại học khối kỹ thuật.

2. Cần chuẩn bị những kiến thức nền tảng nào trước khi học giáo trình?

Người học cần nắm vững kiến thức về Thủy lực và Khí động lực học (để tính toán lưu lượng không khí, áp suất gió và cột áp nhiệt), Nhiệt kỹ thuật (để tính toán cân bằng nhiệt dư $Q_{\text{dư}}$), Sức bền vật liệu (để tính toán ứng suất và kết cấu chịu lửa) và Hóa học đại cương (để hiểu cơ chế của khí độc, phản ứng cháy và nổ hóa chất).

3. Phương pháp tính toán thông gió trong giáo trình có điểm gì khác biệt so với các tài liệu an toàn đại cương?

Tài liệu không dừng lại ở mức mô tả định tính mà cung cấp các công thức giải tích chuyên sâu: phân tích chi tiết 5 nguồn nhiệt thành phần ($Q_1$ đến $Q_5$), xác định độ cao mặt phẳng trung hòa $p_a$, tính toán trường áp suất khí động $\xi$ quanh công trình, và cung cấp công thức tính toán thông gió phục hồi chuyên biệt cho từng tổ sửa chữa (như tổ nạp ắc quy $L = \beta I n_p n_a$).

4. Làm thế nào để nắm vững các công thức tính toán chịu lửa và thoát hiểm trong Chương 5?

Người học cần bám sát phương trình đường cong tiêu chuẩn nhiệt độ - thời gian $t = 345 \log(8\tau + 1)$, hiểu rõ cơ chế suy giảm giới hạn chảy của thép theo nhiệt độ ($\sigma_T$), và vận dụng phương pháp cân bằng thời gian thoát hiểm $\tau \le \tau_{\text{cp}}$ kết hợp phương pháp M. Roitman khi làm bài tập tính toán thiết kế cửa thoát khói và cửa chống nổ.

5. Các bảng số liệu và sơ đồ nguyên lý trong giáo trình có ý nghĩa gì trong thực tế?

Các bảng tra số liệu (như đặc tính vật lý của thép, gang; hệ số khí động $\xi$; bảng thế năng và bề dày tấm che đá mài; bảng hệ số áp suất $k_p$) và sơ đồ nguyên lý (hoa sen khí, buồng phun sơn, sơ đồ mặt bằng xưởng) là các dữ liệu kỹ thuật chuẩn, cho phép kỹ sư ứng dụng trực tiếp vào công tác tính toán, thẩm định an toàn và thiết kế mặt bằng xí nghiệp cơ khí trong thực tế.

Kết luận

Giáo trình Kỹ Thuật An Toàn Trong Thiết Kế Và Sửa Chữa Máy Xây Dựng là tài liệu học thuật hoàn chỉnh, chuẩn hóa hệ thống kiến thức từ lý thuyết cơ sở vi khí hậu, kỹ thuật thông gió công nghiệp, an toàn trong từng công đoạn công nghệ cơ khí sửa chữa đến phương pháp tính toán phòng chống cháy nổ và thiết kế mặt bằng công nghiệp.

Lộ trình học tập khuyến nghị dành cho người học là tiếp cận tuần tự: nắm vững các phương trình cân bằng nhiệt và khí động học ở Chương 4 để làm chủ bài toán thông gió khử nhiệt/khí độc; nghiên cứu sâu các quy định an toàn đặc thù của từng phân xưởng chuyên biệt; sau đó tiến tới nghiên cứu Chương 5 để thực hiện các bài toán chịu lửa cấu kiện, tính toán thoát khói theo M. Roitman và quy hoạch tổng thể mặt bằng an toàn cho xí nghiệp công nghiệp cơ khí xây dựng.
