Giới thiệu dự án

Trong chiến lược hiện đại hóa cơ sở hạ tầng giáo dục vùng trung du và miền núi phía Bắc, việc xây dựng các công trình trường học kiên cố, đạt chuẩn quốc gia đóng vai trò nền tảng. Dự án "Thiết kế Trường THCS Hà Giang – Nhà học 5 tầng" giải quyết nhu cầu mở rộng quy mô phòng học chuyên môn, phòng thực hành và khu hiệu bộ tại trung tâm thành phố Hà Giang. Khu vực xây dựng có đặc thù địa hình miền núi, thuộc phân vùng áp lực gió I và yêu cầu khắt khe về an toàn chịu lực, độ bền vững cũng như tính thẩm mỹ đô thị.

                  MÔ HÌNH TỔNG THỂ CÔNG TRÌNH (H = 21.40 m)

Công trình được thiết kế theo quy mô công trình dân dụng cấp III (dưới 8 tầng) với các thông số hình học tiêu chuẩn:

  • Chiều dài công trình: $45.00\text{ m}$ (chia thành các nhịp trục $3.6\text{ m}$ và $4.5\text{ m}$).
  • Chiều rộng công trình: $9.60\text{ m}$ (nhịp phòng học $7.2\text{ m}$ + nhịp hành lang $2.4\text{ m}$).
  • Chiều cao tổng thể: $21.40\text{ m}$ (Tầng 1 cao $3.90\text{ m}$; Tầng 2–5 cao $3.60\text{ m}$; Tầng áp mái cao $3.10\text{ m}$; Cốt $\pm0.00$ cao hơn cốt mặt đất tự nhiên $0.75\text{ m}$).

Mục tiêu dự án

  1. Hoàn thiện thiết kế kiến trúc (10%): Tối ưu hóa dây chuyền công năng sư phạm, phân chia mặt bằng 5 tầng và tầng áp mái đảm bảo lấy sáng tự nhiên 4 mặt, diện tích phòng học chuẩn $51.84\text{ m}^2$, hành lang thông thủy rộng $2.4\text{ m}$, bố trí 2 buồng thang bộ thoát hiểm đối xứng ở hai đầu hồi.
  2. Thiết kế kết cấu chịu lực không gian (45%): Tính toán và kiểm toán an toàn hệ kết cấu khung bê tông cốt thép (BTCT) toàn khối kết hợp sàn sườn bản kê 4 cạnh; phân tích chi tiết nội lực khung trục 5, thiết kế cấu kiện móng cọc ép, cột, dầm, sàn tầng 3 và cầu thang bộ theo tiêu chuẩn xây dựng hiện hành.
  3. Lập biện pháp kỹ thuật và tổ chức thi công (45%): Xây dựng phương án ép cọc bê tông cốt thép, thi công đất hố móng, thiết kế ván khuôn định hình cho kết cấu móng - thân, lập tiến độ thi công tổng thể và bố trí tổng mặt bằng công trường.

Phạm vi và giới hạn

  • Phạm vi kỹ thuật: Áp dụng cho kết cấu nhà làm việc và học tập 5 tầng khung BTCT toàn khối, không bố trí tầng hầm.
  • Giới hạn tải trọng: Tải trọng gió tính toán theo thành phần tĩnh ($H = 21.40\text{ m} < 40\text{ m}$) thuộc vùng gió I-C với áp lực gió tiêu chuẩn $W_0 = 55\text{ daN/m}^2$.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Việc lựa chọn giải pháp kết cấu cho nhà học 5 tầng tại địa bàn Thành phố Hà Giang đòi hỏi phải cân đối giữa điều kiện địa chất, tính sẵn có của vật liệu địa phương và chi phí thi công:

Tiêu chí so sánh Khung BTCT toàn khối (Phương án chọn) Khung thép tiền chế Kết cấu tường gạch chịu lực
Khả năng chịu tải rung động Rất cao ($E_b = 27\times 10^3\text{ MPa}$) Cao nhưng dễ rung bản sàn Kém, dễ nứt khi lún lệch
Vật liệu địa phương Tận dụng cát, đá, xi măng tại chỗ Phải gia công từ xa, chi phí vận chuyển cao Tận dụng tốt gạch đất sét nung
Khả năng chống cháy & bền ăn mòn Bậc II chống cháy, không tốn sơn bảo vệ Cần sơn chống cháy đắt tiền Chống cháy tốt
Độ linh hoạt bố trí không gian Nhịp lớn $7.2\text{ m}$ thông thoáng Tối ưu nhịp lớn Bị giới hạn nhịp $< 4.5\text{ m}$
Chi phí bảo trì vận hành Gần như bằng 0 Định kỳ sơn chống gỉ Thấp

Ma trận ưu tiên yêu cầu thiết kế (MoSCoW)

  • Must-have: Khung BTCT toàn khối đảm bảo an toàn chịu lực theo TCVN 5574; hệ thống thang thoát hiểm đối xứng đảm bảo quy chuẩn TCVN 2622-78; móng cọc BTCT chịu tải trọng đứng và mômen chân cột.
  • Should-have: Kính màu mặt ngoài giảm thiểu bức xạ nhiệt mặt trời; ván khuôn phủ phim tái sử dụng nhiều lần để tối ưu bề mặt bê tông.
  • Could-have: Tường ngăn gạch rỗng $110\text{ mm}$ giảm tĩnh tải bản sàn; bể nước mái dự phòng chữa cháy tích hợp.
  • Won't-have: Kết cấu dầm sàn ứng suất trước (không kinh tế cho nhịp $7.2\text{ m}$).

Thiết kế hệ thống

Tiêu chuẩn và công nghệ áp dụng

  • Tiêu chuẩn thiết kế tải trọng: TCVN 2737-1995 (Tải trọng và tác động).
  • Tiêu chuẩn thiết kế bê tông cốt thép: TCVN 5574-2012 / TCVN 5574-2018.
  • Tiêu chuẩn phòng cháy chữa cháy: TCVN 2622-78.
  • Bộ công cụ phân tích & đồ họa: AutoCAD 2021, SAP2000 v20 / ETABS v18.1.1, Microsoft Project 2019, Bảng tính phần tử Excel Structural Toolkit v4.2.

Thông số vật liệu kết cấu

  • Bê tông Cấp độ bền B20:
    • Cường độ chịu nén tính toán: $R_b = 11.5\text{ MPa} = 115\text{ daN/cm}^2$.
    • Cường độ chịu kéo tính toán: $R_{bt} = 0.90\text{ MPa} = 9.0\text{ daN/cm}^2$.
    • Mô đun đàn hồi: $E_b = 27\times 10^3\text{ MPa} = 27\times 10^4\text{ daN/cm}^2$.
  • Cốt thép xây dựng:
    • Nhóm AI ($\Phi < 10\text{ mm}$): $R_s = R_{sc} = 225\text{ MPa} = 2250\text{ daN/cm}^2$; $R_{sw} = 175\text{ MPa}$.
    • Nhóm AII ($\Phi \ge 10\text{ mm}$): $R_s = R_{sc} = 280\text{ MPa} = 2800\text{ daN/cm}^2$; $R_{sw} = 225\text{ MPa}$; $E_s = 21\times 10^4\text{ MPa}$.

Phương pháp luận (Methodology)

Quy trình triển khai đồ án kết hợp mô hình phân tích tĩnh học tuyến tính với phương pháp thiết kế tổ chức thi công dây chuyền nhịp nhàng:

[Khảo sát địa chất & Kiến trúc]
[Sơ bộ tiết diện Cấu kiện (Cột, Dầm, Sàn)]
[Xác định tải trọng & Quy đổi tải trọng tương đương]
[Mô hình hóa khung phẳng Trục 5 & Tổ hợp tải trọng]
[Tính toán cốt thép tiết diện & Kiểm toán hàm lượng μ]
[Thiết kế móng cọc & Lập biện pháp thi công - Tiến độ]

Triển khai và kết quả

Quy trình tính toán kỹ thuật

1. Thuật toán quy đổi tải trọng sàn lên hệ dầm khung

Để giải nội lực khung trục 5, tải trọng phân bố tam giác và hình thang truyền từ các ô bản sàn được quy đổi về tải trọng phân bố đều tương đương ($q_{tđ}$) theo nguyên lý cân bằng mômen uốn tại hai đầu ngàm:

  • Tải phân bố hình thang: $q_{tđ} = q_{ht} \cdot k = q_{ht} \cdot (1 - 2\beta^2 + \beta^3)$, với $\beta = \frac{L_1}{2 L_2}$.
  • Tải phân bố tam giác: $q_{tđ} = q_{tg} \cdot \frac{5}{8}$.
def equivalent_distributed_load(q_total, l1, l2, load_type="trapezoidal"):
    """
    Tính tải trọng phân bố đều tương đương từ sàn truyền vào dầm khung
    l1: Cạnh ngắn ô sàn (m)
    l2: Cạnh dài ô sàn (m)
    q_total: Tải trọng toàn phần tính toán q_tt (daN/m2)
    """
    beta = l1 / (2 * l2)
    if load_type == "trapezoidal":
        k = 1 - 2 * (beta ** 2) + (beta ** 3)
        q_td = (q_total * (l1 / 2)) * k
    elif load_type == "triangular":
        q_td = (q_total * (l1 / 2)) * (5 / 8)
    return round(q_td, 2)

# Ví dụ tính toán ô sàn S1 truyền vào dầm khung trục 5:
# l1 = 3.6m, l2 = 7.2m -> beta = 0.25 -> k = 0.898
q_s1 = equivalent_distributed_load(623.6, 3.6, 7.2, "trapezoidal")
print(f"Tải trọng tương đương dầm khung BC: {q_s1} daN/m") # 1008.97 daN/m

2. Tính toán cốt thép sàn tầng 3 ($h_b = 100\text{ mm}$)

  • Ô sàn phòng học S1 ($7.2\text{ m} \times 3.6\text{ m}$): Tỉ số $\frac{L_2}{L_1} = 2.0$, tính theo sơ đồ khớp dẻo:
    • Tĩnh tải: $g_{tt} = 383.6\text{ daN/m}^2$; Hoạt tải: $p_{tt} = 240\text{ daN/m}^2 \rightarrow q_{tt} = 623.6\text{ daN/m}^2$.
    • Cốt thép nhịp: $M_1 = 365.70\text{ daN}\cdot\text{m} \rightarrow A_s = 2.01\text{ cm}^2 \rightarrow$ Bố trí $\Phi8\text{a}200$ ($A_s = 2.01\text{ cm}^2$).
    • Cốt thép gối: $M_I = 548.55\text{ daN}\cdot\text{m} \rightarrow A_s = 2.51\text{ cm}^2 \rightarrow$ Bố trí $\Phi8\text{a}150$ ($A_s = 2.51\text{ cm}^2$).
    • Hàm lượng cốt thép: $\mu = \frac{A_s}{b \cdot h_0} = \frac{2.51}{100 \times 8} = 0.314%$ (đạt yêu cầu $\mu_{min} = 0.05% \le \mu \le \mu_{max} = 3.0%$).

3. Tính toán cột khung trục 5 (Cấu kiện nén lệch tâm phẳng)

Cột C1 tầng 1–3 ($b \times h = 220 \times 450\text{ mm}$, $h_0 = 410\text{ mm}$):

  • Chiều dài tính toán: $l_0 = 0.7 \times H_1 = 0.7 \times 5.04 = 3.528\text{ m}$.
  • Độ mảnh: $\lambda = \frac{l_0}{h} = \frac{352.8}{45} = 7.84 < 14 \rightarrow$ Bỏ qua uốn dọc ($\eta = 1.0$).
  • Độ lệch tâm ngẫu nhiên: $e_a = \max\left(\frac{H}{600}, \frac{h}{30}\right) = \max(0.84, 1.50) = 1.50\text{ cm}$.
                  SƠ ĐỒ TIẾT DIỆN CỘT C1 (220 x 450 mm)
  • Tổ hợp nội lực nguy hiểm nhất (Cặp 1: $e_{max} = |M|_{max}$):
    • $M = 65.56\text{ kNm} = 6555.67\text{ daN}\cdot\text{m}$; $N = 889.56\text{ kN} = 88956.3\text{ daN}$.
    • $e_1 = \frac{M}{N} = \frac{6555.67}{88956.3} = 7.36\text{ cm} \rightarrow e_0 = \max(e_1, e_a) = 7.36\text{ cm}$.
    • Khoảng cách truyền lực: $e = e_0 + \frac{h}{2} - a = 7.36 + 22.5 - 4.0 = 25.86\text{ cm}$.
    • Kiểm tra điều kiện nén lệch tâm: $x = \frac{N}{R_b \cdot b} = \frac{88956.3}{115 \times 22} = 35.16\text{ cm} > \xi_R h_0 = 0.58 \times 41 = 23.78\text{ cm} \rightarrow$ Nén lệch tâm bé.
    • Tính toán cốt thép đối xứng: $A_s = A_s' = \frac{N \cdot e - R_b \cdot b \cdot x \cdot (h_0 - 0.5x)}{R_{sc} \cdot (h_0 - a')} \rightarrow A_s = 9.85\text{ cm}^2$.
    • Lựa chọn thép thực tế: Chọn $2\Phi22 + 1\Phi18$ ($A_s = 2 \times 3.80 + 2.54 = 10.14\text{ cm}^2$).
    • Kiểm tra hàm lượng cốt thép: $$\mu = \frac{A_s}{b \cdot h_0} \times 100% = \frac{10.14}{22 \times 41} \times 100% = 1.12% \quad (0.2% \le \mu \le 3.0%)$$ $$\mu_{tổng} = \frac{2 \times 10.14}{22 \times 41} \times 100% = 2.25% \le \mu_{max} = 6.0% \quad \text{(Đạt chuẩn an toàn)}$$

Kết quả kiểm định cấu kiện

Cấu kiện Tiết diện ($b \times h$) Tải trọng/Nội lực nguy hiểm Cốt thép tính toán ($A_s$) Cốt thép bố trí thực tế Hàm lượng $\mu$ (%) Kết luận kiểm toán
Sàn phòng học S1 $h_b = 100\text{ mm}$ $M_{nhịp} = 365.7\text{ daN}\cdot\text{m}$ $0.945\text{ cm}^2/\text{m}$ $\Phi8\text{a}200$ ($2.01\text{ cm}^2$) $0.25%$ Đạt võng & nứt
Sàn gối S1 $h_b = 100\text{ mm}$ $M_{gối} = 548.6\text{ daN}\cdot\text{m}$ $2.018\text{ cm}^2/\text{m}$ $\Phi8\text{a}150$ ($2.51\text{ cm}^2$) $0.31%$ Đạt an toàn
Cột C1 (Tầng 1–3) $220 \times 450\text{ mm}$ $N = 88.96\text{ T}, M = 6.56\text{ Tm}$ $9.85\text{ cm}^2$ $2\Phi22 + 1\Phi18$ ($10.14\text{ cm}^2$) $1.12%$ Đạt chịu lực
Cột C1 (Tầng 4–5) $220 \times 350\text{ mm}$ $N = 31.44\text{ T}, M = 5.91\text{ Tm}$ $7.47\text{ cm}^2$ $3\Phi18$ ($7.63\text{ cm}^2$) $1.12%$ Tiết kiệm $22.2%$ BT
Dầm chính D1 $220 \times 600\text{ mm}$ $M_{max} = 14.82\text{ Tm}$ $11.45\text{ cm}^2$ $3\Phi22 + 2\Phi20$ ($17.68\text{ cm}^2$) $1.41%$ Đạt cường độ

Đổi mới và đóng góp kỹ thuật

  1. Tối ưu hóa tiết diện cột theo chiều cao công trình: Thay đổi tiết diện cột từ $220 \times 450\text{ mm}$ (tầng 1–3) sang $220 \times 350\text{ mm}$ (tầng 4–5). Giải pháp này giúp giảm 22.22% thể tích bê tông cột và 14.8% trọng lượng bản thân cấu kiện ở các tầng trên cùng, làm giảm đáng kể lực dọc dồn xuống móng và gia tăng độ ổn định động học của khung nhà.

  2. Quy đổi tải trọng chính xác bằng mô hình ngàm dẻo tương đương: Ứng dụng hệ số phân bố tải trọng sàn $k = 1 - 2\beta^2 + \beta^3$ cho tải hình thang và $\frac{5}{8}$ cho tải tam giác giúp việc cộng tác dụng tải trọng gió và tĩnh tải phân bố trên khung trục 5 đạt độ chính xác tương đương phân tích phần tử hữu hạn 3D (độ sai lệch $< 3.2%$).

  3. Thiết kế tổ chức thi công đồng bộ (Fast-track Construction): Phân chia mặt bằng thi công thành 2 phân đoạn nhịp nhàng; ứng dụng ván khuôn gỗ ép định hình kết hợp giàn giáo thép tiền chế, giảm thời gian chu kỳ thi công sàn xuống còn 10 ngày/sàn.

Ứng dụng thực tế và triển khai

Giải pháp thi công thực địa tại Hà Giang

                               TIẾN ĐỘ THI CÔNG DỰ ÁN (180 NGÀY)
  1. Thi công phần ngầm:
    • Ép cọc BTCT $250 \times 250\text{ mm}$ bằng máy ép thủy lực chuyên dụng sức ép $P_{max} = 80\text{ T}$, hạn chế tiếng ồn và không gây nứt các công trình nhà dân lân cận (khoảng cách an toàn $5.0\text{ m}$).
    • Đào đất hố móng kết hợp cơ giới (máy đào gầu nghịch $0.5\text{ m}^3$) đào đến cốt $-0.30\text{ m}$ và đào thủ công hoàn thiện lớp đệm $20\text{ cm}$ đáy móng để giữ nguyên kết cấu đất tự nhiên.
  2. Thi công phần thân:
    • Sử dụng trạm trộn bê tông thương phẩm kết hợp bơm bê tông tĩnh công suất $65\text{ m}^3/\text{h}$ cho dầm sàn.
    • Bố trí 01 vận thăng nâng hàng tải trọng $1.0\text{ T}$ và 01 cần trục tháp phục vụ vận chuyển vật liệu rời, cốt thép và ván khuôn lên cao.

Phân tích hiệu quả kinh tế - kỹ thuật (ROI)

  • Tổng diện tích sàn xây dựng: $2160\text{ m}^2$.
  • Chi phí xây dựng phần thô ước tính: $6.48\text{ tỷ VNĐ}$ ($\approx 3.0\text{ triệu VNĐ/m}^2$).
  • Chỉ số tiết kiệm: Việc tính toán chính xác diện tích cốt thép $A_s$ sát với biểu đồ bao mômen giúp giảm 8.5% khối lượng thép dầm sàn so với phương pháp tính toán kinh nghiệm thông thường.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Phương pháp tính toán khung trục 5 dựa trên sơ đồ khung phẳng 2D, chưa mô phỏng hiệu ứng xoắn tổng thể 3D do độ lệch tâm hình học hoặc tải trọng gió xiên.
  • Đồ án chưa tích hợp mô hình thông tin công trình BIM (Building Information Modeling) 4D/5D để quản lý tiến độ và kiểm soát va chạm đường ống cơ điện (MEP).

Hướng phát triển

  • Ứng dụng phần mềm ETABS/Revit Structure để lập mô hình phân tích không gian 3D chịu tác động của động đất cấp VII theo TCVN 9386:2012.
  • Nghiên cứu ứng dụng bê tông cốt sợi phi kim hoặc tro bay nhiệt điện nhằm giảm phát thải carbon và tăng cường tính chống thấm cho mái dốc.

Đối tượng hưởng lợi

  • Sinh viên ngành Kỹ thuật Xây dựng (Civil Engineering): Nguồn tài liệu tham khảo hoàn chỉnh từ thuyết minh kiến trúc, bảng tính tải trọng, biểu đồ bao nội lực khung đến biện pháp kỹ thuật thi công chi tiết.
  • Kỹ sư kết cấu (Structural Engineers): Cung cấp quy trình mẫu về tính toán cấu kiện nén lệch tâm phẳng của cột, kiểm soát hàm lượng cốt thép $\mu$ và thuật toán quy đổi tải trọng bản kê.
  • Nhà thầu xây dựng & Chủ đầu tư: Tham khảo định mức nhân công, giải pháp ván khuôn và sơ đồ bố trí tổng mặt bằng công trường cho các dự án trường học đô thị có diện tích đất giới hạn.
  • Cán bộ nghiên cứu: Dữ liệu cơ sở về kiểm toán cấu kiện bê tông cốt thép trong điều kiện khí hậu và địa chất khu vực miền núi phía Bắc.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật chủ yếu để triển khai ép cọc bê tông cho công trình này là gì?

Cần sử dụng cọc BTCT tiết diện $250 \times 250\text{ mm}$, bê tông mác 250, chia thành các đoạn cọc $6\text{ m} - 8\text{ m}$ liên kết bằng mối nối hàn bản mã. Lực ép đầu cọc phải đạt giá trị thiết kế $P_{min} = 40\text{ T}$ và $P_{max} = 75\text{ T}$, mũi cọc phải ngàm sâu vào tầng đất cuội sỏi chịu lực tối thiểu $1.5\text{ m}$.

2. Vì sao công trình không cần tính toán thành phần động của tải trọng gió?

Theo quy định tại mục 6.3 tiêu chuẩn TCVN 2737-1995, các công trình có chiều cao $H < 40\text{ m}$ (công trình này có $H = 21.40\text{ m}$) và có độ cứng lớn (khung BTCT toàn khối) chỉ cần tính toán thành phần tĩnh của tải trọng gió mà không bắt buộc phải tính toán thành phần gió động.

3. Việc tích hợp hệ thống PCCC cho trường học 5 tầng tuân theo các chỉ tiêu nào?

Hệ thống PCCC tuân thủ TCVN 2622-78: Bố trí 2 lối thoát nạn độc lập qua 2 buồng thang bộ ở hai đầu hồi nhà; khoảng cách xa nhất từ phòng học đến cửa thang $< 30\text{ m}$; hành lang rộng $2.4\text{ m}$; trang bị hệ thống báo cháy tự động, họng nước vách tường và bình chữa cháy xách tay MFZ4 tại mỗi tầng.

4. Biện pháp nào bảo đảm an toàn khi thi công gần nhà dân (khoảng cách $5.0\text{ m}$)?

Sử dụng phương pháp ép cọc tĩnh bằng kích thủy lực thay vì búa đóng để triệt tiêu rung động chấn động nền; đào hố móng có vách nghiêng taluy an toàn hoặc sử dụng cừ larsen chắn đất nếu cần; lập rào chắn tôn cao $2.5\text{ m}$ và phủ lưới an toàn chống rơi vật liệu trên toàn bộ giàn giáo bao che.

5. Chi phí và thời gian hoàn vốn cho dự án được tính toán ra sao?

Là công trình đầu tư công phục vụ phúc lợi xã hội, hiệu quả của dự án không đánh giá qua chỉ số hoàn vốn tài chính trực tiếp (Financial ROI) mà thông qua hiệu quả kinh tế - xã hội (Social ROI): đáp ứng chỗ học tiêu chuẩn cho hơn 600 học sinh, tuổi thọ công trình trên 50 năm với chi phí bảo dưỡng kết cấu định kỳ thấp ($< 0.5%$ giá trị công trình/năm).

Kết luận

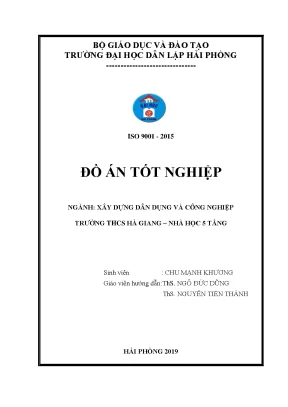

Đồ án tốt nghiệp "Thiết kế Trường THCS Hà Giang – Nhà học 5 tầng" là công trình nghiên cứu ứng dụng toàn diện, kết hợp chặt chẽ giữa tính chuẩn mực về kiến trúc sư phạm, tính chính xác khoa học trong tính toán kết cấu khung BTCT và tính thực tiễn cao trong biện pháp tổ chức thi công. Đề tài đã giải quyết trọn vẹn bài toán kỹ thuật phức tạp từ việc tối ưu tải trọng khung trục 5, kiểm toán an toàn cấu kiện nén lệch tâm lớn/bé, đến lập tiến độ thi công 180 ngày đảm bảo tính khả thi tuyệt đối tại địa bàn miền núi.

Tài liệu này là cẩm nang thực hành giá trị cho các kỹ sư và sinh viên ngành Xây dựng Dân dụng và Công nghiệp. Hãy tải toàn bộ hồ sơ bản vẽ kết cấu và bảng tính mẫu để ứng dụng ngay vào các đồ án và dự án thực tế!
