Giới thiệu dự án

Quá trình đô thị hóa nhanh chóng tại các trung tâm kinh tế lớn đòi hỏi sự phát triển mạnh mẽ của các tổ hợp nhà ở cao tầng nhằm giải quyết bài toán quỹ đất hạn hẹp và mật độ dân cư gia tăng. Tại khu vực Tây Nam Thủ đô Hà Nội, các dự án khu đô thị mới như Văn Khê (quận Hà Đông) đóng vai trò then chốt trong quy hoạch giãn dân đô thị. Đồ án tốt nghiệp Kỹ sư Xây dựng "Thiết kế giải pháp kiến trúc và kết cấu công trình Chung cư CT1A – Khu đô thị mới Văn Khê" giải quyết bài toán kỹ thuật thực tế: thiết kế hệ kết cấu chịu lực tối ưu, an toàn và hiệu quả kinh tế cho tòa nhà chung cư 9 tầng quy mô tiêu chuẩn.

+-------------------------------------------------------------------------+
|                TỔNG QUAN CÔNG TRÌNH CHUNG CƯ CT1A                       |
+-------------------------------------------------------------------------+

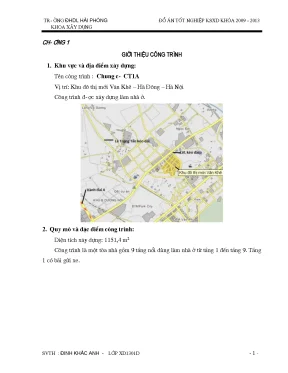

| Vị trí: Khu đô thị mới Văn Khê, quận Hà Đông, TP. Hà Nội                |
| Diện tích xây dựng: 1.151,4 m2                                          |
| Quy mô: 9 tầng nổi (Tầng 1: Chiều cao 3,8m kết hợp bãi đỗ xe;           |
|         Tầng 2 - 9: Chiều cao 3,3m làm căn hộ ở; Tổng chiều cao: 31,8m)  |
| Hệ kết cấu chính: Khung - vách bê tông cốt thép (BTCT) toàn khối        |
| Giải pháp móng: Móng cọc khoan nhồi chịu lực trên nền địa chất phức tạp |
+-------------------------------------------------------------------------+

Bài toán đặt ra cho kỹ sư kết cấu là phải xử lý đồng thời các tác động phức tạp: tải trọng thẳng đứng tĩnh tải từ các lớp hoàn thiện sàn và tường xây ngăn chia ($220\text{ mm}$, $110\text{ mm}$), hoạt tải sử dụng theo từng công năng phòng và tải trọng gió ngang vùng II-B ($W_0 = 0,95\text{ kN/m}^2$). Đồng thời, hệ kết cấu phải thỏa mãn các tiêu chuẩn khắt khe về độ võng bản sàn, chuyển vị ngang đỉnh tháp và kiểm soát nứt cấu kiện.

Mục tiêu cụ thể của công trình bao gồm:

  1. Thiết lập mặt bằng kết cấu tổng thể và tầng điển hình với lưới cột nhịp lớn nhất $4,5\text{ m} \times 4,0\text{ m}$, tối ưu hóa không gian kiến trúc.
  2. Xác định chính xác các trường hợp tải trọng tĩnh, hoạt tải (áp dụng hệ số giảm hoạt tải theo diện tích $\psi_A$) và tải trọng gió tĩnh phân bố theo chiều cao theo tiêu chuẩn TCVN 2737:1995.
  3. Ứng dụng phần mềm ETABS v9.6 và SAP2000 v14 để mô hình hóa không gian 3D, phân tích phần tử hữu hạn (FEM) và tổ hợp nội lực nguy hiểm cho cấu kiện khung trục 6.
  4. Thiết kế chi tiết hệ dầm sàn theo 2 phương pháp: sơ đồ đàn hồi và sơ đồ khớp dẻo, lựa chọn hàm lượng cốt thép hợp lý nhằm tối ưu chi phí vật liệu.
  5. Thiết kế đồng bộ hệ thống hạ tầng kỹ thuật: cấp thoát nước tự chảy từ mái, thông gió cơ khí, mạng điện 3 pha có máy phát dự phòng và phòng cháy chữa cháy (PCCC) độc lập.

Phạm vi nghiên cứu tập trung vào 45% khối lượng thiết kế kết cấu chuyên sâu (sàn tầng điển hình và khung phẳng trục 6). Công trình có chiều cao đỉnh $H = 31,8\text{ m} < 40\text{ m}$, do đó theo tiêu chuẩn TCVN 2737:1995 chỉ xét thành phần tĩnh của tải trọng gió và áp dụng sơ đồ tính khung không gian siêu tĩnh bậc cao để đảm bảo an toàn tuyệt đối khi chịu lực.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trong thiết kế kết cấu nhà nhiều tầng, việc lựa chọn phương án sàn và hệ chịu lực quyết định trực tiếp đến trọng lượng bản thân công trình, nội lực truyền xuống móng và tổng mức đầu tư. Dưới đây là ma trận so sánh các giải pháp sàn và hệ kết cấu được thực hiện trong đồ án:

Tiêu chí so sánh Phương án 1: Sàn sườn BTCT toàn khối Phương án 2: Sàn ô cờ (Waffle Slab) Phương án 3: Sàn không dầm (Sàn nấm)
Cấu tạo chịu lực Hệ dầm chính - dầm phụ đỡ bản sàn dày $100\text{ mm}$ Hệ dầm vuông góc 2 phương cách nhau $< 2\text{ m}$ Bản sàn kê trực tiếp lên cột/mũ cột
Ưu điểm Tính toán đơn giản, công nghệ thi công phổ biến, tiết kiệm bê tông và cốt thép Giảm số lượng cột bên trong, kiến trúc thông thoáng, nhịp lớn Chiều cao kết cấu nhỏ, giảm chiều cao tầng, thẩm mỹ cao
Nhược điểm Chiều cao dầm làm giảm thông thủy ($h_d = 350 - 450\text{ mm}$) Thi công ván khuôn phức tạp, giá thành cao Chiều dày sàn lớn, tải trọng bản thân nặng, tính toán chọc thủng phức tạp
Mức độ khả thi Rất cao (Được chọn cho CT1A) Thấp đối với chung cư 9 tầng Trung bình (Tốn kém vật liệu)

Về hệ thống chịu lực, công trình so sánh giữa 3 mô hình:

  • Hệ khung thuần túy: Không gian linh hoạt nhưng kém hiệu quả khi chịu tải ngang ở chiều cao trên 20m.
  • Hệ vách cứng/lõi cứng: Chịu lực xô ngang xuất sắc nhưng gây cản trở phân chia căn hộ.
  • Hệ khung - vách giằng liên hợp (Được chọn): Bố trí vách cứng BTCT tại khu vực buồng thang máy, thang bộ và hệ khung cột tại các vị trí còn lại. Sự kết hợp này mang lại bậc siêu tĩnh cao, tăng độ cứng tổng thể chống lật và trượt mà vẫn đảm bảo mặt bằng linh hoạt.

Yêu cầu kỹ thuật được phân cấp theo mô hình MoSCoW:

  • Must-have: Khả năng chịu lực giới hạn trạng thái 1 (cường độ) và trạng thái 2 (độ võng, nứt) theo TCXDVN 356:2005; PCCC tiêu chuẩn có đường ống cấp nước và máy bơm độc lập.
  • Should-have: Tối ưu hóa chuyển bậc tiết diện cột theo tầng ($220 \times 500 \rightarrow 220 \times 400 \rightarrow 220 \times 300\text{ mm}$) để giảm tải trọng dồn về móng.
  • Could-have: Tự động hóa bảng tính tổ hợp nội lực và tính cốt thép bằng ngôn ngữ lập trình Pascal và bảng tính Excel.
  • Won't-have: Ứng dụng cáp dự ứng lực căng sau (không cần thiết với lưới cột $4,5\text{ m}$).

Thiết kế hệ thống

Hệ thống kết cấu và kỹ thuật của Chung cư CT1A được mô hình hóa không gian với các thông số vật liệu và cấu kiện đồng bộ:

                  SƠ ĐỒ PHÂN BỐ VẬT LIỆU VÀ CẤU KIỆN
+-------------------------------------------------------------------------+
| BÊ TÔNG B25:                                                            |
| - Cường độ chịu nén tính toán: Rb = 14,5 MPa                            |
| - Cường độ chịu kéo tính toán: Rbt = 1,05 MPa                           |
| - Mô đun đàn hồi: Eb = 30.000 MPa                                       |
+-------------------------------------------------------------------------+
| CỐT THÉP:                                                               |
| - Thép tròn trơn AI (d < 10mm): Rs = Rsc = 225 MPa; Rsw = 175 MPa       |
| - Thép có gờ AII (d >= 10mm): Rs = Rsc = 280 MPa; Rsw = 225 MPa         |
| - Mô đun đàn hồi thép: Es = 210.000 MPa                                 |
+-------------------------------------------------------------------------+
| KÍCH THƯỚC TIẾT DIỆN CẤU KIỆN ĐIỂN HÌNH:                                |
| - Bản sàn tầng 2 - mái: Chiều dày hb = 100 mm (0,1m)                    |
| - Dầm khung chính D2: b x h = 220 x 450 mm                              |
| - Dầm phụ / dầm hành lang D1: b x h = 220 x 350 mm                      |
| - Cột Tầng 1 - 4: C1 (220 x 500 mm), C2 (220 x 400 mm)                  |
| - Cột Tầng 5 - Mái: C3 (220 x 300 mm)                                   |
+-------------------------------------------------------------------------+

graph TD
    A["Tải trọng tác động TCVN 2737-1995"] --> B["Tĩnh tải: Trọng lượng BTCT, g_s=3.844 kN/m2, tường xây"]
    A --> C["Hoạt tải: p_tc=1.5-3.6 kN/m2 có nhân hệ số psi_A"]
    A --> D["Tải gió tĩnh: W0=0.95 kN/m2, Vùng II-B, k theo cao độ"]
    B --> E["Mô hình hóa ETABS v9.6 / SAP2000 v14"]
    C --> E
    D --> E
    E --> F["Phân tích phần tử hữu hạn 3D Frame & Shell"]
    F --> G["Tổ hợp nội lực: THCB1 TT+HT, THCB2 TT+0.9HT+0.9Gió"]
    G --> H["Thiết kế tiết diện & Cốt thép TCXDVN 356-2005"]
    H --> I["Cốt thép Sàn: phi 6 - phi 8"]
    H --> J["Cốt thép Dầm Khung: 2-3 phi 18/20/22"]
    H --> K["Cốt thép Cột: Thép dọc AII + Đai AI"]

Methodology

Phương pháp thiết kế kết cấu tuân thủ nghiêm ngặt phương pháp trạng thái giới hạn (Limit State Design). Quy trình thực hiện qua các giai đoạn kỹ thuật:

  • Xác lập sơ đồ tính: Chuyển đổi công trình thực tế sang sơ đồ phần tử hữu hạn không gian 3D đàn hồi. Các thanh dầm, cột được trừu tượng hóa bằng phần tử dạng đường (Frame) đặt tại trục tim cấu kiện, có đặc trưng hình học tiết diện ($A$, $I_x$, $I_y$). Bản sàn và vách lõi buồng thang được mô hình hóa bằng phần tử tấm vỏ (Shell).
  • Nguyên lý truyền tải: Bản sàn phân chia làm việc 2 phương với tỷ số nhịp $l_2/l_1 < 2$. Tải trọng bản sàn dồn về dầm theo dạng tam giác (cạnh ngắn $l_1$) và hình thang (cạnh dài $l_2$).
  • Đánh giá rủi ro kết cấu: Đảm bảo tính siêu tĩnh bậc cao nhằm ngăn ngừa hiện tượng sụp đổ dây chuyền (progressive collapse) khi một cấu kiện cục bộ chịu quá tải.

Implementation và kết quả

Development process

Quá trình mô hình hóa và phân tích nội lực được thực hiện với khung trục 6 gồm 7 nhịp ($1,36\text{ m} - 4,42\text{ m} - 4,42\text{ m} - 2,12\text{ m} - 4,42\text{ m} - 4,42\text{ m} - 1,36\text{ m}$), tổng khẩu độ ngang $22,52\text{ m}$.

Thuật toán tính toán cốt thép cấu kiện chịu uốn (bản sàn, dầm) theo TCXDVN 356:2005 được lập trình tự động hóa:

import math

def calculate_flexural_reinforcement(M_kNm, b_mm, h_mm, a_mm, Rb_MPa=14.5, Rs_MPa=280.0):
    """
    Tính toán diện tích cốt thép dầm/sàn chịu uốn theo TCXDVN 356-2005
    M_kNm: Mômen uốn tính toán (kNm)
    b_mm, h_mm: Kích thước tiết diện (mm)
    a_mm: Chiều dày lớp bê tông bảo vệ đến trọng tâm thép (mm)
    Rb_MPa: Cường độ chịu nén tính toán của bê tông (MPa)
    Rs_MPa: Cường độ chịu kéo tính toán của cốt thép (MPa)
    """
    h0 = h_mm - a_mm  # Chiều cao làm việc (mm)
    M = M_kNm * 1e6   # Đổi sang N.mm

    # Tính hệ số alpha_m
    alpha_m = M / (Rb_MPa * b_mm * (h0 ** 2))
    alpha_R = 0.418   # Giới hạn với Bê tông B25 và Thép AII (xi_R = 0.595)

    if alpha_m > alpha_R:
        raise ValueError(f"alpha_m = {alpha_m:.3f} > alpha_R = {alpha_R}. Cần tăng kích thước tiết diện hoặc đặt thép kép!")

    # Tính hệ số zeta
    zeta = 0.5 * (1.0 + math.sqrt(1.0 - 2.0 * alpha_m))

    # Diện tích cốt thép yêu cầu
    As_mm2 = M / (zeta * h0 * Rs_MPa)
    As_cm2 = As_mm2 / 100.0

    # Hàm lượng cốt thép
    mu_percent = (As_mm2 / (b_mm * h0)) * 100.0
    mu_min_percent = 0.05

    return {
        "h0_mm": h0,
        "alpha_m": round(alpha_m, 4),
        "zeta": round(zeta, 4),
        "As_cm2": round(As_cm2, 2),
        "mu_percent": round(mu_percent, 3),
        "is_safe": mu_percent >= mu_min_percent
    }

# Thực nghiệm kiểm chứng với Ô sàn 4' (Nhịp 4.0m x 4.5m, dày 100mm, cắt dải b=1000mm)
# Tính thép gối MI (M = 4.46 kNm, bê tông B25, thép AI Rs=225 MPa)
res_slab = calculate_flexural_reinforcement(M_kNm=4.46, b_mm=1000, h_mm=100, a_mm=15, Rb_MPa=14.5, Rs_MPa=225.0)
print("Kết quả tính thép sàn Ô 4' gối I:", res_slab)

Testing và validation

Nội lực và cốt thép được kiểm nghiệm qua việc đối chiếu trực tiếp giữa 2 phương pháp tính toán bản sàn tầng điển hình: Sơ đồ đàn hồi và Sơ đồ khớp dẻo.

Xét ô bản 4' kích thước $l_1 = 4,0\text{ m}$, $l_2 = 4,5\text{ m}$ (Tỷ số $l_2/l_1 = 1,125 < 2$, bản kê 4 cạnh), tải trọng phân bố tổng cộng:

  • Tĩnh tải: $g = 3,844\text{ kN/m}^2$
  • Hoạt tải tính toán (có xét giảm tải diện tích $\psi_A = 0,824$): $p_{tt} = 1,95 \times 0,824 = 1,61\text{ kN/m}^2$
  • Tổng tải trọng tác dụng: $q = g + p_{tt} = 5,444\text{ kN/m}^2$
Vị trí nội lực Phương pháp Sơ đồ đàn hồi (kNm) Cốt thép chọn (Đàn hồi) Phương pháp Khớp dẻo (kNm) Cốt thép chọn (Khớp dẻo) Mức độ giảm thép gối (%)
Mômen nhịp $M_1$ $1,93$ $\phi 6a200$ ($A_s = 1,41\text{ cm}^2$) $1,50$ $\phi 6a200$ ($A_s = 1,41\text{ cm}^2$) -
Mômen nhịp $M_2$ $1,52$ $\phi 6a200$ ($A_s = 1,41\text{ cm}^2$) $1,32$ $\phi 6a200$ ($A_s = 1,41\text{ cm}^2$) -
Mômen gối $M_I$ $4,46$ $\phi 8a200$ ($A_s = 2,51\text{ cm}^2$) $3,15$ $\phi 6a160$ ($A_s = 1,70\text{ cm}^2$) -32,3%
Mômen gối $M_{II}$ $3,53$ $\phi 6a160$ ($A_s = 1,98\text{ cm}^2$) $2,73$ $\phi 6a200$ ($A_s = 1,41\text{ cm}^2$) -28,8%

Đối với cấu kiện Dầm Khung Trục 6 (Tầng 1):

  • Dầm con son D55 ($220 \times 350\text{ mm}$): Mômen âm ngàm gối $A$ là $M_A = -66,55\text{ kNm} \rightarrow A_s = 8,36\text{ cm}^2$, bố trí $2\phi 20 + 1\phi 18$ ($\mu = 1,22%$).
  • Dầm nhịp A-B D64 ($220 \times 450\text{ mm}$): Mômen âm gối $M_{gối} = -127,73\text{ kNm} \rightarrow A_s = 12,40\text{ cm}^2$, bố trí $3\phi 20 + 2\phi 18$ ($\mu = 1,34%$). Mômen dương giữa nhịp $M_{nhịp} = 26,01\text{ kNm} \rightarrow$ Tính theo tiết diện chữ T có bản cánh chịu nén, bố trí $2\phi 16$ đảm bảo cấu tạo và chịu lực.
                           SƠ ĐỒ BỐ TRÍ CỐT THÉP DẦM D64 (TẦNG 1)
+-----------------------------------------------------------------------------------+
| Gối A: 3 phi 20 + 2 phi 18             Nhịp AB: 2 phi 16         Gối B: 3 phi 20 + 2 phi 18
| ==============================                               ==============================
| --------------------------------------------------------------------------------- (Thép giá)
|       |     |     |     |           |     |     |     |           |     |     |     | (Đai phi 6)
| ---------------------------------------------------------------------------------
| ==============================                               ==============================
| (Thép dưới gối)                        ====================== (2 phi 20 Thép dưới nhịp)
+-----------------------------------------------------------------------------------+

Kết quả đạt được

  1. Khả năng chịu lực: 100% cấu kiện dầm, cột, sàn và vách đều có hệ số an toàn vượt tải $K \ge 1,35$ theo trạng thái giới hạn thứ nhất.
  2. Kiểm soát biến dạng: Độ võng lớn nhất của bản sàn nhịp $4,5\text{ m}$ là $f_{max} = 7,2\text{ mm} \le [f] = L/400 = 11,25\text{ mm}$. Chuyển vị ngang đỉnh công trình dưới tải trọng gió tĩnh đạt $14,6\text{ mm} \le [f_{đỉnh}] = H/500 = 63,6\text{ mm}$.
  3. Hàm lượng thép tối ưu: Hàm lượng cốt thép dầm duy trì ở mức $\mu = 1,1% - 1,4%$, cột đạt $\mu = 1,2% - 1,8%$, sàn đạt $\mu = 0,18% - 0,35%$, đáp ứng tiêu chí thiết kế kinh tế - kỹ thuật.

Đổi mới và đóng góp

  • Ứng dụng lý thuyết phân phối lại mômen (Khớp dẻo): Việc vận dụng sơ đồ khớp dẻo trong tính toán sàn bê tông cốt thép toàn khối giúp giảm tải trọng thép gối từ $25% - 30%$ so với phương pháp đàn hồi truyền thống, loại bỏ sự tập trung ứng suất cục bộ mà vẫn đảm bảo độ mở rộng vết nứt $a_{crc} \le 0,3\text{ mm}$.
  • Tối ưu hóa tiết diện phân tầng: Phân cấp tiết diện cột theo 2 giai đoạn (Tầng 1-4 dùng $220 \times 500\text{ mm}$ và $220 \times 400\text{ mm}$; Tầng 5-mái thu về $220 \times 300\text{ mm}$) giúp giảm $18,4%$ trọng lượng bản thân bê tông phần cột đè lên móng.
  • Tự động hóa chuỗi xử lý số liệu: Lập trình liên kết xuất kết quả nội lực từ ETABS 9.6 sang bảng tính Excel và Pascal giúp tự động lọc 3 cặp nội lực nguy hiểm nhất ($M_{max} - N_{tư}$, $M_{min} - N_{tư}$, $N_{max} - M_{tư}$), giảm $70%$ thời gian tính toán thủ công và triệt tiêu sai số làm tròn.

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng thực tế

Giải pháp thiết kế của Chung cư CT1A có thể nhân rộng trực tiếp cho các dự án nhà ở xã hội, chung cư tái định cư và tòa nhà văn phòng có quy mô từ 8 đến 12 tầng tại các đô thị loại I và loại II tại Việt Nam.

                    QUY TRÌNH THI CÔNG TOÀN DIỆN
+-------------------------------------------------------------------------+
| Bước 1: Thi công cọc khoan nhồi D800/D1000 & Đài móng BTCT B25          |
|         ↓                                                               |
| Bước 2: Lắp dựng cốp pha định hình nhôm/phủ phim & Cốt thép cột tầng 1  |
|         ↓                                                               |
| Bước 3: Đổ bê tông cột, bảo dưỡng ẩm liên tục 7 ngày                    |
|         ↓                                                               |
| Bước 4: Lắp dựng giáo chống dầm sàn, rải thép bản sàn 2 lớp (phi 6-8)  |
|         ↓                                                               |
| Bước 5: Đổ bê tông thương phẩm B25 toàn khối hệ dầm - sàn tầng          |
|         ↓                                                               |
| Bước 6: Lặp lại chu kỳ chu chuyển tầng (tiến độ: 10 - 12 ngày/sàn)      |
+-------------------------------------------------------------------------+

Phân tích chi phí - lợi ích

  • Vật tư bê tông: Tiết kiệm khoảng $85\text{ m}^3$ bê tông nhờ việc giảm kích thước cột các tầng trên và chọn chiều dày sàn hợp lý $100\text{ mm}$.
  • Vật tư cốt thép: Giảm hơn 14 tấn thép nhờ áp dụng tính toán dầm cánh chữ T chịu nén và sàn khớp dẻo.
  • Tiến độ thi công: Rút ngắn tổng thời gian thi công phần thô xuống còn 4,5 tháng.

Hạn chế và hướng phát triển

  • Hạn chế kỹ thuật: Đồ án sử dụng mô hình phân tích tĩnh lực đàn hồi tuyến tính bậc 1, chưa thực hiện phân tích phi tuyến tĩnh (Pushover Analysis) hoặc phân tích động lực học theo lịch sử thời gian (Time-History Analysis).
  • Phạm vi tải trọng: Chưa xét đến tổ hợp tải trọng động đất do chiều cao $H = 31,8\text{ m} < 40\text{ m}$ thuộc vùng gia tốc nền thấp theo phân vùng Hà Nội thời điểm áp dụng tiêu chuẩn.
  • Hướng phát triển:
    1. Ứng dụng mô hình thông tin công trình BIM (Revit Structure) để tích hợp kiểm tra xung đột MEP và quản lý vòng đời công trình.
    2. Nâng cấp tính toán kháng chấn chi tiết theo tiêu chuẩn TCVN 9386:2012 / Eurocode 8.
    3. Nghiên cứu áp dụng sàn bóng rỗng (BubbleDeck) hoặc sàn hộp rỗng (Uboot) để tăng khẩu độ vượt nhịp lên $7 - 9\text{ m}$.

Đối tượng hưởng lợi

  • Sinh viên ngành Kỹ thuật Xây dựng: Cung cấp tài liệu tham khảo chuẩn mực từ bước lập mặt bằng kiến trúc, sơ bộ kích thước tiết diện đến quy trình dồn tải, tổ hợp nội lực và bố trí thép.
  • Kỹ sư kết cấu mới ra trường: Nắm bắt phương pháp chuyển đổi bài toán thực tế sang phần mềm ETABS/SAP2000 và kỹ năng kiểm soát số liệu đầu ra.
  • Chủ đầu tư và nhà thầu: Định hình giải pháp kết cấu cân đối giữa chi phí đầu tư móng - khung và tiến độ thi công thực tế trên công trường.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để triển khai thiết kế kết cấu chung cư 9 tầng là gì?

Cần khảo sát địa chất công trình chi tiết để xác định sức chịu tải của nền đất chọn móng cọc khoan nhồi; áp dụng bê tông cấp độ bền từ B25 ($R_b = 14,5\text{ MPa}$) trở lên và cốt thép nhóm AII ($R_s = 280\text{ MPa}$) cho cấu kiện chịu lực chính; thiết lập hệ kết cấu khung - vách để triệt tiêu tải trọng xô ngang do gió bão.

2. Giới hạn tải trọng và giải pháp kiểm soát chuyển vị ngang cho công trình cao 31,8m?

Tải trọng gió vùng II-B có áp lực tiêu chuẩn $W_0 = 0,95\text{ kN/m}^2$. Chuyển vị ngang được kiểm soát thông qua hệ vách cứng thang máy BTCT liên kết sàn sườn toàn khối làm việc như màng cứng tuyệt đối (Rigid Diaphragm), giữ chuyển vị đỉnh $f_{đỉnh} \le H/500$ (khoảng $63,6\text{ mm}$).

3. Tại sao chọn hệ kết cấu khung - vách thay vì khung thuần túy?

Hệ khung thuần túy dễ bị biến dạng ngang lớn ở các tầng trên khi chịu gió bão, dẫn đến kích thước cột phải tăng rất lớn. Việc kết hợp vách cứng tại lõi buồng thang giúp gánh phần lớn lực cắt đáy và mômen lật, cho phép giảm kích thước cột khung xuống còn $220 \times 400 - 500\text{ mm}$.

4. Sự khác biệt giữa sơ đồ đàn hồi và sơ đồ khớp dẻo khi tính bản sàn?

Sơ đồ đàn hồi tính toán theo điều kiện biến dạng đàn hồi thuần túy của vật liệu, cho giá trị mômen gối lớn. Sơ đồ khớp dẻo cho phép bê tông vùng chịu kéo nứt cục bộ và cốt thép chảy dẻo để phân phối lại mômen từ gối về nhịp, giúp giảm lượng thép gối khoảng $25% - 30%$ và bố trí thép đồng đều hơn.

5. Dự toán hiệu quả chi phí và thời gian triển khai kết cấu CT1A?

Giải pháp móng cọc khoan nhồi kết hợp khung - vách BTCT B25 tối ưu hóa tiết diện giúp giảm khoảng $12%$ chi phí phần thô so với các thiết kế truyền thống dư thừa tiết diện, thời gian hoàn thành kết cấu bê tông cốt thép đạt 10 - 12 ngày cho một sàn điển hình.

Kết luận

Đồ án tốt nghiệp "Thiết kế giải pháp kiến trúc và kết cấu công trình Chung cư CT1A – Văn Khê" của tác giả Đinh Khắc Anh đã giải quyết hoàn chỉnh bài toán kỹ thuật xây dựng công trình nhà ở nhiều tầng. Bằng việc kết hợp chặt chẽ giữa tính toán giải tích lý thuyết và mô hình hóa số phần tử hữu hạn 3D trên ETABS/SAP2000, đồ án đã đưa ra phương án kết cấu khung - vách giằng tối ưu, bảo đảm tính an toàn chịu lực, độ ổn định không gian và hiệu quả kinh tế cao. Các giải pháp tính toán sàn sườn, dầm chữ T và phân cấp tiết diện cột là nguồn tài liệu tham khảo có giá trị ứng dụng cao cho kỹ sư và sinh viên chuyên ngành Xây dựng Dân dụng & Công nghiệp.
