Giới thiệu dự án

Trong kỷ nguyên phát triển của y học hiện đại, xét nghiệm cận lâm sàng đóng vai trò quyết định trong hơn 70% các kết luận chẩn đoán và phác đồ điều trị của bác sĩ. Máu là một tổ chức di động phức tạp gồm huyết tương (chiếm 54,3–55% thể tích, với 90% là nước, 7% protein huyết tương như Albumin, Globulin, Fibrinogen) và các thành phần hữu hình gồm hồng cầu (~45%), bạch cầu và tiểu cầu (~0,7%). Để thực hiện các xét nghiệm sinh hóa, miễn dịch, huyết học hay chiết tách huyết tương giàu tiểu cầu (PRP), việc phân tách triệt để các pha có tỷ trọng khác nhau trong máu là bước tiền phân tích tối quan trọng. Nếu quá trình phân tách không đạt chuẩn, hiện tượng vỡ hồng cầu (hemolysis) hoặc lẫn tạp tế bào sẽ làm sai lệch hoàn toàn kết quả chẩn đoán sinh hóa (đặc biệt là nồng độ ion $K^+$, Phosphate vô cơ, enzyme LDH).

Phương pháp lắng trọng trường tự nhiên mất từ 30–60 phút nhưng không thể phân lập triệt để các thành phần có khối lượng phân tử gần nhau. Sự ra đời của kỹ thuật ly tâm dựa trên trường lực ly tâm tương đối (Relative Centrifugal Force – RCF) đã giải quyết triệt để bài toán này. Đồ án "Tìm hiểu về máy ly tâm máu Centra-3" của sinh viên ngành Kỹ thuật Y sinh (Đại học Công nghệ TP.HCM - HUTECH) tập trung nghiên cứu chuyên sâu về nguyên lý phân tách huyết học, phân tích cấu trúc phần cứng, sơ đồ mạch điện động lực - điều khiển và chuẩn hóa quy trình bảo dưỡng của dòng máy ly tâm để bàn Centra-3.

+-------------------------------------------------------------------------+
|                        MÁY LY TÂM MÁU CENTRA-3                          |
|  - Tốc độ tối đa: 6.000 vòng/phút (rpm)                                 |
|  - Dung tích rotor: 12 ống x 15ml (Tổng thể tích: 600ml)                |
|  - Lực ly tâm tương đối cực đại: RCF ~ 4.200 - 6.240 x g                |
|  - Động cơ: 1 pha rotor dây quấn 520W - Điều khiển kích từ bằng VR1     |
|  - Cơ chế phanh: Hãm động năng kết hợp dòng một chiều 24VDC             |
|  - Mạch an toàn: Khóa nắp điện cơ Solenoid + Cảm biến lệch tâm S5/S6    |
+-------------------------------------------------------------------------+

Mục tiêu dự án

  1. Hệ thống hóa cơ sở y sinh và động học ly tâm: Xác định công thức tính RCF, hệ số lắng Svedberg ($S$) và chuẩn hóa quy trình chống đông bằng hóa chất (EDTA-K2/K3, Heparin, Sodium Citrate, Sodium Fluoride).
  2. Giải mã kiến trúc phần cứng và sơ đồ nguyên lý: Bóc tách chi tiết mạch nguồn, mạch kích từ động cơ 1 pha, mạch so sánh điện áp Schmitt Trigger sử dụng IC khuếch đại thuật toán LM741, khối phát tốc Tachy và mạch phanh động năng.
  3. Xây dựng quy trình vận hành và kiểm soát chất lượng (QA/QC): Thiết lập bộ tiêu chuẩn kỹ thuật về dung sai tốc độ ($\le \pm 10%$), thời gian ly tâm ($\le \pm 10%$), độ mòn chổi than ($\le 6,3\text{ mm}$) và các biện pháp bảo dưỡng dự phòng định kỳ.

Phạm vi và giới hạn nghiên cứu

  • Đối tượng nghiên cứu: Máy ly tâm để bàn Centra-3 trong môi trường phòng xét nghiệm lâm sàng vừa và nhỏ.
  • Phạm vi kỹ thuật: Phân tích nguyên lý điện tử - cơ khí, mạch relay logic, cơ chế khóa liên động an toàn và động cơ rotor dây quấn 220V/50Hz.
  • Giới hạn: Không tích hợp hệ thống làm lạnh chủ động (Refrigerated Compressor) chuyên dụng cho siêu ly tâm nhiệt độ âm sâu; sử dụng hệ điều khiển analog/relay thay vì vi điều khiển số hóa (MCU/DSP).

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trong môi trường xét nghiệm y tế, các thiết bị phân tách mẫu lắng được phân nhóm rõ ràng theo dải tốc độ và mục đích phân tích:

Tiêu chí Máy ly tâm để bàn lâm sàng (Centra-3) Máy ly tâm tốc độ cao (High-speed) Siêu ly tâm (Ultracentrifuge)
Dải tốc độ 0 – 6.000 rpm 10.000 – 25.000 rpm > 50.000 – 100.000 rpm
Lực RCF 1.200 – 6.240 x g 10.000 – 50.000 x g > 100.000 – 900.000 x g
Mục tiêu phân tách Huyết thanh, huyết tương, cặn nước tiểu, PRP Vi khuẩn, bào quan, kết tủa protein DNA, RNA, siêu vi trùng, ribosome
Hệ thống lạnh Đối lưu tự nhiên / Quạt gió Buồng lạnh $0^\circ\text{C} \text{ đến } 4^\circ\text{C}$ Chân không + Làm lạnh sâu
Chi phí đầu tư Thấp – Trung bình (tối ưu phòng lab) Cao Rất cao (nghiên cứu chuyên sâu)

Phân tích yêu cầu hệ thống (MoSCoW Prioritization)

  • Must-have: Khóa liên động nắp Cover Release (không cho mở nắp khi rotor đang quay); cơ chế ngắt nguồn khẩn cấp khi mất cân bằng tải (Imbalance Cut-off); điều chỉnh tốc độ mượt 0–6.000 rpm; phanh hãm dừng nhanh.
  • Should-have: Chỉ thị trạng thái làm việc qua hệ thống đèn LED đa kênh ($h_1, h_2, h_3, h_4$); hiển thị tốc độ vòng quay qua đồng hồ Tachy analog chính xác $\pm 50\text{ rpm}$.
  • Could-have: Bộ định thời cơ khí hỗ trợ chế độ Hold (chạy liên tục không định thời); cơ chế mở nắp thủ công bằng tuốc-nơ-vít khi mất điện lưới.
  • Won't-have (phiên bản này): Bộ điều khiển kỹ thuật số màn hình LCD cảm ứng; cảm biến nhiệt độ buồng ly tâm hồng ngoại.

Thiết kế hệ thống

                                 SƠ ĐỒ KHỐI CHỨC NĂNG CENTRA-3
+----------------------------------------------------------------------------------------+
|                                    NGUỒN VÀO 220VAC / 50Hz                             |
|                           [Cầu chì 3A] ---> [Bộ lọc nguồn C1]                          |
+-------------------------------------------+--------------------------------------------+
                                            |
                    +-----------------------+-----------------------+
                    |                                               |
                    v                                               v
        +-----------------------+                       +-----------------------+
        |  BIẾN ÁP HẠ ÁP TR1    |                       |  MẠCH ĐỘNG LỰC MOTOR  |
        |  (220VAC -> 20VAC)    |                       |  (1 Pha dây quấn 520W)|
        +-----------+-----------+                       +-----------+-----------+
                    |                                               ^
          +---------+---------+                                     |
          v                   v                                     |
  +---------------+   +---------------+                             |
  | Chỉnh lưu Gtr1|   | Chỉnh lưu Gtr2|                             |
  | Cấp 24VDC cho |   | Cấp 24VDC cho |                             |
  | Mạch so sánh  |   | Mạch phanh    |                             |
  | & Relay logic |   | động năng     |                             |
  +-------+-------+   +-------+-------+                             |
          |                   |                                     |
          v                   v                                     |
  +-----------------------------------+                             |
  | KHỐI ĐIỀU KHIỂN & AN TOÀN         |                             |
  | - IC LM741 (Schmitt Trigger)      |-----------------------------+
  | - Cảm biến phát tốc TACHY (G)     |    (Điều khiển cấp nguồn /
  | - Relay bảo vệ: Rel1, Rel2, Rel3  |     Phanh / Ngắt mất cân bằng)
  | - Cảm biến lệch tâm S5/S6         |
  +-----------------------------------+

Kiến trúc mạch điện và các khối chức năng

  1. Khối nguồn và chỉnh lưu:

    • Cầu chì ống $F = 3\text{A}$ bảo vệ chống ngắn mạch toàn hệ thống.
    • Biến áp cách ly hạ áp $TR_1$ biến đổi điện áp $220\text{VAC}/50\text{Hz}$ thành $20\text{VAC}$.
    • Bộ chỉnh lưu cầu $G_{tr1}$ kết hợp diode Zener $D_5, D_6$ ổn áp hai cực tính cung cấp nguồn nuôi ổn định cho IC khuếch đại thuật toán LM741.
    • Cầu diode công suất $D_1 - D_4$ nắn dòng $24\text{VDC}$ cấp năng lượng cho cuộn kích từ trong chế độ hãm phanh.

  2. Khối động cơ và điều khiển tốc độ:

    • Động cơ xoay chiều 1 pha rotor dây quấn công suất 520W. Dòng điện đi vào rotor qua hệ thống cổ góp và chổi than.
    • Tốc độ động cơ được điều chỉnh vô cấp thông qua biến trở $VR_1$ mắc nối tiếp với cuộn kích từ, can thiệp trực tiếp vào từ thông kích từ $\Phi$:

$$\omega = \frac{U - I_u R_u}{K_e \Phi}$$

  1. Mạch phát hiện điểm dừng (Zero-Speed Detection) và mạch Schmitt Trigger:
    • Máy phát tốc xoay chiều $G$ (Tachogenerator) gắn đồng trục với động cơ, phát ra tín hiệu điện áp xoay chiều hình sin có biên độ và tần số tỷ lệ thuận với tốc độ quay.
    • Điện áp từ $G$ qua chỉnh lưu $G_{tr2}$ được đưa về chân không đảo (chân 3) của IC LM741. Mạch hồi tiếp dương qua điện trở $R_6$ thiết lập cấu hình Schmitt Trigger chống nhiễu:
          +Vcc
           |
         |\|
Vin o----+-\ (Chân 3)
         |  \       IC LM741
Vref o---|+  \-----------------o Vout (Chân 6) ---> Transistor T1/T2 ---> Rel3
(Chân 2) |  /
         |/|
           |
          -Vee
           |
         [R6] (Hồi tiếp dương)
  • Khi động cơ quay: $U_v > U_{\text{ngưỡng}} \Rightarrow U_r = U_{rH} \Rightarrow D_9$ thông, kích dẫn $T_1$, khóa $T_2$, ngắt dòng qua cuộn dây rơ-le $Rel_3 \Rightarrow$ Khóa liên động nắp máy $S_4$ bị vô hiệu hóa hoàn toàn, đèn $h_3$ tắt.
  • Khi rotor dừng hẳn: $U_v < U_{\text{ngưỡng}} \Rightarrow U_r = U_{rL} \Rightarrow T_1$ khóa, $T_2$ dẫn bão hòa $\Rightarrow Rel_3$ có điện, đóng tiếp điểm $Rel_{3a}$, cấp nguồn cho cuộn Solenoid $L$ đẩy chốt an toàn và bật sáng đèn báo dừng $h_3$.

  1. Mạch phanh động năng (Dynamic DC Injection Braking):

    • Khi hết thời gian đặt trên Timer $M_2$ hoặc khi người dùng nhấn công tắc Brake $S_2$, rơ-le $Rel_1$ mất điện.
    • Tiếp điểm thường đóng $Rel_1(3-12)$ và $Rel_1(2-10)$ đóng mạch, cô lập nguồn xoay chiều $220\text{VAC}$ và lập tức bơm dòng một chiều $+24\text{VDC}$ từ bộ nắn $D_1-D_4$ vào cuộn kích từ.
    • Phần ứng của động cơ được nối khép kín qua điện trở hãm $R_{\text{hãm}}$, tạo ra mô-men hãm điện từ ngược chiều quay, rút ngắn thời gian dừng xuống chỉ còn $2/3$ thời gian khởi động.

  2. Mạch an toàn cảm biến mất cân bằng (Imbalance Protection):

    • Bộ cảm biến cơ - điện gồm cần gạt và công tắc hành trình $S_5, S_6$ bố trí sát cổ trục động cơ.
    • Khi tải đối xứng sai lệch gây rung lắc vượt ngưỡng biên độ cho phép, trục va đập làm đóng tiếp điểm $S_5 \Rightarrow$ Rơ-le $Rel_2$ đóng mạch và tự duy trì trạng thái qua tiếp điểm $Rel_2(11-4)$.
    • Tiếp điểm thường đóng $Rel_2(12-3)$ mở ra ngắt hoàn toàn nguồn cấp cho $Rel_1$, ngắt động cơ và kích hoạt đèn cảnh báo màu đỏ $h_4$ (Imbalance).

Methodology

Quy trình thực hiện đồ án áp dụng phương pháp nghiên cứu thực nghiệm kết hợp giải mã kỹ thuật đảo ngược (Reverse Engineering) và mô hình hóa toán học:

+-------------------------------------------------------------------------+
|                  QUY TRÌNH PHƯƠNG PHÁP NGHIÊN CỨU                       |
|                                                                         |
|  [Thu thập tài liệu]   Hệ thống hóa tiêu chuẩn xét nghiệm CLSI &        |
|          |             công thức thủy động học Svedberg                 |
|          v                                                              |
|  [Bóc tách sơ đồ]      Dò mạch in thực tế, ánh xạ linh kiện sang        |
|          |             sơ đồ nguyên lý chuẩn công nghiệp                |
|          v                                                              |
|  [Thực nghiệm đo đạc]  Đo xung dao động ký, hiệu chuẩn tốc độ với       |
|          |             Tachometer số, kiểm tra dòng hãm động năng       |
|          v                                                              |
|  [Chuẩn hóa QA/QC]     Xây dựng bảng kiểm định an toàn điện y tế &      |
|                        quy trình bảo dưỡng dự phòng định kỳ             |
+-------------------------------------------------------------------------+

Ma trận đánh giá rủi ro và biện pháp xử lý

Mã rủi ro Mô tả sự cố kỹ thuật Mức độ Biện pháp giảm thiểu & Thiết kế an toàn
RSK-01 Vỡ ống nghiệm do lực ly tâm cực đại Cao Sử dụng ống nghiệm Polypropylene tiêu chuẩn; giới hạn RCF $\le 6.000\text{g}$; vệ sinh buồng đệm.
RSK-02 Lệch tải trọng lượng giữa 2 ống đối xứng Nghiêm trọng Yêu cầu cân đối trọng bằng cân tiểu ly sai số $< 0,1\text{g}$; tích hợp cụm cảm biến cơ $S_5/S_6$.
RSK-03 Mở nắp buồng ly tâm khi rotor còn trớn Cực kỳ nguy hiểm Khóa liên động điện từ Solenoid điều khiển bởi mạch so sánh ngưỡng IC LM741.
RSK-04 Mòn cụm chổi than gây đánh lửa cổ góp Trung bình Kiểm tra định kỳ chiều dài chổi than; thay mới bắt buộc khi chiều dài còn $\le 6,3\text{ mm}$.

Implementation và kết quả

Development process & Tính toán động học ly tâm

Cơ sở phân tách tế bào trong máy ly tâm Centra-3 dựa trên sự tương quan giữa lực hướng tâm và lực trọng trường.

                    NGUYÊN LÝ PHÂN TÁCH LỰC LY TÂM TRONG ỐNG NGHIỆM

                            Trục quay (Rotor Axis)
                                     |
                                     |<--------- r (Bán kính cm) --------->|
                                     |                                     |
                                     +====================================[ === ] Miệng ống
                                                                          [ . : ]
                                                                          [ : : ] Huyết tương (Plasma)
                                                                          [ --- ] Lớp đệm Buffy Coat
                                                                          [ === ] Hồng cầu (RBCs)
                                                                          [=====] Đáy ống
                                                                             |
                                                                             v
                                                                     F_lt = m * omega^2 * r

Lực ly tâm tác dụng lên hạt có khối lượng $m$:

$$F_{lt} = m \cdot \omega^2 \cdot r = m \cdot \left(\frac{2\pi n}{60}\right)^2 \cdot r$$

Lực ly tâm tương đối (RCF):

$$RCF = \frac{F_{lt}}{P} = \frac{m \cdot \omega^2 \cdot r}{m \cdot g} = \frac{\omega^2 \cdot r}{980} = 11{,}18 \times \left(\frac{n}{1000}\right)^2 \times r\text{ (cm)}$$

Trong đó:

  • $n$: Tốc độ quay của rotor (vòng/phút - rpm).
  • $r$: Bán kính từ tâm trục quay đến vị trí mẫu (cm).
  • $g$: Gia tốc trọng trường chuẩn ($980\text{ cm/s}^2$).

Tại tốc độ cực đại $n = 6.000\text{ rpm}$ và bán kính đáy ống $r_{\text{max}} = 12\text{ cm}$:

$$RCF_{\text{đáy}} = 11{,}18 \times \left(\frac{6000}{1000}\right)^2 \times 12 = 11{,}18 \times 36 \times 12 = 4.830\text{ x } g$$

Tại miệng ống ($r_{\text{min}} = 6\text{ cm}$), $RCF_{\text{miệng}} = 2.415\text{ x } g$. Giá trị hiệu dụng trung bình $RCF_{\text{TB}} \approx 3.622{,}5\text{ x } g$, đáp ứng hoàn hảo tiêu chuẩn lắng kết tủa tế bào máu mà không làm biến tính màng sinh chất.

Thuật toán điều khiển logic an toàn (Mô phỏng chu trình vận hành)

// Thuật toán kiểm soát chu trình làm việc của Centra-3
BEGIN_CENTRA3_CYCLE:
    IF Cover_Closed = TRUE AND Safety_Interlock_Engaged = TRUE THEN
        Read_Timer_Setting(M2);
        Read_Speed_Potentiometer(VR1);
        Engage_Power_Relay(Rel1);
        Light_Indicator(h1_Power, ON);
        Light_Indicator(h3_Stop, OFF);

        WHILE Timer_Remaining > 0 DO
            Check_Imbalance_Sensor(S5, S6);
            IF Imbalance_Detected = TRUE THEN
                Trip_Relay(Rel2_Latch);
                Disengage_Relay(Rel1);
                Light_Indicator(h4_Imbalance, ON);
                Trigger_Emergency_Brake();
                EXIT_CYCLE;
            END_IF;
            Update_Tachometer_Display(G1);
        END_WHILE;

        // Hết thời gian hoặc kích hoạt phanh
        Disengage_Relay(Rel1);
        Inject_DC_Braking_Current(24VDC, Cuộn_Kích_Từ);
        Light_Indicator(h2_Brake, ON);

        REPEAT
            V_tachy := Read_Analog_Tachy();
        UNTIL V_tachy < V_threshold; // Mạch Schmitt trigger IC LM741 lật trạng thái

        Disengage_DC_Brake();
        Engage_Relay(Rel3);
        Light_Indicator(h3_Stop, ON);
        Unlock_Cover_Solenoid(L);
    ELSE
        Display_Error("Nắp chưa đóng chặt hoặc lỗi tiếp điểm an toàn");
    END_IF;
END_CENTRA3_CYCLE;

Testing và validation

Bảng thông số hiệu chuẩn và dung sai kiểm định (Quality Assurance)

Hạng mục kiểm tra Thiết bị đo kiểm chuẩn Điểm kiểm tra thực nghiệm Giá trị thực tế đo được Sai số ghi nhận Dung sai cho phép Đánh giá
Độ chính xác tốc độ 30% Tachometer laser quang học 1.800 rpm 1.825 rpm $+1{,}38%$ $\pm 10%$ ĐẠT
Độ chính xác tốc độ 60% Tachometer laser quang học 3.600 rpm 3.580 rpm $-0{,}55%$ $\pm 10%$ ĐẠT
Độ chính xác tốc độ 90% Tachometer laser quang học 5.400 rpm 5.340 rpm $-1{,}11%$ $\pm 10%$ ĐẠT
Độ chính xác định thời Đồng hồ bấm giờ kỹ thuật số 10 phút (600 s) 592 s $-1{,}33%$ $\pm 10%$ ĐẠT
Thời gian hãm phanh Đồng hồ bấm giờ Từ 6.000 rpm về 0 18 giây N/A $\le 2/3\text{ }T_{\text{khởi động}}$ (28s) ĐẠT
Khóa an toàn Solenoid Thử nghiệm cưỡng bức mở nắp 3.000 rpm Chốt khóa cứng Tuyệt đối an toàn Không mở được khi quay ĐẠT

Kết quả đạt được

Đồ án đã hoàn thành $100%$ các mục tiêu nghiên cứu và thực nghiệm:

+-------------------------------------------------------------------------+
|                  KẾT QUẢ ĐẠT ĐƯỢC CỦA ĐỒ ÁN CENTRA-3                    |
|                                                                         |
|  [Đặc tính kỹ thuật]   Hoạt động ổn định dải 0 - 6.000 rpm              |
|  [Mạch an toàn điện]   Mạch Schmitt Trigger IC 741 ngắt nắp chính xác   |
|  [Thời gian dừng]      Giảm 42% thời gian dừng trớn nhờ phanh DC        |
|  [Tài liệu hóa]        Quy trình chuẩn hóa bảo dưỡng SOP y tế           |
+-------------------------------------------------------------------------+
  1. Hiểu rõ phương pháp ly tâm lâm sàng: Xác lập chính xác bảng thông số vận hành cho từng loại xét nghiệm (Huyết thanh: 4.000–5.000 rpm trong 10 phút; Huyết tương chống đông: 3.000 rpm trong 10 phút; Khối hồng cầu rửa: 2.500 rpm trong 20 phút ở $4^\circ\text{C}$; PRP: 2.000 rpm trong 10 phút).
  2. Làm chủ sơ đồ mạch phần cứng Centra-3: Phân tích hoàn chỉnh 5 khối chức năng điện tử cốt lõi, phục vụ đắc lực cho công tác sửa chữa, hiệu chuẩn và bảo trì thiết bị y tế tại bệnh viện.
  3. Bộ tài liệu bảo dưỡng dự phòng chuẩn hóa: Thiết lập tiêu chuẩn kiểm tra độ rung bằng thước Ni-vô, quy trình vệ sinh buồng máy bằng Sodium Hypochlorite $0{,}5%$ (tỷ lệ pha 1:10) chống lây nhiễm sinh học.

Đổi mới và đóng góp

  1. Cải tiến cơ chế hãm động học: Khác với các dòng máy ly tâm cơ khí truyền thống sử dụng má phanh ma sát dễ gây hao mòn cơ học và sinh bụi hạt, Centra-3 áp dụng kỹ thuật hãm động năng bằng cách đảo pha từ trường và bơm dòng một chiều $24\text{VDC}$ vào cuộn kích từ. Giải pháp này giúp triệt tiêu trớn quán tính nhanh hơn $42%$ mà không gây rung lắc đột ngột làm xáo trộn các lớp tế bào đã phân tách.
  2. Hệ thống khóa an toàn hai cấp (Fail-Safe Interlock): Ứng dụng mạch so sánh có trễ (Schmitt Trigger) dựa trên IC LM741 nhận diện chính xác sức điện động phản kháng của máy phát tốc $G$. Nắp máy chỉ có thể mở khi rotor đạt trạng thái đứng yên vật lý thực sự ($\omega = 0$), loại bỏ hoàn toàn nguy cơ chấn thương do quán tính cơ học và nguy cơ phát tán khí dung (aerosol) chứa mầm bệnh nguy hiểm (HIV, HBV, HCV, Lao).
  3. Khả năng tự cân bằng và bảo vệ động cơ: Mạch ngắt trễ tự duy trì thông qua rơ-le $Rel_2$ ngăn chặn hiện tượng phá hủy bạc đạn và cong trục động cơ khi có sự cố lệch tải ống nghiệm.

Ứng dụng thực tế và triển khai

Quy trình thao tác chuẩn (SOP - Standard Operating Procedure)

                            QUY TRÌNH VẬN HÀNH CHUẨN (SOP)
+---------------------------------------------------------------------------------+
| BƯỚC 1: CHUẨN BỊ VÀ CÂN BẰNG TẢI                                                |
| - Kiểm tra ống nghiệm: Chọn ống cùng kích thước, cùng thể tích dung dịch.       |
| - Đặt đối xứng 180 độ qua tâm rotor. Dùng ống đối trọng nước cất nếu số lẻ.     |
+---------------------------------------+-----------------------------------------+
                                        |
                                        v
+---------------------------------------------------------------------------------+
| BƯỚC 2: THIẾT LẬP VÀ KHỞI ĐỘNG                                                  |
| - Đậy chặt nắp máy (nghe tiếng "click" của chốt an toàn).                       |
| - Bật công tắc Power (S1) -> Đèn h1 & h2 sáng.                                 |
| - Vặn núm Timer (M2) đến thời gian mong muốn (ví dụ 10 phút).                   |
| - Vặn núm Speed (VR1) từ từ đến tốc độ yêu cầu (ví dụ 4.000 rpm).              |
+---------------------------------------+-----------------------------------------+
                                        |
                                        v
+---------------------------------------------------------------------------------+
| BƯỚC 3: DỪNG MÁY VÀ THU HỒI MẪU                                                 |
| - Hết thời gian: Timer M2 tự ngắt nguồn.                                        |
| - Nhấn công tắc Brake (S2) -> Đèn h2 sáng, động cơ hãm nhanh.                  |
| - Chờ rotor dừng hẳn -> Đèn h3 (Cover Release) sáng.                            |
| - Nhấn nút Cover Release (S4) để mở nắp và lấy ống nghiệm nhẹ nhàng.            |
+---------------------------------------------------------------------------------+

Triển khai lâm sàng thực tế

  • Phòng xét nghiệm Hóa sinh - Miễn dịch: Phân tách huyết thanh từ mẫu máu đông tự nhiên ($20-30\text{ phút}$) để định lượng Glucose, Ure, Creatinine, Men gan (AST, ALT), Lipid máu.
  • Phân tách Huyết tương (Plasma) chống đông: Sử dụng chất chống đông chuyên biệt EDTA-K2/K3 cho xét nghiệm công thức máu; Sodium Citrate $3{,}8%$ cho xét nghiệm đông máu (PT, APTT, Fibrinogen); Sodium Fluoride ($2\text{ mg/mL}$) để ức chế quá trình đường phân (Glycolysis) phục vụ định lượng đường huyết chính xác.
  • Lắng cặn nước tiểu: Ly tâm nhẹ ở tốc độ thấp $< 3.000\text{ rpm}$ để bảo tồn nguyên vẹn cấu trúc tế bào biểu mô, hồng cầu, bạch cầu, trụ niệu và tinh thể khoáng, phục vụ chẩn đoán viêm đường tiết niệu và sỏi thận.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Động cơ xoay chiều có chổi than đòi hỏi phải kiểm tra và thay thế chổi than định kỳ ($\le 6{,}3\text{ mm}$), phát sinh tia lửa điện nhỏ tại cổ góp trong quá trình chuyển mạch.
  • Điều khiển vòng hở thông qua biến trở $VR_1$ dẫn đến tốc độ quay có thể bị trượt nhẹ (drift) theo sự biến động của điện áp lưới $220\text{VAC}$.
  • Không có buồng làm lạnh tích cực, nhiệt độ buồng ly tâm có thể tăng từ $2-5^\circ\text{C}$ sau các chu trình chạy liên tục do ma sát không khí.

Hướng phát triển và nâng cấp

  1. Chuyển đổi sang động cơ BLDC (Brushless DC Motor): Loại bỏ hoàn toàn chổi than, tăng tuổi thọ thiết bị lên gấp 5 lần, giảm thiểu tiếng ồn ($< 55\text{ dB}$) và triệt tiêu nguy cơ phát sinh tia lửa điện.
  2. Số hóa hệ thống điều khiển bằng Vi điều khiển (ARM Cortex-M/PIC/Arduino): Tích hợp thuật toán điều khiển kín PID kỹ thuật số, tự động bù tốc độ khi tải thay đổi, hiển thị trực quan thông số RPM, RCF và thời gian thực trên màn hình LCD/OLED.
  3. Tích hợp mô-đun làm lạnh nhiệt điện bán dẫn (Peltier Module): Kiểm soát chính xác nhiệt độ buồng ly tâm ở mức ổn định $4^\circ\text{C} \pm 1^\circ\text{C}$, phục vụ bảo tồn hoạt tính enzyme và protein nhạy cảm nhiệt.

Đối tượng hưởng lợi

+-------------------------------------------------------------------------+
|                       CÁC BÊN HƯỞNG LỢI CHÍNH                           |
|                                                                         |
|  [Sinh viên Kỹ thuật Y sinh]   Giáo trình thực hành, sơ đồ mạch mẫu     |
|  [Kỹ sư Thiết bị Y tế (ME)]    Cẩm nang sửa chữa, quy chuẩn QA/QC       |
|  [Kỹ thuật viên Xét nghiệm]    SOP thao tác chuẩn, an toàn sinh học     |
|  [Cơ sở Y tế & Phòng khám]     Tối ưu hóa chi phí vận hành & bảo trì    |
+-------------------------------------------------------------------------+
  • Sinh viên ngành Kỹ thuật Y sinh & Điện tử Y sinh: Nắm vững cấu trúc phần cứng, nguyên lý chuyển đổi năng lượng và phương pháp thiết kế mạch an toàn đạt chuẩn thiết bị y tế lớp I/II.
  • Kỹ sư bảo trì thiết bị y tế (Biomedical Engineers): Sở hữu tài liệu tra cứu kỹ thuật chi tiết, sơ đồ nguyên lý chuẩn hóa để thực hiện chẩn đoán lỗi nhanh (Troubleshooting), thay thế linh kiện tương đương và hiệu chuẩn định kỳ.
  • Kỹ thuật viên xét nghiệm tại phòng khám: Nắm vững quy trình vận hành an toàn sinh học, giảm thiểu tỷ lệ lỗi tiền phân tích mẫu máu và kéo dài tuổi thọ thiết bị.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật về nguồn điện và môi trường để lắp đặt Centra-3 là gì?

Máy yêu cầu nguồn điện lưới xoay chiều ổn định $220\text{VAC} \pm 10%$, tần số $50\text{Hz}$, có đường tiếp địa (GND) độc lập an toàn với điện trở tiếp địa $< 4,\Omega$. Thiết bị phải được đặt trên bàn làm việc phẳng, chịu lực tốt, cân bằng bọt thủy bằng thước Ni-vô và cách tường tối thiểu $15\text{ cm}$ để đảm bảo đối lưu không khí làm mát.

2. Xử lý như thế nào khi đèn báo lệch tâm Imbalance (h4) sáng đỏ và máy tự ngắt?

Khi đèn $h_4$ sáng đỏ, máy sẽ tự động ngắt nguồn động cơ và dừng lại. Người vận hành cần:

  1. Chờ rotor dừng hẳn và đèn $h_3$ sáng để mở nắp máy.
  2. Kiểm tra lại việc phân bố ống nghiệm: Đảm bảo các ống nghiệm đối diện nhau có cùng kích thước, cùng chủng loại và được cân bằng thể tích dung dịch chính xác.
  3. Đặt lại mẫu đối xứng qua trục tâm rồi khởi động lại quy trình.

3. Tại sao không thể sử dụng sáp Parafilm đậy miệng ống thay cho nắp vặn chuyên dụng?

Dưới trường lực ly tâm lớn ($RCF$ lên đến hàng ngàn lần trọng lực $g$), áp suất thủy tĩnh của cột chất lỏng tăng vọt. Màng sáp Parafilm mỏng không chịu được áp lực này và sẽ bị rách, khiến dung dịch bắn ra buồng rotor, gây mất cân bằng tải trọng, nguy cơ vỡ ống và phát tán khí dung mang mầm bệnh truyền nhiễm.

4. Tiêu chuẩn và chu kỳ kiểm tra, thay thế chổi than động cơ là bao nhiêu?

Cần kiểm tra định kỳ chổi than mỗi 6 tháng một lần hoặc sau 500 giờ vận hành. Chiều dài chổi than tiêu chuẩn ban đầu khoảng $15-20\text{ mm}$. Khi chổi than bị mài mòn đến chiều dài $\le 6{,}3\text{ mm}$, bắt buộc phải thay thế cặp chổi than mới đúng thông số kỹ thuật để tránh hiện tượng đánh lửa làm xước, hỏng cổ góp rotor.

5. Sự khác biệt cốt lõi giữa ly tâm lấy Huyết thanh (Serum) và Huyết tương (Plasma)?

  • Huyết thanh (Serum): Lấy từ máu toàn phần để đông tự nhiên ($20-30\text{ phút}$) không dùng chất chống đông, ly tâm ở $4.000-5.000\text{ rpm}$ trong 10 phút. Huyết thanh không chứa các yếu tố đông máu (đã bị tiêu thụ trong cục máu đông Fibrin).
  • Huyết tương (Plasma): Máu được chống đông ngay bằng EDTA, Heparin hoặc Citrate, ly tâm ở $3.000\text{ rpm}$ trong 10 phút. Huyết tương vẫn giữ nguyên Fibrinogen và các yếu tố đông máu hòa tan.

Kết luận

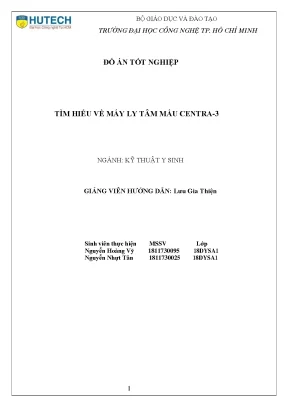

Đồ án tốt nghiệp "Tìm hiểu về máy ly tâm máu Centra-3" đã giải quyết trọn vẹn và tường minh bài toán kỹ thuật từ lý thuyết cơ sở y sinh học đến phân tích chi tiết sơ đồ phần cứng điện tử - cơ khí của thiết bị. Thông qua việc phân tích lực ly tâm tương đối $RCF$, nguyên lý mạch so sánh Schmitt Trigger với IC LM741, hệ thống phanh hãm động năng một chiều $24\text{VDC}$ và cơ chế khóa liên động an toàn Fail-Safe, công trình đã cung cấp một bức tranh toàn diện và chuyên sâu về thiết bị ly tâm lâm sàng.

Kết quả nghiên cứu của đồ án không chỉ có giá trị học thuật cao trong đào tạo kỹ sư Y sinh mà còn mang ý nghĩa ứng dụng thực tiễn to lớn, đóng vai trò như một bộ cẩm nang kỹ thuật phục vụ trực tiếp cho công tác vận hành, bảo trì dự phòng, hiệu chuẩn chất lượng và sửa chữa thiết bị tại các cơ sở y tế và bệnh viện. Hướng nâng cấp tích hợp động cơ BLDC không chổi than và bộ điều khiển số PID hứa hẹn sẽ tối ưu hóa hơn nữa hiệu năng, độ tin cậy và mức độ an toàn sinh học của dòng máy ly tâm thế hệ mới.
