Hiệu Quả Của Thiết Bị ECG Cầm Tay Từ Xa Trong Phát Hiện Sớm Vấn Đề Tim Mạch

Điện tâm đồ (ECG) là công cụ chẩn đoán không xâm lấn quan trọng để đánh giá nguy cơ bệnh tim… 103 trang · University of North Carolina at Chapel Hill · 2006.

• Tác giả: Swaroop Swaran Singh
• Người hướng dẫn: Prof. Henry S. Hsiao, PhD
• Trường học: University of North Carolina at Chapel Hill
• Chuyên ngành: Doctor of Philosophy in Biomedical Engineering

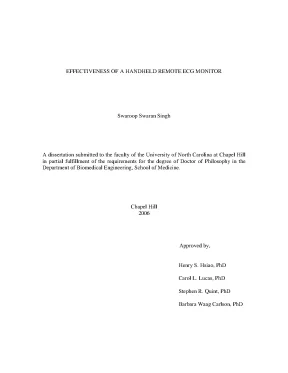

• Đề tài: Hiệu Quả Của Thiết Bị ECG Cầm Tay Từ Xa Trong Phát Hiện Sớm Vấn Đề Tim Mạch
• Loại tài liệu: dissertation
• Năm xuất bản: 2006
• Địa điểm: Chapel Hill

Mục lục chi tiết

• ABSTRACT
• TABLE OF CONTENTS
• 1. CHAPTER 1: Introduction
• 1.1. Statement of Problem
• 2. CHAPTER 2: Background
• 2.1. Electrical activity of the heart
• 2.2. Premature Ventricular Contraction
• 2.3. QRS Detection
• REFERENCES
• APPENDIX

Tóm tắt

I. Tổng Quan Thiết Bị ECG Cầm Tay Phát Hiện Sớm Tim Mạch

Điện tâm đồ (ECG) là công cụ chẩn đoán không xâm lấn quan trọng để đánh giá nguy cơ bệnh tim mạch. Việc phát hiện sớm bệnh tim có thể dẫn đến can thiệp kịp thời, cải thiện đáng kể kết quả điều trị. Các thiết bị ECG cầm tay kết hợp với khả năng theo dõi điện tâm đồ từ xa mang đến một giải pháp đầy hứa hẹn. Công nghệ này cho phép đo điện tim tại nhà, cung cấp dữ liệu liên tục, từ đó giúp bác sĩ đưa ra chẩn đoán chính xác và nhanh chóng hơn. Thiết bị này đặc biệt hữu ích cho bệnh nhân có nguy cơ cao mắc bệnh tim hoặc những người cần theo dõi sức khỏe tim mạch thường xuyên. Nghiên cứu cho thấy việc sử dụng ECG cầm tay giúp giảm đáng kể thời gian từ khi xuất hiện triệu chứng đến khi nhận được điều trị, một yếu tố quan trọng trong việc ngăn ngừa các biến chứng nghiêm trọng như đột quỵ và nhồi máu cơ tim.

1.1. Tầm Quan Trọng Của Phát Hiện Sớm Rối Loạn Nhịp Tim

Rối loạn nhịp tim là một vấn đề sức khỏe nghiêm trọng, có thể dẫn đến nhiều biến chứng nguy hiểm, thậm chí tử vong. Việc phát hiện sớm các dấu hiệu bất thường của nhịp tim là vô cùng quan trọng để can thiệp kịp thời. Thiết bị ECG cầm tay cho phép người bệnh tự theo dõi nhịp tim tại nhà, giúp phát hiện sớm các cơn đau thắt ngực hoặc các triệu chứng khác, từ đó nhanh chóng tìm kiếm sự chăm sóc y tế. Sự nhanh chóng trong phát hiện và can thiệp có thể tạo ra sự khác biệt lớn trong kết quả điều trị.

1.2. Lợi Ích Của Theo Dõi Điện Tâm Đồ Từ Xa Telecardiology

Telecardiology hoặc tư vấn từ xa về tim mạch giúp người bệnh tiếp cận dịch vụ y tế chuyên khoa một cách dễ dàng hơn, đặc biệt là ở những vùng sâu vùng xa hoặc những bệnh nhân gặp khó khăn trong việc di chuyển. Dữ liệu từ thiết bị ECG từ xa có thể được truyền trực tiếp đến bác sĩ, cho phép họ theo dõi tình trạng bệnh nhân một cách liên tục và đưa ra các khuyến nghị điều trị phù hợp. Điều này giúp giảm tải cho các bệnh viện và phòng khám, đồng thời cải thiện khả năng tiếp cận dịch vụ y tế cho cộng đồng.

II. Thách Thức Hạn Chế Trong Chẩn Đoán Tim Mạch Truyền Thống

Phương pháp chẩn đoán bệnh tim mạch truyền thống thường dựa vào các xét nghiệm được thực hiện tại bệnh viện hoặc phòng khám. Điều này có thể gây ra nhiều bất tiện cho bệnh nhân, đặc biệt là những người sống ở vùng xa xôi hoặc những người có lịch trình bận rộn. Hơn nữa, các xét nghiệm này thường chỉ cung cấp một bức tranh về tình trạng tim mạch của bệnh nhân tại một thời điểm nhất định, bỏ lỡ nhiều thông tin quan trọng về sự thay đổi nhịp tim và hoạt động điện tim theo thời gian. Việc thiếu thông tin liên tục có thể dẫn đến chẩn đoán chậm trễ và điều trị không hiệu quả. Do đó, cần có một giải pháp theo dõi sức khỏe tim mạch liên tục và tiện lợi hơn để cải thiện khả năng phát hiện sớm bệnh tim.

2.1. Khó Khăn Trong Tiếp Cận Dịch Vụ Chăm Sóc Tim Mạch

Việc tiếp cận các dịch vụ chăm sóc sức khỏe tim mạch có thể là một thách thức đối với nhiều người, đặc biệt là những người sống ở khu vực nông thôn hoặc những người không có bảo hiểm y tế. Khoảng cách địa lý, chi phí đi lại và thời gian chờ đợi có thể là những rào cản lớn khiến bệnh nhân không thể nhận được sự chăm sóc y tế kịp thời. Các giải pháp ECG tại nhà và theo dõi sức khỏe từ xa có thể giúp giải quyết vấn đề này bằng cách cung cấp các dịch vụ chăm sóc y tế thuận tiện và giá cả phải chăng hơn.

2.2. Giới Hạn Của Các Phương Pháp Đo Điện Tim Truyền Thống

Điện tâm đồ truyền thống thường chỉ được thực hiện trong một khoảng thời gian ngắn tại bệnh viện hoặc phòng khám, không thể ghi lại các biến động nhịp tim xảy ra trong cuộc sống hàng ngày của bệnh nhân. Điều này có thể bỏ lỡ các cơn rối loạn nhịp tim không thường xuyên hoặc các dấu hiệu cảnh báo sớm của bệnh tim mạch. Thiết bị ECG cầm tay và theo dõi liên tục có thể cung cấp một bức tranh toàn diện hơn về hoạt động điện tim của bệnh nhân, giúp bác sĩ đưa ra chẩn đoán chính xác hơn.

III. Giải Pháp Ứng Dụng Thiết Bị ECG Cầm Tay Theo Dõi Từ Xa

Thiết bị ECG cầm tay từ xa là một giải pháp hiệu quả để phát hiện sớm bệnh tim. Thiết bị này cho phép bệnh nhân tự đo điện tim tại nhà và truyền dữ liệu đến bác sĩ thông qua kết nối không dây. Bác sĩ có thể theo dõi điện tâm đồ của bệnh nhân một cách liên tục và phát hiện các dấu hiệu bất thường kịp thời. Các thiết bị này thường nhỏ gọn, dễ sử dụng và có thể tích hợp với các ứng dụng điện thoại thông minh, giúp bệnh nhân dễ dàng theo dõi và quản lý sức khỏe tim mạch của mình. Các thuật toán AI trong điện tâm đồ cũng đang được phát triển để giúp phân tích dữ liệu và đưa ra cảnh báo sớm về các nguy cơ tim mạch.

3.1. Cách Hoạt Động Của Thiết Bị ECG Cầm Tay Từ Xa

Thiết bị ECG cầm tay thường bao gồm các điện cực được đặt trên ngực hoặc cổ tay của bệnh nhân để ghi lại hoạt động điện tim. Dữ liệu sau đó được truyền qua Bluetooth hoặc Wi-Fi đến một ứng dụng điện thoại thông minh hoặc một nền tảng trực tuyến an toàn. Bác sĩ có thể truy cập dữ liệu này từ xa và theo dõi tình trạng sức khỏe tim mạch của bệnh nhân. Một số thiết bị còn có khả năng tự động phân tích dữ liệu và cảnh báo cho bệnh nhân hoặc bác sĩ khi phát hiện các dấu hiệu bất thường.

3.2. Tính Năng Ưu Việt Của Thiết Bị Đo Điện Tim Di Động

Các thiết bị đo điện tim di động có nhiều tính năng ưu việt, bao gồm khả năng ghi lại điện tâm đồ chất lượng cao, kết nối không dây, tích hợp ứng dụng điện thoại thông minh, phân tích dữ liệu tự động và cảnh báo sớm. Một số thiết bị còn có khả năng theo dõi các chỉ số sức khỏe khác như nhịp tim, huyết áp và hoạt động thể chất. Tính năng ECG cầm tay này giúp bệnh nhân chủ động hơn trong việc quản lý sức khỏe tim mạch của mình.

IV. Nghiên Cứu Độ Chính Xác Hiệu Quả ECG Cầm Tay Từ Xa

Nhiều nghiên cứu đã chứng minh độ chính xác ECG cầm tay và hiệu quả của thiết bị ECG cầm tay từ xa trong việc phát hiện sớm bệnh tim. Một nghiên cứu được thực hiện bởi Swaroop S. Singh cho thấy hệ thống theo dõi điện tâm đồ từ xa có độ nhạy và độ đặc hiệu cao trong việc phát hiện các rối loạn nhịp tim nguy hiểm. Nghiên cứu cũng chỉ ra rằng việc sử dụng ECG cầm tay có thể giúp giảm thời gian từ khi xuất hiện triệu chứng đến khi nhận được điều trị, cải thiện đáng kể kết quả điều trị. Các chỉ số HRV (Heart Rate Variability) cũng được theo dõi để đánh giá nguy cơ tim mạch. Dữ liệu này góp phần vào việc phòng ngừa bệnh tim hiệu quả hơn.

4.1. Kết Quả Nghiên Cứu Về Độ Nhạy Độ Đặc Hiệu

Nghiên cứu của Swaroop S. Singh đã đánh giá độ nhạy và độ đặc hiệu của một hệ thống theo dõi điện tâm đồ từ xa trong việc phát hiện các rối loạn nhịp tim. Kết quả cho thấy hệ thống có độ nhạy 99% và độ đặc hiệu 87% trong việc phát hiện phức bộ QRS và ngoại tâm thu thất, tương ứng. Những kết quả này chứng minh rằng hệ thống ECG cầm tay có độ chính xác cao và có thể được sử dụng để phát hiện sớm bệnh tim một cách hiệu quả. Nghiên cứu cũng chỉ ra rằng việc phát hiện sớm các dấu hiệu cảnh báo của rung thất có thể giúp ngăn ngừa các biến chứng nghiêm trọng.

4.2. Ảnh Hưởng Của ECG Cầm Tay Đến Thời Gian Can Thiệp

Một trong những lợi ích quan trọng nhất của ECG cầm tay là khả năng giảm thời gian từ khi xuất hiện triệu chứng đến khi nhận được điều trị. Nghiên cứu của Swaroop S. Singh cho thấy hệ thống theo dõi điện tâm đồ từ xa có thể giúp phát hiện sớm các dấu hiệu cảnh báo của rung thất, cho phép can thiệp kịp thời và ngăn ngừa các biến chứng nghiêm trọng. Việc giảm thời gian can thiệp có thể cải thiện đáng kể kết quả điều trị và giảm nguy cơ tử vong.

V. Ứng Dụng Thực Tế Ai Nên Sử Dụng ECG Cầm Tay Từ Xa

Thiết bị ECG cầm tay từ xa đặc biệt hữu ích cho những người có nguy cơ cao mắc bệnh tim mạch, chẳng hạn như người cao tuổi, người có tiền sử gia đình mắc bệnh tim, người bị cao huyết áp, tiểu đường hoặc cholesterol cao. Nó cũng phù hợp cho những người đã trải qua nhồi máu cơ tim hoặc suy tim và cần theo dõi sức khỏe tim mạch thường xuyên. Ngoài ra, những người thường xuyên gặp các triệu chứng như đau thắt ngực, khó thở hoặc chóng mặt cũng có thể hưởng lợi từ việc sử dụng ECG cầm tay để phát hiện sớm các vấn đề tim mạch.

5.1. Đối Tượng Nguy Cơ Cao Mắc Bệnh Tim Mạch

Những người có các yếu tố nguy cơ như tuổi cao, tiền sử gia đình mắc bệnh tim mạch, cao huyết áp, tiểu đường, cholesterol cao, béo phì và hút thuốc nên cân nhắc sử dụng ECG cầm tay để phát hiện sớm bệnh tim. Việc theo dõi sức khỏe tim mạch thường xuyên có thể giúp họ chủ động hơn trong việc phòng ngừa và quản lý bệnh tật.

5.2. Bệnh Nhân Mắc Các Bệnh Tim Mạch Mạn Tính

Bệnh nhân mắc các bệnh tim mạch mạn tính như suy tim, rung nhĩ, hoặc đã trải qua nhồi máu cơ tim có thể sử dụng ECG cầm tay để theo dõi tình trạng bệnh và phát hiện sớm các biến chứng. Việc theo dõi liên tục có thể giúp bác sĩ điều chỉnh kế hoạch điều trị và ngăn ngừa các đợt cấp tính.

VI. Tương Lai IoT AI Nâng Cao Hiệu Quả ECG Cầm Tay Từ Xa

Tương lai của ECG cầm tay từ xa hứa hẹn nhiều tiềm năng với sự phát triển của Internet of Things (IoT) và Trí tuệ nhân tạo (AI). Các thiết bị IoT trong tim mạch sẽ cho phép thu thập và chia sẻ dữ liệu sức khỏe tim mạch một cách liền mạch, giúp bác sĩ có được bức tranh toàn diện hơn về tình trạng bệnh nhân. AI trong điện tâm đồ có thể giúp phân tích dữ liệu ECG một cách nhanh chóng và chính xác, phát hiện các dấu hiệu bất thường mà con người có thể bỏ sót. Điều này sẽ giúp cải thiện khả năng phát hiện sớm bệnh tim và đưa ra các quyết định điều trị kịp thời.

6.1. Ứng Dụng IoT Trong Theo Dõi Sức Khỏe Tim Mạch

IoT trong tim mạch cho phép các thiết bị y tế kết nối và giao tiếp với nhau, tạo ra một hệ sinh thái chăm sóc sức khỏe thông minh. Các thiết bị ECG cầm tay, máy đo huyết áp, cân thông minh và các thiết bị theo dõi hoạt động thể chất có thể chia sẻ dữ liệu với bác sĩ và các nhà nghiên cứu, giúp họ hiểu rõ hơn về tình trạng sức khỏe của bệnh nhân và phát triển các phương pháp điều trị hiệu quả hơn.

6.2. AI Tối Ưu Hóa Phân Tích Điện Tâm Đồ Từ Xa

AI trong điện tâm đồ có thể giúp tự động phân tích dữ liệu ECG, phát hiện các dấu hiệu bất thường và đưa ra cảnh báo sớm về các nguy cơ tim mạch. Các thuật toán AI có thể được huấn luyện để nhận diện các mẫu điện tim đặc trưng của các rối loạn nhịp tim khác nhau, giúp bác sĩ chẩn đoán bệnh một cách nhanh chóng và chính xác. Việc sử dụng AI có thể giúp giảm tải cho bác sĩ và cải thiện khả năng tiếp cận dịch vụ chăm sóc sức khỏe tim mạch cho cộng đồng.

Nội dung chính

Tổng quan luận án

Luận án tiến sĩ kỹ thuật y sinh của tác giả Swaroop Swaran Singh, thực hiện tại Khoa Kỹ thuật Y sinh, Trường Y khoa thuộc Đại học North Carolina tại Chapel Hill (Hoa Kỳ) năm 2006 dưới sự hướng dẫn của Giáo sư Henry S. Hsiao cùng hội đồng gồm Giáo sư Carol L. Lucas, Giáo sư Stephen R. Quint và Giáo sư Barbara Waag Carlson, tập trung vào đề tài thiết kế và đánh giá hiệu quả của hệ thống theo dõi điện tâm đồ (ECG) từ xa thời gian thực trên thiết bị cầm tay.

Tính cấp thiết và khoảng trống nghiên cứu

Bệnh lý tim mạch là nguyên nhân gây tử vong hàng đầu trên phạm vi toàn cầu. Đa số các ca đột tử do tim xuất phát từ tình trạng ngừng tim, chủ yếu bắt nguồn từ các rối loạn nhịp thất nguy hiểm như nhịp nhanh thất (ventricular tachycardia - VT) và rung thất (ventricular fibrillation - VF) do thiếu máu cục bộ cơ tim. Can thiệp y tế kịp thời trong giai đoạn tiền viện (pre-hospital) đóng vai trò quyết định trong việc giảm tỷ lệ tử vong và cải thiện kết quả phục hồi của bệnh nhân.

Điện tâm đồ là công cụ chẩn đoán không xâm lấn quan trọng nhất để đánh giá nguy cơ, phân tầng mức độ và định hướng điều trị. Tuy nhiên, các thiết bị ghi Holter truyền thống đòi hỏi sự giám sát lâm sàng và không cung cấp phản hồi thời gian thực cho người bệnh. Các hệ thống không dây di động khác giúp tăng tính linh hoạt nhưng vẫn thiếu cơ chế giám sát và phân tích trực tuyến. Thiết bị hỗ trợ kỹ thuật số cá nhân (PDA) nhỏ gọn, tích hợp nối mạng không dây có tiềm năng lớn, song tại thời điểm nghiên cứu, năng lực tính toán và dung lượng pin của PDA đơn lẻ chưa đủ để tự thực hiện các thuật toán phân tích ECG phức tạp theo thời gian thực. Trong giai đoạn thiếu máu cơ tim sớm, rung thất thường được báo trước bởi các đợt nhịp nhanh thất. Do việc xác định chính xác thời điểm khởi phát rung thất là vô cùng khó khăn, việc phát triển một hệ thống có khả năng phát hiện sớm nhịp nhanh thất nhằm cảnh báo trước khi rung thất xảy ra — tạo ra "thời gian âm đến khi khởi phát" (negative time to onset) — là yêu cầu cấp thiết mà y văn và thực tiễn kỹ thuật y tế lúc bấy giờ chưa giải quyết trọn vẹn.

Mục tiêu và câu hỏi nghiên cứu

Tác giả xác định ba mục tiêu nghiên cứu cụ thể, được đánh số theo văn bản luận án như sau:

1. Mục tiêu chính (Primary objective): Thiết kế và đo lường tính hiệu quả của thiết bị theo dõi ECG từ xa cầm tay tích hợp các thuật toán phát hiện phức bộ QRS và co bóp thất sớm (premature ventricular contraction - PVC). Các thuật toán được kiểm chứng trên cơ sở dữ liệu tín hiệu chuẩn có chú giải. Hiệu quả của thiết bị trong việc phát hiện khởi phát loạn nhịp đe dọa tính mạng (rung thất) được lượng hóa thông qua việc đo lường "thời gian âm đến khi khởi phát" của rung thất.
2. Mục tiêu thứ hai (Secondary objective): Xác định tính hữu ích của việc tích hợp các phép đo biến thiên nhịp tim (heart rate variability - HRV) vào hệ thống theo dõi ECG từ xa thời gian thực. Đánh giá độ nhạy của các chỉ số HRV (nhịp tim, SDNN, RMSSD, công suất phổ tổng, công suất dải tần số thấp, công suất dải tần số cao và tỷ số giữa công suất tần số thấp với tần số cao) trong việc phân biệt bản ghi ECG của người bình thường với bệnh nhân suy tim sung huyết (congestive heart failure - CHF). Sử dụng các chỉ số có độ nhạy cao này để kiểm tra khả năng dự đoán khởi phát đau thắt ngực (loạn nhịp tim) trên bản ghi ECG trong khi ngủ của một đối tượng lớn tuổi.
3. Mục tiêu thứ ba (Tertiary goal): Xác định tính hữu ích của thiết bị theo dõi từ xa trong việc cung cấp tiên lượng dài hạn dựa trên những thay đổi của các chỉ số HRV. So sánh các chỉ số HRV tính toán từ bản ghi ECG của hai đối tượng thu thập ngay sau khi kết thúc đợt loạn nhịp tim với dữ liệu thu được trong đợt tái khám sau đó một năm nhằm đánh giá nguy cơ tim mạch.

Đối tượng và phạm vi nghiên cứu

• Đối tượng nghiên cứu: Tín hiệu điện tâm đồ bề mặt (chuyển đạo chuẩn Lead II); phức bộ sóng P-QRS-T; các dạng rối loạn nhịp thất gồm co bóp thất sớm (PVC) đơn ổ (unifocal), nhịp đôi (bigeminy), nhịp ba (trigeminy), nhịp bốn (quadrigeminy), chùm đôi (couplets), chùm ba (salvos), nhịp nhanh thất và rung thất; các chỉ số biến thiên nhịp tim miền thời gian (HR, SDNN, RMSSD) và miền tần số (Total spectral power, LFP, HFP, LFP:HFP).
• Phạm vi dữ liệu và không gian: Sử dụng dữ liệu thực nghiệm từ các ngân hàng dữ liệu chuẩn quốc tế gồm Cơ sở dữ liệu nhịp xoang bình thường MIT (MIT Normal Sinus Rhythm Database - NSR-DB, lấy ngẫu nhiên 10 bản ghi), Cơ sở dữ liệu loạn nhịp MIT-BIH (MIT-Arrhythmia Database, lấy 5 bản ghi có PVC đơn ổ) và Cơ sở dữ liệu nhịp nhanh thất Đại học Creighton (Creighton University Ventricular Tachyarrhythmia Database - Cu-DB); dữ liệu nghiên cứu giấc ngủ của một đối tượng cao tuổi; dữ liệu lâm sàng theo dõi 2 đối tượng sau nhồi máu cơ tim (Subject A và Subject B). Hệ thống phần mềm được thử nghiệm kết nối qua mạng cục bộ không dây (WLAN) trong khuôn viên trường đại học với tốc độ kết nối 11 Mbps.
• Phạm vi thời gian: Luận án hoàn thành và bảo vệ năm 2006, sử dụng các phân tích ngắn hạn (khối dữ liệu 512 mẫu, các đoạn theo dõi 5 phút, 45 phút trước cơn đau ngực) và đánh giá theo dõi dài hạn sau khoảng thời gian 1 năm.

---

Tổng quan tài liệu và vị trí của luận án

Các hướng nghiên cứu trước mà tác giả điểm lại

Tác giả đã hệ thống hóa các công trình nghiên cứu đi trước trên bốn nhóm nội dung chính:

1. Cơ chế sinh lý bệnh của loạn nhịp thất và rung thất:

   • Pogwizd và Corr (1986) chỉ ra các cơ chế nền tảng dẫn đến sự phát triển của rung thất trong giai đoạn thiếu máu cục bộ cơ tim sớm, trong đó rung thất thường bắt nguồn từ các chuỗi nhịp nhanh thất.
   • Alpert, Mukerji, Bikkina, Concannon, Hashimi (1995) phân tích bệnh sinh học của các ngoại tâm thu thất và nhịp nhanh thất, nêu rõ ba cơ chế hình thành PVC gồm hiện tượng vào lại (reentry), hoạt động khởi kích do các khử cực trễ (triggered activity) và tính tự động tăng cao của các ổ phát nhịp tâm thất (enhanced automaticity). Nghiên cứu khẳng định sự xuất hiện sớm của PVC trong chu kỳ tim (hiện tượng R-on-T) với tần suất trên 10 lần/giờ hoặc đa dạng hình thái làm gia tăng nguy cơ tử vong.
   • Partington, Myers, Cho, Froelicher, Chun (2003) phân tích tỷ lệ hiện mắc và giá trị tiên lượng của các rối loạn nhịp thất xuất hiện trong quá trình gắng sức.

2. Các phương pháp và thuật toán phát hiện phức bộ QRS:

   • Kohler, Henning, Orglmeister (2002) phân loại các bộ phát hiện QRS thành ba nhóm: cú pháp (syntactic), phi cú pháp (non-syntactic) và lai (hybrid); chỉ ra nhược điểm tốn thời gian của cách tiếp cận cú pháp do phải xây dựng văn phạm cho từng mẫu tín hiệu.
   • Friesen, Jannett, Jadallah, Yates, Quint, Nagle (1990) so sánh độ nhạy với nhiễu của 9 thuật toán phát hiện QRS khác nhau.
   • Ahlstrom và Tompkins (1982), Pan và Tompkins (1985), Chen và Chen (2003) xây dựng các cấu trúc xử lý phi cú pháp bao gồm giai đoạn tiền xử lý (lọc dải, biến đổi phi tuyến làm nổi bật QRS) và giai đoạn ra quyết định (ngưỡng phát hiện đỉnh).
   • Xue, Hu, Tompkins (1992) đề xuất bộ lọc phối hợp thích nghi dựa trên mạng nơ-ron nhân tạo; Coast, Stern, Cano, Briller (1990) sử dụng mô hình Markov ẩn (HMM). Cả hai hướng này đều đòi hỏi tập dữ liệu huấn luyện lớn hoặc độ phức tạp tính toán rất cao.
   • Li, Zheng, Tai (1995) và Sivanarayana, Reddy (1999) chứng minh tính ưu việt của phép biến đổi Wavelet (Wavelet Transform - WT) trong phân tích đặc trưng tín hiệu ECG đa tỷ lệ, đặc biệt là việc sử dụng họ wavelet trực giao kép (Biorthogonal wavelets) để duy trì tính đối xứng thời gian và tránh gây méo pha phi tuyến. Jung và Tompkins (2003) ứng dụng phân giải wavelet để phân loại loạn nhịp thất đe dọa tính mạng.

3. Biến thiên nhịp tim (HRV) và giá trị tiên lượng lâm sàng:

   • Hướng dẫn chuẩn hóa của Task Force thuộc Hiệp hội Tim mạch Châu Âu và Hiệp hội Điện sinh lý và Tạo nhịp Bắc Mỹ (1996) xác lập các tiêu chuẩn đo lường và ý nghĩa sinh lý học của các chỉ số HRV miền thời gian và miền tần số.
   • Levy và Martin (1979) giải thích cơ chế điều hòa nhịp tim của hệ thần kinh tự chủ thông qua hệ giao cảm và phó giao cảm (dây thần kinh phế vị).
   • Saul, Arai, Berger (1988) đánh giá sự suy giảm điều hòa tự chủ ở bệnh nhân suy tim sung huyết mạn tính qua phân tích phổ nhịp tim.
   • Odemuyiwa, Malik, Farrell và cộng sự (1991), Hartikainen, Malik, Staunton và cộng sự (1996), Carpeggiani, L’Abbate, Michelassi và cộng sự (2004) khẳng định suy giảm HRV là chỉ số phân tầng nguy cơ độc lập đối với tỷ lệ tử vong, biến cố loạn nhịp và đột tử sau nhồi máu cơ tim cấp.
   • Skinner, Pratt, Vybiral (1993) ghi nhận sự suy giảm số chiều tương quan (correlation dimension) của các khoảng cách nhịp tim báo trước sự khởi phát của rung thất. Bianchi, Mainardi, Petrucci và cộng sự (1993) dùng phân tích phổ biến thiên thời gian ghi nhận sự xuất hiện của thành phần tần số thấp (LF) khoảng 1,5 - 2 phút trước cơn thiếu máu cục bộ. Lombardi và cộng sự (2000), Nemec và cộng sự (1999) ghi nhận các biến đổi nhịp tim và HRV xuất hiện trước các cơn nhịp nhanh thất trên bệnh nhân mang máy khử rung tim (ICD). Suda và cộng sự (1999) đánh giá biến thiên nhịp tim ở bệnh nhân sau phẫu thuật bắc cầu động mạch vành.

4. Công nghệ y tế từ xa và theo dõi ECG di động:

   • Canto, Rogers, Bowlby và cộng sự (1997), Rubel, Gouaux, Fayn và cộng sự (2001), Horsch và Balbach (1999) chứng minh việc ghi nhận và phân tích điện tâm đồ từ xa trước khi nhập viện giúp rút ngắn thời gian tiếp cận cấp cứu.
   • Các mô hình triển khai thực tế gồm hệ thống phản ứng cấp cứu tim mạch của SHL Telemedicine tại Israel và Đức (Roth và cộng sự, 2006); các dự án tư vấn từ xa tại Thụy Điển (Sjogren, Sandberg, Tornqvist, 1999); sáng kiến "Hospital Without Walls" của CSIRO tại Úc (Wilson, Gill, Sharp và cộng sự); các hệ thống theo dõi trên xe cấp cứu AMBULANCE (Pavlopoulos, Kyriacou, Berler và cộng sự, 1998) hoặc máy bay thương mại.
   • Các phương thức truyền dẫn dữ liệu qua TCP/IP trên mạng điện thoại cố định PSTN (Singh và Hsiao, 1999; Hernandez, Mora, Villegas, Passariello, Carrault, 2001), mạng di động GSM/TDMA (Daja, Reljin, Rejlin, 2001; de Azevedo, de Moura, DeCastro và cộng sự, 2003) hoặc máy chủ nhúng ngôn ngữ Java (Lamberti và Demartini, 2003; Reske và Moussavi, 2002).
   • Thiết bị Holter tích hợp chip xử lý tín hiệu số DSP (Jovanov, Gelabert, Adhami và cộng sự, 1999) có thể phân tích thời gian thực nhưng giá thành cao và không có phản hồi trực tiếp cho người bệnh.
   • Ứng dụng PDA trong y tế được Fontelo, Ackerman, Kim và cộng sự, Bois và McCright, Singh và Hsiao (2003) đề cập. Nghiên cứu của Goh và cộng sự (2005) phát triển máy theo dõi tại nhà dựa trên PDA có tích hợp phần cứng phát hiện QRS, nhưng gặp hạn chế lớn khi không thể thích ứng với sự thay đổi hình thái sóng phức tạp giữa các bệnh nhân và hạn chế nghiêm trọng về thời lượng pin.

Khoảng trống luận án lựa chọn giải quyết

Luận án giải quyết khoảng trống tồn tại giữa yêu cầu tính toán nặng của các thuật toán xử lý tín hiệu ECG thời gian thực (phân tích biến đổi Wavelet đa bậc, thuật toán thích ứng hình thái PVC, phân tích phổ công suất HRV) và khả năng phần cứng hạn chế của các thiết bị di động cầm tay thời điểm đó. Tác giả không dồn toàn bộ tải xử lý lên PDA mà thiết lập mô hình tính toán phân tán Máy khách (Client) - Máy chủ trung tâm (Server). Qua đó, hệ thống cung cấp phản hồi hai chiều ngay lập tức (hiển thị dạng sóng, nhịp tim, kết quả chẩn đoán và chuông cảnh báo), đồng thời xác lập khả năng cảnh báo sớm rung thất bằng cách phát hiện các chuỗi nhịp nhanh thất báo trước (đo lường thời gian âm đến khi khởi phát).

---

Cơ sở lý thuyết và phương pháp nghiên cứu

Cơ sở lý thuyết và khung phân tích

• Sinh lý điện học tim và cơ chế loạn nhịp: Xung động điện học bình thường khởi phát từ nút xoang (sinoatrial - SA node) ở tâm nhĩ phải, truyền qua nút nhĩ thất (atrioventricular - AV node), bó His (Bundle of His), các nhánh bó và mạng sợi Purkinje đến cơ tâm thất. Tín hiệu thể hiện qua ba thành phần: sóng P (khử cực tâm nhĩ), phức bộ QRS (khử cực tâm thất) và sóng T (tái cực tâm thất). Co bóp thất sớm (PVC) xuất hiện do một ổ phát nhịp lạc chỗ trong tâm thất hoạt động trước thời điểm dự kiến, tạo nên phức bộ QRS dị dạng, giãn rộng (độ rộng thông thường > 120 ms), không có sóng P đi trước và sóng T đảo chiều với dao động chính của QRS.

• Lý thuyết Biến đổi Wavelet (Wavelet Transform - WT): Biến đổi Wavelet liên tục (CWT) của tín hiệu $x(t)$ được xác định theo công thức: $$CWT_x(b, a) = \frac{1}{\sqrt{a}} \int_{-\infty}^{\infty} x(t) g^*\left(\frac{t - b}{a}\right) dt$$ Trong đó $g(t)$ là hàm wavelet mẹ, $a$ là tham số co giãn (scale/dilation, $a \neq 0$), $b$ là tham số dịch thời gian (translation).

  Biến đổi Wavelet rời rạc (DWT) sử dụng băng lọc dyadic gồm bộ lọc thông cao FIR ($h_1$) tương ứng với các hệ số wavelet và bộ lọc thông thấp FIR ($h_0$) tương ứng với các hệ số hàm tỷ lệ (scaling coefficients), kết hợp với phép giảm mẫu (down-sampling) theo lũy thừa của 2. Luận án lựa chọn họ wavelet trực giao kép 'bior2.6' làm wavelet mẹ nhờ đặc tính đối xứng thời gian, triệt tiêu sự dịch pha phi tuyến của tín hiệu được biến đổi, giúp bảo toàn vị trí thời gian của các đỉnh sóng.

• Hệ thống phân độ loạn nhịp Lown sửa đổi (Modified Lown's grading system): Tác giả sử dụng bảng phân loại gồm 5 cấp độ để phân loại mức độ nghiêm trọng:

  • Độ 0 (Grade 0): Bình thường - Không có PVC.
  • Độ 1 (Grade 1): PVC xuất hiện ngắt quãng, thỉnh thoảng (< 30 lần/giờ).
  • Độ 2 (Grade 2): PVC xuất hiện thường xuyên (> 30 lần/giờ).
  • Độ 3 (Grade 3): PVC lặp lại (3A: xuất hiện thành từng cặp/chùm đôi - couplets; 3B: chùm ba - salvos).
  • Độ 4 (Grade 4): Xuất hiện $\ge$ 3 PVC liên tiếp thành chuỗi và nhịp tim > 120 nhịp/phút (nhịp nhanh thất). Cấp độ này kích hoạt chuông báo động khẩn cấp.

Phương pháp nghiên cứu thực tế và Kiến trúc hệ thống

Hệ thống được xây dựng theo mô hình phân tán Client - Server:

+-------------------------------------------------------------+
|                     MÁY KHÁCH (CLIENT)                      |
|  - Thiết bị: PDA Sony Clie TH-55 (Palm OS 5.0, Wi-Fi)       |
|  - Phần mềm: GUI & TCP/IP (Visual Basic 6.0 + Mobile VB)    |
|  - Chức năng: Thu nhận ECG thô, hiển thị sóng, nhận kết quả |
|    phân tích & phát chuông báo động thời gian thực          |
+-------------------------------------------------------------+
                              |
       Giao thức TCP/IP qua Windows Sockets (Mạng LAN 11 Mbps)
       Truyền khối dữ liệu 512 mẫu / Phản hồi tham số phân tích
                              |
                              v
+-------------------------------------------------------------+
|                 MÁY CHỦ TÍNH TOÁN TỪ XA                     |
|  - Phần cứng: Laptop Compaq Presario R3000Z                 |
|  - Nền tảng: Ứng dụng Visual Basic 6.0 tích hợp máy chủ     |
|    tự động hóa MATLAB (MATLAB Automation Server)            |
|  - Phân tích trực tuyến:                                    |
|    + Phát hiện QRS qua DWT bậc 4 (D4), tích phân cửa sổ     |
|    + Phát hiện PVC qua DWT bậc 5, 6 (D5, D6) & bộ tham số   |
|      thích ứng từ 2 phút dữ liệu của từng bệnh nhân         |
|    + Phân loại mức độ loạn nhịp theo Lown sửa đổi           |
|    + Tính toán các chỉ số biến thiên nhịp tim (HRV)         |
+-------------------------------------------------------------+

1. Thuật toán phát hiện QRS:

   • Dữ liệu ECG được phân tích theo từng khối 512 mẫu. Năng lượng chính của phức bộ QRS tập trung trong dải tần 0,1 - 30 Hz, biểu diễn tốt nhất tại các mức phân giải bậc 3 (D3) và bậc 4 (D4). Tác giả chọn mức D4 vì số điểm dữ liệu giảm xuống còn 32 điểm (so với 64 điểm của D3), giúp tăng tốc độ xử lý.
   • Các điểm dữ liệu tại D4 được bình phương biên độ và đưa qua bộ tích phân cửa sổ trượt (moving window integrator).
   • Tín hiệu sau tích phân được so sánh với một ngưỡng cố định để xác định các cực đại địa phương tương ứng với đỉnh sóng R của QRS.
   • Cơ chế quét tìm kiếm ngược (search back): Nếu không tìm thấy cực đại trong khoảng thời gian quy định, thuật toán sẽ hạ thấp ngưỡng và quét lại đoạn tín hiệu trong 70 ms cuối cùng để tránh bỏ sót các phức bộ QRS có biên độ thấp.

2. Thuật toán phát hiện co bóp thất sớm (PVC):

   • Tín hiệu được phân giải qua DWT tại các mức bậc 5 (D5) và bậc 6 (D6). Mức bậc 7 (D7) hạn chế sử dụng do chứa nhiều nhiễu trôi đường đẳng điện.
   • Áp dụng một ngưỡng toàn cục (global threshold) nhằm triệt tiêu các thành phần tương ứng với phức bộ QRS bình thường.
   • Vị trí của PVC được xác định bằng cách đối chiếu các cực đại địa phương trong D5 và D6 thỏa mãn điều kiện: $\ge \text{Ngưỡng} \times \text{Cực đại toàn cục}$.
   • Khắc phục tính đa dạng hình thái của PVC bằng tập tham số thích ứng (Detection parameters), được trích xuất và tối ưu hóa từ 2 phút bản ghi ECG có chú giải của chính bệnh nhân đó.

3. Phương pháp đo lường độ chính xác và cảnh báo sớm:

   • Độ nhạy (Sensitivity - Se) và Độ đặc hiệu (Specificity - Sp) được tính theo công thức: $$\text{Độ nhạy (Sensitivity)} = \frac{\text{Số nhịp phát hiện} - \text{Âm tính giả}}{\text{Số nhịp phát hiện}} \times 100$$ $$\text{Độ đặc hiệu (Specificity)} = \frac{\text{Số nhịp phát hiện} - \text{Dương tính giả}}{\text{Số nhịp phát hiện}} \times 100$$
   • "Thời gian âm đến khi khởi phát" (Negative time to onset): Khoảng thời gian đo bằng giây tính từ thời điểm hệ thống phát chuông báo động loạn nhịp độ 4 (nhịp nhanh thất) đến thời điểm xuất hiện rung thất trên bản ghi điện tâm đồ.

4. Phương pháp phân tích biến thiên nhịp tim (HRV):

   • Xử lý các khoảng cách NN (khoảng RR bình thường từ nhịp xoang).
   • Miền thời gian: Nhịp tim trung bình (HR), độ lệch chuẩn của các khoảng cách NN (SDNN), căn bậc hai trung bình bình phương độ sai biệt giữa các khoảng NN kế tiếp (RMSSD).
   • Miền tần số: Sử dụng biến đổi Fourier hoặc mô hình phổ tự hồi quy để tính công suất phổ tổng (Total spectral power), công suất dải tần thấp (Low Frequency Power - LFP: 0,04 - 0,15 Hz), công suất dải tần cao (High Frequency Power - HFP: 0,15 - 0,4 Hz), công suất dải cao chuẩn hóa ($HFP_{\text{norm}}$) và tỷ số LFP:HFP.

Nguồn tư liệu và dữ liệu thực nghiệm

• Ngân hàng dữ liệu điện tâm đồ nhịp xoang bình thường MIT (NSR-DB): 10 bản ghi điện tâm đồ chuẩn.
• Ngân hàng dữ liệu loạn nhịp MIT-BIH (MIT-DB): 5 bản ghi điện tâm đồ có co bóp thất sớm đơn ổ.
• Ngân hàng dữ liệu nhịp nhanh thất Đại học Creighton (Cu-DB): Các bản ghi xuất hiện biến cố nhịp nhanh thất chuyển tiếp thành rung thất.
• Dữ liệu thử nghiệm lâm sàng: Bản ghi điện tâm đồ liên tục trong nghiên cứu giấc ngủ của một đối tượng cao tuổi có biến cố loạn nhịp và đau ngực; bản ghi điện tâm đồ của 2 đối tượng sau nhồi máu cơ tim (Subject A và Subject B) tại hai thời điểm: ngay sau biến cố loạn nhịp và đợt tái khám sau 1 năm.

---

Nội dung chính theo từng chương

Chương 1: Giới thiệu (Introduction)

Chương 1 thiết lập bối cảnh lâm sàng của các biến cố tim mạch đe dọa tính mạng, đặc biệt nhấn mạnh tầm quan trọng của phản ứng nhanh trong giai đoạn tiền viện nhằm hạn chế tổn thương cơ tim và ngăn ngừa đột tử. Tác giả chỉ ra vai trò trung tâm của tín hiệu điện tâm đồ và việc phân tích khoảng biến thiên nhịp tim (HRV) ngay trước các cơn nhịp nhanh thất.

Chương này trình bày chi tiết hạn chế của các hệ thống máy ghi Holter và máy theo dõi không dây đương thời, từ đó đề xuất giải pháp sử dụng PDA kết hợp với máy chủ xử lý từ xa thông qua mạng không dây. Tác giả đặt ra tuyên bố vấn đề (Statement of the Problem) tập trung vào việc tạo ra chỉ số "thời gian âm đến khi khởi phát" (negative time to onset) để phát hiện sớm các chuỗi nhịp nhanh thất trước khi tiến triển thành rung thất, đồng thời liệt kê chi tiết ba mục tiêu nghiên cứu của luận án.

Chương 2: Cơ sở kiến thức (Background)

Chương 2 cung cấp nền tảng lý thuyết toàn diện về các cấu phần tham gia vào đề tài:

• Hệ thống dẫn truyền điện học của tim: Mô tả chi tiết quá trình phát và truyền xung điện từ nút SA qua nút AV, bó His đến các sợi Purkinje, tương ứng với các dạng sóng P, phức bộ QRS và sóng T trên chuyển đạo chuẩn Lead II.
• Co bóp thất sớm (Premature Ventricular Contractions - PVC): Phân tích nguồn gốc sinh lý bệnh của các ổ phát nhịp tâm thất lạc chỗ, đặc điểm hình thái QRS giãn rộng không có sóng P đi trước, các quy luật phân bố (nhịp đôi, nhịp ba, nhịp bốn, chùm đôi, chùm ba) và ba cơ chế căn nguyên: cơ chế vào lại (reentry), hoạt động khởi kích do sau khử cực (triggered activity) và tính tự động tăng cao (enhanced automaticity). Tác giả dẫn chứng dữ liệu dịch tễ: trên 60% nam giới trung niên khỏe mạnh và trên 80% bệnh nhân sau nhồi máu cơ tim có xuất hiện PVC trên băng ghi Holter; hiện tượng R-on-T với tần suất trên 10 lần/giờ liên quan mật thiết đến nguy cơ đột tử.
• Các phương pháp phát hiện phức bộ QRS: Khảo sát có hệ thống các thuật toán phát hiện QRS cú pháp, phi cú pháp và lai ghép; cấu trúc tiền xử lý tuyến tính/phi tuyến kết hợp logic quyết định; phân tích ưu khuyết điểm của các phương pháp mạng nơ-ron và mô hình Markov ẩn. Tác giả đi sâu vào nguyên lý biến đổi Wavelet (WT), giải thích khả năng định vị đồng thời trong miền thời gian và miền tần số, tính ưu việt của hàm wavelet trực giao kép (Biorthogonal wavelet) trong việc bảo toàn hình thái sóng và định vị cặp cực đại modulo đối dấu để xác định đỉnh sóng R.
• Biến thiên nhịp tim (Heart Rate Variability - HRV): Phân tích cơ chế điều hòa thần kinh tim thông qua trương lực phó giao cảm (vagus nerve giải phóng acetylcholine) và trương lực giao cảm (giải phóng epinephrine và norepinephrine). Điểm lại các bằng chứng y văn về mối tương quan giữa sự suy giảm HRV với nguy cơ xuất hiện rung thất, nhịp nhanh thất và biến cố tử vong sau nhồi máu cơ tim cấp.
• Các hệ thống giám sát từ xa (Remote Monitoring): Tổng thuật các mô hình y tế từ xa trên thế giới (SHL Telemedicine, CSIRO Hospital Without Walls, hệ thống AMBULANCE), các giao thức truyền gói tin TCP/IP trên hạ tầng mạng PSTN, GSM, TDMA và mạng băng rộng, cùng tiềm năng ứng dụng của PDA trong giám sát sinh hiệu liên tục.

Chương 3: Tính hiệu quả của thiết bị theo dõi điện tâm đồ từ xa thời gian thực cầm tay (Effectiveness of a Handheld Real Time Remote ECG Monitor)

Chương 3 trình bày chi tiết thiết kế kỹ thuật, hiện thực hóa thuật toán và quy trình thử nghiệm thực nghiệm hệ thống giám sát:

• Hiện thực hóa phần mềm và cấu trúc mạng: Hệ thống phân tách thành hai thực thể kết nối qua giao thức TCP/IP trên nền mạng LAN không dây (tốc độ 11 Mbps). Phía máy khách (Client) sử dụng thiết bị PDA Sony Clie TH-55 chạy Palm OS 5.0 kết hợp các thư viện Mobile VB (Appforge) để thu nhận và gửi các khối 512 mẫu tín hiệu ECG thô. Phía máy chủ từ xa (Remote computation server) là máy tính xách tay Compaq Presario R3000Z chạy nền tảng tự động hóa MATLAB (MATLAB Automation Server) kết hợp giao diện Visual Basic 6.0 chạy ở chế độ chia sẻ phục vụ nhiều máy khách đồng thời.
• Quy trình phân tích Wavelet: Sử dụng hàm wavelet 'bior2.6', tín hiệu ECG được phân rã qua băng lọc dyadic. Khối 512 mẫu dữ liệu ban đầu được giảm xuống mức D4 còn 32 điểm dữ liệu để thực hiện thuật toán phát hiện QRS (bình phương, tích phân cửa sổ trượt, áp dụng ngưỡng cố định và tìm kiếm ngược 70 ms cuối), giúp giảm đáng kể thời gian tính toán. Phát hiện PVC dựa trên việc phân tích các mức phân giải D5 và D6 kết hợp với tập tham số thích ứng được thiết lập riêng cho từng bệnh nhân dựa trên 2 phút dữ liệu chú giải ban đầu.
• Phân loại loạn nhịp và thử nghiệm cảnh báo: Áp dụng hệ thống phân độ Lown sửa đổi. Khi phát hiện các chuỗi PVC $\ge$ 3 nhịp liên tiếp kèm nhịp tim > 120 nhịp/phút (Độ 4 - nhịp nhanh thất), máy chủ tự động kích hoạt cảnh báo gửi về PDA. Tác giả kiểm chứng trên cơ sở dữ liệu nhịp nhanh thất Cu-DB và đo lường thành công các giá trị "thời gian âm đến khi khởi phát" (negative time to onset) trước khi rung thất thực sự xuất hiện.

Bảng tổng hợp kết quả đo lường độ nhạy và độ đặc hiệu của các bộ phát hiện trên dữ liệu chuẩn được trình bày như sau:

Đối tượng thuật toán	Cơ sở dữ liệu thử nghiệm	Độ nhạy (%)	Độ đặc hiệu (%)
Phát hiện phức bộ QRS	MIT Normal Sinus Rhythm (NSR-DB)	99,x	99,x
Phát hiện phức bộ QRS	MIT Arrhythmia Database (MIT-DB)	99,x	99,x
Phát hiện co bóp thất sớm (PVC)	MIT Arrhythmia Database (MIT-DB)	87,x	87,x

Chương 4: Đánh giá các chỉ số biến thiên nhịp tim để dự đoán biến cố tim mạch sử dụng thiết bị theo dõi điện tâm đồ từ xa thời gian thực cầm tay (Evaluation of Heart Rate Variability Indices to Predict Cardiac Event Using a Real Time Handheld Remote ECG Monitor)

Chương 4 tập trung vào việc mở rộng năng lực của máy chủ tính toán trong việc trích xuất và giám sát các chỉ số HRV thời gian thực từ các khoảng RR nhận diện được:

• Khảo sát độ nhạy của các chỉ số HRV: Tiến hành tính toán và so sánh các chỉ số miền thời gian (HR, SDNN, RMSSD) và miền tần số (Total spectral power, LFP, HFP, $HFP_{\text{norm}}$, tỷ số LFP:HFP) giữa bản ghi điện tâm đồ của nhóm người bình thường và nhóm bệnh nhân suy tim sung huyết (CHF). Kết quả xác định các chỉ số có sự khác biệt rõ rệt và nhạy cảm nhất gồm có: nhịp tim (HR), chỉ số thống kê RMSSD, công suất phổ tổng (Total spectral power), công suất dải cao (HFP) và tỷ số LFP:HFP.
• Thử nghiệm dự đoán biến cố lâm sàng trong nghiên cứu giấc ngủ: Ứng dụng các chỉ số HRV nhạy cảm nói trên để phân tích dữ liệu điện tâm đồ ghi nhận từ một đối tượng nghiên cứu giấc ngủ bị xuất hiện cơn loạn nhịp tim và đau thắt ngực. Tác giả tiến hành phân tích sự biến thiên của nhịp tim trên 36 mốc thời gian (mỗi mốc 5 phút) và theo dõi chi tiết diễn biến của RMSSD, công suất phổ tổng, công suất dải thấp, $HFP_{\text{norm}}$ và tỷ số LFP:HFP trong khoảng thời gian 45 phút ngay trước khi xuất hiện cơn đau ngực. Dữ liệu thực nghiệm ghi nhận các biến đổi mang tính chu kỳ của công suất phổ tổng trước thời điểm loạn nhịp, tuy nhiên tác giả xác định các chu kỳ này trùng khớp với chu kỳ các giai đoạn chuyển động mắt nhanh (REM sleep cycles) của giấc ngủ. Ngoài hiện tượng chu kỳ này, văn bản ghi nhận không quan sát thấy sự biến đổi mang tính quy luật kết luận nào khác của các chỉ số HRV để dự đoán chắc chắn thời điểm khởi phát cơn đau ngực ở đối tượng này.

Chương 5: Phát triển thiết bị theo dõi điện tâm đồ từ xa cầm tay để đánh giá nguy cơ tim mạch dựa trên biến thiên nhịp tim (Development of a handheld remote ECG monitor to assess cardiac risk based on heart rate variability)

Chương 5 đánh giá khả năng ứng dụng của hệ thống giám sát từ xa trong việc theo dõi tiên lượng dài hạn ở bệnh nhân tim mạch sau giai đoạn cấp:

• Đánh giá theo dõi dài hạn ở bệnh nhân sau nhồi máu cơ tim: Tác giả tiến hành tính toán và so sánh các chỉ số HRV từ các bản ghi điện tâm đồ của hai bệnh nhân (Subject A và Subject B) thu nhận tại hai thời điểm riêng biệt: thời điểm thứ nhất là ngay sau khi kết thúc đợt loạn nhịp tim cấp tính, và thời điểm thứ hai là trong đợt tái khám lâm sàng được thực hiện sau đó 1 năm.
• Kết quả so sánh các chỉ số: Quá trình phân tích thực nghiệm cho thấy cả hai đối tượng đều thể hiện sự thay đổi rõ rệt trong đợt tái khám sau 1 năm: chỉ số RMSSD tăng lên, công suất phổ tổng (Total spectral power) tăng và tỷ số LFP:HFP tăng so với thời điểm ngay sau cơn loạn nhịp. Những chuyển biến này phản ánh sự phục hồi nhất định của trương lực điều hòa thần kinh tự chủ và cân bằng giao cảm - phó giao cảm sau tổn thương cơ tim ban đầu. Tác giả kết luận việc cá nhân hóa hệ thống giám sát cho từng bệnh nhân giúp cải thiện độ chính xác trong đo lường các tham số, hỗ trợ tích cực cho việc phân tầng nguy cơ và theo dõi tiên lượng lâu dài.

---

Kết quả và những đóng góp mới

Đóng góp mới về mặt lý luận và khoa học

1. Xác lập mô hình tính toán phân tán cho thiết bị y sinh di động: Luận án giải quyết mâu thuẫn giữa giới hạn phần cứng của thiết bị di động cá nhân và yêu cầu xử lý tín hiệu y sinh phức tạp bằng cấu trúc Client - Server thời gian thực. Bằng cách ủy quyền các phép tính nặng (biến đổi Wavelet đa cấp, tối ưu hóa thích ứng hình thái và tính toán phổ công suất) cho máy chủ trung tâm qua giao thức kết nối mạng chuẩn, hệ thống vừa duy trì được độ chính xác toán học vừa đảm bảo tính cơ động cho người dùng.
2. Lượng hóa thực nghiệm khái niệm "thời gian âm đến khi khởi phát": Thay vì cố gắng định vị thời điểm rung thất vốn vô cùng khó khăn và không thể đảo ngược, nghiên cứu chứng minh tính khả thi của việc thiết lập cảnh báo sớm bằng cách phát hiện các chuỗi nhịp nhanh thất trước đó theo hệ thống phân độ Lown sửa đổi, tạo ra khoảng thời gian can thiệp trước biến cố thực tế trên các bản ghi chuẩn của Đại học Creighton.
3. Xác định các chỉ số HRV nhạy cảm với suy tim sung huyết: Luận án đã lượng hóa và chỉ ra các chỉ số HRV có sự sai biệt rõ nét giữa người bình thường và đối tượng CHF gồm HR, RMSSD, Total spectral power, HFP và tỷ số LFP:HFP.

Đóng góp thực tiễn và giải pháp kỹ thuật

1. Hoàn thiện giải pháp phần mềm giám sát hai chiều: Xây dựng thành công ứng dụng trên máy khách PDA Sony Clie TH-55 (Palm OS 5.0, Mobile VB) giao tiếp liên tục với máy chủ tính toán MATLAB Automation Server / Visual Basic 6.0 trên máy tính xách tay Compaq Presario R3000Z qua Windows Sockets và TCP/IP.
2. Tối ưu hóa thuật toán phát hiện QRS và PVC:
   • Ứng dụng biến đổi wavelet trực giao kép 'bior2.6', giảm kích thước khối 512 mẫu xuống 32 điểm dữ liệu ở mức phân giải D4, kết hợp bộ tích phân cửa sổ trượt và cơ chế quét ngược 70 ms cuối, đạt độ nhạy và độ đặc hiệu ~99% trên dữ liệu MIT.
   • Phát triển giải pháp thích ứng tham số cá nhân hóa từ 2 phút dữ liệu chú giải ban đầu để nhận diện PVC qua các mức D5 và D6, đạt độ nhạy và độ đặc hiệu ~87% trên dữ liệu MIT-DB.
3. Kiến nghị và giải pháp đề xuất: Luận án đề xuất việc ứng dụng mô hình máy theo dõi cầm tay kết hợp máy chủ từ xa vào các dịch vụ cấp cứu tiền viện và chăm sóc sức khỏe gia đình; khuyến nghị sử dụng quy trình hiệu chuẩn cá nhân hóa 2 phút trước khi đưa thiết bị vào giám sát định kỳ để tối ưu hóa khả năng nhận diện loạn nhịp; đề xuất tích hợp giám sát HRV dài hạn vào các chương trình quản lý bệnh nhân sau nhồi máu cơ tim.

---

Hạn chế và hướng nghiên cứu tiếp

Hạn chế được ghi nhận từ văn bản

• Năng lực phần cứng độc lập của thiết bị cầm tay: Tại thời điểm thực hiện nghiên cứu, các thiết bị PDA chưa có đủ năng lực tính toán cũng như dung lượng pin để tự thực hiện các thuật toán phân tích ECG phức tạp trực tiếp trên thiết bị mà hoàn toàn phụ thuộc vào việc truyền tải dữ liệu về máy chủ từ xa.
• Hạ tầng truyền dẫn mạng: Hệ thống mới được thử nghiệm trong phạm vi mạng cục bộ không dây (WLAN) của khuôn viên trường đại học với tốc độ 11 Mbps; việc truyền dữ liệu qua các mạng diện rộng như mạng điện thoại công cộng (PSTN) hoặc mạng di động (GSM) thời kỳ đó được ghi nhận có tỷ lệ lỗi cao hoặc băng thông hạn chế dẫn đến mất mát gói tin.
• Tính khái quát của thuật toán PVC: Do hình thái co bóp thất sớm có sự thay đổi rất lớn giữa các cá thể, thuật toán không thể sử dụng một bộ thông số cố định chung mà bắt buộc phải có tập dữ liệu mẫu 2 phút đã được chú giải của từng bệnh nhân để thiết lập tham số thích ứng.
• Quy mô mẫu lâm sàng thực nghiệm: Phần đánh giá thực nghiệm dự đoán biến cố trước cơn đau ngực mới chỉ được thực hiện trên một đối tượng nghiên cứu giấc ngủ duy nhất; phần đánh giá theo dõi tiên lượng dài hạn sau nhồi máu cơ tim mới chỉ được tiến hành trên hai đối tượng (Subject A và Subject B). Do đó, các kết luận về sự biến thiên HRV trước cơn đau ngực chưa đủ dữ liệu khái quát hóa ngoài ảnh hưởng của chu kỳ giấc ngủ REM.

Hướng nghiên cứu tiếp

• Nâng cấp khả năng xử lý của thiết bị đầu cuối khi công nghệ vi xử lý và pin của các thiết bị cầm tay phát triển hơn trong tương lai, hướng tới việc thực hiện một phần hoặc toàn bộ thuật toán trực tiếp trên máy khách.
• Mở rộng thử nghiệm hệ thống truyền thông trên các hạ tầng viễn thông di động thế hệ mới có băng thông rộng và độ ổn định cao hơn mạng GSM/PSTN truyền thống.
• Mở rộng quy mô thử nghiệm lâm sàng trên số lượng lớn bệnh nhân suy tim sung huyết và bệnh nhân sau nhồi máu cơ tim để xác thực giá trị tiên lượng thống kê của các chỉ số HRV trong dự báo biến cố tim mạch.

---

Giá trị tham khảo

Luận án của Swaroop Swaran Singh mang lại giá trị tham khảo chuyên môn rõ ràng cho nhiều nhóm đối tượng học thuật và ứng dụng:

• Đối với nghiên cứu sinh và kỹ sư ngành Kỹ thuật Y sinh: Cung cấp phương pháp luận chi tiết về việc ứng dụng biến đổi Wavelet trực giao kép ('bior2.6') trong phân tích tín hiệu điện tâm đồ đa phân giải; kỹ thuật tối ưu hóa giảm mẫu dữ liệu để giảm tải tính toán mà vẫn bảo toàn đặc trưng hình thái sóng; phương pháp thiết kế bộ tích phân cửa sổ trượt và cơ chế tìm kiếm ngược để khắc phục hiện tượng bỏ sót đỉnh sóng.
• Đối với các nhà phát triển hệ thống Y tế từ xa (Telemedicine) và thiết bị y tế nhúng: Bản thiết kế kiến trúc phân tán giữa PDA và MATLAB Automation Server qua giao thức mạng TCP/IP là tài liệu tham khảo thực tiễn về cách giải quyết bài toán cân bằng tài nguyên phần cứng, quản lý luồng dữ liệu và thiết lập cơ chế phản hồi hai chiều kèm cảnh báo khẩn cấp.
• Đối với các bác sĩ chuyên khoa tim mạch và nhà nghiên cứu sinh lý học: Cung cấp cơ sở thực nghiệm về việc phân tầng nguy cơ loạn nhịp theo hệ thống Lown sửa đổi, khái niệm và phương pháp đo lường "thời gian âm đến khi khởi phát" rung thất, cũng như tập các chỉ số biến thiên nhịp tim (HRV) miền thời gian và miền tần số có độ nhạy cao trong việc phân biệt suy tim sung huyết và theo dõi phục hồi sau nhồi máu cơ tim.
• Các phần đáng tham khảo sâu nhất:
  • Tiểu mục 3.2.1 và 3.2.2 (Chương 3): Chi tiết toán học của biến đổi wavelet dyadic và lưu đồ thuật toán phát hiện QRS, thuật toán phát hiện PVC có tham số thích ứng.
  • Bảng 3.1 (Chương 3): Tiêu chuẩn phân loại loạn nhịp theo Lown sửa đổi để kích hoạt chuông cảnh báo.
  • Các mục 4.4, 4.4.1 và 4.4.2 (Chương 4): Phương pháp tính toán và các đồ thị phân tích phổ công suất HRV phân định trạng thái bình thường và suy tim sung huyết.

---

Câu hỏi thường gặp

1. Vì sao tác giả lựa chọn họ Wavelet trực giao kép ('bior2.6') thay vì các họ Wavelet khác để phân tích tín hiệu ECG?

Trong xử lý tín hiệu điện tâm đồ, hình dạng sóng trong miền thời gian có ý nghĩa chẩn đoán quyết định nhưng bài toán phát hiện đỉnh sóng không đòi hỏi phải tái tạo ngược lại tín hiệu ban đầu. Tác giả chọn họ wavelet trực giao kép ('bior2.6') vì chúng cung cấp tính đối xứng thời gian (temporal symmetry), từ đó ngăn ngừa hiện tượng lệch pha phi tuyến (non-linear phase shift) của tín hiệu sau biến đổi, giúp xác định chính xác vị trí thời gian của các đỉnh phức bộ QRS và co bóp thất sớm (PVC).

2. Khái niệm "thời gian âm đến khi khởi phát" (negative time to onset) được định nghĩa và đo lường như thế nào?

"Thời gian âm đến khi khởi phát" được định nghĩa là khoảng thời gian đo được từ thời điểm hệ thống phát chuông cảnh báo loạn nhịp khẩn cấp (khi phát hiện nhịp nhanh thất đạt mức Lown Độ 4: $\ge$ 3 PVC liên tiếp và nhịp tim > 120 nhịp/phút) cho đến thời điểm thực sự bắt đầu xuất hiện rung thất trên bản ghi điện tâm đồ. Chỉ số này mang giá trị âm xét theo tương quan thời gian trước biến cố, thể hiện khả năng cảnh báo sớm của hệ thống nhằm tạo điều kiện cho các can thiệp hồi sức cấp cứu kịp thời trước khi tim rơi vào trạng thái rung thất hoàn toàn.

3. Thuật toán phát hiện phức bộ QRS giảm tải tính toán trên máy chủ như thế nào?

Tín hiệu ECG được nạp vào máy chủ theo từng khối 512 mẫu. Phổ tần số chứa năng lượng chính của phức bộ QRS nằm trong khoảng 0,1 - 30 Hz. Khi thực hiện biến đổi Wavelet rời rạc (DWT) qua băng lọc dyadic, mức phân giải bậc 4 (D4) được lựa chọn vì số điểm dữ liệu cần phân tích giảm xuống chỉ còn 32 điểm (giảm một nửa so với 64 điểm ở mức D3 và giảm 16 lần so với 512 mẫu ban đầu). Các điểm này sau đó được bình phương biên độ và đưa qua bộ tích phân cửa sổ trượt để so sánh ngưỡng, giúp rút ngắn thời gian xử lý phục vụ phản hồi thời gian thực.

4. Tại sao thuật toán phát hiện co bóp thất sớm (PVC) phải sử dụng bộ thông số thích ứng riêng cho từng bệnh nhân?

Do hình thái điện học của các co bóp thất sớm (PVC) rất đa dạng và thay đổi phức tạp tùy thuộc vào vị trí của ổ phát nhịp lạc chỗ trong tâm thất và bệnh lý nền của từng cá thể, việc áp dụng một bộ ngưỡng hoặc thuật toán cố định duy nhất dẫn đến tỷ lệ âm tính giả hoặc dương tính giả cao. Để giải quyết sự thiếu nhất quán này, tác giả thiết lập cơ chế tham số thích ứng được xây dựng và tối ưu hóa từ đoạn dữ liệu điện tâm đồ mẫu dài 2 phút đã được chú giải của chính bệnh nhân đó, giúp bộ phát hiện đạt độ nhạy và độ đặc hiệu ~87%.

5. Phân tích biến thiên nhịp tim (HRV) trên đối tượng nghiên cứu giấc ngủ trước cơn đau thắt ngực cho kết quả gì?

Khi phân tích các chỉ số HRV nhạy cảm (HR, RMSSD, công suất phổ tổng, công suất dải cao chuẩn hóa, tỷ số LFP:HFP) trong 45 phút trước khi xuất hiện cơn đau ngực ở đối tượng nghiên cứu giấc ngủ, tác giả ghi nhận công suất phổ tổng có những dao động mang tính chu kỳ. Tuy nhiên, các biến đổi chu kỳ này được xác định là trùng khớp với các chu kỳ của giai đoạn giấc ngủ chuyển động mắt nhanh (REM sleep cycles) chứ không phải dấu hiệu báo trước cơn đau thắt ngực. Văn bản khẳng định không quan sát thấy sự thay đổi mang tính quy luật kết luận nào khác của các chỉ số biến thiên nhịp tim trước biến cố ở ca bệnh này.

---

Kết luận

Luận án tiến sĩ của Swaroop Swaran Singh đã thiết kế và đánh giá thành công một hệ thống theo dõi điện tâm đồ từ xa thời gian thực dựa trên kiến trúc phân tán giữa thiết bị cầm tay (PDA) và máy chủ tính toán qua giao thức TCP/IP. Bằng việc ứng dụng biến đổi wavelet trực giao kép 'bior2.6' và cơ chế tham số thích ứng cá nhân hóa, hệ thống đạt độ chính xác cao trong phát hiện phức bộ QRS (~99%) và co bóp thất sớm (~87%), đồng thời xác lập thành công khoảng "thời gian âm đến khi khởi phát" nhằm cảnh báo sớm rung thất thông qua nhận diện nhịp nhanh thất. Bên cạnh đó, luận án đã xác định các chỉ số biến thiên nhịp tim nhạy cảm (HR, RMSSD, công suất phổ tổng, HFP, LFP:HFP) phục vụ phân biệt suy tim sung huyết và theo dõi phục hồi sau nhồi máu cơ tim, đặt nền tảng kỹ thuật quan trọng cho các ứng dụng y tế từ xa trong chăm sóc tim mạch tiền viện.

Trích đoạn nội dung tài liệu

EFFECTIVENESS OF A HANDHELD REMOTE ECG MONITOR Swaroop Swaran Singh A dissertation submitted to the faculty of the University of North Carolina at Chapel Hill in partial fulfillment of the requirements for the degree of Doctor of Philosophy in the Department of Biomedical Engineering, School of Medicine. Chapel Hill 2006 Approved by, Henry S. Hsiao, PhD Carol L. Lucas, PhD Stephen R.

Quint, PhD Barbara Waag Carlson, PhD UMI Number: 3239195 UMI Microform 3239195 Copyright 2007 by ProQuest Information and Learning Company. All rights reserved. This microform edition is protected against unauthorized copying under Title 17, United States Code. ProQuest Information and Learning Company 300 North Zeeb Road P.

Box 1346 Ann Arbor, MI 48106-1346 © 2006 Swaroop S. Singh ALL RIGHTS RESERVED ii ABSTRACT Swaroop S. Singh: Effectiveness of a Handheld Remote ECG Monitor (Under the direction of Prof. Hsiao) This present study deals with designing a real-time remote handheld ECG monitoring system and evaluating its potential usefulness in early detection of heart conduction problems.

The raw ECG recordings were sent by the handheld monitor (client) to a remote server, which performed an on-line ECG analysis and sent the results back to the client. Real-time feedback provided to the client included display of ECG, results of ECG analysis and alarms (if required). The objective of this work was to determine its effectiveness in real-time identification of particular pattern preceding ventricular fibrillation. The remote server identified the occurrence of QRS complex and premature ventricular contractions and monitored ECG for ventricular tachycardia and variations in heart rate variability indices.

The sensitivity and specificity of the QRS detection to ECG recordings from MIT- Arrhythmia database were 99. Similarly these parameters of the premature ventricular contraction detection were 87. The time between alarm and the onset of ventricular fibrillation was measured on ECG recordings where premature ventricular contractions were found to lead to ventricular fibrillation. The remote monitor was able to successfully identify the onset on ventricular fibrillation.

Early detection could contribute to better response to an emergency intervention. iii HRV indices sensitive to the differences between normal and subjects with congestive heart failure were monitored in real-time. They were heart rate, statistical index RMSSD, total spectral power, high frequency power and the ratio of low frequency to high frequency power (LFP:HFP). The effectiveness of HRV indices was tested on an ECG recording of a sleep study subject, who experienced cardiac arrhythmia.

Cyclic changes observed in total spectral power prior to onset of cardiac arrhythmia could be attributed to REM sleep cycles. No other conclusive change in HRV indices was observed. The monitor’s usefulness in predicting long-term prognosis of post-MI subjects was tested on ECG recordings from two subjects made immediately after conclusion of cardiac arrhythmia and during a follow-up visit. Both showed higher RMSSD, total spectral power and LFP:HFP ratio.

Personalizing the monitor for each patient further improves its accuracy in measurement of various parameters. iv To my parents and my better half v TABLE OF CONTENTS LIST OF TABLES………………………………………………………………… x LIST OF FIGURES……………………………………………………………….1 Statement of Problem………………………………………………….1 Electrical activity of the heart……………………….2 Premature Ventricular Contractions…………………………………… 7 2.4 Heart Rate Variability………………………………….……………… 18 3 Effectiveness of Handheld Real Time Remote ECG Monitor….2 Remote Computation Server………………….2 QRS Detection/Classification Algorithm……….………………………………… 45 4 Evaluation of Heart Rate Variability Indices to Predict Cardiac Event Using a Real Time Handheld Remote ECG Monitor………….2 Remote Computation Server…….4 Heart Rate Variability……………………….1 Time domain measurements…………………………….2 Frequency domain measurements…………………….……………… 67 5 Development of a handheld remote ECG monitor to assess cardiac risk based on heart rate variability………………………………….2 Remote Computation Server…………………………………… 73 5.4 Heart Rate Variability…………………………………………… 74 5.1 Time domain measurements…………………………….2 Frequency domain measurements…………………….1 References……………………………………………………………… 87 APPENDIX………………………………………………………………… 88 ix LIST OF TABLES Table 3. Arrhythmia classification table……………………………………………. QRS sensitivity and specificity measurements on ECG records from NSR-DB data ………….

Sensitivity and specificity measurements by QRS & PVC detectors on ECG records from MITDB ……. Sensitivity and Specificity measurements of QRS detection on normal and arrhythmic ECG recordings……………………………………………. Summary of differences between various HRV indices……. Sensitivity and Specificity measurements of QRS detection on normal and arrhythmic ECG recordings…………………………………………….2 Summary of changes during follow-up visit………………………………… 80 x LIST OF FIGURES Figure 2.

Electrical stimulation of the heart…………………………………………… 6 Figure 2.
