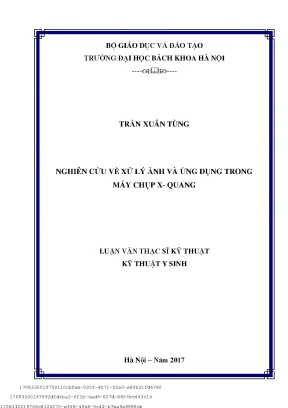

Nghiên Cứu Về Xử Lý Ảnh Và Ứng Dụng Trong Máy Chụp X-Quang

Chuyên khảo phân tích Nghiên ứu về xử lý hình ảnh và ứng dụng trong máy hụp x quang, đánh giá các khía cạnh quan trọng, đề xuất hướng nghiên cứu tiếp theo.

• Tác giả: Trần Xuân Tùng
• Người hướng dẫn: TS. Nguyễn Ngọc Văn
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Kỹ Thuật Y Sinh
• Đề tài: Nghiên Cứu Về Xử Lý Ảnh Và Ứng Dụng Trong Máy Chụp X-Quang
• Loại tài liệu: Luận Văn Thạc Sĩ
• Năm xuất bản: 2017
• Địa điểm: Hà Nội
