Tổng quan về giáo trình

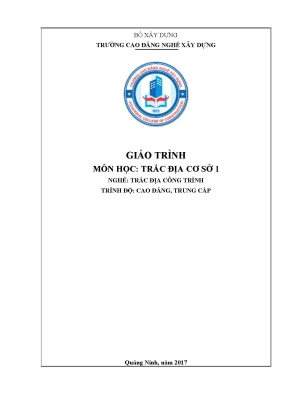

Giáo trình Trắc địa cơ sở 1 (Mã môn học: MH 09) do Trường Cao đẳng nghề Xây dựng thuộc Bộ Xây dựng tổ chức biên soạn và nghiệm thu năm 2017 tại Quảng Ninh. Môn học giữ vị trí mô-đun chuyên môn cơ sở trong chương trình đào tạo nghề Trắc địa công trình ở trình độ Cao đẳng và Trung cấp, đồng thời cung cấp kiến thức nền tảng cho học sinh, sinh viên các ngành Kỹ thuật xây dựng dân dụng và công nghiệp, Cấp thoát nước, Thủy lợi và Giao thông.

Mục tiêu học tập của giáo trình tập trung trang bị hệ thống lý thuyết về hình dạng, kích thước Trái Đất; cách xác định vị trí điểm trên hệ tọa độ cầu và hệ độ cao quốc gia; nguyên lý các phép chiếu bản đồ (Gauss-Kriuger, UTM, phép chiếu bằng); bản chất của lý thuyết sai số thực nghiệm; nguyên lý đo đạc cơ bản (đo góc, đo dài, đo cao) cùng cấu tạo của các thiết bị trắc địa thông dụng. Về mặt kỹ năng, tài liệu hướng dẫn giải các bài toán trắc địa cơ bản, tính chuyền phương vị, xử lý số liệu sổ đo, đánh giá độ chính xác và bình sai đơn giản lưới khống chế đo vẽ, đọc và sử dụng bản đồ, bình đồ, mặt cắt địa hình phục vụ thiết kế và thi công công trình.

Giáo trình gồm 8 chương với dung lượng 109 trang, được xây dựng theo phương pháp tiếp cận mô-đun hóa: kết hợp chặt chẽ giữa cơ sở toán học trắc địa, các quy định kỹ thuật hiện hành và bài tập định lượng minh họa. Điểm đặc thù của tài liệu là nội dung được biên soạn bám sát trang thiết bị hiện có tại các cơ sở đào tạo nghề và công trường xây dựng thực tế, giúp người học đọc hiểu và tuân thủ các quy trình, quy phạm kỹ thuật đo đạc bản đồ quốc gia.

Nội dung kiến thức cốt lõi

flowchart TD
    A["Chương 1: Cơ sở Trắc địa & Hệ quy chiếu<br>(WGS-84, VN-2000, Gauss, Phân mảnh bản đồ)"] --> B["Chương 2: Định hướng đường thẳng<br>(Phương vị A/α, Góc hai phương R, Bài toán Thuận - Nghịch)"]
    B --> C["Chương 3: Lý thuyết sai số<br>(Sai số ngẫu nhiên, m, θ, r, Sai số giới hạn 3m, Trọng số P)"]
    C --> D["Chương 4-6: Kỹ thuật & Thiết bị đo đạc<br>(Máy kinh vĩ 3T-5KП, Thước thép, Máy thủy chuẩn)"]
    D --> E["Chương 7: Lưới khống chế đo vẽ<br>(Đường chuyền đa giác, Bình sai số học)"]
    E --> F["Chương 8: Bản đồ & Mặt cắt địa hình<br>(Bình đồ tỷ lệ lớn, Mặt cắt dọc/ngang công trình)"]

Các chương/chủ đề chính

Cấu trúc giáo trình bao quát toàn diện các nội dung cơ bản của khoa học trắc địa qua 8 chương chuyên đề:

  • Chương 1: Những kiến thức trắc địa cơ bản (Trang 5–24): Trình bày khái niệm, lịch sử và phân cấp ngành trắc địa; hình dạng Trái Đất với bán kính trung bình $R = 6.371\text{ km}$, Elipsoid quy chiếu WGS-84 ($a = 6.378.137\text{ m}, \alpha = 1/298,2$); hệ tọa độ địa lý $(\varphi, \lambda)$, hệ tọa độ trắc địa $(B, L)$ và hệ độ cao tuyệt đối lấy mốc số $0,00\text{ m}$ tại trạm nghiệm triều Hòn Dấu (Đồ Sơn - Hải Phòng); phép chiếu Gauss-Kriuger múi $6^\circ$ (hệ Hà Nội-72 dùng Elipsoid Krasovski) và phép chiếu hình trụ ngang đồng góc UTM (hệ VN-2000); đánh giá ảnh hưởng độ cong Trái Đất đến đo dài ($R < 10\text{ km}$), đo cao ($d \le 100\text{ m}, q \le 1\text{ mm}$) và đo góc ($A \le 100\text{ km}^2, \Delta\theta'' \le 1''$); quy tắc phân mảnh, đánh số danh pháp tờ bản đồ từ tỷ lệ $1:1.000.000$ đến $1:500$.
  • Chương 2: Định hướng đường thẳng (Trang 25–34): Phân tích khái niệm góc phương vị thực ($A$), phương vị từ ($A_T$), phương vị trục múi ($\alpha$), góc từ thiên ($\delta$) và độ gần kinh ($\gamma$) qua công thức $\alpha = A_T \pm \delta \pm \gamma$; góc hai phương ($R$ từ $0^\circ$ đến $90^\circ$ theo 4 góc phần tư); công thức tính chuyền phương vị cho tuyến đường chuyền hở và khép kín qua các góc kẹp trái $\alpha_i$ hoặc góc kẹp phải $\beta_i$: $A_c = A_đ + \sum \alpha_i - n \cdot 180^\circ$; thuật toán giải hai bài toán trắc địa cơ bản: bài toán thuận (tính tọa độ $x_B, y_B, H_B$ từ điểm $A$, khoảng cách $d_{AB}$, góc dốc $\nu_{AB}$ và góc phương vị $\alpha_{AB}$) và bài toán nghịch (tính khoảng cách $d_{AB}$, góc dốc $\nu_{AB}$, góc hai phương $R_{AB}$ và phương vị $\alpha_{AB}$ từ tọa độ hai điểm $A, B$).
  • Chương 3: Lý thuyết sai số (Trang 35–43): Khái niệm phép đo cùng độ chính xác và không cùng độ chính xác; phân loại sai số thô, sai số hệ thống và sai số ngẫu nhiên; 4 đặc tính thống kê của sai số ngẫu nhiên ($\lim_{n \to \infty} [\Delta]/n = 0$); các tiêu chuẩn đánh giá độ chính xác: sai số trung bình ($\theta$), sai số trung phương ($m = \sqrt{[\Delta^2]/n}$), sai số xác suất ($r$), sai số giới hạn ($\Delta_{gh} = 3m$), sai số tương đối ($1/T = m/x$); phương pháp tính trị trung bình cộng $x$, sai số trung phương một lần đo $m = \sqrt{[vv]/(n-1)}$ và sai số trung phương của trị trung bình $m_x = m/\sqrt{n}$; kỹ thuật xử lý chuỗi đo không cùng độ chính xác có xét trọng số $P_i = C/m_i^2$.
  • Chương 4: Đo góc và thiết bị đo góc (Trang 44–55): Nguyên lý đo góc bằng (góc nhị diện) và góc đứng; cấu tạo máy kinh vĩ quang học (tiêu biểu như dòng máy 3T-5KП) với các bộ phận chính: ống kính (độ phóng đại $v_x = 25\times$, tầm ngắm $2,1\text{ m} \div \infty$, thị trường $1^\circ 65$, lưới chỉ ngắm), ống thủy dài (bán kính chỏm cầu $10 \div 100\text{ m}$, khoảng chia $2\text{ mm}$), ống thủy tròn, bàn độ ngang và bàn độ đứng; hệ thống 4 trục cơ bản ($VV, CC, QQ, TT$) và các điều kiện hình học kiểm nghiệm máy (trục đứng vuông góc trục ống thủy dài, trục ngắm vuông góc trục quay ống kính với sai số $2C$, trục đứng vuông góc trục quay ống kính với sai số $2i$).
  • Chương 5, 6, 7, 8 (Trang 56–109): Trình bày phương pháp và thiết bị đo chiều dài (thước thép, đo xa quang điện); kỹ thuật đo cao hình học và máy thủy chuẩn; thiết kế, đo đạc và tính toán bình sai đơn giản lưới khống chế đo vẽ dạng đường chuyền đa giác; quy trình thành lập, sử dụng bản đồ địa hình, bình đồ tỷ lệ lớn ($1:500$) và lập mặt cắt dọc, mặt cắt ngang địa hình phục vụ công trình xây dựng.

Progression logic của giáo trình vận hành tuần tự từ cấp độ vĩ mô (mặt cầu Trái Đất, hệ quy chiếu tọa độ) $\rightarrow$ vector hình học (định hướng đoạn thẳng, bài toán tọa độ) $\rightarrow$ công cụ xử lý toán học (lý thuyết sai số thực nghiệm) $\rightarrow$ thiết bị và phương pháp đo đạc đơn lẻ (góc, dài, cao) $\rightarrow$ tổ hợp mạng lưới khống chế $\rightarrow$ khai thác sản phẩm bản đồ và mặt cắt trong thi công thực tế.

Kiến thức nền tảng được xây dựng

  • Fundamental theories: Lý thuyết bề mặt Geoid và Elipsoid quy chiếu trong trắc địa; lượng giác cầu ứng dụng xác định độ biến dạng khi chuyển từ mặt cầu sang mặt phẳng; lý thuyết xác suất thống kê Gauss trong mô hình hóa sai số ngẫu nhiên.
  • Core principles: Nguyên lý phép chiếu hình trụ ngang đồng góc Gauss và UTM; nguyên lý bảo toàn phương vị và phân bố số gia tọa độ phẳng ($\Delta x = d \cdot \cos\alpha, \Delta y = d \cdot \sin\alpha$); nguyên lý đo chênh cao hình học ($h_{AB} = H_B - H_A$).
  • Essential frameworks: Khung phân mảnh và đánh phiên hiệu bản đồ địa hình quốc gia theo hệ quy chiếu VN-2000; mô hình bình sai số học có trọng số cho các chuỗi quan trắc thực địa.

Kỹ năng phát triển

  • Technical skills: Cân bằng máy kinh vĩ bằng bọt thủy tròn và bọt thủy dài; định tâm quang học/laser; ngắm và bắt tiêu qua lưới chỉ chữ thập; đọc trị số trên vành độ và vành du xích; kiểm tra các điều kiện hình học của máy kinh vĩ ($VV \perp TT, CC \perp QQ, VV \perp QQ$).
  • Analytical skills: Phân tích và phân loại các nguồn sai số (sai số thô, hệ thống, ngẫu nhiên); tính toán chuyển đổi giữa góc phương vị và góc hai phương theo từng góc phần tư; xác định sai số trung phương trọng số đơn vị và đánh giá độ chính xác chuỗi số đo.
  • Practical competencies: Giải thành thạo bài toán trắc địa thuận và nghịch; ghi chép, kiểm tra và xử lý số liệu sổ đo góc, đo dài, đo chênh cao; tính chuyền phương vị tuyến đường chuyền khép kín/hở; trích xuất cao độ và vẽ mặt cắt dọc, mặt cắt ngang địa hình từ bình đồ tỷ lệ lớn.

Phương pháp giảng dạy và học tập

Giáo trình Trắc địa cơ sở 1 được thiết kế theo phương pháp sư phạm tích hợp lý thuyết với thực hành nghề nghiệp:

[Khái niệm / Định lý] ──> [Thiết lập Công thức Toán] ──> [Ví dụ Tính toán Định lượng] ──> [Thao tác Thiết bị / Xử lý Sổ đo]

Mỗi chủ đề đều bắt đầu bằng bản chất vật lý và hình học của phép đo, tiếp nối bằng công thức toán học tường minh, các bảng xét dấu/bảng tính mẫu, và kết thúc bằng bài tập ứng dụng thực tế trên công trường.

classDiagram
    class MayKinhVi {
        +Truc dung VV
        +Truc ngam CC
        +Truc ngang QQ
        +Truc ong thuy TT
        +kiemTra2C()
        +kiemTra2i()
        +doGocBang()
        +doGocDung()
    }
    class SoLieuDoDac {
        +GocPhuongVi alpha
        +KhoangCach d
        +ChenhCao h
        +giaiBaiToanThuan()
        +giaiBaiToanNghich()
    }
    class LyThuyetSaiSo {
        +SaiSoTrungPhuong m
        +TrongSo P
        +SaiSoGioiHan 3m
        +tinhTriTrungBinh()
        +danhGiaDoChinhXac()
    }
    MayKinhVi --> SoLieuDoDac : Thu thap du lieu
    SoLieuDoDac --> LyThuyetSaiSo : Xu ly thong ke

Hệ thống bài tập và nghiên cứu tình huống được xây dựng cụ thể:

  • Bài tập định lượng: Tính chuyền phương vị đa giác có số liệu góc đo cụ thể (như ví dụ đa giác khép kín đo toàn bộ góc trong, góc ngoài tại Chương 2); tính tọa độ điểm mới từ số liệu góc kẹp trái, góc dốc và chiều dài nghiêng.
  • Tình huống xử lý sai số: Đánh giá độ chính xác kết quả đo chênh cao của 5 tổ đo độc lập với chiều dài tuyến truyền dẫn $S_i$ khác nhau ($2\text{ km}, 4\text{ km}, 3\text{ km}, 6\text{ km}, 12\text{ km}$) thông qua thiết lập trọng số $P_i = 12/S_i$.
  • Thực hành thiết bị: Quy trình kiểm nghiệm sai số trục ngắm ($2C$) và sai số chỉ tiêu bàn độ đứng ($2i$) trên máy kinh vĩ quang học 3T-5KП; kỹ thuật đo góc bằng theo phương pháp đo góc đơn và đo toàn vòng.

Phương pháp đánh giá kết quả học tập gồm ba phần: kiểm tra lý thuyết (khái niệm hệ tọa độ, phép chiếu, tính chất sai số), kiểm tra kỹ năng tính toán sổ đo/bình sai lưới trên giấy hoặc phần mềm, và kiểm tra thao tác thực hành trực tiếp trên máy đo tại bãi tập.

Hướng dẫn tự học khuyến nghị người học vẽ lại sơ đồ trục máy, tự tính toán lại các bảng số liệu mẫu trong giáo trình (bảng tính phương vị, bảng sai số có trọng số), và rèn luyện kỹ năng tra cứu danh pháp tờ bản đồ theo tọa độ kinh vĩ độ cho trước.

Điểm nổi bật và cập nhật

  • Hệ thống hóa tiến trình chuyển đổi hệ quy chiếu quốc gia: Giáo trình phân tích rõ ràng quá trình chuyển đổi kỹ thuật từ hệ tọa độ phẳng Gauss-Kriuger-HN72 (sử dụng Elipsoid Krasovski, điểm gốc tại Pulkovo - Liên Xô cũ) sang Hệ tọa độ quốc gia VN-2000 (áp dụng phép chiếu UTM, Elipsoid WGS-84, điểm gốc đặt tại Viện Nghiên cứu Địa chính Hà Nội, chính thức vận hành từ ngày 12/08/2000).
  • Phân tích so sánh đặc tính biến dạng hình học: Làm rõ ưu điểm của phép chiếu UTM so với Gauss nhờ cơ chế hình trụ ngang cắt Elipsoid theo hai cát tuyến cách kinh tuyến trục $180\text{ km}$ ($m = 1$ tại cát tuyến, $m = 0,9996$ tại kinh tuyến trục), giúp phân bố đều và giảm sai số biến dạng ở biên múi chiếu $6^\circ$.
  • Tích hợp ứng dụng thực tế trong 5 giai đoạn xây dựng công trình: Xác định chính xác vai trò và loại tài liệu trắc địa tương ứng trong từng giai đoạn:
    1. Quy hoạch: Khai thác bản đồ tỷ lệ nhỏ ($\le 1:1.000.000$) để vạch phương án tổng thể.
    2. Khảo sát: Lập yêu cầu đo vẽ bản đồ địa hình tỷ lệ lớn tại vị trí xây dựng.
    3. Thiết kế: Tính toán công trình trên nền bản đồ và trích xuất mặt cắt địa hình.
    4. Thi công: Chuyển điểm thiết kế ra thực địa và theo dõi tiến độ lắp ráp.
    5. Nghiệm thu và quản lý: Đo đạc kiểm tra kích thước hình học và quan trắc biến dạng công trình.
  • Tiếp cận công nghệ đo đạc hiện đại: Giới thiệu nguyên lý thành lập bản đồ địa hình từ kỹ thuật viễn thám, ảnh chụp vệ tinh/máy bay, ứng dụng máy toàn đạc điện tử và xử lý tính toán trắc địa khối lượng lớn bằng máy tính.

Đối tượng sử dụng giáo trình

graph LR
    GT["Giáo trình Trắc địa cơ sở 1 (MH 09)"] --> CD["Sinh viên Cao đẳng / Trung cấp<br>- Trắc địa công trình (Năm 1-2)<br>- Xây dựng Dân dụng & Công nghiệp<br>- Cấp thoát nước, Giao thông, Thủy lợi"]
    GT --> GV["Giảng viên & Cán bộ đào tạo<br>- Khung bài giảng chuẩn MH 09<br>- Ngân hàng bài tập & đề thi<br>- Hướng dẫn thực hành đo đạc"]
    GT --> KS["Kỹ thuật viên & Cán bộ hiện trường<br>- Tra cứu bài toán Thuận - Nghịch<br>- Tra cứu quy cách phân mảnh bản đồ<br>- Kiểm nghiệm thiết bị đo đạc"]
  • Sinh viên và hệ đào tạo: Tài liệu được biên soạn phục vụ trực tiếp cho học sinh, sinh viên năm thứ nhất và năm thứ hai trình độ Cao đẳng và Trung cấp nghề Trắc địa công trình; đồng thời là giáo trình cơ sở bắt buộc cho các ngành Kỹ thuật xây dựng dân dụng và công nghiệp, Kỹ thuật xây dựng công trình giao thông, Xây dựng thủy lợi - thủy điện, Cấp thoát nước và Kiến trúc.
  • Yêu cầu kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành khối kiến thức toán học phổ thông (lượng giác phẳng, hình học không gian, giải tích cơ bản), vật lý đại cương (quang hình học, đo lường cơ học) và vẽ kỹ thuật xây dựng.
  • Giảng viên chuyên ngành: Sử dụng giáo trình làm đề cương giảng dạy chuẩn cho mô-đun MH 09, khai thác hệ thống câu hỏi ôn tập cuối chương để biên soạn đề thi kết thúc học phần và xây dựng barem chấm điểm thực hành trắc địa xưởng/thực địa.
  • Kỹ sư và kỹ thuật viên công trường: Dùng làm tài liệu tra cứu các công thức giải bài toán trắc địa thuận - nghịch, tính chuyền phương vị góc trong/góc ngoài, quy tắc đọc số hiệu tờ bản đồ địa hình và phương pháp kiểm nghiệm sai số máy kinh vĩ trước khi đưa vào quan trắc thực tế.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Tài liệu phục vụ học sinh, sinh viên hệ Cao đẳng, Trung cấp khối ngành Trắc địa công trình, Kỹ thuật xây dựng, Cấp thoát nước và kỹ thuật viên hiện trường cần nắm vững phương pháp đo đạc cơ bản.

2. Cần kiến thức nền nào để học?

Người học cần nắm vững toán học lượng giác, hình học phẳng, xác suất thống kê cơ bản và quang hình học để tiếp thu lý thuyết máy kinh vĩ và các thuật toán tính tọa độ.

3. Điểm khác biệt của giáo trình so với các tài liệu trắc địa phổ thông khác?

Giáo trình phân tích chi tiết quy tắc chia mảnh bản đồ cho cả hai hệ Gauss và UTM quốc tế, tích hợp song song hệ tọa độ Hà Nội-72 và VN-2000, đồng thời cung cấp bảng tính mẫu cho các bài toán bình sai số học có trọng số.

4. Làm sao để tự học hiệu quả với giáo trình này?

Cần nắm chắc định nghĩa hình học, vẽ lại sơ đồ các trục máy kinh vĩ ($VV, CC, QQ, TT$), tự giải tuần tự các bài toán chuyền phương vị, bài toán thuận - nghịch và bài tập đánh giá sai số ở cuối mỗi chương trước khi đối chiếu đáp số.

5. Giáo trình có tài liệu bổ trợ nào kèm theo?

Cuối mỗi chương đều có hệ thống câu hỏi ôn tập lý thuyết, bài tập tính toán số liệu mẫu, sơ đồ phân mảnh tờ bản đồ địa hình tỷ lệ lớn và bảng quan hệ giữa góc phương vị với góc hai phương.

Kết luận

Giáo trình Trắc địa cơ sở 1 của Trường Cao đẳng nghề Xây dựng cung cấp khung tri thức cơ sở về khoa học trắc địa, chuẩn hóa các phép đo góc, đo dài, đo cao và phương pháp xử lý sai số thực nghiệm theo tiêu chuẩn ngành xây dựng.

Lộ trình học tập khuyến nghị bắt đầu từ môn học Trắc địa cơ sở 1 (MH 09), tiếp nối với Trắc địa cơ sở 2, Trắc địa công trình, Thực tập trắc địa tổng hợp ngoài thực địa và Trắc địa ảnh - Viễn thám.

Để nâng cao năng lực chuyên môn, người học nên kết hợp nghiên cứu các quy chuẩn kỹ thuật quốc gia do Cục Đo đạc, Bản đồ và Thông tin địa lý Việt Nam ban hành, cùng tài liệu hướng dẫn sử dụng máy toàn đạc điện tử và phần mềm bình sai trắc địa chuyên dụng.
