THÔNG TIN THƯ MỤC VÀ MÔ TẢ HỌC THUẬT GIÁO TRÌNH TÍN HIỆU BIỂN BÁO AN TOÀN

Tổng quan về giáo trình

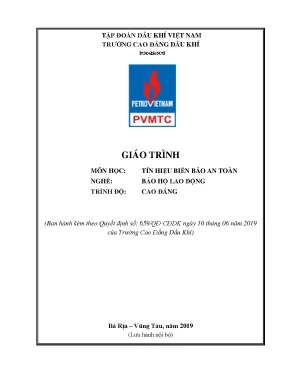

Giáo trình Tín hiệu Biển báo An toàn (Mã môn học: ATMT19MH13) là tài liệu giảng dạy chuyên ngành thuộc chương trình đào tạo nghề Bảo hộ lao động ở trình độ Cao đẳng và Trung cấp nghề, được ban hành theo Quyết định số 659/QĐ-CĐDK ngày 10 tháng 06 năm 2019 của Hiệu trưởng Trường Cao đẳng Dầu khí (Tập đoàn Dầu khí Việt Nam). Trong cấu trúc chương trình đào tạo gồm 135 tín chỉ với 2.835 giờ học, môn học có thời lượng 45 giờ (tương đương 3 tín chỉ), được bố trí giảng dạy sau khi người học đã hoàn thành các môn học chung như Pháp luật, Giáo dục chính trị và Tin học. Giáo trình do Thạc sĩ Nguyễn Ngọc Linh làm chủ biên cùng tác giả Phạm Lê Ngọc Tú biên soạn.

Mục tiêu đào tạo của giáo trình được xác lập cụ thể qua ba nhóm chuẩn đầu ra:

  • Về kiến thức (A1): Trình bày hệ thống khái niệm, thuật ngữ chuyên ngành về tín hiệu và biển báo; phân loại chính xác các hệ thống báo hiệu; diễn giải các quy định pháp luật và quy chuẩn kỹ thuật quốc tế cũng như tiêu chuẩn Việt Nam liên quan.
  • Về kỹ năng (B1): Nhận diện, lựa chọn và áp dụng đúng các loại tín hiệu, biển báo an toàn thích hợp tại các vị trí làm việc trong môi trường công nghiệp và sản xuất.
  • Về năng lực tự chủ và trách nhiệm (C1): Tuân thủ đầy đủ các quy chuẩn kỹ thuật an toàn, pháp luật an toàn vệ sinh lao động và nội quy doanh nghiệp.

Giáo trình được cấu trúc thành 4 chương nối tiếp từ lý luận tín hiệu học đại cương đến kỹ thuật nhận dạng và hệ thống hóa tiêu chuẩn công nghiệp. Điểm đặc thù của tài liệu là việc tích hợp cơ sở lý thuyết chuẩn hóa đồ họa quốc tế với bối cảnh vận hành thực tế tại các công trình khoan, khai thác, lọc hóa dầu và thi công xây lắp công nghiệp nặng.


Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Cấu trúc giáo trình phân bổ theo 4 chương học phần với tổng số 45 giờ học (22 giờ lý thuyết, 20 giờ thực hành/thảo luận và 3 giờ kiểm tra):

  • Chương 1: Khái niệm về tín hiệu, biển báo và vai trò của tín hiệu, biển báo trong lao động sản xuất (6 giờ - 4 LT, 2 TH): Cung cấp định nghĩa khoa học về tín hiệu dưới góc độ tín hiệu học (semiology); phân tích bản chất hai mặt của tín hiệu (mặt biểu hiện và mặt được biểu hiện); làm rõ vai trò cảnh báo trước các mối nguy hiểm, hỗ trợ phân biệt trạng thái vận hành của máy móc, đường ống công nghệ, chai chứa khí và hệ thống điện.
  • Chương 2: Màu sắc và thông tin trên tín hiệu, biển báo (8 giờ - 4 LT, 4 TH): Phân loại 4 nhóm biển báo cơ bản gồm Biển cấm (viền đỏ, gạch chéo 45 độ, nền trắng, biểu tượng đen), Biển cảnh báo (hình tam giác vàng, viền đen, biểu tượng đen), Biển quy định bắt buộc (hình tròn xanh lam, biểu tượng trắng), và Biển chỉ dẫn (hình chữ nhật/vuông nền xanh lá cây, xanh lam hoặc đỏ). Phân tích yêu cầu vật liệu chế tạo biển báo từ sắt thép, nhôm, mica, inox, decal đến vật liệu phản quang, dạ quang và từ tính.
  • Chương 3: Hệ thống tiêu chuẩn về tín hiệu, biển báo trên thế giới và Việt Nam (16 giờ - 7 LT, 7 TH, 2 KT): Khảo sát tiêu chuẩn quốc tế ISO 7010:2019/AMD 1:2020 (kết hợp nguyên tắc thiết kế màu sắc, đồ họa của ISO 3864-1, ISO 3864-3 và từ vựng ISO 17724); hệ thống tiêu chuẩn ANSI Z535 (từ Z535.1 đến Z535.6 của Viện Tiêu chuẩn Quốc gia Hoa Kỳ); tiêu chuẩn quốc gia TCVN 8092:2009, TCVN 5053:1990 về màu sắc/dấu hiệu an toàn và TCVN 5041-89 (ISO 7731-1986) về tín hiệu âm thanh báo nguy nơi làm việc.
  • Chương 4: Các hệ thống tín hiệu, biển báo an toàn trong lao động sản xuất, kinh doanh (15 giờ - 7 LT, 7 TH, 1 KT): Trình bày chi tiết danh mục biển báo kỹ thuật trong 6 lĩnh vực chuyên ngành: an toàn điện, an toàn hóa chất (theo hệ thống GHS/CLP với bảng phân loại mức độ độc tính, nguy cơ phơi nhiễm, hình đồ vận chuyển nguy hiểm), an toàn phòng chống cháy nổ, an toàn thi công xây dựng, an toàn thiết bị/máy móc cơ khí và an toàn công việc đặc thù (bức xạ ion hóa, không gian hạn chế).

Kiến thức nền tảng được xây dựng

Nền tảng lý luận của giáo trình dựa trên các nguyên lý khoa học chính xác:

  • Nguyên lý tín hiệu học: Giải thích cơ chế giao tiếp quy ước qua kênh thị giác và thính giác, xác lập mối quan hệ 1-1 giữa hình thức biểu hiện vật chất và nội dung thông điệp an toàn.
  • Hệ thống phân loại quy chuẩn: Quy ước 5 mã nhận diện theo tiêu chuẩn ISO 7010:
    • Loại E (Emergency exit and first aid - Thoát hiểm và cấp cứu);
    • Loại F (Fire safety - Phòng cháy chữa cháy);
    • Loại M (Mandatory action - Hành động bắt buộc);
    • Loại P (Prohibition - Cấm);
    • Loại W (Warning - Cảnh báo nguy hiểm).
  • Nguyên tắc đo lường quang học và âm học: Trị số tọa độ các điểm màu trên biểu đồ màu chuẩn của Ủy ban Kỹ thuật Chiếu sáng Quốc tế (CIE) theo TCVN 5053:1990; dải phổ ôcta âm thanh báo nguy tách biệt khỏi ngưỡng nghe thực của tiếng ồn môi trường nền theo TCVN 5041-89.

Kỹ năng phát triển

Người học được rèn luyện các nhóm năng lực kỹ thuật và chuyên môn:

  • Kỹ năng phân tích và đánh giá: Đọc hiểu các thông số kỹ thuật ghi nhãn hóa chất nguy hại (độc cấp tính, ăn mòn da, kích ứng mắt, tác nhân gây đột biến tế bào mầm, nguy hại môi trường thủy sinh); xác định mức độ suy giảm âm của thiết bị bảo hộ thính giác so với tín hiệu báo động.
  • Kỹ năng ứng dụng thực hành: Bố trí đúng vị trí, cự ly và vật liệu biển báo cho từng khu vực sản xuất như công trường xây dựng, kho nhiên liệu, trạm biến áp, xưởng cơ khí chế tạo và giàn khoan dầu khí.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng các phương pháp sư phạm định hướng thực hành và tích cực hóa người học:

Thành phần Phương pháp & Quy định chi tiết
Phương pháp giảng dạy Kết hợp thuyết trình ngắn, giảng dạy nêu vấn đề, hướng dẫn đọc tài liệu quy chuẩn kỹ thuật và giải quyết bài tập tình huống theo nhóm.
Tổ chức tự học & Thảo luận Sinh viên chia thành từng nhóm nhỏ từ 8–10 người; nhóm trưởng phân công nhiệm vụ nghiên cứu từng chuyên đề trước khi đến lớp, thực hiện báo cáo chuyên đề và thảo luận nhóm.
Yêu cầu chuyên cần Người học bắt buộc tham dự tối thiểu 70% tổng thời lượng các buổi học lý thuyết. Sinh viên vắng quá 30% số tiết lý thuyết không đủ điều kiện dự thi và phải học lại môn học.
Quy định đánh giá Áp dụng theo Thông tư số 09/2017/TT-LĐTBXH của Bộ Lao động – Thương binh và Xã hội. Thang điểm đánh giá từ 0 đến 10, làm tròn đến một chữ số thập phân và quy đổi sang điểm chữ, thang điểm 4.

Trọng số điểm môn học được xác lập theo cơ cấu:

  • Điểm đánh giá quá trình (Trọng số 40%): Bao gồm 01 bài kiểm tra thường xuyên dạng trắc nghiệm trên giấy sau 10 giờ học (đánh giá chuẩn A1, A2) và 02 bài kiểm tra định kỳ dạng trắc nghiệm trên giấy sau 20 giờ và 30 giờ học (đánh giá các chuẩn A1, A2, A3, B1, C1).
  • Điểm thi kết thúc môn học (Trọng số 60%): Bài thi trắc nghiệm thực hiện trên máy tính sau khi kết thúc toàn bộ thời lượng 45 giờ học (đánh giá tổng hợp các chuẩn A1, A2, A3, B1, C1).

Điểm nổi bật và cập nhật

Nội dung giáo trình phản ánh quá trình chuyển đổi và chuẩn hóa hệ thống quy chuẩn kỹ thuật trong lĩnh vực an toàn vệ sinh lao động:

  1. Thay thế và cập nhật tiêu chuẩn kỹ thuật: Giáo trình ghi nhận sự thay thế tiêu chuẩn cũ TCVN 2572-78 bằng TCVN 8092:2009 (hoàn toàn tương đương với tiêu chuẩn quốc tế ISO 7010:2003 và các bản sửa đổi bổ sung từ 1:2006 đến 4:2009). Đồng thời, cập nhật các yêu cầu của tiêu chuẩn sửa đổi ISO 7010:2019/AMD 1:2020 và bộ 6 tiêu chuẩn ANSI Z535 phiên bản 2011.
  2. Xu hướng loại bỏ văn bản chữ, chuẩn hóa đồ họa: Giáo trình phân tích luận cứ khoa học về việc loại bỏ hoàn toàn các ký tự chữ viết trên mặt biển báo an toàn chuẩn ISO 7010. Việc sử dụng ký hiệu tượng hình chuẩn hóa giúp ngăn ngừa hiểu sai lệch ngữ nghĩa do bất đồng ngôn ngữ trong môi trường lao động đa quốc gia (ví dụ: từ "Notausgang" trong tiếng Đức dễ bị người nói tiếng Anh hiểu nhầm nếu dùng dạng văn bản).
  3. Tích hợp hệ thống phân loại hóa chất toàn cầu GHS: Nội dung giáo trình cung cấp bảng hệ thống chi tiết các tiêu chí phân loại và yếu tố nhãn cảnh báo nguy cơ hóa chất nguy hiểm (từ Bảng 4.1 đến Bảng 4.64), bao gồm các chất tự cháy, peroxyt hữu cơ, sol khí dễ cháy, chất độc mãn tính môi trường thủy sinh và các mã nhận diện vận chuyển quốc tế.

Đối tượng sử dụng giáo trình

Tài liệu được biên soạn phục vụ các nhóm đối tượng cụ thể trong hệ thống giáo dục nghề nghiệp và quản lý an toàn công nghiệp:

  • Học sinh, sinh viên: Sinh viên theo học hệ Cao đẳng và Trung cấp chuyên ngành Bảo hộ lao động (thuộc khối nghề kỹ thuật an toàn - môi trường). Người học cần hoàn thành các học phần giáo dục đại cương trước khi tiếp cận môn học này để nắm vững các thuật ngữ pháp lý và cơ sở khoa học tự nhiên.
  • Giảng viên chuyên ngành: Sử dụng làm đề cương bài giảng chuẩn mực, tích hợp cấu trúc câu hỏi trắc nghiệm, bài tập tình huống thực tế và bảng phân loại quy chuẩn để tổ chức giảng dạy lý thuyết, hướng dẫn thảo luận nhóm và thiết kế ngân hàng đề thi trắc nghiệm trên máy tính.
  • Cán bộ giám sát an toàn (HSE) và người tự học: Tài liệu cung cấp cơ sở dữ liệu tra cứu về hệ thống mã số tham chiếu biển báo (mã E, F, M, P, W), bảng tra cứu kích thước hình học chuẩn 70 mm, trị số đo màu quang học và các văn bản quy phạm pháp luật phục vụ công tác thiết kế, lắp đặt biển báo tại nhà máy, xí nghiệp.

Câu hỏi thường gặp

1. Giáo trình này được biên soạn cho đối tượng nào?

Giáo trình phục vụ trực tiếp cho học sinh – sinh viên trình độ Cao đẳng và Trung cấp nghề ngành Bảo hộ lao động tại Trường Cao đẳng Dầu khí, đồng thời dùng làm tài liệu tham khảo cho cán bộ kỹ thuật an toàn tại các cơ sở sản xuất kinh doanh.

2. Môn học yêu cầu những kiến thức điều kiện nào?

Môn học ATMT19MH13 được bố trí học sau các môn học chung (Pháp luật, Tin học, Giáo dục chính trị, Ngoại ngữ). Người học cần có kiến thức cơ bản về pháp luật an toàn lao động và các nguyên lý khoa học đại cương.

3. Giáo trình có điểm gì khác biệt về mặt chuẩn hóa so với các tài liệu cũ?

Tài liệu cập nhật tiêu chuẩn TCVN 8092:2009 (tương đương tiêu chuẩn quốc tế ISO 7010), tích hợp bộ tiêu chuẩn ANSI Z535 của Hoa Kỳ, hệ thống hài hòa toàn cầu GHS về phân loại ghi nhãn hóa chất, và phân tích chi tiết mã số tham chiếu kỹ thuật cho từng biểu tượng an toàn độc lập với chữ viết.

4. Phương pháp học tập và điều kiện tích lũy môn học được quy định như thế nào?

Người học phải chủ động đọc tài liệu, chuẩn bị bài thảo luận nhóm từ 8–10 người, tham gia tối thiểu 70% số tiết lý thuyết trên lớp, hoàn thành 01 bài kiểm tra thường xuyên, 02 bài kiểm tra định kỳ (chiếm 40% trọng số) và đạt điểm yêu cầu trong kỳ thi kết thúc môn trắc nghiệm trên máy tính (chiếm 60% trọng số).

5. Giáo trình có những tài liệu bổ trợ và quy chuẩn tham chiếu nào?

Giáo trình tham chiếu trực tiếp đến các tài liệu:

  • Luật An toàn, vệ sinh lao động số 84/2015/QH13;
  • Kỹ thuật An toàn và Vệ sinh Lao động – Ngành Địa chất Dầu khí (NXB Đại học Quốc gia TP.HCM);
  • Tài liệu đào tạo an toàn hàng hóa nguy hiểm đường hàng không và đường biển của Airsafe Transport Training And Consultancy;
  • Hệ thống tiêu chuẩn TCVN 8092:2009, TCVN 5053:1990, TCVN 5041-89, ISO 3864-1, ISO 17724.

Kết luận

Giáo trình Tín hiệu Biển báo An toàn của Trường Cao đẳng Dầu khí hệ thống hóa toàn diện các quy chuẩn kỹ thuật, cơ sở tín hiệu học và phương pháp ứng dụng hệ thống nhận diện an toàn trong môi trường công nghiệp. Với cấu trúc 45 giờ phân bổ cân bằng giữa lý thuyết và bài tập tình huống, tài liệu cung cấp tiến trình đào tạo logic từ việc nhận thức bản chất tín hiệu, phân loại màu sắc – hình dạng hình học, tra cứu các bộ tiêu chuẩn TCVN, ISO, ANSI đến việc triển khai biển báo chuyên ngành tại hiện trường sản xuất. Đây là tài liệu cốt lõi giúp chuẩn hóa năng lực thực thi an toàn vệ sinh lao động cho người học chuyên ngành Bảo hộ lao động và cán bộ quản lý an toàn công nghiệp.
