Tổng quan về giáo trình

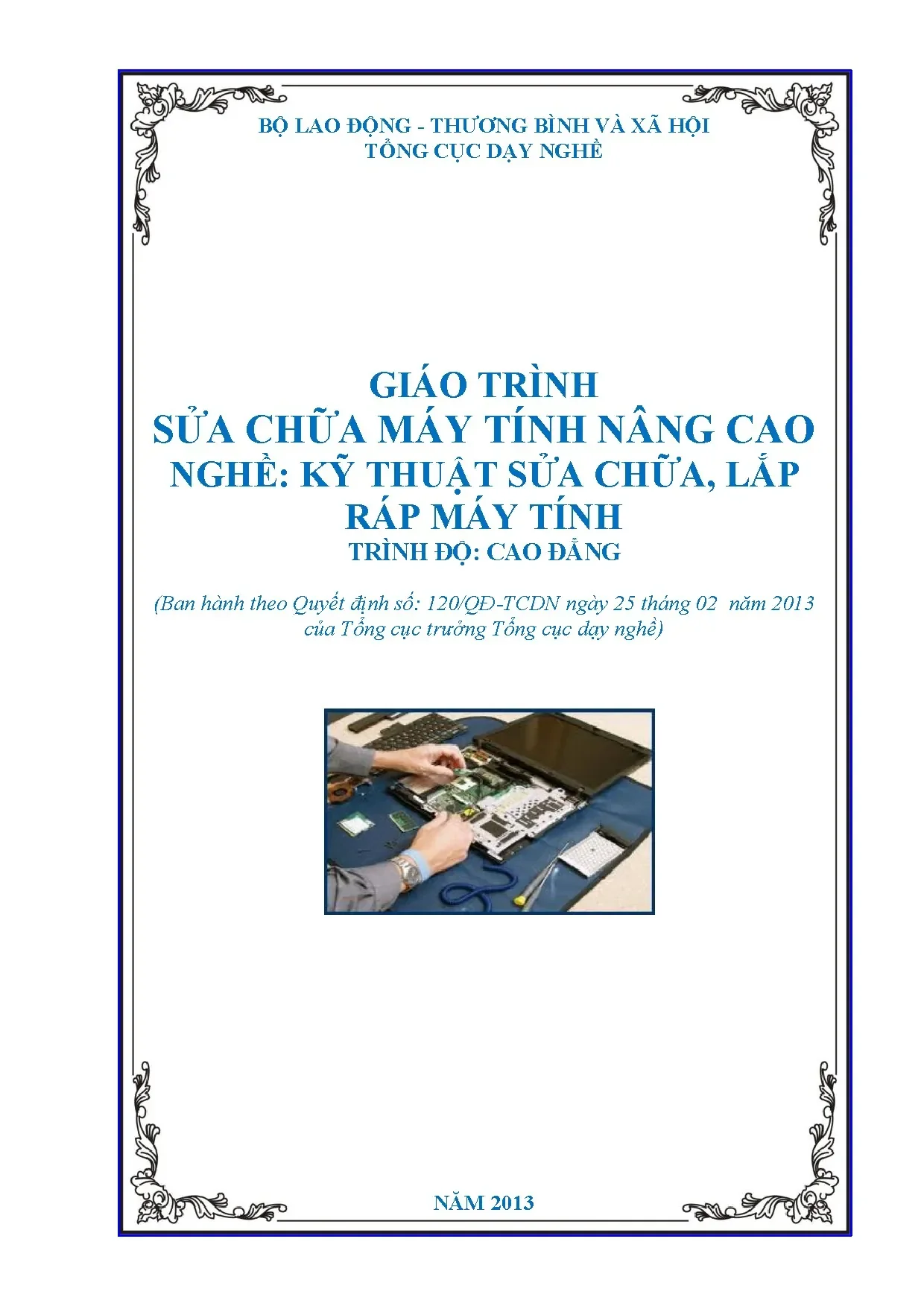

Giáo trình Sửa chữa máy tính nâng cao là tài liệu đào tạo chuyên môn nghề thuộc hệ Cao đẳng nghề Kỹ thuật sửa chữa, lắp ráp máy tính. Tài liệu được ban hành chính thức theo Quyết định số 120/QĐ-TCDN ngày 25 tháng 02 năm 2013 của Tổng cục trưởng Tổng cục Dạy nghề (Bộ Lao động - Thương binh và Xã hội), do Khoa Công nghệ Thông tin - Trường Cao đẳng Nghề Kỹ thuật Công nghệ biên soạn với sự chủ biên của tác giả Trí Đức Tâm.

Về vị trí trong chương trình đào tạo, mô đun (mã môn học: MĐ 27) được bố trí giảng dạy sau khi học sinh - sinh viên đã hoàn thành các học phần nền tảng: Kỹ thuật điện tử, Sửa chữa máy tính, Sửa chữa bộ nguồn, Kỹ thuật sửa chữa màn hình, Sửa chữa máy in và thiết bị ngoại vi, đồng thời được học song song với các môn học chuyên môn nghề khác.

Mục tiêu học tập của giáo trình trang bị cho người học hệ thống năng lực toàn diện:

  • Tháo lắp, nhận dạng đúng các linh kiện đặc thù của máy tính xách tay (Laptop);
  • Sử dụng thành thạo các công cụ chẩn đoán nhằm phát hiện và giải quyết lỗi phần cứng lẫn phần mềm;
  • Vận hành máy hàn chip chuyên dụng phục vụ việc sửa chữa bo mạch chủ (Mainboard);
  • Sửa chữa và thay thế màn hình hiển thị LCD;
  • Nâng cấp phần cứng (CPU, RAM, ổ cứng HDD);
  • Xử lý các sự cố trên linh kiện ngoại vi như bàn phím, TouchPad, pin (Battery), bộ sạc (Adapter) và card mạng không dây (Wireless).

Cấu trúc giáo trình gồm 8 bài học được phân bổ thành 150 giờ (48 giờ lý thuyết, 92 giờ thực hành, 10 giờ kiểm tra), tiếp cận trực tiếp vào các kỹ thuật phân tích mạch, chuẩn đoán theo lưu đồ và thao tác cơ khí chính xác trên thiết bị vi điện tử.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được triển khai tuần tự qua 8 bài chuyên đề với logic phát triển từ tổng quan cấu trúc phần cứng đến sửa chữa chuyên sâu từng khối chức năng:

Mã bài Tên bài học Phân bổ thời lượng (LT / TH / KT) Khái niệm & Trọng tâm kỹ thuật
MĐ23-01 Các thành phần chính của Laptop 3h / 2h / 0h Kiến trúc vi xử lý Mobile CPU, bộ nhớ So-DIMM, ổ đĩa 2.5", chuẩn nền tảng Intel Centrino / Centrino 2 (Carmel, Sonoma, Napa, Santa Rosa, Montevina).
MĐ23-02 Kiểm tra trước khi sửa chữa phần cứng 6h / 12h / 2h Quy trình chẩn đoán lỗi phần cứng - phần mềm, xử lý lỗi hệ điều hành và driver (Boot.ini, NTLDR, MBR, UAA High Definition Audio kb888111, Unknown Device), quy trình tháo lắp 12 bước.
MĐ23-03 BIOS và Update BIOS 5h / 5h / 0h Bản chất ROM BIOS/Flash ROM, Dual BIOS, quá trình kiểm tra POST, thiết lập CMOS Setup chi tiết, kỹ thuật nâng cấp và phục hồi BIOS.
MĐ23-04 Lỗi Chipset và phương pháp sửa chữa 10h / 18h / 2h Tương quan CPU - Chipset cầu Bắc/cầu Nam, chẩn đoán hỏng hóc, quy trình vận hành máy hàn chip, kỹ thuật làm chân chip (Reballing) và hấp/hàn chipset (Reflow/Reseat).
MĐ23-05 Bo mạch và vấn đề giải quyết sự cố 5h / 10h / 0h Sơ đồ khối Mainboard laptop, chẩn đoán lỗi tiếp xúc mối nối, phân tích và sửa chữa mạch nguồn vi sai đa cấp.
MĐ23-06 Nâng cấp máy Laptop 2h / 6h / 2h Phân tích tính tương thích của Chipset với CPU/RAM/HDD, kỹ thuật nâng cấp phần cứng và xử lý xung đột sau nâng cấp.
MĐ23-07 Sửa chữa màn hình 8h / 20h / 2h Cấu tạo màn hình tinh thể lỏng LCD, sửa chữa bo mạch cao áp (Inverter), thay thế khung sáng (BackLight), đèn nền CCFL và khắc phục đứt cáp tín hiệu.
MĐ23-08 Sửa chữa các thiết bị khác 9h / 19h / 2h Khắc phục liệt mạch bàn phím, sửa chữa bàn di chuột TouchPad, kiểm tra mạch bảo vệ pin (Battery) và đo kiểm bộ nguồn Adapter.

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập hệ thống lý thuyết kỹ thuật máy tính dựa trên các tiêu chuẩn công nghiệp:

  • Kiến trúc phần cứng chuyên dụng di động: Phân tích sự khác biệt giữa thiết bị để bàn và máy tính xách tay thông qua các chuẩn phần cứng như RAM So-DIMM (ngắn hơn Long-DIMM), ổ cứng từ tính 2.5" giao tiếp ATA/SATA, hệ thống làm mát cưỡng bức kết hợp ống đồng dẫn nhiệt và quạt điều tốc cảm biến nhiệt độ độc lập.
  • Tiêu chuẩn nền tảng di động Intel Centrino: Phân tích chi tiết 4 thế hệ Centrino ban đầu cùng thế hệ Centrino 2:
    • Carmel: CPU Pentium M (Banias/Dothan FSB 400MHz, L2 Cache 1MB), Chipset Intel 855 Family, Wireless Intel PRO.
    • Sonoma: CPU Pentium M Dothan tiến trình 90nm (FSB 533MHz, L2 Cache 2MB), Chipset Intel 915 Family.
    • Napa: CPU Dual-core Yonah, Chipset Mobile 945 Express.
    • Santa Rosa: CPU Merom, Chipset Intel Mobile 965 Express.
    • Centrino 2 (Montevina): CPU Penryn tiến trình 45nm (FSB 1066MHz), Chipset Mobile Intel GM45 Express, kết nối không dây Wi-Fi chuẩn n 5000 series (450Mbps) tích hợp WiMAX, tối ưu hóa công suất tiêu thụ giảm xuống mức 29W (so với 34W của thế hệ tiền nhiệm).
  • Hệ thống điều khiển vào/ra cơ sở (BIOS) và quản lý ngắt: Bản chất phân tầng của ROM BIOS/Flash ROM đóng vai trò trung gian giữa phần cứng và phần mềm, thực thi quá trình POST (Power On Self Test), chuyển giao quyền nạp hệ thống qua Master Boot Record (MBR). Thiết lập thông số CMOS nâng cao gồm phân bổ ngắt PCI IRQ, cấu hình chuẩn ATA/AT Bus Clock Selector (CLKI/3, CLKI/4), độ trễ DRAM Read/Write Wait States, LBA Mode cho đĩa cứng trên 528MB, và các trạng thái quản lý điện năng cho CPU (chế độ Doze Timer, Sleep Timer, Stop CPU 0MHz, Slow CPU 8MHz).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật cơ khí và vi điện tử: Thao tác chuẩn hóa quy trình 12 bước tháo lắp toàn bộ kết cấu máy tính xách tay từ vỏ ngoài, cụm tản nhiệt, CPU, RAM, card mở rộng đến bản lề và Panel màn hình LCD; kỹ năng sử dụng máy hàn chipset nhiệt lượng chuẩn để bóc tách, làm lại chân chì (Reballing) và hàn lại chip BGA vào bo mạch chủ.
  • Kỹ năng phân tích và chẩn đoán lỗi logic: Phân tích chuỗi xung POST; khoanh vùng sự cố phần mềm thông qua Last Known Good Configuration, Safe Mode, Recovery Console (sử dụng các lệnh Bootcfg /add /scan /rebuild, Fixboot, Fixmbr); xử lý lỗi driver xung đột gây lỗi màn hình xanh (BSOD) bằng công cụ Roll Back Driver hoặc định danh phần cứng qua Unknown Device Identifier và mã Device Instance Id.
  • Kỹ năng đo kiểm và phục hồi linh kiện: Đo đạc mạch cao áp kích sáng màn hình, xử lý đứt cáp tín hiệu truyền hình ảnh, sửa chữa đường mạch in dẫn điện bàn phím, kiểm thử điện áp ra của Adapter và dung lượng khối Cell pin.

Phương pháp giảng dạy và học tập

Phương pháp sư phạm tích hợp

Giáo trình áp dụng mô hình giảng dạy kết hợp chặt chẽ giữa lý thuyết kỹ thuật và thực hành kỹ năng xưởng máy. Tỷ trọng thực hành chiếm hơn 61% tổng thời lượng mô đun (92/150 giờ), đảm bảo mỗi nội dung nguyên lý đều có bài tập thao tác trực tiếp trên thiết bị phần cứng thật đi kèm.

Giảng viên tổ chức lớp học theo phương thức thị phạm thao tác chuẩn (như quy trình bôi keo tản nhiệt, tra khóa ốc CPU, gắn cáp tín hiệu màn hình, gắp chipset bằng máy hàn nhiệt), sau đó sinh viên trực tiếp lặp lại quy trình dưới sự giám sát an toàn kỹ thuật.

Bài tập thực hành và tình huống thực tế

Giáo trình thiết kế các bài thực hành mang tính quy chuẩn hóa:

  • Thực hành tháo lắp máy tính xách tay: Triển khai theo trình tự 12 bước nghiêm ngặt:
    1. Tháo Adapter và Pin
    2. Tháo nắp đậy bộ tản nhiệt
    3. Tháo card TV Tuner
    4. Tháo bộ phận tản nhiệt
    5. Tháo đĩa cứng 2.5"
    6. Tháo CPU (vặn ốc khóa socket ngược chiều kim đồng hồ)
    7. Tháo thanh RAM So-DIMM
    8. Tháo Card Wireless và ăng-ten
    9. Tháo Card Bluetooth
    10. Tháo vỏ máy chính, bàn phím, ổ quang DVD RW, cáp LID và cụm TouchPad
    11. Tháo Panel màn hình LCD
    12. Tháo cụm Camera và dây dẫn ngầm.
  • Tình huống sự cố hệ thống và Driver: Xử lý lỗi card âm thanh độ phân giải cao High Definition Audio không phát âm thanh bằng cách cài đặt gói bổ trợ kb888111 (chọn file kb888111xpsp1.exe hoặc kb888111xpsp2.exe), vô hiệu hóa rồi quét lại qua Device Manager; sử dụng tiện ích HunterSoft Unknown Device Identifier để giải mã chip uGuru Micro Processor và cài đặt đúng tiện ích Abit Guru.
  • Tình huống hỏng hóc dữ liệu phân vùng khởi động: Sử dụng đĩa cài đặt cứu hộ kích hoạt môi trường dòng lệnh Recovery Console để phục hồi tập tin cấu hình Boot.ini và viết lại bản ghi khởi động gốc MBR.

Phương pháp đánh giá và tự học

  • Đánh giá định kỳ: Hệ thống bài kiểm tra được bố trí sau các bài học cốt lõi (Bài 2, Bài 4, Bài 6, Bài 7, Bài 8), mỗi bài kiểm tra chiếm thời lượng 2 giờ, đánh giá trên 2 tiêu chí: tốc độ thao tác chuẩn xác và độ chính xác khi chẩn đoán, sửa chữa linh kiện hỏng.
  • Hướng dẫn tự nghiên cứu: Giáo trình yêu cầu sinh viên rèn luyện nguyên tắc an toàn: ngắt toàn bộ nguồn điện và pin trước khi tiếp xúc bo mạch; quy trình sao lưu toàn bộ dữ liệu ra thiết bị lưu trữ ngoài trước khi can thiệp vào phân vùng đĩa cứng hoặc nạp Flash ROM BIOS; tra cứu sơ đồ chân và mã hiệu linh kiện từ website chính thức của nhà sản xuất phần cứng.

Điểm nổi bật và cập nhật

  • Tính quy chuẩn hóa trong thao tác cơ điện tử: Giáo trình loại bỏ phương pháp sửa chữa thử sai mang tính cảm tính, thay vào đó xây dựng quy trình logic hóa: chẩn đoán từ ngoài vào trong, từ lỗi phần mềm/driver đến lỗi tiếp xúc cơ học, lỗi linh kiện cắm rời và cuối cùng là lỗi bo mạch vi xử lý/chipset BGA.
  • Chi tiết hóa các thông số kỹ thuật BIOS chuyên sâu: Khác với các tài liệu hướng dẫn sử dụng thông thường, giáo trình phân tích cặn kẽ các thông số điều khiển xung nhịp và bus hệ thống trong CMOS Setup như Synchronous AT Clock (CLKI/3 đến CLKI/6), Typematic Rate, chế độ ẩn làm tươi Hidden Refresh Option và các cấu hình ngắt mở rộng cho card mở rộng PCI.
  • Phân loại công nghệ tản nhiệt và quản lý năng lượng: Phân tích cơ chế tản nhiệt cưỡng bức qua ống đồng dẫn nhiệt khép kín và quạt điều tốc theo cảm biến nhiệt, kết hợp các chế độ tiết kiệm năng lượng cấp độ vi xử lý Intel SL (Doze Timer, Sleep Timer, giảm xung về 8MHz hoặc ngắt xung 0MHz).
  • Ứng dụng thực tiễn trong công nghiệp sửa chữa: Giáo trình đưa trực tiếp quy trình vận hành máy hàn chip công nghiệp và kỹ thuật Reballing chân chì chipset vào chương trình học, phản ánh đúng yêu cầu kỹ thuật tại các trung tâm bảo hành và sửa chữa phần cứng chuyên nghiệp.

Đối tượng sử dụng giáo trình

  • Sinh viên đào tạo chính quy: Sinh viên trình độ Cao đẳng nghề ngành Kỹ thuật sửa chữa, lắp ráp máy tính, chuẩn bị bước vào giai đoạn thực hành tay nghề chuyên sâu và thực tập tốt nghiệp.
  • Điều kiện tiên quyết (Prerequisites): Người học bắt buộc phải hoàn thành các mô đun cơ sở gồm: Kỹ thuật điện tử (nắm vững linh kiện thụ động, bán dẫn, IC logic), Sửa chữa máy tính (cấu trúc máy tính để bàn), Sửa chữa bộ nguồn (nguyên lý nguồn xung Switching), Kỹ thuật sửa chữa màn hình và Sửa chữa máy in và thiết bị ngoại vi.
  • Giảng viên và cơ sở đào tạo nghề: Giảng viên chuyên ngành Công nghệ thông tin sử dụng giáo trình để biên soạn đề cương bài giảng, thiết kế bài tập tình huống sự cố tại xưởng và lập tiêu chí chấm điểm kỹ năng nghề.
  • Kỹ thuật viên phần cứng: Tài liệu dùng cho kỹ thuật viên tại các trung tâm dịch vụ tin học tra cứu nhanh quy trình tháo lắp các dòng máy xách tay, thông số thiết lập CMOS và các mã lệnh phục hồi hệ thống khởi động.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng người học nào?

Giáo trình được thiết kế chuẩn hóa cho sinh viên hệ Cao đẳng nghề ngành Kỹ thuật sửa chữa, lắp ráp máy tính thuộc khung đào tạo của Tổng cục Dạy nghề, đồng thời phù hợp cho kỹ thuật viên sửa chữa máy tính muốn nâng cao tay nghề xử lý phần cứng máy tính xách tay.

2. Cần chuẩn bị kiến thức nền tảng nào trước khi học mô đun này?

Người học cần hoàn thành 5 mô đun tiên quyết: Kỹ thuật điện tử, Sửa chữa máy tính cơ bản, Sửa chữa bộ nguồn, Kỹ thuật sửa chữa màn hình, Sửa chữa máy in và thiết bị ngoại vi để có đủ kiến thức về an toàn điện, đo kiểm linh kiện và cấu trúc mạch điện tử.

3. Điểm khác biệt của giáo trình này so với các tài liệu máy tính thông thường là gì?

Giáo trình tập trung chuyên sâu vào phần cứng đặc thù của máy tính xách tay (Laptop), bao gồm quy trình tháo lắp 12 bước chi tiết, kỹ thuật can thiệp mạch nguồn bo mạch chủ, kỹ thuật sử dụng máy hàn chip BGA (làm chân, hấp, hàn chip) và sửa chữa bo cao áp màn hình LCD thay vì chỉ dừng lại ở việc cài đặt phần mềm hay sửa chữa máy để bàn (Desktop).

4. Phương pháp tự học giáo trình này như thế nào để đạt hiệu quả cao?

Người học cần kết hợp đọc hiểu sơ đồ khối, đối chiếu các thông số kỹ thuật BIOS với việc thực hành trực tiếp trên các dòng máy tính xách tay mẫu; tuân thủ các bước tháo lắp an toàn và thực hành các thao tác phục hồi hệ thống dòng lệnh (Recovery Console, Fixmbr, Fixboot) trước khi can thiệp phần cứng phức tạp.

5. Có những tài liệu bổ trợ hoặc kênh thông tin hỗ trợ nào đi kèm?

Giáo trình cung cấp danh mục tài liệu tham khảo chuyên ngành trang 159, các tiện ích phần mềm như HunterSoft Unknown Device Identifier, gói điều khiển âm thanh kb888111, đĩa cài đặt hệ điều hành và các thông tin phản hồi chuyên môn trực tiếp qua Khoa Công nghệ Thông tin - Trường Cao đẳng Nghề Kỹ thuật Công nghệ (Đông Anh, Hà Nội).

Kết luận

Giáo trình Sửa chữa máy tính nâng cao (Mã mô đun: MĐ 27) là tài liệu đào tạo nghề chuẩn mực, cung cấp hệ thống kiến thức toàn diện và quy trình kỹ thuật sửa chữa phần cứng máy tính xách tay từ mức độ cấu hình hệ thống, thiết lập BIOS đến kỹ thuật can thiệp vi mạch bán dẫn và chipset BGA.

Lộ trình học tập được thiết kế khoa học: đi từ nhận diện cấu trúc linh kiện di động $\rightarrow$ chẩn đoán lỗi phần mềm và kỹ thuật tháo lắp $\rightarrow$ quản trị BIOS $\rightarrow$ sửa chữa Chipset, Bo mạch, Nguồn $\rightarrow$ phục hồi Màn hình LCD và thiết bị ngoại vi. Tài liệu là căn cứ chuyên môn vững chắc phục vụ công tác giảng dạy, học tập và chuẩn hóa kỹ năng nghề sửa chữa phần cứng máy tính theo tiêu chuẩn của Tổng cục Dạy nghề.
