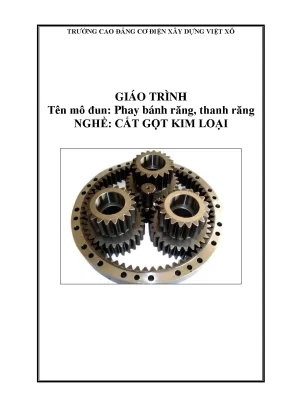

GIÁO TRÌNH MÔ ĐUN: PHAY BÁNH RĂNG, THANH RĂNG (MÃ MÔ ĐUN: MĐ 25) – NGHỀ CẮT GỌT KIM LOẠI

Tổng quan về giáo trình

Giáo trình mô đun "Phay bánh răng, thanh răng" (Mã mô đun: MĐ 25) là tài liệu đào tạo chuyên môn thuộc chương trình đào tạo nghề Cắt gọt kim loại của Trường Cao đẳng Cơ điện Xây dựng Việt Xô. Trong cấu trúc đào tạo của ngành cơ khí chế tạo, mô đun này được bố trí giảng dạy sau khi người học đã hoàn thành các môn học chung và các mô đun kỹ thuật cơ sở bắt buộc bao gồm MĐ 18, MĐ 19, MĐ 21 và MĐ 24.

Mục tiêu học tập của giáo trình được xác định cụ thể trên ba phương diện:

  • Về mặt kiến thức: Cung cấp đầy đủ cơ sở tính toán các thông số hình học cơ bản của các loại bánh răng và thanh răng; trình bày các yêu cầu kỹ thuật tiêu chuẩn; xác lập quy trình công nghệ và phương pháp phay; nhận diện nguyên nhân và biện pháp phòng ngừa các dạng sai hỏng trong quá trình cắt gọt.
  • Về mặt kỹ năng: Đào tạo năng lực lựa chọn chính xác dụng cụ cắt (dao phay mô đun đĩa, dao phay ngón, dao góc đơn), dụng cụ đo kiểm chuyên dụng và đồ gá; tính toán phân độ đơn giản, phân độ vi sai và thiết lập bộ bánh răng thay thế khi gia công rãnh xoắn; thực hiện gia công bánh răng, thanh răng đạt độ chính xác kỹ thuật, đảm bảo an toàn lao động và vệ sinh công nghiệp.
  • Về năng lực tự chủ và trách nhiệm: Rèn luyện khả năng làm việc độc lập hoặc theo nhóm, tuân thủ kỷ luật xưởng, tổ chức nơi làm việc khoa học, bảo dưỡng thiết bị máy phay và dụng cụ đo.

Giáo trình được cấu trúc thành 5 bài học chuyên sâu theo logic phát triển công nghệ từ dạng bề mặt phẳng - trụ đơn giản đến các biên dạng xoắn và côn phức tạp:

  1. Bài 1: Phay bánh răng trụ răng thẳng
  2. Bài 2: Phay bánh răng trụ răng nghiêng
  3. Bài 3: Phay thanh răng thẳng
  4. Bài 4: Phay thanh răng nghiêng
  5. Bài 5: Phay bánh răng côn răng thẳng

Điểm đặc sắc của giáo trình là tính thực nghiệm và định lượng cao. Toàn bộ quy trình công nghệ đều được chuẩn hóa bằng công thức giải tích, sơ đồ phân độ, bảng tra dao tiêu chuẩn và các bước hiệu chỉnh chiều sâu cắt dựa trên kết quả đo lường thực tế.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình gồm 5 bài học trọng tâm, được sắp xếp theo trình tự tăng dần về độ phức tạp công nghệ và yêu cầu điều chỉnh máy:

  • Bài 1: Phay bánh răng trụ răng thẳng
    Tập trung vào hệ thống thông số hình học cơ sở: mô đun ($m = P/\pi$), số răng ($Z = D_p/m$), đường kính vòng chia ($D_p = m \cdot Z$), đường kính vòng đỉnh ($D_a = m(Z + 2)$), đường kính vòng chân ($D_c = m(Z - 2.5)$), góc ăn khớp ($\alpha_0 = 20^\circ$), chiều cao răng ($H = 2.25m$). Trình bày kỹ thuật gá đặt đầu phân độ ($N = 40$), tính toán chia độ gián tiếp ($n = 40/Z$), phương pháp rà gá tâm phôi và chọn dao theo bộ dao tiêu chuẩn (bộ 8 dao, 15 dao, 26 dao). Hướng dẫn quy trình cắt thô ($t = 2/3H$), cắt tinh ($t = 1/3H$) và kỹ thuật kiểm tra khoảng pháp tuyến chung $W$.
  • Bài 2: Phay bánh răng trụ răng nghiêng
    Phân tích các thông số trong không gian xoắn: mô đun pháp tuyến ($m_n$), mô đun biểu kiến ($m_s = m_n/\cos\beta$), góc xoắn ($\beta$), bước xoắn rãnh ($P_x = \pi D_p / \tan\beta$), số răng tương đương ($Z_{td} = Z/\cos^3\beta$). Thiết lập phương trình động học nối trục vít me bàn máy với trục phụ đầu phân độ qua tỉ số truyền bánh răng thay thế $i = (N \cdot T)/P_x = P_m/P_x$. Hướng dẫn nguyên tắc xoay bàn máy theo góc xoắn $\beta$ và cách bố trí bánh răng trung gian cho rãnh xoắn trái hoặc rãnh xoắn phải.
  • Bài 3: Phay thanh răng thẳng
    Trình bày các kích thước thanh răng: bước răng ($P = \pi m$), chiều dày răng ($S_p = \pi m / 2$), chiều cao răng ($H = 2.25m$), góc rãnh răng $40^\circ$. Cung cấp các giải pháp công nghệ: dùng dao phay đĩa mô đun, dao phay ngón hoặc dao phay góc đơn ($\alpha = 40^\circ$) gá trên trục máy xoay $70^\circ$ khi gia công thanh răng dài. Kỹ thuật dịch chuyển bàn máy dọc theo du xích với công thức phân độ $n = P/f = (\pi m)/f$.
  • Bài 4: Phay thanh răng nghiêng
    Xác lập quan hệ giữa bước răng pháp tuyến ($P_n = \pi m_n$) và bước răng ngang ($P_s = P_n/\cos\beta$). Hướng dẫn hai phương pháp gá đặt và phân độ: gá phôi nghiêng trên ê-tô/đồ gá (phân độ theo $P_n$) hoặc xoay nghiêng bàn máy (phân độ theo $P_s$).
  • Bài 5: Phay bánh răng côn răng thẳng
    Khảo sát các thông số hình nón: mô đun ở đầu lớn và đầu nhỏ, góc mặt nón lăn ($\delta$), chiều dài đường sinh nón ($L = D_p / (2\sin\delta)$), góc đỉnh đầu răng ($\theta'$), góc chân răng ($\theta''$). Hướng dẫn phương pháp chọn số hiệu dao dựa trên số răng giả định ($Z' = Z/\cos\delta$) và chiều dày rãnh ở đầu nhỏ, kết hợp phương pháp xoay phôi và phân độ trên đầu phân độ vạn năng.

Kiến thức nền tảng được xây dựng

Giáo trình cung cấp nền tảng lý thuyết và công nghệ gia công cơ khí chính xác:

  • Lý thuyết ăn khớp và hình học truyền động: Thiết lập mối liên hệ giữa mô đun, góc áp lực, bước răng và biên dạng thân khai của bánh răng, thanh răng theo Tiêu chuẩn Việt Nam (TCVN).
  • Động học máy cắt kim loại: Nguyên lý phân độ gián tiếp qua cơ cấu trục vít - bánh vít tỉ số truyền $40:1$; nguyên lý tạo hình rãnh xoắn bằng sự phối hợp đồng thời giữa chuyển động tịnh tiến dọc của bàn máy và chuyển động quay tròn của phôi qua xích truyền động bánh răng thay thế.
  • Cơ sở đo lường và bù trừ sai số: Nguyên lý đo khoảng pháp tuyến chung qua $Z_n$ răng bao ($Z_n \approx Z/9 + 0.5$) và đo chiều dày dây cung vòng chia ($S_p$), đi kèm công thức tính chiều sâu cắt bổ sung ($t_{ct}$) để triệt tiêu sai số gia công.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills):
    • Thiết lập, căn chỉnh đồng hồ so đảm bảo độ song song giữa đầu phân độ, ụ động và phương di chuyển của bàn máy.
    • Tính toán đĩa chia, compa cữ, tỉ số truyền $i$ và lắp ráp hệ thống bánh răng thay thế theo hệ 4 bánh răng hoặc bánh răng trung gian bắc cầu.
    • Lựa chọn chế độ cắt định lượng: tốc độ trục chính ($n = 120$ vòng/phút hoặc $200 \div 300$ vòng/phút tùy loại nguyên công), lượng tiến dao ($S = 30 \div 40$ mm/phút), phân bổ chiều sâu cắt thô và cắt tinh.
  • Kỹ năng phân tích (Analytical skills):
    • Phân tích sai số hình học: kiểm tra độ đảo mặt đầu, độ không đồng tâm ($\le 0.05$ mm), rơ lỏng bàn máy.
    • Đọc hiểu và chuyển hóa các thông số kỹ thuật trên bản vẽ chi tiết thành thông số điều chỉnh máy.
  • Năng lực xử lý thực tế (Practical competencies):
    • Sử dụng thành thạo thước cặp, panme đo răng chuyên dụng, dưỡng kiểm tra biên dạng và máy đo tổng hợp răng.
    • Thực hiện cắt thử vạch mờ, nhận diện và xử lý các dạng hư hỏng như sai số tích lũy, răng không đều, lệch tâm rãnh hoặc độ nhám bề mặt chưa đạt.

Phương pháp giảng dạy và học tập

Giáo trình được biên soạn phục vụ phương pháp giảng dạy tích hợp (kết hợp đồng thời giữa bài giảng lý thuyết công nghệ và thực hành tại xưởng máy công cụ). Mỗi bài học tuân thủ quy trình sư phạm chuẩn hóa:

Tiếp cận qua bài tập và trường hợp tính toán cụ thể

Tài liệu cung cấp các bài toán thực hành mẫu với số liệu chi tiết:

  • Trường hợp 1 (Phay bánh răng thẳng): Phôi có $D_a = 54$ mm, $Z = 27$, $m = 2$, yêu cầu độ không đồng tâm $\le 0.05$ mm; tính toán compa cữ trên đĩa chia $N=40$.
  • Trường hợp 2 (Phay bánh răng nghiêng): Gia công bánh răng có góc xoắn $\beta = 25^\circ$ hướng phải, $m_n = 3$, $Z = 30$, trên máy có đặc tính $P_m = 240$; tính toán bước xoắn $P_x = 668.81$ mm, tỉ số truyền bánh răng thay thế $i = (60/30) \cdot (20/40)$, số răng tương đương $Z_{td} = 40.32$, số răng bao đo $Z_n = 5$, khoảng pháp tuyến $W = 41.54$ mm.

Phương pháp đánh giá và hướng dẫn tự học

  • Phương pháp đánh giá:
    • Đánh giá quá trình: Kiểm tra độ chính xác trong thao tác gá đặt ụ chia, điều chỉnh dao đối xứng qua tâm phôi, thao tác triệt tiêu độ rơ khi chia độ.
    • Đánh giá sản phẩm: Đo kiểm kích thước thực tế so với dung sai bản vẽ bằng panme đo răng, kiểm tra cấp độ nhám bề mặt (đạt cấp 8 – 11) và độ cứng sau nhiệt luyện ($45 \div 60$ HRC).
  • Hướng dẫn tự học: Người học sử dụng các bảng tổng hợp "Dạng sai hỏng, nguyên nhân và biện pháp đề phòng" ở cuối mỗi bài để tự đối chiếu sản phẩm gia công, xác định nguyên nhân kỹ thuật (do chọn nhầm số lỗ đĩa chia, không khử độ rơ, dao mòn, hay lắp sai bánh răng thay thế) và tự thực hiện các bước khắc phục.

Điểm nổi bật và cập nhật

Nội dung giáo trình thể hiện tính hệ thống kỹ thuật cao thông qua các đặc điểm nổi bật:

  • Chuẩn hóa dữ liệu tra cứu định lượng: Cung cấp đầy đủ bảng phân loại số hiệu dao phay mô đun đĩa và dao phay ngón theo 3 bộ tiêu chuẩn:
    • Bộ 8 dao: Dùng cho gia công bánh răng có mô đun đến 8.
    • Bộ 15 dao và bộ 26 dao: Dùng cho các yêu cầu gia công bánh răng có mô đun lớn hơn 8 hoặc đòi hỏi độ chính xác biên dạng cao hơn.
    • Bảng tra số thuận/số nghịch: Phục vụ riêng cho việc chọn dao phay bánh răng côn răng thẳng theo số răng giả $Z'$.
  • Tích hợp công thức bù sai số thực nghiệm: Giáo trình đưa ra công thức toán học cụ thể để hiệu chỉnh chiều sâu cắt lát tinh dựa trên chênh lệch giữa giá trị đo thực tế và giá trị tính toán lý thuyết: $$\Delta t_{ct} = 1.46 \cdot (W_{đo} - W_{tính}) \quad (\text{mm})$$ $$\Delta t_{ct} = 1.37 \cdot (S_{p\ đo} - S_{p\ tính}) \quad (\text{mm})$$
  • Giải pháp xử lý các bài toán công nghệ đặc thù:
    • Kỹ thuật gia công thanh răng dài vượt quá hành trình bàn máy hoặc thiếu đầu phay chuyên dùng bằng cách xoay trục gá dao lên $70^\circ$ và sử dụng dao góc đơn $\alpha = 40^\circ$.
    • Quy tắc bố trí bánh răng trung gian (1 bánh hoặc 2 bánh) trên chạc gá để đảo chiều quay của trục chính đầu phân độ tương ứng với hướng xoắn trái hoặc xoắn phải của bánh răng nghiêng.
  • Đáp ứng các tiêu chuẩn kỹ thuật công nghiệp: Bám sát hệ thống tiêu chuẩn kỹ thuật gia công cơ khí: góc áp lực chuẩn $\alpha_0 = 20^\circ$, hệ số chiều cao đầu răng $f_0 = 1$, khe hở chân răng $c = 0.25m$, độ cứng làm việc $45 \div 60$ HRC, hiệu suất truyền động đạt $0.96 \div 0.98$.

Đối tượng sử dụng giáo trình

Giáo trình mô đun MĐ 25 được thiết kế chuyên biệt cho các nhóm đối tượng sau:

  • Sinh viên và học viên:
    • Học sinh, sinh viên trình độ Trung cấp và Cao đẳng thuộc các ngành: Cắt gọt kim loại, Công nghệ chế tạo máy, Cơ khí chế tạo.
    • Học viên các khóa đào tạo nghề ngắn hạn hoặc đào tạo nâng bậc thợ kỹ thuật gia công cơ khí.
  • Điều kiện tiên quyết (Prerequisites):
    • Người học cần hoàn thành các học phần chung và các mô đun cơ sở: MĐ 18, MĐ 19, MĐ 21, MĐ 24 (đã nắm vững kỹ thuật tiện cơ bản, phay mặt phẳng, phay rãnh, đo lường cơ khí và an toàn lao động xưởng máy).
    • Có kiến thức toán học hình học cơ bản (lượng giác, tỉ lệ thức) để thực hiện tính toán phân độ và thiết lập chuỗi bánh răng thay thế.
  • Giảng viên và kỹ thuật viên:
    • Giảng viên dạy nghề sử dụng làm tài liệu giảng dạy chính, biên soạn giáo án lý thuyết và phiếu hướng dẫn luyện tập thực hành xưởng.
    • Kỹ thuật viên xưởng cơ khí sử dụng làm tài liệu tra cứu các bảng thông số chia độ, bảng chọn số hiệu dao phay và phương pháp xử lý sự cố trong gia công bánh răng trên máy phay vạn năng.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Tài liệu được biên soạn cho học sinh, sinh viên hệ trung cấp, cao đẳng nghề Cắt gọt kim loại, Công nghệ chế tạo máy; giảng viên cơ khí và kỹ thuật viên xưởng gia công chi tiết dạng răng trên máy công cụ vạn năng.

2. Cần chuẩn bị kiến thức nền tảng nào trước khi học mô đun này?

Người học bắt buộc phải hoàn thành các mô đun cơ sở MĐ 18, MĐ 19, MĐ 21, MĐ 24; nắm vững kỹ năng vận hành máy phay ngang/đứng, kỹ năng rà gá chi tiết bằng đồng hồ so và sử dụng các dụng cụ đo kiểm kích thước cơ khí cơ bản.

3. Phương pháp phân độ nào được hướng dẫn trong giáo trình?

Giáo trình trình bày toàn diện các phương pháp phân độ:

  • Phân độ gián tiếp trên đĩa chia ($n = 40/Z$).
  • Phân độ vi sai (sử dụng bánh răng thay thế khi không có hàng lỗ đĩa chia phù hợp).
  • Phân độ kết hợp truyền động xoay tự động qua vít me bàn máy ($i = P_m/P_x$) để phay rãnh xoắn.
  • Phân độ theo vạch du xích bàn máy ($n = P/f$) để phay thanh răng.

4. Làm thế nào để phòng tránh sai số bước răng và biên dạng răng khi gia công?

Cần thực hiện cắt thử các vạch mờ trên toàn bộ chu vi phôi để kiểm tra đủ số răng trước khi cắt sâu; luôn quay tay quay đầu phân độ theo một chiều để triệt tiêu độ rơ lỏng; kiểm tra độ đồng tâm giữa trục gá và tâm máy trước khi tiến hành cắt gọt.

5. Giáo trình cung cấp những phương tiện đo kiểm kích thước nào?

Tài liệu hướng dẫn kiểm tra biên dạng và kích thước răng bằng:

  • Panme đo pháp tuyến chung để đo khoảng $W$ qua $Z_n$ răng bao.
  • Thước cặp đo răng chuyên dụng để đo chiều dày dây cung $S_p$ và chiều cao $h_p$.
  • Dưỡng đo biên dạng răng và máy đo kiểm tổng hợp răng.

Kết luận

Giáo trình mô đun "Phay bánh răng, thanh răng" (MĐ 25) thuộc nghề Cắt gọt kim loại là tài liệu kỹ thuật có kết cấu khoa học, thể hiện đầy đủ cơ sở toán học, công nghệ gia công cắt gọt và quy trình kiểm soát chất lượng sản phẩm chi tiết dạng răng.

Lộ trình học tập được thiết lập theo tuyến tính chặt chẽ: bắt đầu từ các bề mặt cơ bản của bánh răng trụ răng thẳng, thanh răng thẳng, mở rộng sang các hệ thống bề mặt phức tạp gồm bánh răng trụ răng nghiêng, thanh răng nghiêng và bánh răng côn răng thẳng. Tài liệu trang bị đầy đủ các bảng dữ liệu thực nghiệm, công thức hiệu chỉnh sai số và bảng phân tích sai hỏng, đáp ứng yêu cầu đào tạo thực hành chuẩn mực trong các cơ sở giáo dục nghề nghiệp kỹ thuật.
