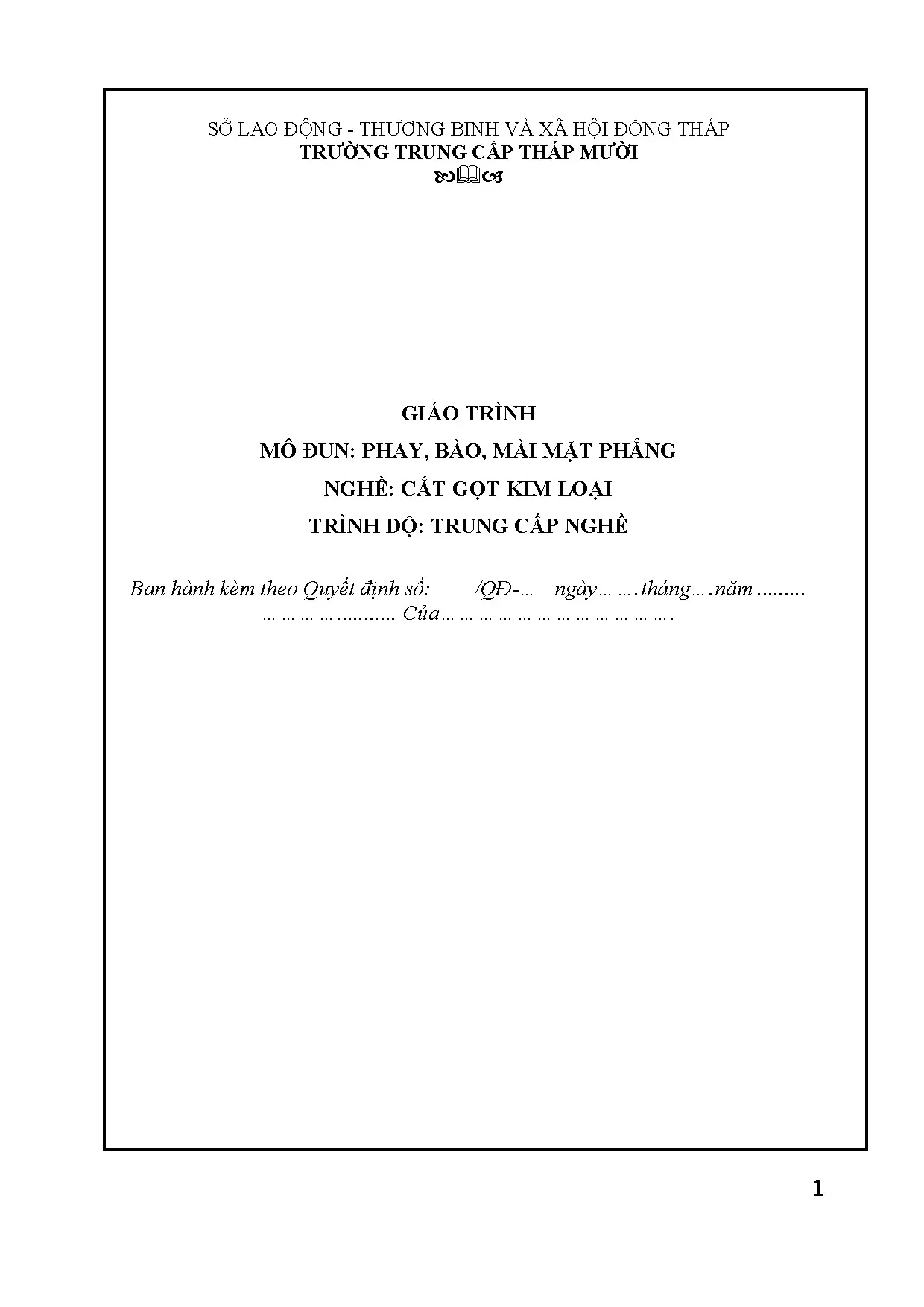

GIÁO TRÌNH MÔ ĐUN: PHAY, BÀO, MÀI MẶT PHẲNG (MÃ MÔ ĐUN: MĐ 17)

Tổng quan về giáo trình (250-300 từ)

  • Môn học và vị trí trong chương trình đào tạo: Giáo trình mô đun Phay, bào, mài mặt phẳng (Mã số: MĐ 17) là tài liệu đào tạo chuyên môn nghề thuộc chương trình đào tạo nghề Cắt gọt kim loại ở trình độ Trung cấp nghề, do Trường Trung cấp Tháp Mười (trực thuộc Sở Lao động - Thương binh và Xã hội tỉnh Đồng Tháp) ban hành. Mô đun được bố trí giảng dạy vào học kỳ 2 của khóa học. Điều kiện tiên quyết bắt buộc là học sinh phải hoàn thành mô đun MĐ 13 trước khi tiếp thu mô đun này.
  • Mục tiêu học tập (Learning outcomes):
    • Kiến thức: Trình bày nội quy an toàn lao động, vệ sinh công nghiệp tại xưởng máy công cụ; quy trình vận hành và bảo dưỡng các loại máy phay, bào, mài; thông số hình học của dao phay, dao bào; cấu tạo đá mài và nguyên tắc chọn đá mài theo vật liệu; quy trình gia công các dạng mặt phẳng (ngang, song song, vuông góc, nghiêng); nhận diện các dạng sai hỏng, nguyên nhân và biện pháp khắc phục.
    • Kỹ năng: Thực hiện vận hành, bảo dưỡng máy phay, bào, mài đúng quy trình kỹ thuật; lắp đặt và cân bằng đá mài đúng yêu cầu; mài dao bào mặt phẳng đúng thông số; gia công các dạng mặt phẳng đạt kích thước, độ nhám và dung sai hình học theo quy định.
    • Năng lực tự chủ và trách nhiệm: Rèn luyện tính kỷ luật, ý thức chấp hành nghiêm túc quy trình công nghệ, tác phong công nghiệp và đảm bảo an toàn tuyệt đối cho người và thiết bị.
  • Cấu trúc và cách tiếp cận: Giáo trình tiếp cận từ nguyên lý bảo hộ lao động và vệ sinh công nghiệp trong môi trường cơ khí, đến cấu tạo - nguyên lý vận hành thiết bị, tiếp tục với kỹ thuật chuẩn bị dụng cụ cắt (dao, đá mài) và kết thúc bằng quy trình công nghệ gia công chi tiết từ cơ bản đến phức tạp.
  • Điểm đặc sắc của giáo trình: Nội dung gắn liền trực tiếp với các thiết bị công nghiệp cụ thể tại xưởng thực hành như máy phay XL6226A, máy phay P82, máy bào ngang B650 và máy mài phẳng FULLMARK FMG-2045H.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Giáo trình gồm 6 bài học chuyên môn được tổ chức theo logic phát triển kỹ năng thực hành:

  1. Bài 1: Thực hiện công tác an toàn lao động và vệ sinh công nghiệp: Phân tích điều kiện lao động, nguyên nhân tai nạn (chủ quan, kỹ thuật, tổ chức, vệ sinh); quy tắc an toàn xưởng cơ khí, an toàn điện, làm việc trên cao; giải pháp an toàn riêng biệt khi vận hành máy phay, máy bào, máy mài và quy định vệ sinh công nghiệp.
  2. Bài 2: Vận hành bảo dưỡng máy phay, bào, mài: Trình bày định nghĩa, các chuyển động cắt gọt, chế độ cắt; cấu tạo, thông số kỹ thuật của máy phay (đứng, ngang), máy bào ngang B650, máy mài phẳng FULLMARK FMG-2045H; quy trình mở/tắt máy, vận hành không tải, bảng điều khiển và quy trình bảo dưỡng bôi trơn.
  3. Bài 3: Mài dao bào, dao phay mặt phẳng, đá mài: Khảo sát thông số hình học dụng cụ cắt, quy trình mài dao bào mặt phẳng; phương pháp kiểm tra, lắp đặt và cân bằng đá mài lên trục máy.
  4. Bài 4: Phay, bào, mài mặt phẳng ngang: Yêu cầu kỹ thuật bề mặt ngang; kỹ thuật gá đặt phôi và dụng cụ; phương pháp cắt gọt; phân tích dạng sai hỏng, nguyên nhân và biện pháp xử lý.
  5. Bài 5: Phay, bào mặt phẳng ngang, song song, vuông góc: Kỹ thuật gia công các bề mặt định vị phối hợp; kiểm tra độ song song, độ vuông góc; quy trình chống biến dạng gá kẹp và xử lý sai số hình học.
  6. Bài 6: Phay, bào mặt phẳng nghiêng: Phương pháp tính toán và thiết lập góc nghiêng; sử dụng bàn máy nghiêng, đầu dao xoay hoặc đồ gá chuyên dùng để phay và bào mặt phẳng nghiêng.

Kiến thức nền tảng được xây dựng

  • Fundamental theories (Lý thuyết cơ sở): Bản chất quá trình cắt gọt kim loại; sơ đồ động học chuyển động chính (quay tròn ở máy phay/mài, tịnh tiến khứ hồi ở máy bào) và chuyển động chạy dao phụ (dọc, ngang, đứng).
  • Core principles (Nguyên lý cốt lõi):
    • Tính toán chế độ cắt: Công thức vận tốc cắt phay $V = \frac{\pi D n}{1000}$ (m/phút); công thức vận tốc cắt trung bình máy bào $V = \frac{L(1+m)K}{1000}$ (m/phút); xác định lượng chạy dao răng ($S_z$), chạy dao vòng ($S_v$), chạy dao phút ($S_p$), chiều sâu cắt ($t$), chiều rộng cắt ($b$) và chiều dày cắt ($a$).
    • Phân tích cơ chế phay thuận (lực cắt đè phôi, cắt từ dày đến mỏng, phù hợp phay tinh) và phay nghịch (lực cắt nâng phôi, cắt từ mỏng đến dày, phù hợp phay thô).
    • Nguyên lý truyền động culisse biến chuyển động quay tròn của bánh răng chéo ($Z=102$) thành chuyển động tịnh tiến lắc của tay biên và đầu bào; nguyên lý cấp bước tiến tự động bằng cơ cấu cóc - bánh cóc.
  • Essential frameworks (Hệ thống kết cấu máy và đồ gá): Cấu tạo trục chính côn ISO40; hệ thống bàn từ máy mài; các loại đồ gá định vị như vấu kẹp rãnh ô van, khối V, ê-tô cố định, ê-tô xoay hai chiều.

Kỹ năng phát triển

  • Technical skills (Kỹ năng kỹ thuật): Thao tác tay gạt điều chỉnh hộp tốc độ trục chính, hộp chạy dao; điều chỉnh bước tiến bàn máy bào theo số răng bánh cóc (từ 1 đến 10 răng tương ứng $S = 0{,}33 \div 3{,}33\text{ mm}$); thiết lập cữ hành trình mài cách đầu phôi 30-50 mm; gá dao bằng chuôi rút và bầu kẹp côn.
  • Analytical skills (Kỹ năng phân tích): Tra bảng phối hợp giữa khoảng chạy đầu trượt và tốc độ đầu bào (từ 12,5 đến 73 hành trình kép/phút trên máy B650); phân tích nguyên nhân sai lệch độ phẳng, độ nhám, độ song song, độ vuông góc để điều chỉnh chế độ cắt.
  • Practical competencies (Năng lực thực hành chuyên môn): Thực hiện độc lập toàn bộ quy trình công nghệ gia công mặt phẳng ngang, song song, vuông góc và mặt phẳng nghiêng; vệ sinh bảo dưỡng hệ thống dẫn động và bôi trơn máy công cụ.

Phương pháp giảng dạy và học tập (300-350 từ)

  • Pedagogical approach (Tiếp cận sư phạm): Giáo trình áp dụng mô hình đào tạo theo mô đun tích hợp, kết hợp đồng bộ giữa lý thuyết công nghệ cắt gọt và thực hành thao tác trên máy. Tiến trình bài giảng được thiết kế theo cấu trúc: Giới thiệu $\rightarrow$ Mục tiêu $\rightarrow$ Nội dung lý thuyết công nghệ $\rightarrow$ Quy trình thao tác $\rightarrow$ Câu hỏi ôn tập và Bài tập thực hành.
  • Bài tập và case studies:
    • Phân tích tình huống kỹ thuật: Nhận diện nguy cơ văng bắn dụng cụ cắt, phoi nóng khi gia công; phân tích sự cố tuôn phanh hãm bánh đà máy phay; xử lý hiện tượng máy bào rung giật do chọn sai tỷ số giữa hành trình và tốc độ cắt.
    • Bài tập tính toán: Xác định số cấp vòng quay hộp tốc độ máy phay P82; tính toán vận tốc cắt trung bình trên máy bào ngang B650.
  • Practical exercises (Bài tập thực hành): Thực hiện bài tập theo phiếu hướng dẫn gồm các bước: chuẩn bị phôi, kiểm tra dầu mỡ, chạy thử không tải, gá kẹp phôi lên ê-tô/khối V/bàn từ, điều chỉnh cữ chặn hành trình và tiến hành cắt gọt theo kích thước bản vẽ.
  • Assessment methods (Phương pháp đánh giá):
    • Đánh giá kiến thức: Sử dụng bộ câu hỏi trắc nghiệm khách quan (về phay nghịch, phân loại máy, cơ cấu culisse), câu hỏi trắc nghiệm Đúng/Sai (về góc quay đầu đứng $\pm 45^\circ$, đặc tính máy bào, đơn vị vận tốc cắt) và câu hỏi tự luận phân tích cấu tạo, nguyên lý làm việc của máy.
    • Đánh giá kỹ năng: Kiểm tra quy trình thao tác mở/tắt máy an toàn, thao tác gá đặt chi tiết và nghiệm thu kích thước, độ nhám sản phẩm thực tế theo yêu cầu kỹ thuật.
  • Self-study guidelines (Hướng dẫn tự học): Học viên nghiên cứu kỹ sơ đồ cấu tạo và lý lịch máy trước khi vào xưởng; tự giải hệ thống câu hỏi kiểm tra sau mỗi bài; đối chiếu bảng tra chế độ cắt với thông số máy thực tế.

Điểm nổi bật và cập nhật (250-300 từ)

  • Thông số kỹ thuật thiết bị công nghiệp thực tế: Giáo trình cung cấp dữ liệu kỹ thuật chi tiết của các dòng máy công cụ điển hình:
    • Máy phay vạn năng XL6226A: Kích thước bàn máy $260 \times 1120\text{ mm}$, hành trình dọc/ngang/đứng $580/270/400\text{ mm}$, độ côn trục chính 7:24 ISO40, 11 cấp tốc độ trục chính ($35 \div 1600\text{ v/ph}$), động cơ chính $2{,}2\text{ kW}$.
    • Máy bào ngang B650: Trang bị cơ cấu bánh răng chéo $Z=102$, bánh răng dẫn $Z=25$, hộp tốc độ 6 cấp điều khiển qua 2 tay gạt A và B, cho phép tạo các tốc độ từ 12,5 đến 73 hành trình kép/phút.
    • Máy mài mặt phẳng FULLMARK FMG-2045H: Tích hợp hệ thống bàn từ có nút điều chỉnh lượng từ và thời gian cấp từ, hệ thống bơm thủy lực và van điều khiển tự động bàn máy ngang.
  • Quy chuẩn an toàn và vệ sinh công nghiệp định lượng:
    • Điện áp chiếu sáng cục bộ trên máy công cụ phải đảm bảo $< 36\text{V}$.
    • Vị trí vươn xa nhất của đầu máy bào phải cách tường tối thiểu $0{,}5\text{ m}$ hoặc cách mép đường vận chuyển tối thiểu $1\text{ m}$.
    • Khe hở giữa đá mài và giá đỡ phải duy trì ở mức $3\text{ mm}$; mặt bích kẹp đá mài hai bên phải có đường kính bằng nhau và bằng $1/3$ đường kính ngoài của đá mài; chạy thử không tải tối thiểu $3\text{ phút}$ sau khi thay đá.
    • Yêu cầu trang bị nút bịt tai khi độ ồn xưởng vượt quá $90\text{ dB}$, cấm sử dụng găng tay vải khi vận hành các bộ phận máy quay.
  • Tính ứng dụng thực tế: Hướng dẫn chi tiết phương pháp gá kẹp các dạng chi tiết đặc thù như gá phôi trụ trên khối V bằng vấu kẹp để phay rãnh then, sử dụng ê-tô xoay hai chiều để gia công góc nghiêng.

Đối tượng sử dụng giáo trình (200-250 từ)

  • Học sinh, sinh viên: Học viên hệ Trung cấp nghề chuyên ngành Cắt gọt kim loại tại các cơ sở giáo dục nghề nghiệp; học viên học kỳ 2 cần trang bị kỹ năng gia công cơ bản trên máy phay, bào, mài.
  • Prerequisites (Điều kiện tiên quyết): Người học bắt buộc phải hoàn thành mô đun MĐ 13 trong chương trình đào tạo Cắt gọt kim loại để có kiến thức nền tảng về đo lường cơ khí, nguội cơ bản và đọc bản vẽ kỹ thuật.
  • Giảng viên và cách sử dụng: Giảng viên chuyên ngành cơ khí chế tạo sử dụng giáo trình làm tài liệu giảng dạy chuẩn mực cho phần lý thuyết công nghệ và tổ chức thực hành xưởng; làm cơ sở xây dựng phiếu hướng dẫn thực hành và đề thi đánh giá kỹ năng nghề.
  • Kỹ thuật viên và tài liệu tham khảo: Thợ cơ khí, công nhân vận hành máy phay, bào, mài tại các xưởng gia công cơ khí sử dụng để tra cứu quy trình an toàn, bảng tra chế độ cắt máy bào B650, sơ đồ vận hành máy mài phẳng và quy chuẩn bảo dưỡng máy công cụ.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với đối tượng nào?
Giáo trình được biên soạn phục vụ học viên trình độ Trung cấp nghề Cắt gọt kim loại, giáo viên giảng dạy thực hành xưởng và kỹ thuật viên cần tài liệu quy chuẩn về vận hành máy phay, máy bào, máy mài mặt phẳng.

2. Cần hoàn thành học phần nào trước khi học giáo trình này?
Học viên bắt buộc phải hoàn thành mô đun tiên quyết MĐ 13 trước khi học mô đun MĐ 17 để đảm bảo có đủ kiến thức cơ sở về gia công kim loại và an toàn xưởng.

3. Điểm khác biệt của giáo trình so với các tài liệu lý thuyết cắt gọt chung là gì?
Giáo trình mô tả trực tiếp các thông số kỹ thuật, bảng điều khiển và quy trình thao tác trên các model máy thực tế (XL6226A, P82, B650, FMG-2045H) kết hợp với các định lượng quy chuẩn an toàn lao động chi tiết.

4. Làm thế nào để tự học giáo trình này đạt hiệu quả cao?
Người học cần kết hợp đọc hiểu sơ đồ động học, ghi nhớ cấu tạo các tay gạt điều khiển, trả lời đầy đủ hệ thống câu hỏi trắc nghiệm/tự luận ở cuối mỗi bài học trước khi thực hiện thao tác máy theo phiếu hướng dẫn.

5. Giáo trình có cung cấp thông số để tra cứu chế độ cắt không?
Có. Giáo trình cung cấp bảng tra lượng tiến dao theo số răng bánh cóc máy bào, bảng quan hệ giữa chiều dài cắt và tốc độ đầu trượt máy bào B650, cùng các công thức tính toán vận tốc cắt cho phay và bào.

Kết luận (150 từ)

  • Giá trị cốt lõi của giáo trình: Giáo trình mô đun MĐ 17 cung cấp hệ thống kiến thức toàn diện và quy chuẩn kỹ năng về công nghệ gia công mặt phẳng; liên kết chặt chẽ giữa nguyên lý cắt gọt kim loại, quy tắc an toàn nghiêm ngặt và quy trình thao tác trên các máy phay, bào, mài cụ thể.
  • Lộ trình học tập đề xuất (Learning pathway): Hoàn thành mô đun tiên quyết MĐ 13 $\rightarrow$ Học tập mô đun MĐ 17 theo trình tự từ Bài 1 đến Bài 6 $\rightarrow$ Tiếp tục học tập các mô đun chuyên sâu tiếp theo về gia công mặt định hình, bánh răng và máy công cụ điều khiển số (CNC).
  • Tài liệu bổ trợ tham khảo: Bản vẽ kết cấu máy, lý lịch máy công cụ (máy phay XL6226A, máy bào B650, máy mài FULLMARK FMG-2045H) và hệ thống phiếu hướng dẫn thực hành tại xưởng cắt gọt kim loại.
