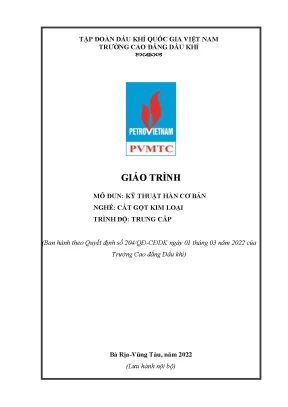

TẬP ĐOÀN DẦU KHÍ QUỐC GIA VIỆT NAM TRƯỜNG CAO ĐẲNG DẦU KHÍ GIÁO TRÌNH MÔ ĐUN: KỸ THUẬT HÀN CƠ BẢN NGHỀ: CẮT GỌT KIM LOẠI TRÌNH ĐỘ: TRUNG CẤP (Ban hành theo Quyết định số 204/QĐ-CĐDK ngày 01 tháng 03 năm 2022 của Trường Cao đẳng Dầu khí) Bà Rịa-Vũng Tàu, năm 2022 (Lưu hành nội bộ) TUYÊN BỐ BẢN QUYỀN Tài liệu này thuộc loại sách giáo trình nên các nguồn thông tin có thể được phép dùng nguyên bản hoặc trích dùng cho các mục đích về đào tạo và tham khảo. Mọi mục đích khác mang tính lệch lạc hoặc sử dụng với mục đích kinh doanh thiếu lành mạnh sẽ bị nghiêm cấm. Trang 2 LỜI NÓI ĐẦU Trong những năm gần đây, trước sự phát triển ngày càng cao của khoa học và kỹ thuật. Nước ta đang trên đường công nghiệp hóa - hiện đại hóa đất nước.
Trong sự phát triển chung của các nghành kinh tế, ngành công nghiệp Dầu khí đang phát triển một cách mạnh mẽ, góp phần rất lớn vào sự phát triển của Đất nước. Để đáp ứng cho sự phát triển đó là việc cung cấp đầy đủ đội ngũ công nhân lành nghề. Đào tạo đội ngũ công nhân kỹ thuật Hàn lành nghề với kiến thức và tay nghề vững vàng, nhằm nắm bắt được các công nghệ hàn tiên tiến hiện nay của thế giới đang trở nên cấp bách. Với mục tiêu “Chất lượng đào tạo là mục tiêu hàng đầu”.
Nhằm đáp ứng cho sự phát triển của nghành dầu khí, phù hợp với yêu cầu của thực tế sản xuất. Dưới sự chỉ đạo của BGH Trường Cao Đẳng Dầu Khí, Khoa GDNN tiến hành biên soạn giáo trình “KỸ THUẬT HÀN CƠ BẢN” dùng làm tài liệu giảng dạy và học tập cho hệ Cao đẳng và trung cấp của các Nghề Sửa chữa thiết bị chế biến dầu khí, cắt gọt kim loại. Nội dung gồm 6 bài: Bài 1: Nội quy và an toàn thực tập xưởng hàn Bài 2: Khái niệm thiết bị, dụng cụ hàn và kỹ thuật sử dụng Bài 3: Kỹ thuật gây hồ quang và duy trì hồ quang hàn Bài 4: Kỹ thuật hàn đường thẳng Bài 5: Kỹ thuật hàn bằng giáp mối không vát cạnh Bài 6: Kỹ thuật hàn bằng giáp mối vát cạnh V Giáo trình biên soạn được tham khảo từ các tài liệu liên quan đã xuất bản và phát hành trong nước và nước ngoài. Trong quá trình biên soạn, chúng tôi đã nhận được nhiều ý kiến đóng góp và hiệu chỉnh của các đồng nghiệp.
Mặc dù đã có nhiều cố gắng, nhưng cũng không tránh khỏi những thiếu sót. Rất mong nhận được nhiều ý kiến đóng góp xây dựng của bạn đọc, đặc biệt là các đồng nghiệp để cuốn giáo trình này ngày càng hoàn thiện hơn. Chúng tôi xin chân thành cám ơn! BRVT, ngày 01 tháng 03 năm 2022 Tham gia biên soạn 1. Trần Thanh Ngọc 2.
An Đình Quân 3. Nguyễn Công Khai Trang 3 MỤC LỤC Trang LỜI NÓI ĐẦU. 4 DANH MỤC HÌNH ẢNH. 6 GIÁO TRÌNH MÔ ĐUN.
8 NỘI QUY VÀ AN TOÀN THỰC TẬP XƯỞNG. NỘI QUY XƯỞNG THỰC TẬP. KỸ THUẬT AN TOÀN VÀ PHÒNG CHỐNG CHÁY NỔ TRONG HÀN VÀ CẮT KIM LOẠI. 17 KHÁI NIỆM THIẾT BỊ DỤNG CỤ HÀN VÀ KỸ THUẬT SỬ DỤNG.
MÁY HÀN ĐIỆN XOAY CHIỀU VÀ KỸ THUẬT SỬ DỤNG. MÁY HÀN ĐIỆN MỘT CHIỀU VÀ KỸ THUẬT SỬ DỤNG. DÂY HÀN, KÌM HÀN VÀ CÁCH ĐẤU DÂY. MẶT NẠ HÀN.
DỤNG CỤ LÀM SẠCH MỐI HÀN. 36 KỸ THUẬT GÂY VÀ DUY TRÌ HỒ QUANG. NHỮNG KIẾN THỨC CƠ BẢN VỀ HỒ QUANG HÀN. CHUẨN BỊ PHÔI LIỆU, THIẾT BỊ VÀ DỤNG CỤ HÀN.
CHỌN CHẾ ĐỘ HÀN ĐỂ GÂY HỒ QUANG. THAO TÁC AN TOÀN ĐỂ TRÁNH HỒ QUANG HÀN. LẮP QUE HÀN VÀO KÌM HÀN. KỸ THUẬT GÂY VÀ DUY TRÌ HỒ QUANG HÀN.
KHẮC PHỤC CÁC KHUYẾT TẬT KHI GÂY HỒ QUANG. AN TOÀN LAO ĐỘNG VÀ VỆ SINH PHÂN XƯỞNG. 46 KỸ THUẬT HÀN ĐƯỜNG THẲNG. CHỌN CHẾ ĐỘ HÀN.
PHƯƠNG PHÁP DAO ĐỘNG QUE HÀN. BẮT ĐẦU HÀN, NỐI MỐI HÀN VÀ KẾT THÚC MỐI HÀN. AN TOÀN LAO ĐỘNG VÀ VỆ SINH PHÂN XƯỞNG. 55 KỸ THUẬT HÀN BẰNG GIÁP MỐI KHÔNG VÁT CẠNH.
CHUẨN BỊ PHÔI. CHỌN CHẾ ĐỘ HÀN. KỸ THUẬT HÀN ĐÍNH PHÔI. KỸ THUẬT HÀN BẰNG GIAO ĐẦU KHÔNG VÁT CẠNH.
KHUYẾT TẬT HÀN, NGUYÊN NHÂN VÀ CÁCH KHẮC PHỤC. AN TOÀN LAO ĐỘNG VÀ VỆ SINH PHÂN XƯỞNG. 67 KỸ THUẬT HÀN BẰNG GIÁP MỐI VÁT CẠNH V. CHUẨN BỊ THIẾT BỊ DỤNG CỤ, PHÔI HÀN.
CHỌN CHẾ ĐỘ HÀN. KỸ THUẬT HÀN GIÁP MỐI TẤM VỊ TRÍ 1G. CÁCH KHẮC PHỤC CÁC KHUYẾT TẬT CỦA MỐI HÀN BẰNG CÓ VÁT MÉP. PHƯƠNG PHÁP KIỂM TRA CHẤT LƯỢNG MỐI HÀN.
AN TOÀN LAO ĐỘNG VÀ VỆ SINH PHÂN XƯỞNG. 84 TÀI LIỆU THAM KHẢO. 94 Trang 5 DANH MỤC HÌNH ẢNH Trang Hình 2. 1: Sơ đồ một máy hàn điện hồ quang.
2: Sơ đồ nguyên ký của máy hàn xoay chiều có bộ tự cảm kết hợp. 3: Sơ đồ nguyên ký của máy hàn xoay chiều có các cuộn dây chuyển động. 4: Sơ đồ nguyên lý của máy hàn xoay chiều có lõi từ di động. 5: Máy hàn điện xoay chiều.
6: Sơ đồ nguyên lý máy hàn chỉnh lưu 1 pha. 7: a)Sự biến thiên của dòng điện nguồn. b)Sự biến thiên của dòng chỉnh lưu. 8: Sơ đồ nguyên lý máy hàn chỉnh lưu ba pha.
9: Đồ thị biến thiên dòng điện chỉnh lưu 3 pha. 10: Máy phát điện một chiều kiểu các cực từ lắp rời. 11: Sơ đồ chi tiết máy hàn điện xoay chiều. 12: Kiểm tra điện đầu vào.
13: Kiểm tra kìm hàn, kẹp mass. 15: Điều chỉnh cường độ dòng điện hàn. 16: Kiểm tra cường độ dòng điện. 17: Một số loại máy hàn điện DC.
18: Kìm hàn và dây hàn. 19: Các loại kìm hàn điện hồ quang tay. 20: Các loại kẹp nối mát. 21: Mặt nạ hàn.
22: Dụng cụ làm sạch mối hàn. 1: Quá trình hình thành hồ quang. 2: Đường đặc tính tĩnh của hồ quang hàn. 3: Sơ đồ nguyên lý của hàn điện hồ quang tay.
4: Sơ đồ máy hàn điện hồ quang tay. 5: Chuẩn bị phôi hàn để thực hành gây hồ quang. 6: Kiểm tra độ kẹp chặt của kìm hàn. 8: Các phương pháp gây hồ quang.
9: Vị trí gây hồ quang và góc độ que hàn. 1: Bản vẽ chi tiết mối hàn đường thẳng trên mặt phẳng. 2: Vạch dấu phôi. 4: Cách dao động que hàn.
5: Dao động que hàn và bước hàn. 6: Kỹ thuật nối mối hàn. 7: Các trạng thái của nối mối hàn. 8: Kết thúc mối hàn.
1: Bản vẽ chi tiết mối hàn giáp mối không vát mép. 2: Chuẩn bị phôi hàn giáp mối không vát cạnh. 3: Hàn đính phôi. 5: Phường pháp dao động que hàn.
6: Phương pháp kết thúc mối hàn. 7: Kích thước mối hàn mặt trước. 8: Kích thước mối hàn mkhi hoàn thiện. 9: Mối hàn bị ngậm xỉ.
10: Mối hàn không ngấu. 11: Mối hàn rỗ khí. 12: Mối hàn cháy chân. 13: Mối hàn chồng mép.
1: Bản vẽ chi tiết mối hàn giáp mối có vát cạnh ở vị trí bằng. 2: Chuẩn bị phôi hàn giáp mối vát cạnh V. 3: Hàn đính phôi. 5: Phương pháp dao động que hàn.
6: Lỗ thâm nhập hồ quang. 7: Mài nối mối hàn. 8: Kích thước lớp hàn lót. 9: Kích thước lớp hàn đầy.
10: Kích thước lớp hàn phủ. 11: Mối hàn bị ngậm xỉ. 12: Mối hàn không ngấu. 13: Mối hàn rỗ khí.
14: Mối hàn cháy chân. 15: Mối hàn cháy thủng. 80 Trang 7 GIÁO TRÌNH MÔ ĐUN 1. Tên môn học: Kỹ thuật hàn cơ bản 2.
Mã môn học: MECW53161 3. Vị trí, tính chất, ý nghĩa và vai trò của môn học: 3. Vị trí: Kỹ thuật hàn cơ bản là môn học chuyên môn nghề quan trọng của chương trình đào tạo Trung cấp/Cao đẳng của nghề về cơ khí. Mô đun này được giảng dạy trước mô đun thực tập sản xuất và sau các môn học, mô đun chuyên ngành 3.
Tính chất: Mô đun này trang bị những kiến thức cơ bản về hàn và kỹ năng hàn một số liên kết hàn cơ bản. Ý nghĩa và vai trò của môn học: Kỹ thuật hàn cơ bản là mô đun chuyên môn nghề được giảng dạy ngay từ giữa khoá học, hỗ trợ cho học viên học các mô đun vầ sửa chữa và bảo dưỡng. Mục tiêu của môn học 4. Về kiến thức: A1.
Nắm được những kiến thức cơ bản về hồ quang hàn. Hiểu biết cách sử dụng các loại máy hàn điện hồ quang tay. Hiểu được quy trình hàn các mối hàn tấm ở vị trí hàn bằng. Hiểu biết được về an toàn và phòng chống cháy nổ trong hàn và cắt kim loại A5.
Tính toán chế độ hàn điện hồ quang tay phù hợp với chiều dày, tính chất của vật liệu và kiểu liên kết hàn. Về kỹ năng: B1. Sử dụng thành thạo thiết bị hàn điện hồ quang tay. Cắt được vật liệu hàn bằng ngọn lửa oxy – khí cháy.
Hàn được các mối hàn giáp mối tấm ở vị trí bằng bằng phương pháp hàn điện hồ quang tay 4. Về năng lực tự chủ và trách nhiệm: C1. Có thái độ học tập hăng hái, tích cực, nghiêm túc, giữ gìn và bảo vệ thiết bị trong quá trình thực hành tại xưởng. Thực hiện tốt công tác an toàn và vệ sinh công nghiệp.
Rèn luyện tính cẩn thận, tỉ mỷ, chính xác, trung thực của sinh viên. Chương trình mô-đun: 5. Chương trình khung: Mã MH, MĐ Tên môn học, mô đun Số Thời gian đào tạo (giờ) Trang 8 tín Trong đó chỉ Thực Kiểm hành, tra thí Tổng Lý nghiệm, số thuyết thảo LT TH luận, bài tập I Các môn học chung/đại cương 14 285 117 153 8 7 COMP52001 Giáo dục chính trị 2 30 15 13 0 2 COMP51003 Pháp luật 1 15 9 5 1 COMP51007 Giáo dục thể chất 1 30 4 24 2 Giáo dục quốc phòng và An COMP52009 2 45 21 21 1 2 ninh COMP52005 Tin học cơ bản 2 45 15 29 1 FORL54002 Tiếng anh 4 90 30 56 4 0 SAEN52001 An toàn vệ sinh lao động 2 30 23 5 2 0 Các môn học, mô đun chuyên II 58 1395 390 947 29 29 môn ngành, nghề II.1 Môn học, mô đun cơ sở 18 330 190 122 14 4 ELEI53055 Điện kỹ thuật cơ bản 3 45 36 6 3 0 MECM55025 Hình học hoạ hình 5 120 28 87 2 3 PETR52001 Hóa đại cương 2 30 28 0 2 0 MECM53001 Dung sai 3 45 42 0 3 0 MECM53002 Vật liệu cơ khí 3 45 42 0 3 0 MECM52003 Vẽ kỹ thuật 1 2 45 14 29 1 1 Môn học, mô đun chuyên môn II.
