Tổng quan về giáo trình

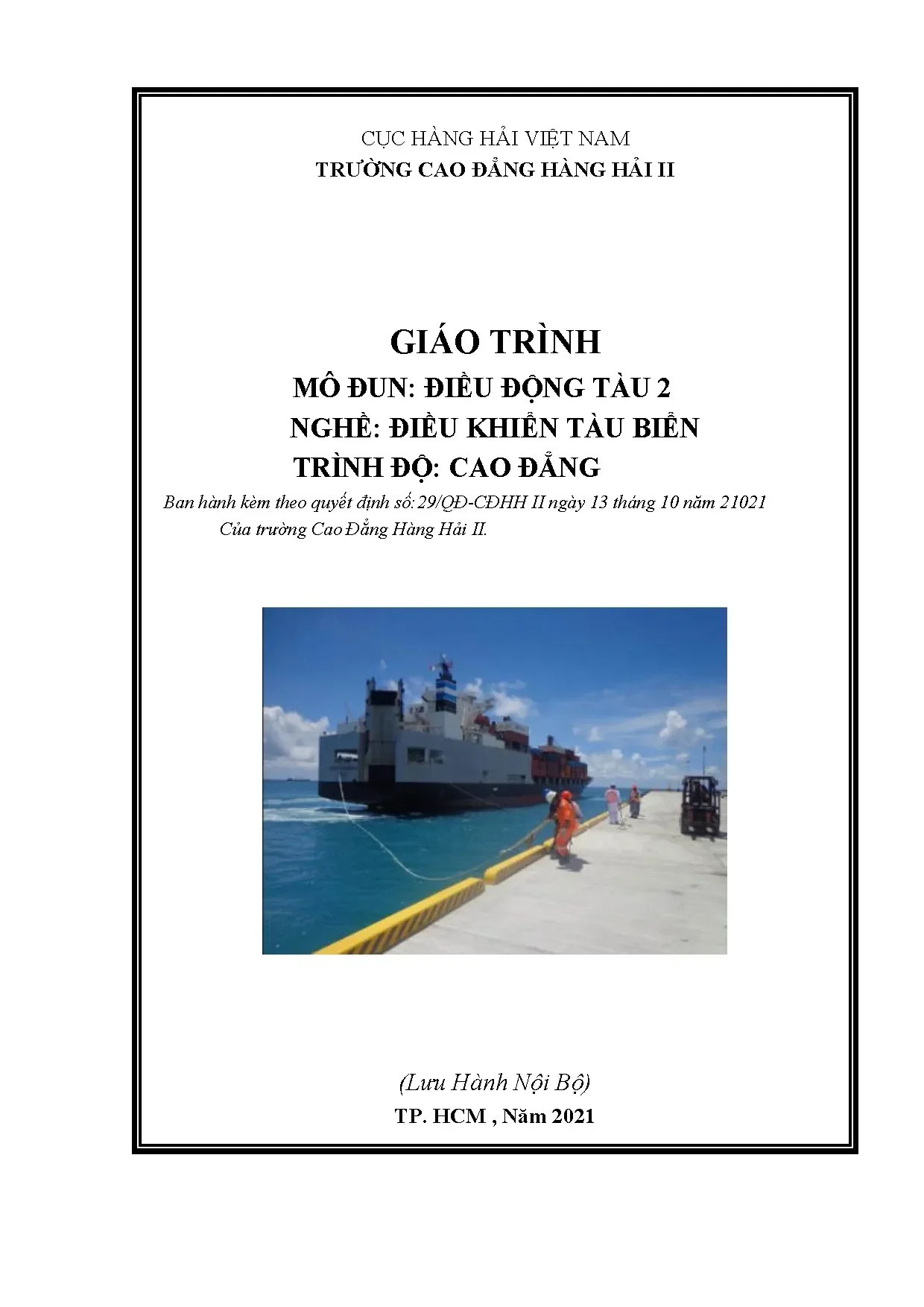

Giáo trình Mô đun: Điều động tàu 2 (Mã tài liệu ban hành kèm theo Quyết định số 29/QĐ-CĐHH II ngày 13 tháng 10 năm 2021 của Hiệu trưởng Trường Cao đẳng Hàng hải II, Cục Hàng hải Việt Nam) do giảng viên Hồ Bá Thành biên soạn. Đây là tài liệu giảng dạy chuyên ngành thuộc chương trình đào tạo nghề Điều khiển tàu biển ở trình độ Cao đẳng. Về mặt vị trí trong cây chương trình đào tạo, mô đun này được bố trí giảng dạy nối tiếp sau mô đun Điều động tàu 1, đảm nhiệm chức năng chuyển tiếp từ lý thuyết cơ sở sang thực hành xử lý tàu trong môi trường hành hải phức tạp.

Mục tiêu học tập của giáo trình được xác lập cụ thể trên ba trục:

  • Kiến thức: Cung cấp hệ thống lý thuyết về phương pháp điều động tàu cập, rời cầu, cập rời phao dưới tác động của các yếu tố ngoại cảnh (gió, dòng nước), cùng các nguyên lý điều khiển tàu trong các tình huống hàng hải đặc biệt và sự cố khẩn nguy.
  • Kỹ năng: Hình thành năng lực thực hiện chuẩn xác các thao tác hỗ trợ Thuyền trưởng theo đúng chức trách sĩ quan boong; thiết lập quy trình xử lý tàu trong luồng lạch hẹp, kênh đào, vùng nước nông, khu vực sóng gió lớn, bão nhiệt đới và thao tác tìm kiếm cứu nạn trên biển.
  • Năng lực tự chủ và trách nhiệm: Rèn luyện tác phong thao tác chuẩn xác, bảo đảm an toàn sinh mạng, an toàn vỏ tàu, thiết bị cảng biển và phòng ngừa ô nhiễm môi trường biển.

Về cấu trúc, giáo trình được tổ chức thành 4 bài học chuyên đề lớn, kết hợp giữa mô tả thủy động lực học, phân tích vector lực và sơ đồ hóa các bước thực hiện. Điểm đặc thù của tài liệu là tính chuẩn hóa kỹ thuật với việc tích hợp trực tiếp các công thức tính toán độ sâu luồng lạch, hiện tượng sụt đuôi/chìm thêm (squat), cùng các mẫu biểu dữ liệu thực địa như bảng phân kênh VTS eo biển Malacca – Singapore và bảng hệ số ma sát đáy biển khi tàu mắc cạn.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình gồm 4 bài học lớn với tiến trình phát triển kiến thức từ thao tác cập/rời cố định đến điều động linh hoạt trong điều kiện khắc nghiệt:

  - Ngoại cảnh: Gió, nước      - Buộc 1 phao, 2 phao         - Luồng hẹp, nước nông, kênh   - Vòng quay trở Williamson/
  - Góc tiếp cận: 10° - 70°    - Bắt dây qua xô-ma           - Bão, phân luồng VTS, sự cố    Scharnow/Anderson
  - Phá trớn, bố trí dây       - Thả neo mạn ngoài           - Đồ giải tránh va, cạn        - Mẫu tìm kiếm IAMSAR
  • Bài 01: Điều động tàu cập và rời cầu: Phân tích kỹ thuật tiếp cận và rời cầu cảng của tàu có chân vịt chiều phải dưới các tác động ngoại cảnh riêng biệt hoặc đồng thời: tác động của dòng chảy (mạn phải, mạn trái với góc tiếp cận $10^\circ - 40^\circ$), tác động của gió (gió song song, gió vuông góc từ cầu ra góc $40^\circ - 70^\circ$, gió từ ngoài thổi vào góc $40^\circ - 50^\circ$, kỹ thuật dùng neo mạn ngoài hỗ trợ ở khoảng cách $40 - 50\text{ m}$), và tác động kết hợp giữa gió và dòng chảy. Nội dung rời cầu phân tích kỹ thuật tì mũi/lái, sử dụng dây chéo lái/dây chéo mũi để mở góc tách $20^\circ - 45^\circ$ trước khi chạy máy khởi hành.
  • Bài 02: Điều động tàu cập và rời phao: Trình bày nguyên tắc tiếp cận phao ngược nước/ngược gió với tốc độ chậm, xử lý trớn khi cách phao $3 - 5$ lần chiều dài thân tàu ($L$), quy trình đưa dây đúp hoặc dây chuyên dụng qua lỗ xô-ma (panama) xuống xuồng bắt dây; kỹ thuật cập và rời 1 phao, 2 phao (mũi - lái) và phương pháp thả neo mạn ngoài hỗ trợ định hướng mũi tàu.
  • Bài 03: Điều động tàu trong các tình huống đặc biệt:
    • Luồng hẹp và nông cạn: Phân tích cơ chế thủy động lực học gồm hiện tượng bờ hút (bank suction), bờ đẩy (bank cushion), tương tác hút đẩy giữa hai tàu khi đối đầu hoặc vượt nhau, hiện tượng dòng chảy tại khúc ngoặt bờ lồi - bờ lõm.
    • Hiện tượng nước nông và Squat: Tính toán lượng chìm thêm $\Delta T_c$, xác định độ sâu luồng tối thiểu $H_{s\min}$ và kiểm soát dải tốc độ giới hạn.
    • Kênh đào: Quy trình chuẩn bị buồng lái trước 02 giờ, tính toán độ sâu đáy kênh đào theo công thức hình thang $H_{sk} = 0,3L_k - T$, kỹ thuật qua âu tàu tại kênh đào Panama, Suez, Kiel.
    • Hệ thống phân luồng (TSS) và vùng VTS: Thủ tục hành hải và quy định liên lạc tại khu vực eo biển Malacca và Singapore (Bảng 3.1).
    • Sóng gió lớn và bão: Nhận diện tâm bão, xác định vị trí tàu tại bán vòng nguy hiểm hoặc bán vòng hành hải, quy trình cơ động thay đổi hướng đi và tốc độ tránh bão; biện pháp dập cháy, xử lý thủng vỏ tàu và thả dầu làm êm sóng.
    • Tàu mắc cạn: Xác định lực cản đáy, tra cứu hệ số ma sát giữa vỏ đáy tàu và chất đáy biển (Bảng 3.2), phương pháp giải phóng tàu ra cạn.
    • Tầm nhìn xa hạn chế: Áp dụng quy tắc phòng ngừa va chạm (COLREG 72) và đồ giải tránh va trên hải đồ.
  • Bài 04: Điều động tàu cứu nạn: Hướng dẫn kỹ thuật quay trở cấp tốc vớt người rơi xuống nước gồm các phương pháp: vòng quay trở Williamson ($180^\circ$), vòng quay trở Scharnow, vòng quay trở Anderson; các mô hình tìm kiếm cứu nạn tiêu chuẩn theo Sổ tay IAMSAR (hình rẻ quạt, hình vuông mở rộng, tìm kiếm song song) và quy trình cứu vớt người bằng xuồng cứu sinh hoặc phao bè kéo sau lái.

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập hệ thống cơ sở lý thuyết thủy động lực học ứng dụng trong hàng hải thông qua các mô hình toán học và nguyên lý vật lý:

  1. Công thức xác định độ sâu an toàn tối thiểu của luồng lạch ($H_{s\min}$): $$H_{s\min} = T_{\max} + T_{htr} + T_s + T_c + T_{ng}$$ Trong đó:

    • $T_{\max}$: Mớn nước lớn nhất của tàu.
    • $T_{htr}$: Độ sâu dự phòng chân hoa tiêu (lấy $0,04T$ với đáy mềm, $0,06T$ với đáy cứng).
    • $T_s$: Độ sâu dự phòng do sóng ($T_s = 0,6h_s$ với $h_s$ là chiều cao sóng).
    • $T_c$: Lượng mớn nước chìm thêm do Squat.
    • $T_{ng}$: Lượng tăng mớn nước do nghiêng ngang ($T_{ng} = \frac{B}{2}\sin\theta$).

  2. Công thức tính toán độ chìm thêm do hiện tượng Squat ($\Delta T_c$): $$\Delta T_c = C_B \times \frac{V^2}{100} \quad \text{hoặc} \quad \Delta T_c = 2C_B \times \frac{V^2}{100} \quad (\text{khi tốc độ dòng chảy dưới ky tăng mạnh})$$ Trong đó: $C_B$ là hệ số béo thể tích, $V$ là vận tốc tàu.

  3. Công thức xác định bước sóng ngang do tàu tạo ra ($\lambda_n$): $$\lambda_n = \frac{2\pi V^2}{g}$$

  4. Công thức độ sâu dưới đáy tàu trong kênh đào hình thang ($H_{sk}$): $$H_{sk} = 0,3L_k - T$$ Trong đó: $L_k$ là khoảng cách từ mạn tàu đến mép bờ kênh, $T$ là mớn nước.

  5. Ngưỡng vận tốc an toàn chống mất lái do Squat: $$V \le (0,3 - 0,4)\sqrt{g \cdot H_s}$$

  6. Khoảng cách an toàn tối thiểu giữa hai tàu khi tránh vượt ($D_{\min}$): $$D_{\min} \ge 3B_b \quad \text{hoặc} \quad D_{\min} > 1,5 \cdot \tan\alpha$$

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Tính toán chính xác khoảng cách dừng máy phá trớn (thường từ $3 - 5L$), tính toán độ chìm thêm squat, xác định góc tiếp cận cầu/phao; thực hiện thành thạo các bước kiểm tra buồng lái trước 2 giờ (chạy bơm lái phụ, đồng bộ đồng hồ, thử còi, radar, máy đo sâu, VHF).
  • Kỹ năng phân tích (Analytical skills): Phân tích trường phân bố áp suất tĩnh quanh thân tàu để dự đoán hiện tượng bờ hút - bờ đẩy và hút nhau giữa hai thân tàu; phân tích vị trí tâm bão và vạch tuyến tránh bão dựa trên quy luật khí tượng bán cầu Bắc; đồ giải tam giác vận tốc tránh va trên radar/hải đồ.
  • Năng lực thực thi nghề nghiệp (Practical competencies): Phối hợp nhịp nhàng giữa tay chuông truyền lệnh, bánh lái và hệ thống dây buộc tàu (dây dọc, dây chéo, dây ngang); triển khai chính xác các phương pháp quay trở cứu người Williamson/Scharnow và thiết lập sơ đồ tìm kiếm IAMSAR trong điều kiện tầm nhìn hạn chế.

Phương pháp giảng dạy và học tập

Tiếp cận sư phạm (Pedagogical approach)

Giáo trình được xây dựng theo phương pháp đào tạo dựa trên năng lực thực hiện (Competency-Based Training). Mỗi bài học tuân thủ quy trình sư phạm chuẩn hóa:

[Nguyên tắc chung & Công tác chuẩn bị]
[Phân tích Động lực học & Yếu tố Ngoại cảnh]
[Hệ thống Câu hỏi Tự luận & Bài tập Tình huống]

Cách tiếp cận này giúp người học gắn kết giữa bản chất vật lý của dòng chảy/khí động lực với các thao tác điều khiển tay lái và tay chuông truyền lệnh thực tế.

Bài tập và bài tập thực hành

Hệ thống bài tập cuối mỗi bài được phân định rõ ràng thành hai phần:

  • Kiến thức (Tự luận): Hệ thống các câu hỏi phân tích tình huống (ví dụ: 13 câu hỏi tại Bài 1 khảo sát toàn bộ các trường hợp gió và nước; 5 câu hỏi tại Bài 2 về quy trình làm dây và sử dụng neo khi buộc phao).
  • Kỹ năng (Thực hành): Các bài tập tình huống tổng hợp như "Thực hiện quy trình điều động tàu rời hai phao khi gió nước cùng chiều chảy từ mũi về lái và có thả neo trái" hoặc "Quy trình điều động tàu tránh nhau và vượt nhau trong luồng lạch hẹp".

Phương pháp đánh giá (Assessment methods)

Việc đánh giá kết quả học tập của mô đun được thực hiện thông qua hai kênh độc lập:

  • Đánh giá kiến thức: Kiểm tra tự luận hoặc vấn đáp chuyên sâu về nguyên lý thủy động lực học, quy tắc COLREG 72, công thức Squat và cẩm nang IAMSAR.
  • Đánh giá kỹ năng: Đánh giá trực tiếp khả năng thao tác trên hệ thống mô phỏng buồng lái (Ship Handling Simulator) hoặc trên tàu huấn luyện thực tế, chấm điểm theo bảng kiểm quy trình thao tác chuẩn (checklist) từng bước.

Hướng dẫn tự học (Self-study guidelines)

Người học cần tự vẽ lại và phân tích các sơ đồ phân bố áp lực tĩnh (Hình 3.4, 3.5), tự giải bài tập đồ giải tránh va khi tầm nhìn hạn chế và lập bảng đối chiếu thao tác bẻ lái - xử lý máy đối với từng trường hợp tương quan giữa gió và dòng chảy.

Điểm nổi bật và cập nhật

  • Tính chuẩn hóa theo luật định và quy ước quốc tế: Nội dung giáo trình bám sát các điều khoản thực thi của Quy tắc quốc tế phòng ngừa đâm va tàu thuyền trên biển (COLREG 72 – đặc biệt là các Điều 5, 6, 9 và 34) và cấu trúc tìm kiếm cứu nạn chuẩn hóa của Sổ tay hướng dẫn tìm kiếm cứu nạn hàng không và hàng hải quốc tế (IAMSAR Manual).
  • Hệ thống hóa dữ liệu chuyên ngành thực tế: Giáo trình cung cấp các thông số nghiệp vụ mang tính ứng dụng trực tiếp trên tuyến hàng hải quốc tế, tiêu biểu như bảng phân định kênh liên lạc và phân vùng quản lý VTS/VTIS tại khu vực eo biển Malacca và Singapore (Bảng 3.1), cùng các dữ liệu vận hành thực tế tại kênh đào Panama và Suez.
Hạng mục đối chiếu Dữ liệu kỹ thuật trích xuất từ giáo trình
Quy chuẩn cứu nạn Sổ tay IAMSAR (Mô hình Sector, Expanding Square, Parallel Sweep)
Dữ liệu phân luồng Sơ đồ phân vùng và tần số VHF VTS eo biển Malacca - Singapore
Tham số đáy cạn Bảng 3.2: Hệ số ma sát đáy vỏ tàu với nền đá, cát, bùn biển
Kỹ thuật kênh đào Thông số vận hành qua âu tàu kênh Panama và tiết diện kênh Suez
  • Trực quan hóa cơ chế thủy động lực: Giáo trình tích hợp hơn 40 hình vẽ kỹ thuật mô tả chính xác sự phân bố áp suất âm/dương quanh thân tàu, quỹ đạo xoay trở, góc tiếp cận cầu cảng ($10^\circ - 70^\circ$) và đường dạt khi chịu lực đẩy của chân vịt và dòng nước.

Đối tượng sử dụng giáo trình

  • Sinh viên chuyên ngành: Học viên và sinh viên năm thứ hai hoặc năm cuối hệ Cao đẳng/Đại học ngành Điều khiển tàu biển (Đi biển), chuẩn bị cho giai đoạn thực tập tốt nghiệp và thi lấy Giấy chứng nhận khả năng chuyên môn (GCNKNCM) Sĩ quan trực ca boong (OOW).
  • Điều kiện tiên quyết (Prerequisites): Người học bắt buộc phải hoàn thành mô đun Điều động tàu 1, đồng thời nắm vững kiến thức từ các học phần: Hàng hải địa văn, Khí tượng - Thủy văn hàng hải, Lý thuyết tàu thủy và Quy tắc phòng ngừa va chạm trên biển (COLREG 72).
  • Giảng viên chuyên ngành: Tài liệu đóng vai trò là khung chương trình chuẩn để xây dựng bài giảng lý thuyết, biên soạn bài tập tình huống mô phỏng trên hệ thống buồng lái mô phỏng (Ship Handling Simulator) và thiết lập tiêu chí đánh giá tay nghề.
  • Tài liệu tham khảo chuyên môn: Giáo trình là tài liệu tra cứu quy trình kỹ thuật cho sĩ quan hàng hải cấp vận hành, thuyền phó, hoa tiêu hàng hải và cán bộ an toàn tại các công ty quản lý, khai thác đội tàu biển.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng người học nào?

Tài liệu được thiết kế chuyên biệt cho học viên, sinh viên theo học bậc Cao đẳng và Đại học ngành Điều khiển tàu biển, cũng như thuyền viên đang ôn luyện thi nâng hạng sĩ quan trực ca boong.

2. Cần chuẩn bị những kiến thức nền tảng nào trước khi học mô đun này?

Người học cần hoàn thành mô đun Điều động tàu 1 để nắm chắc các khái niệm về tính năng quay trở, hiệu ứng chân vịt, bánh lái, và cần có kiến thức cơ sở về Khí tượng hàng hải, Lý thuyết tàu và luật COLREG 72.

3. Điểm khác biệt cốt lõi của giáo trình so với tài liệu lý thuyết thông thường là gì?

Giáo trình tập trung sâu vào quy trình thực hành thao tác (chia rõ từng bước thực hiện cụ thể từ Bước 1 đến Bước 6) kèm theo việc lượng hóa các yếu tố rủi ro bằng công thức toán học thực tế (Squat, lực ma sát đáy cạn, độ sâu luồng an toàn).

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả cao nhất?

Người học nên kết hợp đọc hiểu lý thuyết phân tích lực với việc tự vẽ lại sơ đồ di chuyển của tàu, tập giải các bài toán tính toán mớn nước chìm thêm $\Delta T_c$ và đối chiếu các quy trình làm dây với video hoặc ca mô phỏng thực hành.

5. Những tài liệu bổ trợ nào cần sử dụng song song với giáo trình?

Cần kết hợp tra cứu Công ước COLREG 72, Sổ tay tìm kiếm cứu nạn IAMSAR, các bảng hải đồ tỷ lệ xích lớn vùng luồng hẹp và tài liệu hướng dẫn khai thác luồng hàng hải của các vùng VTS quốc tế.

Kết luận

Giáo trình Mô đun: Điều động tàu 2 của Trường Cao đẳng Hàng hải II là tài liệu học thuật chuyên ngành chuẩn hóa, kết hợp chặt chẽ giữa cơ sở lý thuyết thủy động lực học tàu biển và quy trình tác nghiệp buồng lái thực tế. Lộ trình học tập khuyến nghị bắt đầu từ việc nắm vững kỹ thuật làm dây, sử dụng máy/lái khi cập rời cầu phao (Bài 1, 2), nâng cao năng lực phân tích hiện tượng nước nông, xử lý tình huống khẩn cấp (Bài 3) và hoàn thiện kỹ năng chỉ huy cứu sinh cứu nạn trên biển theo chuẩn IAMSAR (Bài 4). Để tối ưu hóa hiệu quả đào tạo, giáo trình nên được sử dụng đồng bộ với các công cụ mô phỏng buồng lái hàng hải và hệ thống văn bản pháp quy hàng hải quốc tế hiện hành.
