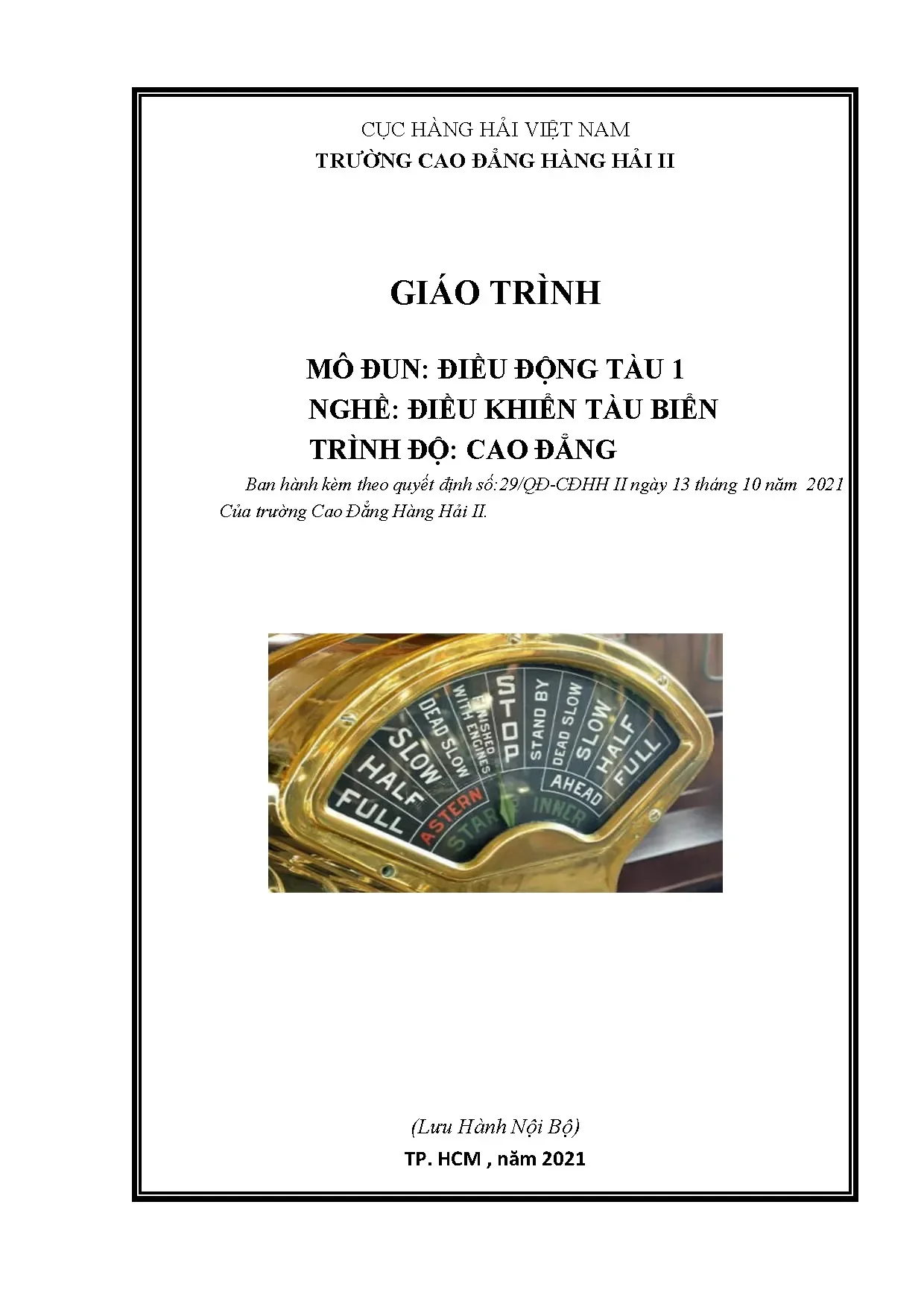

Giáo Trình Mô Đun: Điều Động Tàu 1 — Trường Cao Đẳng Hàng Hải II
Tổng quan về giáo trình
Điều Động Tàu 1 là mô đun chuyên ngành thuộc chương trình đào tạo nghề Điều Khiển Tàu Biển trình độ cao đẳng, do Trường Cao Đẳng Hàng Hải II (trực thuộc Cục Hàng Hải Việt Nam) biên soạn và ban hành kèm theo Quyết định số 29/QĐ-CĐHH II ngày 13 tháng 10 năm 2021. Tác giả biên soạn là GV. Hồ Bá Thành.
Theo vị trí được xác định trong chương trình đào tạo, đây là mô đun thực hành chuyên ngành, được giảng dạy sau khi người học hoàn thành mô đun Thủy nghiệp – Thông hiệu 2. Điều này cho thấy mô đun yêu cầu nền tảng kỹ năng hàng hải cơ bản trước khi tiếp cận kỹ thuật điều khiển tàu.
Mục tiêu học tập (learning outcomes) của mô đun được chia thành ba nhóm:
- Về kiến thức: Người học trình bày được tính năng điều động tàu, các yếu tố ảnh hưởng, nguyên tắc cơ bản trong điều động, quy trình thả và kéo neo, phương pháp cập và rời cầu trong điều kiện gió nước êm.
- Về kỹ năng: Người học thực hiện được vận hành tàu trong giới hạn an toàn của chân vịt, hệ thống lái và động cơ; điều chỉnh hướng và tốc độ để duy trì an toàn hàng hải.
- Về năng lực tự chủ: Rèn luyện tính cẩn thận, nhanh chóng, chính xác trong dẫn tàu và điều động tàu.
Cấu trúc giáo trình gồm 5 bài học (chương) có trình tự từ lý thuyết nền tảng đến ứng dụng thực hành. Phương pháp tiếp cận kết hợp phân tích lực học với quy trình thực hiện từng bước và bài tập trên buồng lái mô phỏng.
Nội dung kiến thức cốt lõi
Các chương/chủ đề chính
Bài 1 — Tính Năng Điều Động Tàu
Bài mở đầu thiết lập khái niệm nền tảng: "Điều động tàu là công tác duy trì hoặc thay đổi hướng đi, tốc độ của tàu dưới tác dụng của hệ bánh lái – chân vịt nhằm bảo đảm an toàn cho tàu trong lúc hành trình hay khi tiếp cận các mục tiêu đã định."
Hai tính năng chủ yếu được phân tích:
Tính chuyển động, bao gồm tốc độ tàu và quán tính tàu. Tốc độ tàu được chia thành nhiều dạng trong khai thác: tốc độ thiết kế, tốc độ khai thác, tốc độ tương đối, tốc độ thật, tốc độ điều động, tốc độ báo cáo. Ngoài ra, giáo trình đưa ra phân loại tốc độ theo hệ số Froude (Fr): tàu chậm khi Fr < 0,25; tốc độ trung bình khi Fr = 0,25–0,40; tốc độ cao khi Fr > 0,40. Bảng 1.1 ghi rõ thời gian chuyển đổi tốc độ máy tối thiểu: máy diesel cần 10–15 giây để chuyển từ chế độ "Tới hết" sang "Lùi hết".
Quán tính tàu được định nghĩa là quãng đường và thời gian tàu tiếp tục chuyển động khi thay đổi chế độ máy. Giáo trình phân biệt: quán tính theo quãng đường (gồm khi tăng máy, giảm máy và dừng máy — thực tiễn chủ yếu dùng quán tính khi dừng máy, tức là "trớn" của tàu) và quán tính theo thời gian. Quy trình xác định quán tính trong trường thử được mô tả theo 4 bước, sử dụng chập tiêu dẫn hướng và đồng hồ bấm giây.
Tính nghe lái gồm tính ổn định hướng và tính quay trở. Hệ số ổn định hướng E = Sm/L (E > 7: ổn định hướng tốt; E < 7: quay trở tốt). Hệ số quay trở K = Dn/L (K < 4,5: quay trở tốt). Hai đặc tính này có quan hệ nghịch chiều nhau.
Các yếu tố ảnh hưởng được phân tích gồm: lượng giãn nước, hình dáng thân tàu (bao gồm hệ số béo thể tích δ và dạng mũi quả lê tăng tốc độ 3–5%), tư thế tàu (nghiêng ngang, chúi mũi, chúi lái), tỉ lệ kích thước chính (L/B, T/L, B/T), độ nhẵn vỏ tàu (hà bám có thể làm giảm tới 20% tốc độ), điều kiện nông cạn chật hẹp và yếu tố khí tượng thủy văn.
Bài 2 — Ảnh Hưởng Của Bánh Lái, Chân Vịt Tới Điều Động Tàu
Giáo trình phân tích sáu loại bánh lái: bánh lái thường, bánh lái bù trừ, bánh lái nửa bù trừ, bánh lái chủ động (gắn chân vịt phụ công suất 8–10% máy chính), bánh lái có cánh xoay (flap rudder, góc lái chính đến 35°, cánh phụ đến 70°) và bánh lái có bề mặt lõm (shaped rudder). Bảng 2.1 cung cấp quan hệ định lượng giữa điểm đặt lực lái và góc lái (từ 5° đến 35°, tỉ số Xp/b từ 0,22 đến 0,37).
Kết luận về tác dụng bánh lái: khi tàu chạy tới, bẻ lái về mạn nào thì mũi tàu quay về mạn đó. Khi tàu chạy lùi, bẻ lái về mạn nào thì mũi tàu quay ngược với mạn bẻ lái.
Đối với chân vịt, giáo trình phân loại theo cấu tạo (đúc liền, cánh rời, biến bước) và theo chiều quay (chiều phải, chiều trái, biến bước). Ảnh hưởng của chân vịt chiều phải khi máy chạy tới được phân tích qua bốn dòng lực: dòng nước từ mũi về lái, dòng xoáy tròn (gồm phân lực dọc d và phân lực ngang C), phản lực nước vào cánh chân vịt (D), và dòng nước hút theo tàu (b). Kết luận: tàu chân vịt chiều phải, máy chạy tới, khi chưa có trớn mũi có xu hướng quay sang trái; khi có trớn mũi luôn có xu hướng quay sang phải. Khi máy chạy lùi, mũi tàu luôn có xu hướng quay sang phải.
Bài 3 — Điều Động Tàu Quay Trở
Phân tích các lực tác dụng khi tàu quay trở, vòng quay trở và các giai đoạn chuyển động. Ba phương pháp quay trở được trình bày: quay trở tự do, chạy lùi tương đối thẳng, và quay trở tại chỗ. Biểu đồ vòng quay trở trên buồng lái là công cụ thực tiễn được đề cập.
Bài 4 — Điều Động Tàu Neo
Từ phân loại neo (neo có ngáng, neo cánh gập), chuẩn bị thả và kéo neo, đến quy trình neo một neo (trớn tới và trớn lùi), neo hai neo (hình chữ V tránh bão ở bán vòng nguy hiểm, hai neo trên một dọc). Giáo trình bao gồm quy trình khởi động và vận hành tời neo qua các bước cụ thể.
Bài 5 — Điều Động Tàu Cập Và Rời Cầu Khi Gió Nước Êm
Phân tích vị trí dây dọc, dây ngang, dây chéo; quy trình cập mạn phải và mạn trái; ứng dụng tàu lai và đường hầm với chân vịt mũi; các bước rời cầu giữ lại dây chéo mũi.
Kiến thức nền tảng được xây dựng
Giáo trình xây dựng kiến thức theo hướng từ vật lý ứng dụng đến quy trình thực hành. Các phương trình chuyển động tàu (công thức 1.1, 1.2), công suất hữu dụng (1.3), hệ số hữu ích (1.4), hệ số Froude (1.8), hệ số ổn định hướng (1.10), hệ số quay trở (1.11) và lực tác dụng lên bánh lái (2.1, 2.6) tạo thành hệ thống lý thuyết nhất quán. Các hệ số thực nghiệm như K₁ = 38–42 (tàu một chân vịt) và K₂ = 50–70 (diện tích bánh lái) cung cấp cơ sở tính toán cho thực tế khai thác.
Kỹ năng phát triển
- Kỹ năng kỹ thuật: Xác định quán tính tàu bằng Radar/ARPA, GPS, chập tiêu; vận hành tời neo; nhận biết xu hướng quay của tàu theo chiều chân vịt.
- Kỹ năng phân tích: Đọc biểu đồ quán tính, biểu đồ vòng quay trở; tính toán hệ số Froude, hệ số ổn định hướng E, hệ số quay trở K.
- Năng lực thực hành: Thực hành lái tàu trên phòng lái mô phỏng; xử lý tình huống điều động tổng hợp bánh lái – chân vịt.
Phương pháp giảng dạy và học tập
Giáo trình áp dụng phương pháp kết hợp lý thuyết–thực hành theo từng bài. Mỗi bài được mở đầu bằng phần Giới thiệu tổng quan, tiếp theo là Mục tiêu cụ thể, nội dung lý thuyết có công thức và hình minh họa, kết thúc bằng Bài tập thực hành của học viên gồm hai nhóm riêng biệt: câu hỏi kiến thức (tự luận) và bài tập kỹ năng (thực hành).
Câu hỏi tự luận yêu cầu người học trình bày và phân tích, ví dụ: "Trình bày khái niệm tốc độ tàu, công thức tính và các phương pháp xác định tốc độ tàu?" (Bài 1, Câu hỏi 1) hay "Hãy trình bày ảnh hưởng đồng thời của bánh lái và chân vịt chiều phải khi máy chạy tới?" (Bài 2, Câu hỏi 5).
Bài tập định lượng yêu cầu tính toán thực tế: Bài tập 1 (Bài 1) yêu cầu tính hệ số Froude cho tàu Container dài 230m, tốc độ 22 hải lý/giờ. Bài tập 2 (Bài 1) tính hệ số ổn định hướng E cho tàu A dài 153m, tốc độ 15 hải lý/giờ, chu kỳ dao động Tm = 180 giây. Bài tập 3 yêu cầu thực hành xác định quán tính tàu bằng Radar.
Thực hành mô phỏng được thực hiện tại phòng lái mô phỏng, áp dụng trực tiếp các kiến thức về ảnh hưởng phối hợp của bánh lái và chân vịt.
Đánh giá kết quả học tập gồm hai hình thức: tự luận cho kiến thức và thực hành cho kỹ năng, được ghi rõ ở cuối mỗi bài.
Để tự học hiệu quả, người học nên xây dựng thói quen đối chiếu từng công thức lý thuyết với kết quả định lượng trong bảng thông số điều động, đồng thời luyện tập nhận diện xu hướng chuyển động tàu theo từng tổ hợp lái–chân vịt trước khi thực hành trên buồng lái mô phỏng.
Điểm nổi bật và cập nhật
Giáo trình được ban hành năm 2021, phục vụ đào tạo theo chuẩn chương trình cao đẳng nghề hiện hành của Cục Hàng Hải Việt Nam. Về nguồn tư liệu, nhiều hình ảnh minh họa được ghi chú rõ nguồn gốc (Internet và Điều động tàu – CĐHH1), trong đó Bảng 2.1 được trích từ tài liệu tham khảo Điều động tàu của Cao Đẳng Hàng Hải 1, cho thấy sự kế thừa và chuẩn hóa tài liệu liên trường trong hệ thống đào tạo hàng hải Việt Nam.
Giáo trình tích hợp các phương tiện đo hiện đại trong xác định thông số điều động: Radar/ARPA (Bảng thông số đo đạc Radar, Bảng thông số hướng và tốc độ), GPS (Bảng thông số GPS) và máy đo tốc độ. Đây là các thiết bị phổ biến trên tàu thương mại hiện đại, phản ánh yêu cầu thực tế của ngành.
Về ứng dụng thực tiễn, giáo trình đề cập trực tiếp đến điều kiện khai thác thương mại: tốc độ khai thác được ghi trong hợp đồng thuê tàu "Charter party"; điều kiện tốc độ biển êm "Calm sea speed" áp dụng khi gió không quá cấp 4; giới hạn hoạt động an toàn của chân vịt, hệ thống lái và động cơ. Nội dung về chân vịt biến bước và bánh lái chủ động (Active rudder) cũng được đưa vào, phản ánh công nghệ điều khiển tàu đang được sử dụng rộng rãi trên đội tàu thương mại hiện đại.
Đối tượng sử dụng giáo trình
Giáo trình hướng đến sinh viên cao đẳng nghề Điều Khiển Tàu Biển, đã hoàn thành mô đun Thủy nghiệp – Thông hiệu 2. Điều kiện tiên quyết gồm kiến thức cơ bản về vật lý (cơ học chất lưu, lực và momen), làm quen với thiết bị hàng hải cơ bản và thuật ngữ chuyên ngành hàng hải.
Giảng viên có thể sử dụng giáo trình theo cấu trúc từng bài, với hệ thống câu hỏi tự luận và bài tập tính toán sẵn có để thiết kế đề kiểm tra. Phần thực hành yêu cầu phòng lái mô phỏng. Các bảng thông số (Bảng 1.1, Bảng 2.1) và danh mục hình (trên 40 hình) hỗ trợ giảng dạy trực quan.
Người tự học cần chú ý rằng phần thực hành (xác định quán tính bằng Radar, lái mô phỏng) yêu cầu tiếp cận thiết bị, không thể hoàn toàn thay thế bằng tự học lý thuyết. Tuy nhiên, phần lý thuyết về tính năng điều động và phân tích lực học hoàn toàn có thể tiếp cận độc lập. Giáo trình cũng có giá trị tham khảo cho những người đang hoạt động trong nghề muốn củng cố kiến thức lý thuyết nền tảng.
Câu hỏi thường gặp
1. Giáo trình này phù hợp với ai?
Giáo trình được biên soạn cho người học nghề Điều Khiển Tàu Biển trình độ cao đẳng. Nội dung phù hợp với sinh viên đang theo học chương trình đào tạo tại Trường Cao Đẳng Hàng Hải II hoặc các cơ sở đào tạo hàng hải tương đương, đặc biệt sau khi đã hoàn thành mô đun Thủy nghiệp – Thông hiệu 2.
2. Cần kiến thức nền nào để học?
Người học cần nắm vững kiến thức vật lý cơ bản (cơ học, lực, momen), hiểu được các thuật ngữ hàng hải căn bản (mạn phải, mạn trái, mũi tàu, lái tàu, trớn tới, trớn lùi) và đã hoàn thành mô đun Thủy nghiệp – Thông hiệu 2 theo đúng trình tự chương trình đào tạo.
3. Điểm khác biệt so với giáo trình điều động tàu khác?
Giáo trình này trình bày có hệ thống các công thức vật lý kèm theo kết quả định lượng thực nghiệm (hệ số K₁, K₂, Fr, E, K), phân tích lực học chân vịt theo từng cánh ở bốn vị trí, và tích hợp phương tiện điện tử hiện đại (Radar/ARPA, GPS) trong quy trình xác định thông số điều động. Cấu trúc mỗi bài đều kết thúc bằng bài tập có phân loại rõ ràng giữa kiến thức và kỹ năng.
4. Làm sao để tự học hiệu quả?
Nên đọc tuần tự từ Bài 1 đến Bài 5 theo đúng trình tự logic của nội dung. Sau mỗi phần lý thuyết, thực hiện các bài tập định lượng (tính Froude, tính hệ số ổn định hướng). Đặc biệt, phần phân tích lực bánh lái – chân vịt (Bài 2) cần được học song song với các hình vẽ vector lực (Hình 2.16–2.19) để nắm xu hướng quay trở theo từng tổ hợp trạng thái.
5. Có tài liệu bổ trợ nào kèm theo?
Giáo trình có danh mục Tài liệu tham khảo riêng (trang 115). Trong nội dung, tác giả đề cập tài liệu Điều động tàu của CĐHH1 (được dùng làm nguồn cho Bảng 2.1) và nhiều hình ảnh từ Internet được ghi chú rõ. Người học có thể tham khảo thêm bảng các thông số điều động của tàu cụ thể (Ship's Manoeuvring Booklet) để đối chiếu với lý thuyết được trình bày trong giáo trình.
Kết luận
Giáo trình Điều Động Tàu 1 cung cấp nền tảng lý thuyết và quy trình thực hành cơ bản cho nghề điều khiển tàu biển ở trình độ cao đẳng. Nội dung được tổ chức theo tiến trình từ tính năng tàu (Bài 1–2) đến các tình huống điều động cụ thể (Bài 3–5), tạo mạch học tập có trật tự.
Lộ trình học tập được khuyến nghị: nắm vững lý thuyết tính năng và phân tích lực trước, sau đó luyện tập các bài toán định lượng, rồi chuyển sang thực hành mô phỏng. Sau khi hoàn thành mô đun này, người học có điều kiện tiếp tục với Điều Động Tàu 2 và các mô đun nghiệp vụ sĩ quan hàng hải chuyên sâu hơn. Tài liệu tham khảo đi kèm (trang 115) và hệ thống hình minh họa phong phú là nguồn tra cứu bổ sung trong suốt quá trình học tập.
Giáo trình được ban hành theo Quyết định số 29/QĐ-CĐHH II ngày 13/10/2021 của Trường Cao Đẳng Hàng Hải II, TP. Hồ Chí Minh.
